CB18单元工程施工质量报验单（潍坊锦源水建[]质报号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份，监理机构、发包人各1份。
诸城市小型农田水利重点县2014年度项目工程表4.1主管道安装单元工程施工质量验收评定表诸城市小型农田水利重点县2014年度项目工程管道沟槽开挖工序工程质量评定表诸城市小型农田水利重点县2014年度项目工程管道安装工序工程质量评定表注：1、检验日期为终检日期，由施工单位负责填定；2、评定日期由项目法人（监理单位）负责填定。
诸城市小型农田水利重点县2014年度项目工程附表1节点安装工程质量检验表说明：本表由承包单位填写，监理机构签署意见。
承包人2份，监理机构、发包人各1份。
诸城市小型农田水利重点县2014年度项目工程附表2PE管安装工程质量检验表说明：本表由承包单位填写，监理机构签署意见。
承包人2份，监理机构、发包人各1份。
诸城市小型农田水利重点县2014年度项目工程管道打压工序工程质量评定表注：1、检验日期为终检日期，由施工单位负责填定；2、评定日期由项目法人（监理单位）负责填定。
诸城市小型农田水利重点县2014年度项目工程镇墩工序工程质量评定表注：1、检验日期为终检日期，由施工单位负责填定；2、评定日期由项目法人（监理单位）负责填定。
诸城市小型农田水利重点县2014年度项目工程土方回填工序工程质量评定表诸城市小型农田水利重点县2014年度项目工程表0.0.1单元工程施工检验记录备查表本单元共页，第页诸城市小型农田水利重点县2014年度项目工程表0.0.2单元工程监理平行检测记录备查表本单元共页，第页。
附录A 管道工程安装质量验收评定表表A.0.1 管道预制检验批质量验收记录
表A.0.2 管道安装检验批质量验收记录
表A.0.3 法兰连接检验批质量验收记录
表A.0.4 快速接头检验批质量验收记录
表A.0.5阀门安装检验批质量验收记录
表A.0.6检测装置安装检验批质量验收记录
表A.0.7支、吊、托架检验批质量验收记录
表A.0.8 静电接地装置检验批质量验收记录
表A.0.11管道绝热检验批质量验收记录
附录B 施工过程检验、试验记录表表B.0.1 管子及管道附件进场检验记录
表 B.0.2 阀门试验记录
表B.0.3 安全阀最初调试记录表
表 B.0.4 安全阀最终调试记录
表B.0.5 管道焊接检查记录
操作人：报告人：专业工程师：
表B.0.6 管道安装隐蔽工程验收记录
B.0.7 静电接地装置测试记录
记录人：B.0.8 管道系统压力试验记录
B.0.9 管道系统吹扫记录
B.0.10 超声波检测报告
B.0.11 射线检测报告
附录C 焊缝外观质量分级管道焊缝质量分级标准
注：①当咬边经过磨削修整并平滑过渡时，按焊缝一侧较薄母材最小允许厚度值评定。
②表中a为设计焊缝厚度；b为焊缝宽度；T为母材厚度。
CB18 单元工程施工质量报验单（潍坊锦源水建[ ]质报号）合同名称：诸城市小型农田水利重点县2014年度项目合同编号：ZCXNS-SG201402说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份，监理机构、发包人各1份。
诸城市小型农田水利重点县2014年度项目工程表主管道安装单元工程施工质量验收评定表诸城市小型农田水利重点县2014年度项目工程管道沟槽开挖工序工程质量评定表诸城市小型农田水利重点县2014年度项目工程管道安装工序工程质量评定表注：1、检验日期为终检日期，由施工单位负责填定；2、评定日期由项目法人（监理单位）负责填定。
诸城市小型农田水利重点县2014年度项目工程附表1 节点安装工程质量检验表说明：本表由承包单位填写，监理机构签署意见。
承包人2份，监理机构、发包人各1份。
诸城市小型农田水利重点县2014年度项目工程附表2 PE管安装工程质量检验表说明：本表由承包单位填写，监理机构签署意见。
承包人2份，监理机构、发包人各1份。
诸城市小型农田水利重点县2014年度项目工程管道打压工序工程质量评定表注：1、检验日期为终检日期，由施工单位负责填定；2、评定日期由项目法人（监理单位）负责填定。
诸城市小型农田水利重点县2014年度项目工程镇墩工序工程质量评定表注：1、检验日期为终检日期，由施工单位负责填定；2、评定日期由项目法人（监理单位）负责填定。
诸城市小型农田水利重点县2014年度项目工程土方回填工序工程质量评定表诸城市小型农田水利重点县2014年度项目工程表0.0.1 单元工程施工检验记录备查表本单元共页，第页诸城市小型农田水利重点县2014年度项目工程表0.0.2 单元工程监理平行检测记录备查表本单元共页，第页。

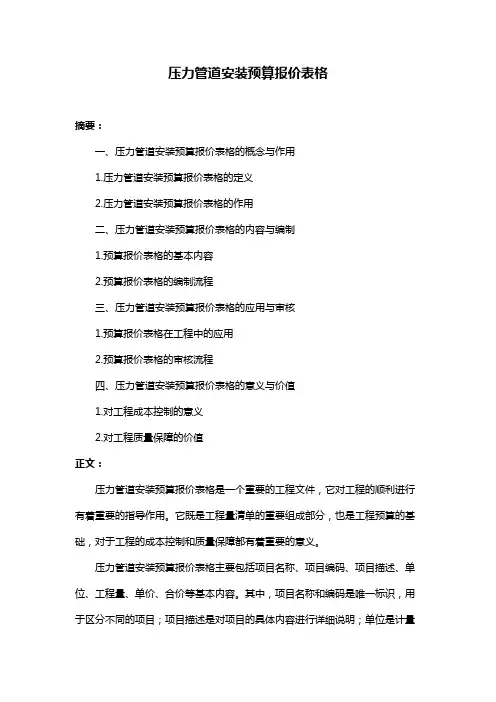

压力管道安装预算报价表格摘要：一、压力管道安装预算报价表格的概念与作用1.压力管道安装预算报价表格的定义2.压力管道安装预算报价表格的作用二、压力管道安装预算报价表格的内容与编制1.预算报价表格的基本内容2.预算报价表格的编制流程三、压力管道安装预算报价表格的应用与审核1.预算报价表格在工程中的应用2.预算报价表格的审核流程四、压力管道安装预算报价表格的意义与价值1.对工程成本控制的意义2.对工程质量保障的价值正文：压力管道安装预算报价表格是一个重要的工程文件，它对工程的顺利进行有着重要的指导作用。
它既是工程量清单的重要组成部分，也是工程预算的基础，对于工程的成本控制和质量保障都有着重要的意义。
压力管道安装预算报价表格主要包括项目名称、项目编码、项目描述、单位、工程量、单价、合价等基本内容。
其中，项目名称和编码是唯一标识，用于区分不同的项目；项目描述是对项目的具体内容进行详细说明；单位是计量单位，如米、套等；工程量是项目的实际工程量，需要根据设计文件和现场实际情况进行测量；单价是单位工程量的价格，由材料费、人工费、机械费等组成；合价是项目的总价，由单价和工程量相乘得到。
在编制压力管道安装预算报价表格时，首先需要对工程进行全面了解，包括设计文件、施工方案、材料清单等；然后根据工程量清单，对每个项目进行详细分析和计算，得出单价和合价；最后，将所有项目的单价和合价汇总，形成完整的预算报价表格。
在工程实施过程中，压力管道安装预算报价表格被用于工程的成本控制。
通过对预算报价表格的审核，可以确保工程的成本在预算范围内，并及时发现和处理成本超支的问题。
同时，预算报价表格也是工程质量保障的重要工具。
它可以帮助工程师了解项目的具体内容，对施工质量进行有效监控。

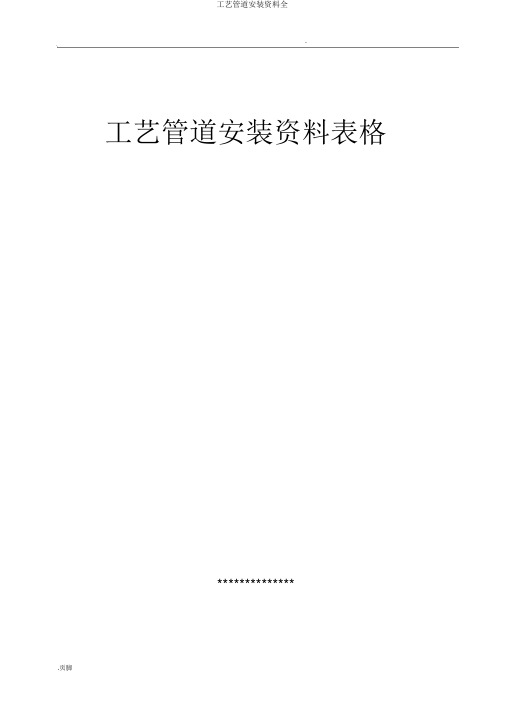

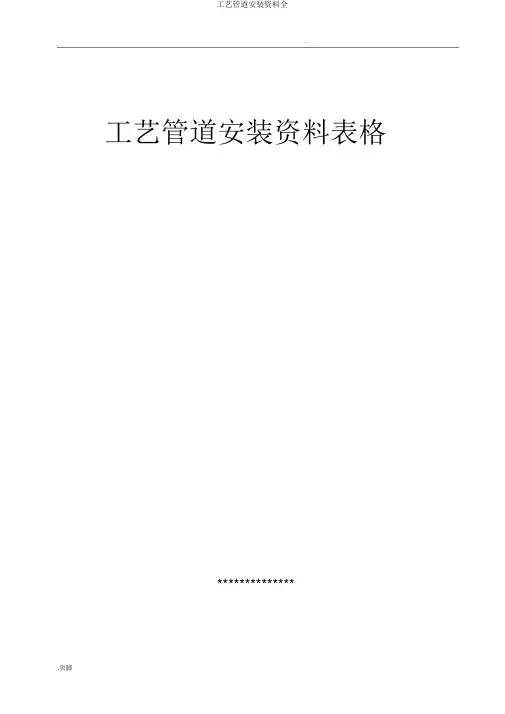

工艺管道安装资料表格**************工艺管道安装资料表格目录1、交薪资料目录2、图纸会审记录3、图纸会审、设计更改、洽谈记录汇总表4、设计更改〔洽谈〕记录5、施工组织设计〔施工方案〕内部审批表6、施工组织设计〔施工方案〕报审表7、技术安全交底记录8、见告书9、动工报告10、安装施工日记11、工作联系单12、完工通知书13、工程完工查收证书14、工程质量回访单15、工程定位放线记录汇总表16、定位放线记录17、建筑安装工程设施、成品、半成品资料合格汇总表18、设施〔开箱〕进场查收记录19、资料、成品、半成品查收记录20、合格证贴条21、复印件〔或抄件〕贴条22、阀门〔冲洗〕试验记录23、高压管件查验录24、高压弯管加记录25、高压管螺纹加记录26、管道安装记录27、弹簧管架安装记录28、管架安装记录29、管段冷牢记录30、流量检测元件安装记录31、管道热伸长记录32、管道隐蔽工程查收记录33、水、气压试验记录34、管道设施冲刷记录35、采暖系统调试记录36、安全阀调整记录37、伸缩制作安装记录38、工序交接记录39、设施根基复检记录40、设施根基隐蔽工程查收记录41、设施单机试运行记录42、安全附件安装检查记录43、防腐施工记录44、绝热施工记录45、隐蔽工程检查记录46、施工现场管理检查记录47、单位〔子单位〕工程质量完工查收记录48、分部〔子分部〕工程查收记录49、分部〔子分部〕工程安全和功能检查资料核查及主要功能抽查记录50、分部〔子分部〕工程观感检查记录51、分部工程质量查收记录52、室外供热管道及配件安装工程查验批质量查收记录表53、工艺管道安装工程查验批质量查收记录表54、换热站安装工程查验批质量查收记录表55、施工检查记录56、探伤拜托单57、射线探伤报告58、超声波探伤报告〔一〕〔二〕59、磁粉探伤报告60、浸透检测报告61、焊缝代〔割〕样综合查验报告62、X 射线拍片原始记录单63、拉伸试验报告64、曲折试验报告65、断口试验报告66、金相〔〕观检查报告67、冲击试验报告68、焊口硬度测试报告69、光谱剖析报告70、着色探伤报告71、焊接工艺卡〔一〕72、焊接工艺卡〔二〕73、焊接记录74、焊缝检查外观质量记录75、焊材发放与回收记录76、焊缝热办理报告77、焊缝热办理报告78、焊条〔剂〕烘干与恒温寄存记录79、焊口焊缝返修通知书80、焊接作业指导书81、焊工考试记录表〔一〕82、焊工考试记录表〔二〕83、压力管道安装存案申请表84、合同评审记录交工资料目录施管— 01建设单位单位工程名称序号资料名称编号份数每份页数备注图纸会审记录鲁 SN-00100工程名称会审日期会审记录序号图号问题回复建议工程专业技术负责人：设计工程负责人：工程负责人：总监：参加人：参加人：参加人：参加人：设计单位〔公章〕建设单位〔公章〕监理单位〔公章〕施工单位〔公章〕山东省建设工程质量督查总站监制图纸会审、设计更改、洽谈记录汇总表鲁0 0 JJ-012.工程名称日期序号内容会审、更改、洽谈日期备注注：图纸会审、设计更改、洽谈记录附后。
室内热水供应管道及配件安装检验批质量验收记录（GB50242-2002）表6.2 编号：050301□□□050301□□□说明强制性条文3.3.3 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。
对有严格防水要求的建筑物，必须采用柔性防水套管；3.3.16 各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。
4.1.2 给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准。
主控项目6.2.1热水供应系统安装完毕，管道保温之前应进行水压试验。
试验压力应符合设计要求。
当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
检验方法：钢管或复合管道系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏；塑料管道系统在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力1.15倍状态下稳压2h，压力降不得超过0.03MPa，连接处不得渗漏。
6.2.2热水供应管道应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器。
补偿器型式、规格、位置应符合设计要求，并按有关规定进行预拉伸。
检验方法：对照设计图纸检查。
6.2.3热水供应系统竣工后必须进行冲洗。
检验方法：现场观察检查。
一般项目6.2.4管道安装坡度应符合设计规定。
检验方法：水平尺、拉线尺量检查。
6.2.5温度控制器及阀门应安装在便于观察和维护的位置。
检验方法：观察检查。
6.2.6热水供应管道和阀门安装的允许偏差按本规范表4.2.8的规定。
6.2.7热水供应系统管道应保温（浴室内明装管道除外），保温材料、厚度、保护壳等应符合设计规定。
保温层厚度和平整度的允许偏差应符合本规范表4.4.8的规定。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
10 竣工验收10.1 当施工单位按合同规定的范围完成全部：工程项目后，应及时向用户(或其指定的工程监理部门)办理交接验收手续。
10.2 单位工程或分部工程进行交接验收时，应由施工工地的技术负责人和用关的专业技术人员会同用户代表，对交验的管道实施现场检查并确认下列内容：10.2.1 工程的范围和包括的内容符合合同规定。
10.2.2 竣工工程符合设计文件、图纸的最终(最新)版的要求及设计部门、用户提出的书面修改文件。
10.2.3 管道系统按照设计文件指定的或现行的国家标准、行业标准进行施工和检验，质量符合要求。
10.3 施工单位应向用户提供下列文件(或相当)：10.3.1 当地质量技术监督部门批准本项施工工程的审批表。
10.3.2 管道组成件、支承件的合格证、质量证明书或复验补验报告。
10.3.3 设计修改文件及材料代用报告。
10.3.4 对于100%射线检验的管线，要有准确表明焊缝位置、焊缝编号、焊工代号、无损检测方法，焊缝补焊位置、热处理位置的单线圈。
10.3.5竣工图10.3.6 施工记录和试验报告：10.3.6.1 阀门试验记录。
10.3.6.2 安全阀最终调试记录。
10.3.6.3 隐蔽工程(封闭)记录。
10.3.6.4 管道补偿装置安装记录。
10.3.6.5 焊接记录。
10.3.6.6 热处理报告。
10.3.6.7 管道系统压力试验记录。
10.3.6.8 管道系统吹扫及清洗记录。
10.3.6.9 射线照相检验报告。
10.3.6.10 超声检测报告。
10.3.6.11 磁粉检测报告。
10.3.6.12 渗透检测报告。
Q/GYT-C06-2002 第0次修改10.3.6.13 竣工测量资料。
10.3.6.14 其它检验报告。
焊接工艺作业指导书广东省源天工程公司焊接工艺评定报告广东省源天工程公司注：详图中应指明坡口尺寸、焊接层次和焊接顺序。
焊接工艺卡广东省源天工程公司QT/GYT-02.01-2002 第0次修改YLGD-03焊材库温、湿度记录广东省源天工程公司广东省源天工程公司广东省源天工程公司管道补偿器安装记录广东省源天工程公司固定管架及弹簧支、吊架调整记录广东省源天工程公司管道接地测试记录广东省源天工程公司安全附件安装记录广东省源天工程公司压力表、温度计检查记录广东省源天工程公司管道系统吹扫清洗记录广东省源天工程公司阀门试验记录广东省源天工程公司安全阀最终调试记录广东省源天工程公司管道系统压力试验记录广东省源天工程公司管道气密性试验记录广东省源天工程公司管道防腐工程施工记录广东省源天工程公司。
档号
档案馆号
单位工程竣工档案资料
案卷题名：全厂汽水管道安装工程
编制单位：山东省盛安建设集团有限公司
编制日期：
密级：
保管期限：
共卷第卷
卷内目录
卷内备考表
主要施工方案和措施
施工大事记
单位工程开工申请报告
设计变更汇总表
图纸会审记录
技术交底记录
安全交底记录
阀门试验记录
中低压管道安装记录
给水管道支吊架安装记录
蒸汽管道支吊架安装记录
中低压管道支吊架安装记录
给水系统管道清洗记录
蒸汽系统管道吹洗记录
管道系统试验记录
安全阀调整记录
防腐绝缘层电火花检测报告
管道防腐施工及验收记录
技术负责人：质检员：施工班组：
隐蔽工程（封闭）记录
给水管道安装分项工程质量检验评定表
建设单位质检处项目负责人班组
蒸汽管道支吊架配制与安装分项工程质量检验评定表
建设单位质检处项目负责人班组
建设单位质检处项目负责人班组
蒸汽管道吹洗分项工程质量检验评定表
建设单位质检处项目负责人班组
给水系统管道清洗分项工程质量检验评定表
建设单位质检处项目负责人班组
建设单位质检处项目负责人班组
中低压管道支吊架配制与安装分项工程质量检验评定表
建设单位质检处项目负责人班组
中低压管道系统清洗分项工程质量检验评定表
建设单位质检处项目负责人班组
分部工程质量检验评定表
单位工程质量综合评定表
单位工程竣工验收证书
管道保温、涂漆施工记录
设备及管道保温质量检验评定表
建设单位代表：监理单位代表：施工单位代表：班组长：。
