暖通空调专业施工图识图1.2 暖通空调专业施工图识图暖通空调专业中常用的空调工程，一般都包含冷冻水、冷却水系统和风路系统等等，其中风路系统为空调工程所独有，冷冻水、冷却水系统的识图方面的内容，基本等同于给排水工程的识图内容，故而本节对于冷冻水、冷却水系统的识图内容不再另作赘述，着重介绍风路系统和暖通空调设备、部件方面的识图内容。
1.2.1知识要点准备1. 具备建筑构造识图制图的相应基本知识。
(1) 具备建筑构造识图制图基本知识：建筑平面图、立面图、剖面图的概念及基本画法;(2) 具备建筑识图的投影关系的概念。
2. 具备画法几何的相应基本知识。
(1) 具备画法几何中轴测图的基本概念;(2) 具备将平面图转换绘制轴测图的基本能力。
3. 具备空间想象能力(1) 具备将平面图、原理图或者系统图中所表现出来的管道系统在脑海中形成立体架构的形象思维能力;(2) 具备通过文字注释和说明将简单线条、图块所表达的暖通空调专业的图例等同认识为本专业不同形态、不同参数的管道和设备。
4. 具备基本专业知识(1) 具备理解图中所出现的专业术语、名词的含义;(2) 具备了解设计选用设备的基本工作原理、工作流程;(3) 具备了解设计选用材料的基本性能和物理化学性质。
1.2.2暖通空调专业施工图识图方法1. 图纸目录图纸目录是为了在一套图纸当中能快速的查阅到需要了解的单张图纸而将立起来的一份提纲挈领的独立文件。
暖通空调专业的图纸目录也不例外，在本教材所提供的某综合楼建筑的暖通专业施工图当中，第一张图纸就是目录，见图5.6 图纸目录组成。
(1) 暖通空调工程施工图图纸目录的内容一般有：设备表、材料表、设计施工说明、平面图、原理图、系统图、大样、详图等;(与给排水工程施工图目录相同)(2) 一般因不同的设计院、设计工程师的传统和习惯不同，目录内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)(3) 图纸目录内容大致都会体现：设计单位、建设单位、项目名称、图纸阶段(方案、初步设计、施工图等)、整套图号、页数、序号、名称、单张图号、标准或复用图号、折2#图张数、备注、制表、校核、审核等内容，上述内容编制的顺序会有所差别，不过一般都会按照：说明——平面图——系统、原理图——大样、详图的基本顺序进行编排;(与给排水工程施工图目录相同)。
暖通识图必备图例汇总及识图制图常识来源：机电天下一名暖通人，识图懂图是我必须掌握的一门学问，其实说起来难也不难，做了一下汇总，整理了一部分，分享给大家。
一、工艺管道施工图常用图例二、通风空调工程常用图例三、给排水、采暖常用图例四、消防工程基本图形符号1、消防工程辅助符号2、消防工程灭火器符号3、消防管路及配件符号4、消防工程固定灭火器系统符号5、消防工程灭火设备安装处符号6、消防工程自动报警设备符号建筑水暖识图制图常识制图基本规定：房屋建筑制图的六种制图标准是：《房屋建筑制图统一标准》（GB/T50001-2010）《总图制图标准》（GB/T 50103-2010）《建筑制图标准》（GB/T 50104-2010）《建筑结构制图标准》（GB/T 50105-2010）《给水排水制图标准》（GB/T50106—2010）《暖通空调制图标准》（GB/T50114—2010）。
制图国家标准是所有工程人员在设计、施工和管理中必须严格执行的国家法令。
从学习工程制图的第一天起，就应严格遵守、贯彻执行国家标准中的每一项规定，严格按国家标准绘制图样。
一、图纸幅面规格与图纸编排顺序：1.图纸幅面：图纸幅面即图纸的大小。
标准的图纸幅面有A0、A1、A2、A3、A4五种规格（表2-1）。
A1幅面是A0幅面的对开，A2幅面是A1幅面的对开，其他幅面依此类推。
表格内的B×L为幅面尺寸，c为周边尺寸，a为装订边尺寸。
2.图框格式任何图样均应在图幅内画出图框，图框线用粗实线绘制。
图框按作图需要，根据装订边尺寸和周边尺寸横式幅面或立式幅面画出。
一项工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。
在一套设计图纸中，要选定一种图幅为主，尽量避免大小图幅掺杂使用。
绘制图样时，必须按照国家标准规定的幅面尺寸作图。
图纸的短边一般不用加长，必要时，可沿长边加长，见课件表2-2。
有特殊需要的图纸，可采用B×L为841×891与1189×1261的幅面。
暖通空调基础知识（纯干货）来源：网络暖通空调的含义采暖——又称供暖，指向建筑物提供热量，保持室内一定温度。
通风——用自然或机械的方法向空间送入和排除空气的过程。
空气调节——（简称空调），是为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。
暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。
物质状态固态、液态、气态液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。
比热：使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。
潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。
空调系统参数温度定义：温度是用来表示物质冷与热的程度。
分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。
示数达到稳定后，此时温度计显示的读数近似认为湿球温度。
焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。
数值上等于系统的内能U加上压强p和体积V的乘积，即H=U+pV。
暖通基础知识图解暖通基本概念：供热（供暖）通风与空调工程专业（暖通）三大任务：生活舒适-创造七度空间（室内环境）温度：冷与热；湿度：干噪与潮湿；新鲜度：氧气与二氧化碳；洁净度：落尘与VOC，人员、大气、家俱及装修速度：风速与吹风感；安静度：噪音振动；梯度：温度场的均匀性。
生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、次安全区；排烟系统：走道、房间生产安全：粉、尘、湿、热、烟有毒有害气体；特殊设备环境：IT机房、冷冻施工。
暖通三大物质及三大动力设备：水往低处流->水往高处流->加泵（消耗电力1000℃）热量从高温传向低温->热量从低温传向高温->加压缩机->热泵（消耗电力）。
变频多联机：多联机系统结构：存在问题：多联机系统最大只能做到48匹（制冷量120kW），负担建筑面积约1100m²，不能满足大型项目的要求，也不能满足大空间建筑的要求。
只能对空气进行降温（辅助除湿）与升温，更多的功能无法实现。
氟利昂（制冷剂）由其压力驱动，其作用半径有限，所服务的距离不够远。
解决问题：引入新的能量载体：水。
三大物质：空气（风-流动的空气）氟利昂（制冷剂）；水-能量的传递介质高温热水、蒸汽：90℃，130℃，200℃；冷冻水：7℃，12℃；冷却水：32℃，37℃；冰(雪霜)：0℃。
三大动力设备：风机：驱动空气；水泵：驱动水循环；压缩机：驱动氟利昂。
三大物质能量交换关系图：四类空调主机原理简图：空调系统：冷水机组：水冷离心式（螺杆式）、风冷螺杆式、蒸汽LiBr吸收式、直燃LiBr吸收式；热泵机组：风冷螺杆式、地源热泵、水源热泵；锅炉：热水锅炉、蒸汽锅炉、电锅炉（规范要求蓄热）；冷却塔：开式、闭式、横流、逆流；水泵：卧式、立式、端吸、双吸；空调末端设备：风机盘管、柜式空气处理机组、组合式空气处理机组、冷辐射板。
水泵等典型设备：小型分散中央空调系统及设备：变频多联机系统，分体空调，恒温恒湿机组。

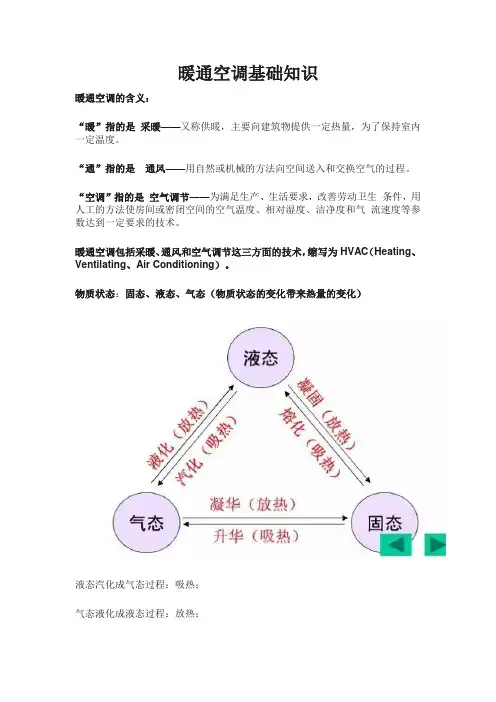

暖通空调基础知识暖通空调的含义：“暖”指的是采暖——又称供暖，主要向建筑物提供一定热量，为了保持室内一定温度。
“通”指的是通风——用自然或机械的方法向空间送入和交换空气的过程。
“空调”指的是空气调节——为满足生产、生活要求，改善劳动卫生条件，用人工的方法使房间或密闭空间的空气温度、相对湿度、洁净度和气流速度等参数达到一定要求的技术。
暖通空调包括采暖、通风和空气调节这三方面的技术，缩写为HVAC（Heating、Ventilating、Air Conditioning）。
物质状态：固态、液态、气态（物质状态的变化带来热量的变化）液态汽化成气态过程：吸热；气态液化成液态过程：放热；固态熔化成液态过程：吸热；液体凝固成固态过程：放热；固态升华成气态过程：吸热；气态凝华成固态过程：放热；注：固态—液态转换在冰蓄冷系统将会用到；改变状态将会储存大量的能量：潜热。
比热：使1克的某种物质温度升高1℃所需的热量。
显热：当物体吸热（或放热）仅使物体分子的热动能增加（或减少），即仅是使物体温度升高（或降低），并没有改变物质的形态，那么它所吸收（或放出）的热量。
潜热：当物体吸热（或放热）仅使物体分子的热位能增加（或减少），使物体状态发生改变，而其温度不变，那它所吸收的（或放出）的热称为潜热。
空调系统参数温度定义：温度是用来表示物质冷与热的程度。
分为干球温度：干球温度是温度计在普通空气中所测出的温度，即我们一般天气预报里常说的气温。
湿球温度：指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。
用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。
示数达到稳定后，此时温度计显示的读数近似认为湿球温度。
焓的定义：焓是热力学中表示物质系统能量的一个状态函数，常用符号H表示。
图解暖通空调系统，你看懂了吗？
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
玻璃风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
干货推荐空调技术手册、点检、故障代码、视频，软件、书籍
冷库安装维修图纸案例设计软件技术手册工业螺杆冷水机原理、组成与常见故障
