倒计时定时器电路设计

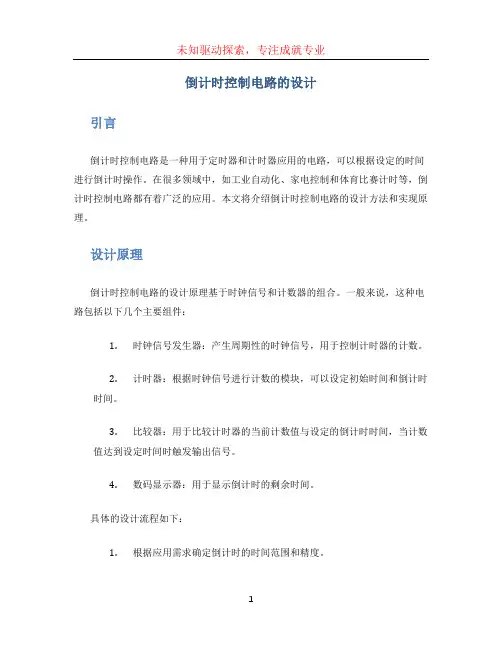

倒计时控制电路的设计引言倒计时控制电路是一种用于定时器和计时器应用的电路，可以根据设定的时间进行倒计时操作。

在很多领域中，如工业自动化、家电控制和体育比赛计时等，倒计时控制电路都有着广泛的应用。

本文将介绍倒计时控制电路的设计方法和实现原理。

设计原理倒计时控制电路的设计原理基于时钟信号和计数器的组合。

一般来说，这种电路包括以下几个主要组件：1.时钟信号发生器：产生周期性的时钟信号，用于控制计时器的计数。

2.计时器：根据时钟信号进行计数的模块，可以设定初始时间和倒计时时间。

3.比较器：用于比较计时器的当前计数值与设定的倒计时时间，当计数值达到设定时间时触发输出信号。

4.数码显示器：用于显示倒计时的剩余时间。

具体的设计流程如下：1.根据应用需求确定倒计时的时间范围和精度。

2.设计时钟信号发生器，选择合适的频率和波形。

3.根据倒计时时间确定计时器的位数和最大计数值。

4.使用比较器将计时器的当前计数值与设定时间进行比较，判断是否触发输出信号。

5.通过数码显示器显示倒计时的剩余时间。

设计步骤步骤一：确定倒计时的时间范围和精度在设计倒计时控制电路之前，需要确定倒计时的时间范围和精度。

时间范围决定了计时器所需的位数，一般可以根据具体应用需求确定。

精度则决定了时钟信号发生器的频率和计时器的最大计数值。

步骤二：设计时钟信号发生器时钟信号发生器的设计可以借助于集成电路或者振荡电路来实现。

常见的时钟信号发生器有555定时器、晶振等，选择合适的时钟信号发生器可以根据倒计时时间范围和精度来确定。

步骤三：确定计时器的位数和最大计数值根据倒计时的时间范围，确定计时器的位数和最大计数值。

一般来说，计时器的位数可以通过以下公式计算：位数= log₂(时间范围 / 精度)根据计算得到的位数，可以选择合适的计数器集成电路或者设计自己的计时器电路。

步骤四：使用比较器进行比较比较器用于比较计时器的当前计数值与设定的倒计时时间。

一般来说，比较器的输入包括计时器的输出信号和设定的倒计时时间，输出则是触发信号。

一、倒计时定时器设计1、20秒、30分钟到计时计数器1、1 设计要求：20s倒计时定时器：倒计时由按钮启动，计时精度0.1s，在数码管中显示倒计时值。

30分钟倒计时定时器：倒计时由按钮启动，计时精度1s，在数码管中显示倒计时值。

1、2设计的作用目的：此次设计是我们更进一步了解基本电路的设计流程，提高自己的设计理念，丰富自己的理论知识，巩固所学知识，使自己的动手动脑能力有更进一步提高，为自己今后的学习和工作打好基础，为自己的专业技能打好基础。

通过解决实际问题，巩固和加深“单片机原理与应用”课程中所学的理论知识和实验能力，基本掌握单片机应用电路的一般设计方法，提高电子电路的设计和实验能力，加深对单片机软硬知识的理解，获得初步的应用经验，为以后从事生产和科研工作打下一定的基础。

本次设计注重对单片机工作原理以及键盘控制及显示原理的理解，以便今后自己在单片机领域的学习和开发打下基础，提高自己的动手能力和设计能力，培养创新能力，丰富自己的理论知识，做到理论和实践相结合。

本次设计的重要意义还在于对单片机的内部结构和工作状态做更进一步的了解，同时还对单片机的接口技术，中断技术，存储方式和控制方式作更深层次的了解。

1、3问题分析：在电子技术飞速发展的今天，电子产品的人性化和智能化已经非常成熟，其发展前景仍然不可估量。

如今的人们需求的是一种能给自己带来方便的电子产品，当然最好是人性化和智能化的，如何能做到智能化呢？单片机的引入就是一个很好的例子。

单片机又称单片微型计算机，也称为微控制器，是微型计算机的一个重要分支，单片机是20世纪70年代中期发展起来的一种大规模集成电路芯片，是集CPU，RAM，ROM，I/O接口和中断系统于同一硅片上的器件。

单片机的诞生标志着计算机正式形成了通过计算机系统和嵌入式计算机系统两个分支。

目前单片机已渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。

单片机已在广阔的计算机应用领域中表现得淋漓尽致电器因此，单片机已成为电子类工作者必须掌握的专业技术之一。

倒计时定时器电路设计倒计时定时器电路是一个常用的电子电路，在各种应用场景中被广泛使用。

例如，在厨房，我们可以使用倒计时定时器电路来实现烹饪定时；在赛车场上，我们可以使用倒计时定时器电路来准确计时比赛时间等等。

下面是一个关于倒计时定时器电路设计的详细说明：首先，我们需要确定时间范围。

根据实际需求，我们可以选择不同的计时范围，如分钟、小时、天等。

不同的时间范围对应着不同的计数器位数，即需要不同数量的计数器。

例如，如果我们需要设计一个分钟级别的倒计时定时器，那么我们需要使用至少6位的计数器，以便表示60分钟。

其次，我们需要确定时间单位。

在设计倒计时定时器电路时，我们需要确定最小的时间单位，即每次计数的时间间隔。

常见的时间间隔有秒、分、时等。

根据实际需求选择最小时间单位。

然后，我们需要选择适当的计数器和显示单元。

计数器是用来计数的关键元件，可以通过不同的计数器实现不同范围和位数的倒计时。

常见的计数器有二进制加法计数器（如74LS191）、二进制表计数器（如74LS193）等。

显示单元可以是数码管，也可以是液晶显示屏等。

接下来，我们需要设计时钟信号源。

时钟信号源可以是晶振电路，也可以是晶振模块，甚至我们可以利用其他电路的时钟来作为时钟信号源。

设计时钟信号源时，需要确定时钟频率，即每秒或每分钟的脉冲数。

根据时钟频率和时间单位选择相应的频率分频电路，以便生成具有所需时间间隔的时钟信号源。

最后，我们需要设计控制逻辑。

控制逻辑用于控制计数器，根据时钟信号源的脉冲将计数器递减。

当计数器减至0时，需要触发警报或其他操作。

控制逻辑可以使用逻辑门、可编程逻辑器件等来实现。

在设计倒计时定时器电路时，还需要考虑一些额外的功能，如暂停、重置、显示等。

这些功能可以通过增加额外的开关、按钮、显示芯片等元件来实现。

总结起来，倒计时定时器电路设计的关键是确定时间范围、时间单位、计数器和显示单元的选择，设计适当的时钟信号源和控制逻辑。

在设计过程中，需要充分考虑实际需求和制约条件，并结合相应的电子元件来实现倒计时定时器电路。

辽宁师范大学《数字电路》课程设计（09级本科）题目: 定时器1学院：物理与电子技术学院专业：电子信息工程班级：09.3班学号：14级!姓名: 张宁指导教师：赵静邱红张卓2完成日期：2011年10 月27 日一•设计内容及要求10 秒的倒计时定时器，倒计时要求用数码显示，当定时到1秒时，有声音提示，提示声音为0.5秒，当倒计时到0时停止计数二.总体方案设计由设计内容及要求，我设计了一个以NE555构成的多谐振荡电路，来发出一秒间隔的脉冲；用74LS192进行倒计时，通过74LS47连接一个数码显示器；由74LS192发出的高低电平经过逻辑电路变化，连接74LS121来控制蜂鸣器在1秒时响。

三.单元模块设计.1.以NE555构成的多谐振荡器NE555的震荡器在本电路中的周期T=C(R1+R2)=1S 图二冲图三为多谐振荡电路 R1和R2, C 的值确保震荡周期为1 秒，图三的右下角为复位电路，与下一部分一同介绍。

2.倒计时电路图5-1 7 11.SI92的引和扌*列及逻辑符巧<H ）引脚扌非列I%1HI l_d I HL L TUT ?1 Qi 口。

CP (> OPuPOOJQO Qijr1一匕 f3 2 P2 P36Q2 7Q3CPu CPnMRTCu TC D1213L_r —Po “就Fil rial pin1011 —14-图四由74LS192的真值表图四可以看出，若想让元件工作在减计数状态MR PL 非，CPu的值必须分别为0，1，1。

由要求可以看出，192的初始必须是九，所以加了一个复位电路，确保初始值是9.计数器输入端P0,1,2,3对应接高低低高电平。

Q0, Q1,Q2,Q3为计数器输出端接到74LS47上。

NE555的3号管脚与74LS192的4浩管脚相连。

一秒发出一个脉冲，74LS192开始倒计时。

4.逻辑电路逻辑电路的作用在于将74LS192输出为一，即 Q3Q2Q1Q0=0001时输给报警电路一个负脉冲。

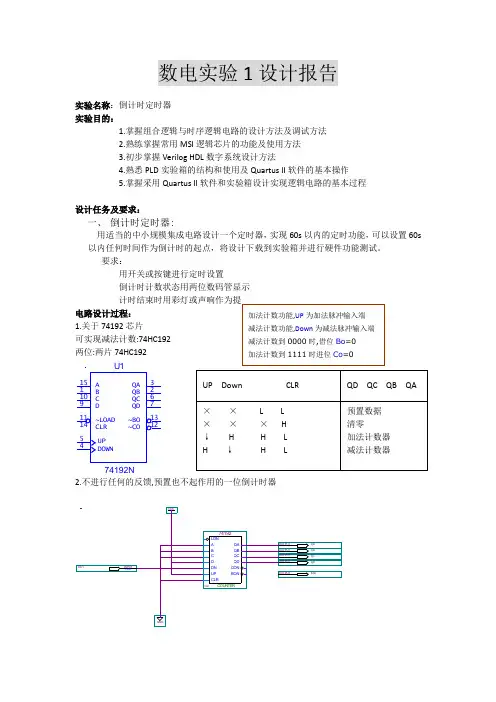

数电实验1设计报告实验名称：倒计时定时器 实验目的：1.掌握组合逻辑与时序逻辑电路的设计方法及调试方法2.熟练掌握常用MSI 逻辑芯片的功能及使用方法3.初步掌握Verilog HDL 数字系统设计方法4.熟悉PLD 实验箱的结构和使用及Quartus II 软件的基本操作5.掌握采用Quartus II 软件和实验箱设计实现逻辑电路的基本过程设计任务及要求：一、 倒计时定时器:用适当的中小规模集成电路设计一个定时器，实现60s 以内的定时功能，可以设置60s 以内任何时间作为倒计时的起点，将设计下载到实验箱并进行硬件功能测试。

要求：用开关或按键进行定时设置倒计时计数状态用两位数码管显示计时结束时用彩灯或声响作为提电路设计过程： 1.关于74192芯片 可实现减法计数:74HC192 两位:两片74HC1922.不进行任何的反馈,预置也不起作用的一位倒计时器U174192N A 15B 1C 10D 9UP 5QA 3QB 2QC 6QD 7DOWN4~LOAD 11~BO 13~CO12CLR 14加法计数功能,UP 为加法脉冲输入端 减法计数功能,Down 为减法脉冲输入端 减法计数到0000时,借位Bo =0 加法计数到1111时进位Co =03.计到零停止计数功能,设置启动开关,启动前停在预置值5.加入译码器完成数码管显示设计原理图：数码管动态扫描原理图：分析统图：管脚分配方案：实验题目：BCD代码转换器实验目的：1、掌握组合逻辑与时序逻辑电路的设计方法及调试方法2、熟练掌握常用MSI逻辑芯片的功能及使用方法3、初步掌握Verilog HDL数字系统设计方法4、熟悉PLD试验箱的结构和使用及Quartus 2软件的基本操作5、掌握用Quartus2软件和实验箱设计实现逻辑电路的基本方法设计任务：BCD代码转换1、8421码与5421码之间的转换2、余3码与5421之间的转换3、8421码与2421码之间的转换4、5421码与2421码之间的转换用74283和其它中小规模组合电路实现代码之间的双向可控转换，完成对逻辑设计的波形仿真、下载电路设计步骤（一）、代码转换的设计：写出真值表，找出逻辑关系，利用加法器和逻辑器件，设计对应的电路原理图1、8421码与5421码8421:0000、0001、0010、0011、0100、0101、0110、0111、1000、10015421:0000、0001、0010、0011、0100、1000、1001、1010、1011、1100方法：8421到5421后五个数加00115421到8421后五个数加1101利用开关控制器：1表示8421到5421，0表示54214到84212、余3码与5421码余3码：0011、0100、0101、0110、0111、1000、1001、1010、1011、11005421码：0000、0001、0010、0011、0100、1000、1001、1010、1011、1100方法：余3码到5421：前五个数加11015421到余3码：前五个数加0011利用开关控制器：0表示余3码到5421，1表示5421到余3码3、8421吗与2421码8421:0000、0001、0010、0011、0100、0101、0110、0111、1000、10012421:0000、0001、0010、0011、0100、1011、1100、1101、1110、1111方法：8421到2421：后五个数加01102421到8421：后五个数加1010利用开关控制器：1表示8421到2421,0表示2421到84214、5421码与2421码5421码：0000、0001、0010、0011、0100、1000、1001、1010、1011、11002421码：0000、0001、0010、0011、0100、1011、1100、1101、1110、1111方法：5421到2421：后五个数加00112421到5421：后五个数加1101利用开关控制器：1表示2421到5421,0表示5421到2421原理图、下载电路及管脚分配：1、8421码与5421码之间的转换管脚分配：2、余三与5421码之间的转换管脚分配：3、8421码与2421码管脚分配：4、5421码与2421码管脚分配：。

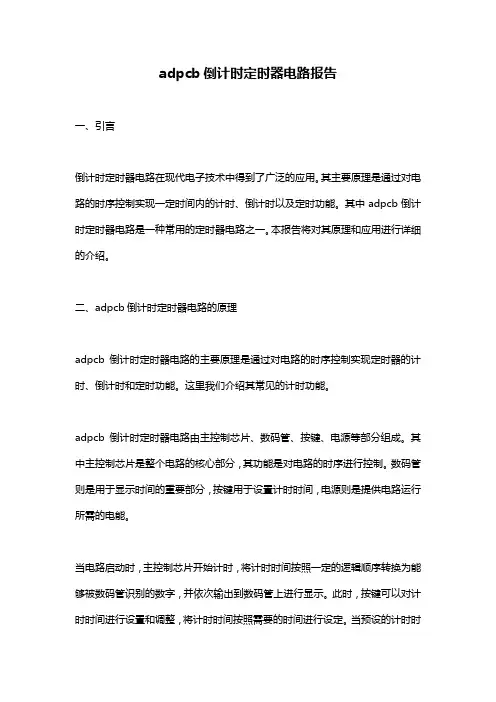

adpcb倒计时定时器电路报告一、引言倒计时定时器电路在现代电子技术中得到了广泛的应用。

其主要原理是通过对电路的时序控制实现一定时间内的计时、倒计时以及定时功能。

其中adpcb倒计时定时器电路是一种常用的定时器电路之一。

本报告将对其原理和应用进行详细的介绍。

二、adpcb倒计时定时器电路的原理adpcb倒计时定时器电路的主要原理是通过对电路的时序控制实现定时器的计时、倒计时和定时功能。

这里我们介绍其常见的计时功能。

adpcb倒计时定时器电路由主控制芯片、数码管、按键、电源等部分组成。

其中主控制芯片是整个电路的核心部分，其功能是对电路的时序进行控制。

数码管则是用于显示时间的重要部分，按键用于设置计时时间，电源则是提供电路运行所需的电能。

当电路启动时，主控制芯片开始计时，将计时时间按照一定的逻辑顺序转换为能够被数码管识别的数字，并依次输出到数码管上进行显示。

此时，按键可以对计时时间进行设置和调整，将计时时间按照需要的时间进行设定。

当预设的计时时间结束时，电路会自动停止计时，并发出相应的提示信息。

三、adpcb倒计时定时器电路的应用adpcb倒计时定时器电路广泛应用于各种定时器场合，如厨房计时器、实验室计时器、电子钟等。

具体应用如下：1. 厨房计时器在厨房中，我们经常需要计时烹饪时间，以确保食物的烹饪质量。

adpcb倒计时定时器电路可以方便地实现这一功能，只需要将计时时间设置为需要的烹饪时间，电路会在时间结束时自动发出提示声音，提醒完成烹饪。

2. 实验室计时器在实验室中，我们需要对实验过程进行计时，以控制实验的进度和结果。

adpcb 倒计时定时器电路可以精确地计时，并提供声音提示，方便实验人员进行实验操作。

3. 电子钟adpcb倒计时定时器电路可以用于制作电子钟，将计时时间设置为24小时，可以在数码管上显示当前时间，并发出声音提示。

此外，还可以根据需要设置闹钟功能，让电路在设定的时间发出提示声音。

四、总结adpcb倒计时定时器电路是一种常用的定时器电路之一，其可以通过对电路的时序控制实现计时、倒计时和定时等功能。

江苏信息职业技术学院毕业设计（论文）题目：电子倒计时定时器设计摘要随着时代的进步，电子技术的发展，倒计时定时器得到了越来越广泛的应用，给人们日常的生活、学习、工作、娱乐带来便利，电子定时器相比普通的定时器来事具有体积小、重量轻、造价低、精度高等特点。

本设计主要采用51系列单片机，通过硬件电路设计和软件编程设计来实现，硬件主要包括主控模块，时间显示模块，键盘设置模块，报警器模块的设计，软件编程主要采用C语言，虽然程序条数比较多，但是设计起来比较方便，可通过Keils软件进行调试。

此次倒计时定时器采用单片机AT89S51为核心，利用时钟芯片DS1302来显示一天的时间，系统通电后利用数码管自动显示当前时间，通过键盘可以调整时间，分别对时、分、秒进行加减，也可以通过键盘转换成倒计时模式，最大倒计时时间为59分59秒，而且误差很小，当倒计时为零时蜂鸣器进行报警，指示灯变亮，倒计时功能关闭则显示当前时间，操作简单方便。

关键词：时钟芯片；AT89S51；倒计时；DS1302目录摘要 (1)第1章绪论 (5)1.1课题的学术背景及其实际意义 (5)1.2相关领域的成果及存在的不足 (5)1.3课题来源及主要研究内容 (5)第2章倒计时定时器的结构、原理及设计方案 (7)2.1 单片机的发展概况 (7)2.2 51单片机的内部结构 (7)2.3 设计要求、方案及框图 (9)2.1.1设计要求 (9)2.1.2设计方案 (9)2.1.3设计框图 (10)第3章硬件电路设计 (11)3.1ATS89C51单片机介绍 (11)3.2时钟模块 (13)3.2.1DS1302简介 (13)3.2.2 (14)3.2.3时钟电路设计 (15)3.2.4时钟复位电路 (15)3.3键盘模块 (16)3.4显示模块 (17)3.4.1LED数码管介绍 (17)3.4.2 (19)3.5报警模块 (21)第4章软件程序设计 (22)4.1Keil软件介绍 (22)4.2软件程序流程图 (22)第5章系统调试 (25)结论 (30)参考文献 (31)附录 (32)附录1 主程序 (32)附录 2 电路原理图 (49)附录3 PCB图 (50)致谢 (51)第1章绪论1.1课题的学术背景及其实际意义倒计时定时器已经成为人们日常生活中必不可少的物品，随着技术的发展，广泛的应用于各个公共场所，给人们日常的生活、学习、工作、娱乐带来便利，但是由于原先简单的报时功能已经不能够被人们所满足，希望出一些新的功能新的产品来满足人们的需要，例如重要日子的倒计时、秒表等等，这些都能带来更大的方便。

辽宁师范大学《数字电路》课程设计（09级本科）题目：定时器1 学院：物理与电子技术学院专业：电子信息工程班级：班级学号： 14 姓名：张宁指导教师：赵静邱红张卓完成日期：2011 年 10 月 27 日一．设计内容及要求10秒的倒计时定时器，倒计时要求用数码显示，当定时到1秒时，有声音提示，提示声音为秒，当倒计时到0时停止计数二．总体方案设计由设计内容及要求，我设计了一个以NE555构成的多谐振荡电路，来发出一秒间隔的脉冲；用74LS192进行倒计时，通过74LS47连接一个数码显示器；由74LS192发出的高低电平经过逻辑电路变化，连接74LS121来控制蜂鸣器在1秒时响。

三．单元模块设计.1.以NE555构成的多谐振荡器图1 图二NE555的震荡器在本电路中的周期T=C(R1+R2)=1S图三。

图三为多谐振荡电路R1和R2，C的值确保震荡周期为1秒，图三的右下角为复位电路，与下一部分一同介绍。

2.倒计时电路图四图五由74LS192的真值表图四可以看出，若想让元件工作在减计数状态MR，PL非，CPu的值必须分别为0，1，1。

由要求可以看出，192的初始必须是九，所以加了一个复位电路，确保初始值是9.计数器输入端P0,1,2,3对应接高低低高电平。

Q0，Q1,Q2,Q3为计数器输出端接到74LS47上。

NE555的3号管脚与74LS192的4浩管脚相连。

一秒发出一个脉冲，74LS192开始倒计时。

图六4.逻辑电路逻辑电路的作用在于将74LS192输出为一，即Q3Q2Q1Q0=0001时输给报警电路一个负脉冲。

图七图八图九图九管脚功能描述:管脚3（A1）、4（A2）是负边沿触发的输入端；管脚5（B）是同相施密特触发器的输入端，对于慢变化的边沿也有效；管脚10（C ext）和管脚11（R ext/C ext）接外部电容（C x），电容范围在10pF～10μF之间；管脚9（R int）一般与管脚14（V CC，接＋5V）相连接；如果管脚11为外部定时电阻端时，应该将管脚9开路，把外接电阻（R x）接在管脚11和管脚14之间，电阻的范围在2～40kΩ之间。

目录摘要 (1)第1章概述 (2)第2章电路设计方案 (3)2.1 总体电路设计方案 (3)2.2 单元功能模块设计 (4)2.2.1 秒信号发生器 (4)2.2.260分频器电路设计 (5)2.2.3 减法计数器 (6)2.2.4 译码显示电路 (9)2.2.5 执行电路 (11)第3章整机电路原理 (13)第4章仿真 (14)总结 (16)致谢 (17)参考文献 (18)附录1电路原理图 (19)附录２仿真图 (20)摘要本设计主要由减法计数器、译码显示器、秒信号发生器、分频器、执行路等构成，能实现倒计时、定时和控制执行电路工作的功能。

倒计时计数末了时，继电器动作，控制用电器动作。

其中时钟信号是由多谐振荡器产生的1Hz秒脉冲信号，而且秒脉冲信号可以通过分频器产生出1/60Hz的分脉冲信号，然后通过开关选择秒脉冲或分脉冲信号通过开关选择输入电路，对倒计时计数器进行触发，计数器由置数开关输入的预置数开始进行计数，其中数字由译码数码管显示，直到倒计时末了，产生信号使继电器工作，从而通过控制开关控制受控电器的开或关。

所以，此设计相当于构造了一个电器的控制开关，能够灵活定时电器的工作时间，从而使电器的开关更加方便。

关键词计数器；译码器；显示器；分频器第1章概述倒计时计数器的用途很广泛。

它可以用作定时，控制被定时电器的工作状态，实现定时开或者定时关，最长定时时间为99分钟。

他还可以用做倒记时记数，最长记时时间为99秒，而且有二位数码管显示记数状态，可以灵活的对受控电器进行定时开关。

倒计时计时器的核心器件是可预制数减计数器IC3、IC4，其初始数由拨码开关S1、S2设定，其输出状态由BCD码七段译码器IC1、IC2译码后驱动LED数码管显示。

门电路D1、D2产生秒信号脉冲，以及经IC5等60分频后得到的分信号脉冲。

由开关S4选择后作为时钟脉冲送入减计数器的CP端。

当按下启动按钮S3后，S1、S2设定的预置数进入减计数器，数码管显示出该预置数，然后计数器就在时钟脉冲CP的作用下减计数，数码管做同步显示。

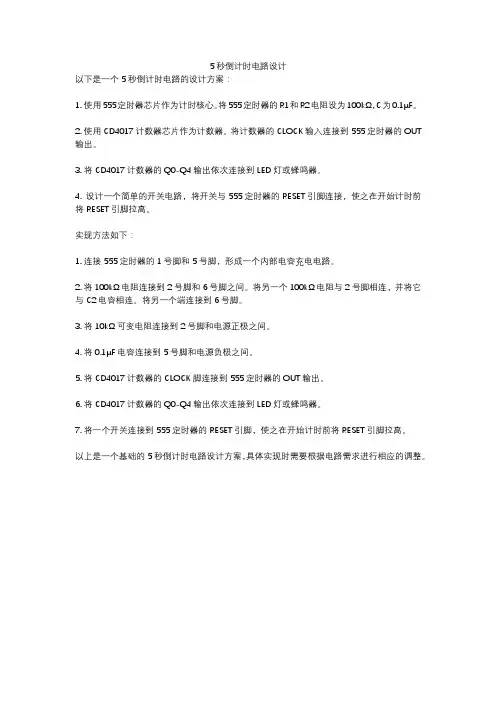

5秒倒计时电路设计
以下是一个5秒倒计时电路的设计方案：
1. 使用555定时器芯片作为计时核心。

将555定时器的R1和R2电阻设为100kΩ，C为0.1μF。

2. 使用CD4017计数器芯片作为计数器。

将计数器的CLOCK输入连接到555定时器的OUT 输出。

3. 将CD4017计数器的Q0-Q4输出依次连接到LED灯或蜂鸣器。

4. 设计一个简单的开关电路，将开关与555定时器的RESET引脚连接，使之在开始计时前将RESET引脚拉高。

实现方法如下：
1. 连接555定时器的1号脚和5号脚，形成一个内部电容充电电路。

2. 将100kΩ电阻连接到2号脚和6号脚之间。

将另一个100kΩ电阻与2号脚相连，并将它与C2电容相连。

将另一个端连接到6号脚。

3. 将10kΩ可变电阻连接到2号脚和电源正极之间。

4. 将0.1μF电容连接到5号脚和电源负极之间。

5. 将CD4017计数器的CLOCK脚连接到555定时器的OUT输出。

6. 将CD4017计数器的Q0-Q4输出依次连接到LED灯或蜂鸣器。

7. 将一个开关连接到555定时器的RESET引脚，使之在开始计时前将RESET引脚拉高。

以上是一个基础的5秒倒计时电路设计方案，具体实现时需要根据电路需求进行相应的调整。

《电子线路CAD》课程论文题目：倒计时计时器电路设计1 电路功能和性能指标采用计数器74LS192作为核心部分。

同时选择74LS48作为BCD码译码器来对7段数码显示管进行译码驱动，两个七段数码显示管进行显示。

采用555计时器制成的多谐振荡器，进行秒脉冲的输入。

因为我们需要对其进行暂停、清零、报警等控制，所以我们使用了两个开关来控制计数器的各功能的实现，从而实现各种功能.2 原理图设计2.1原理图元器件制作该元器件制作简单,从工具栏放置了三种基本结构并对格式稍作修改就完成了.2.2 原理图设计①新建一个项目,并保存为“倒计时计时器电路.PRJPCB”,然后新建一个原理图文件,保存为“倒计时计时器.SCHDOC”,绘图坏境已设置好.②原理图绘制如下图:③原理图编译⑴编译参数设置,如下图:⑵项目编译④项目元器件库的生成2.3 原理图报表①网络表的生成⑴元器件信息⑵电气连接②简易元器件清单报表生成2个报表文件,分别为“24秒倒计时电路.BOM”和“24秒倒计时电路. CSV”.3 PCB设计3.1元器件封装制作3.2 PCB设计①新建一个PCB文件②生成该项目封装库生成当前元器件封装库,截图如下:③目录结构3.3 PCB设计后处理①补滴泪操作采用默认设置补滴泪后PCB截图如下:②放置敷铜采用默认设置,敷铜后PCB截图如下:③生成PCB信息报表④生成网络状态报表4心得体会cad是现在景观和建筑界用的很多的一种绘图工具。

功能很强大，可以绘画出很多很复杂的图形，这对设计思想很新颖和大胆的设计师来说有很大的发挥空间，所以学习CAD是很重要的。

网上有很多CAD 的学习教程和练习，看过之后发现那些上传的视频都太快，都是以画图为例然后画出某某图，可是没有考虑到新学者对那些命令的认识度基本上是零。

CAD高手在视频上面噼里啪啦的画图，变化边说用什么命令，我第一次看这样的视频的时候是稀里糊涂的下来的，完后什么效果也没有，所以经过一段时间的学习后，对学习CAD有一些小心得，发表出来希望对新手有些帮助，文采不好希望大家见谅。

三位数显倒计时定时器电路定时范围广，本电路定时时间为0.1~99.9小时，经适当调整也可以是1~99.9分，或1~99.9秒。

它与其它数显定时电路比较，所用集成块较少。

三位数显倒计时定时器电路如图所示。

可逆计数器由三个CD40110组成。

CD40110是一块集计数、译码、锁存及驱动为一体的集成电路，它可直接与LED共阴极数码管连接，以显示计数器所计的数值。

四个非门（1~4）和六个二极管（D11~D16）组成控制门。

只有当三个CD40110的“2”脚都为低电平，而“3”脚都为高电平时，非门4的输入端为低电平，输出端为高电平。

也就是说，只有当三位数显为“000”时，非门4的输出端B才是高电平，其余状态B 点为低电平。

CPU为加法输入端，当有脉冲输入时，计数器作加法计数；CPD为减法输入端，当有脉冲输入时，计数器作减法计数。

设定按钮每单击一次，则产生一个单脉冲，通过C2、D2连接到计数器的加法输入端，产生加“１”计数。

设定较大数值时，可持续按设定按钮，使C3获得高电平，开启由与非门３、４组成的多谐振荡器，产生较快速度的连续脉冲，通过D3连接到计数器的加法输入端，产生较快速度的连续计数，直到接近设定值时，再用单个脉冲完成精确的定时时间设定。

CD4060由一振荡器和14级二进制串行计数器组成。

时钟脉冲由外围元件Ｒ6、R7、RP1及C5的振荡电路提供，RP1用作调节振荡频率。

时钟脉冲经CD4060内部的14级二分频后的信号周期即为最小定时时间单元。

该时基信号通过D5连接到计数器的减法输入端，对被设定的定时数值进行减法计数。

减法计数到“000”时，Ｂ点为高电平，通过二极管D6连接到CD4060的“11”脚，使时钟信号发生器停止振荡，保持计数器显示为“000”。

Ｂ点的高电平使继电器电路的8050导通，继电器Ｊ吸合，由继电器的触点控制用电器电路的导通或断开。

同时Ｂ点还连接到由与非门1、２构成的单稳态触发器的输入端，该单稳态电路的输出常态为高电平，当Ｂ点从低电平转变成高电平时的上升沿触发该单稳态电路，从而输出一个低电平暂态波形。

倒计时电路设计及原理分析倒计时电路在很多场合都广泛应用到，那么你对倒计时的电路设计和工作原理感兴趣吗？以下是店铺为你整理推荐倒计时电路设计及原理分析，希望你喜欢。

倒计时电路设计介绍本文介绍的RTC-5型倒计时电脑模块就是专为指定日而设计的倒计时LED显示屏通用驱动模块。

RTC-5型电脑倒计时模块支持9位“8”字共阳LED数码显示器，其中3位用于倒计时天数，6位用于“时：分：秒”，这6位同时还可支持6只LED，即AM，PM和4只秒闪烁LED。

模块本身带一按键(很容易转换成遥控操作)，操作时带有闪烁指示功能，以方便修改当前时刻的“时：分：秒”或设置倒计时的起始天数。

它的“时：分：秒”可选择正常时钟显示，也可选择为显示今天还剩多少时，多少分，多少秒(即“时：分：秒”也为倒计时显示)。

在“时：分：秒”被选为倒计时显示方式下，当指定日凌晨时刻到达时，“天数，时：分：秒”同时变成全零，只要不人为修改天数起始值，显示屏将保持为全零。

无论任何时候，用户均可让显示屏切换为正常时钟显示。

RTC-5型电脑倒计时模块是一个完整的微电脑系统，内部带有电源，能掉电连续运行;厂家还提供多种可级联的LED字符驱动单面PCB 板或盘文件。

因此，无需任何电气设计，只需用户考虑LED显示屏的外观和字符大小等问题即可。

倒计时电路设计内部结构图倒计时电路设计工作原理分析1. 模块引脚说明RTC-5型模块的外形如图1所示，上部分标出的引脚关系可直接用于PCB设计。

其中：SEC：与+5V脚间接10～30kΩ电阻后可作为负秒脉冲信号输出线;+5V，GND：接DC电源+5V和电源地;SD，SCK，STB：静态显示用串行数据线;同步脉冲线和显示同步输出线;SEL：此脚悬空时，“时：分：秒”为倒计时显示;接+5V脚时，为正常时钟显示;K1：输入线，对地接一修改键;RST：上电复位输入，通常与+5V脚接一10μF的电解电容;NU：必须悬空。

2. 静态显示接口驱动电路说明下部分是显示屏安排示意图。

倒计时定时器电路设计倒计时定时器电路是一种常见的电子设计，用于实现指定的时间倒数计时功能。

该电路可以广泛应用于各种需要定时操作的场景，如倒数计时器、定时器启动控制、设备关机等。

本文将介绍倒计时定时器电路的设计原理及实现方法。

倒计时定时器电路主要由以下几个部分组成：时钟发生器、计数器、译码器和显示器。

时钟发生器产生稳定的时钟信号，计数器用于记录经过的时钟周期数，译码器将计数器的输出转换为对应的数字信号，显示器将数字信号转换为可视的倒计时显示。

时钟发生器是倒计时定时器电路的核心组件之一、它负责产生稳定的时钟信号，并通过一个特定的频率来控制倒计时的时间精度。

时钟发生器一般采用定时集成电路（如555定时器）来实现，通过改变RC电路的电阻和电容值可以调整时钟信号的频率。

计数器是用于记录经过的时钟周期数的电子元件。

在倒计时定时器电路中，计数器以二进制方式计数，并根据时钟信号的输入递增或递减计数值。

计数器的位数决定了倒计时定时器电路的最大计时范围。

译码器是将计数器的输出转换为对应的数字信号的组件。

以BCD编码为例，译码器将4位二进制数字转换为对应的BCD码输出。

通过将译码器的输出连接至显示器，可以将数字信号转换为可视的倒计时显示。

显示器是倒计时定时器电路的输出设备，用于展示倒计时的时间。

常见的显示器包括数码管显示器（7段数码管、16段数码管等）和液晶显示屏。

通过控制译码器的输入信号，可以实现显示不同的数字。

1.确定倒计时的时间范围和精度要求，以及显示器的类型。

2.根据时间范围和精度要求选择时钟发生器的频率，计算出时钟信号的周期。

3.根据时钟信号的周期确定计数器的位数，确保计数器能够满足倒计时的范围。

4.根据计数器的位数选择合适的译码器，确保译码器能够正确解码计数器的输出。

5.连接时钟发生器、计数器、译码器和显示器，按照设计要求进行布线和电气连结。

6.编写控制程序，实现倒计时的逻辑控制。

7.进行仿真测试和调试，确保倒计时定时器电路的正常工作。

倒计时定时器电路设计1.时钟源：提供一个稳定的时钟信号作为基准。

可以使用晶体振荡器或其他稳定的时钟源。

2.频率分频器：可将时钟信号分频为更低的频率，使定时器可以设置更长的时间。

比如，使用一个12位频率分频器，可以将1Hz的时钟信号分频为1/4096Hz，即每4096秒产生一个脉冲。

3.总计数器：用于控制定时器的定时时间。

总计数器可以采用二进制计数器，其位数由分频器的位数决定。

比如，如果使用12位频率分频器，总计数器可以是一个12位的二进制计数器。

4.设定逻辑：用户可以通过设置开关或编程的方式设置定时时间。

设定逻辑会将用户设置的时间转换为二进制码，并将其加载到总计数器中。

5.使能逻辑：用于启动或停止定时器。

当用户设置完成后，使能逻辑会将时钟信号传递给总计数器，从而开始倒计时。

当倒计时时间到达时，使能逻辑会发出一个触发信号。

6.触发逻辑：用于处理触发信号。

触发逻辑可以根据需要控制其他电路或设备的启停。

比如，可以连接蜂鸣器使其发出声音，或控制电源开关以打开或关闭其他设备。

以上是倒计时定时器电路的基本组成部分。

在实际设计中，还需要考虑到一些其他因素，比如电源电压稳定性、电路的抗干扰能力等。

例如，如果需要设计一个倒计时1分钟的定时器电路，可以采用一个1Hz的时钟信号作为时钟源，使用一个6位的频率分频器将时钟信号分频为1/64Hz，然后使用一个6位的二进制计数器作为总计数器。

用户可以通过设置开关将60秒转换为二进制码，并加载到总计数器中，然后使能逻辑启动倒计时。

当倒计时时间到达时，触发逻辑会发出一个触发信号，控制其他电路或设备的启停。

总之，倒计时定时器电路是一种用于控制定时时间的电子电路，它可以广泛应用于各个领域。

通过合理的设计和调整，可以满足不同场景下的倒计时需求。

倒计时电路一：设计任务和要求要求：从按下开始键开始计时，8秒后蜂鸣器鸣响报警，两秒后停止。

主要单元：（1）开始键按下提供负脉冲开始计时。

（2）秒发生器由555构成。

（3）计数，驱动，显示电路由74LS190，,7LS48，BCD-7段数码管构成。

（4）鸣响时间控制由74LS123实现。

（5）鸣响由蜂鸣器等构成。

（6）可附加适当的门电路与电阻，电容。

二：设计思路及原理框图（1）：原路框图（2）首先采用555构成一个多谢振荡器，并使其输出振荡周期为1s，为后续74LS190计数电路提供1s一次的上升沿，并将74LS190接成减计数器。

即功能端c/b接高电平。

74LS190的四位输出再有74LS32以及74LS00构成的控制电路在输出为0、0、0、0时，控制74LS190的端使其跳变为“1”。

从而使74LS190再减计数减为零时，保持零。

停止工作。

其接单负脉冲，并用置数1、0、0、0。

74LS190的四位输出亦接由74LS48以及BCD-7段数码管构成的数码显示电路。

所以当给提供负脉冲后，数码显示8，并1s下降1到0并保持0。

由74LS32和74LS00构成的控制电路会在数码管从1跳变到0时发出从0跳变到1的信号，亦即一个上升沿时钟，所以由此时钟触发74LS123使74LS123发出2s的高电平脉冲，并由此2s的高电平脉冲控制蜂鸣器报警。

三：单元电路与计算1：由555构成的秒发生器（1s）2:由74LS190构成的开关倒计时电路接单负脉冲控制74LS190异步置数端，当给负脉冲时，则将（1000）即十进制的8置入74LS190中，且接“1“使74LS190为减计数器，因为控制电路会在8~1时给”0”.在减计数器在“0”时，会给“1”此时74LS190会保持为“0”。

3：由74LS48以及BCD-7段数码管构成的显示电路真值表：4：由74LS32以及74LS00构成的控制电路真值表5：由74LS123以及蜂鸣器构成的报警电路四：总电路图及元器件清单1：总电路图2原器件清单五：安装与调试1：问题与解决（1）本次试验先用了单排面包板，最后发现太小，于是更换为双排型面包板。

辽宁师范大学《数字电路》课程设计（09级本科）题目: 定时器1学院：物理与电子技术学院专业：电子信息工程班级：09.3班学号：14级!姓名: 张宁指导教师：赵静邱红张卓2完成日期：2011年10 月27 日一•设计内容及要求10 秒的倒计时定时器，倒计时要求用数码显示，当定时到1秒时，有声音提示，提示声音为0.5秒，当倒计时到0时停止计数二.总体方案设计由设计内容及要求，我设计了一个以NE555构成的多谐振荡电路，来发出一秒间隔的脉冲；用74LS192进行倒计时，通过74LS47连接一个数码显示器；由74LS192发出的高低电平经过逻辑电路变化，连接74LS121来控制蜂鸣器在1秒时响。

三.单元模块设计.1.以NE555构成的多谐振荡器NE555的震荡器在本电路中的周期T=C(R1+R2)=1S 图二冲图三为多谐振荡电路 R1和R2, C 的值确保震荡周期为1 秒，图三的右下角为复位电路，与下一部分一同介绍。

2.倒计时电路图5-1 7 11.SI92的引和扌*列及逻辑符巧<H ）引脚扌非列I%1HI l_d I HL L TUT ?1 Qi 口。

CP (> OPuPOOJQO Qijr1一匕 f3 2 P2 P36Q2 7Q3CPu CPnMRTCu TC D1213L_r —Po “就Fil rial pin1011 —14-图四由74LS192的真值表图四可以看出，若想让元件工作在减计数状态MR PL 非，CPu的值必须分别为0，1，1。

由要求可以看出，192的初始必须是九，所以加了一个复位电路，确保初始值是9.计数器输入端P0,1,2,3对应接高低低高电平。

Q0, Q1,Q2,Q3为计数器输出端接到74LS47上。

NE555的3号管脚与74LS192的4浩管脚相连。

一秒发出一个脉冲，74LS192开始倒计时。

4.逻辑电路逻辑电路的作用在于将74LS192输出为一，即 Q3Q2Q1Q0=0001时输给报警电路一个负脉冲。

摘要本设计主要由秒脉冲电路、分频器、可预置数减数器、显示译码器、七段数码管和执行电路组成，能实现定时计数显示、倒计时控制外围电路，从而达到智能化控制。

该电路在计数到设置时间时，继电器开始工作，从而实现控制外围电路的功能。

其中时钟信号是由多谐振荡器产生的1Hz秒脉冲信号，而且秒脉冲信号可以通过分频器产生出1/60Hz的分脉冲信号，然后通过开关选择秒脉冲或分脉冲信号通过开关选择输入电路，对倒计时计数器进行触发，计数器由置数开关输入的预置数开始进行计数，其中数字由译码数码管显示，直到倒计时末了，产生信号使继电器工作，从而通过控制开关控制受控电器的开或关。

所以，此设计相当于构造了一个电器的控制开关，能够灵活定时电器的工作时间，从而使电器的开关更加方便。

关键词倒计时；定时器；显示器第1章绪论倒计时计数器的用途很广泛。

它可以用作定时，控制被定时电器的工作状态，实现定时开或者定时关。

在加上运用显示电路将倒计时的时间显示出来，从而更让人觉得这是个比较方便的控制加定时开关。

在日常生活中，我们经常碰到一些需要定时的事情，不仅在医学设备、在交通方面、比赛场合等，而且在一些数字化、智能化设备上倒计时定时器得到了很好的应用。

例如印相或放大照片，需要定在零点几秒的时间，洗衣机洗涤衣物需要定在几分钟到十几分种的时间，电风扇需要定在数十分钟的时间。

完成这种定时的定时器有多种多样，在家用电器中采用的机械定时器就是根据一般上弦钟表原理设计的，这种定时器虽然结构简单，成本低，维修也比较方便，但是它的触头频繁接触和断开，大大的缩短了它的使用寿命，也不利于进一步全自动化。

在电子技术突飞猛进的今天，电子定时器也慢慢的多了，有采用模拟量的定时、有采用单片机定时的、有采用数字电路定时的等等。

综上所述，不管是采用机械定时还是采用电子定时，无可厚非它们都是一种定时装置，都是服务于社会的，他的到来给人们带来了许许多多的方便。

而且对于现在的人来说也是越来越离不开它的，因为人们所最求的是一种智能化的方便。
