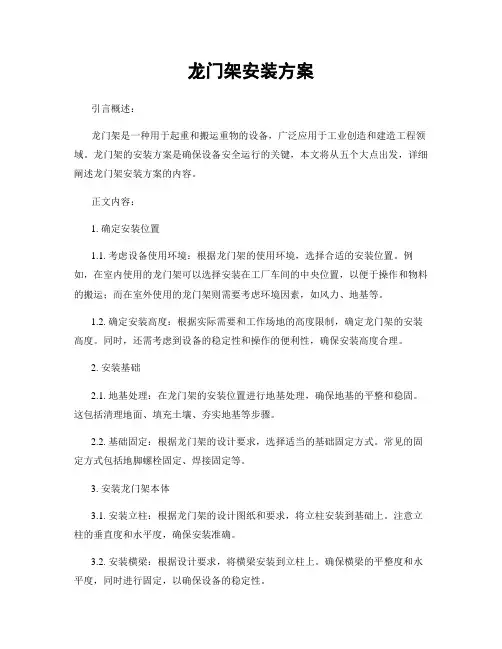

龙门架安装方案

龙门架安装方案引言概述：龙门架是一种用于起重和搬运重物的设备，广泛应用于工业创造和建造工程领域。

龙门架的安装方案是确保设备安全运行的关键，本文将从五个大点出发，详细阐述龙门架安装方案的内容。

正文内容：1. 确定安装位置1.1. 考虑设备使用环境：根据龙门架的使用环境，选择合适的安装位置。

例如，在室内使用的龙门架可以选择安装在工厂车间的中央位置，以便于操作和物料的搬运；而在室外使用的龙门架则需要考虑环境因素，如风力、地基等。

1.2. 确定安装高度：根据实际需要和工作场地的高度限制，确定龙门架的安装高度。

同时，还需考虑到设备的稳定性和操作的便利性，确保安装高度合理。

2. 安装基础2.1. 地基处理：在龙门架的安装位置进行地基处理，确保地基的平整和稳固。

这包括清理地面、填充土壤、夯实地基等步骤。

2.2. 基础固定：根据龙门架的设计要求，选择适当的基础固定方式。

常见的固定方式包括地脚螺栓固定、焊接固定等。

3. 安装龙门架本体3.1. 安装立柱：根据龙门架的设计图纸和要求，将立柱安装到基础上。

注意立柱的垂直度和水平度，确保安装准确。

3.2. 安装横梁：根据设计要求，将横梁安装到立柱上。

确保横梁的平整度和水平度，同时进行固定，以确保设备的稳定性。

3.3. 安装配件：根据实际需要，安装龙门架的配件，如导轨、滑车等。

确保配件的安装准确，并进行调试和检查。

4. 安装电气系统4.1. 布置电缆：根据龙门架的电气系统设计，布置电缆路线。

确保电缆的安全性和整齐性，避免电缆的交叉和纠缠。

4.2. 连接电气设备：将电缆连接到龙门架上的电气设备，如电动机、传感器等。

确保连接正确，并进行电气系统的调试和检查。

5. 安全检查和调试5.1. 检查安装质量：对龙门架的安装进行全面的检查，包括结构的稳定性、配件的安装质量等。

确保安装质量符合要求。

5.2. 进行负载测试：对龙门架进行负载测试，检查设备的承载能力和稳定性。

确保设备能够正常运行和满足使用需求。

一、工程概况本工程为某汽车维修厂修车龙门架安装工程，主要位于维修厂内车间区域。

龙门架主要用于汽车维修过程中车辆的吊装与固定，提高维修效率。

本工程龙门架采用单梁式结构，主要参数如下：1. 龙门架跨度：12米2. 龙门架高度：5米3. 龙门架承载能力：5吨二、施工准备1. 材料准备：龙门架主体结构、连接件、吊装设备、安全防护设施等。

2. 工具准备：扳手、螺丝刀、焊机、切割机、水平仪、卷尺等。

3. 人员准备：施工人员、技术人员、监理人员等。

4. 施工现场准备：场地平整、安全警示标识设置、临时用电等。

三、施工步骤1. 龙门架基础施工（1）对安装场地进行平整，确保地面坚实平整。

（2）按照设计图纸要求，挖设龙门架基础坑，深度根据实际情况确定。

（3）在基础坑内浇筑C30混凝土，确保混凝土强度满足要求。

（4）混凝土凝固后，进行龙门架基础验收。

2. 龙门架主体结构安装（1）将龙门架主体结构运至施工现场。

（2）按照设计图纸要求，将龙门架主体结构吊装至基础坑上。

（3）调整龙门架主体结构的垂直度，确保符合设计要求。

（4）将龙门架主体结构与基础坑内的预埋件进行焊接，确保连接牢固。

3. 龙门架电气系统安装（1）按照设计图纸要求，安装龙门架电气系统。

（2）连接电气线路，确保线路连接正确、牢固。

（3）进行电气系统调试，确保电气系统正常运行。

4. 龙门架安全防护设施安装（1）按照设计要求，安装限位开关、重载保护装置、防碰撞装置等安全防护设施。

（2）确保安全防护设施安装牢固、可靠。

5. 龙门架验收（1）对龙门架主体结构、电气系统、安全防护设施进行全面检查。

（2）进行试运行，确保龙门架各项功能正常。

（3）办理验收手续，交付使用。

四、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。

2. 施工人员应具备相应的专业技能，确保施工质量。

3. 施工现场应保持整洁，及时清理施工垃圾。

4. 施工过程中，注意保护施工现场环境，减少对周边环境的影响。

一、编制依据1. 《建筑施工安全生产管理条例》2. 《建筑施工扣件式钢管脚手架安全技术规范》3. 《建筑工程施工质量验收统一标准》4. 《建筑工程施工质量验收规范》二、工程概况1. 工程名称：XX建筑工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米4. 施工周期：预计XX个月三、施工准备1. 组织准备：成立专门的龙门架安装施工小组，明确各成员职责。

2. 技术准备：熟悉相关规范、标准，制定详细的施工方案和流程。

3. 材料准备：准备充足的钢管、扣件、横杆、立杆等材料，确保材料质量符合要求。

4. 工具准备：准备扳手、螺丝刀、水平尺、线锤等安装工具。

四、龙门架安装施工方案及流程1. 施工现场平整：确保龙门架基础平整，必要时进行夯实处理。

2. 龙门架基础施工：a. 按照设计要求，测量龙门架基础位置，标记基础范围。

b. 使用挖掘机或人工开挖基础坑，确保坑底平整。

c. 坑底铺设一层碎石，厚度约100mm，进行夯实。

d. 在碎石层上浇筑C30混凝土，厚度300mm，确保混凝土密实。

3. 龙门架安装：a. 将立杆按照设计要求插入基础坑内，确保立杆垂直。

b. 使用线锤调整立杆垂直度，调整至±2mm以内。

c. 将横杆、斜杆、扣件等连接件按照设计要求连接到立杆上。

d. 使用扳手拧紧扣件，确保连接牢固。

e. 安装完毕后，检查龙门架整体结构，确保无变形、扭曲等现象。

4. 龙门架加固：a. 在龙门架顶部安装水平撑杆，确保龙门架整体稳定性。

b. 在龙门架两侧安装斜撑杆，增加龙门架抗倾覆能力。

c. 在龙门架底部安装底撑杆，确保龙门架底部稳定性。

5. 龙门架验收：a. 检查龙门架基础、主体结构、加固措施等是否符合设计要求。

b. 检查龙门架连接件是否连接牢固，扣件是否拧紧。

c. 检查龙门架整体结构是否存在变形、扭曲等现象。

d. 经验收合格后，方可投入使用。

五、施工注意事项1. 施工过程中，严格按照规范、标准进行操作，确保施工安全。

龙门架安装施工方案1. 引言龙门架是一种用于支撑和移动重型设备的结构，广泛应用于工业制造、建筑施工等领域。

龙门架的安装施工是确保设备正常运作的重要环节，本文将介绍龙门架安装施工的方案和注意事项。

2. 施工准备2.1 确定安装位置在进行龙门架安装之前，需要确定安装位置。

安装位置应满足设备操作要求，并考虑到工作环境的安全性和舒适性。

在确定安装位置时，要充分考虑设备的尺寸和重量，以及周围环境的限制因素。

2.2 资源准备安装龙门架需要一些必要的工具和设备，如起重机械、螺栓和螺母、防滑垫、扳手等。

在施工前要检查这些资源是否充足，并确保其质量和性能符合要求。

3. 安装施工步骤3.1 组装龙门架主体首先，需要将龙门架的主体组装起来。

按照龙门架的设计图纸和说明书，将各个主要部件进行组装。

在组装过程中，要仔细检查各个连接部位的紧固性和平整度，确保组装质量。

3.2 修正龙门架的水平度在组装好的龙门架上，要进行水平度的修正。

通过调整支撑点的高度，使得龙门架达到水平状态。

可以使用水平仪或者激光测量仪来进行精确调整，确保龙门架在水平方向上的稳定性。

3.3 安装固定设备部件龙门架的安装施工需要安装一些固定设备部件，如行走轨道、导向轨道等。

在安装这些设备部件时，要根据设计要求进行精确安装，确保其与龙门架的配合性和稳定性。

3.4 进行防护措施龙门架安装后，还需要进行一些防护措施，以确保安全运行。

如安装安全护栏、警示标识等，为工作人员提供良好的工作环境和安全保障。

4. 安装施工注意事项在进行龙门架安装施工时，还需要注意以下事项：•确保施工人员具备必要的技术知识和操作经验，能够熟练操作相关设备和工具。

•在施工过程中，要严格遵守相关安全规范，如佩戴安全帽、安全绳等。

•定期检查龙门架的连接部件，确保其紧固性和稳定性。

•根据使用要求，定期进行龙门架的维护保养，以延长其使用寿命。

5. 结论龙门架安装施工是一个复杂而重要的工作，涉及到设备安全和运行稳定性。

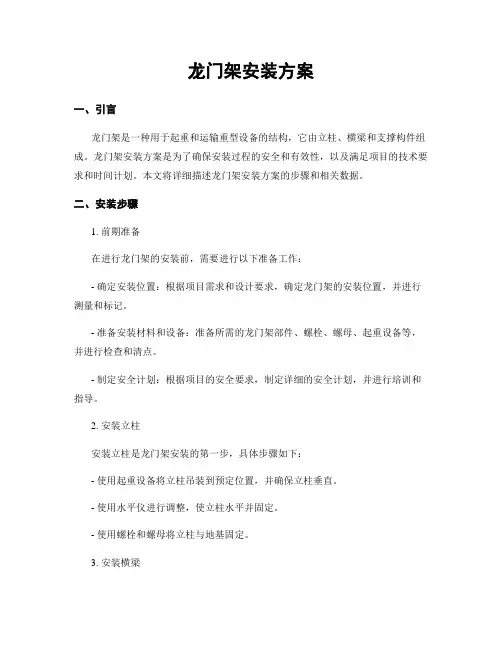

龙门架安装方案一、引言龙门架是一种用于起重和运输重型设备的结构，它由立柱、横梁和支撑构件组成。

龙门架安装方案是为了确保安装过程的安全和有效性，以及满足项目的技术要求和时间计划。

本文将详细描述龙门架安装方案的步骤和相关数据。

二、安装步骤1. 前期准备在进行龙门架的安装前，需要进行以下准备工作：- 确定安装位置：根据项目需求和设计要求，确定龙门架的安装位置，并进行测量和标记。

- 准备安装材料和设备：准备所需的龙门架部件、螺栓、螺母、起重设备等，并进行检查和清点。

- 制定安全计划：根据项目的安全要求，制定详细的安全计划，并进行培训和指导。

2. 安装立柱安装立柱是龙门架安装的第一步，具体步骤如下：- 使用起重设备将立柱吊装到预定位置，并确保立柱垂直。

- 使用水平仪进行调整，使立柱水平并固定。

- 使用螺栓和螺母将立柱与地基固定。

3. 安装横梁安装横梁是龙门架安装的关键步骤，具体步骤如下：- 将横梁吊装到立柱之间的预定位置，并确保横梁水平。

- 使用水平仪进行调整，使横梁水平并固定。

- 使用螺栓和螺母将横梁与立柱连接。

4. 安装支撑构件安装支撑构件是为了增加龙门架的稳定性和承重能力，具体步骤如下：- 将支撑构件吊装到预定位置，并确保与立柱和横梁连接密切。

- 使用螺栓和螺母将支撑构件与立柱和横梁连接。

5. 安装附件安装附件是为了满足项目的特殊要求，例如安装灯具、电缆等，具体步骤如下：- 根据设计要求，将附件安装到龙门架的适当位置。

- 使用螺栓和螺母将附件与龙门架连接。

6. 安全检查和调整完成龙门架的安装后，需要进行安全检查和调整，以确保其稳定性和可靠性，具体步骤如下：- 检查龙门架各部件的连接是否坚固，是否存在松动或者变形等问题。

- 使用水平仪和测量工具进行调整，使龙门架符合设计要求和技术标准。

三、相关数据以下是与龙门架安装方案相关的一些数据，供参考：- 龙门架的高度：10米- 龙门架的宽度：15米- 龙门架的长度：30米- 龙门架的承重能力：100吨- 安装立柱的数量：4根- 安装横梁的数量：2根- 安装支撑构件的数量：8根- 安装附件的数量：根据项目需求而定四、安全注意事项在进行龙门架安装过程中，需要注意以下安全事项：- 确保起重设备的安全性能和操作人员的资质。

龙门架安装方案一、引言龙门架是一种用于起重和搬运重物的设备，广泛应用于工业生产中的仓库、码头、制造业等场所。

本文将详细介绍龙门架的安装方案，包括前期准备工作、安装步骤、安全措施等内容。

二、前期准备工作1. 设计方案：根据实际需求，制定龙门架的设计方案，包括尺寸、承重能力等参数。

2. 材料采购：根据设计方案，采购所需的钢材、螺栓、焊材等材料。

3. 施工人员：组建专业的安装团队，包括工程师、焊工、起重机械操作员等。

三、安装步骤1. 地基施工：根据设计方案，进行地基的施工，确保地基平整、坚固。

2. 安装立柱：根据设计方案和地基要求，将立柱按照一定的间距固定在地基上，采用焊接或螺栓连接方式。

3. 安装横梁：根据设计方案，将横梁安装在立柱上，采用焊接或螺栓连接方式。

4. 安装龙门梁：将龙门梁安装在横梁上，确保龙门梁与横梁之间的连接牢固可靠。

5. 安装配重块：根据设计要求，安装配重块以增加龙门架的稳定性和承重能力。

6. 安装滑车系统：根据设计要求，安装滑车系统，包括滑车、钢丝绳等，确保滑车运行顺畅。

7. 安装安全设施：安装安全防护网、防撞柱等设施，确保工作环境安全。

四、安全措施1. 安全培训：对施工人员进行安全培训，包括操作规范、紧急情况处理等。

2. 安全装备：施工人员必须佩戴安全帽、安全鞋等个人防护装备。

3. 安全检查：在安装过程中，定期进行安全检查，确保设备和施工环境的安全。

4. 防止高空坠落：在施工过程中，采取措施防止人员和物体从高处坠落，如设置安全防护网。

5. 防止电击：在进行电焊作业时，采取必要的防护措施，确保安全。

五、总结龙门架的安装是一项复杂的工程，需要严格按照设计方案和安全规范进行施工。

通过前期准备工作、安装步骤和安全措施的详细介绍，可以确保龙门架的安装质量和施工安全。

在实际施工过程中，应根据具体情况进行调整和优化，并严格遵守相关法律法规和标准要求，确保施工质量和人员安全。

以上是关于龙门架安装方案的详细介绍，希望对您有所帮助。

龙门架安装方案一、引言龙门架是一种用于起重和运输重型物体的设备，广泛应用于工业生产和建筑工地。

本文将详细介绍龙门架安装方案，包括安装步骤、所需材料和设备、安全措施等内容。

二、安装步骤1. 准备工作a. 确定安装位置：根据工地布局和使用需求，确定龙门架的安装位置。

b. 测量和标记：使用测量工具测量安装位置的尺寸，并在地面上进行标记。

2. 安装基础a. 准备材料：根据设计要求，准备混凝土、钢筋等材料。

b. 打地基：在标记好的位置挖掘地基，深度和尺寸根据设计要求确定。

c. 浇筑混凝土：将混凝土倒入地基中，并使用振动器进行压实和平整。

d. 安装锚固件：在混凝土未完全干燥之前，将锚固件固定在基础上。

3. 安装龙门架a. 准备材料和设备：根据设计要求，准备龙门架和相应的安装工具。

b. 组装龙门架：根据龙门架的组装图纸，按照顺序组装龙门架的各个部件。

c. 安装龙门架：使用吊车或起重机将龙门架吊起，并将其放置在预先安装好的锚固件上。

d. 固定龙门架：使用螺栓或焊接等方式将龙门架固定在锚固件上，确保其稳固和牢固。

4. 安装配件a. 安装导轨：根据设计要求，在龙门架上安装导轨，以便物体的移动和定位。

b. 安装电气设备：根据需要，安装龙门架所需的电气设备，如电动机、控制柜等。

c. 连接管道：根据需要，连接气源、水源等管道，确保龙门架正常运行所需的资源供应。

5. 安全措施a. 安全培训：在安装过程中，对参与人员进行安全培训，包括操作规程、紧急情况处理等内容。

b. 使用防护设备：确保安装人员佩戴必要的防护设备，如安全帽、安全鞋等。

c. 检查设备：在安装完成后，对龙门架和相关设备进行检查，确保其符合安全要求。

d. 安全操作：在使用龙门架时，操作人员应按照操作手册进行操作，并遵守相关安全规定。

三、所需材料和设备1. 材料a. 混凝土：用于基础的浇筑。

b. 钢筋：用于基础的加固。

c. 锚固件：用于固定龙门架。

d. 导轨：用于物体的移动和定位。

龙门架安装方案一、项目背景龙门架是一种用于起重和搬运重物的设备，常见于工业生产线和物流仓储中。

本文将提供一种标准的龙门架安装方案，以确保安全、高效地完成龙门架的安装工作。

二、安装准备1. 确定安装位置：根据实际需求和工作场地的布局，确定龙门架的安装位置，并确保该位置能够承受龙门架的分量和工作负荷。

2. 准备安装材料：根据龙门架的规格和要求，准备所需的钢材、螺栓、螺母、焊接材料等。

3. 安全措施：提供必要的安全设施，如安全帽、手套、护目镜等，确保施工人员的安全。

三、施工步骤1. 绘制安装图纸：根据实际情况，绘制龙门架的安装图纸，包括各个部件的尺寸、位置和连接方式等。

2. 安装立柱：根据图纸要求，在安装位置上进行地基的施工，然后将立柱按照图纸要求进行定位和固定。

3. 安装横梁：根据图纸要求，将横梁的两端分别与立柱连接，使用螺栓和螺母进行固定。

4. 安装龙门架主梁：根据图纸要求，将龙门架主梁安装在横梁上，使用焊接材料进行固定。

5. 安装配重块：根据实际需求，将配重块按照图纸要求安装在龙门架上，以提供平衡和稳定的作用。

6. 安装滑轮系统：根据图纸要求，将滑轮系统安装在龙门架上，以实现起重和搬运的功能。

7. 检查和调试：完成安装后，对龙门架进行全面检查，确保各个部件的连接坚固、运行正常，并进行必要的调试和修正。

四、安全注意事项1. 施工人员必须佩戴安全帽、手套、护目镜等个人防护装备，确保施工安全。

2. 施工现场必须设置明显的安全警示标识，以提醒他人注意安全。

3. 在安装过程中，严禁超负荷使用龙门架，以免发生事故。

4. 施工人员必须熟悉使用各种工具和设备的方法，并按照操作规程进行操作。

5. 安装过程中，如发现任何异常情况或者存在安全隐患，应即将停工并报告相关负责人。

五、安装验收1. 完成安装后，进行全面的验收工作，检查龙门架各个部件的安装质量和连接情况。

2. 进行龙门架的静态和动态试验，确保其稳定性和运行正常。

龙门架安装方案一、引言龙门架是一种用于起重和搬运重物的设备，广泛应用于工业生产和建筑工地。

本文将详细介绍龙门架的安装方案，包括施工准备、安装步骤、安全措施以及质量控制等内容。

二、施工准备1. 确定安装位置：根据工程需求和设计要求，确定龙门架的安装位置，并进行现场勘测和测量。

2. 准备材料和设备：根据设计图纸和施工方案，准备所需的龙门架构件、螺栓、起重设备等。

3. 确定安装人员：根据工程规模和安装难度，确定具备相关经验和资质的安装人员，并组织培训和技术交流会议。

三、安装步骤1. 基础施工：根据设计要求，进行龙门架基础的施工，包括挖掘基坑、浇筑混凝土等。

确保基础牢固稳定。

2. 安装主梁：根据设计图纸，将主梁按照一定的顺序进行组装，并使用螺栓进行连接。

确保主梁的平整度和垂直度。

3. 安装立柱：将立柱按照设计要求放置在基础上，并使用螺栓进行固定。

确保立柱的垂直度和稳定性。

4. 安装横梁：将横梁按照设计要求放置在主梁上，并使用螺栓进行连接。

确保横梁的水平度和稳定性。

5. 安装配件：根据设计要求，安装龙门架的各种配件，如防护网、安全门等。

确保配件的牢固性和安全性。

6. 质量检验：对已安装的龙门架进行质量检验，包括尺寸、平整度、垂直度等方面的检查。

确保安装质量符合相关标准和规范。

四、安全措施1. 安全培训：在施工前，对参与安装工作的人员进行安全培训，包括操作规程、安全注意事项等。

2. 安全防护：在施工现场设置安全警示标志，并配备必要的安全防护设施，如安全网、安全带等。

3. 安全监控：安装监控摄像头，对施工现场进行实时监控，及时发现和处理安全隐患。

4. 安全检查：定期进行安全检查，发现问题及时整改，并记录安全检查情况。

五、质量控制1. 施工记录：对施工过程进行详细记录，包括安装时间、施工人员、使用材料等，以备后期查验。

2. 质量检验：对安装完成的龙门架进行质量检验，确保尺寸、平整度、垂直度等符合设计要求。

3. 质量整改：对发现的质量问题进行整改，确保龙门架的安装质量达到标准要求。

工程龙门架安装施工方案一、工程概述本工程为一处规模较大的工业企业厂房，需要进行工程龙门架的安装。

工程龙门架是一种用于吊装和悬挂重物的设备，通常安装在工厂、仓库等场所，用于提高货物的装卸效率和安全性。

本工程的工程龙门架需要安装在生产车间内，用于搬运和堆放重型机械设备。

二、安装前准备1. 工程龙门架清点在安装工程龙门架前，需要对购买的设备进行清点，确保设备完整无损。

清点时，需要检查龙门架主梁、横梁、电机、电气控制箱等部件，确保一切正常。

2. 选址测量选取适宜的安装位置。

测量工程龙门架的安装位置及周围环境，确保安装位置符合安全要求和施工需要。

3. 基础准备在选址测量合适的位置后，需要对基础进行准备。

根据工程龙门架的规格和要求进行基础的浇筑和加固，确保基础牢固稳定、符合规范。

4. 施工计划制定详细的施工计划，包括安装顺序、安装工艺、安装时间、人员配备等，确保施工有条不紊。

三、安装工艺1. 安装主梁首先需要安装工程龙门架的主梁，主梁是整个工程龙门架的主体结构，安装过程需要借助起重设备，将主梁逐个吊装至预定位置。

2. 安装横梁在主梁安装完成后，需要安装横梁。

根据设计要求和工艺流程，将横梁逐个安装至主梁上，确保横梁与主梁的连接牢固。

3. 安装电机及电气控制箱安装工程龙门架的电机和电气控制箱，接线调试工作。

4. 安装滑轮及钢丝绳将滑轮和钢丝绳安装于龙门架上，确保安装过程中滑轮与钢丝绳的连接牢固、运转灵活。

5. 安装安全设施安装防护装置、限位装置、安全检测装置等安全设施，确保工程龙门架在使用过程中安全可靠。

6. 调试检测安装完成后进行调试检测工作，确保设备各项功能正常、安全可靠。

四、安装后的清理清理安装现场，收集并处理施工中的垃圾和废料，保持安装现场的整洁。

五、安全质量监督在安装工程龙门架的整个过程中，对施工人员进行安全教育培训，强化安全责任意识，确保施工过程安全可靠。

严格按照设计图纸和施工工艺进行施工，严格按照相关规范对设备进行安装、调试和检测，确保安装质量。
