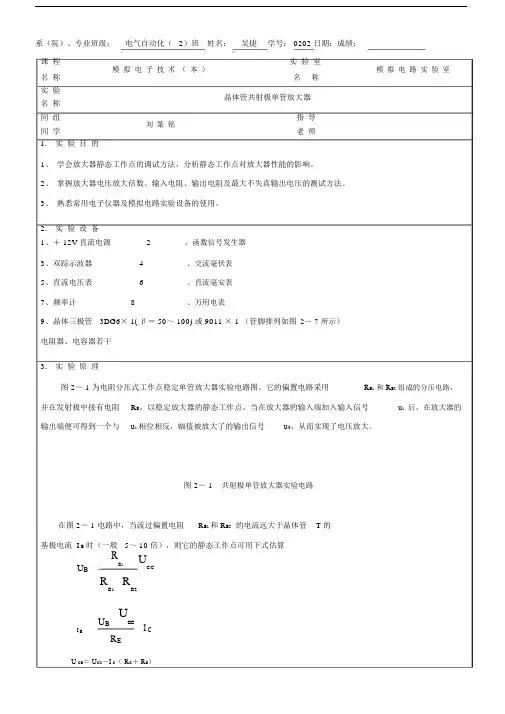

系（院）、专业班级：电气自动化（2）班姓名：吴捷学号： 0202 日期：成绩：课程实验室模拟电子技术（本）模拟电路实验室名称名称实验晶体管共射极单管放大器名称同组刘桀铭指导同学老师1.实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

2.实验设备1、＋ 12V 直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、直流毫安表7、频率计8、万用电表9、晶体三极管3DG6× 1( β＝ 50～ 100) 或 9011 × 1 （管脚排列如图2－ 7 所示）电阻器、电容器若干3.实验原理图 2－ 1 为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和 R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。

图 2－ 1共射极单管放大器实验电路在图 2－ 1 电路中，当流过偏置电阻R B1和 R B2的电流远大于晶体管T 的基极电流 I B时（一般5～ 10 倍），则它的静态工作点可用下式估算U BRB1UCC RB1RB2U BUBEI CI ER EU CE＝ U CC－I C（ R C＋ R E）电压放大倍数A VβR C // R L rbe输入电阻R i＝R B1 // R B2 // r be输出电阻R O≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

竭诚为您提供优质文档/双击可除单级晶体管放大电路实验报告篇一：晶体管单级放大器实验报告晶体管单级放大器一.试验目的（1）掌握multisium11.0仿真软件分析单级放大器主要性能指标的方法。

（2）掌握晶体管放大器静态工作点的测试和调整方法，观察静态工作点对放大器输出波形的影响。

（3）测量放大器的放大倍数，输入电阻和输出电阻。

二.试验原理及电路VbQ=Rb2Vcc/(Rb1+Rb2)IcQ=IeQ=(VbQ-VbeQ)/ReIbQ=IcQ/β;VceQ=Vcc-IcQ(Rc+Re)晶体管单级放大器1.静态工作点的选择和测量放大器的基本任务是不失真的放大信号。

为了获得最大输出电压，静态工作点应选在输出特性曲线交流负载线的中点。

若工作点选的太高会饱和失真；选的太低会截止失真。

静态工作点的测量是指接通电源电压后放大器不加信号，测量晶体管集电极电流IcQ和管压降VceQ。

本试验中，静态工作点的调整就是用示波器观察输出波形，让信号达到最大限度的不失真。

当搭接好电路，在输入端引入正弦信号，用示波器输出。

静态工作点具体调整步骤如下：具有最大动态范围的静态工作点图根据示波器观察到的现象，做出不同的调整，反复进行。

当加大输入信号，两种失真同时出现，减小输入信号，两种失真同时消失，可以认为此时静态工作点正好处于交流负载线的中点，这就是静态工作点。

去点信号源，测量此时的VcQ，就得到了静态工作点。

2.电压放大倍数的测量电压放大倍数是输出电压V0与输入电压Vi之比Av=V0/Vi3、输入电阻和输出电阻的测量（1）输入电阻。

放大电路的输入电阻Ri可用电流电压法测量求得，测试电路如图2.1-3（a）所示。

在输入回路中串接一外接电阻R=1KΩ，用示波器分别测出电阻两端的电压Vs和Vi，则可求得放大电路的输入电阻Ri为(a)(b)oVo-电阻R值不宜取得过大，否则会引入干扰；但也不能取得过小，否则测量误差比较大。

通常取与Ri为同一数量级比较合适。

竭诚为您提供优质文档/双击可除单管放大器实验报告实验总结篇一：单管放大电路实验报告单管放大电路一、实验目的1.掌握放大电路直流工作点的调整与测量方法；2．掌握放大电路主要性能指标的测量方法；3．了解直流工作点对放大电路动态特性的影响；4．掌握射极负反馈电阻对放大电路特性的影响；5．了解射极跟随器的基本特性。

二、实验电路实验电路如图2.1所示。

图中可变电阻Rw是为调节晶体管静态工作点而设置的。

三、实验原理1.静态工作点的估算将基极偏置电路Vcc，Rb1和Rb2用戴维南定理等效成电压源。

开路电压Vbb?Rb2Vcc，内阻Rb1?Rb2Rb?Rb1//Rb2则IbQ?Vbb?VbeQRb?(??1)(Re1?Re2)，IcQ??IbQVceQ?Vcc?(Rc?Re1?Re2)IcQ可见，静态工作点与电路元件参数及晶体管β均有关。

在实际工作中，一般是通过改变上偏置电阻Rb1（调节电位器Rw）来调节静态工作点的。

Rw调大，工作点降低（IcQ 减小），Rw调小，工作点升高（IcQ增加）。

一般为方便起见，通过间接方法测量IcQ，先测Ve，IcQ?IeQ?Ve/(Re1?Re2)。

2.放大电路的电压增益与输入、输出电阻?u???(Rc//RL)Ri?Rb1//Rb2//rbeRo?Rcrbe式中晶体管的输入电阻rbe＝rbb′＋（β＋1）VT/IeQ ≈rbb′＋（β＋1）×26/IcQ（室温）。

3.放大电路电压增益的幅频特性放大电路一般含有电抗元件，使得电路对不同频率的信号具有不同的放大能力，即电压增益是频率的函数。

电压增益的大小与频率的函数关系即是幅频特性。

一般用逐点法进行测量。

测量时要保持输入信号幅度不变，改变信号的频率，逐点测量不同频率点的电压增益，以各点数据描绘出特性曲线。

由曲线确定出放大电路的上、下限截止频率fh、fL和频带宽度bw＝fh－fL。

需要注意，测量放大电路的动态指标必须在输出波形不失真的条件下进行，因此输入信号不能太大，一般应使用示波器监视输出电压波形。

西工大模电实验报告记录————————————————————————————————作者：————————————————————————————————日期：模拟电子技术基础实验报告目录实验一单极共射放大电路实验二集成运算放大器的线性应用实验三多级负反馈放大电路实验四RC正弦波振荡器实验五方波发生器实验六有源滤波器综合设计实验用运算放大器组成万用表的设计实验一单极共射放大电路一、实验目的1、掌握用MultiSim仿真软件分析单级放大器主要性能指标的方法。

2、掌握晶体管放大器静态工作点的调试和调整方法，观察静态工作点对放大器输出波形的影响。

3、测量放大器的放大倍数、输入电阻和输出电阻。

4、掌握用MultiSim仿真软件分析单级放大器的频率特性的方法。

5、测量放大器的幅频特性。

二、实验原理及结果如图所示：1.静态工作点的调整和测量（1） 输入端加入1KHz 、幅度为50mV 的正弦波，如图所示。

当按照上述要求搭接好电路后，用示波器观察输出。

静态工作点具体调整步骤如下： 现象 出现截止失真 出现饱和失真 两种失真都出现 无失真 动作 减小W R增大W R减小输入信号加大输入信号根据示波器上观察到的现象，做出不同的调整动作，反复进行，使示波器所显示的输出波形达到最大不失真。

（2） 撤掉信号发生器，使输入信号电压0i V ，用万用表测量三极管的三个极分别对地的电压，,,,,E B C CEQ CQ V V V V I ，根据EQ EQ EV I R =算出CQ EQ I I =.将测量值记录于下表，并与估算值进行比较。

理论估算值实际测量值B VC VE VCE VC IB VC VE VCE VC I2.913v7.976v2.213v5.763v2.012mA2.881V8.069V2.173V5.912V1.964mA2.电压放大倍数的测量（1）输入信号为1kHz 、幅度为50mV 的正弦信号，输出端开路时，示波器分别测出i V ，o V 的大小，然后算出电压放大倍数。

晶体管单管‎放大器一、实验目的1、了解和熟悉‎掌握晶体管‎单管放大器‎2、学会放大器‎静态工作点‎的调试方法‎，分析静态工‎作点对放大‎器性能的影‎响。

3、掌握放大器‎电压放大倍‎数、输入电阻、输出电阻及‎最大不失真‎输出电压的‎测试方法。

4、熟悉常用电‎子仪器及模‎拟电路实验‎设备的使用‎。

二、实验原理图2－1为电阻分‎压式工作点‎稳定单管放‎大器实验电‎路图。

它的偏置电‎路采用RB‎1和RB2‎组成的分压‎电路，并在发射极‎中接有电阻‎R E，以稳定放大‎器的静态工‎作点。

当在放大器‎的输入端加‎入输入信号‎u i后，在放大器的‎输出端便可‎得到一个与‎u i相位相‎反，幅值被放大‎了的输出信‎号u0，从而实现了‎电压放大。

1、放大器静态‎工作点的测‎量与调试1) 静态工作点‎的测量测量放大器‎的静态工作‎点，应在输入信‎号u i＝0的情况下‎进行，即将放大器‎输入端与地‎端短接，然后选用量‎程合适的直‎流毫安表和‎直流电压表‎，分别测量晶‎体管的集电‎极电流IC ‎以及各电极‎对地的电位‎UB 、UC 和UE ‎。

一般实验中‎，为了避免断‎开集电极，所以采用测‎量电压UE ‎或U C ，然后算出I ‎C 的方法，例如，只要测出U ‎E ，即可用E E E C R U I I =≈算出I C （也可根据CCCCC R U U I -=，由UC 确定‎I C）， 同时也能算‎出U B E ＝U B －U E ，U CE ＝U C －U E 。

为了减小误‎差，提高测量精‎度，应选用内阻‎较高的直流‎电压表。

三、实验设备与‎器件1、＋12V 直流‎电源2、函数信号发‎生器3、双踪示波器‎4、交流毫伏表‎5、直流电压表‎6、直流毫安表‎7、频率计8、万用电表9、晶体三极管‎3D G6×1(β＝50～100)或9011‎×1 （管脚排列如‎图2－7所示） 四、实验内容实验电路如‎图2－1所示。

晶体管单管放大器一、实验目的1、 了解和熟悉掌握晶体管单管放大器2、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

4、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0,从而实现了电压放大。

1、 放大器静态工作点的测量与调试 1） 静态工作点的测量测量放大器的静态工作点,应在输入信号ui ＝0的情况下进行, 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC 以及各电极对地的电位UB 、UC 和UE 。

一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ,然后算出I C 的方法，例如，只要测出U E ，即可用E E E C R U I I =≈算出I C（也可根据CCCCC R U U I -=，由U C 确定I C ）, 同时也能算出U BE ＝U B －U E ,U CE ＝U C －U E 。

为了减小误差，提高测量精度,应选用内阻较高的直流电压表。

三、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、直流毫安表7、频率计8、万用电表9、晶体三极管3DG6×1（β＝50～100)或9011×1 (管脚排列如图2－7所示) 四、实验内容实验电路如图2－1所示。

1、调试静态工作点连接电路，接通直流电源前，将函数信号发生器关闭。

接通＋12V 电源、调节R W ，使U E ＝2.2V(即I C ＝2.0mA,或RC1两端的直流电压为4。

篇一:[晶体管共射极单管放大器实验报告]实验二晶体管共射极单管放大器实验二晶体管共射极单管放大器一、实验目的1、掌握共射单管放大电路的设计方法。

2、学会放大器静态工作点的调试方法，理解电路元件参数对静态工作点和放大器性能的影响。

3、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

4、熟悉常用电子仪器及模拟电路实验设备的使用。

二、放大电路设计要求1、设计一个负载电阻为RL=4KΩ，电压放大倍数为|Au|>50的静态工作点稳定的放大电路。

晶体管可选择3DG6、9011电流放大系数β=60～150，ICM≥100mA， PCM≥450mW。

2、画出放大电路的原理图，可以利用Multisim 8进行仿真或者在实验设备上实现，并按要求测量出放大电路的各项指标。

三、实验原理1、原理简述图1为电阻分压式静态工作点稳定放大器电路。

它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。

图1 共射极单管放大器实验电路2、静态参数分析在图1电路中，当流过偏置电阻RB1和RB2 的电流远大于晶体管T 的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算（2-1）（2-2）UCE＝UCC－IC（RC＋RE）（2-3）3、动态参数分析电压放大倍数（2-4）输入电阻Ri＝RB1 // RB2 / / rbe （2-5）输出电阻RO≈RC （2-6）4、电路参数的设计(1)电阻RE的选择根据式（2-1）和（2-2）得（2-7）式中β的取值范围为60-150之间，UB选择3-5V，IB可根据β和ICM选择。

(2)电阻RB1，RB2的选择流过RB2的电流IRB一般为（5-10）IB，所以，RB1，RB2可由下式确定（2-8）（2-9）(3)电阻RC的选择根据式（2-3）得（2-10）式中，具体选择RC时，应满足电压放大倍数|Au|的要求。

模拟电子技术基础实验报告目录实验一单极共射放大电路实验二集成运算放大器的线性应用实验三多级负反馈放大电路实验四RC正弦波振荡器实验五方波发生器实验六有源滤波器综合设计实验用运算放大器组成万用表的设计实验一单极共射放大电路一、实验目的1、掌握用MultiSim仿真软件分析单级放大器主要性能指标的方法。

2、掌握晶体管放大器静态工作点的调试和调整方法，观察静态工作点对放大器输出波形的影响。

3、测量放大器的放大倍数、输入电阻和输出电阻。

4、掌握用MultiSim仿真软件分析单级放大器的频率特性的方法。

5、测量放大器的幅频特性。

二、实验原理及结果如图所示：1.静态工作点的调整和测量（1）输入端加入1KHz、幅度为50mV的正弦波，如图所示。

当按照上述要求搭接好电路后，用示波器观察输出。

静态工作点具体调整步骤如下：根据示波器上观察到的现象，做出不同的调整动作，反复进行，使示波器所显示的输出波形达到最大不失真。

（2）撤掉信号发生器，使输入信号电压0V ，用万用表测量三极管i的三个极分别对地的电压，,,,,E B C CEQ CQ V V V V I ，根据EQ EQ EV I R =算出CQ EQ I I =.将测量值记录于下表，并与估算值进行比较。

2.电压放大倍数的测量（1）输入信号为1kHz 、幅度为50mV 的正弦信号，输出端开路时，示波器分别测出i V ，o V 的大小，然后算出电压放大倍数。

数据如下：i V =-70.708mV o V =1.227VA1=iOV V =-17.353 （2）输出端接入2k 的负载电阻Rl,保持输出电压i V 不变，测出此时的输出电压o V ，并算出此时的电压放大倍数，分析负载对放大电路的影响。

数据如下：i V =-70.708mV o V =614.893mVAv=iOV V =-8.696 （3） 用示波器双踪观察o V 和i V 的波形，比较相位关系。

相位互差180度3、输入电阻和输出电阻的测量（1）用示波器分别测出电阻两端的电压S V 和i V ，便可算出放大电路的输入电阻i R 的大小，如图所示:图——负载开路时的电路图——接入负载时的电路（2）根据测得的负载开路时的输出电压'O V ，和接入2K Ω负载时的输出电压O V ，便可算出放大电路的输出电阻O R 。

模拟电子技术基础实验报告目录实验一单极共射放大电路实验二集成运算放大器的线性应用实验三多级负反馈放大电路实验四RC正弦波振荡器实验五方波发生器实验六有源滤波器综合设计实验用运算放大器组成万用表的设计实验一单极共射放大电路一、实验目的1、掌握用MultiSim仿真软件分析单级放大器主要性能指标的方法。

2、掌握晶体管放大器静态工作点的调试和调整方法，观察静态工作点对放大器输出波形的影响。

3、测量放大器的放大倍数、输入电阻和输出电阻。

4、掌握用MultiSim仿真软件分析单级放大器的频率特性的方法。

5、测量放大器的幅频特性。

二、实验原理及结果如图所示：1.静态工作点的调整和测量（1）输入端加入1KHz、幅度为50mV的正弦波，如图所示。

当按照上述要求搭接好电路后，用示波器观察输出。

静态工作点具体调整步骤如下：根据示波器上观察到的现象，做出不同的调整动作，反复进行，使示波器所显示的输出波形达到最大不失真。

（2）撤掉信号发生器，使输入信号电压0V ，用万用表测量三极管i的三个极分别对地的电压，,,,,E B C CEQ CQ V V V V I ，根据EQ EQ EV I R =算出CQ EQ I I =.将测量值记录于下表，并与估算值进行比较。

2.电压放大倍数的测量（1）输入信号为1kHz 、幅度为50mV 的正弦信号，输出端开路时，示波器分别测出i V ，o V 的大小，然后算出电压放大倍数。

数据如下：i V =-70.708mV o V =1.227VA1=iOV V =-17.353 （2）输出端接入2k 的负载电阻Rl,保持输出电压i V 不变，测出此时的输出电压o V ，并算出此时的电压放大倍数，分析负载对放大电路的影响。

数据如下：i V =-70.708mV o V =614.893mVAv=iOV V =-8.696 （3） 用示波器双踪观察o V 和i V 的波形，比较相位关系。

相位互差180度3、输入电阻和输出电阻的测量（1）用示波器分别测出电阻两端的电压S V 和i V ，便可算出放大电路的输入电阻i R 的大小，如图所示:图——负载开路时的电路图——接入负载时的电路（2）根据测得的负载开路时的输出电压'O V ，和接入2K Ω负载时的输出电压O V ，便可算出放大电路的输出电阻O R 。

模拟电子技术基础实验实验报告一、共射放大电路1.实验目的(1)掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。

(2)熟悉常用电子仪器的使用方法，熟悉基本电子元器件的作用。

(3)学会并熟悉“先静态后动态”的电子线路的基本调试方法。

(4)分析静态工作点对放大器性能的影响，学会调试放大器的静态工作点。

(5)掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

(6)测量放大电路的频率特性。

2.实验内容(1)电路仿真1.1 静态工作点选择①根据XSC1的显示，按如下方法进行操作：②当滑动变阻器R7设置为11%时，有最大不失真电压。

1.2 静态工作点测量①将交流电源置零，用万用表测量静态工作点。

1.3 电压放大倍数测量①加入1kHz，100mV正弦波信号。

测量R L= ∞时输入输出电压有效值大小。

②测量LR= 2kΩ时输入输出电压有效值大小。

1.4输入输出电阻测量①输入电阻测量。

根据可计算得到输入电阻。

②输出电阻测量。

根据可得到输出电阻。

1.5动态参数结果汇总(2)实验室实测2.1 静态工作点实测2.2 动态参数实测3.总结与讨论(1)共射组态放大器会使输入输出电压反相。

(2)L R会影响输出电阻、放大倍数。

二、集成运算放大器1.实验目的(1)加深对集成运算放大器的基本应用电路和性能参数的理解。

(2)了解集成运算放大器的特点，掌握集成运算放大器的正确使用方法和基本应用电路。

(3) 掌握由运算放大器组成的比例、加法、减法、积分和微分等基本运算电路的功能。

(4)进一步熟悉仿真软件的使用。

2.实验内容 (1)电路仿真集成运放是一种具有高电压放大倍数的直接耦合器件。

当外部接入有不同的线性或非线性元器件组成的输入负反馈电路时，可以灵活的实现各种函数关系 ，在线性应用方面，可组成加法、减法、比例。

积分、微分、对数等模拟运算电路。

在大多数情况下，将运放视为理想的，即在一般讨论中，以下三条基本结论是普遍使用的：①开环电压增益∞=u A②运放的两个输入端电压近似相等，即-V V =+，称为“虚短”。

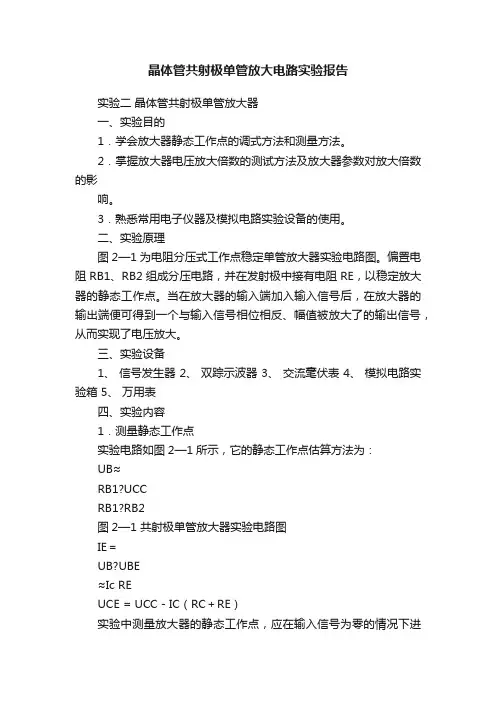

晶体管共射极单管放大电路实验报告实验二晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。

2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。

3．熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。

偏置电阻RB1、RB2组成分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。

三、实验设备1、信号发生器2、双踪示波器3、交流毫伏表4、模拟电路实验箱5、万用表四、实验内容1．测量静态工作点实验电路如图2—1所示，它的静态工作点估算方法为：UB≈RB1?UCCRB1?RB2图2—1 共射极单管放大器实验电路图IE＝UB?UBE≈Ic REUCE = UCC－IC（RC＋RE）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。

1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V电源位置）。

2）检查接线无误后，接通电源。

3）用万用表的直流10V挡测量UE = 2V左右，如果偏差太大可调节静态工作点（电位器RP）。

然后测量UB、UC，记入表2—1中。

表2—1B2所有测量结果记入表2—1中。

5）根据实验结果可用：IC≈IE ＝U?UCUE或IC＝CCRCREUBE＝UB－UEUCE＝UC－UE计算出放大器的静态工作点。

2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。

1）检查线路无误后，接通电源。

从信号发生器输出一个频率为1KHz、幅值为10mv（用毫伏表测量ui）的正弦信号加入到放大器输入端。

2）用示波器观察放大器输出电压的波形，在波形不失真的条件下用交流毫伏表测量下表中三种情况下的输出电压值，记入表中。

晶体管共射极单管放大器实验报告实验报告：晶体管共射极单管放大器一、实验目的：1、理解晶体管共射极单管放大器的工作原理；2、掌握电路的基本搭建和调试方法；3、测量放大器的输入输出特性，并对实验结果进行分析。

二、实验器材：1、晶体管2N3904；2、直流电源；3、信号发生器；4、示波器；5、电流表；6、电压表。

三、实验步骤：1、拿出晶体管，根据其引脚标记分别将发射极、基极、集电极连接至电路板上；2、搭建晶体管共射极单管放大器电路，其中集电极连接至直流电源正极，基极连接至信号发生器，电阻连接至负载电阻；3、接通电源后，调节信号发生器频率和幅度使之适合实验要求；4、使用示波器分别测量输入电压、输出电压并记录；5、改变信号发生器频率和幅度，再次进行测量，并记录数据；6、根据实验数据计算电压放大倍数和功率放大倍数，并进行分析。

四、实验结果：在实验过程中，我们分别记录了不同频率下的输入电压和输出电压，并计算了电压放大倍数和功率放大倍数的数值。

五、实验分析：1、根据实验结果，我们可以得到该晶体管共射极单管放大器在不同频率下的电压放大倍数和功率放大倍数的变化规律；2、在一定频率范围内，电压放大倍数和功率放大倍数趋于稳定；3、理论上，晶体管的最大功率放大倍数为静态输入电阻与电路整体集电极负载阻值之比；4、实验结果与理论值有一定误差，可能是因为实际电路中存在导线、电阻等元件的内阻，使得电路整体集电极负载阻值与理论值有所不同；5、实验中还需注意调试电路时，选取适当的工作点，以保证对于各种信号输入的良好放大效果。

六、实验总结：通过本次实验，我们深入了解了晶体管共射极单管放大器的工作原理，并学会了搭建和调试该电路的方法。

同时，我们掌握了测量放大器的输入输出特性，并对实验结果进行了分析。

在实验过程中，我们还发现实验结果与理论值存在一定误差，需要进一步优化电路搭建和调试的方法。

通过本次实验，我们对晶体管共射极单管放大器有了更深入的了解，为今后的学习和研究打下了基础。

晶体管共射极单管放大器__实验报告实验一晶体管共射极单管放大器实验报告一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2-1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号uo，从而实现了电压放大。

图2-1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T的基极电流IB时（一般5～10倍），静态工作点Q可用下列公式估算：电压放大倍数:输入电阻Ri=RB1//RB2//rbe输出电阻RO≈RC由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，必须测量和调试。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1. 放大器静态工作点的测量与调试（1）静态工作点的测量测量放大器的静态工作点，应在输入信号ui＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB、UC和UE。

一般实验中，为了避免断开集电极，所以采用测量电压UE 或UC，然后算出IC的方法，例如，只要测出UE，即可用算出IC（也可根据－UE，UCE＝UC－UE。

凯2014模拟电子实验总结报告计算机学院班号：10031201学号：2012302606姓名：刘凯目录实验一：晶体管单级放大器............................................................................................... (3)一、实验目的............................................................................................... . (3)二、实验原理............................................................................................... . (3)三、实验内容............................................................................................... . (4)四、实验结果............................................................................................... . (5)实验二：多级负反馈放大器的研究 (6)一、实验目的............................................................................................... . (6)二、实验原理............................................................................................... . (6)三、实验内容............................................................................................... .. (10)四、实验结果...............................................................................................凯 (11)实验三：功率放大器............................................................................................... . (17)一、实验目的............................................................................................... .. (17)二、实验原理............................................................................................... .. (17)三、实验内容............................................................................................... .. (18)四、实验结果............................................................................................... .. (19)实验四：RC文氏电桥振荡器............................................................................................... .. (23)一、实验目的............................................................................................... .. (23)二、实验原理............................................................................................... .. (23)三、实验内容............................................................................................... .. (24)四、实验结果............................................................................................... .. (25)实验五：有源滤波器............................................................................................... . (26)一、实验目的............................................................................................... .. (26)二、实验原理............................................................................................... .. (26)凯三、实验内容............................................................................................... .. (27)四、实验结果............................................................................................... .. (28)实验六：电压比较器与矩形波发生器 (29)一、实验目的............................................................................................... .. (29)二、实验原理............................................................................................... .. (29)三、实验内容............................................................................................... .. (31)四、实验结果............................................................................................... .. (32)实验七：............................................................................................. .. (35)一、实验目的............................................................................................... .. (35)二、设计要求............................................................................................... .. (35)三、实验原理............................................................................................... .. (35)四、电路设计............................................................................................... .. (39)五、电路元器件选择............................................................................................... .. (39)六、实验结果...............................................................................................凯 (40)七、注意事项............................................................................................... .. (41)实验一：晶体管单级放大器一、实验目的（1）掌握晶体管放大器静态工作点的测试和调整方法，观察静态工作点的对放大器输出的影响（2）测量放大器的放大倍数、输出电阻，输入电阻二、实验原理实验电路如图所示，采用基极固定分压式偏置电路。

《模电实验报告范文》晶体共射极单管放大器班级：_计算机科学与技术五班姓名：学号：520日期：1.实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

2.实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。

图2-1共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算UBRB1UCCRB1RB2UUBEIEBICREUCE＝UCC－IC（RC＋RE）电压放大倍数βAVRC//RLrbe输入电阻Ri＝RB1//RB2//rbe输出电阻RO≈RC由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、放大器静态工作点的测量与调试1)静态工作点的测量测量放大器的静态工作点，应在输入信号ui＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC以及各电极对地的电位UB、UC和UE。

晶体管单级放大电路实验报告实验目的通过设计和实现晶体管单级放大电路，掌握单级放大电路的基本原理和操作方法，理解晶体管的放大特性并掌握实际应用。

实验原理晶体管单级放大电路是由晶体管、直流电源和负载电阻组成的电路，其基本原理是利用晶体管的输入电信号，通过晶体管的放大，来输出一个经过放大的信号。

在本次实验中，我们选择了 NPN型晶体管 BC547B，此晶体管的三个引脚分别为：基极（B）、发射极（E）、集电极（C），如图1所示。

图1. 晶体管引脚示意图其中，B极接收输入信号，C极输出信号，E极是基极和集电极之间等效的二极管，用来稳定电流。

晶体管单级放大电路如图2所示。

图2. 晶体管单级放大电路示意图当输入信号为正半周时，晶体管的B极被正电荷所激励，使得晶体管中的电流增大，进而放大输入信号。
