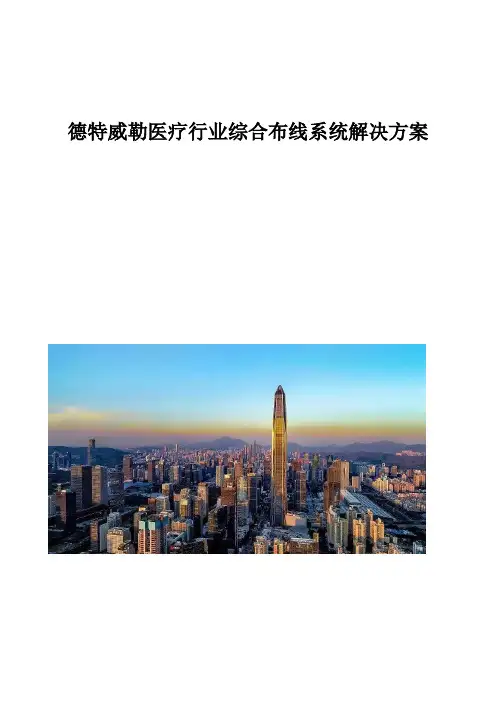

德特威勒医疗行业综合布线系统解决方案
导读
进入21世纪以来，医院的信息化建设越来越为医院领导层所重视，在全国范围内，大批新建医院和医院改造中都充分考虑了医疗信息系统，智能化系统在医院的应用，用计算机和信息系统武装医院，让他们成为医护人员手中的常用工具，对于医院的现代化建设起到了很有效的促进作用。

进入21世纪以来，医院的信息化建设越来越为医院领导层所重视，在全国范围内，大批新建医院和医院改造中都充分考虑了医疗信息系统，智能化系统在医院的应用，用计算机和信息系统武装医院，让他们成为医护人员手中的常用工具，对于医院的现代化建设起到了很有效的促进作用。

综合布线系统作为信息传递的媒介，如何高效、安全、稳定的实现医疗信息的互联互通，如何实现在紧急状态下实现快速部署，将会在较长的一段时期内成为行业的热门话题。

德特威勒作为瑞士品牌，一直秉承着瑞士产品的卓越品质，在提供高质量，全方位的医疗布线系统解决方案的同时，能够为客户提供方案设计，现场评估，专业培训，现场监理，施工指导，系统升级，管理维护等完善的工程服务支持，为客户提供更大的附加值。

详细信息请点击：德特威勒医疗行业综合布线系统解决方案手册
-全文完-。

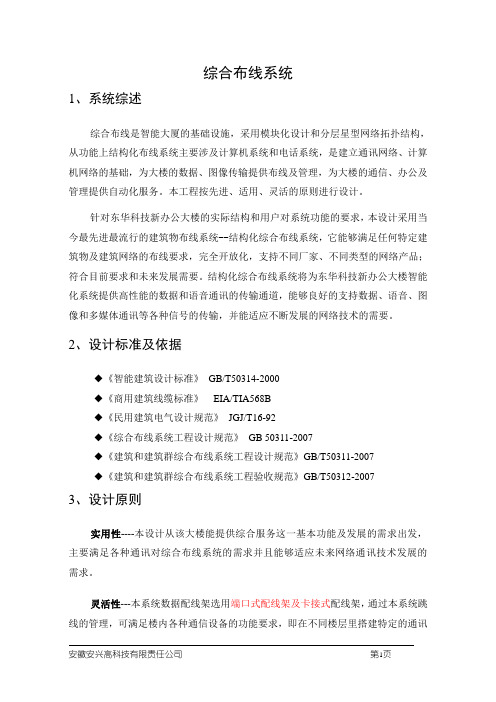

综合布线系统1、系统综述综合布线是智能大厦的基础设施，采用模块化设计和分层星型网络拓扑结构，从功能上结构化布线系统主要涉及计算机系统和电话系统，是建立通讯网络、计算机网络的基础，为大楼的数据、图像传输提供布线及管理，为大楼的通信、办公及管理提供自动化服务。

本工程按先进、适用、灵活的原则进行设计。

针对东华科技新办公大楼的实际结构和用户对系统功能的要求，本设计采用当今最先进最流行的建筑物布线系统--结构化综合布线系统，它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化，支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需要。

结构化综合布线系统将为东华科技新办公大楼智能化系统提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。

2、设计标准及依据◆《智能建筑设计标准》GB/T50314-2000◆《商用建筑线缆标准》EIA/TIA568B◆《民用建筑电气设计规范》JGJ/T16-92◆《综合布线系统工程设计规范》GB 50311-2007◆《建筑和建筑群综合布线系统工程设计规范》GB/T50311-2007◆《建筑和建筑群综合布线系统工程验收规范》GB/T50312-20073、设计原则实用性----本设计从该大楼能提供综合服务这一基本功能及发展的需求出发，主要满足各种通讯对综合布线系统的需求并且能够适应未来网络通讯技术发展的需求。

灵活性---本系统数据配线架选用端口式配线架及卡接式配线架，通过本系统跳线的管理，可满足楼内各种通信设备的功能要求，即在不同楼层里搭建特定的通讯子网；在大楼任意的信息点上能够连接不同类型的设备；如计算机、电话机、传真机、打印机、终端机等。

可扩展性----本系统实施后，可满足包括百兆或更高的网络通讯在内的所有通讯要求，从而满足将来有更大的需求时很容易将设备安装进去。

模块化结构----结构化综合布线系统中除去固定于建筑物内的水平线缆外，其所有的接插件都是积木式的标准件，以方便使用管理和扩充。

全球八大综合布线品牌Belden百通1902年，Joseph C.Belden在美国伊利诺伊州芝加哥创立了百通公司。

如今，百通从一家有线电视公司转变为领先的专业网络解决方案公司，在全球设有26个分支机构，拥有30000多种型号的产品，拥有近5000多名员工，年销售额高达25亿美元。

COMMSCOPE康普康普创建于1976年的美国，是全球性的通讯网络基础架构解决方案供应商。

康普的客户包括几乎所有领先的全球电信运营商、数据中心专家、领先的多系统运营商和世界500强公司。

今天，美国康普在全球拥有二十多家生产工厂及配送基地，超过30000名员工，销售网络遍布全球150多个国家。

过去10年中，康普的研发投资超过10亿美元，且在全球拥有约3,000项专利和专利应用。

在2020年，康普的销售额超过84亿美元，约合545亿人民币。

CORNING康宁康宁创建于1851年，总部位于美国纽约州康宁市。

是材料科学领域全球领先的创新者之一。

2020年，康宁公司在世界500强公司中排名277，核心销售额超过115亿美元，约合人民币743亿元，在全球超过50000名员工。

Datwyler德特威勒德特威勒信息技术科技公司是一家总部位于瑞士的国际化企业，成立于1915年。

在欧洲、中东和亚洲拥有 20 多家运营公司，在 100 多个国家/地区进行销售并拥有约 7,000 名员工，年销售额超过 10 亿瑞士法郎，约70亿人民币。

Legrand罗格朗罗格朗成立于1865年，总部设在法国的利摩日，是全球电气与智能建筑系统专家，致力于为各类型建筑提供完整电气解决方案。

全球拥有超3,6000名雇员，在近90个国家或地区设有分支机构，产品销往近180个国家或地区，旗下经营着70个商业品牌：罗格朗、Bticino、克莱沃、力登、Server Technology和卡博菲等，300,000个不同系列产品包括：开关插座、智能系统、楼宇对讲、综合布线、线缆管理、低压产品等，2021年销售额70亿欧元，约490亿人民币。

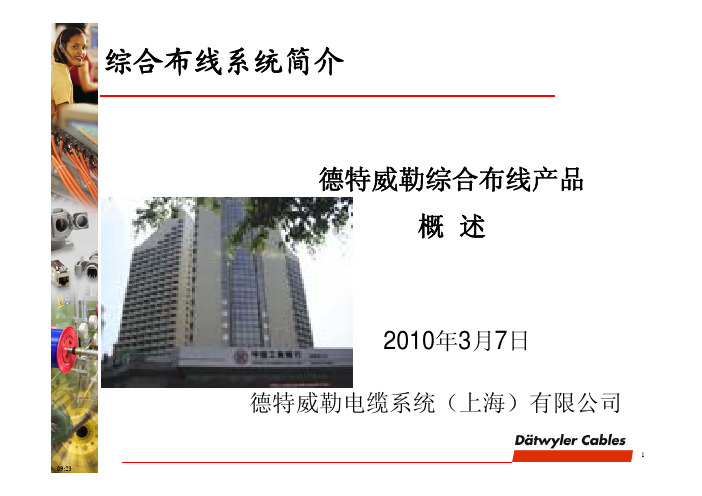

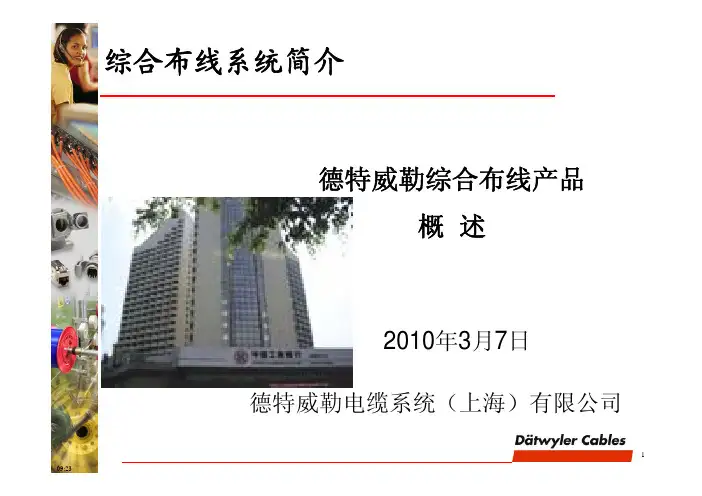

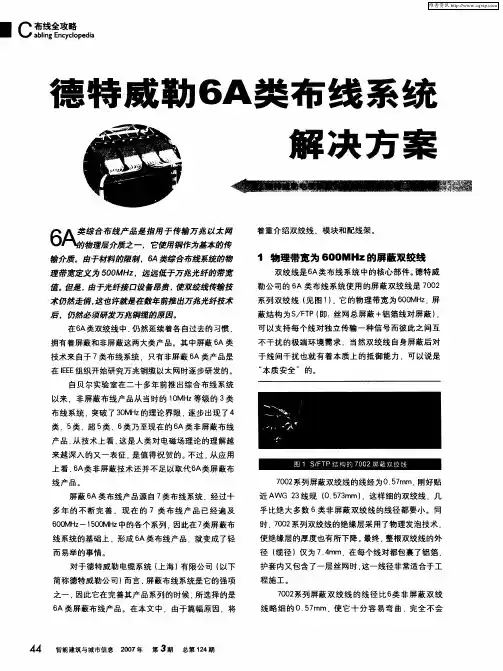

综合布线系统简介德特威勒综合布线产品概述2010年3月7日德特威勒电缆系统（上海）有限公司产品分类•单/多模光缆••双绞线•光纤连接器•面板与配线架•跳线与尾纤铜缆模块•面板与配线架•跳线铜缆光缆系统系统安全工业电子配线架辅材•阻燃双绞线及光缆•阻燃电缆•工业级双绞线•导轨式模块盒缆线产品•耐火电缆•安全缆线•防水模块盒铜缆类产品双绞线•米的高速传输用线可以使用价廉的最后100米的高速传输用线，可以使用价廉的RJ45型网卡•双绞线的制造工艺和质量直接决定了双绞线的档次•分有非屏蔽和屏蔽两大系列，其中屏蔽是德特威勒的主打产品RJ45/非RJ45模块、110型配线架、防雷配线架•模块是水平双绞线两端的接插件，用于将双绞线与跳线相连•非RJ45型模块是用于7类布线系统的高等级产品•110型配线架大多用于室内语音，防雷配线架用于室外语音传输面板/配线架/地面插座盒•86型面板是模块的支撑件，也是86型底盒的封闭盖板•现在的配线架主流是1U24口机架式配线架，自含水平双绞线托线架•地面插座盒是地面型面板，铜制地插属于比较高端的产品预端接铜缆、RJ45跳线和110型跳线•RJ4511011常规跳线是型跳线和型跳线，特点是根跳线传路信号•预端接铜缆类似与跳线，但它的特点是多根跳线集束成一根•预端接铜缆主要用于数据中心，目的是加快安装速度•非屏蔽结构•有3类和5类产品•采用一步法生产线制造•采用一步法生产线制造•主要用于主干语音传输•5类可以在90米长度内作为数据主的备•采用紧护套结构•外护套层加厚•有超5类、6类（带十字骨架产•采用紧护套结构•外护套层加厚•屏蔽层分F/UTP、内作为数据主干的备份•分室内、室外两大类字骨架）产品•防火特性分阻燃级和阻燃/低烟无卤两大类U/FTP、SF/UTP、S/FTP和F/FTP等种类•传输带宽分超5类、6类超类类超•室内还可分为阻燃级和阻燃/低烟无卤两大类类、超6类、7类、超7类和8类•有7类防水、防油屏蔽双绞线（IP67等级）•防火特性分阻燃级和阻燃/低烟无卤两大类语音传输介质：大对数电缆•采用双绞线传输原•大多采用3类•3类：25对、50对、理•具有很强的抗串音效果（16MHz ）•也可以采用5类（100MHz ）•100对•5类：25对传输原理性能测试限90米传输带宽对数•端接配线架使用•分有阻燃及阻燃/•室内多用110型•分壁挂式和机架式•容量分50、100、低烟无卤两大类•根据国标，在人群密集区建议采用阻300对配线架燃/低烟无卤防火性能•物理带宽125MHzAWG24•物理带宽250MHz•线径为AWG 24•分阻燃和低烟无卤两类•带十字骨架•线径为AWG 23•可以传输千兆以太网•分阻燃和低烟无卤两类•37米长度内可以传输万兆以太网超五类缆6类双绞线•物理带宽为100MHz，可以传输千兆以太网•F/UTP屏蔽技术，线径为AWG 24，缆径为6.6mm 屏蔽技术线径为AWG24缆径为66•物理带宽为250MHz，可以传输千兆以太网•U/FTP屏蔽技术，线径为AEG 23，缆径为7.0mm•物理带宽为500MHz，可以传输万兆以太网•U/FTP屏蔽技术及F/FTP屏蔽技术，缆径为7.2mm•物理带宽为600MHz，可以轻松地传输万兆以太网•S/FTP屏蔽技术，线径为AWG 23，缆径为7.4mm物理带宽为1000MHz以上，可以传输有线电视网•以上可以传输有线电视网•S/FTP屏蔽技术，线径为AWG 22，缆径为7.8mm以上可以传输有线电视网•物理带宽为1500MHz以上，可以传输有线电视网•S/FTP屏蔽技术，线径为AWG 22，缆径为7.8mm对对屏蔽双绞线与UTP比较图6类UTP双绞线•不带骨架满足性能要求6类UTP双绞线•带十字骨架对对屏蔽双绞线•使用4张铝箔分别•满足性能要求，但性能余量不大•性能余量比不带骨架的UTP高4～5dB屏蔽每个线对•性能余量比带十字骨架的UTP高35dB以上•不需在使用十字骨架6类非屏蔽模块418080符合IEC 606034TIA/EIA 568B21IEC 60603-4、TIA/EIA 568B2.1、ISO/IEC 11801-2002、GB 50311-2007标准特性：模块短易于安装的狭技术参数：物理带宽250MH•模块短，易于安装的狭小的空间内•同时具有568A 、B 两种•物理带宽：250MHz •直流电阻：<0.3Ω•绝缘阻抗：>500M Ω打线色标•带有保护盖，保证触点的长期可靠性•可以具有颜色•金针采用铜铍合金•打线端为铜磷合金UL 94V 0•UL 94V-0阻燃等级面板、配线架及地面插座盒墙面面板•分单口、双口、铜缆配线架•RJ45地面插座盒•弹起式，易使用三口和四口•螺丝孔隐藏型配线架•110型配线架•RJ45型语音配•可以安装1-3个各类模块铜制造型美观•自带标签框•自带防尘盖线架•防雷配线架•铜制，造型美观•自带底盒各类墙面暗装面板DT731921DT741921DT751821DT751921761921DT731922DT741922DT751822DT751922761922面板防尘盖底座•不暴露螺丝孔•平推型••86型结构••含标签框翻盖式•开启式自带螺丝81/84系列面板面板模块框架底座模块框架分2种，以兼容各种模块面板多种造型，可满足不同的审美观可拆卸防尘盖正面造型底座分4种，形成不同的风格24口RJ45型配线架机架式结构110型配线架•使用连接块作为传输通道3类RJ45型语音配线架防雷配线架•壁挂式，每个•机架式结构，1U 高度，自带托线架•为传输通道，分有腿、无腿和机架式三种•分为超5类和6类个系列•可使用廉价的跳线方式•大对数电缆进，RJ45口出。

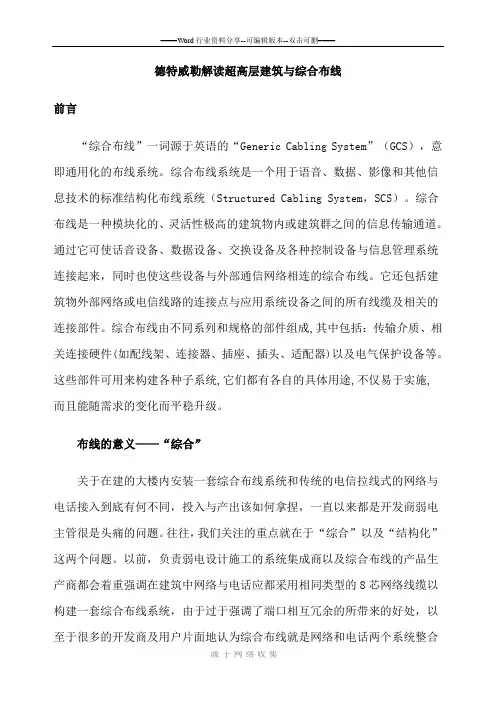

德特威勒解读超高层建筑与综合布线前言“综合布线”一词源于英语的“Generic Cabling System”（GCS），意即通用化的布线系统。

综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统（Structured Cabling System，SCS）。

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

布线的意义——“综合”关于在建的大楼内安装一套综合布线系统和传统的电信拉线式的网络与电话接入到底有何不同，投入与产出该如何拿捏，一直以来都是开发商弱电主管很是头痛的问题。

往往，我们关注的重点就在于“综合”以及“结构化”这两个问题。

以前，负责弱电设计施工的系统集成商以及综合布线的产品生产商都会着重强调在建筑中网络与电话应都采用相同类型的8芯网络线缆以构建一套综合布线系统，由于过于强调了端口相互冗余的所带来的好处，以至于很多的开发商及用户片面地认为综合布线就是网络和电话两个系统整合在一起，而且事实上，很多的大楼的综合布线系统也是这么在实施构建的。

但显然，这不是GCS系统的全部。

回顾历往的智能建筑楼宇的项目，一栋大楼内的综合布线系统要想发挥其真正的“综合”，而不被后期重建（主要是业主自主装潢造成的），以下的几个特征必不可少：1、承载综合布线系统的大楼建设时用途明确、功能明确；2、大楼需为开发商自用或指定业主长期租用；3、大楼内装修在较长的一段时间内（10~15年）不会做较大的调整；4、大楼内的业主要求网络等智能化设施能满足未来的需求。

Datwyler Cabling Solutions AG瑞士德特威勒布线解决方案公司Datwyler Cables+Systems (Shanghai) Co., Ltd.德特威勒电缆系统(上海)有限公司精湛工艺始于1915 Excellent workmanship since 1915综合布线系统解决方案Datwyler Generic Cabling System Solutions屏蔽系统非屏蔽系统保障部件智能配线管理光纤系统页码目录德特威勒公司简介A-01U-17U-51U-114U-96U-122数据中心系统U-01德特威勒集团简介德特威勒集团于1915年在瑞士成立，全球员工近7000人，总部位于瑞士阿尔道夫。

德特威勒集团包括德特威勒控股公司和德特威勒布线解决方案公司。

近100年来，Datwyler以其专业化高品质的产品，领先世界的技术，卓越的安全环保特性，最完善的工程和服务支持闻名于欧洲和全世界。

德特威勒技术专家是国际技术委员会成员，拥有丰富的经验，对世界布线技术具有极大的影响力。

德特威勒公司与全世界的大学和综合技术学院合作，根据国际标准、致力于布线系统的持续技术创新。

德特威勒公司的布线系统在欧洲占有60%的屏蔽市场，包括德国国家铁路、德国法兰克福机场的6类屏蔽项目及瑞士联合银行的7类STP屏蔽解决方案，2006年足球世界杯主赛场－慕尼黑安联体育场、瑞士联邦大厦的7类S/FTP屏蔽解决方案、以及在瑞士电信公司的高性能数据中心完整解决方案等等。

A-01DATWYLER德特威勒电缆系统（上海）有限公司德特威勒电缆系统（上海）有限公司是由瑞士德特威勒公司投资的外商独资企业。

我们的主营业务是生产和销售综合布线系统的全系列产品。

我们拥有先进的生产设施和管理模式，采用从法国、德国和瑞士引进的世界领先的双绞线生产设备。

这些不仅保证了产品质量，提高了生产能力，而且确保了我们能够完全满足客户的要求。

第一章综合布线系统分析一、系统概述理论上的综合布线系统是物理连接系统，是计算机网络系统和通信网络系统的物理支撑，是信息系统的物理通道，和计算机网络系统融合后形成的IP网络系统，不单单为酒店提供上网服务，多项智能子系统均运行于其上，同时也为管理各子系统实现了数据接口。

因此，综合布线系统作为整个智能化系统的基础平台，在整个酒店智能化建设中应首先考虑。

综合布线系统包括工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。

工作区子系统工作区子系统由设在各办公区内的信息插座至终端设备之间的连接线缆构成。

综合布线产品提供商必须提供多种规格的信息插座以满足实际建筑安装环境的不同需求。

水平子系统水平子系统是连接各办公区的信息插座至各层配线间之间的线缆，通过提供各种性能的线缆，满足不同的客户需求。

管理子系统管理子系统由各层分设的配线间构成。

各种规格的配线架实现水平、垂直主干线缆的端接及分配。

各种规格的跳线实现布线系统与各种网络、通讯设备的连接，并提供灵活方便的线路管理能力。

垂直干线子系统垂直干线子系统由连接主设备间至各楼层配线间的线缆构成，提供高速数据通讯主干通道。

设备间子系统设备间子系统是综合布线系统与各类应用系统进行连接的配线间，由连接垂直主干系统及各类系统如电脑主机、程控交换机等的配线架通过跳线实现各个系统的连接。

设备间子系统同时也是连接各建筑群子系统的场所建筑群子系统实现大楼之间或大楼与外部网络通讯系统的信息连接。

主要由室外光纤、室外大对数通讯电缆组成。

建筑群子系统将一栋建筑的线缆延伸至建筑群内的其它建筑的通信设备和设施。

它包括铜缆、光缆以及避免延及至其它建筑的线缆的保护设备。

二、需求分析2.1介质选择通过对综合布线六大系统的分析，在各系统中使用何种介质线缆满足不同需求，这才是选择布线方案的关键。

综合布线系统是由各种传输介质组成，成熟的布线系统一般采用光缆和铜缆两种介质，铜缆作为传统的布线材料，本身就在不断的改进和发展，从原有的超五类标准发展到六类标准，基本涵盖了各种网络的需求，其施工工艺简单、产品多样化的特点，是其在布线领域经久不衰的根本原因。
