保压取芯工具的使用

混凝土钻孔取芯机操作规程
1、将钻孔移至所需工作处，将行走轮向后摆动180°，并操作手柄使行走轮与方向轮离开地面，使底座稳妥地置工作位置上。

2、把钻机立柱与升降丝杆等部位擦干净，调整好主轴位置，并向加水斗加引水，保证给水泵能正常给水工作。

3、安装上所要求钻孔尺寸的钻头，启动发动机，开始钻孔取芯工作。

4、旋转手柄将钻头轻轻接触被切削试件，待钻头切进约10mm 时，可加快旋进速度。

5、待切削完毕，可保持旋转，提升钻头，距试件表面约有5mm 时，可关闭电源，钻头离开试件表面，关闭水源。

6、将取芯机移开，用夹钳取出试样。

7、使用时，应防止钻头撞击坚硬物体，以免损伤钻头。

混凝土钻孔取芯机操作使用混凝土钻孔取芯机如何操作混凝土钻孔取芯机操作使用：★使用前准备工作：加入93＃无铅汽油和润滑油，加入机油的多少可依据机油尺刻度为准。

在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否快捷牢靠。

准备好水源。

检查各部位螺丝是否松动。

★安装：钻头对准孔位后，把三个行走轮搬起，让底座落入地面。

打小孔且混凝土强度不高时，则依靠钻机的自身重量就可以将钻机固定，若打的孔径较大、钻机自身重量不稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺拴加上压杆（如槽钢等）来固定钻机。

钻机固定要牢靠，不得摇摆，否则钻孔作业无法正常进行。

★开孔：以上工作做好后，即可开孔作业，装上钻头，启动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气囊把水吸入水泵，水泵上水后把水桶放到地面即可。

油门调至最大，开始轻摇给进手柄，使钻头缓慢接触地面。

开孔要诀：先给水后钻进，给进速度要慢，钻压要小。

严禁无水作业，以免烧毁钻头和水封。

★正常钻入：当开孔钻进2—3mm深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀是：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。

要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。

★终孔：到达所取深度后，即可停钻。

停钻的要求是：先关机器后关水，若是深孔时，还不能立刻提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。

相关设备乳化沥青稠度试验仪混凝土钻孔取芯机注意与保养：★当显现卡钻时，不允许接受强行启动机器的方法来排出卡钻，而应实行人工方法（如用加长扳手转动钻头）排出后方可重新启动机器。

★当岩芯卡在钻头内时，应立刻停止钻进，适时清除。

清除时，只允许用橡胶锤或软木棍敲击钢体，反复敲击即可将岩芯清除出来。

严禁用铁锤敲击钻头或岩芯，严禁用铁棍从钻头后部插入敲击岩芯，以免损坏薄壁钻头。

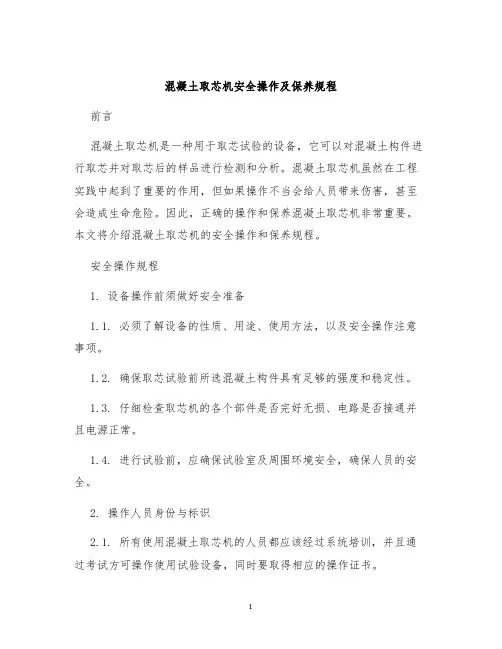

混凝土取芯机安全操作及保养规程前言混凝土取芯机是一种用于取芯试验的设备，它可以对混凝土构件进行取芯并对取芯后的样品进行检测和分析。

混凝土取芯机虽然在工程实践中起到了重要的作用，但如果操作不当会给人员带来伤害，甚至会造成生命危险。

因此，正确的操作和保养混凝土取芯机非常重要。

本文将介绍混凝土取芯机的安全操作和保养规程。

安全操作规程1. 设备操作前须做好安全准备1.1. 必须了解设备的性质、用途、使用方法，以及安全操作注意事项。

1.2. 确保取芯试验前所选混凝土构件具有足够的强度和稳定性。

1.3. 仔细检查取芯机的各个部件是否完好无损、电路是否接通并且电源正常。

1.4. 进行试验前，应确保试验室及周围环境安全，确保人员的安全。

2. 操作人员身份与标识2.1. 所有使用混凝土取芯机的人员都应该经过系统培训，并且通过考试方可操作使用试验设备，同时要取得相应的操作证书。

2.2. 操作人员在操作设备时，应统一着装，示意性安全标识、警告标识应符合国家标准。

3. 电气系统安全操作3.1. 试验前应检查所有电气设备，确认电气连线符合要求，电气箱与机器架子去石棉电缆或矿棉线缠绕以防止火灾及意外触电。

3.2. 试验期间，除正常操作以外的其他操作应被禁止。

不得使用在工作时易宕生火花的设备及带有自行发热的电气设备。

3.3. 遇到设备意外故障或在不正常情况下，应立即切断电源。

4. 手部和身体安全操作4.1. 在取芯过程中，严禁用手触及旋转装置。

4.2. 在操作过程中，应穿戴好防护用具（安全帽、护目镜、手套和工作服等），以保护工作人员的健康和安全。

4.3. 在任何时候，不得将身体或身体部分置于操作装置处处于活动状态的部位。

5. 操作结束后的处理5.1. 在整个试验流程结束后，彻底清理现场，将设备及设备周围的工具和危险物品整理到原位。

5.2. 将设备清洗干净，并对设备进行日常保养。

保养规程1.确保设备平稳移动，任何时候不得作以除掉设备的固定方式，不得翻过倒下，以免造成设备的外形与性能的严重损伤。

混凝土钻孔取芯机安全操作使用说明混凝土钻孔取芯机如何操作注意：为了削减火灾、触电及个人损害等意外事故，使用工具时必需注意下列基本安全规定，请认真阅读本说明书。

混凝土钻孔取芯机安全操作使用说明1、保持工作场所乾净：紊乱无章的工作场所操作钻机简单发生意外损害。

2、注意工作场所环境：不可在阴暗环境作业，不要将钻机暴露在雨水中受潮，不可在有可燃气或可燃液存在的易爆之处使用机具，因激串电机正常旋转有火花，火花可能回引起着火。

3、穿戴合适的紧身衣裳，因穿宽松衣裳无意中会卷入旋转部位，操作人员必需穿高统胶鞋，戴绝缘手套、防护眼镜、安全帽。

4、谨防触电。

工具必需有接地装置，I类工具装有三芯电源线和三脚的接地型插头，三芯电源线中有一根是黑色或黄绿两色的接地芯线，一端是接在工具外壳上有接地标志之处，不能松脱，另一端和插头上长的一只插脚相通连。

严禁将接地芯线错误地接到带电的端子上去，否则会使整机带电不安全。

5、电源插座必需要有接地保护，I类工具不能插入没有接地装置的电源插座而工作。

6、孩童应阔别工作场所，闲人不能任意拉扯电源线。

7、要珍惜电源线。

不得利用电源线提拉工具，不允许利用电源线强拉扯插头下来。

电源线应阔别热源及油液、避开与锋利的边缘接触，并不得泡在水中。

8、防止蓦地启动钻机，插头插入电源插座之前应确认开关在断开位置，并把扳手、螺丝刀等无关杂物移开。

9、室内外作业有时需要延长线，应使用专业规定的延长线板。

必需是三芯电源线，有牢靠接地保护。

10、在高处作业是应有牢靠安全措施，系安全带、戴安全帽等。

11、为了防止意外触电，施工前要查清楚施工现场区域内的带电导体的埋设情况，不允许在不明情况的区域施工，由于一旦钻头同暗埋在墙体、地板或基础中的带电导体接触，钻机外壳酒会带电，危及人身安全。

12、当在楼板上钻孔时，应实行保护措施，防止钻芯掉下砸伤楼下人员或损坏楼下财物。

13、使用I类工具要装设剩余电流动作保护器（漏电动作电流不大于30Ma，动作时间不大于0.1S）。

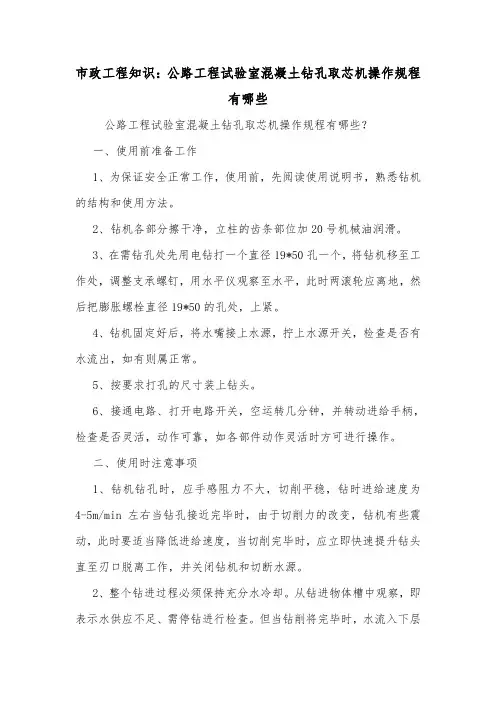

市政工程知识：公路工程试验室混凝土钻孔取芯机操作规程有哪些公路工程试验室混凝土钻孔取芯机操作规程有哪些？一、使用前准备工作1、为保证安全正常工作，使用前，先阅读使用说明书，熟悉钻机的结构和使用方法。

2、钻机各部分擦干净，立柱的齿条部位加20号机械油润滑。

3、在需钻孔处先用电钻打一个直径19*50孔一个，将钻机移至工作处，调整支承螺钉，用水平仪观察至水平，此时两滚轮应离地，然后把膨胀螺栓直径19*50的孔处，上紧。

4、钻机固定好后，将水嘴接上水源，拧上水源开关，检查是否有水流出，如有则属正常。

5、按要求打孔的尺寸装上钻头。

6、接通电路、打开电路开关，空运转几分钟，并转动进给手柄，检查是否灵活，动作可靠，如各部件动作灵活时方可进行操作。

二、使用时注意事项1、钻机钻孔时，应手感阻力不大，切削平稳，钻时进给速度为4-5m/min左右当钻孔接近完毕时，由于切削力的改变，钻机有些震动，此时要适当降低进给速度，当切削完毕时，应立即快速提升钻头直至刃口脱离工作，并关闭钻机和切断水源。

2、整个钻进过程必须保持充分水冷却。

从钻进物体槽中观察，即表示水供应不足、需停钻进行检查。

但当钻削将完毕时，水流入下层而不外溢，此属正常。

3、钻孔中和钻进结束快速提升钻头时，不得停车，而应待钻头刚刚脱离工作时，停止主轴旋转，再将钻头提升。

4、钻进中，如发现钻头受卡，应迅速将钻头提升一段，然后再慢慢钻入，切忌硬性钻进而打坏钻头。

5、如钻进工程中，电机温度超过70，应暂时停机，待冷却后再使用。

6、拨动开关钮，正向转动操作受柄，使钻头慢慢接触混凝土表面，待钻头刀部入槽后，方可加压进钻。

7、如在进钻过程中，出现钻头不能钻进，钻头表面金刚石部分没有全部露出，需用强磨耗材料开刃，使钻头表面层金刚石完全漏出，此时，用手摸表面层，有毛糙感，方可进钻。

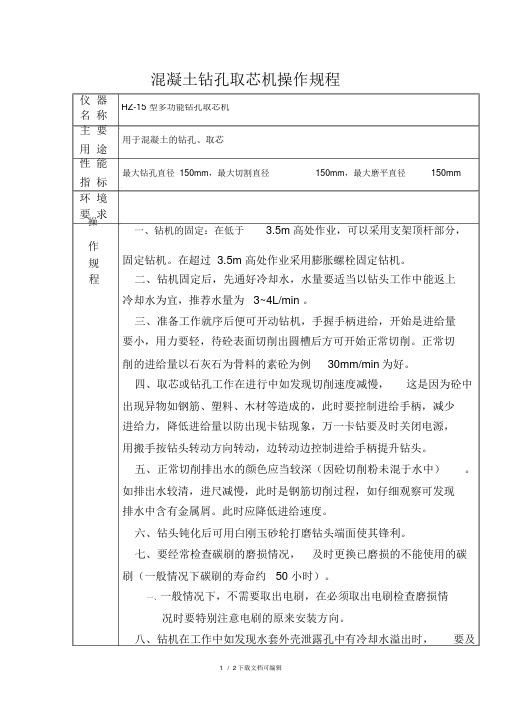

混凝土钻孔取芯机操作规程仪器HZ-15 型多功能钻孔取芯机名称主要用于混凝土的钻孔、取芯用途性能最大钻孔直径 150mm，最大切割直径150mm，最大磨平直径150mm指标环境要求操一、钻机的固定：在低于 3.5m 高处作业，可以采用支架顶杆部分，作规固定钻机。

在超过 3.5m 高处作业采用膨胀螺栓固定钻机。

程二、钻机固定后，先通好冷却水，水量要适当以钻头工作中能返上冷却水为宜，推荐水量为 3~4L/min 。

三、准备工作就序后便可开动钻机，手握手柄进给，开始是进给量要小，用力要轻，待砼表面切削出圆槽后方可开始正常切削。

正常切削的进给量以石灰石为骨料的素砼为例30mm/min为好。

四、取芯或钻孔工作在进行中如发现切削速度减慢，这是因为砼中出现异物如钢筋、塑料、木材等造成的，此时要控制进给手柄，减少进给力，降低进给量以防出现卡钻现象，万一卡钻要及时关闭电源，用搬手按钻头转动方向转动，边转动边控制进给手柄提升钻头。

五、正常切削排出水的颜色应当较深（因砼切削粉未混于水中）。

如排出水较清，进尺减慢，此时是钢筋切削过程，如仔细观察可发现排水中含有金属屑。

此时应降低进给速度。

六、钻头钝化后可用白刚玉砂轮打磨钻头端面使其锋利。

七、要经常检查碳刷的磨损情况，及时更换已磨损的不能使用的碳刷（一般情况下碳刷的寿命约 50 小时）。

一、一般情况下，不需要取出电刷，在必须取出电刷检查磨损情况时要特别注意电刷的原来安装方向。

八、钻机在工作中如发现水套外壳泄露孔中有冷却水溢出时，要及时更换水套的橡胶水封。

九、变速箱内设有磨擦片装置，在正常操作下如发生钻头丢转或电机旋转而钻头根本不转动时，需打开变速箱重新拧紧主轴螺母压紧磨擦片即可。

如还解决不了应更换磨擦片。

十、作业前必须很好的检查地板、墙壁内的电缆埋设情况以防钻穿后触电。

在情况不明时应戴绝缘手套。

（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

中国石油川–5 型取心工具使用说明书四川石油取心中心目录1、用途2、主要规范3、结构概述4、使用方法5、检查、维修、保养6、验收内容1 用途川-5型取心工具适用于石油、地质勘探钻井中的取心作业，尤其能满足高压油气层的钻井钻具组合中安放旁通阀、止回阀的取心作业。

该型取心工具配套完善、规格齐全、技术先进、操作简单、设计更合理。

2川-5型取心工具主要规范工具型号规范部件川9-5型川8-5型川7-5型川6T-5型川6-5型川5-5型川4-5型外筒尺寸mm 外径×内径×壁厚203×169×17180×144×18172×136×18146×118×14133×101× 16121×93×1489×70×9.5钢内筒尺寸mm 外径×内径×壁厚159×140×9.5127×112×7.5121×108×6.5108×94×789×76×6.585×72×6.560×52×4※不锈钢内筒尺寸mm 外径×内径×壁厚159×140×9.5127×112×7.5121×108×6.5108×94×789×76×6.585×72×6.560×52×4岩心直径mm133 105 101 89 70 66 45钻头外径95/8""-121/481/2"-95/8"71/2"-95/8"61/2"-77/8"57/8"-61/2"57/8"-61/2"41/8"-41/4"顶端扣型65/8"APIIF41/2"APIIF41/2"APIIF31/2"APIIF31/2"APIIF31/2"APIIF23/8"APIIF※—为用户选择提供。

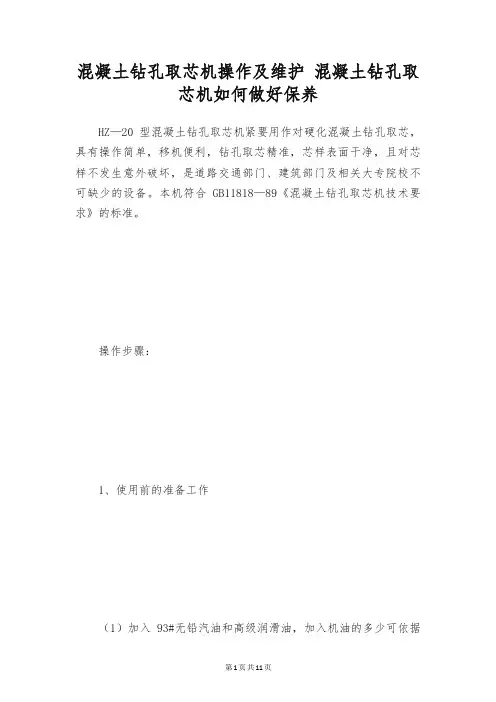

混凝土钻孔取芯机操作及维护混凝土钻孔取芯机如何做好保养HZ—20型混凝土钻孔取芯机紧要用作对硬化混凝土钻孔取芯，具有操作简单，移机便利，钻孔取芯精准，芯样表面干净，且对芯样不发生意外破坏，是道路交通部门、建筑部门及相关大专院校不可缺少的设备。

本机符合GB11818—89《混凝土钻孔取芯机技术要求》的标准。

操作步骤：1、使用前的准备工作（1）加入93#无铅汽油和高级润滑油，加入机油的多少可依据机油尺刻度为准。

（2）在立柱上加注润滑油，并转动给进手柄和输出轴，检查给进和回转是否快捷牢靠。

（3）准备好水源。

（4）检查各部位螺丝是否松动。

2、安装钻头对孔位后，把三个行走轮搬起，让底座落到地面。

打小孔且混凝土强度不高时，则依靠钻机的自身重量就可将钻机固定，若打的孔径较大，钻机自身重量不能稳住钻机时，可在底盘上放置重物（如砂袋、铁块、混凝土块等）固定或打两个膨胀螺栓加上压杆（如槽钢等）来固定钻机，钻机固定要牢靠，不得摇摆，否则钻孔作业无法正常进行。

3、开孔以上作业做好后，即可开孔作业，装上钻头，起动汽油机（详情见汽油机用户手册）把进水管放入水桶内，水桶要提到高出水泵位置，然后手捏气襄把水吸入水泵，水泵上水后把水桶放在地面即可。

油门调至最大，开始轻摇给进手柄，使钻头缓慢接触地面。

开孔要诀：先给水后钻进，给进速度要慢，钻压要小。

严禁无水作业，以免烧坏钻头和水封。

4、正常钻入当开孔钻进2—3毫米深后，即可转入正常钻进，此时给进压力适当加大，正常钻进的要诀：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减小。

要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。

5、终孔到达所取深度后，即可停钻。

停钻的要求是：先关机器后关水，若是深孔时，还不能立刻提钻和停水，而要用水冲孔一段时间，目的在于将孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻，造成取芯困难。

维护和检查：1、定期检查混凝土钻孔取芯机的各部件连接处，如有松动应适时调整。
