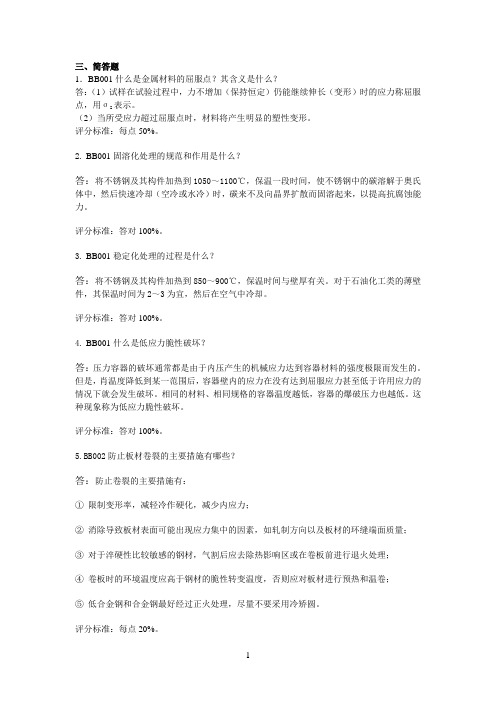

三、简答题1．BB001什么是金属材料的屈服点？其含义是什么？答：（1）试样在试验过程中，力不增加（保持恒定）仍能继续伸长（变形）时的应力称屈服点，用σs表示。
（2）当所受应力超过屈服点时，材料将产生明显的塑性变形。
评分标准：每点50%。
2. BB001固溶化处理的规范和作用是什么？答：将不锈钢及其构件加热到1050～1100℃，保温一段时间，使不锈钢中的碳溶解于奥氏体中，然后快速冷却（空冷或水冷）时，碳来不及向晶界扩散而固溶起来，以提高抗腐蚀能力。
评分标准：答对100%。
3. BB001稳定化处理的过程是什么？答：将不锈钢及其构件加热到850～900℃，保温时间与壁厚有关。
对于石油化工类的薄壁件，其保温时间为2～3为宜，然后在空气中冷却。
评分标准：答对100%。
4. BB001什么是低应力脆性破坏？答：压力容器的破坏通常都是由于内压产生的机械应力达到容器材料的强度极限而发生的。
但是，肖温度降低到某一范围后，容器壁内的应力在没有达到屈服应力甚至低于许用应力的情况下就会发生破坏。
相同的材料、相同规格的容器温度越低，容器的爆破压力也越低。
这种现象称为低应力脆性破坏。
评分标准：答对100%。
5.BB002防止板材卷裂的主要措施有哪些？答：防止卷裂的主要措施有：①限制变形率，减轻冷作硬化，减少内应力；②消除导致板材表面可能出现应力集中的因素，如轧制方向以及板材的环缝端面质量；③对于淬硬性比较敏感的钢材，气割后应去除热影响区或在卷板前进行退火处理；④卷板时的环境温度应高于钢材的脆性转变温度，否则应对板材进行预热和温卷；⑤低合金钢和合金钢最好经过正火处理，尽量不要采用冷矫圆。
评分标准：每点20%。
6.BB003管子垠弯后应达到哪些基本要求？答：管子煨弯后应达到下列基本要求：①在弯曲段的横截面内，不允许有显著的椭圆变形；②弯曲角度要准确；③在弯曲段．弯管的外表要平整、圆滑，没有皱纹和裂纹；④如灌砂弯制，应彻底清除内部的砂子；⑤管子如果有沿轴线方向的接缝，应将接缝放在中性层处、以免管子煨弯处变形。

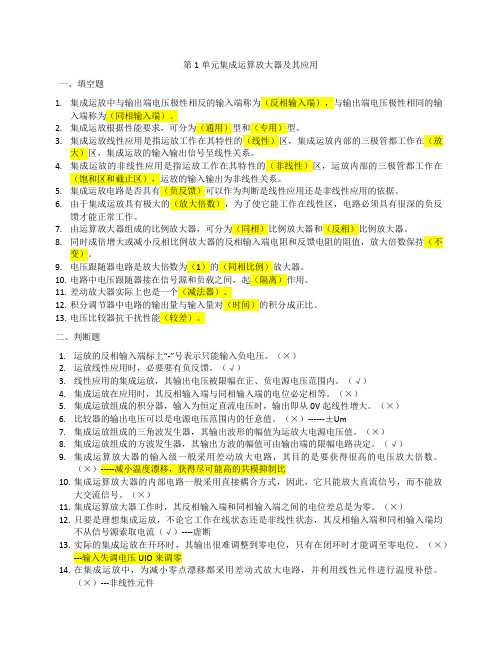

第1单元集成运算放大器及其应用一、填空题1.集成运放中与输出端电压极性相反的输入端称为（反相输入端），与输出端电压极性相同的输入端称为（同相输入端）。
2.集成运放根据性能要求，可分为（通用）型和（专用）型。
3.集成运放线性应用是指运放工作在其特性的（线性）区，集成运放内部的三极管都工作在（放大）区，集成运放的输入输出信号呈线性关系。
4.集成运放的非线性应用是指运放工作在其特性的（非线性）区，运放内部的三极管都工作在（饱和区和截止区），运放的输入输出为非线性关系。
5.集成运放电路是否具有（负反馈）可以作为判断是线性应用还是非线性应用的依据。
6.由于集成运放具有极大的（放大倍数），为了使它能工作在线性区，电路必须具有很深的负反馈才能正常工作。
7.由运算放大器组成的比例放大器，可分为（同相）比例放大器和（反相）比例放大器。
8.同时成倍增大或减小反相比例放大器的反相输入端电阻和反馈电阻的阻值，放大倍数保持（不变）。
9.电压跟随器电路是放大倍数为（1）的（同相比例）放大器。
10.电路中电压跟随器接在信号源和负载之间，起（隔离）作用。
11.差动放大器实际上也是一个（减法器）。
12.积分调节器中电路的输出量与输入量对（时间）的积分成正比。
13.电压比较器抗干扰性能（较差）。
二、判断题1.运放的反相输入端标上“-”号表示只能输入负电压。
（×）2.运放线性应用时，必要要有负反馈。
（√）3.线性应用的集成运放，其输出电压被限幅在正、负电源电压范围内。
（√）4.集成运放在应用时，其反相输入端与同相输入端的电位必定相等。
（×）5.集成运放组成的积分器，输入为恒定直流电压时，输出即从0V起线性增大。
（×）6.比较器的输出电压可以是电源电压范围内的任意值。
（×）------±Um7.集成运放组成的三角波发生器，其输出波形的幅值为运放大电源电压值。
（×）8.集成运放组成的方波发生器，其输出方波的幅值可由输出端的限幅电路决定。

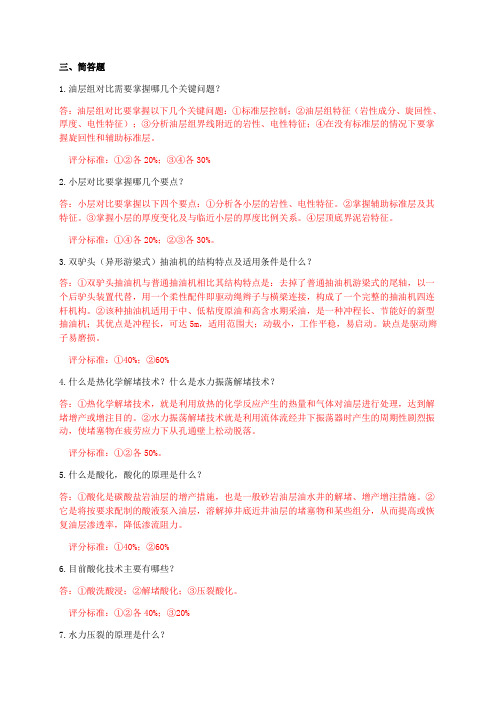

三、简答题1.油层组对比需要掌握哪几个关键问题？答：油层组对比要掌握以下几个关键问题：①标准层控制；②油层组特征（岩性成分、旋回性、厚度、电性特征）；③分析油层组界线附近的岩性、电性特征；④在没有标准层的情况下要掌握旋回性和辅助标准层。
评分标准：①②各20%；③④各30%2.小层对比要掌握哪几个要点？答：小层对比要掌握以下四个要点：①分析各小层的岩性、电性特征。
②掌握辅助标准层及其特征。
③掌握小层的厚度变化及与临近小层的厚度比例关系。
④层顶底界泥岩特征。
评分标准：①④各20%；②③各30%。
3.双驴头（异形游梁式）抽油机的结构特点及适用条件是什么？答：①双驴头抽油机与普通抽油机相比其结构特点是：去掉了普通抽油机游梁式的尾轴，以一个后驴头装置代替，用一个柔性配件即驱动绳辫子与横梁连接，构成了一个完整的抽油机四连杆机构。
②该种抽油机适用于中、低粘度原油和高含水期采油，是一种冲程长、节能好的新型抽油机；其优点是冲程长，可达5m，适用范围大；动载小，工作平稳，易启动。
缺点是驱动辫子易磨损。
评分标准：①40%；②60%4.什么是热化学解堵技术？什么是水力振荡解堵技术？答：①热化学解堵技术，就是利用放热的化学反应产生的热量和气体对油层进行处理，达到解堵增产或增注目的。
②水力振荡解堵技术就是利用流体流经井下振荡器时产生的周期性剧烈振动，使堵塞物在疲劳应力下从孔通壁上松动脱落。
评分标准：①②各50%。
5.什么是酸化，酸化的原理是什么？答：①酸化是碳酸盐岩油层的增产措施，也是一般砂岩油层油水井的解堵、增产增注措施。
②它是将按要求配制的酸液泵入油层，溶解掉井底近井油层的堵塞物和某些组分，从而提高或恢复油层渗透率，降低渗流阻力。
评分标准：①40%；②60%6.目前酸化技术主要有哪些？答：①酸洗酸浸；②解堵酸化；③压裂酸化。
评分标准：①②各40%；③20%7.水力压裂的原理是什么？答：①水力压裂是根据液体传压性质，用高压将压裂液以超过地层吸收能力的排量注入井内，在近井地层憋起超过破裂压力的高压，压开一条或数条裂缝，并将带有支撑剂的压裂液注入缝中，②停泵后，即可使地层形成有足够长度、一定宽度及高度的裂缝。
1、什么情况下可填用一张电气第一种工作票?答：若以下设备同时停、送电，可填用一张电气第一种工作票：1）属于同一电压等级，位于同一平面场所，工作中不会触及带电导体的几个电气连接部分；2）一台变压器停电检修，其断路器也配合检修；3）全站停电。
2、在工作票停电范围内增加工作任务时，应如何处理?答：1）若无须变更安全措施范围，应由工作负责人征得工作票签发人和工作许可人同意，在原工作票上增加工作项目；2）若需变更或增设安全措施，应填用新的工作票。
3、启动时电动机过载跳闸，软启动器上“过载”指示灯亮的主要原因是什么?如何处理?答：1）过载调节不当，应重新调整过载；2）电动机过载，应减轻电动机负载；3）限流值太小，应增大电动机限流值；4）启动调节不当，应重新调节启动。
4、运行中热继电器跳闸，软启动器上“过热”指示灯亮的主要原因是什么?如何处理?答：1）散热器上的灰尘太多，在断电后用高压气清理散热器；2）风扇不工作，若风扇有电则更换风扇，无电则检修电源；3）电流过大，应使运行电流不超过额定值；4）环境温度超过50℃(面板式软启动器)或环境温度超过40℃(封装式软启动器)，应将装置安装在低温环境中，不要超过额定温度。
5、变频器一接通电源就因过电流而跳闸是什么原因引起的?答：1）主电路的原因变频器在发生故障进行保护时将立即封锁六个逆变管，因此，如果空气断路器和快速熔断器都无反应，说明逆变管损坏的可能性较大。
2）检测电路和控制电路的原因如果经过检查发现逆变管全部正常，则应检查检测电路和控制电路。
首先将检测电路和主控板之间的接插件脱开，重新接通电源，如果不再发生过电流，则说明问题出在检测电路部分；如果仍然因过电流而跳闸，则说明主控板工作不正常。
6、变频器的哪些功能可以使其在发生过电流时不跳闸?答：1）防失速功能因为变频器每次跳闸都会给生产带来损失，所以，对于某些由于非故障原因引起的过电流，变频器尽量采取一些自行消除过电流的措施，以避免跳闸。
工程管道工技师、高级技师理论考试题目工程管道工技师、高级技师理论考试题目工程管道工技师、高级技师理论考试题目一、简答题1、普通钢管套丝的作业方法及套丝长度是怎样要求的？答：将钢管夹紧在压力钳上，用棉纱擦净套丝部分，并涂润滑油再行套丝，套丝时应由浅入深，一般都要套拧三次。
套丝长度如下：1/2″管丝扣长16mm;3/4″管丝扣长19mm；1″管丝扣长22mm；11/2″管丝扣长26mm;2″管丝扣长28mm。
2、如何熔铅和运送熔化的青铅？答：整条青铅须截成小块放进铅锅，禁止铅上带有水分及湿气。
向已有熔铅的热锅内续铅时，须以铅勺徐徐放入，不得投掷入锅，以防溅爆烫伤。
用铅勺由铅锅内盛取运送熔化的青铅时，不得在槽沟边缘和槽沟内水管上行走，以防震动或滑倒烫伤。
3、手动阀门如何进行关闭?答：（1）手动阀门是按照普通人的手力来设计的，不能用长杠杆或长扳手来扳动。
（2）启动阀门，用力应该平稳，不可冲击。
（3）当阀门全开后，应将手轮道转少许，使螺纹之间严紧。
（4）操作时，如发现操作过于费劲，应分析原因。
若填料太紧，可适当放松。
4、如何进行管材搬运？答：管材搬运应有专人指挥，搬动大管时不得直接用手搬动，应使用木杠、吊车等，起落动作应协调一致。
5、怎样检查铸铁管？答：铸铁管使用前要检查管子是否有裂纹，当肉眼观察不出时，要用手锤敲击听声音来辨别，有裂纹的管子会发出嘶哑的响声，无嗡嗡的金属清脆声音。
6、怎样打青铅接口？答：（1）接口处先填打油麻，其深度为承口深度的2/3。
（2）灌铅前应将卡箍套在贴承口边缘处并卡紧，卡箍内壁与接缝部分用黄泥抹好，再用黄泥将卡子口围好。
（3）灌铅应由一侧徐徐灌入并要一次灌满。
铅凝后取下卡箍打铅口。
（4）打铅口应由下往上进行，打到光滑坚实为止，铅面应凹进承口2-3毫米。
7、怎样用錾切法切断铸铁管？答：在管子的切断线下两侧垫上木方，转动管子用錾子沿切断线錾切一、二圈，刻出线沟，然后沿线沟用力敲打，管子即可折断。
三、简答题1．绘图说明典型工业机控制机的闭环控制系统 （P145）2．测绘一般包括哪些步骤 ？（P141）答：第一步：测绘出机床的安装接线图。
主要包括数控系统、伺服系统和机床内、外部电气部分的安装接线图。
第二步：测绘电气控制原理图。
包括数控系统与伺服系统、机床强电控制回路之间的电气控制原理图。
第三步：整理草图。
进一步检查核实，将所绘的草图标准化，测绘出ZK7132型立式数控钻铣床完整的安装接线图和电器控制原理图。
3．画出两输入反向比例积分运算放大器并说明在控制系统中做什麽装置。
（P165）答：在控制系统中做比例积分调节器 （作用：1、实现无静差调速 2、动态响应快）（PI 调节器）4．什么是机电一体化？（P161）答：机电一体化是传统机械工业被微电子技术逐步渗透过程所形成的一个新概念，它是微电子技术、机械技术相互交融的产物，是集多种技术为一体的一门新兴的交叉学科。
5．机电一体化包括哪些技术？（P162）答：机电一体化是多学科领域综合交叉的技术密集型系统工程。
它包含了机械技术、计算机与信息处理技术、系统技术、自动控制技术、传感与检测技术、伺服传动技术。
6．说明变频器的测量电路中输出电流表如何选择，为什么？答：变频器的输出电流与电动机铜损引起的温升有关，仪表的选择应该能精确测量出其畸变电流波形的有效值，可以使用热电式电流表，但必须小心操作。
而使用动铁式仪表是最佳选择。
7．机电一体化中，计算机与信息处理技术起什么作用？（P162）答：计算机是实现信息处理的工具。
在机电一体化系统中，计算机与信息处理部分控制着整个系统的运行，直接影响到系统工作的效率和质量。
8．造成有源逆变失败的原因是什么？答：（1）触发电路工作不可靠（2）晶闸管发生故障（3）在逆变工作时，交流电源发生缺相或突然消失（4）换相的裕量角不足，引起换相失败。
9．什么是有源逆变和无源逆变？答：把直流电逆变成与电网同频率的交流电并反送到电网，叫有源逆变。

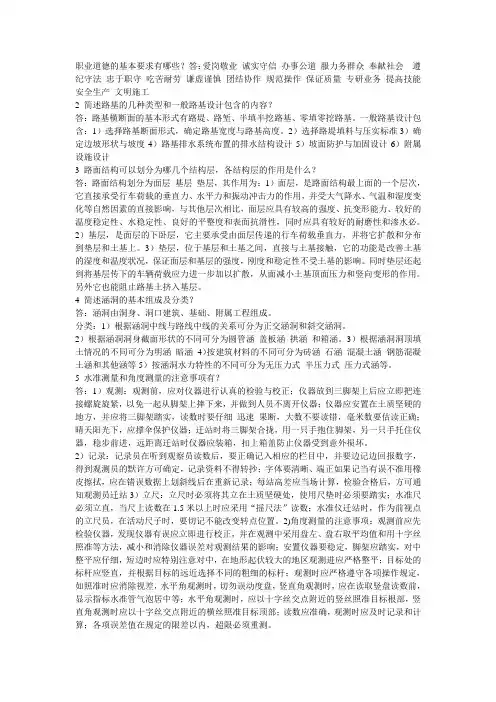

职业道德的基本要求有哪些？答：爱岗敬业诚实守信办事公道服力务群众奉献社会遵纪守法忠于职守吃苦耐劳谦虚谨慎团结协作规范操作保证质量专研业务提高技能安全生产文明施工2 简述路基的几种类型和一般路基设计包含的内容？答：路基横断面的基本形式有路堤、路堑、半填半挖路基、零填零挖路基。
一般路基设计包含：1）选择路基断面形式，确定路基宽度与路基高度。
2）选择路堤填料与压实标准3）确定边坡形状与坡度4）路基排水系统布置的排水结构设计5）坡面防护与加固设计6）附属设施设计3 路面结构可以划分为哪几个结构层，各结构层的作用是什么？答：路面结构划分为面层基层垫层，其作用为：1）面层，是路面结构最上面的一个层次，它直接承受行车荷载的垂直力、水平力和振动冲击力的作用，并受大气降水、气温和湿度变化等自然因素的直接影响，与其他层次相比，面层应具有较高的强度、抗变形能力、较好的温度稳定性、水稳定性、良好的平整度和表面抗滑性，同时应具有较好的耐磨性和渗水必。
2）基层，是面层的下卧层，它主要承受由面层传递的行车荷载垂直力，并将它扩散和分布到垫层和土基上。
3）垫层，位于基层和土基之间，直接与土基接触，它的功能是改善土基的湿度和温度状况，保证面层和基层的强度，刚度和稳定性不受土基的影响。
同时垫层还起到将基层传下的车辆荷载应力进一步加以扩散，从面减小土基顶面压力和竖向变形的作用。
另外它也能阻止路基土挤入基层。
4 简述涵洞的基本组成及分类？答：涵洞由洞身、洞口建筑、基础、附属工程组成。
分类：1）根据涵洞中线与路线中线的关系可分为正交涵洞和斜交涵洞。
2）根据涵洞洞身截面形状的不同可分为圆管涵盖板涵拱涵和箱涵。
3）根据涵洞洞顶填土情况的不同可分为明涵暗涵4）按建筑材料的不同可分为砖涵石涵混凝土涵钢筋混凝土涵和其他涵等5）按涵洞水力特性的不同可分为无压力式半压力式压力式涵等。
5 水准测量和角度测量的注意事项有？答：1）观测：观测前，应对仪器进行认真的检验与校正；仪器放到三脚架上后应立即把连接螺旋旋紧，以免一起从脚架上摔下来，并做到人员不离开仪器；仪器应安置在土质坚硬的地方，并应将三脚架踏实，读数时要仔细迅速果断，大数不要读错，毫米数要估读正确；晴天阳光下，应撑伞保护仪器；迁站时将三脚架合拢，用一只手抱住脚架，另一只手托住仪器，稳步前进，远距离迁站时仪器应装箱，扣上箱盖防止仪器受到意外损坏。

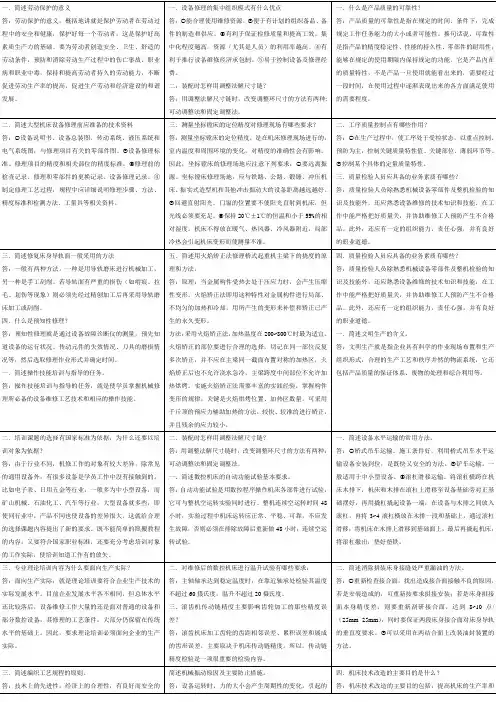

一．简述劳动保护的意义答：劳动保护的意义，概括地讲就是保护劳动者在劳动过程中的安全和健康，保护好每一个劳动者，这是保护好高素质生产力的基础。
要为劳动者创造安全、卫生、舒适的劳动条件，预防和消除劳动生产过程中的伤亡事故、职业病和职业中毒，保持和提高劳动者持久的劳动能力，不断促进劳动生产率的提高，促进生产劳动和经济建设的和谐发展。
一．设备修理的集中组织模式有什么优点答：①能合理使用维修资源。
②便于有计划的组织备品、备件的制造和供应。
③有利于保证检修质量和提高工效。
集中化程度越高，资源（尤其是人员）的利用率越高。
④有利于推行设备维修经济承包制。
⑤易于控制设备及修理经费。
二：装配时怎样用调整法解尺寸链？答：用调整法解尺寸链时，改变调整环尺寸的方法有两种:可动调整法和固定调整法。
一．什么是产品质量的可靠性？答：产品质量的可靠性是指在规定的时间、条件下，完成规定工作任务能力的大小或者可能性。
换句话说，可靠性是指产品的精度稳定性、性能的持久性、零部件的耐用性，能够在规定的使用期限内保持规定的功能。
它是产品内在的质量特性，不是产品一旦使用就能看出来的，需要经过一段时间，在使用过程中逐渐表现出来的各方面满足使用的需要程度。
二．简述大型机床设备修理前应准备的技术资料答：①设备说明书、设备总装图、传动系统、液压系统和电气系统图，与修理项目有关的零部件图。
②设备修理标准、修理项目的精度和相关部位的精度标准。
③修理前的检查记录、修理和零部件的更换记录、设备修理记录。
④制定修理工艺过程，规程中应详细说明修理步骤、方法、精度标准和检测方法、工量具等相关资料。
三．测量坐标镗床的定位精度对修理现场有哪些要求？答：测量坐标镗床的定位精度，是在机床修理现场进行的，室内温度和周围环境的变化，对精度的准确性会有影响。
因此，坐标镗床的修理场地应注意下列要求：①要远离振源。
坐标镗床修理场地，应与铁路、公路、锻锤、冲压机床、振实式造型机和其他冲击振动大的设备距离越远越好。

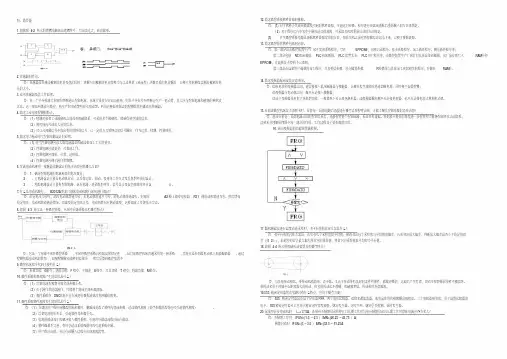

四、简答题1.根据图4-2所示的逻辑电路画出逻辑符号，写出表达式，画出波形。
2.传感器的作用。
答：传感器是在感受被测非电量变化的同时，将输入的被测非电量转换为与之成单值（或线性）函数关系的电量输出，以便于用电测仪表测出被测非电量的大小。
3.霍尔传感器及其工作原理。
答：在一个半导体薄片相对的两侧通以控制电流，在薄片垂直方向加以磁场，则在半导体另外两侧会生产一电动势，其大小与控制电流和磁场的乘积成正比。
这一现象叫做霍尔效应，所生产的电动势叫霍尔电动势。
利用这种原理制成的检测装置叫做霍尔传感器。
4.简述工业电视检测的特点。
答：（1）检测对象和工业摄像机之间没有机械联系，可采用多个摄像机，能够得到空间的信息。
（2）短时间内可读出大量的信息。
（3）可以从视频信号中取出有用的特征信号，以一定的方式转换成电信号输出，作为运算、检测、控制使用。
5.简述电力拖动电气控制电路设计的原则。
答：（1)电气控制电路应最大限度地满足机械设备加工工艺的要求。
（2）控制电路应能安全、可靠地工作。
（3）控制电路应简单、可靠、造价低。
（4）控制电路应便于操作和维修。
6.交流电动机继电—接触器电路设计的基本内容包括哪几方面？答：1、确定控制电路的电流种类和电压数量；2、主电路设计主要是电动机启动、正反转运转、制动、变速等工作方式及其保护环节的设计；3、辅助电路设计主要有控制电路、执行电路、连锁保护环节、信号显示及安全照明等环节设计。
7.什么是电动机爬行，B2012A型龙门刨床电动机爬行如何进行调试？答：给定电压为零时，此时电动机转速为零，若电动机转速不为零，即电动机转速爬行。
则调节A2板上调零电位器R31，使电动机转速为零。
然后增加给定电压，电动机转速随着增加。
再改变给定电压正负，电动机转向应随着改变，这样调试工作即基本完成。
8.如图4-3所示是一种数控系统，从图中看该系统具有哪些特点？答：它是一个单轴半闭环数控系统.半闭环数控系统具有较高的稳定性,是目前数控机床普遍采用的一种系统,其特点是在伺服电动机上加装编码器,通过检测伺服电动机的转角,间接检测移动部件的位移量,然后反馈到数控装置中.9.数控机床指令代码主要有什么？答：准备功能G指令；进给功能F指令；主轴速S指令；刀具功能T指令；辅助功能M指令。
高级技师理论简答题一、 简述PLC与变频器的联机运行方法1、PLC的开关量信号控制变频器。
2、PLC的模拟量信号控制变频器。
3、PLC采用RS‐485无协议通讯方法控制变频器4、PLC采用RS‐485的MOdbus‐RTU通讯方法控制变频器5、PLC采用现场总线方式控制变频器二、写出数控机床开机调试的步骤1、通电前的外观检查2、机床总电压的接通3、CNC电箱通电4、MDI实验三、培训与指导的常用方法有哪些？1、讲解法2、示范操作法1)操作演示：1.慢速演示2.分解演示3.重点演示4.边演示边讲解5.正常操作的演示2）直观教具演示3）产品（实物）展示4）指导操作训练法5）电化教学法四、PLC安装调试时应注意哪几个方面？1)环境的要求2)安装的要求3)外部接线的要求4)抗干扰要求五、培训计划编写时有什么注意事项1）充分了解学员的技术等级，专业知识的水平和技能操作的程度，做到有放矢和因材施教。
2）根据培训要求，确定培训时间3）根据培训要求和教材，编写训计划和教学大纲六、数控机床直流主轴传动系统有什么特点1.变速范围宽，调速性能好2.主轴变速迅速可靠，控制简单3.主轴主件耐模性高4.转速高、功率大、易于调整5.有较高的精度和刚度，传动平稳，噪声低。
6.良好的抗振性和稳定性七、简述PLC和变频器控制电路的调速步骤。
1、PLC程序编写PLC程序应包含：多段速段码，每段运行时间、相邻段转换条件、每段运行方向、加减速种类设定。
2、变频器参数的设定。
恢复出厂值参数设定，运行控制参数方式设定，每段频率参数设定、加减速时间参数设定等。
八、测绘一般包括哪些步骤1）测绘出机床的安装接线图（数控系统、伺服系统及机床内外部电气部分的安装接线图）。
2）测绘电气控制原理图（数控系统与伺服系统、机床强电控制回路之间电气原理图）。
3）整理草图，进一步检查核实，将所绘的草图标准化。
九、编写数控机床一般电气检修前的注意事项中，写出检测维护各功能模块使用的存储器备电池的工艺要求。
答：检测各功能模块使用的存储器后备电池的电压是否正常。
在一般情况下，即电池未失效，也应每年更换一次，以确保系统正常工作。
更换电池应在CNC装置通电情况下进行，以防止更换时丢失信息。
十、说明变频器的测量电路中输出电流表如何选择，为什么？答：变频器输出电流与电动机铜选引起的温升有关，仪表的选择应能精确测出其畸变电流的有效值，可以使用热电系电流表，但必须小心操作，而使用动铁式仪表是最佳的选择。
十一、画出高频干扰线间电源滤波器电路a)线间电压滤波器十二、机电一体化包括那些方面的技术答：机电一体化是多科学领域综合交叉的技术密集系统工程。
它包含了机械技术、计算机与信息处理、系统技术、自动控制技术、传感与检测技术、伺服传动技术。
十三、如图所示求出运放A1、A2的输出电压UO1、UO2。
答：十四、说明典型工业控制机系统的基本组成。
答：它是由一次设备部分和工业控制机系统组成。
一次设备通常由被控对象、变送器和执行机构构成。
工业控制系统包括硬件系统和软件系统。
十五、变频器产生谐波干扰分为哪几种。
1）辐射干扰，它对周围的电子接收设备产生干扰。
2）传导干扰，使直接驱动的电动机产生电磁噪声，增加铁损和铜损，使温度升高。
3）对电源输入端所连接的电子敏感设备产生影响，造成误动作。
4）在传导的过程中，与变频器输出线平行敷设的导线会产生电磁耦合，形成感应干扰。
十六、简述西门子SIN80C控制系统主菜单5个区域的主要功能。
答：（1）MACHINE（机床）区域，该部分操作结合机床操作面板进行，主要实现机床的加工操作。
（2）PARMETER（参数）区域，主要是系统的编程参数、系统的设定数据。
（3）PROGRAMMING（编程）区域，主要用于工件加工程序的编辑。
（4）SERVICES（服务）区域，主要是用户提供输入/输出数据的方法，并对硬盘上的文件进行管理。
（5）DIAGNOSIS(诊断)区域，主要用于机床的调整及维护。
十七、什么是故障诊断流程图答：复杂设备电气故障的诊断由高级技师利用专业知识和经验，详细分解一系列的步骤，并确定诊断顺序流程，这种以流程形式出现的诊断步骤称为故障诊断流程图。
十八、在线故障检测时应注意什么。
答：检测时应注意，由于在线测试的复杂性，对于异步逻辑、器件上接有电抗或晶体类元件、线与和线或逻辑、总线竞争等情况、可能导致将好器件误判为坏器件。
一般来说通过功能测试的器件基本是好的，未通过测试的器件不一定是坏的，需要进一步分析判断。
十九、如何测绘安装接线图答：具体的测绘的内容分别为：测绘安装接线图，首先将配电箱内外的各个电器部件的分析和物理位置画出来，其中数控系统和伺服装置分别用一框单元代替，找出各方框单元的输入、输出信号、信号的流向及各方框的相互关系。
二十、电子装置中可采用哪些地线实现干扰？答：电子装置中的地线种类，保护接地线;保护接地线是出于安全防护的目的，将电子装置的外壳屏蔽层接地。
信号地线：信号地线是指电子装置的输入和输出的零信号电位公共线，它可能 与真正大地是隔绝的。
信号源地线：交流电源地线是传感的零信号位电位基准公共线。
交流电源地线：信号源地线是指电网中与大地的中性线。
二十一、为了抗干扰，电源变压器一次侧与二次侧之间采用三层屏蔽防护。
简述屏蔽层的三个功能及各屏蔽层的解法？答：（1）完成静电屏蔽对电子测量的完整包罩，即恢复了静电屏蔽的完整性。
（2）控制电源变压器的一次电压和二次电压的漏电流的影响。
（3）为外部干扰电流提供通路，使其不流经信号线。
其各层的解法是：一次侧屏蔽层接电网地（即大地）；中间屏蔽层接装置的金属外壳；二次侧屏蔽层接装置内的防护地（即内层浮置屏蔽罩）。
二十二、简述伺服电机的基本用途？答：伺服电机又称执行电机，它是控制电机的一种。
它可以把输入的电压信号变换成电机轴上的角位移和角速度等机械信号输出。
二十三、什么是机电一体化答：机电一体化是传统机械工业被微电子技术逐步渗透过程所形成的一个新概念，它是微电子技术，机械技术相互交融的产物，是集多种技术为一体的一门新兴交叉学科。
二十四、机械一体化中，计算机与信息处理技术起什么作用答：计算机是实现信息处理的工具。
在机电一体化中，计算机与信息处理部分控制整个系统的运行，直接影响到系统工作的效率和质量。
二十五、实现有源逆变的条件是什么？答：（1）一定要有直流电动势源，其极性必须与晶闸管的导通方向一致，其值应稍大于交流器直流侧的平均电压。
（2）交流器必须工作在a>900的区域内，使Ud<0。
二十六、什么叫工业以太网？应用以太网有什么优势越性？答：1、所谓工业以太网，是指其在技术上与商用以太网（IEEE802.3标准）兼容，但材料选用、产品的强度和适用性方面应能满足工业现场的需求。
2、应用工业以太网优越性的表现在：1）工业以太网是全开放、全数字化网络，遵照网络协议不同厂商的设备可以很容易实现互联。
2）工业以太网能实现工业控制制网络与企业信息网络的无缝连接，并形成企业级管控一体化的全开放网络。
3）软硬件资源丰富，成本低廉。
4）通信速率高。
5）可持续发展的空间 大等等。
二十七、简述工业以太网的构成答：（1）网络部件。
（2）连接部件：FC快速连接插座；ELS(工业以太网光纤交换机)，MC TP11（工业以太网光纤电气转换模块）（3）通信介质：普通双绞线，工业屏蔽双绞线和光纤。
二十八、电气设备技术管理主要及常见的管理方式有哪些？答：1、电气设备技术管理主要内容是：正确使用和维护，开展预防性维修，配备必要的设备管理人员，规定设备的维修内容，修理时间的定额及修理费用。
2、常见的管理方式有：集中管理、分散管理及混合管理。
二十九、简述数控机床主轴传动系统的分类和特点。
答：（1）直流主轴传动系统：1)调速性能好2)输出力矩大3)过载能力强4)精度高5)控制简单6)易于调整（2）交流主轴传动系统：结构简单、工作可靠、维护方便、对环境要求低。
（3）现在主轴传动系统的主流是数字式交流传动系统。
三十、如图电路中，已知各触发器初始态均为0，试画出6个CP脉冲作用下Q1、Q2和Z端的波形。
答：三十一、画出变频器由继电控制的正反转运行的电路图。
三十二、编写PLC控制程序，控制要求为：设有三个指示灯，当按下启动按钮后，三个指示灯依次亮1秒钟，并不断循环，按下停止按钮后，指示灯停止工作。
三十三、技能培训示范操作有哪些注意事项？1、要注意放慢速度。
2、把完整的操作过程进行分解演示。
3、关键部分重点演示、重复演示。
4、边演示边讲解。
5、在演示时，还要注意实物的使用。
三十四、简述PLC选用时，I/O选择的方法1、将与PLC相连接的全部输入、输出器件根据所需的电压、电流的大小和种类分别统计，确定PLC的I/O点数。
2、在选择PLC的I/O点数和种类（包括开关量、模拟量、输出规格等）3、在满足控制要求的前提下，还要考虑价格和备用量两个因素，尽量简化系统的I/O点数，选用点数较少的机型可以降低成本，但应考虑留出10%-30%备用余量，以供系统扩展时间用。
三十五、编写培训教案时要注意什么？答：1、应首先明确培训对象的等级、培训内容、培训的目标和培训的要求。
培训教案内容应由浅入深、有条理性和系统性。
2、应结合本企业、本职业在生产技术、质量方面存在的问题进行分析，并提出解决方案。
3、应结合本职业介绍相关的新技术、新工艺、、新材料、新设备及其应用方面的内容。
4、根据培训内容和要求，确实培训的方法、时间、场地以及所需的教具、工具、物料。
5、对于没有定论或没有根据的内容不要写进培训教案。
三十六、工业以太网的通讯介质有哪些？1、普通双绞线，工业屏蔽双绞线和光钎2、PLC控制器上的工业以太网通讯处理器。
3、PG/PC上的工业以太网通讯处理器。
用于将PG/PC连接到工业网。
三十七、简述PLC和变频器控制电路设计方法。
1、首先确认PLC和变频器的安装环境。
2、变频器和电机的距离确定电缆和布线方法3、PLC和变频器电源模块及其他外设的选择。
4、PLC和变频器的接地方法。
5、PLC的机型、容量、I/O模块选择。
