市政工程施工技术手册汇编

市政工程施工技术手册汇编甘肃星利达房地产开发有限公司二0一五年一、沥青砼面层施工一、铺洒沥青下封层在准备好的干燥水泥稳定粒料基层上，采用沥青洒布机喷洒一层约1～1.3L/m2的均匀热沥青，沥青采用AH-70，沥青喷洒时应保持沥青温度在150～170℃之间。

二、铺筑沥青面层试铺路段沥青各面层施工开工前，均需先做试铺路段。

通过合格的沥青混合料组成设计，拟定试铺路段铺筑方案，试铺路段宜选在正线直线段，长度不少于200m。

试铺路段施工分为试拌和试铺两个阶段：根据各种机械的施工能力和相匹配的原则，确定合宜的施工机械，按生产能力决定机械数量与组合方式。

通过试拌决定：拌和楼的操作方式：如上料速度、拌和数量与拌和时间、拌和温度等。

验证沥青混合料的配合比设计，决定正式生产用的矿料配合比和油石比。

通过试铺决定：摊铺机的操作方式：摊铺温度、摊铺速度、初步振实的方法和强度、自动找平方式等。

压实机具的选择、组合、压实顺序、碾压温度、碾压速度及遍数，振动压路机对下管网影响程度等。

施工缝处理方法。

各种沥青面层的松铺系数：确定施工产量及作业段的长度，修订施工组织计划。

全面检查材料及施工质量是否符合要求。

试铺段的铺筑。

严格按《公路沥青路面施工技术规范》JTJ032-94及《公路改性沥青路面施工技术规范》JTJ036-98规范操作。

在试铺段的铺筑过程中，工程技术人员应全过程参加，检查施工工艺、技术措施是否符合要求，测温、观色、取样，并记录试验与检测结果，检查各种技术指标情况，对出现的问题提出改进意见。

各层度铺，必须力争一次铺筑成功，使试铺面层成为正式路面的组成部分，避免材料浪费。

试铺段的质量检查频率应比正常时增加一倍。

三、沥青混凝土面层1、施工前的准备工作（一）沥青混凝土拌和站本工程因沥青混凝土面积较小，经过成本核算分析自建沥青混凝土拌和站，成本较高。

经过对市场调查分析，可采用购买商品沥青混凝土进行施工。

（二）沥青混凝土施工机械的配备在沥青混凝土路面层的施工中，起了保证机械化施工的连续性，沥青混凝土拌和设备、沥青混凝土运输车辆、沥青混凝土摊铺机的合理配备是一个关键，而面层成型的质量又于沥青混凝土拌和设备与沥青混凝土的摊铺设备的合理配置密切相关。

施工技术交底记录
施管表
施工技术交底记录
施管表
槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧进行边坡支护，修整好底面，立
施工技术交底记录
施管表
施工技术交底记录
施管表
施工技术交底记录
施管表技术负责人交底人接受交底人
施工技术交底记录
施管表
施工技术交底记录
施管表
施工技术交底记录
施管表
2、中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位置，用这种方法对中，比中心线法速度快。

施工技术交底记录
施管表
施工技术交底记录
施管表
施工技术交底记录
施管表
施工技术交底记录
施管表
、开挖遇其它管线时，确定安全距离，并对所遇管线先进行支撑，悬吊等保护后，然而开挖土方。

施工技术交底记录
施管表
施工技术交底记录
施管表技术负责人交底人接受交底人
施管表
施管表
施管表
施管表
施管表。

市政工程施工技术手册汇编甘肃星利达房地产开发有限公司二0一五年一、沥青砼面层施工一、铺洒沥青下封层在准备好的干燥水泥稳定粒料基层上，采用沥青洒布机喷洒一层约1～1.3L/m2的均匀热沥青，沥青采用AH-70，沥青喷洒时应保持沥青温度在150～170℃之间。

二、铺筑沥青面层试铺路段沥青各面层施工开工前，均需先做试铺路段。

通过合格的沥青混合料组成设计，拟定试铺路段铺筑方案，试铺路段宜选在正线直线段，长度不少于200m。

试铺路段施工分为试拌和试铺两个阶段：根据各种机械的施工能力和相匹配的原则，确定合宜的施工机械，按生产能力决定机械数量与组合方式。

通过试拌决定：拌和楼的操作方式：如上料速度、拌和数量与拌和时间、拌和温度等。

验证沥青混合料的配合比设计，决定正式生产用的矿料配合比和油石比。

通过试铺决定：摊铺机的操作方式：摊铺温度、摊铺速度、初步振实的方法和强度、自动找平方式等。

压实机具的选择、组合、压实顺序、碾压温度、碾压速度及遍数，振动压路机对下管网影响程度等。

施工缝处理方法。

各种沥青面层的松铺系数：确定施工产量及作业段的长度，修订施工组织计划。

全面检查材料及施工质量是否符合要求。

试铺段的铺筑。

严格按《公路沥青路面施工技术规范》JTJ032-94及《公路改性沥青路面施工技术规范》JTJ036-98规范操作。

在试铺段的铺筑过程中，工程技术人员应全过程参加，检查施工工艺、技术措施是否符合要求，测温、观色、取样，并记录试验与检测结果，检查各种技术指标情况，对出现的问题提出改进意见。

各层度铺，必须力争一次铺筑成功，使试铺面层成为正式路面的组成部分，避免材料浪费。

试铺段的质量检查频率应比正常时增加一倍。

三、沥青混凝土面层1、施工前的准备工作（一）沥青混凝土拌和站本工程因沥青混凝土面积较小，经过成本核算分析自建沥青混凝土拌和站，成本较高。

经过对市场调查分析，可采用购买商品沥青混凝土进行施工。

（二）沥青混凝土施工机械的配备在沥青混凝土路面层的施工中，起了保证机械化施工的连续性，沥青混凝土拌和设备、沥青混凝土运输车辆、沥青混凝土摊铺机的合理配备是一个关键，而面层成型的质量又于沥青混凝土拌和设备与沥青混凝土的摊铺设备的合理配置密切相关。

市政建设工程施工资料市政建设工程施工是城市发展的重要组成部分，是城市建设推动经济发展和社会进步的重要手段。

在市政建设工程施工过程中，施工资料的准备是至关重要的一环，它直接关系到施工的质量和进度。

因此，正确准备施工资料，能够有效提高施工效率，保证工程质量，确保施工进度。

一、施工资料的种类和用途：市政建设工程在施工中需要准备的资料种类繁多，主要包括设计文件、施工图纸、规范标准、批准文件等。

设计文件是指由设计单位编制的有关工程施工的施工图、设计汇编等文件；施工图纸是指根据设计文件编制的可以直接用于施工的施工图；规范标准是指国家有关规范标准文件，用于指导工程施工的文件；批准文件是指相关主管部门对施工项目进行审批的文件。

这些资料在施工中的用途是不可替代的。

设计文件是指导施工的“指南”，施工人员可以通过设计文件了解工程的设计意图，掌握工程设计的要求，确保施工符合设计要求；施工图纸是施工的“图纸”，是施工单位在施工现场进行指导和施工的主要依据；规范标准可以帮助施工单位遵循相关规定，确保施工质量符合国家标准；批准文件是施工项目合法性的证明，是施工单位进行施工的“准入证”。

二、施工资料的准备：市政建设工程施工资料准备工作繁琐，需要相关单位和个人密切配合，确保施工资料的准备齐全、及时。

在施工前，施工单位需要根据设计文件、施工图纸等资料进行详细的施工计划和施工方案编制，明确施工目标和施工方法，合理安排施工进度和施工流程。

同时，施工单位需要根据工程的实际情况向相关主管部门提交申请文件，获得工程施工的批准文件。

施工单位在准备施工资料时，需要考虑到施工的全过程，合理安排施工的各个环节，并确保施工人员可以依据准备好的资料开展工作。

同时，施工单位还需要确保施工资料的保密性和完整性，避免泄露关键信息和丢失重要文件。

在施工过程中，施工单位还应及时更新施工资料，保证施工人员始终可以依据最新的施工资料进行施工。

三、施工资料的管理：市政建设工程施工资料的管理是保障施工质量和施工进度的重要环节。

市政工程技术资料手册淄博市市政工程质量安全监督站二〇一一年三月目录1、监理合同及项目监理机构2、监理规划3、监理实施细则4、设计技术交底5、施工组织设计（方案）6、四大体系7、分包单位8、测量核验9、工程开工10、第一次工地会议11、工地例会12、重点部位、关键工序的施工方案13、实验室14、工程材料/构配件/设备报审15、施工检（试）验报告16、旁站17、隐蔽/分项/分部/单位工程报验申请18、质量事故处理19、工程暂停及复工20、工程计量工程款支付21、工程进度控制22、工程延期及工程延误的处理23、工程变更的管理24、费用索赔处理25、竣工验收26、工程质量保修期的监理工作27、安全监理工作28、其它监理资料28.1监理日志28.2技术交底28.3监理工作联系单28.4监理工程师通知单28.5监理工程师通知回复单28.6监理月报28.7监理工作总结29、监理资料的管理29.1文件收发台账1监理合同及项目监理机构1.1建设单位与监理单位应依据规定及时签订建设工程委托监理合同。

1.2监理合同应按规定及时办理备案手续，外地进淄企业办理进淄监理备案手续及设立分公司。

1.3监理单位应于委托监理合同签订后十天内将项目监理机构的组织形式、人员构成及对总监理工程师的任命书面通知建设单位。

当总监理工程师需要调整时，监理单位应征得建设单位同意并书面通知建设单位；当专业监理工程师需要调整时，总监理工程师应书面通知建设单位和承包单位。

2监理规划2.1 监理规划的编制应针对项目的实际情况，明确项目监理机构的工作目标，确定具体的监理工作制度、程序、方法和措施，并应具有可操作性。

2.2 监理规划编制的程序与依据应符合下列规定：监理规划应在签订委托监理合同及收到设计文件后开始编制，完成后必须经监理单位技术负责人审核批准，并应在召开第一次工地会议前报送建设单位；监理规划应由总监理工程师主持、专业监理工程师参加编制；编制监理规划应依据：--建设工程的相关法律、法规及项目审批文件；--与建设工程项目有关的标准、设计文件、技术资料；--监理大纲、委托监理合同文件以及与建设工程项目相关的合同文件。

目录第一章雨污水工程 (2)一、准备工作 (2)（一）技术准备 (2)（二）材料准备 (2)二、施工工艺流程 (3)（一）PVC-U加筋管施工工艺流程 (3)（二）钢筋混凝土管施工工艺流程 (3)三、施工方法 (3)（一）施工测量 (3)（二）雨污水管道基槽开挖 (4)（三）雨污水管道基础施工 (6)（四）雨污水管道安装 (8)（五）检查井施工 (10)（六）管道闭水试验 (13)（七）管道回填 (13)（八）车行道路收水口 (13)四、施工质量控制 (16)五、施工安全管理 (16)第二章沥青道路工程 (16)一、准备工作 (16)（一）技术交底工作 (2)（二）沥青道路设备材料准备 (17)（三）施工现场人员准备 (18)二、工艺流程 (18)（一）车行道路路基施工流程 (18)（二）沥青混凝土施工流程 (19)三、操作步骤及工艺 (20)（一）沥青混凝土底层施工工艺 (20)（二）沥青混凝土表面层施工工艺 (23)四、质量控制 (27)五、注意事项 (27)第一章雨污水工程一、准备工作（一）技术准备1.图纸审核: 项目工程技术部现场水电管理人员认真复核综合管网施工图纸, 查看雨污水与煤气等其他管线位置、标高布置是否冲突, 检查井设置位置是否合理等。

2、编制、审核施工方案：施工前施工单位根据设计要求, 结合公司技术标准, 编制施工方案, 施工方案应由总监理工程师和项目公司、技术部门审核批准。

（二）材料准备编制甲供材和主要材料计划, 选定材料应满足以下要求:1、直径≤600的小区外雨污水排水管选用PVC-U加筋管, 管材规格技术标准见下表规格DN最小平均内径筋高最小壁厚承口内径承口深度承口最小壁厚管长平均偏差最短最长平均偏差DN 150 142 6+1.5 0.7 160 +5 20 +5 0.7 6000 +50 DN 225 215 9+1.5 1.2 245 +5 140 +5 1.2 6000 +50 DN 30285 12+1.5 1.5 328 +5 170 +5 1.5 6000 +50 DN 400 385 18+1.5 1.7 430 +5 210 +5 1.7 6000 +50 DN 500 485 23+1.5 2.0 535 +5 220 +5 2.0 6000 +50DN 600 585 27+1.5 2.5 650 +5 300 +5 2.5 6000 +502.直径>600的小区外雨污水排水管选用>600 采用Ⅰ级钢筋混凝土管；3、检查井：宅前宅后的雨污水检查井采用 HMCN 系列塑料成品检查井（尺寸φ415）, 其余采用圆形砖砌检查井。

的管理安全监理规划1 安全监理工作范围；2安全监理工作内容；3安全监理工作程序4安全监理制度措施5人员配备计划6安全监理职责监理规划报审表工程名称：编号：监理实施细则报审表工程名称：编号：施工图设计文件会审记录填表人：5.4.1工程概况：工程规模、工程特点、工期要求、参建单位等。

5.4.2施工平面布置图。

5.4.3施工部署和管理体系：施工阶段、区划安排；进度计划及工、料、机、运计划表和组织机构设置。

组织机构中应明确项目经理、技术负责人、施工管理负责人及其它各部门主要责任人等。

5.4.4质量目标设计：质量总目标、分项质量目标，实际质量目标的主要措施、办法及工序、部位、单位工程技术人员名单。

5.4.5施工方法及技术措施（包括冬、雨季施工措施及采用的新技术、新工艺、新材料、新设备等）。

5.4.6安全措施。

5.4.7文明施工措施。

5.4.8环保措施。

5.4.9节能、降耗措施。

5.4.10模板及支架、地下沟槽基坑支护、降水、施工便桥便线、构筑物顶推进、沉井、软基处理、预应力筋张拉工艺、大型构件吊运、混凝土浇注、设备安装、管道吹洗等专项设计。

A2施工组织设计（方案）报审表施管表3A4质量管理（技术管理、质量保证、安全管理）体系报验申请表工程名称：编号：A3分包单位资格报审表工程名称：编号：测量核验8.1测量复核记录8.1.1施工前建设单位应组织有关单位向施工单位进行现场交桩。

施工单位应根据交桩记录进行测量复核并留有记录。

8.1.2施工设置的临时水准点、轴线桩及构筑物施工的定位桩、高程桩的测量复核记录。

8.1.3部位、工序的测量复核记录。

8.1.4应在复核记录中绘制施工测量示意图，标注测量与复核的数据及结论8.3.1测量放线的部位：工程测量的桩位及桩号。

8.3.2测量放线内容：指测量放线工作内容的名称。

如：高程、中心线、边线等。

8.3.3测量放线依据材料：是指施工测量方案、建设单位提供的红线桩、水准点等材料。

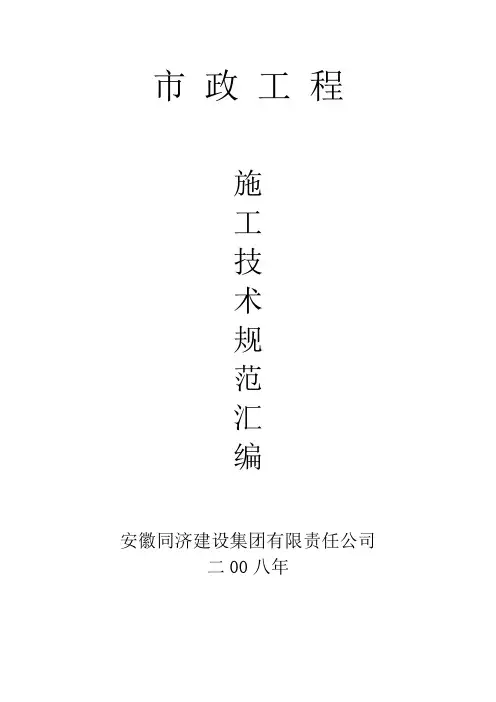

市政工程施工技术规范汇编安徽同济建设集团有限责任公司二00八年目录一、道路工程施工测量—-—----————-—--—-—-—----———--—-———-—-2二、路基、沟槽回填土技术要求——-———----—--———-—--——--—-———4三、路基、沟槽回填土验收检查技术标准————--—---—--—-—--—--6四、管道安装--—-—-———--——---—-———-——————-—-———————-—-----8五、检查井-—————--————-—---———-—-----—-—--—-—-——-——---—-—13六、收水井-——-——----—---—--——--——————------—-—--—--—————-15七、顶管工程-————--——-——-----—-——---—-——-——-—---—-———--——17八、石灰土基层———-——-————-—---—---——---——-——----——--—————28九、水泥稳定粒料基层-————-—----—--————---—-—————-—-—---—-—31十、模板-——-————----—-—-———-—-———-——-—————-——-———--——-——--33十一、水泥混凝土—-————---—------——-————-—-—————-————---—-—35十二、沥青混凝土——-—-—-—-————--------——--———-—-—--——------38十三、人行道施工-——-—-—---——-——-———-----—-————---—--———-——42十四、排水工程测量-——--————--—-—---——-——-——-----——--—---——44十五、桥梁工程施工测量-——-—--————---———----————---—---———-45十六、钻孔灌注桩施工—---—-—---—--—————-——--—--—----—--————48十七、锤击沉桩（打入桩）-—-———-——------——-——---—-—-———-———57十八、钢筋网和钢筋骨架的焊接--—--—-——---—--—-—-—-—--———-—-67十九、钢材的加工-—--————-—--—-------—-———-—————--—---—-—--69二十、后张法预应力钢绞束伸长量计算-—---——--—-----———----——70二十一、后张法预应力砼梁板张拉和压浆—-—-——---——-—-——----—-73二十二、浆砌块(料)石挡土墙-—--—-———-—---—-—--————--——--—82一、道路工程施工测量城市建设中的线路工程主要包括：城市道路、给水、排水、电力、电信和各种民用管道以及桥涵工程。
