SCPI.DISPlay.ANNotation.FREQuency.STATe 对象类型属性(读写)语法SCPI.DISPlay.ANNotation.FREQuency.STATe = StatusStatus = SCPI.DISPlay.ANNotation.FREQuency.STATe说明这个命令开启/关闭LCD显示器的频率显示。
变量实例Dim DispFreq As BooleanSCPI.DISPlay.ANNotation.FREQuency.STATe = 0DispFreq = SCPI.DISPlay.ANNotation.FREQuency.STATe等效键Display > Frequency显示 > 频率等效SCPI命令语法 参数 Status说明 设置/获取频率显示的开启/关闭状态数据类型 布尔型(Boolean)范围 从下列两项中选择：真或开启：开启频率显示。
假或关闭：关闭频率显示。
预置值 真或开启：:DISPlay:ANNotation:FREQuency[:STATe] {ON|OFF|1|0}:DISPlay:ANNotation:FREQuency[:STATe]?查询响应{1|0}<newline><^END>应用实例10 OUTPUT 717;":DISP:ANN:FREQ OFF"20 OUTPUT 717;":DISP:ANN:FREQ?"30 ENTER 717;ALear对象类型方式（只写）语法Lear说明这个命令清除状态栏（在LCD显示器的底端）显示的错误消息。
实例Lear等效键前面板上没有等效键。
等效SCPI命令语法:DISPlay:CCLear应用实例10 OUTPUT 717;":DISP:CCL"SCPI.DISPlay.CLOCk对象类型属性(读写)语法SCPI.DISPlay.CLOCk = StatusStatus = SCPI.DISPlay.CLOCk说明这个命令开启/关闭仪器状态栏（在LCD显示器的右下角）的时钟显示。
屏幕区域：元件的名称和功能通道窗口用于显示迹线的窗口。
因为一个通道对应于一个窗口，所以称之为通道窗口。
通道窗口的外框显示为浅灰色时，通道为工作通道（正在为该通道执行设置）。
在下图中，通道 1（上方窗口）为工作通道。
要使通道成为工作通道，请使用“Channel Next”（下一通道）或“Channel Previous”（上一通道）键。
在通道窗口内部单击也可使通道成为工作通道。
通道 1 窗口通道 2 窗口5-1. 通道标题栏可以为每个通道分配标题，并将标题显示在标题栏上。
有关设置通道标题栏的更多信息，请参见为窗口添加标记。
5-2. 迹线名/测量参数此处显示了通道上迹线的名称（Tr1 至 Tr9）及其测量参数。
迹线名右侧的 指示该迹线为工作迹线（正在为该迹线执行设置）。
要使迹线成为工作迹线，请使用“Trace Next”（下一迹线）或“Trace Prev”（上一迹线）键。
单击迹线名所在的线（鼠标指针从 更改为 ）也可使迹线成为工作迹线。
5-3. 数据格式此处显示了每条迹线的数据格式。
有关设置数据格式的更多信息，请参见选择数据格式。
5-4. 刻度设置此处显示了每条迹线的刻度设置。
本示例说明“10.00dB/”对应每分度 10 dB。
“Ref 0.000dB”说明参考线的值为0 dB。
有关设置刻度的更多信息，请参见设置刻度。
5-5. 迹线状态区域此处显示了每条迹线的设置。

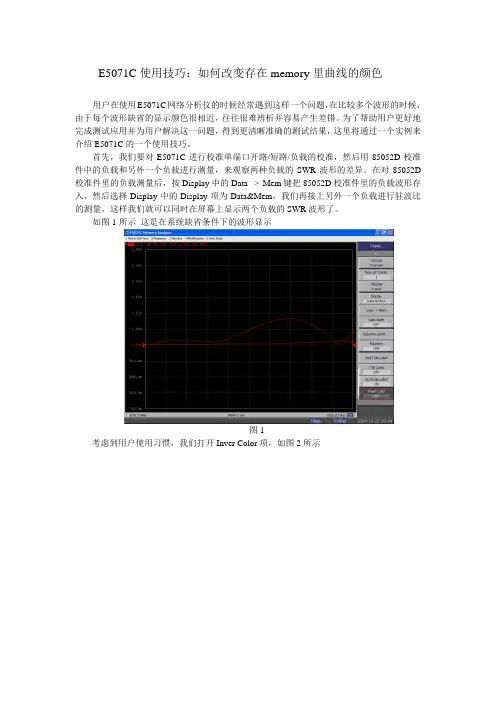

迹线状态显示分类 [ ] 内的内容 含义误差校正 RO 误差校正：开（开路 (n) 响应校准）RS 误差校正：开（短路 (n) 响应校准）RT 误差校正：开（直通 (n) 响应校准）ER 误差校正：开（增强的响应校准）F1误差校正：开（1 端口校准）F2 误差校正：开（全 2 端口校准/2 端口TRL 校准）F3 误差校正：开（全 3 端口校准/3 端口TRL 校准）F4 误差校正：开（全 4 端口校准/4 端口TRL 校准）打开/关闭迹线Nothing 数据迹线：开；存储迹线：关M 数据迹线：关；存储迹线：开D&M 数据迹线：开；存储迹线：开关 数据迹线：关；存储迹线：关执行数据计算 D+M (D+M&M) 执行 Data+Mem 计算存储迹线为“ON”（开）时，请参见() 内的内容D- M (D- M&M) 执行 Data- Mem 计算D*M (D*M&M) 执行 Data*Mem 计算D/M (D/M&M) 执行 Data/Mem 计算电延迟 Del 为电延迟或相位偏移指定一个非 0（零）的数值。
安捷伦E5071C网络分析仪操作手册2011-11-22一、开机与关机1.1 连接电源线1.2 先开机器背后电源键，如图1红圈位置图11.3 再开机器正面开机键，如图2红圈位置图21.4 开机后即自动进入windows xp系统，待系统启动完毕，系统会自动启动网络分析仪软件。
整个过程约2分钟。
启动完毕后的画面见图3。
图31.5 为测试结果准确，机器应开机预热30分钟。
机器PORT1、PORT2输入信号强度必须小于26dbm，35V DC！！！1.6 测试完毕关机，应先关机器前面板开关，等机器退出windows操作系统，屏幕全黑以后再关机器背后电源开关！！！二、测试2.1 测试标准件2.1.1 机器配套有一型号85032F型的标准物理校准件，如图4图42.1.2 盒子中提供了2套共6个50欧姆标准阻抗的校准件，分别为open（male）、short （male）、load（male）、open（female）、short（female）、load（female）。
一般我们用female的3个，如图5图52.1.3 测试s21等传输损耗时还需用到直接接头，如图6图62.2 校准2.2.1 机器面板上按cal进入校准菜单，如图7图72.2.2 在cal kit菜单中选择对应型号的标准测试件，我们使用85032F。
如图8中红圈。
图82.2.3 在机器面板上按start、stop或者center、span来输入测试频率。
图92.2.4 选择calibrate进入校准选择菜单图102.2.5 按1-port cal进入s11的校准程序。
分别依次连接open 、short、load 3个标准件进行校准。
如open 见图11图112.2.6 选择open（m）后听到“滴”的一声，open校准完毕。
Open菜单前会打钩示意，见图12图122.2.7 按return后再校正short、load。
全部完成后黄色线回到0db见图13图132.2.8 菜单上选择save/recall 保存校准结果。
E5071C网络分析仪2篇E5071C网络分析仪简介E5071C网络分析仪是一款高性能、多功能的测试仪器，可应用于各种无线通信、雷达、卫星通信、有源器件、被动器件等领域的设计与测试。
它的主要作用是测量S参数，即样品的散射参数，以评估电路的性能。
E5071C网络分析仪支持频率范围从9 kHz到20 GHz，有广阔的测量范围和高达160 dB 的动态范围，可以提供高度准确的测试。
功能特点1.高精度测量E5071C网络分析仪拥有高达160 dB的动态范围和10微米的分辨率，可以实现更加精准的测量。
在测试过程中，它能够自动补偿各种误差，包括漂移和灵敏度等因素，确保测试结果的准确性。
2.多频段测量E5071C网络分析仪支持频率范围从9 kHz到20 GHz，可以在较宽的频率范围内进行测量。
并且，它可以进行多个频段的同时测试，提高测试效率。
3.灵活的测试模式E5071C网络分析仪提供多种测试模式，包括S参数测试、功率测试、矢量网络分析等，可以适应不同的测试需求。
此外，它还支持手动和自动测试模式，使用起来非常方便。
4.数据处理和显示E5071C网络分析仪可以对测试结果进行处理和显示，支持多种格式的数据输出，如Touchstone文件、CVI文件、MATLAB文件等。
此外，它还提供了多种图表和报告模板，方便用户进行数据分析和结果呈现。
5.现场校准E5071C网络分析仪支持自动和手动校准，可以在测量前和测量中进行校准，确保测试结果的准确性。
此外，它还提供了各种校准物件和标准件，可以满足不同的校准需求。
应用领域1.通信领域E5071C网络分析仪可以应用在各种通信产品的设计和测试中，如手机、天线、基站等。
它可以测量各种无线通信标准，如GSM、UMTS、CDMA等。
2.雷达领域E5071C网络分析仪还可以应用在雷达领域，可以测试雷达系统中的天线、功放器、滤波器、轨道跟踪等组件。
3.卫星通信领域E5071C网络分析仪可以用于卫星通信系统的测试和评估，可以测量各种频段和带宽的信号，如L波段、C波段、Ku波段等。

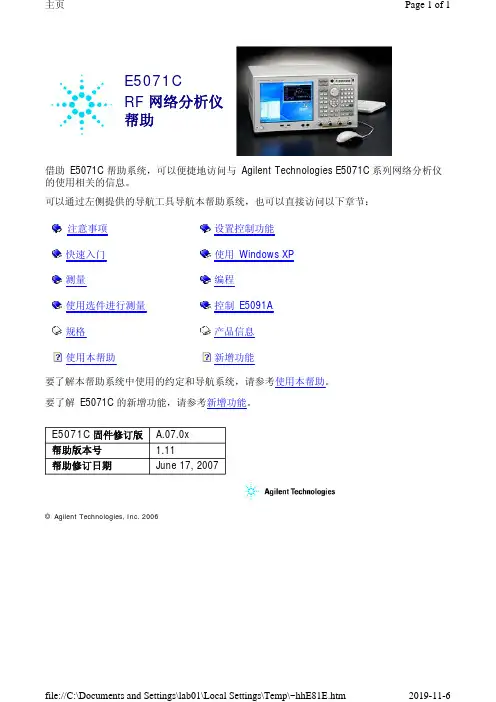

借助 E5071C 帮助系统，可以便捷地访问与 Agilent Technologies E5071C 系列网络分析仪的使用相关的信息。
可以通过左侧提供的导航工具导航本帮助系统，也可以直接访问以下章节：
要了解本帮助系统中使用的约定和导航系统，请参考使用本帮助。
要了解 E5071C 的新增功能，请参考新增功能。
© Agilent Technologies, Inc. 2006
E5071C RF 网络分析仪
帮助
E5071C
固件修订版 A.07.0x 帮助版本号 1.11帮助修订日期June 17, 2007注意事项设置控制功能快速入门使用 Windows XP 测量编程使用选件进行测量控制 E5091A 规格产品信息使用本帮助新增功能Page 1of 1
主页2019-11-6file://C:\Documents and Settings\lab01\Local Settings\Temp\~hhE81E.htm。
差分特性阻抗测试操作指导书•内容–测试设备和夹具–SOP1:测试方法1（第一种校准测试方法）–说明1–说明2–SOP2:测试方法2（第二种校准测试方法）1.测试设备1.E5071C带TDR选件2.ECAL电子校准件N4433A3.测试电缆（连接仪器）2.测试夹具1.SFP+测试夹具3.被测电缆1.SFP+电缆•1.设备接电源，开机，预热30分钟•2.按preset复位•3按OK或者按仪器面板上enter•4点击点击点击点击点击点击•5点击点击点击点击点击提示接ECAL•64个端口接ECAL1点击3点击2校准完成后有绿色对勾双击Tr3，设置并校准risetime 阻抗测试条件非常重要！点击TDD11•71.2端口接上治具加上夹具后的曲线点击,测量risetime测量risetime 值1点击选取标准2点击3输入值按OK 1调试输入不同数字直到满足200ps 测试条件设置完成。
输入188时测试值200ps 假设risetime=200ps(20%-80%)调试输入188能满足200ps 的要求2完成后双击TR3此处也可调节刻度，其他步骤中调节也可以，灵活点•82点击点击输入文件名字，方便下次掉档案测试，不需再校准点击save 双击TR1测试前输入并检查是否188ps 非常重要夹具位置开路1去掉沟•9插入被测物被测物阻抗解释比如夹具位是0.6ns.那marker点输2.6ns,阻抗是100.8ohms.那我们给客户写成100.8ohms@1ns（200ps(20%-80%)）或者多增加几个marker点，会显得非常专业测试条件1ns哪一位置的阻抗增加marker点,按仪器面板的marker,再输入时间点，按enter也可增加最大最小的marker点1.存储图片2.存储CSV格式数据测试完成请注意另外如果仪器3.4端口接差分，此时可以双击TR5曲线，设置好risetime后，也可测试阻抗•下次测试同一款产品，就直接调取档案即可点击找到档案，点open•关于校准–手册中的校准方法只针对测试阻抗。
1.0 目的对网络分析仪的正确使用做出详细规范。
2.0 适用范围E5071C适用于测量75Ω和50Ω射频电缆。
允许在100kHz~8.5GHz 120dB的动态范围内进行衰减、回波损耗/驻波比、阻抗的测量。
3.0 工作程序3.1 测量前校准3.1.1 校准前首先设置频率范围（按start和stop或center和Span），扫描点阵（按Menu，NUMBER OF POINTS，401，⨯1），扫描时间（按Menu，SWEEP TIME）根据电缆的频率范围和电缆的损耗值设置适当的扫描时间,中频带宽(按Avg， IF BW，10Hz)根据电缆的频率范围和电缆的损耗值设置适当的中频带宽。
如：100m的RG6电缆，频率范围0.1MHz~1GHz，中频带宽设置100Hz，扫描时间设置15s；200m 以上的5D-FB 、12C-FT 频率范围1MHz~2GHz，中频带宽设置10Hz，扫描时间设置42s。
采用中频带宽越窄，测量噪声的影响可以减至最小。
3.1.2 校准匹配设置。
按CAL，CAL KIT，SELECT CAL KIT，N 50Ω（测量50Ω电缆时）或N 75Ω（测量75Ω电缆时），进行50Ω端口校准时用HP85032B标准校准件校准，进行75Ω端口校准时用HP85036B 标准校准件校准。
3.1.3 校准3.1.3.1 单口校准：消除相应的三个误差，方向性、源失配和频响，按CAL，CALIBRATE MENU，S11 1-PORT 或S22 1-PORT，按仪器提示操作。
3.1.3.2 二口校准：消除相应的十二项误差，电缆测量前采用这种校准方法。
按CAL，CALIBRATE MENU，FULL 2-PORT，按仪器提示操作，当选择OPENS或SHORTS后，下一级菜单是选择实际被测量的器件。
对于OPENS选择的列表是OPENS（M）和OPENS（F）。
此M和F表示测试端口连接器的极性。
若测试端口是阳性时，则连接的短路器应与阳性测试端口相配，并按OPENT（M）键。
使用本帮助本联机帮助为 E5071C 网络分析仪提供了可搜索电子格式的用户和编程文档。
本部分介绍此帮助系统的用法。
打开 E5071C 帮助关闭 E5071C 帮助在 PC 中查看 E5071C 帮助切换 E5071C 帮助视图和测量视图 E5071C 帮助导航E5071C 帮助中使用的约定E5071C 联机帮助打开E5071C帮助本联机帮助系统以Microsoft压缩HTML帮助格式(ENA_C_Help.chm提供。
也可以在普通PC 上查看本帮助。
要打开E5071C联机帮助,请使用以下任一方法:按位于输入区的“Help”(帮助键。
在E5071C附带的键盘上按“F1”键。
双击“ENA_C_Help.chm”(位于D:\Agilent\Help。
关闭E5071C帮助要关闭E5071C联机帮助,请单击位于E5071C帮助查看器右上方的。
在PC中查看E5071C帮助可以在普通PC上打开和查看E5071C联机帮助。
帮助文件(ENA_C_Help.chm 位于E5071C 网络分析仪硬盘中,路径为D:\Agilent\Help。
可以从/find/ena下载本联机帮助的最新版本。
切换E5071C帮助视图和测量视图位于输入区的“Focus”(聚焦键,可用于在E5071C测量视图和联机帮助视图之间进行切换。
E5071C帮助导航E5071C联机帮助系统提供了在与使用E5071C网络分析仪相关的信息中导航的多种方法。
本部分介绍E5071C联机帮助的导航系统,其中包含:导航栏快速访问工具栏浏览顺序导航栏导航栏由与“Contents”(目录、“Index”(索引、“Search”(搜索和“Glossary”(术语表相关的选项卡组成。
“Contents”(目录选项卡包含E5071C联机帮助的主导航结构。
“Glossary”(术语表选项卡包含E5071C网络分析仪所涉及重要术语的文字解释。
“Index”(索引选项卡是可用于根据字母编排顺序导航不同主题的附加工具。
