电液比例阀工作原理
电液比例阀工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2 工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是滑阀式比例阀（spool proportional valve）。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。
四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。
电液比例阀的工作原理
电液比例阀的工作原理
电液比例阀是一种应用广泛的液压控制元件，它通过电磁铁激励，控制液压系统中的流量和压力，从而实现对液压系统的精确控制。
电液比例阀的工作原理主要涉及到以下几个方面。
一、电磁铁的工作原理
电液比例阀中的电磁铁是控制流量和压力的关键部件，它的工作原理是基于电磁感应现象。
当电流通过电磁铁线圈时，会在铁芯内部产生磁场，这个磁场会将铁芯吸引，从而使得阀芯移动，改变液压系统中的流量和压力。
二、比例阀的结构原理
电液比例阀的结构非常复杂，一般由电磁铁、阀芯、阀座、弹簧等部件组成。
其中，电磁铁通过激励阀芯移动，从而控制液压系统中的流量和压力。
阀芯和阀座之间的间隙会决定液体通过的通道大小，从而实现对系统流量的控制；弹簧的作用则是使阀芯回到原位，避免液压系统出现过度压力。
三、电液比例阀的控制方式
电液比例阀的控制方式有两种，分别是电流控制和电压控制。
电流控制是通过改变电磁铁线圈中的电流大小来控制阀芯的移动，从而
改变液压系统中的流量和压力；电压控制则是通过改变电磁铁线圈的电压大小来控制阀芯的移动，从而达到类似的效果。
四、电液比例阀的优缺点
电液比例阀具有精度高、灵敏度好、响应速度快、可靠性强等优点，可以广泛应用于机械制造、航空航天、冶金、地质勘探等领域。
但是，电液比例阀的价格比较昂贵，维护和调试难度也较大。
电液比例阀的工作原理是基于电磁感应现象，通过改变电磁铁线圈中的电流或电压大小来控制阀芯的移动，从而实现对液压系统的精确控制。
电液比例阀具有优点明显，但也存在一些缺点，需要根据具体应用场景进行选择。
smc比例阀工作原理
smc比例阀工作原理
SMC比例阀是一种电液比例控制元件，主要由阀芯、阀体、电磁铁以及控制电路等组成。
其工作原理如下：
1. 控制信号输入：控制信号从外部输入，通过控制电路进行处理和放大。
2. 电磁铁作用：经过处理后的控制信号通过控制电路传送给电磁铁，使电磁铁得到不同的电流来改变其磁场强度。
3. 磁场作用力：电磁铁产生的磁场作用力使阀芯产生位移。
4. 阀芯调节流量：阀芯的位移使得阀体中的通过口的有效面积发生变化，从而调节液体或气体的流量大小。
5. 反馈控制：通过传感器将实际流量或压力的信号反馈给控制器，在控制器中进行比较与处理后，调整控制信号的大小，达到对液体或气体流量的精确控制。
通过电磁铁的控制，比例阀可以根据设定的控制信号调节阀芯的位移，实现对流量的精确控制。

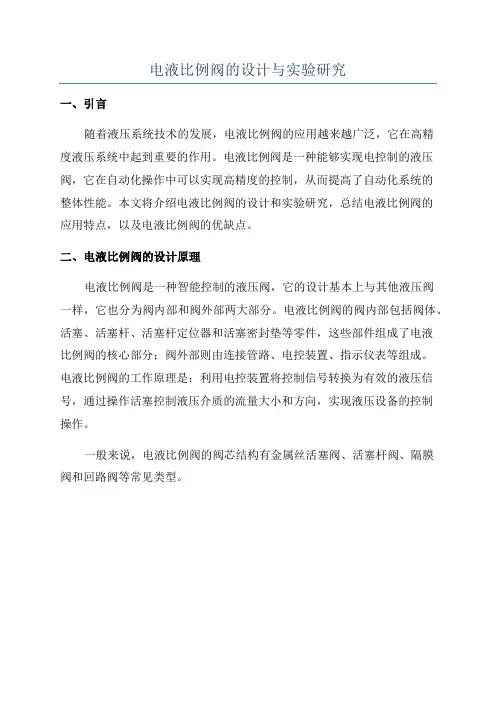

电液比例阀的设计与实验研究
电液比例阀的设计与实验研究
一、引言
随着液压系统技术的发展，电液比例阀的应用越来越广泛，它在高精
度液压系统中起到重要的作用。
电液比例阀是一种能够实现电控制的液压阀，它在自动化操作中可以实现高精度的控制，从而提高了自动化系统的
整体性能。
本文将介绍电液比例阀的设计和实验研究，总结电液比例阀的
应用特点，以及电液比例阀的优缺点。
二、电液比例阀的设计原理
电液比例阀是一种智能控制的液压阀，它的设计基本上与其他液压阀
一样，它也分为阀内部和阀外部两大部分。
电液比例阀的阀内部包括阀体、活塞、活塞杆、活塞杆定位器和活塞密封垫等零件，这些部件组成了电液
比例阀的核心部分；阀外部则由连接管路、电控装置、指示仪表等组成。
电液比例阀的工作原理是：利用电控装置将控制信号转换为有效的液压信号，通过操作活塞控制液压介质的流量大小和方向，实现液压设备的控制
操作。
一般来说，电液比例阀的阀芯结构有金属丝活塞阀、活塞杆阀、隔膜
阀和回路阀等常见类型。

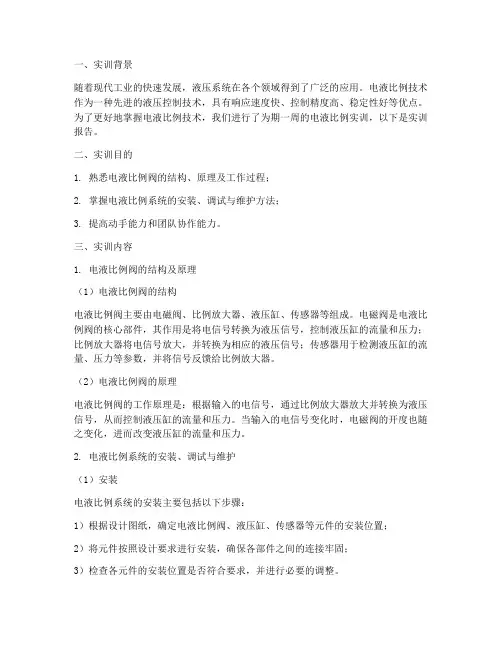

电液比例实训报告
一、实训背景随着现代工业的快速发展，液压系统在各个领域得到了广泛的应用。
电液比例技术作为一种先进的液压控制技术，具有响应速度快、控制精度高、稳定性好等优点。
为了更好地掌握电液比例技术，我们进行了为期一周的电液比例实训，以下是实训报告。
二、实训目的1. 熟悉电液比例阀的结构、原理及工作过程；2. 掌握电液比例系统的安装、调试与维护方法；3. 提高动手能力和团队协作能力。
三、实训内容1. 电液比例阀的结构及原理（1）电液比例阀的结构电液比例阀主要由电磁阀、比例放大器、液压缸、传感器等组成。
电磁阀是电液比例阀的核心部件，其作用是将电信号转换为液压信号，控制液压缸的流量和压力；比例放大器将电信号放大，并转换为相应的液压信号；传感器用于检测液压缸的流量、压力等参数，并将信号反馈给比例放大器。
（2）电液比例阀的原理电液比例阀的工作原理是：根据输入的电信号，通过比例放大器放大并转换为液压信号，从而控制液压缸的流量和压力。
当输入的电信号变化时，电磁阀的开度也随之变化，进而改变液压缸的流量和压力。
2. 电液比例系统的安装、调试与维护（1）安装电液比例系统的安装主要包括以下步骤：1）根据设计图纸，确定电液比例阀、液压缸、传感器等元件的安装位置；2）将元件按照设计要求进行安装，确保各部件之间的连接牢固；3）检查各元件的安装位置是否符合要求，并进行必要的调整。
（2）调试电液比例系统的调试主要包括以下步骤：1）连接电源和传感器，确保各部件工作正常；2）调整比例放大器的参数，使系统达到预期的性能；3）进行系统测试，验证系统是否满足设计要求。
（3）维护电液比例系统的维护主要包括以下内容：1）定期检查各元件的连接是否牢固，确保系统安全运行；2）定期清洁电磁阀、比例放大器等部件，防止灰尘和油污影响系统性能；3）定期更换液压油，确保系统润滑良好。
四、实训总结通过本次电液比例实训，我们掌握了电液比例阀的结构、原理及工作过程，熟悉了电液比例系统的安装、调试与维护方法。
电液比例控制阀结构及原理
图 9 带限压阀的先导比例减压阀工作原理图 1.比例溢流阀先导级；2.限压阀；3.主阀；4.先导油流道
3.2.4 三通比例减压阀
直动式三通比例减压阀
图 10 直动式三通比例减压阀 1.比例电磁铁；2.对中弹簧；3.阀芯；4.阀体
无信号电流时，阀芯3在对中弹簧2作用下处于中位，P、T、A 各油口互不相通。比例电磁铁接收信号电流时，电磁力使阀芯3右移， P、A接通，油口A输出的二次压力油输入到执行元件。二次压力油 又经阀体通道a反馈到阀芯右端，作用于右端的油液压力与电磁力方 向相反。二次压力与电磁力平衡时，滑阀芯3返回中位，A口压力保 持不变，并与电磁力成正比例。若对阀芯的作用力大于电磁力，阀 芯移至左端，A口与T接通，压力下降，直至新的平衡。三通比例减 压阀可以控制二次压力油的压力和方向。成对使用时，用作比例方 向阀的先导阀，如图3-11所示：
5 闭环比例阀
闭环比例阀是传统阀持续发展的产物，其动静态性能几乎毫不逊
色于伺服阀，在某些方面甚至超过伺服阀。
它与一般比例阀的最大区别在于采用了控制中位零搭接阀口的结 构，因而无中位死区，而这点正是高精度闭环控制元件的先决条件。
此外，它通常有四个阀位，除了正常工作的三个阀位外，还有一
个机械（自然）零位。过去，在高精度的控制领域，通常只会想到伺 服阀，现在闭环比例方向阀是一种可供选择的方案。 闭环比例阀必须要采用行程控制的比例电磁铁来驱动，而测量电 子装置，如振荡器、解调器等都与位置传感器一起集成在阀的内部， 它可分为直动式和先导式，二位三通或三位四通、四位四通等。
2.3 先导型比例减压阀
先导型比例减压阀与先导型比例溢流阀工作原理基本相同。它们 的先导阀完全一样，不同的只是主阀级。溢流阀采用常闭式锥阀，减 压阀采用常开式滑阀。
比例阀 原理
比例阀原理
比例阀是一种常见的流量控制装置，其原理基于流体流过阀门时的压力差异来调节流速。
比例阀通常由阀门本体和用于调节阀门开度的控制装置两部分组成。
在工作时，比例阀将流体从高压区域引入阀门，通过调节阀门开度来控制流量。
其控制装置通常是一个电磁铁阀，由电信号控制阀门开度。
当电信号强度发生变化时，控制装置会调整阀门的开度，从而改变流量。
比例阀的原理是根据流体静态压力的改变来实现流量调节。
当电信号作用于阀门时，电磁铁阀会对阀门的开度进行微调。
当阀门开度增大时，流量增加，使静态压力下降；当阀门开度减小时，流量减小，使静态压力上升。
通过不断调节阀门的开度，使得静态压力维持在一个设定值，从而实现流量的调节和控制。
比例阀常用于工业生产中的流体系统控制，例如液压系统、气体调节系统等。
其优点是能够根据实际需求实现精确的流量控制，适用于对流量要求较高的场合。
同时，比例阀还具有快速响应、可靠性高等特点，因此在工业自动化领域有广泛应用。
电液比例控制阀结构及原理
电液比例控制阀结构及原理电液比例控制阀（Electro-hydraulic proportional control valve）是一种通过电信号控制液压工作机构运动的装置。
它将电信号转化为液压信号，通过控制液压系统的液压阀门来调节油液的流量和压力，从而达到对液压系统运动进行精确控制的目的。
首先是电磁比例阀部分，它是通过电磁线圈的磁性效应控制液压阀门的开启和关闭。
电磁比例阀由铁芯、阀芯、阀阀座和电磁线圈等组成。
电磁线圈环绕在铁芯上，在线圈中通电产生磁场时，铁芯会被磁化，吸引阀芯与阀座之间的间隙关闭。
电磁线圈通电后，油液进入阀芯的控制腔，从而控制阀芯的位置和开口大小，进而控制液压油的流量和压力。
当电磁线圈断电时，铁芯失去磁性，阀芯与阀座之间的间隙打开，油液再次流动。
其次是液压比例执行机构部分，它是通过液压油的力学性能将电信号转化为液压信号，并通过调节活塞的位移或液压系统的压力来控制液压工作机构。
液压比例执行机构由油缸、活塞和杆等组成。
当电磁线圈通电时，液压油从阀芯的控制腔进入液压比例执行机构的缸腔，使活塞移动，从而实现对液压工作机构的控制。
当电磁线圈断电时，液压油从液压比例执行机构的缸腔排出，活塞回到初始位置。
整个电液比例控制阀工作的原理是将电信号转化成了液压信号，通过控制液压系统的流量和压力，来精确控制液压工作机构的运动。
通常情况下，电液比例控制阀通过调节电磁比例阀的阀芯位置来控制油液的流量，通过调节液压比例执行机构的液压力来控制油液的压力。
通过不同的电信号输入可以实现对液压工作机构的精确控制，达到所需的运动参数。
比例积分阀的原理
比例积分阀的原理 1.电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀（screw in ca rtrid ge pr oport ional valv e），另一类是滑阀式比例阀（s poolpropo rtion al va lve）。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
比例电磁阀工作原理
比例电磁阀工作原理 333333333333333 333333333333333<<隐藏
比例电磁阀工作原理 电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并 以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液 比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以 及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到 工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平 提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式 电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电 液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是 滑阀式比例阀（spool proportional valve）。 螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省 管路和成本低廉等特点，近年来工程机械上应用越来越广泛。常用螺旋插装式比例阀有二通、三通、四通 和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通 式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进 行操作。利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高 控制精度。可以制成如图 1 所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压 力或流量进而实现对多路阀阀芯位移进行比例控制。四通或多通螺旋插装式比例阀可以对工作装置实现单 独控制。 滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。 电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反 馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。 出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具 有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保 证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差 动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、 位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一 般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术 节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工 程机械都采用了负载传感与压力补偿技术。负载传感与压力补偿是一个很相似概念，都是利用负载变化引 起压力变化去调节泵或阀压力与流量以适应系统工作需求。负载传感对定量泵系统来讲是将负载压力负载 感应油路引至远程调压溢流阀上，当负载较小时，溢流阀调定压力也较小；负载较大，调定压力也较大， 但也始终存一定溢流损失。变量泵系统是将负载传感油路引入到泵变量机构，使泵输出压力随负载压力升 高而升高（始终为较小固定压差），使泵输出流量与系统实际需要流量相等，无溢流损失，实现了节能。 压力补偿是提高阀控制性能而采取一种保证措施。将阀口后负载压力引入压力补偿阀，压力补偿阀对 阀口前压力进行调整使阀口前后压差为常值，这样节流口流量调节特性流经阀口流量大小就只与该阀口开 度有关，而不受负载压力影响。 4 工程机械电液比例阀先导控制与遥控 电液比例阀和其它专用器件技术进步使工程车辆挡位、转向、制动和工作装置等各种系统电气控制成 为现实。一般需要位移输出机构可采用类似于图 1 比例伺服控制手动多路阀驱动器完成。电气操作具有响 应快、布线灵活、可实现集成控制和与计算机接口容易等优点，现代工程机械液压阀已越来越多采用电控 先导控制电液比例阀（或电液开关阀）代替手动直接操作或液压先导控制多路阀。采用电液比例阀（或电 液开关阀）另一个显著优点是工程车辆上可以大大减少操作手柄个数，这使驾驶室布置简洁，能够有效降 低操作复杂性，对提高作业质量和效率都具有重要实际意义。图 2 是 TECNORD 公司 JMF 型控制摇杆（j oystick），利用一个摇杆就可以对如图 2 中多片电液比例阀和开关阀进行有效控制。该摇杆 X 轴和 Y 轴 方向都可以实现比例控制或开关控制，应用十分方便。 数字式无线通讯技术迅速发展，出现了性能稳定、工作可靠、适用于工程机械无线遥控系统，布置移 动机械上遥控接收装置可以将接收到无线电信号转换为控制电液比例阀比例信号和控制电液开关阀开关信 号，以及控制其它装置相应信号，使原来手动操作各个元件都能接受遥控电信号指令并进行相应动作，此 时工程机械实际上已成为遥控型工程机械。 无线遥控发射与接收系统已成功应用于多种工程机械遥控改造。从安全角度考虑，它发射每条数字数 据指令都具有一组特别系统址码，这种址码厂家只使用一次。每个接收机只对有相同址码发射信号有反应， 其它无线信号是同频率信号会对接收装置产生影响。加上其它安全措施采用使系统可靠性到了充分保障。 装载机、凿岩机、混凝土泵车、高空作业车和桥梁检修车等多种移动式机械遥控改造中获成功。工业遥控 装置与电液比例阀相益彰，电液比例阀为工程机械遥控化提供了可行接口，遥控装置又使电液比例阀以发 挥更大作用。 5 电液比例阀工程机械上应用实例 某型汽车起重机液压系统简图，图中仅画出了与电液比例阀有关部分。该机采用了 3 片 TECNORD TDV－4/3 LM－LS/PC 型比例多路阀，负载传感油路中 3 个梭阀将 3 个工作负载中最大压力选出来送至 远程调压溢流阀远控口，调整溢流阀溢流压力，使液压泵输出压力恰好符合系统负载需要即可，达到一定 节能目。压力补偿油路使每一片阀流量仅与该阀开度有关，而所承受负载无关，它阀片所承受负载也没有 关系，达到任一负载下均可随意控制负载速度目。 某推土机推土铲手动与电液比例先导控制实例。当二位三通电磁阀不通电时，先导压力与手动减压式 先导阀相通，梭阀选择来自手动先导阀压力对液动换向阀进行控制；当二位三通电磁阀通电时，先导控制 压力油通向三通比例减压式先导阀，梭阀对液动换向阀进行控制。 6 小结 以上简要介绍了电液比例阀工作原理和结构形式、工作特点，对比例阀负载感应和压力补偿原理进行 了分析研究。对电液比例阀不同应用，特别是工程机械先导控制和遥控方面应用进行了论述。电液比例阀 对简化工程机械操作、提高效率和作业精度以及实现智能化作业都有着极其重要意义，其性能进一步提高 和应用范பைடு நூலகம்日益拓宽必将使工程机械产品技术水平到较大程度提高。
比例电磁阀工作原理 电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并 以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液 比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以 及抗污染能力强等多方面优点，应用领域日益拓宽。近年研发生产插装式比例阀和比例多路阀充分考虑到 工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平 提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。 2 工程机械电液比例阀种类和形式 电液比例阀包括比例流量阀、比例压力阀、比例换向阀。工程机械液压操作特点，以结构形式划分电 液比例阀主要有两类：一类是螺旋插装式比例阀（screwin cartridge proportional valve），另一类是 滑阀式比例阀（spool proportional valve）。 螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省 管路和成本低廉等特点，近年来工程机械上应用越来越广泛。常用螺旋插装式比例阀有二通、三通、四通 和多通等形式，二通式比例阀主比例节流阀，它常它元件一起构成复合阀，对流量、压力进行控制；三通 式比例阀主比例减压阀，也是移动式机械液压系统中应用较多比例阀，它主对液动操作多路阀先导油路进 行操作。利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高 控制精度。可以制成如图 1 所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压 力或流量进而实现对多路阀阀芯位移进行比例控制。四通或多通螺旋插装式比例阀可以对工作装置实现单 独控制。 滑阀式比例阀又称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。 电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反 馈比例伺服操作和负载传感等先进控制手段。它是工程机械分配阀更新换代产品。 出于制造成本考虑和工程机械控制精度要求不高特点，一般比例多路阀内不配置位移感应传感器，具 有电子检测和纠错功能。，阀芯位移量容易受负载变化引起压力波动影响，操作过程中要靠视觉观察来保 证作业完成。电控、遥控操作时更应注意外界干涉影响。近来，电子技术发展，人们越来越多采用内装差 动变压器（ＬＤＶＴ）等位移传感器构成阀芯位置移动检测，实现阀芯位移闭环控制。这种由电磁比例阀、 位置反馈传感器、驱动放大器和其它电子电路组成高度集成比例阀，具有一定校正功能，可以有效克服一 般比例阀缺点，使控制精度到较大提高。 3 电液比例多路阀负载传感与压力补偿技术 节约能量、降低油温和提高控制精度，同时也使同步动作几个执行元件运动时互不干扰，现较先进工 程机械都采用了负载传感与压力补偿技术。负载传感与压力补偿是一个很相似概念，都是利用负载变化引 起压力变化去调节泵或阀压力与流量以适应系统工作需求。负载传感对定量泵系统来讲是将负载压力负载 感应油路引至远程调压溢流阀上，当负载较小时，溢流阀调定压力也较小；负载较大，调定压力也较大， 但也始终存一定溢流损失。变量泵系统是将负载传感油路引入到泵变量机构，使泵输出压力随负载压力升 高而升高（始终为较小固定压差），使泵输出流量与系统实际需要流量相等，无溢流损失，实现了节能。 压力补偿是提高阀控制性能而采取一种保证措施。将阀口后负载压力引入压力补偿阀，压力补偿阀对 阀口前压力进行调整使阀口前后压差为常值，这样节流口流量调节特性流经阀口流量大小就只与该阀口开 度有关，而不受负载压力影响。 4 工程机械电液比例阀先导控制与遥控 电液比例阀和其它专用器件技术进步使工程车辆挡位、转向、制动和工作装置等各种系统电气控制成 为现实。一般需要位移输出机构可采用类似于图 1 比例伺服控制手动多路阀驱动器完成。电气操作具有响 应快、布线灵活、可实现集成控制和与计算机接口容易等优点，现代工程机械液压阀已越来越多采用电控 先导控制电液比例阀（或电液开关阀）代替手动直接操作或液压先导控制多路阀。采用电液比例阀（或电 液开关阀）另一个显著优点是工程车辆上可以大大减少操作手柄个数，这使驾驶室布置简洁，能够有效降 低操作复杂性，对提高作业质量和效率都具有重要实际意义。图 2 是 TECNORD 公司 JMF 型控制摇杆（j oystick），利用一个摇杆就可以对如图 2 中多片电液比例阀和开关阀进行有效控制。该摇杆 X 轴和 Y 轴 方向都可以实现比例控制或开关控制，应用十分方便。 数字式无线通讯技术迅速发展，出现了性能稳定、工作可靠、适用于工程机械无线遥控系统，布置移 动机械上遥控接收装置可以将接收到无线电信号转换为控制电液比例阀比例信号和控制电液开关阀开关信 号，以及控制其它装置相应信号，使原来手动操作各个元件都能接受遥控电信号指令并进行相应动作，此 时工程机械实际上已成为遥控型工程机械。 无线遥控发射与接收系统已成功应用于多种工程机械遥控改造。从安全角度考虑，它发射每条数字数 据指令都具有一组特别系统址码，这种址码厂家只使用一次。每个接收机只对有相同址码发射信号有反应， 其它无线信号是同频率信号会对接收装置产生影响。加上其它安全措施采用使系统可靠性到了充分保障。 装载机、凿岩机、混凝土泵车、高空作业车和桥梁检修车等多种移动式机械遥控改造中获成功。工业遥控 装置与电液比例阀相益彰，电液比例阀为工程机械遥控化提供了可行接口，遥控装置又使电液比例阀以发 挥更大作用。 5 电液比例阀工程机械上应用实例 某型汽车起重机液压系统简图，图中仅画出了与电液比例阀有关部分。该机采用了 3 片 TECNORD TDV－4/3 LM－LS/PC 型比例多路阀，负载传感油路中 3 个梭阀将 3 个工作负载中最大压力选出来送至 远程调压溢流阀远控口，调整溢流阀溢流压力，使液压泵输出压力恰好符合系统负载需要即可，达到一定 节能目。压力补偿油路使每一片阀流量仅与该阀开度有关，而所承受负载无关，它阀片所承受负载也没有 关系，达到任一负载下均可随意控制负载速度目。 某推土机推土铲手动与电液比例先导控制实例。当二位三通电磁阀不通电时，先导压力与手动减压式 先导阀相通，梭阀选择来自手动先导阀压力对液动换向阀进行控制；当二位三通电磁阀通电时，先导控制 压力油通向三通比例减压式先导阀，梭阀对液动换向阀进行控制。 6 小结 以上简要介绍了电液比例阀工作原理和结构形式、工作特点，对比例阀负载感应和压力补偿原理进行 了分析研究。对电液比例阀不同应用，特别是工程机械先导控制和遥控方面应用进行了论述。电液比例阀 对简化工程机械操作、提高效率和作业精度以及实现智能化作业都有着极其重要意义，其性能进一步提高 和应用范பைடு நூலகம்日益拓宽必将使工程机械产品技术水平到较大程度提高。
电液比例的原理及应用
电液比例的原理及应用1. 原理电液比例技术是一种将电信号转换为液压信号的控制技术。
其核心原理是通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。
电液比例控制系统由以下几个主要部分组成：•电流供应器：提供稳定的电流信号。
•电液比例阀：通过调节液压油流量来控制执行元件的运动。
•反馈传感器：用于测量执行元件的位置、速度等反馈信息。
•控制器：根据输入的控制信号和反馈信号，计算出合适的电流输出。
电液比例技术的工作原理简要描述如下：1.控制器接收到输入的控制信号，根据事先设定的算法计算出目标电流值。
2.控制器将目标电流值与反馈传感器测得的实际电流值进行比较，计算出误差信号。
3.控制器根据误差信号调整输出电流的大小，并将电流输出到电液比例阀。
4.电液比例阀根据输入的电流信号控制液压油的流量大小。
5.液压油流经电液比例阀后，进入液压执行元件，从而实现对执行元件的精确控制。
2. 应用电液比例技术在工业自动化控制、机械工程、航空航天等领域有着广泛的应用。
下面列举了几个常见的应用示例：2.1 机械工程•注塑机控制：电液比例技术可以用于控制注塑机的模具开合、注射压力等参数，以实现精确的注塑过程。
•机床控制：电液比例技术可以用于控制机床的进给速度、切削力等参数，提高机床的加工精度和效率。
•液压破碎机控制：电液比例技术可以用于控制液压破碎机的破碎力度，以适应不同的破碎需求。
2.2 航空航天•飞机起落架控制：电液比例技术可以用于控制飞机起落架的伸缩、减振等操作，提高飞机起降的安全性和稳定性。
•舵面控制：电液比例技术可以用于控制飞机舵面的转动角度，以实现飞机的姿态控制和飞行稳定性。
2.3 工业自动化控制•液压机械手控制：电液比例技术可以用于控制液压机械手的运动轨迹、力量大小等参数，以实现精确的物料搬运和装配。
•液压升降平台控制：电液比例技术可以用于控制液压升降平台的升降高度和速度，以适应不同高度的工作需求。
3. 总结电液比例技术是一种将电信号转换为液压信号的控制技术，通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。
电液比例阀
电液比例阀现代工业的不断发展对液压阀在自动化、精度、响应速度方面提出了愈来愈高的要求，传统的开关型或定值控制型液压阀已不能满足要求，电液伺服阀因此而发展起来，其具有控制灵活、精度高、快速性好等优点。
而电液比例阀是在电液伺服技术的基础上，对伺服阀进行简化而发展起来的。
电液比例阀与伺服阀相比虽在性能方面还有一定差距, 但其抗污染能力强，结构简单，形式多样，制造和维护成本都比伺服阀低，因此在液压设备的液压控制系统应用越来越广泛。
今天，一个国家的电液比例技术发展程度将从一个侧面反映该国的液压工业技术水平，因此各发达国家都非常重视发展电液比例技术。
我国在电液比例技术方面，目前已有几十种品种、规格的产品，年生产规模不断扩大，但总的看，我国电液比例技术与国际水平比有较大差距，主要表现在：缺乏主导系列产品，现有产品型号规格杂乱，品种规格不全，并缺乏足够的工业性试验研究，性能水平较低，质量不稳定，可靠性较差，以及存在二次配套件的问题等，都有碍于该项技术进一步地扩大应用，急待尽快提高。
1电液比例阀概述电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
阀芯位移也可以以机械、液压或电的形式进行反馈。
由于电液比例阀具有形式种类多样、容易组成使用电气及计算机控制的各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，因此应用领域日益拓宽。
近年研发生产的插装式比例阀和比例多路阀充分考虑到工程机械的使用特点，具有先导控制、负载传感和压力补偿等功能。
它的出现对移动式液压机械整体技术水平的提升具有重要意义。
特别是在电控先导操作、无线遥控和有线遥控操作等方面展现了其良好的应用前景。
2电液比例阀的特点与分类比例阀把电的快速性、灵活性等优点与液压传动力量大的优点结合起来，能连续地、按比例地控制液压系统中执行元件运动的力、速度和方向，简化了系统，减少了元件的使用量，并能防止压力或速度变换时的冲击现象。
水比例阀工作原理
水比例阀工作原理
水比例阀的工作原理，它是利用机械能来转换或控制流量的阀门。
按比例阀的控制形式，又可分为电磁型、液动型、弹簧膜型和电磁式四种。
它是利用液体的流动压力，推动阀芯上下运动，改变阀芯与阀座之间的相对位置，从而改变流体流量。
水比例阀的工作原理是这样的：当电液转换阀接通电源时，电磁力将电液流量控制在一定范围内变化。
电磁力随液体流量大小变化而改变，从而使阀门在不同流量下呈现不同开度。
水比例阀和油压比例阀的工作原理是一样的，主要区别在于它有一个能改变液体流量的活塞式电磁铁。
电磁铁把控制液流方向的信号转换成控制液体流量变化的电信号，在信号传送到主阀之前，液体在主阀内会出现一定程度的流动阻力（即流动阻力损失）。
在主阀口打开时，先导管道中形成较大压力差，当电磁铁
通电后，主阀出口压力低于入口压力时，先导管道中就会产生一个向上的浮力，这时电磁铁被顶起并使阀芯向下移动。
这时就把主阀打开了，但由于主阀口压力较高，所以流体是在压力差作用下流出。
—— 1 —1 —。
比例阀工作原理
比例阀工作原理
比例阀是一种流体控制装置，它根据电信号来控制流体的流量。
比例阀的工作原理如下：
1. 比例阀由一个电磁线圈和一个活塞组成。
活塞上有一个开口，用于调节流体的通量大小。
2. 当电信号传送到比例阀的电磁线圈中时，线圈内会产生磁场。
这个磁场会吸引或放松活塞上的活塞芯。
3. 当磁场被激活时，活塞芯会被吸引，使活塞移动，从而打开流体通道。
这会增加流体通过比例阀的速度和流量。
4. 相反，当电信号变化或消失时，磁场会放松，活塞芯也会松开。
这样，活塞会恢复到原来的位置，从而关闭流体通道。
5. 比例阀通过不同的电信号来控制活塞位置的变化程度，从而控制流体的流量。
较高的电信号将导致更大的流量，而较低的电信号将导致较小的流量。
总的来说，比例阀通过电信号控制活塞的移动，从而调节流体的流量。
这种调节可以根据需求进行连续的、精确的控制，适用于许多工业和机械设备中的流体控制。
比例阀的原理
比例阀的原理
比例阀是一种常用的液压元件，它通过调节液压系统中液压油的流量和压力来控制执行元件的运动。
比例阀的原理是基于电磁力和液压力的相互作用，通过控制电磁线圈的电流来调节液压阀芯的位置，从而改变液压油的流通面积，实现对液压系统的精确控制。
在比例阀中，电磁线圈是起到控制作用的关键部件。
当电流通过电磁线圈时，会在线圈周围产生一个磁场，这个磁场会作用于阀芯上的铁芯，使阀芯产生位移。
阀芯的位移会改变阀口的开启面积，从而改变液压油的流通量。
通过控制电流的大小，可以精确地控制阀芯的位置，实现对液压流量的调节。
另外，比例阀还通过液压力来实现对阀芯的反馈控制。
当液压油的压力发生变化时，会对阀芯施加一个力，这个力会与电磁力相互作用，使阀芯产生位移，从而调节液压流量，保持系统的稳定工作状态。
总的来说，比例阀的原理是基于电磁力和液压力的相互作用，通过控制电磁线圈的电流和液压力的反馈来实现对液压系统的精确控制。
它在工业自动化控制系统中具有重要的应用价值，能够实现对液压执行元件的精确控制，提高系统的工作效率和稳定性。
除了电磁力和液压力的作用外，比例阀的原理还涉及到阀芯、阀座、阀体等结构部件的设计和制造工艺。
这些因素都会影响比例阀的性能和精度，因此在选择和应用比例阀时，需要综合考虑这些因素，确保比例阀能够满足系统的控制要求。
总之，比例阀的原理是基于电磁力和液压力的相互作用，通过控制电磁线圈的电流和液压力的反馈来实现对液压系统的精确控制。
它在工业自动化控制系统中具有重要的应用价值，能够提高系统的工作效率和稳定性。
电液比例阀工作原理
电液比例阀工作原理宝子们，今天咱们来唠唠电液比例阀这个超有趣的东西。
电液比例阀呢，就像是一个超级聪明的小管家，在液压系统里起着超级重要的作用。
咱们先从它的大概构成说起哈。
电液比例阀主要是由电气 - 机械转换器和液压阀这两大部分组成的。
这就好比一个组合，电气 - 机械转换器就像是个翻译官，把电信号转化成机械动作；液压阀呢，就像是个执行者，根据这个机械动作来控制液压油的流动。
你想啊，电信号就像是一种神秘的小指令。
当这个小指令传到电气 - 机械转换器的时候，就像魔法一样，它开始发生变化啦。
比如说，要是这个电信号变强一点，电气 - 机械转换器就会做出相应的动作，这个动作可能是让某个小零件移动一定的距离或者改变一定的角度之类的。
这就像你给你的小宠物一个小信号，它就知道要做特定的动作一样可爱。
然后呢，这个由电气 - 机械转换器产生的机械动作就传递到液压阀啦。
液压阀里有各种各样的小孔、通道啥的。
当这个机械动作过来的时候，就像是给液压阀挠了个痒痒，它就开始调整液压油的流向和流量了。
如果液压阀的阀芯被推动了一点，那液压油通过的通道就会发生变化。
就好比你家里的水龙头，你拧动它一点，水流出的大小就不一样了，液压阀对液压油的控制也是这么个道理。
咱再往细了说哈。
在电液比例阀里，不同类型的电气 - 机械转换器工作起来也特别有趣。
像比例电磁铁这种，通电的时候就会产生磁力，这个磁力就会把衔铁吸过来，衔铁一移动，就带动了液压阀的阀芯或者阀套之类的部件。
这就像两块磁铁，一通电就开始互相吸引，然后拉着小伙伴一起动起来。
而液压阀这边呢，有很多种类型。
比如说溢流阀类型的电液比例阀。
正常情况下，液压油在系统里流动，当压力达到一定程度的时候，电液比例阀就根据收到的电信号来决定什么时候让多余的液压油流回油箱。
这就像是一个水库的管理员，根据上头的指示，决定什么时候开闸放水，保证水库里的水既不会太多把堤坝冲垮，也不会太少不够用。
还有流量控制的电液比例阀呢。
电液比例控制阀
第三章电液比例控制阀3.1 概述电液比例控制阀由于能与电子控制装置组合在一起，可以十分方便的对各种输入、输出信号进行运算和处理，实现复杂的控制功能。
同时它又具有抗污染、低成本以及响应较快的优点，在液压控制工程中获得越来越广泛的应用。
比例控制元件的种类繁多，性能各异，有多种不同的分类方法。
最常见的分类方法是按其控制功能来分类，可以分为比例压力控制阀、比例流量控制阀、比例方向阀和比例复合阀。
前两者为单参数控制阀，后两者为多参数控制阀。
按压力放大级的级数来分，又可以分为直动式和先导式。
直动式是由电—机械转换元件直接推动液压功率级，由于转换元件的限制，它的控制流量都在15L/min以下。
先导控制式比例阀由一直动式比例阀与能输出较大功率的主阀级构成，流量可达到500L/min，插装式更可以达到1600L/min。
按比例控制阀的内含的级间反馈参数或反馈物理量的形式可以分为带反馈或不带反馈型。
反馈型又可以分为流量反馈、位移反馈和力反馈。
比例阀按其主阀芯的型式来分，又可以分为滑阀式和插装式。
图3-1 闭环的电液比例控制系统及比例阀框图上图所示框图为一个闭环比例系统框图，红色方框内为电液比例阀的组成部分。
从图中可以看出比例阀在系统中所处的地位以及与电控器、液压执行其之间的关系。
从电液比例阀的原理框图中可以看出，它主要有以下几部分组成：1）电—机械转换元件；2）液压先导级；3）液压功率放大级；4）检测反馈元件。
3.2比例压力控制阀比例压力控制阀应用最多的有比例溢流阀和比例减压阀，有直动型和先导两种。
3.2.1 直动型比例溢流阀直动型比例溢流阀结构及工作原理如图3-2所示。
它是双弹簧结构的直动型溢流阀，与手调式直动型溢流阀功能完全相同。
其主要区别是用比例电磁铁取代了手动的弹簧力调节组件。
图3-2 直动式比例溢流阀1.比例电磁铁；2.弹簧；3.阀芯；4.阀座；5.调零螺塞；6.阀体图3-3 带位置反馈的直动溢流阀1. 位移传感器；2. 传感器插头；3.放气螺钉；4.比例电磁铁；5.线圈插头；6. 弹簧座；7.调压弹簧；8.防振弹簧；9.锥阀芯；10.阀体；11.阀座；12.调节螺塞它包括力控制型比例电磁铁4以及由阀体10、阀座11、锥阀芯9、弹簧7等组成的液压阀本体。
电液比例阀工作原理
电液比例阀是阀内比例电磁铁输入电圧信号产生相应动作，使丄作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。
阀芯位移也可以以机械、液压或电形式进行反馈。
电液比例阀具有形式种类多样、容易组成使用电气及il•算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，应用领域日益拓宽。
近年研发生产插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。
它出现对移动式液压机械整体技术水平提升具有重要意义。
特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。
2工程机械电液比例阀种类和形式电液比例阀包括比例流量阀、比例压力阀、比例换向阀。
工程机械液压操作特点，以结构形式划分电液比例阀主要有两类：一类是螺旋插装式比例阀(screwin cartridge proportional valve),另一类是滑阀式比例阀(spool proportional valve)。
螺旋插装式比例阀是螺纹将电磁比例插装件固定油路集成块上元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来工程机械上应用越来越广泛。
常用螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主比例节流阀,它常它元件一起构成复合阀，对流量.压力进行控制；三通式比例阀主比例减压阀，也是移动式机械液圧系统中应用较多比例阀，它主对液动操作多路阀先导油路进行操作。
利用三通式比例减压阀可以代替传统手动减压式先导阀，它比手动先导阀具有更多灵活性和更高控制精度。
可以制成如图1所示比例伺服控制手动多路阀，不同输入信号，减压阀使输出活塞具有不同压力或流量进而实现对多路阀阀芯位移进行比例控制。
四通或多通螺旋插装式比例阀可以对工作装置实现单独控制。
滑阀式比例阀乂称分配阀，是移动式机械液压系统最基本元件之一，是能实现方向与流量调节复合阀。
电液滑阀式比例多路阀是比较理想电液转换控制元件，它保留了手动多路阀基本功能，还增加了位置电反馈比例伺服操作和负载传感等先进控制手段。
