LAY7系列按钮
- 格式：pdf
- 大小：793.92 KB
- 文档页数：4
下载文档原格式
合集下载
LAY8系列按钮开关
DS:带灯 防水钮
3: 绿 4: 红 5: 黄 6: 蓝 :纯白 8:纯蓝
T:6V B:24V C:36V F:0V M:220V Q:380V
2:交直流 4:交流
LAY80DS3*2 LAY80DS4*2 LAY820DS5*2 LAY802DS6*4 LAY8DS*4 LAY80DS8*4
XB: 旋柄钮
20:2位置 2:2位置
C R C R
2: 黑 3: 绿 4: 红
LAY80XB202 LAY80XB23 LAY820XB304 LAY802XB32 LAY8XB332
30:3位置 L C R 3:3位置 L C R 33:3位置 L C R
6
Delixi Electric
0: NO 0: NC 20: 2NO 02: 2NC : NO+NC
MZS: 蘑菇自锁钮
3: 绿 4: 红
LAY80MZS3 LAY80MZS4 LAY820MZS3 LAY802MZS4 LAY8MZS3 LAY80MZS4
注：以上订货编码均为示例， 如有疑问请致电咨询 颜色代码不适用于钥匙钮
尺寸
LAY80D*2 LAY80D3*2 LAY820D4*2 LAY802D5*2 LAY8D6*2 LAY80D*2 LAY80D8*2
0: NO 0: NC 20: 2NO 02: 2NC : NO+NC
DZS:带灯 自锁钮
3: 绿 4: 红 5: 黄 6: 蓝 :纯白 8:纯蓝
带灯式按钮灯的基本参数 额定工作电压(Ue) 电源种类 额定工作电流(Ie) 国家标准 认证证书 mA V 6 2 24 36 48 0 220 220 AC ≤20 380 AC, DC ≤50
按钮指示灯
信号灯LD11系列-2
信号灯AD1系列-1
适用于交流50(60)Hz，电压至380V及直流电压至220V的电气线路 中，作为指挥信号、预告信号、事故信号或其它指示的信号。
信号灯AD1系列-2
信号灯AD1系列-3
信号灯AD3系列-1
适用于交流50Hz，电压至380V及直流电压至220V的电气线路 中，作为指挥信号、预告信号、事故信号或其它指示的信号。
220V以下，作为磁力起动器、接触器、继电器及其它电气线路的遥远 控制之用。 ● 带指示灯的(白色灯泡)电压为6.3V、12V、24V功率为1W。
按钮LA81系列
LA81－隔爆型按钮用于有瓦斯及煤尘爆炸危险的煤矿井下直
流电路中，供信号及电磁起动装置控制之用。
按钮LA5821系列
LA5821厂用防爆防腐控制按钮
按钮CDY7(LAY7 )系列
CDY7(LAY7)系列按钮开关及信号灯用于交流50Hz～60Hz，交
流电压660V，直流电压440V控制电路中作遥远控制和信号指示之用。
●积木式组合结构，装拆灵活、方便、可靠； ●常开与常闭触头采用分开绝缘结构，可异极工作； ●动静触头采用滑动式接触，滑擦自洁，接触可靠。 ●指示灯为电子式，发光体采用高亮度发光二极管具有节能、可靠、 寿命长优点 造型新颖、色彩艳丽。
按钮/信号灯LAY5(XB2)系列图-2
按钮/信号灯CDY7(LAY7)系列
CDY7(LAY7)系列控制按钮及信号灯用于交流50Hz～60Hz，交
流电压660V，直流电压440V控制电路中的作遥远控制和信号指示之用。
结构特征 积木式组合结构，装拆灵活、方便、可靠；常开与常闭触头采用分开绝 缘结构；动静触头采用滑动式接触，接触可靠。 指示灯为电子式，发光 体采用高亮度发光二极管具有节能、可靠、寿命长优点 。

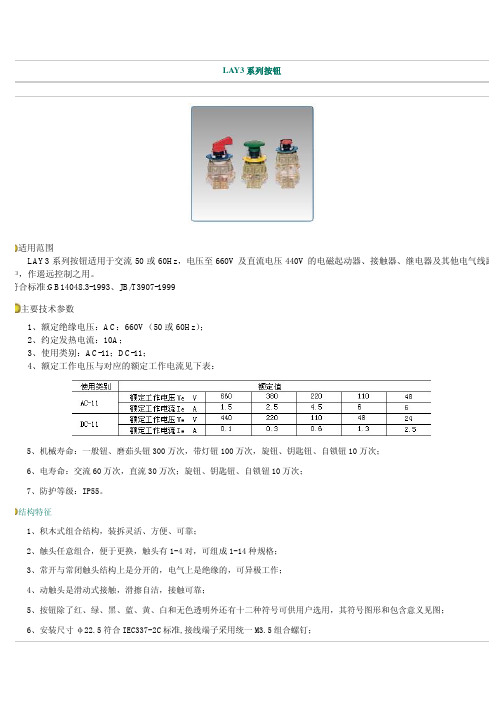

LAY3系列按钮
LAY3 系列按钮
适用范围 LAY3 系列按钮适用于交流 50 或 60Hz，电压至 660V 及直流电压 440V 的电磁起动器、接触器、继电器及其他电气线路 中，作遥远控制之用。 符合标准:GB14048.3-1993、JB/T3907-1999 主要技术参数 1、额定绝缘电压：AC：660V（50 或 60Hz） ； 2、约定发热电流：10A； 3、使用类别：AC-11；DC-11； 4、额定工作电压与对应的额定工作电流见下表：
5、机械寿命：一般钮、磨茹头钮 300 万次，带灯钮 100 万次，旋钮、钥匙钮、自锁钮 10 万次； 6、电寿命：交流 60 万次，直流 30 万次；旋钮、钥匙钮、自锁钮 10 万次； 7、防护等级：IP55。 结构特征 1、积木式组合结构，装拆灵活、方便、可靠； 2、触头任意组合，便于更换，触头有 1-4 对，可组成 1-14 种规格； 3、常开与常闭触头结构上是分开的，电气上是绝缘的，可异极工作； 4、动触头是滑动式接触，滑擦自洁，接触可靠； 5、按钮除了红、绿、黑、蓝、黄、白和无色透明外还有十二种符号可供用户选用，其符号图形和包含意义见图； 6、安装尺寸 φ22.5 符合 IEC337-2C 标准,接线端子采用统一 M3.5 组合螺钉；
7、接线处有防隔板，安全方便； 8、装有防转定位件和防松垫圈，定位、安装准确、可靠。
适用范围 LAY3 系列按钮适用于交流 50 或 60Hz，电压至 660V 及直流电压 440V 的电磁起动器、接触器、继电器及其他电气线路 中，作遥远控制之用。 符合标准:GB14048.3-1993、JB/T3907-1999 主要技术参数 1、额定绝缘电压：AC：660V（50 或 60Hz） ； 2、约定发热电流：10A； 3、使用类别：AC-11；DC-11； 4、额定工作电压与对应的额定工作电流见下表：
5、机械寿命：一般钮、磨茹头钮 300 万次，带灯钮 100 万次，旋钮、钥匙钮、自锁钮 10 万次； 6、电寿命：交流 60 万次，直流 30 万次；旋钮、钥匙钮、自锁钮 10 万次； 7、防护等级：IP55。 结构特征 1、积木式组合结构，装拆灵活、方便、可靠； 2、触头任意组合，便于更换，触头有 1-4 对，可组成 1-14 种规格； 3、常开与常闭触头结构上是分开的，电气上是绝缘的，可异极工作； 4、动触头是滑动式接触，滑擦自洁，接触可靠； 5、按钮除了红、绿、黑、蓝、黄、白和无色透明外还有十二种符号可供用户选用，其符号图形和包含意义见图； 6、安装尺寸 φ22.5 符合 IEC337-2C 标准,接线端子采用统一 M3.5 组合螺钉；
7、接线处有防隔板，安全方便； 8、装有防转定位件和防松垫圈，定位、安装准确、可靠。
LAY5系列按钮开关
直接式6√-√V√-√24√-√√√-220√√-380-√-产品特征■ 产品基座采用PA66材质，触点采用铜基复合点■ 可纵向密集排列，行程小，使用舒适感好■ 采用板后振定螺钉安装，紧固可靠，尾部采用螺钉连接，积累误差缩小■ 接线端子隐蔽，保护性能好技术参数2203.3LAY5型号机械寿命电气寿命额定绝缘电压(Ui)约定自由发热电流(Ith)防护等级300(蘑菇)、(带灯钮)、(旋钮、钥匙钮、自锁钮）AC60(蘑菇)、DC30(蘑菇)、(旋钮、钥匙钮、自锁钮）380(AC50Hz)6IP5538022200.5额定工作电压(Ue)额定工作电流(Ie)额定工作电压(Ue)额定工作电流(Ie)AC-5DC-3V A V A 万次万次V A带灯式按钮灯的基本参数光电源额定工作电压(Ue)LED 灯氖灯白炽灯国家标准GB14048.5认证证书CCC 、CE品种规格B:金属型派生规格D:旋钮订货编码示例LAY5BD2LAY5BD32LAY5BD43LAY5BD54LAY5BD25尺寸选型指南品种规格B:金属型E:经济型派生规格A:平钮A:平钮订货编码示例LAY5BA22LAY5BA33LAY5BA44LAY5BA55LAY5BA6LAY5EA22LAY5EA33LAY5EA44LAY5EA55LAY5EA6尺寸操作位置2:2位置 C R3:3位置 L C R 4:2位置复位 C R 5:3位置复位L C R产品名称LAY5产品名称LAY5平 钮旋 钮颜色: 白2: 黑3: 绿4: 红5: 黄6: 蓝: 白2: 黑3: 绿4: 红5: 黄6: 蓝常开+常闭2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC常开+常闭2: NC3: 2NO 4: 2NC 5: NO+NC单位：mm单位：mm品种规格E:经济型B:金属型E:经济型派生规格D:旋钮J:旋柄钮J:旋柄钮订货编码示例LAY5ED2LAY5ED32LAY5ED43LAY5ED54LAY5ED25LAY5BJ2LAY5BJ32LAY5BJ43LAY5BJ54LAY5BJ25LAY5EJ2LAY5EJ32LAY5EJ43LAY5EJ54LAY5EJ25尺寸操作位置2:2位置 C R3:3位置 L C R 4:2位置复位 C R 5:3位置复位L C R2:2位置 C R3:3位置 L C R 4:2位置复位 C R 5:3位置复位L C R2:2位置 C R3:3位置 L C R 4:2位置复位 C R 5:3位置复位L C R产品名称LAY5旋 钮常开+常闭2: NC3: 2NO 4: 2NC 5: NO+NC2: NC3: 2NO 4: 2NC 5: NO+NC2: NC3: 2NO 4: 2NC 5: NO+NC单位：mm品种规格B:金属型E:经济型派生规格G:钥匙钮G:钥匙钮订货编码示例LAY5BG2LAY5BG32LAY5BG43LAY5BG54LAY5BG25LAY5EG2LAY5EG32LAY5EG43LAY5EG54LAY5EG25尺寸操作位置2:2位置 C R3:3位置 L C R 4:2位置复位 C R 5:3位置复位L C R2:2位置 C R3:3位置 L C R 4:2位置复位 C R 5:3位置复位L C R产品名称LAY5钥匙钮品种规格B:金属型派生规格C:Φ40蘑菇钮订货编码示例LAY5BC3LAY5BC42LAY5BC33LAY5BC44LAY5BC35尺寸颜色3: 绿4: 红产品名称LAY5蘑菇钮常开+常闭2: NC3: 2NO 4: 2NC 5: NO+NC2: NC3: 2NO 4: 2NC 5: NO+NC常开+常闭2: NC 3: 2NO 4: 2NC 5: NO+NC单位：mm单位：mm品种规格B:金属型E:经济型E:经济型派生规格R:Φ60蘑菇钮C:Φ40蘑菇钮R:Φ60蘑菇钮订货编码示例LAY5BR3LAY5BR42LAY5BR33LAY5BR44LAY5BR35LAY5EC3LAY5EC42LAY5EC33LAY5EC44LAY5EC35LAY5ER3LAY5ER42LAY5ER33LAY5ER44LAY5ER35尺寸颜色3: 绿4: 红3: 绿4: 红3: 绿4: 红产品名称LAY5蘑菇钮常开+常闭2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC单位：mm尺寸品种规格B:金属型B:金属型B:金属型派生规格S:紧急停止钮S:紧急停止钮S:紧急停止钮产品名称LAY5钮头规格4:Φ305:Φ406:Φ50紧急停止钮颜色3: 绿4: 红3: 绿4: 红3: 绿4: 红常开+常闭2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC单位：mm订货编码示例LAY5BS43LAY5BS442LAY5BS433LAY5BS444LAY5BS435LAY5BS53LAY5BS542LAY5BS533LAY5BS544LAY5BS535LAY5BS63LAY5BS642LAY5BS633LAY5BS644LAY5BS635订货编码示例LAY5ES43LAY5ES442LAY5ES433LAY5ES444LAY5ES435LAY5ES53LAY5ES542LAY5ES533LAY5ES544LAY5ES535LAY5ES63LAY5ES642LAY5ES633LAY5ES644LAY5ES635品种规格E:经济型E:经济型E:经济型派生规格S:紧急停止钮S:紧急停止钮S:紧急停止钮产品名称LAY5钮头规格4:Φ305:Φ406:Φ50紧急停止钮颜色3: 绿4: 红3: 绿4: 红3: 绿4: 红常开+常闭2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC2: NC 3: 2NO 4: 2NC 5: NO+NC单位：mm尺寸尺寸品种规格B:金属型B:金属型派生规格L8:双头按钮L8:双头按钮订货编码示例LAY5BL8325LAY5BL8425钮头2:双钮2:双钮产品名称LAY5双头按钮钮头形状3:双平钮4:一平一高钮注：以上订货编码均为示例，如有疑问请致电咨询颜色代码不适用于双头按钮常开+常闭5: NO+NC5: NO+NC单位：mm订货编码示例LAY5BW3*■LAY5BW33*2■LAY5BW34*3■LAY5BW35*4■LAY5BW36*5■LAY5BW3*■LAY5BW38*2■LAY5EW3*■LAY5EW33*2■LAY5EW34*3■LAY5EW35*4■LAY5EW36*5■LAY5EW3*■LAY5EW38*2■LAY5BW84*5■LAY5EW84*5■尺寸产品名称LAY5带灯钮注：以上订货编码均为示例，如有疑问请致电咨询电压代号：*(T:6V 、B:24V 、F:110V 、M:220V 、Q:380V)辅助识别：■(白炽灯、氖灯、发光二极管)辅助识别里仅有发光二极管才有纯白、纯蓝触头代码不适用于指示灯单位：mm派生规格W3: 带灯平钮W3: 带灯平钮W8: 带灯双键钮W8: 带灯双键钮品种规格B:金属型E:经济型B:金属型E:经济型电压T:6V B:24V F:0VM:220V Q:380V T:6V B:24V F:0VM:220V Q:380V T:6V B:24V F:0V M:220V Q:380VT:6V B:24V F:0V M:220V Q:380V辅助识别缺省: 白炽灯N: 氖灯L: 发光二极管缺省: 白炽灯N: 氖灯L: 发光二极管缺省: 白炽灯N: 氖灯L: 发光二极管缺省: 白炽灯N: 氖灯L: 发光二极管颜色: 白3: 绿4: 红5: 黄6: 蓝:纯白8:纯蓝: 白3: 绿4: 红5: 黄6: 蓝:纯白8:纯蓝44常开+常闭2: NC 3: 2NO 4: 2NC5: NO+NC2: NC 3: 2NO 4: 2NC5: NO+NC5: NO+NC5: NO+NC订货编码示例尺寸底 座产品名称LAY5尺寸产品名称LAY5指示灯注：以上订货编码均为示例，如有疑问请致电咨询电压代号：*(T:6V 、B:24V 、F:110V 、M:220V 、Q:380V)辅助识别：■(白炽灯、氖灯、发光二极管)辅助识别里仅有发光二极管才有纯白、纯蓝颜色代码不适用于辅件触头代码不适用于指示灯单位：mm订货编码示例LAY5BV*■LAY5BV*3■LAY5BV*4■LAY5BV*5■LAY5BV*6■LAY5BV*■LAY5BV*8■辅件触头: : : 2NO : 2NC :辅件BE:触头辅助品种规格B:金属型派生规格V:指示灯V:经济型指示灯辅助识别缺省: 白炽灯N: 氖灯L: 发光二极管电压T:6V B:24V F:0V M:220V Q:380V颜色: 白3: 绿4: 红5: 黄6: 蓝:纯白8:纯蓝。
正泰LAY39系列按钮
G1适用范围2型号及含义3正常工作条件和安装条件LAY 39－□ □ □/□辅助规格代号(见表1) 型式代号(见表1) 常闭触头对数 常开触头对数 设计序号 一般式按钮LAY39按钮(安装尺寸D22)LAY39系列按钮适用于交流50Hz(或60Hz)，额定工作电压380V及以下或直流工作电压220V的工业控制电路中，作为电磁起动器、接触器、继电器及其它电气线路的控制之用，带有指示灯式按钮还适用于灯光信号指示的场合。
产品符合GB 14048.5标准。
表1型式代号的含义辅助规格代号及含义1：白；2：黑；3：绿；4：红；5：黄；6：蓝。
瞬动型平钮自锁型平钮BN BNZS 型式代号瞬动型带灯蘑菇头钮3：绿；4：红；5：黄。
1：白；3：绿；4：红；5：黄；6：蓝；AC/DC 6V、AC/DC 12V AC/DC 24V、AC/DC 36V AC/DC 48V、AC/DC 110V AC/DC 127V、AC/DC 220V AC 220V、AC 380V瞬动型带灯钮BNDMD2：二位置锁定R：钥匙右边抽出3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。
~3.2 海拔高度：不超过2000m。
3.3 大气条件：在最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相 对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅱ类。
3.6 无显著摇动、冲击振动和没有雨雪侵袭的地方。
3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
3.8 安装板开孔尺寸：Φ22.3 mm。
+0.4系列表2额定绝缘电压Ui 约定自由空气发热电流Ith(A)额定工作电压Ue(V)(V)38010380220110触点电阻机械寿命电寿命防护等级≤50mΩ(初始值)瞬动型100万次，自锁式30万次，旋钮式10万次瞬动型AC 60万次 DC30万次 其它10万次IP40表3备 注规 格外形图及尺寸瞬动型平钮自锁型平钮LAY39-□□BN/□LAY39-□□BNZS/□钥匙式LAY39-□□Y/□4主要参数及技术性能5外形及安装尺寸G6订货须知续上表备 注规 格外形图及尺寸长柄旋钮LAY39-□□XB/□瞬动型带灯钮LAY39-□□BND/□6.1 订货时必须指明产品型号、规格和数量。
PLC常用电器元件的选用
18
4 熔断器的选用
4.1 熔断器类型的选择
RC1A系列瓷插式熔断器 RL6/RL7/RL96/RLS2/RL1BT系列螺旋式熔断器 RT14/ RT18系列塑壳式熔断器 NT(RT16) 有填料管式刀型触点熔断器 NGT(RS)系列半导体器件保护用熔断器
19
4 熔断器的选用
8
1 PLC的选用
1.4 电源模块及其它外设的选择
电源模块的选择 编程器的选择 写入器的选择
9
2 接触器的选用
2.1 根据负载性质来选择
注：对于感应式异步电动机的控制宜选用AC-2～AC-4类的接触器。
10
2 接触器的选用
2.2 接触器的额定电流和额定电压
接触器的额定电流：
直流：25A、40A、60A、100A、150A、250A、 400A、600A
延时范围、精度等的选择
24
6 开关与断路器的选用
6.1 刀开关的选用 参数选择：
极数、额定电流(≤ 630A)、额定电压（≤660V) 、 通断能力等
类型选择：
HR5系列熔断器式开关(100/200/400/630A) HH15系列熔断器式隔离开关
(63/125/160/250/400/630A)
交流：10A、20A、40A、60A、100A、150A、 250A、400A、600A
接触器的额定电压：
直流：220V、440V、660V； 交流：220V、380V、660V
11
2 接触器的选用
2.3 线圈的额定电压
通常吸引线圈的额定电压：
直流24V、48V、110V、220V、440V 交流36V、110V、220V、380V
4 熔断器的选用
4.1 熔断器类型的选择
RC1A系列瓷插式熔断器 RL6/RL7/RL96/RLS2/RL1BT系列螺旋式熔断器 RT14/ RT18系列塑壳式熔断器 NT(RT16) 有填料管式刀型触点熔断器 NGT(RS)系列半导体器件保护用熔断器
19
4 熔断器的选用
8
1 PLC的选用
1.4 电源模块及其它外设的选择
电源模块的选择 编程器的选择 写入器的选择
9
2 接触器的选用
2.1 根据负载性质来选择
注：对于感应式异步电动机的控制宜选用AC-2～AC-4类的接触器。
10
2 接触器的选用
2.2 接触器的额定电流和额定电压
接触器的额定电流：
直流：25A、40A、60A、100A、150A、250A、 400A、600A
延时范围、精度等的选择
24
6 开关与断路器的选用
6.1 刀开关的选用 参数选择：
极数、额定电流(≤ 630A)、额定电压（≤660V) 、 通断能力等
类型选择：
HR5系列熔断器式开关(100/200/400/630A) HH15系列熔断器式隔离开关
(63/125/160/250/400/630A)
交流：10A、20A、40A、60A、100A、150A、 250A、400A、600A
接触器的额定电压：
直流：220V、440V、660V； 交流：220V、380V、660V
11
2 接触器的选用
2.3 线圈的额定电压
通常吸引线圈的额定电压：
直流24V、48V、110V、220V、440V 交流36V、110V、220V、380V
启动器按钮等资料
防雨按钮COB系列
行程开关LX1系列-1
LX1系列行程开关适用于交流50Hz，电压至380V直流电压至
220V的控制电路中，作为控制速度不小于0 .1米/分的运动机构之行程或变 换其运动方向或速度之用。
行程开关LX1系列-2
行程开关LX2系列-1
LX2系列行程开关适用于交流50Hz电压至380V，直流220V的
的控制电路中，作限制各种机构和行程之用。
行程开关LX4系列-2
LX4-11、12型行程开关： 适用于惰性行程不甚大的平移机构 LX4-21、22型行程开关： 适用于惰性行程较大的平移机构 LX4-31、32型行程开关： 适用于提升机构 LX4-41、42型行程开关： 适用于需要三个操作位置的平移机构 LX4-62型行程开关： 适用于速度较大的平移机构 LX4-12S型行程开关： 适用于需防水场合的惰性行程不甚大的
结构特征
起动器由三台交流接触器， 一只空气延时头、一只辅助触 头组成(仅CJX2-32、CJX2-32 及以下规格)组成安装在一块底 板上，配以适当导线。
星-三角起动器QX1-13型
QX1－13星-三角起动器适用于交
流50Hz，电压至380V，额定工作电流至 28A，可控制电动机最大功率至13kW，这 类起动器作用在星形连接下起动交流三相 鼠笼式感应电动机，并将电动机换接成三 角形接法后，加速至额定转速以及人为地 停止电动机。
按钮LAY9系列-1
适用于交流50(或60)Hz、电压至660V，直流电压于440V电路中作控 制、信号、连锁等用途。
综合日本和泉公司、德国西门子公司等产品的优点而设计制作，符 合IEC337标准。本产品美观新颖，结构合理，性能可靠，具有国际先进
水平的优质产品。
CJTK型隔离开关操动机构
3 CJTK A/B型电动操动机构结构
电源空 气开关
“合闸/分闸/ 停止”按钮
“远方/就地” 转换按钮
“远方/就地” 转换按钮
分、合闸 接触器
电动机 保护器
电动机保 护器
分、合闸 接触器
交直流转换 模块
“合闸/分闸/ 停止”按钮
交直流转 换模块
电源空 气开关
图A
图A
图B
CJTKA型电动操动机构二次元件布置图
电动机保护器 GDH-III
3 电气元件 — 按钮 文字符号
SB
图形符号：
常开按钮
常闭按钮
复合按钮
电气元件 — 行程开关
图 形 符 号
常开触头
常闭触头
文字符号
SP
电气元件--电源空气开关
文字 符号
QF
图 形 符 号
三极 单极
电气元件 — 热继电器 文字符号：
GDH
图形符号
热元件
常开触头
常闭触头
2 CJTK A/B型电动操动机构基本参数
参 数 CJTKA电动操动机构
90° 135° 180°
CJTKB电动操动机构
90° 135° 180°
主轴转角 输出扭矩（N· m） 电动机电压 功 率
700-1200 AC380V、DC220V、DC110V 550W、370W AC220V、DC220V、DC110V 10A F9/10A；Y0F9/5A
闸按钮SB1-2端子，如不 通，可能是此回路的合闸 按钮、合闸接触器21、12 接点绝缘或KM1线圈断线 等。或者SP1接点绝缘。
合闸正常分闸继电器不吸合
查找方法：
说明公用回路完好，用电 阻档测量至KM2—22至分 闸按钮SB2-2端子，如不 通，可能是此回路的分闸 按钮、分闸接触器21、12 接点绝缘以及KM2线圈断 线等。也有可能SP2接点 绝缘。
按钮开关价格,最新全国按钮开关规格型号价格大全
全国各规格型号按钮开关价格大全来源：造价通工程造价信息网概述：造价通工程造价信息网为您实时提供全国各省市地区各种规格/型号按钮开关价格查询。
标签：按钮开关价格,按钮开关价格表,按钮开关规格,按钮开关型号,最新按钮开关价格,按钮开关报价,按钮开关价格查询,按钮开关市场价编者按：造价通——是中华人民共和国国家标准《建设工程人工材料设备机械数据标准》（GB/T 50851-2013）的参编单位和唯一数据提供方。
材料名规格/型号单位品牌省份城市查询账号账号密码按钮开关LA39-11X/2-3旋钮型个常安广西柳州市misschen1988 lzl639528417按钮开关LA39-11D/380V-6.3V带灯型个常安广西柳州市misschen1988 lzl639528417按钮开关LA39-11平钮型个常安广西柳州市misschen1988 lzl639528417按钮开关(Y090LAY37) LAY7-11D带灯个常安广西柳州市misschen1988 lzl639528417按钮开关(Y090LAY37)LAY7-11X/2-3旋钮个常安广西柳州市misschen1988 lzl639528417按钮开关(Y090LAY37) LAY7-11BN普通平钮个常安广西柳州市misschen1988 lzl639528417按钮开关LAY3按钮开关LAY3-11D带灯钮个常安广西柳州市misschen1988 lzl639528417按钮开关LAY3按钮开关LAY3-11ZS/1Ф35自锁钮个常安广西柳州市misschen1988 lzl639528417按钮开关LAY3按钮开关LAY3-11M/1Ф35蘑菇钮个常安广西柳州市misschen1988 lzl639528417按钮开关LAY3按钮开关LAY3-11X/2-3旋钮二﹑三位置个常安广西柳州市misschen1988 lzl639528417按钮开关LAY3按钮开关LAY3-11F四方型个常安广西柳州市misschen1988 lzl639528417按钮开关LAY3按钮开关 LAY3-11一般型个常安广西柳州市misschen1988 lzl639528417按钮开关LA10-3S胶木个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-2S胶木个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-1S胶木个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-3S铝壳个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-2S铝壳个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-1S铝壳个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-3H 个常安广西柳州市misschen1988 lzl639528417按钮开关LA10-2H 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA10-1H 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA19-11D 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA19-11J 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA19-11 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA18-11 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA4-3H 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA4-2H 个常安广西柳州市misschen1988 lzl639528417 按钮开关LA2型个常安广西柳州市misschen1988 lzl639528417 按钮开关JHK16-BZ20 个湖北武汉市misschen1988 lzl639528417 按钮开关JHK16-BZ10 个湖北武汉市misschen1988 lzl639528417 按钮开关JHK16-621 个湖北武汉市misschen1988 lzl639528417 按钮开关JHK16-231 个湖北武汉市misschen1988 lzl639528417 按钮开关LA19-11 个重庆重庆市misschen1988 lzl639528417按钮开关型号 AN-1.AN-1A最高电压 125/250(V) 额定发热电流 6(A)用途电路控制头部保护等级普通个华宏贵州贵阳市misschen1988 lzl639528417按钮开关型号 LAY8额定电压220(V) 额定电流4.5(A)用途控制按钮产品认证 CCC个德力西北京北京市misschen1988 lzl639528417按钮开关型号 LA4额定电压220(V) 额定电流1.4(A)用途控制按钮产品认证 CCC个德力西北京北京市misschen1988 lzl639528417按钮开关型号 JHM16-PDF 操作方式带灯按钮触头结构个北京北京市misschen1988 lzl639528417常开按钮防护方式保护式工作电压 220(V) 工作电流 10(A)产品认证 CE按钮开关型号 5200.0020 操作方式开启式触头结构常开按钮防护方式保护式工作电压 90(V) 工作电流 10(A) 额定发热电流 20(A) 接触电阻2(Ω) 绝缘电阻 50(MΩ) 机械寿命50000(次) 头部保护等级 A 产品认证 UL件SCHURTER 北京北京市misschen1988 lzl639528417按钮开关型号 4430.2000 批号bulk 封装表贴营销方式现货产品性质热销处理信号数字信号制作工艺膜集成导电类型双极型集成程度大规模规格尺寸 10(mm)工作温度 -40-125(℃)静态功耗 10(mW) 类型电源模块件SCHURTER 北京北京市misschen1988 lzl639528417按钮开关型号 4300.0016 操作方式旋钮式触头结构常闭按钮防护方式防水式工作电压 220(V) 工作电流 10(A) 额定发热电流 10(A) 接触电阻50(Ω) 绝缘电阻 10(MΩ) 机械寿命50000(次) 头部保护等级 80 产品认证 UL件SCHURTER 北京北京市misschen1988 lzl639528417按钮开关型号 4300.0116 操作方式开启式触头结构常开按钮防护方式保护式工作电压 100(V) 工作电流 15(A) 额定发热电流 10(A) 接触电阻20(Ω) 绝缘电阻 40(MΩ) 机械寿命400000(次) 头部保护等级 A 产品认证 UL件SCHURTER 北京北京市misschen1988 lzl639528417按钮开关型号 4300.2020 操作方式开启式触头结构常开按钮防护方式保护式工作电压 150(V) 工作电流 10(A) 额定发热电流 10(A) 接触电阻20(Ω) 绝缘电阻 50(MΩ) 机械寿命40000(次) 头部保护等级 67 产品认证 UL件SCHURTER 北京北京市misschen1988 lzl639528417按钮开关型号 3400.0016 操作方式旋钮式触头结构常开按钮防护方式防水式工作电压 2000(V)工作电流 10(A) 额定发热电流 10(A) 接触电阻10(Ω) 绝缘电阻 10(MΩ) 机械寿命 10W(次)头部保护等级 86 产品认证 UL件SCHURTER 北京北京市misschen1988 lzl639528417按钮开关型号 MP0037操作方式自持按钮触头结构常开按钮防护方式保护式工作电压 50(V)工作电流 1(A) 额定发热电流1(A)接触电阻 10(Ω)绝缘电阻 10(MΩ)机械寿命 1000000(次) 头部保护等级 IP67件BULGIN 北京北京市misschen1988 lzl639528417按钮开关型号:LAY37-P-A10 操作方式:开启式触头结构:常开按钮工作电压:660(V) 工作电流:10(A)额定发热电流:10(A)接触电阻:25m(Ω) 绝缘电阻:50M(MΩ)机械寿命:5000000(次)头部保护等级:IP55个三利陕西西安市misschen1988 lzl639528417按钮开关型号:P-E211 操作方式:带灯按钮触头结构:两常开或一开一闭防护方式:保护式工作电压:660(V)工作电个三利陕西西安市misschen1988 lzl639528417流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)机械寿命:100×10(次)按钮开关型号:P-C11 操作方式:紧急式触头结构:一开一闭或常开常闭防护方式:保护式工作电压:660(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)机械寿命:100×10(次)个三利陕西西安市misschen1988 lzl639528417按钮开关型号:P-E410 操作方式:带灯按钮触头结构:两常开或一开一闭·防护方式:保护式工作电压:380(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)个三利陕西西安市misschen1988 lzl639528417按钮开关型号:LAY37(PBC)P-E501操作方式:紧急式触头结构:常闭按钮防护方式:保护式工作电压:380(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)个三利陕西西安市misschen1988 lzl639528417按钮开关型号:P-A11 操作方式:开启式触头结构:一开一闭或常开常闭防护方式:保护式工作电压:660(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)个三利陕西西安市misschen1988 lzl639528417按钮开关型号:LAY37(PBC)-Y-DE220个三利陕西西安市misschen1988 lzl639528417操作方式:带灯旋钮触头结构:常开按钮防护方式:保护式工作电压:660(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)按钮开关型号:P-YA11 操作方式:开启式触头结构:一开一闭或常开常闭防护方式:保护式工作电压:380(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)个三利陕西西安市misschen1988 lzl639528417按钮开关型号:LAY37(PBC)-Y-E410操作方式:开启式触头结构:复合按钮防护方式:保护式工作电压:660(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)个三利陕西西安市misschen1988 lzl639528417按钮开关型号:LAY37-Y-E10 操作方式:带灯按钮触头结构:复合按钮防护方式:保护式工作电压:660(V)工作电流:10(A)额定发热电流:10(A) 接触电阻:<25(Ω)绝缘电阻:>50(MΩ)个三利陕西西安市misschen1988 lzl639528417按钮开关型号: KD18最高电压:250(V) 额定发热电流:3(A)头部保护等级:IP40个河南三门峡市misschen1988 lzl639528417按钮开关型号: KD4最高电压:250(V) 额定发热电流:15(A)头部保护等级:IP40个河南三门峡市misschen1988 lzl639528417按钮开关型号: KD19最高电压:250(V) 额定发热电流:15(A)头部保护等级:IP45个河南三门峡市misschen1988 lzl639528417按钮开关型号: KD8最高电压:250(V) 额定发热电流:15(A)头部保护等级:IP40个河南三门峡市misschen1988 lzl639528417按钮开关型号: KD7最高电压:250(V) 额定发热电流:15(A)头部保护等级:IP40个河南三门峡市misschen1988 lzl639528417按钮开关型号: KD19最高电压:250(V) 额定发热电流:15(A)头部保护等级:IP54个河南三门峡市misschen1988 lzl639528417按钮开关物料号:XB2BS142C 套福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BS442C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BS542C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BS642C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BSBC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BSFC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BT42C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVB1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVB3LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVB4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVB5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVB6LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVD1C 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:XB2BVD3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVD4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVD5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVD6C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVD7C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVE1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVE3LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVE4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVE5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVF1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVF3LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVF4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVF5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVF6LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVFD1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVFD3LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVFD4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVFD5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVFD6LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVM1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVM3LC 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:XB2BVM4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVM5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVM6LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVMD1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVMD3LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVMD4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVMD5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVMD6LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVQ1LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVQ3LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVQ4LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVQ5LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BVQ6LC 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW317B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW317M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW31B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW31M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW33B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW33M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW347B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW347M1C 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:XB2BW34B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW34M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW357B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW357M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW35B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW35M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW367B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW36B1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB2BW36M1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA21 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA31 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA3311 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA3341 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA3351 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA42 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA4322 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA51 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BA61 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BC21 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BD21 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BD25 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:XB4BD33 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BD53 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BG03 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BG21 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BG33 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BG41 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BG61 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BJ21 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BJ33 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BJ53 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK123B5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK123G5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK123M5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK124B5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK124M5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK125B5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BK125M5 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BL42 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BP21 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BP31 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BP42 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:XB4BP51 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BS542 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XB4BS8445 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:XBCY7227 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA434C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA46C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA56C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA66C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BA6C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BC2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BC3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BC4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BC58051 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BC5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BC6C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD27C 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:ZB2BD2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD37C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD7C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BD8C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BE101 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BE101C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BE102C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG09C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG0C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG6C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG7C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG8C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BG9C 套施耐德福建福州市misschen1988 lzl639528417按钮开关型号:ZB2BJ2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BJ3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BJ4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BJ5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BJ7C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BJ8C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL1C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL234C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL432C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL434C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL4C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL5C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL6C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BL9434 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BP014 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BP2C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BP38C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BP3C 套施耐德福建福州市misschen1988 lzl639528417 按钮开关型号:ZB2BP48C 套施耐德福建福州市misschen1988 lzl639528417结后语：完整版按钮开关价格全国各地区加起来有共有数百页，因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，故而只上传了一部分。
LAY37(PBC)系列按钮开关
LAY37(PBC)系列按钮开关
■ 简介
本公司生产的LAY37(PBC)系列按钮适用于交流50Hz 或60Hz ，电压至660V 、直流电压至440V 及以下的控制电路中作控制、信号、连锁等用途。
产品主体采用高级阻燃材料，触点采用特殊银合金，抗强电蚀。
其中Y 型产品采用分体式结构和临界翻翘式触点，产品技 术居世界先、进水平，并荣获国家二项专利。
F 型产品开闭体采用环绕封闭式结构，螺丝为悬挂不脱落式，使用方便且安全。
符合GB/T14048.1(等效采用IEC947-5-1)标准。
并通过CE 认证。
■ 使用环境
■ 技术参数
➢ ➢ 周围空气温度：-25℃~+40℃ ➢ ➢ 海拔高度：≤2000m ➢ ➢ 空气相对湿度：≤85%
➢ ➢ 污染等级：3级 ➢
➢ 安装类别：Ⅲ
➢ ➢ 防护等级：IP55 ■ 产品型号说明
表1
产品结构示意图
■■LAY37（PBC）系列非带灯类产品■LAY37（PBC）系列带灯类产品
主要电器部件
注：开闭体个数最多不能超过2层，4只。
触点 静态状态 电流(A) 触点配置
INO 不导通OFF 10A 1
1 2 3 其它
INC 导通ON
10A
1
1
2
3
注：开闭体个数最多不能超过3层，6只。
触点 静态状态 电流(A) 触点配置
1NO 不导通OFF 10A 1
1 2 其它
INC
导通ON
10A
1
1
2
触点 静态状态 电流(A) 触点配置
P 型
开闭体
Y 型
开闭体
F 型
开闭体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LAY7 系列按钮
D 开关电器
适用范围
LAY7 系列按扭适用于交流 50Hz 或 60Hz、电压至 380V，直流工作电压至 220V 的电路控制系统中。 作为磁力起动器、接触器、继电器及其它电气线路的控制之用。带指示灯式按钮还适用于灯光信号指 示的场合。
本产品符合 GB 14048.5 标准。
型号含义 LA Y 7 □ － □ □ □ / □
表1 辅助规格代号
1 、白 2 、黑 3 、绿 4 、红 5 、黄 6 、蓝
钮头直径：1 、f 4 0 2、f60
旋钮形式： 2 1 、三位置锁定 3 1 、三位置锁定 2 2 、三位置复位 3 3 、三位置复位
1 、白 2 、黑 3、绿 4、红 5、黄 6、蓝
1 、白 2 、黑 3、绿 4、红 5、黄 6、蓝
LAY7- □□ ZS/ □ 蘑菇头自锁钮
LAY7- □□ XB/ □ 旋柄
LAY7- □□ Y/ □ 钥匙式
D 开关电器
外形尺寸
续表 2
返回
LAY7 系列按钮
工作条件
◆ 周围空气温度为 -5℃～+40℃，24 小时内其平均值不超过 +35℃； ◆ 海拔高度：安装地点的海拔不超过 2 0 00 m ； ◆ 大气条件：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以容许有较高的 相对湿度，例如 + 2 0 ℃时达 9 0 % 。对由于温度变化偶尔产生的凝露应采取特殊的措施； ◆ 污染等级：3 级； ◆ 安装类别：Ⅱ类 。
IP40
表5
电光源额定电压(V)
白炽灯 6 、1 2 、2 4
白炽灯 1 1 0 、2 2 0 、3 8 0
LED 灯 6 、1 2 、2 4
发光器件功率(W)
≤ 1.5
≤1
≤ 1.05
工作寿命(h)
≥ 1000
≥ 2000
≥ 3000
带灯钮中电压 Ue=6V 允许波动± 5%，12V 及以上允许波动± 10%
LAY7- □□ ZS/ □ 蘑菇头自锁钮
LAY7- □□ X/ □ 旋钮
表2 外形尺寸
返回
LAY7 系列按钮
型号含义 LAY7- □□ BN/ □
平钮 LAY7- □□ BNZS/ □
平钮自锁
LAY7- □□ GN/ □ 高钮
LAY7- □□ GNZS/ □ 高钮自锁
LAY7- □□ M/ □ 蘑菇头钮
型式代号 BN GN
BNZS GNZS
M ZS MD MZSD X XB XD Y BND GND DZS XS
辅助规格代号(见表 1) 型号代号(见表 1) 常闭触头数(用数字表示) 常开触头数(用数字表示) 设计序号、数字后的 A、B、C 型为不同外观风格，无字为 A 型 一般型 按钮开关
含义 平钮 高钮 自锁平钮 自锁高钮 蘑菇头钮 蘑菇头自锁钮带灯 蘑菇头钮 带灯蘑菇头自锁钮 旋钮 旋柄 带灯旋钮 钥匙 带灯平钮 带灯高钮 带灯自锁高钮 指示灯
主要技术参数
表3
额定绝缘电压 Ui(V)
380
约定发热电流 Ith(A)
10
额定工作电压(Ue)V
380
220
110
48
24
AC-15
2.5
4.5
6
8
-
额定工作电流 Ie(A)
DC-13
-
0.3
0.6
1.3
2.5
工频耐压 触点电阻 机械寿命
电寿命 防护等级
表4 2500V AC 1 分钟 ≤ 5 0 m Ω（初始值） 瞬动型：1 0 0 万次，其它：1 0 万次 瞬动型：A C 5 0 万次、D C 2 5 万次，其它：1 0 万次
安装尺寸：D 2 2 D25 D30
不标注为 D22
1 、白 2 、黑 3、绿 4、红 5、黄 6、蓝
返回
LAY7 系列按钮
型号含义 LAY7- □□ BN/ □
平钮 LAY7- □□ BNZS/ □
平钮自锁
LAY7- □□ GN/ □ 高钮
LAY7- □□ GNZS/ □ 高钮自锁
LAY7- □□ M/ □ 蘑菇头钮
订货须知
订货时须说明型号、规格和数量。 带灯按钮或指示灯应注明工作电压、信号颜色以及采用
D 开关电器
适用范围
LAY7 系列按扭适用于交流 50Hz 或 60Hz、电压至 380V，直流工作电压至 220V 的电路控制系统中。 作为磁力起动器、接触器、继电器及其它电气线路的控制之用。带指示灯式按钮还适用于灯光信号指 示的场合。
本产品符合 GB 14048.5 标准。
型号含义 LA Y 7 □ － □ □ □ / □
表1 辅助规格代号
1 、白 2 、黑 3 、绿 4 、红 5 、黄 6 、蓝
钮头直径：1 、f 4 0 2、f60
旋钮形式： 2 1 、三位置锁定 3 1 、三位置锁定 2 2 、三位置复位 3 3 、三位置复位
1 、白 2 、黑 3、绿 4、红 5、黄 6、蓝
1 、白 2 、黑 3、绿 4、红 5、黄 6、蓝
LAY7- □□ ZS/ □ 蘑菇头自锁钮
LAY7- □□ XB/ □ 旋柄
LAY7- □□ Y/ □ 钥匙式
D 开关电器
外形尺寸
续表 2
返回
LAY7 系列按钮
工作条件
◆ 周围空气温度为 -5℃～+40℃，24 小时内其平均值不超过 +35℃； ◆ 海拔高度：安装地点的海拔不超过 2 0 00 m ； ◆ 大气条件：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以容许有较高的 相对湿度，例如 + 2 0 ℃时达 9 0 % 。对由于温度变化偶尔产生的凝露应采取特殊的措施； ◆ 污染等级：3 级； ◆ 安装类别：Ⅱ类 。
IP40
表5
电光源额定电压(V)
白炽灯 6 、1 2 、2 4
白炽灯 1 1 0 、2 2 0 、3 8 0
LED 灯 6 、1 2 、2 4
发光器件功率(W)
≤ 1.5
≤1
≤ 1.05
工作寿命(h)
≥ 1000
≥ 2000
≥ 3000
带灯钮中电压 Ue=6V 允许波动± 5%，12V 及以上允许波动± 10%
LAY7- □□ ZS/ □ 蘑菇头自锁钮
LAY7- □□ X/ □ 旋钮
表2 外形尺寸
返回
LAY7 系列按钮
型号含义 LAY7- □□ BN/ □
平钮 LAY7- □□ BNZS/ □
平钮自锁
LAY7- □□ GN/ □ 高钮
LAY7- □□ GNZS/ □ 高钮自锁
LAY7- □□ M/ □ 蘑菇头钮
型式代号 BN GN
BNZS GNZS
M ZS MD MZSD X XB XD Y BND GND DZS XS
辅助规格代号(见表 1) 型号代号(见表 1) 常闭触头数(用数字表示) 常开触头数(用数字表示) 设计序号、数字后的 A、B、C 型为不同外观风格，无字为 A 型 一般型 按钮开关
含义 平钮 高钮 自锁平钮 自锁高钮 蘑菇头钮 蘑菇头自锁钮带灯 蘑菇头钮 带灯蘑菇头自锁钮 旋钮 旋柄 带灯旋钮 钥匙 带灯平钮 带灯高钮 带灯自锁高钮 指示灯
主要技术参数
表3
额定绝缘电压 Ui(V)
380
约定发热电流 Ith(A)
10
额定工作电压(Ue)V
380
220
110
48
24
AC-15
2.5
4.5
6
8
-
额定工作电流 Ie(A)
DC-13
-
0.3
0.6
1.3
2.5
工频耐压 触点电阻 机械寿命
电寿命 防护等级
表4 2500V AC 1 分钟 ≤ 5 0 m Ω（初始值） 瞬动型：1 0 0 万次，其它：1 0 万次 瞬动型：A C 5 0 万次、D C 2 5 万次，其它：1 0 万次
安装尺寸：D 2 2 D25 D30
不标注为 D22
1 、白 2 、黑 3、绿 4、红 5、黄 6、蓝
返回
LAY7 系列按钮
型号含义 LAY7- □□ BN/ □
平钮 LAY7- □□ BNZS/ □
平钮自锁
LAY7- □□ GN/ □ 高钮
LAY7- □□ GNZS/ □ 高钮自锁
LAY7- □□ M/ □ 蘑菇头钮
订货须知
订货时须说明型号、规格和数量。 带灯按钮或指示灯应注明工作电压、信号颜色以及采用
