LCD控制芯片ST7565介绍LCD控制芯片ST7565介绍管脚：CS 片选信号线RES 复位信号线默认高电平，低脉冲复位。
A0 数据与命令选择信号线D0~D8 8数据线命令解析：Internal Reset: (0xE2)所有的命令都复位到默认值。
LCD bias set: (0xa2=1/9bias) (0xa3=1/7bias)LCD驱动电压偏置比，1/9bias效果好些。
Display all points ON/OFF: (0xa4=normal)(0xa5=all points on) 默认是0xa4,0xa5全屏都是黑。
Display normal/reverse: (0xa6=normal 0xa7=reverse)颜色反转ADC select: （0xa0=normal 0xa1=reverse）屏幕左右反转Common outpur mode select:(0xc0=normal 0xc8=reverse) 屏幕上下反正（0xa0和0xc0一个组合）（0xa1和0xc8一个组合）Column address ：列地址的设置采用两个命令设置一个起始地址，高四位分别是0和1，低四位分别是地址的高四位和低四位。
如WRITE_LCD(cmd_addr, 0x10); WRITE_LCD(cmd_addr, 0x00);Page address set页地址，也可以叫行地址，设置的命令高4位为B，低四位为地址数据如：WRITE_LCD( cmd_addr,0xB0+Padr);Power control set:这块好像一定要设成0x2F,其他的好像不行，没搞懂，这部分与外部电路连接有关。
Voltage booster,Voltage regulator,Voltage follower ,内外部升压，稳压发生器。
V5 voltage regulator internal resistor ratio set ：亮度调节，设置成（0x25）最好Electronic volume register set不知道。

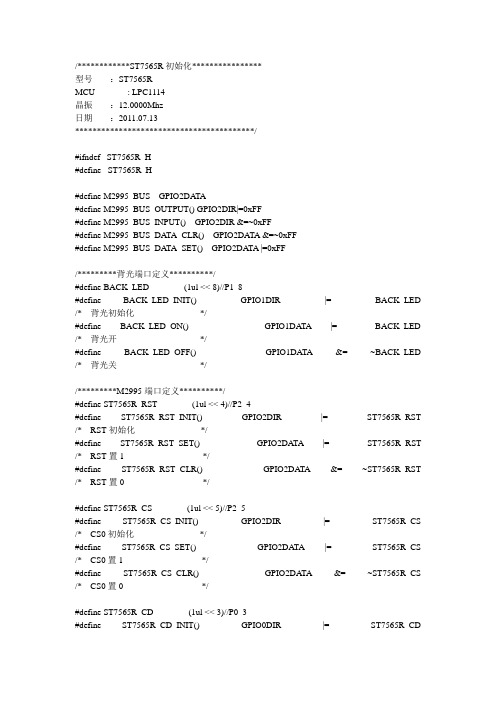

/************ST7565R初始化****************型号：ST7565RMCU : LPC1114晶振：12.0000Mhz日期：2011.07.13*****************************************/#ifndef _ST7565R_H#define _ST7565R_H#define M2995_BUS GPIO2DA TA#define M2995_BUS_OUTPUT() GPIO2DIR|=0xFF#define M2995_BUS_INPUT() GPIO2DIR &=~0xFF#define M2995_BUS_DA TA_CLR() GPIO2DATA &=~0xFF#define M2995_BUS_DA TA_SET() GPIO2DA TA |=0xFF/*********背光端口定义**********/#define BACK_LED (1ul << 8)//P1_8#define BACK_LED_INIT() GPIO1DIR |= BACK_LED /* 背光初始化*/#define BACK_LED_ON() GPIO1DATA |= BACK_LED /* 背光开*/#define BACK_LED_OFF() GPIO1DATA &= ~BACK_LED /* 背光关*//*********M2995端口定义**********/#define ST7565R_RST (1ul << 4)//P2_4#define ST7565R_RST_INIT() GPIO2DIR |= ST7565R_RST /* RST初始化*/#define ST7565R_RST_SET() GPIO2DATA |= ST7565R_RST /* RST置1 */#define ST7565R_RST_CLR() GPIO2DA TA &= ~ST7565R_RST /* RST置0 */#define ST7565R_CS (1ul << 5)//P2_5#define ST7565R_CS_INIT() GPIO2DIR |= ST7565R_CS /* CS0初始化*/#define ST7565R_CS_SET() GPIO2DATA |= ST7565R_CS /* CS0置1 */#define ST7565R_CS_CLR() GPIO2DATA &= ~ST7565R_CS /* CS0置0 */#define ST7565R_CD (1ul << 3)//P0_3#define ST7565R_CD_INIT() GPIO0DIR |= ST7565R_CD/* CD初始化*/#define ST7565R_CD_SET() GPIO0DATA |= ST7565R_CD /* CD置1 */#define ST7565R_CD_CLR() GPIO0DA TA &= ~ST7565R_CD /* CD置0 */#define ST7565R_SCL (1ul << 9)//P1_9#define ST7565R_SCL_INIT() GPIO1DIR |= ST7565R_SCL /* WR*/#define ST7565R_SCL_SET() GPIO1DA TA |= ST7565R_SCL /* WR置1 */#define ST7565R_SCL_CLR() GPIO1DA TA &= ~ST7565R_SCL /* WR置0 */#define ST7565R_SDA (1ul << 4)//P3_4#define ST7565R_SDA_INIT() GPIO3DIR |= ST7565R_SDA /* RD初始化*/#define ST7565R_SDA_SET() GPIO3DATA |= ST7565R_SDA /* RD置1 */#define ST7565R_SDA_CLR() GPIO3DATA &= ~ST7565R_SDA /* RD置0 */unsigned char row_table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//命令写入函数//void ST7565R_Write_Command(unsigned char command){int i,j;j=0x80;ST7565R_CS_CLR();ST7565R_CD_CLR();for(i=0;i<8;i++){ST7565R_SCL_CLR();if(command&j)ST7565R_SDA_SET();elseST7565R_SDA_CLR();ST7565R_SCL_SET();j=j>>1;}ST7565R_CS_SET();}//数据写入函数//void ST7565R_Write_Data(unsigned char data1){int i,j;j=0x80;ST7565R_CS_CLR();ST7565R_CD_SET();for(i=0;i<8;i++){ST7565R_SCL_CLR();if(data1&j)ST7565R_SDA_SET();elseST7565R_SDA_CLR();ST7565R_SCL_SET();j=j>>1;}ST7565R_CS_SET();}//LCD初始化函数void ST7565R_Init(){ST7565R_RST_INIT();ST7565R_CS_INIT();ST7565R_CD_INIT();ST7565R_SCL_INIT();ST7565R_SDA_INIT();ST7565R_RST_CLR();Delay_Ms(1);ST7565R_RST_SET();Delay_Ms(1);ST7565R_Write_Command(0xA2); //Set Bias 0xA2ST7565R_Write_Command(0xC8); //Common Direction Select,bit3=1,reverse direction;=0,normal;ST7565R_Write_Command(0x2C); //Power Control Set// Delay_Us(10);ST7565R_Write_Command(0x2E); //Power Control Set// Delay_Us(10);ST7565R_Write_Command(0x2F); //Power Control Set// Delay_Us(10);ST7565R_Write_Command(0x24); //set ra/rb 0x25ST7565R_Write_Command(0x81); //Set ContrastST7565R_Write_Command(0x27); //29ST7565R_Write_Command(0xAF); //Display ON}//清屏函数void ST7565R_Display_Clear(unsigned char data1,unsigned char data2){int i,j,m;m=0xb0;for (i=0;i<9;i++){ST7565R_Write_Command(m);ST7565R_Write_Command(0x10);ST7565R_Write_Command(0x00);for (j=0;j<96;j++){ST7565R_Write_Data(data1);ST7565R_Write_Data(data2);}m++;}}//设置列地址void ST7565R_Set_column_addr(unsigned char add){unsigned char temp;temp=add;add=add>>4;add=add&0x0f;add=add|0x10;ST7565R_Write_Command(add); //Set upper addr;add=temp;add=add&0x0F;ST7565R_Write_Command(add); //Set lower addr;}//设置行地址void ST7565R_Set_row_addr(unsigned char row){row=row&0x0F;row=row|0x0B0;ST7565R_Write_Command(row); //page addr set}//绘最小单元函数void ST7565R_Draw_Unit(unsigned char x,unsigned char y,unsigned char Color){ST7565R_Set_row_addr(y); //列ST7565R_Set_column_addr(x); //行ST7565R_Write_Data(Color); //下高上低}//单个矩形图形任意8*尺寸void Print_One(unsigned char x,unsigned char y,unsigned char const *pstr,unsigned char Wide,unsigned char High)//xx yy:开始坐标，Wide High:背景宽度和高度{unsigned char i,j;for(i=0;i<(High/8);i++){for(j=0;j<Wide;j++)ST7565R_Draw_Unit(x+j,(y/8)+i,*(pstr++)); //;}}//单个矩形图形任意8*尺寸void Print_One_RV(unsigned char x,unsigned char y,unsigned char const *pstr,unsigned char Wide,unsigned char High)//xx yy:开始坐标，Wide High:背景宽度和高度{unsigned char i,j;for(i=0;i<(High/8);i++){for(j=0;j<Wide;j++)ST7565R_Draw_Unit(x+j,(y/8)+i,~*(pstr++)); //;}}#endif。
12864（ST7565P）液晶驱动显示概念含有ST7565P 芯片的液晶，是没有文库支持的功能，但是没有就没有啦！液晶可以给我画画，那么它就是好东西了。
液晶的“显示”，液晶的“扫描次序”全部都与CGRAM分配有很大的关系。
我们先了解“扫描次序”吧。
宏观上一副液晶是“64高x 128宽”。
微观上由芯片ST7565P驱动的一副12864 液晶是由“8个8 高x 128宽的页”组成。
至于液晶的“扫描次序”就与4个命令有关系。
上图表示了，当命令为0xA0列扫描是“自左向右”，如果命令式0xA1列扫描是“自右向左”。
总归，这两个命令控制了“列扫描次序”除了控制列扫描的命令以外，当然还有控制“页扫描次序”的命令。
如上图，命令0xC0 控制页扫描是“从下至上”，然而命令0xc8 控制页扫描“又上至下”。
无论页扫描的次序是“从上至下”还是“从下至上”，然而每一页的列填充，都是“低位开始高位结束”关于列扫描就有列填充的问题。
我们知道每“一页”都是由“8 高x 128宽”组成。
换句话说，这里没有“行扫描”的概念，因为“一页”都是由“一个字节数据，列填充128次”成为一页。
如上图中所示。
假设“页扫描次序”是由上至下，填充的值是0x0f，那么经过128次的“列扫描”以后，一页的扫描结果会是如上图所示。
关于ST7565P 芯片，命令，和液晶扫描它们之间的关系而已，我们简单来总结一下：（一）CGRAM分布是由8页组成。
（二）每一页是由一个字节填充和128次列扫描组成。
（三）列扫描次序与命令0xA0 与0xA1有关。
（四）页扫描次序与命令0xC0 与0xC8 有关。
（五）列填充字节的高位低位关系与页扫描命令有关。
（六）不存在行扫描概念。
上图所示是“页扫描”由上至下，“列扫描”由左至右，列填充值是0x0f。
在CGRAM分布方面。
CGRAM 可以说是由8 bits x 1024 words，如果以“页”去分配，也就是说8 page x 8 bits x 128 words ，那么“页”的偏移量就是128。
ST7565黑白液晶使用注意首先,lcd要使用一般必须外部接电容构成正倍压电路,有了pump 才能显示.ST7565的datasheet上说明的4倍压电路.在用电容时遇到了问题,一般我们调试的时候喜欢焊接直插件,而电容一般有极性.很多ST7565P核心的lcd在管脚标识的时候,正负号与电容的正负正好相反,所以出现调试的时候倍压不能的情况,一般显示器的厂商会提醒全部使用无极性电容,一般直接用产品化后设定的贴片电容来焊接即可,不需要刻意买一些直插的.一般屏幕的初始化和显示测试程序可以向lcd提供商索要,他们一般有普通51的测试程序.有了初始化的demo做起来省很多时间.这里还要补充一点,如果屏幕初始化了不显示,各种电气信号又都测量出正常,不要着急,调整一下lcd的显示亮度.我一开始就是因为lcd的显示对比度设置不妥当,导致全是黑屏. 对于ST7565P,微调指令是0x81 0xmm (mm=00--3f) 粗调指令是0x2n (n=0--7),我使用不同厂家的屏幕,发现显示对比度设置后,效果差距较大,一个设置0x10 0x26正好,一个需要设置0x0a 0x27才可以,第一个屏幕使用第二条设置会几乎黑屏.初始化：1./*==================================== ===============================2.函数功能：初始化ST7565，结果全屏点亮3.输入参数:无4.输出参数:无5.函数说明:6.===================================== =================================*/7.void InitST7565(void)8.{9.WriteCom(0xaf); //打开LCD显示 AE--off AF--on10.//WriteCom(0xa2); //设置LCD电压偏置 a2--1/9,a3---1/711.WriteCom(0xa1); //设置显示数据区，a0正常，a1 COM与SEG互换12.// WriteCom(0xc7); //选择COM扫描方向，《C7为正常方向，》C8为反向方向13.WriteCom(0x2f); //选择内部电源供给模式14.//WriteCom(0xa6); //设置显示模式（a6正，a7反）15.//WriteCom(0x81); //设置V0电压寄存器16.//WriteCom(0x20); // 调节显示颜色17.WriteCom(0x20); //选择内部电阻调节比18.19.//WriteCom(0xe0);20.WriteCom(0xAd); //Static indicaor ON(AD)/ OFF(AC)21.WriteCom(0x01); //Static indicator register set22.23.//WriteCom(0xa5); //全屏点亮24.25.}26./*===================================================================27.函数功能：向ST7565写命令28.输入参数:命令字29.输出参数:无30.函数说明:31.=================================== ===================================*/32.void WriteCom(uchar ComData)33.{34.A0 = 0; //写命令35.MRE = 1;36.delay_us(50);37.DataPort = ComData;38.MWE = 0; //写有效39.delay_ms(10);40.MWE = 1;41.42.}43.44.45./*================================= ==================================46.函数功能：向ST7565写数据47.输入参数:数据48.输出参数:无49.函数说明:50.=================================== ===================================*/51.void WriteData(uchar Data)52.{53.A0 = 1; //写数据54.MRE = 1;55.MWE = 0; //写有效56.DataPort = Data;57.MWE = 1;58.}。
液晶屏ST7565 IC驱动程序演示代码/***************一般连接方法：******************/ // C86->H:6800; C86->L:8080;// P/S->H:Parallel; P/S->L:Serial(串口）//连接电容值都为无极性1uF/25V// V0--||--VSS （V0和地之间接一电容）// V1--||--VSS （V1和地之间接一电容）// V2--||--VSS （V2和地之间接一电容）// V3--||--VSS （V3和地之间接一电容）// V4--||--VSS （V4和地之间接一电容）// C2N--||--C2P （C2负和C2正之间接一电容）// C1P--||--C1N （C1正和C1负之间接一电容）// C1N--||--C3P （C1负和C3正之间接一电容）// Vout--||--VSS （Vout和地之间接一电容）//正常工作时，Vout电压约9.0V--11.0V左右/***************电器性能参数描述****************/ //标准工作电压：3.3V//内部频率：20-24KHz,//输入高电平电压： 0.8 x VDD — VDD V//输入低电平电压： VSS — 0.2 x VDD V//Power Supply OFF//显示模式关时标称电流：16 uA//显示模式开时标称电流：19 uA//Power Supply ON//显示模式关时标称电流：90 uA//显示模式开时标称电流：100 uA//睡眠模式电流 0.1 uA//Standby Current 5 uA/************************************************///测试条件为：CPU--A89C51 or A89C2051工作在12MHz条件下//每条指令执行时间均不小于1微妙//请保证您的CPU发送数据时钟频率不能高于驱动IC工作频率！//IC工作频率请看相关IC资料电器特性说明！/************************************************/#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define MAX_X 128 //定义LCD最大宽点阵数#define MAX_Y 64 //定义LCD最大高点阵数#define Startcol 0 //定义LCD首列偏移列数sbit R_S= P3^5;//指令/数据选择信号sbit RES= P3^4;//复位信号sbit W_R= P3^1;//写信号sbit R_D= P3^0;//读信号sbit C_S= P3^7;//片选/****************Serial*************************///串口定义及连接方法：//R_D，W_R 接 VDD（3.3V）//D0-D5接地（如果悬空也可以）/*sbit R_S= P3^5;//指令/数据选择信号。
CM12232-27使用手册12232说明书LCD12232点阵屏图形点阵ST7565R控制器CM12232-27 BL W AA-3V (蓝底白字) 一．基本特征：(1)电压:3.0-3.3V(2)STN正视透射模式(3)显式模式:蓝底白字(4)显式角度:6点钟直视(5)驱动方式:1/32Dvty;1/6Bias(6)工作温度(Ta):-10℃～+55℃，存储温度:-20℃～+70℃(7)背光特征:LED背光(白色)(8)模块封装方式:COG（9）接口：并口/串口二．产品参数：三．限定参数：四．平面尺寸图：五．接脚定义：六．原理图七．引脚描述：八．应用举例：九．实物图片：十．程序参考：（6800接口）/********************************************************;;* CM12232-27 : st7565R *;;* MCU type : AT89C52(8K ROM) *;;* *;;* 68 mode *;;********************************************************/#include<reg51.h>#define uint unsigned int#define uchar unsigned charsbit CS=P2^1;sbit RES=P2^0;sbit A0=P2^2;sbit RW=P2^3;sbit E=P2^4;void delay(uint t);void busy();void init();void clrram();void font();void displayoff();void frame();void dots_1();void dots_2();void alldisplayon();void write_com(uint para);void write_data(uint para);code col_add[2]={0x10,0x00};code init_com[5]={0xa2,0xa1,0xc8,0x2f,0xaf};/* v0=8.3v 1/6bias reverse com seg */code page_add[4]={0xb0,0xb1,0xb2,0xb3};code da_font1[122]={0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x42,0x61,0x51,0x49,0x46,0x00,/*2*/0x3E,0x51,0x49,0x45,0x3E,0x00,/*0*/0x00,0x42,0x7F,0x40,0x00,0x00,/*1*/0x42,0x61,0x51,0x49,0x46,0x00,/*2*/0x24,0x3B,0x2A,0x7E,0x2A,0x00,/*年*/0x18,0x14,0x12,0x7F,0x10,0x00,/*4*/0x7F,0x15,0x15,0x15,0x7F,0x00,/*月*/0x42,0x61,0x51,0x49,0x46,0x00,/*2*/0x18,0x14,0x12,0x7F,0x10,0x00,/*4*/0x7F,0x49,0x49,0x49,0x7F,0x00,/*日*/0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,/*0x00,0x00,0x00,0x00, 0x00,0x00 */};code da_font2[122]={0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */0x3F,0x40,0x7F,0x40,0x3F,0x00,/*W*/0x3F,0x40,0x7F,0x40,0x3F,0x00,/*W*/0x3F,0x40,0x7F,0x40,0x3F,0x00,/*W*/0x00,0x00,0x60,0x60,0x00,0x00,/*.*/0x3E,0x41,0x41,0x41,0x22,0x00,/*C*/0x20,0x41,0x41,0x3F,0x01,0x00,/*J*/0x36,0x49,0x49,0x49,0x36,0x00,/*8*/0x3E,0x49,0x49,0x4B,0x30,0x00,/*6*/0x00,0x00,0x60,0x60,0x00,0x00,/*.*/0x3E,0x41,0x41,0x41,0x22,0x00,/*C*/0x3E,0x41,0x41,0x41,0x3E,0x00,/*O*/0x7E,0x01,0x7E,0x01,0x7E,0x00,/*M*/0x00,0x00,0x00,0x00,0x00,0x00,/* */ 0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,0x00,0x00,0x00,0x00,/* */ 0x00,0x00,0x00,0x00,0x00,0x00,/* */0x00,0x00,/*0x00,0x00,0x00,0x00,0x00,0x00/* */};code picdata[488]={ /*纵向取模字节倒序*//*-- 宽度x高度=122x32 --*/0xFF,0x01,0x41,0x89,0xD1,0x01,0xB1,0x51,0x31,0x91,0x31,0x51,0xB1,0x01,0x41,0x41,0xF9,0x41,0x41,0xF9,0x01,0xF1,0x01,0x01,0xF9,0x01,0x11,0x31,0x51,0xB1,0x49,0x39,0x49,0x41,0x21,0x11,0x89,0x01,0x01,0x01,0x01,0xF9,0xA9,0xA9,0xA9,0xA9,0xF9,0x01,0x01,0x01,0x51,0x51,0xF1,0x49,0x49,0x01,0x91,0x21,0x01,0xF9,0x01,0x01,0x21,0x21,0xF9,0x21,0x01,0x21,0x21,0xF9,0x21,0x21,0x21,0x01,0x11,0x11,0x91,0xD1,0x71,0x59,0x51,0x51,0xD1,0x11,0x11,0x01,0xF9,0x09,0xC9,0x39,0x01,0xF9,0x29,0x29,0x29,0xF9,0x01,0x01,0x01,0x81,0x41,0x39,0x01,0x81,0x19,0x61,0x81,0x01,0x01,0x01,0x41,0x49,0x49,0x49,0x49,0x49,0x69,0x49,0x09,0xF9,0x01,0xFF,0xFF,0x00,0x08,0x3F,0x00,0x12,0x0A,0x06,0x02,0x3F,0x06,0x0A,0x12,0x00,0x08,0x08,0x27,0x24,0x10,0x0F,0x00,0x1F,0x00,0x00,0x3F,0x00,0x11,0x09,0x05,0x3F,0x05,0x29,0x21,0x12,0x12,0x09,0x04,0x00,0x00,0x3E,0x2A,0x2A,0x3E,0x00,0x3E,0x2A,0x2A,0x2A,0x3E,0x00,0x0C,0x03,0x3F,0x01,0x02,0x04,0x04,0x05,0x04,0x3F,0x02,0x00,0x22,0x22,0x3F,0x01,0x20,0x23,0x15,0x09,0x15,0x23,0x20,0x00,0x02,0x01,0x00,0x3F,0x0A,0x0A,0x0A,0x2A,0x3F,0x00,0x00,0x00,0x3F,0x04,0x04,0x07,0x00,0x3F,0x21,0x17,0x09,0x15,0x22,0x00,0x01,0x20,0x30,0x28,0x26,0x21,0x14,0x18,0x30,0x01,0x01,0x00,0x00,0x00,0x0F,0x09,0x09,0x09,0x0F,0x20,0x20,0x3F,0x00,0xFF,0xFF,0x00,0x10,0xE2,0x34,0x80,0xAC,0x94,0x8C,0xE4,0x8C,0x94,0xAC,0x00,0x10,0x10,0xFE,0x10,0x10,0xFE,0x00,0xFC,0x00,0x00,0xFE,0x00,0x44,0x4C,0x54,0xEC,0x52,0x4E,0x52,0x90,0x88,0x44,0x22,0x00,0x00,0x80,0x80,0xBE,0xAA,0x2A,0xAA,0xAA,0xBE,0x80,0x80,0x00,0x14,0xD4,0xFC,0x52,0x92,0x00,0x24,0x48,0x00,0xFE,0x80,0x00,0x88,0x88,0xFE,0x48,0x00,0xC8,0x48,0x7E,0x48,0xC8,0x08,0x00,0x84,0x44,0x24,0xF4,0x9C,0x96,0x94,0x94,0xF4,0x04,0x04,0x00,0xFE,0x02,0x32,0xCE,0x00,0xFE, 0x4A,0xCA,0x4A,0x7E,0x80,0x00,0x40,0x20,0x10,0x0E,0x80,0x60,0x06,0x18,0x20,0x40, 0x40,0x00,0x10,0x12,0xD2,0x52,0x52,0x52,0xDA,0x12,0x02,0xFE,0x00,0xFF,0xFF,0x80, 0x82,0x8F,0x80,0x84,0x82,0x81,0x80,0x8F,0x81,0x82,0x84,0x80,0x82,0x82,0x89,0x89,0x84,0x83,0x80,0x87,0x80,0x80,0x8F,0x80,0x84,0x82,0x81,0x8F,0x81,0x8A,0x88,0x84, 0x84,0x82,0x81,0x80,0x80,0x8F,0x8A,0x8A,0x8F,0x80,0x8F,0x8A,0x8A,0x8A,0x8F,0x80, 0x83,0x80,0x8F,0x80,0x80,0x81,0x81,0x81,0x81,0x8F,0x80,0x80,0x88,0x88,0x8F,0x80,0x88,0x88,0x85,0x82,0x85,0x88,0x88,0x80,0x80,0x80,0x80,0x8F,0x82,0x82,0x82,0x8A, 0x8F,0x80,0x80,0x80,0x8F,0x81,0x81,0x81,0x80,0x8F,0x88,0x85,0x82,0x85,0x88,0x80,0x80,0x88,0x8C,0x8A,0x89,0x88,0x85,0x86,0x8C,0x80,0x80,0x80,0x80,0x80,0x83,0x82, 0x82,0x82,0x83,0x88,0x88,0x8F,0x80,0xFF,};void init(){uint i;CS=0;RES=0;delay(5);RES=1;delay(5);for(i=0;i<5;i++){write_com(init_com[i]);}}void clrram(){uint i,j;for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<122;j++){}}}void p(){uint i,k=0,j;clrram();for(j=0;j<4;j++){write_com(page_add[j]);write_com(col_add[0]);write_com(col_add[1]);for(i=0;i<122;i++){write_data(picdata[k]);k++;}}}void font(){uint i;clrram();write_com(0xb1);write_com(col_add[0]);write_com(col_add[1]);for(i=0;i<122;i++){write_data(da_font1[i]);}write_com(0xb2);write_com(col_add[0]);write_com(col_add[1]);for(i=0;i<122;i++){}}void alldisplayon(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<122;j++){write_data(0xff);}}}void displayoff(){write_com(0xac);write_com(0xae);write_com(0xa5);}void frame(){uint i,j;write_com(0xa4);write_com(0xad);write_com(0x00);write_com(0xaf);clrram();write_com(page_add[0]);write_com(col_add[0]);write_com(col_add[1]);write_data(0xff);for(i=0;i<120;i++){write_data(0x01);}write_data(0xff);for(i=1;i<3;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);write_data(0xff);for(j=0;j<120;j++){write_data(0x00);}write_data(0xff);}write_com(page_add[3]);write_com(col_add[0]);write_com(col_add[1]);write_data(0xff);for(i=0;i<120;i++){write_data(0x80);}write_data(0xff);}void dots_1(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<61;j++){write_data(0x55);write_data(0xaa);}}}void dots_2(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<61;j++){write_data(0xaa);write_data(0x55);}}}void h1(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<122;j++){write_data(0x55);}}}void h2(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<122;j++){write_data(0xaa);}}}void c1(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<61;j++){write_data(0xff);write_data(0x00);}}}void c2(){uint i,j;clrram();for(i=0;i<4;i++){write_com(page_add[i]);write_com(col_add[0]);write_com(col_add[1]);for(j=0;j<61;j++){write_data(0x00);write_data(0xff);}}}void write_com(uint para){busy();A0=0;RW=0;P0=para;E=1;E=0;}void write_data(uint para) {busy();A0=1;RW=0;P0=para;E=1;E=0;}void busy(){uint temp;A0=0;RW=1;do{P0=0xff;E=0;delay(0);E=1;temp=P0;}while((temp&0x80)==1); }void delay(uint t){register int i,j;for(i=0;i<t;i++)for(j=0;j<125;j++);}main(){init();IE=0x81;while(1){p();delay(800);font();delay(500);alldisplayon();delay(500);displayoff();delay(500);frame();delay(500);dots_1();delay(500);dots_2();delay(500);h1();delay(500);h2();delay(500);c1();delay(500);c2();delay(500);}}void innt0() interrupt 0{do{}while(1);}。
