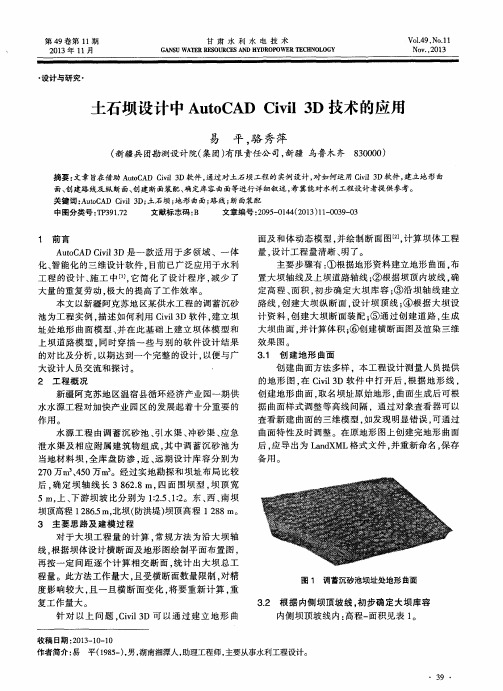

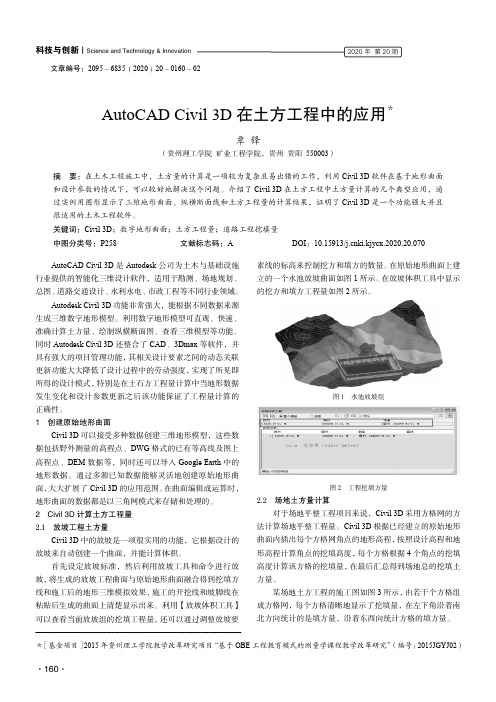

科技与创新┃Science and Technology&Innovation ·160·2020年第20期文章编号：2095－6835（2020）20－0160－02AutoCAD Civil3D在土方工程中的应用＊覃锋（贵州理工学院矿业工程学院，贵州贵阳550003）摘要：在土木工程施工中，土方量的计算是一项较为复杂且易出错的工作，利用Civil3D软件在基于地形曲面和设计参数的情况下，可以较好地解决这个问题。
介绍了Civil3D在土方工程中土方量计算的几个典型应用，通过实例用图形显示了三维地形曲面、纵横断面线和土方工程量的计算结果，证明了Civil3D是一个功能强大并且很适用的土木工程软件。
关键词：Civil3D；数字地形曲面；土方工程量；道路工程挖填量中图分类号：P258文献标志码：A DOI：10.15913/ki.kjycx.2020.20.070AutoCAD Civil3D是Autodesk公司为土木与基础设施行业提供的智能化三维设计软件，适用于勘测、场地规划、总图、道路交通设计、水利水电、市政工程等不同行业领域。
Autodesk Civil3D功能非常强大，能根据不同数据来源生成三维数字地形模型。
利用数字地形模型可直观、快速、准确计算土方量、绘制纵横断面图、查看三维模型等功能。
同时Autodesk Civil3D还整合了CAD、3Dmax等软件，并具有强大的项目管理功能，其相关设计要素之间的动态关联更新功能大大降低了设计过程中的劳动强度，实现了所见即所得的设计模式，特别是在土石方工程量计算中当地形数据发生变化和设计参数更新之后该功能保证了工程量计算的正确性。
1创建原始地形曲面Civil3D可以接受多种数据创建三维地形模型，这些数据包括野外测量的高程点、DWG格式的已有等高线及图上高程点、DEM数据等，同时还可以导入Google Earth中的地形数据。
如何运用AutoCADCivil3D进行土木工程设计AutoCAD Civil 3D是一款专业的土木工程设计软件，在土木工程设计中具有广泛的应用。
本文将介绍如何运用AutoCAD Civil 3D进行土木工程设计，主要包括几个章节：第一章：AutoCAD Civil 3D简介AutoCAD Civil 3D是由AutoCAD开发的一款面向土木工程设计的软件。
它具有强大的功能和丰富的工具，可以帮助工程师快速准确地进行道路、排水、地形和管网等设计。
AutoCAD Civil3D的主要特点包括智能对象、自动标注、三维视图和数据交互性等。
第二章：数据准备在开始使用AutoCAD Civil 3D进行土木工程设计之前，首先需要准备好相关的数据。
这包括地形数据、现有道路数据、管网数据等。
可以从测量数据中获取地形数据，从地理信息系统中获取现有道路和管网数据。
将这些数据导入AutoCAD Civil 3D后，即可进行后续的设计工作。
第三章：地形设计地形设计是土木工程设计的基础。
AutoCAD Civil 3D提供了强大的地形设计功能，可以根据现有地形数据自动生成地形模型。
通过定义坡度、平台、高程等参数，可以对地形进行平整和修改。
此外，AutoCAD Civil 3D还支持地形剖析和地形修剪等功能，可以快速生成地形剖面和修剪区域。
第四章：道路设计道路设计是土木工程设计中的重要环节。
AutoCAD Civil 3D提供了完善的道路设计工具，可以根据地形和交通要求进行道路的布局和设计。
通过定义道路的几何参数、横断面和纵断面等，可以快速生成道路模型和平面图。
此外，AutoCAD Civil 3D还支持道路标线和标志等细节设计，可以满足各种道路设计要求。
第五章：排水设计排水设计是土木工程设计中的重要部分。
AutoCAD Civil 3D提供了强大的排水设计工具，可以根据地形和降雨要求进行排水系统的设计。
通过定义沟渠、管道和泵站等参数，可以快速生成排水系统模型和布局图。

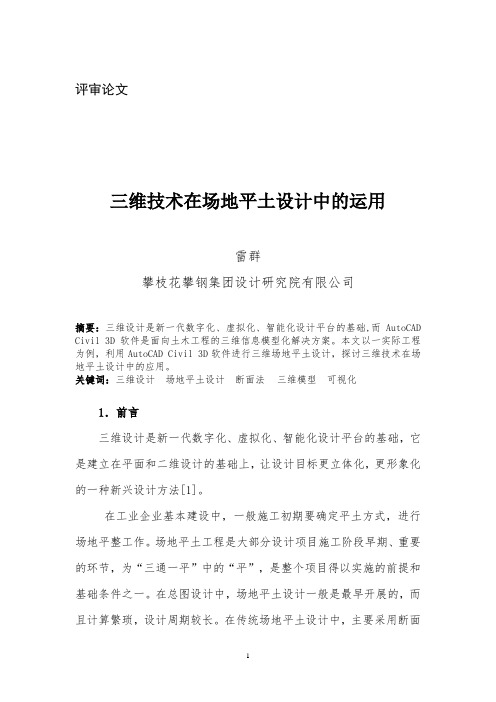

评审论文三维技术在场地平土设计中的运用雷群攀枝花攀钢集团设计研究院有限公司摘要：三维设计是新一代数字化、虚拟化、智能化设计平台的基础,而AutoCAD Civil 3D软件是面向土木工程的三维信息模型化解决方案。
本文以一实际工程为例，利用AutoCAD Civil 3D软件进行三维场地平土设计，探讨三维技术在场地平土设计中的应用。
关键词：三维设计场地平土设计断面法三维模型可视化1．前言三维设计是新一代数字化、虚拟化、智能化设计平台的基础，它是建立在平面和二维设计的基础上，让设计目标更立体化，更形象化的一种新兴设计方法[1]。
在工业企业基本建设中，一般施工初期要确定平土方式，进行场地平整工作。
场地平土工程是大部分设计项目施工阶段早期、重要的环节，为“三通一平”中的“平”，是整个项目得以实施的前提和基础条件之一。
在总图设计中，场地平土设计一般是最早开展的，而且计算繁琐，设计周期较长。
在传统场地平土设计中，主要采用断面法、方格网法、等高线法等，前两种方法应用最为广泛，在原始地形复杂且无规律或地形坡度较大的场地，一般采用断面法[2]。
将三维技术应用到总图设计的场地平土设计中，是总图设计实现三维设计的尝试和开拓。
欧特克公司的建筑信息模型解决方案（BIM）为不同的行业和应用范畴提供了一系列的应用三维数字技术进行计算机辅助设计的软件。
作为面向土木工程的三维信息模型化解决方案，AutoCAD Civil 3D 软件能够帮助项目团队更加高效地创建、检查和交付交通建设、土地开发以及环境等项目；利用包括地理空间与雨洪分析、工程量估算、交互式三维模拟在内的可视化和分析工具，AutoCAD Civil 3D能够帮助土木工程师设定更多的设计情境，推动项目开展；更具协调性和可靠性的设计信息能够带来更高质量的文档与精确的三维模型，有效地用于施工阶段的自动化机器指南；能够帮助土木工程师最大限度地减少错误和疏忽，制定更明智的决策，在缩短生产时间的同时获得极大竞争优势。
如何使用AutoCADCivil3D进行土方工程设计AutoCAD Civil 3D 是一款专业的土方工程设计软件，广泛应用于土木工程领域。
它具有强大的功能和灵活的操作方式，可以帮助工程师们高效地完成土方工程设计任务。
本文将为读者介绍如何使用AutoCAD Civil 3D进行土方工程设计，主要包括数据导入、地形模型创建、剖面设计、挖填方计算以及施工图输出等内容。
一、数据导入在进行土方工程设计之前，首先需要将所需的数据导入AutoCAD Civil 3D软件中。
通常，这些数据包括地形数据、基础设施数据和项目背景资料等。
可以通过导入测量现场数据、空间数据（如GIS数据）或其他格式数据来完成这一步骤。
通过AutoCAD Civil 3D的导入功能，可以方便地将这些数据导入到软件中进行后续操作。
二、地形模型创建在进行土方工程设计时，地形模型是非常重要的一个环节。
通过地形模型，可以直观地了解地形的特点和地势变化，为后续的设计工作提供基础。
在AutoCAD Civil 3D中，可以使用各种方法创建地形模型，包括点云导入、测量数据导入以及手动绘制三维点等。
通过分析地形数据，可以生成数字高程模型（DEM）或三维地球模型（TIN），以便进行后续的设计和分析工作。
三、剖面设计剖面设计是土方工程设计中的重要环节，它可以帮助工程师们更加全面地了解地形的变化情况。
在AutoCAD Civil 3D中，可以利用现有的地形模型，通过建立剖面视图对地形进行剖面分析和设计。
可以选择不同的剖面线，并在剖面视图中绘制地形剖面、道路剖面或管线剖面等。
通过剖面设计，可以更好地理解地形特点，并为后续的土方挖填计算提供依据。
四、挖填方计算土方挖填计算是土方工程设计中必不可少的一项工作。
它可以帮助工程师们确定土方开挖和填方的数量，为工程的施工和预算提供依据。
在AutoCAD Civil 3D中，可以通过设定挖填边坡和容限线的参数，进行土方挖填计算。
浅谈AutoCAD Civil 3D在实际工程中的应用——土方量计算摘要：Civil 3D是一款以建筑信息模型（BIM）解决方案为主的土木工程设计软件。
本文以龙岩直升机通航综合服务基地A地块工程设计中实际应用Civil 3D为例，通过建立原地形曲面形成模型，然后进行放坡及土方量计算，最后由该模型生成场地土方开挖与回填的三维效果及计算数据，充分显示了Civil 3D在土方量计算中的优势。
总结了Civil 3D在土方计算方面的优点，对于提高工程的设计效率和效果，具有重大意义。
关键词：Civil 3D；曲面建模；放坡；土方计算一、软件简介Civil 3D 是AutoCAD公司推出的一款具备文档编制和三维动态模型设计功能的制图软件。
通过建立曲面模型，在曲面的基础上运用地块、放坡、路线、管网等功能进行设计，可以通过三维视图直观设计效果，能够更准确的对设计区域及周边环境进行准确评估并加以修改，更快的达到理想的设计效果。
市政工程设计中，利用曲面放坡进行土方计算是Civil 3D非常重要的作用之一。
以下将简述在龙岩直升机通航综合服务基地A地块工程设计中，运用Civil 3D进行土方挖填计算的应用过程及体会。
二、应用过程无论什么工程都离不开基础设计，基础设计的成功则需要了解大量的资料，包括自然环境、地质环境、水文环境等。
而在一个场地不平整，甚至是山川沟壑的基础工程设计中，土方挖填能够进行准确的评估，对基础设计的成功起到了至关重要的作用。
龙岩直升机通航综合服务基地A地块工程基础设计项目海拔最高532.9m，当地侵蚀基准面标高为355m，相对高差177.9m，地形切割强烈，多形成“V”、“U”字型山谷，属侵蚀剥蚀丘陵地貌，测绘院给出的原始地形图是由大量的点、文字和块组成，其中包括测量坐标点、高程点、周边建筑及绿化等内容，这些资料就为Civil 3D建立曲面模型提供了基础数据。
此工程的设计要求是求得一个平整后自然地面标高，达到填挖方工程量平衡，以达到经济施工的效果。
浅谈AutoCAD Civil 3D软件在土石方计算工程量中的应用张仁杰;王玮栋
【期刊名称】《中国水运（下半月）》
【年(卷),期】2012(000)002
【摘要】在工程测量中,内业资料整理占有很重要的比重,内业资料计算的准确无误与速度直接决定了测量工作是否能够快速、顺利的完成。
测量内业人员按照传统的方法计算土石方量工程量大,错误多,重复性绘图。
而内业资料的计算方法及其达到的精度,则有直接取决于所用办公软件和计算方法。
AutoCAD Civil 3D是欧特克公司开发的面向工程建设行业的专业软件,此文就AutoCAD Civil 3D在断面法计算土石方工程量方面做一下简单介绍。
【总页数】2页(P84-85)
【作者】张仁杰;王玮栋
【作者单位】长江宜昌航道工程局,湖北宜昌443000;长江宜昌航道工程局,湖北宜昌443000
【正文语种】中文
【中图分类】TP399
【相关文献】
1.AutoCAD Civil 3D软件在弃渣场设计中的应用 [J], 高飞;何京拔;湛汉溪
2.浅谈AutoCAD Civil 3D软件在征地移民专业的应用 [J], 徐刚;冯海
3.浅谈AutoCADCivil3D软件在征地移民专业的应用 [J], 徐刚;冯海
4.AutoCAD Civil3D软件在简易垃圾填埋场封场工程设计中的应用 [J], 洪昭锐
5.AutoCAD Civil3D软件在市政道路工程中的应用 [J], 邹然;李松岷;李金元;姜月菊;赛菡
因版权原因，仅展示原文概要，查看原文内容请购买。
AutoCAD三维立体模型在工程量计算中的运用作者：沈建平刘一来源：《城市建设理论研究》2013年第27期摘要：随着AutoCAD技术的不断改进与提高，在工程建筑业得到广泛应用，同时已经深入到水利水电建筑工程施工技术管理中。
AutoCAD软件已不再是单纯的绘图工具，还可以运用其绘制三维立体模型对一些不规则的构筑物（如土石方明挖、隧道开挖、混凝土浇筑）的工程量计算，不仅计算精度高、速度快，且可以达到事半功倍的效果。
关键词：AutoCAD技术；土石方开挖；工程量计算Abstract: With AutoCAD technology continues to improve and improve, widely used in engineering construction, water conservancy and hydropower also been deep into building construction technology management. AutoCAD software is no longer a simple drawing tools, you can also use its rendering 3D models for some irregular structures (such as earthwork cut and cover tunnel excavation, concrete pouring) of engineering calculation, not only high accuracy, fast and can achieve a multiplier effect.Keywords: AutoCAD technology; earth excavation; engineering calculation 中图分类号：TP391.72 文献标识码：A1、序言目前，由Autodesk公司推出的AutoCAD技术飞速发展，其强大的功能在不断改进提高，在水利水电建筑工程施工中得到广泛应用。
浅析Autodesk Civil 3D在道路设计和施工测量中的应用摘要：利用Civil 3D软件创建地形曲面和道路模型，再将设计好的模型应用到实际测量工作中。
通过对比传统的道路测量方法与利用Civil 3D和全站仪的配套使用的道路测量新方法，让设计和施工人员体会到利用Civil 3D进行道路设计和测量和土方计算时有利于工作效率的提高和工作方法的简化。
关键词：Civil 3D，曲面，道路模型，道路测量，土方计算；0.前言通过使用Autodesk Civil 3D软件，在一些工程上能取得事半功倍的效果，在以下方面表现尤为突出：1）Civil3D软件突出了三维特性，比一般类似传统软件有了质的飞跃，先进的三维数字模型，真正的实现了“所见即所得”的功能。
2）在大规模土石方工程施工中，采用Autodesk Civil 3D软件计算，所有分项工程都用该软件生成三维数字模型，可以快速精确的计算出工程量。
3）道路数据支持导出，发送至全站仪、RTK等测量仪器中方便施工测量。
本文以重庆市永川区凤凰湖工业园区采集的地面点为数据来源，运用Civil 3D实现三维建模、道路设计、土方量计算、道路放样功能。
1.数字地面模型的建立1.1数据的采集设计数据是重庆市永川区凤凰湖工业园区地形图，数据来源为全站仪所测。
全站仪数据经南方测绘CASS软件所导出，再把后缀名从dat改为csv，方便数据的编辑。
数据采集时，为了使后期Civil 3D软件生成三维地形时能更好的反映原地形地貌，针对不同的地形我们采取不同的数据点采集方法。
1.2 Civil 3D曲面的建立Civil 3D中有三种创建曲面的方法：①创建曲面，②DEM创建，③导入三角网。
根据现有数据，采用第一种方法。
创建了曲面后，通过修改曲面样式的方法来创建等高线，并把所需的点编组添加到曲面里去。
软件会自动的绘出等高线,并能查看TIN三维图，如图1。
图1TIN三维图图2 创建装配图2.道路设计2.1道路平面设计在Civil 3D中，创建路线最基本的两种方法：①从多段线创建，②按布局创建。
AutoCAD Civil 3D 2011在土方计算中的应用
摘要文章介绍了AutoCAD Civil 3D 2011强大的三维工程建模和土方计算功能。
通过实例进行分析操作，将地形图转换为数字地形曲面，并对地形曲面进行编辑和修正后，利用放坡功能计算得出地块土方量。
关键词AutoCAD Civil 3D 2011土方计算数字地形模型曲面引言
AutoCAD Civil 3D 2011软件是Autodesk公司针对整个土木工程领域推出的一款土木工程三维设计软件，该软件采用基于模型的方法，有助于简化耗时的任务并保持设计的协调性，进而从模型创建可视化效果，提高文档和可视化作品的质量。
AutoCAD Civil 3D 2011是基于AutoCAD的制图产品，它不但包含了AutoCAD 2011的全部功能，同时提供了三维工程建模和动态更新等功能，针对勘察测绘、地形地貌、岩土工程、水利水电、场地规划、土方工程、公路、市政等行业提供了先进且强大的设计工具。
AutoCAD Civil 3D 2011软件最有价值的部分是三维数字地形模型。
利用三维数字地形模型，既可直观地查看场地的三维效果，也可用于土方计算、纵横断面绘制等设计与计算功能。
一般来说，利用AutoCAD Civil 3D 2011进行土方计算主要有三个步骤：创建数字地形模型→曲面编辑和修正→土方计算。
下面以某地块土方计算为例进行详细介绍。
1 创建数字地形模型
在Civil 3D中，数字地形模型被称为“曲面”。
Civil 3D中的曲面分为四种类型，即三角网曲面、栅格曲面、三角网体量曲面和栅格体量曲面。
其中三角网曲面是主要曲面类型，它使用不规则三角网（TIN）来模拟真实地形，较为精确。
下文中的曲面均是指三角网曲面。
1.1 创建地形曲面
地形图是所有工程设计的基础，无论是二维还是三维数据，设计软件都必须能够准确地导入（识别）原始地形数据。
由于Civil 3D与AutoCAD一脉相承，因此DWG格式的文件可以直接被读入到Civil 3D中去，从而最大程度地减少了数据的转化环节和避免了原始信息的丢失。
AutoCAD Civil 3D 2011创建地形曲面的方法有很多种，根据地形图中源
数据的不同，主要有：点、特征线、等高线和其他数据。
本文中主要介绍利用等高线来创建地形曲面的方法。
在创建地形曲面之前，首先应创建一个曲面对象。
在工具空间的“浏览”选项板上找到“曲面”节点，单击右键，选择“新建”，然后在弹出对话框中输入新建曲面的名称，点击确定。
可以看到在【定义】目录下面列出了多种源数据类型，如特征线、等高线等。
然后在图形区域中选中任一条等高线，单击右键，点击【选择类似对象】，将地形图中的等高线等数据添加到曲面的定义目录下面即可。
1.2 导出地形曲面
创建好地形曲面后，可以将曲面导出到LandXML。
以后只要在其他的DWG文件中导入该LandXML文件即可，不需要再重复建立曲面的整个过程。
这种方法对进行同一地块的多方案土方比较时非常方便和省事。
具体操作步骤是：菜单【文件】【导出LandXML】或【导入LandXML】。
2 曲面编辑和修正
在使用等高线生成曲面时，有时会遇到错误的高程数据（比如高程错误等），致使地形曲面与实际不一致。
因此在创建曲面之后，如果发现有错误的高程数据，应进行手工编辑曲面（比如添加点、修改点、删除点等），对这些错误的数据予以修正。
3 土方计算
AutoCAD Civil 3D 2011计算土方主要是利用其放坡的功能。
放坡是该软件土方工程的核心，利用它可以快速得到土方工程的三维效果、平面图开挖、填方线，自动完成土方计算、土方平衡。
3.1 创建放坡
创建放坡的过程实际上就是创建工程曲面的过程（即设计面）。
首先在工具空间中右键单击【场地】，点击【新建】，在信息栏中输入场地名称（该场地为设计场地）。
再分别点击【放坡】【放坡创建工具】【设置放坡组】菜单，完成放坡组的创建和设置。
其次是在原始地形曲面上绘制放坡工程的地块用地线，根据原始地形高程定义用地线标高，分别设置填方和挖方的放坡坡度，并按照放坡至原地面的规则进行放坡（见图1）。
3.2 利用放坡进行土方计算
以上工作完成之后就可以利用【放坡体积工具】进行放坡土方计算，并利用自动平衡填挖方功能，最终得出合理的计算结果。
3.3 土方平整三维图
AutoCAD Civil 3D 2011的数字地面模型有很强的三维立体感，即直观的三维显示。
可通过软件自带的三维图形查看工具进行查看（见图2）。
从该三维图形中可以清楚的看出地块场地平整后填方和挖方区域的放坡效果。
以上有关AutoCAD Civil 3D 2011创建曲面和放坡的具体操作详见相关教材，本文中不再赘述。
4 结束语
相对于其他土方计算软件而言，基于AutoCAD Civil 3D 2011创建的数字地面模型具有精确、快速、高效、智能、功能强大等特点，而且利用该软件进行土方计算还具有效果直观、操作简单、容易上手的优点，它能够准确的描述各种复杂的地形、地貌，在工程领域中具有广阔的应用前景。
参考文献
[1] 任耀，秦军等. AutoCAD Civil 3D 2008实战教程[M].北京：人民交通出版社，2008：20-54.
注：文章内所有公式及图表请以PDF形式查看。
