三菱帕杰罗维修资料使用说明书

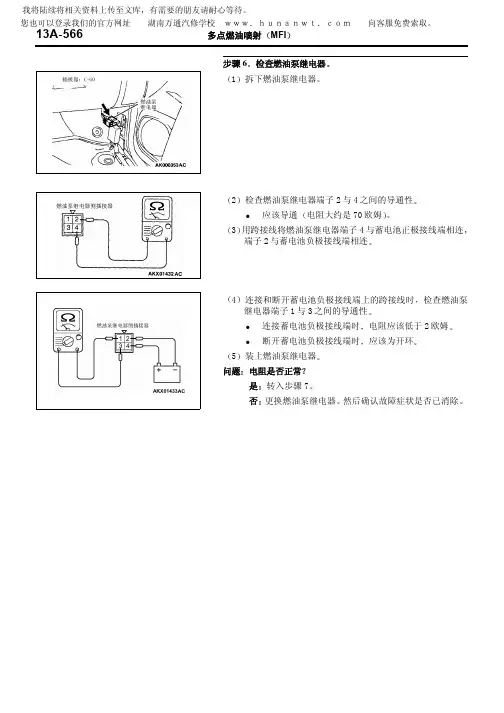

13A-566多点燃油喷射MFI步骤6检查燃油泵继电器1拆下燃油泵继电器2检查燃油泵继电器端子2与4之间的导通性z应该导通电阻大约是70欧姆3用跨接线将燃油泵继电器端子4与蓄电池正极接线端相连端子2与蓄电池负极接线端相连4连接和断开蓄电池负极接线端上的跨接线时检查燃油泵继电器端子1与3之间的导通性z 连接蓄电池负极接线端时电阻应该低于2欧姆z断开蓄电池负极接线端时应该为开环5装上燃油泵继电器 问题电阻是否正常是转入步骤7否更换燃油泵继电器然后确认故障症状是否已消除我将陆续将相关资料上传至文库，有需要的朋友请耐心等待。

您也可以登录我们的官方网址 湖南万通汽修学校　ｗｗｗ．ｈｕｎａｎｗｔ．ｃｏｍ 向客服免费索取。

　向上......多点燃油喷射MFi13A-567步骤7检查燃油泵继电器插接器C-60的电源电压 1断开插接器C-60并在线束侧测量2将点火开关置于ON 位置 3测量端子34与接地线之间的电压z电压应为蓄电池正极电压4将点火开关置于LOCK OFF 位置问题电压是否正常是转入步骤8否检查中间线束插接器D-08是否损坏视情况进行修理或者更换参见00E-2页00E 组线束插接器检测如果中间插接器D-08处于良好状况则修理点火开关插接器 D-15端子2与燃油泵继电器端子34之间的线束然后确认故障症状是否已消除步骤8检查燃油泵继电器插接器C-60端子1与燃油泵接插器E-26端子1之间是否断路或对地短路和线束损坏注在检查中间接插器C-16与E-44之后再检查线束如果中间接插器C-16与E-44损坏则进行修理或更换参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除 问题线束是否处于良好状况是转入步骤9否修理损坏线束然后确认故障症状是否已消除13A-568多点燃油喷射MFI步骤9检查PCM 线束插接器C-89是否损坏问题线束插接器是否处于良好状况是转入步骤10否修理或更换线束插接器参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除步骤10检查PCM 插接器 C-89的电源电压 1断开插接器C-89并在线束侧测量2将点火开关置于ON 位置3测量端子21与接地线之间的电压z该电压应为蓄电池电压4将点火开关置于LOCK OFF 位置问题电压是否正常是更换PCM然后确认故障症状是否已消除否修理PCM 插接器 C-89端子21与燃油泵继电器插接器 C-60端子2之间的断路故障然后确认故障症状是否已消除多点燃油喷射MFi 13A-569检测程序30点火开关-ST系统与驻车/空档位置开关系统13A-570多点燃油喷射MFI注释z如果换档杆转到P 或N 位置和点火开关转到START 位置则蓄电池电压通过起动机继电器供给PCM 端子58据此PCM 检测发动机是否转动故障排除提示故障码设置的最可能原因z 点火开关故障z 驻车/空档位置开故障z 插接器接触不良线束中断路或短路z 起动机继电器故障zPCM 故障多点燃油喷射MFi13A-571诊断步骤1检查起动机继电器线束插接器A-50X 是否损坏问题插接器是否处于良好状况是转入步骤2否修理或更换参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除步骤2检查起动机继电器是否损坏 参见16-22页16组起动系统随车维修起动机继电器检查问题是否有异常现象是转入步骤3否修理或更换然后确认故障症状是否已消除步骤3检查起动机继电器插接器A-50X 的电源电压 1断开插接器A-50X 并在线束侧测量2测量端子5与接地线之间的电压z电压应该为蓄电池正极电压问题电压是否正常是转入步骤4否修理易熔丝5与起动机继电器插接器A-50X 端子5之间的断路故障然后确认故障症状是否已消除13A-572多点燃油喷射MFI步骤4检查起动机继电器线束侧插接器A-50X 的导通性 1断开插接器A-50X 并在线束侧测量2测量端子1与接地线之间是否导通z电阻应该小于2欧姆问题导通性是否正常是转入步骤5否修理起动机继电器线束插接器A-50X端子1与接地线之间的线束然后确认故障症状是否已消除步骤5检查起动机继电器线束插接器A-50X 的电源电压1断开插接器A-50X 并在线束侧测量 2将点火开关置于START位置3测量端子3与接地线之间的电压z电压应为蓄电池电压换档杆置于P 或N 位置4将点火开关置于LOCK OFF 位置问题电压是否正常是转入步骤10否转入步骤6步骤6检查驻车/空档位置开关插接器B-01是否损坏问题插接器是否处于良好状况是转入步骤7否修理或更换参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除多点燃油喷射MFi13A-573步骤7检查驻车/空档位置开关是否损坏 参见23A-324页23A 组随车维修基本维修驻车/空档位置开关导通性检查 问题是否有异常现象是转入步骤8否修理或更换参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除 步骤8检查驻车/空档位置开关插接器B-01的电源电压 1断开插接器B-01并在线束侧测量 2将点火开关置于ON 位置3测量端子10与接地线之间的电压z该电压应为蓄电池电压4将点火开关置于LOCK OFF 位置问题电压是否正常是转入步骤9否检查中间线束插接器C-30与C-41是否损坏视情况进行修理或者更换参见00E-2页00E 组线束插接器检测如果中间插接器C-30与C-41处于良好状况则修理点火开关插接器 D-15端子5与驻车/空档位置开关插接器B-01端子10之间的断路故障然后确认故障症状是否已消除13A-574多点燃油喷射MFI步骤9检查驻车/空档位置开关插接器B-01端子9与起动机继电器插接器A-50X 端子3之间是否断路或对地短路和线束损坏注在检查中间接插器C-30与E-41之后再检查线束如果中间接插器C-30与E-41损坏则进行修理或更换参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除 问题线束导线是否处于良好状况是转入步骤10否修理损坏的线束导线然后确认故障症状是否已消除步骤10检查动力系统控制模块PCM 线束插接器C-90是否损坏问题线束插接器是否处于良好状况是转入步骤11否修理或更换线束插接器参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除多点燃油喷射MFi13A-575步骤11检查起动机继电器插接器A-50X 端子2与动力系统控制模块PCM 端子C-90端子58之间是否断路或对地短路和线束损坏问题线束导线是否处于良好状况是更换PCM然后确认故障症状是否已消除否修理损坏的线束导线然后确认故障症状是否已消除检测程序31点火电路系统注释z 蓄电池正极电压通过点火开关-IG供给点火线圈z当PCM 将其功率晶体管断开时蓄电池正极电压被供给点火用功率晶体管端子12及3点火用功率晶体管被接通ONz当点火用功率晶体管接通时点火线圈初级电路通过点火用功率晶体管端子4接地然后初级电流流到点火线圈故障排除提示这种情况最可能的原因z 点火线圈故障z点火用功率晶体管故障z 接触不良线束断路或短路zPCM 故障诊断步骤1检查点火线圈的线束插接器A-44A-45A-46是否损坏问题线束插接器C-91是否处于良好状况是转入步骤2否修理或更换损坏线束插接器参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除步骤2检查点火线圈参见16-31页组16点火系统点火线圈检查问题是否有异常现象是转入步骤3否更换点火线圈然后确认故障症状是否已消除步骤3检查点火用功率晶体管的线束插接器A-05A-06是否损坏问题线束插接器是否处于良好状况是转入步骤4否修理或更换损坏的线束插接器参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除步骤4检查点火用功率晶体管 参见16-32页组16点火系统点火线圈功率晶体管导通性检查 问题是否有异常现象是转入步骤5否更换点火用功率晶体管然后确认故障症状是否已消除步骤5检查点火线圈插接器A-44A-45A-46的电源电压 1断开插接器A-44A-45A-46并在线束侧测量2将点火开关置于ON 位置3测量端子1与接地线之间的电压z该电压应为蓄电池电压4将点火开关置于LOCK OFF 位置问题电压是否正常是转入步骤6否检查中间线束插接器D-08是否损坏视情况进行修理或者更换参见00E-2页00E 组线束插接器检测如果中间插接器D-08处于良好状况则修理点火开关插接器 D-15端子2与点火线圈插接器A-44A-45A-46端子1之间的线束然后确认故障症状是否已消除步骤6检查点火线圈插接器A-06的电源电压 1断开插接器A-06并在线束侧测量 2将点火开关置于ON 位置3测量端子111213与接地线之间的电压z该电压应为蓄电池电压4将点火开关置于LOCK OFF 位置问题电压是否正常是转入步骤7否修理点火线圈插接器A-44A-45A-46端子2与点火用功率晶体管插接器A-06端子111213之间的线束然后确认故障症状是否已消除步骤7检查点火用功率晶体管插接器A-05的电源电压 1断开插接器A-05并在线束侧测量 2将点火开关置于ON 位置3测量端子6与接地线之间的电压z该电压应为蓄电池电压4将点火开关置于LOCKOFF 位置问题电压是否正常是转入步骤8否检查中间线束插接器D-08是否损坏视情况进行修理或者更换参见00E-2页00E 组线束插接器检测如果中间插接器D-08处于良好状况则修理点火开关插接器 D-15端子2与点火线圈插接器A-05端子6之间的线束然后确认故障症状是否已消除步骤8检查点火用功率晶体管线束侧插接器A-05的导通性 1断开插接器A-05并在线束侧测量2测量端子4与接地线之间是否导通z电阻应该小于2欧姆问题导通性是否正常是转入步骤9否修理点火用功率晶体管插接器A-05端子4与接地线之间的线束然后确认故障症状是否已消除步骤9检查点火用功率晶体管插接器A-05的电路 1断开插接器A-05并在线束侧测量 2转动发动机3测量端子123与接地线之间的电压z电压应该在0.5~4.0V 之间4将点火开关置于LOCK OFF 位置问题电压是否正常是转入步骤12否转入步骤10步骤10检查PCM 线束插接器C-89是否损坏问题线束插接器是否处于良好状况是转入步骤11否修理或更换线束插接器参见00E-2页00E 组线束插接器检测然后确认故障症状是否已消除步骤11检查点火用功率晶体管插接器A-05端子123与PCM端子C-89端子111213之间是否断路问题线束是否处于良好状况是更换PCM然后确认故障症状是否已消除否修理损坏线束然后确认故障症状是否已消除步骤12检查点火用功率晶体管插接器A-05的电路1断开插接器A-05并在线束侧测量2转动发动机3测量端子5与接地线之间的电压z电压应该在4.0V或以上4将点火开关置于LOCK OFF位置问题电压是否正常是更换点火用功率晶体管插接器A-05然后确认故障症状是否已消除否转入步骤13步骤13检查PCM线束插接器C-90是否损坏问题线束插接器是否处于良好状况是转入步骤14否修理或更换线束插接器参见00E-2页00E组线束插接器检测然后确认故障症状是否已消除步骤14检查点火用功率晶体管插接器A-05端子5与PCM接插器C-90端子43之间的线束是否损坏注在检查中间接插器C71之后再检查线束如果中间接插器C-71损坏则进行修理或更换参见00E-2页00E组线束插接器检测然后确认故障症状是否已消除问题线束是否处于良好状况是更换PCM然后确认故障症状是否已消除否修理损坏线束然后确认故障症状是否已消除检测程序32空调A/C系统注释z当空调接通时蓄电池正极电压通过A/C压缩器-ECU供给PCM端子83当蓄电池正极电压供给PCM后PCM将其功率晶体管接通在PCM 增加怠速转速的同时它暂时延迟空调的接合之后空调压缩机离合器继电器线圈通电于是空调压缩机离合器接通并开始工作故障排除提示这种情况最可能的原因z空调控制系统故障z空调开关故障z插接器接触不良线束断路或短路z PCM故障诊断步骤1检查PCM的线束插接器C-89C-91是否损坏问题线束插接器是否处于良好状况是转入步骤2否修理或更换参见00E-2页00E组线束插接器检测然后确认故障症状是否已消除步骤2检查PCM线束侧插接器C-89的电路1断开插接器C-89并在线束侧测量2将点火开关置于ON位置3测量端子20与接地线之间的电压z 电压应为蓄电池正极电压4用跨接线将端子20接地z 空调压缩机继电器应该接通5将点火开关置于OFF位置问题电压与空调压缩机继电器状况是否正常是转入步骤3否参见55-5页组55暖风机空调与通风设备诊断介绍然后确认故障症状是否已消除步骤3检查PCM 线束侧插接器C-91的电路1断开插接器C-91并在线束侧测量2将点火开关置于ON 位置3测量端子83与接地线之间的电压z 当空调开关断开时电压应为1V 或更低z当空调开关接通时电压应为蓄电池正极电压4将点火开关置于OFF 位置问题电压是否正常是更换PCM然后确认故障症状是否已消除否参见55-5页组55暖风机空调与通风设备诊断介绍数据参考表注意z 当换档杆转到D 位时应踩下刹车以防车辆项前运动z行车测试需要两人一个驾驶员和一个观察员注传感器1指安装位置距离发动机最近的传感器传感器2指安装位置距离发动机第二近的传感器注列1指右列气缸列2指左列气缸注*1对于新车行驶里程约500公里311英里或更少体积空气流量传感器的输出频率有时比标准频率高10%注*2发动机温度很低约-20-4℉时即使怠速马达完全断开时怠速转速也比标准值低则节气门体内装的空气体积限制器可能已损坏注*3当电源电压为11V时喷油嘴起动时间指的是发动机转速等于或低于250转/分时的时间注*4对于新车行驶里程约500公里311英里或更少有时喷油嘴起动时间比标准值长10%注*5对于新车行驶里程约500公里311英里或更少有时步进电机步数要比标准值多30注*6适用于GSTMUT-II 故障诊断仪显示 项目号 检测项目检测要求正常状态检测程序号 参见页 发动机预热怠速运转OFF 空调压缩机离合器继电器不工作OFF A/C RELAY49空调压缩机离合器继电器 发动机预热怠速运转 空调压缩机离合器继电器工作ON程序3213A-583发动机预热怠速 OFF 空调压缩机离合器继电器不工作 OFFA/C SWITCH28 空调开关 发动机预热怠速空调压缩机离合器继电器工作ON程序32 13A-583海拔0米0英尺 101千帕 海拔600米1969英尺 95千帕海拔1200米3937英尺 88千帕BARO SENSOR25大气压力传感器点火开关置于ON 位置海拔1800米5906英尺81千帕故障码P0106P0107P010813A-40 13A-45 13A-55BATT VOLTAGE16蓄电池电压电源点火开关置于ON 位置蓄电池正极电压程序28 13A-556MUT-II故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页z发动机转动z车速表连接故障诊断仪显示发动机转速和转速表相一致发动机冷却液温度为-20-4℉1275~1475转/分 3.0L发动机发动机冷却液温度为032℉1225~1425转/分 3.0L发动机发动机冷却液温度为2068℉1100~1300转/分发动机冷却液温度为40104℉950~1150转/分 3.0L发动机CRANKSENSOR22 曲轴位置传感器*2发动机怠速运转发动机冷却液温度为80176℉600~800转/分故障吗P033513A-286CRANKSENSOR238 曲轴位置传感器z发动机在 2000转/分以下转动z车速表连接z故障诊断仪显示发动机转速和转速表相一致故障码P033513A-286发动机停机ONCRANKSIGNAL18 点火开关曲轴信号点火开关ON发动机转动OFF程序30 13A-569MUT-II故障故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页发动机冷却液温度为-20-4℉-20-4℉发动机冷却液温度为032℉032℉发动机冷却液温度为2068℉2068℉发动机冷却液温度为40104℉40104℉ECTSENSOR21 发动机冷却液温度传感器点火开关ON或者发动机运转发动机冷却液温度为80176℉80176℉故障码P0116P0117P011813A-7913A-8713A-92发动机冷却液温度为-20-4℉-20-4℉发动机冷却液温度为032℉032℉发动机冷却液温度为2068℉2068℉发动机冷却液温度为40104℉40104℉ECTSENSOR21*6 发动机冷却液温度传感器点火开关ON或者发动机运转发动机冷却液温度为80176℉80176℉故障码P0116P0117P011813A-7913A-8713A-92发动机怠速运转15-35%2500转/分15-35%ENGINELOAD37 发动机负荷充气系数z发动机冷却液温度为80-95176-203℉z车灯电子冷却风扇以及所有辅件OFFz变速器P位置高速空转充气系数随转速提高而增加- -发动机怠速运转15-35%ENGINELOAD 287*6 计算负荷值发动机预热2500转/分15-35%- -MUT-II 故障故障诊断仪显示 项目号 检测项目检测要求正常状态检测程序号 参见页z 发动机转动 z车速表连接故障诊断仪上显示发动机转速和转速表相一致 发动机冷却液温度为-20-4℉ 1275~1475转/分 3.0L 发动机发动机冷却液温度为032℉ 1225~1425转/分 3.0L 发动机发动机冷却液温度为2068℉1100~1300转/分发动机冷却液温度为40104℉ 950~1150转/分 3.0L发动机900~1100转/分 3.5L 发动机 ENGINE SPEED22*6曲轴位置传感器*2发动机怠速运转发动机冷却液温度为80176℉600~800 转/分故障码P033513A-286当燃油表接近FULL 时100-3600 转/分 FUEL LEVEL4B燃油油面位置传感器*2点火开关ON当燃油表接近EMPTY 时27006200毫伏故障码P046113A-424FUEL TEMP4A燃油温度传感器冷态时点火开关ON约为室外温度故障码P0181P0182P018313A-24813A-25513A-260MUT-II故障故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页当发动机在4000转/分运转时突然减速200毫伏或更低发动机预热减速时空燃混合气变稀当加速时变浓当发动机突然加速6001000毫伏发动机怠速运转HO2SBANK1 S139 加热型氧传感器列1传感器1右前发动机预热加热型氧传感器信号被PCM用于检查空燃比还检查控制状况2500转/分电压在400毫伏或更低以及6001000毫伏之间反复变化故障码P0132P0133P013413A-12713A-13613A-138当发动机在4000转/分运转时突然减速200毫伏或更低发动机预热减速时空燃混合气变稀当加速时变浓当发动机突然加速6001000毫伏发动机怠速运转HO2SBANK1 S1A1*6 加热型氧传感器列1传感器1右前发动机预热加热型氧传感器信号被PCM用于检查空燃比还检查控制状况2500转/分电压在400毫伏或更低与6001000毫伏之间反复变化故障码P0132P0133P013413A-12713A-13613A-138HO2SBANK1 S269 加热型氧传感器列1传感器2右后发动机预热加速电压在0毫伏与6001000毫伏之间交替变化故障码P0137P0138P013913A-15213A-15813A-167MUT-II故障故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页HO2SBANK1 S2A2*6 加热型氧传感器列1传感器2左后发动机预热加速电压在0毫伏与6001000毫伏之间交替变化故障码P0137P0138P013913A-15213A-15813A-167当发动机在4000转/分运转时突然减速200毫伏或更低发动机预热减速时空燃混合气变稀当加速时变浓当发动机突然加速时6001000毫伏发动机怠速运转HO2SBANK2 S111 加热型氧传感器列2传感器1左前发动机预热加热型氧传感器信号被PCM用于检查空燃比还检查控制状况2500转/分电压在400毫伏或更低与6001000毫伏之间反复变化故障码P0152P0153P015413A-17713A-18613A-188当发动机在4000转/分运转时突然减速时200毫伏或更低发动机预热减速时空燃混合气变稀当加速时变浓当发动机突然加速时6001000毫伏发动机怠速运转HO2SBANK2 S1A3*6 加热型氧传感器列2传感器1左前发动机预热加热型氧传感器信号被PCM用于检查空燃比还检查控制状况2500转/分电压在400毫伏或更低与6001000毫伏之间反复变化故障码P0152P0153P015413A-17713A-18613A-188MUT-II 故障故障诊断仪显示 项目号 检测项目检测要求正常状态检测程序号 参见页HO2SBANK2 S259加热型氧传感器列2传感器2左后发动机预热 加速电压在0毫伏与6001000毫伏之间交替变化 故障码P0157P0158P0159 13A-202 13A-207 13A-216HO2SBANK2 S2A4*6加热型氧传感器列2传感器2左后发动机预热 加速 电压在0毫伏与6001000毫伏之间交替变化 故障码P0157P0158P015913A-202 13A-207 13A-216空调开关OFF 2-25步 空调开关OFF ON增加10-70步 IAC V ALVE POS45怠速空气控制步进电机位置*5z发动机冷却液温度为80-95176-203℉ z车灯电子冷却风扇以及所有辅件OFF z变速器P 位置 z发动机怠速运转空调开关ON 空调压缩机应工作z空调开关OFF z换档杆位置ND增加5-50步- -进气温度为-20-4℉ -20-4℉ 进气温度为032℉ 032℉ 进气温度为2068℉ 2068℉ 进气温度为40104℉ 40104℉ IATSENSOR13进气温度传感器点火开关ON 或者发动机运转进气温度为80176℉80176℉故障码P0111P0112P0113 13A-62 13A-68 13A-73MUT-II故障故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页进气温度为20-4℉-20-4℉进气温度为032℉032℉进气温度为2068℉2068℉进气温度为40104℉40104℉IATSENSOR13*6 进气温度传感器点火开关ON或者发动机运转进气温度为80176℉80176℉故障码P0111P0112P011313A-6213A-6813A-73发动机怠速运转上止点后7-23度3.0L发动机IGTIMINGADV44 点火线圈与点火用功率晶体管z预热发动机z设置正时灯检查实际点火正时2500转/分上止点后27-47度- -发动机怠速运转上止点后7-23度3.0L发动机IGTIMINGADV44*6 点火线圈与点火用功率晶体管z预热发动机z设置正时灯检查实际点火正时2500转/分上止点后27-47度- -MUT-II故障故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页发动机冷却液温度为032℉13.8-20.6毫秒 3.0L发动机发动机冷却液温度为2068℉34-51毫秒3.0L发动机喷油嘴列1右*3发动机转动发动机冷却液温度为80176℉8.8-13.2毫秒 3.0L发动机发动机怠速运转2.6-3.8毫秒3.0L发动机2500转/分 2.3-3.5毫秒3.0L发动机INJECTORSB147喷油嘴列1右*4z发动机冷却液液温度80-95176-203℉z车灯电子冷却风扇以及所有辅件OFFz变速器P位当发动机突然加速时增加- -MUT-II故障故障诊断仪显示项目号检测项目检测要求正常状态检测程序号参见页发动机冷却液温度为032℉13.820.6毫秒 3.0L发动机发动机冷却液温度为2068℉3451毫秒 3.0L发动机喷油嘴列2左*3发动机转动发动机冷却液温度为80176℉8.813.2毫秒 3.0L发动机发动机怠速运转2.63.8毫秒 3.0L发动机2500转/分 2.3-3.5毫秒3.0L发动机2.1-3.3毫秒3.5L发动机INJECTORSB241喷油嘴列2左*4z发动机冷却液液温度80-95176-203℉z车灯电子冷却风扇以及所有辅件OFFz变速器P位当发动机突然加速时增加- -LONGTRIM B181*6 长期燃油补偿修正列1发动机预热2500转/分不加任何负荷闭环时-12.512.5%故障码P0171P017213A-22513A-232LONGTRIM B283*6 长期燃油补偿修正列2发动机预热2500转/分不加任何负荷闭环时-12.512.5%故障码P0174P017513A-23613A-243MANIFOLDSNSR95 进气歧管压差传感器发动机预热怠速运转20.6-34.0千帕故障码P140013A-474方向盘静止OFFPSPSWITCH27 动力转向压力开关发动机怠速运转方向盘转动ON故障码P055113A-467MUT-II 故障故障诊断仪显示 项目号 检测项目检测要求正常状态检测程序号 参见页SHORT TRIM B182*6短期燃油补偿修正列1发动机预热2500转/分不加任何负荷闭环时-3025% 故障码P0171P017213A-22513A-232SHORT TRIM B284*6短期燃油补偿修正列2发动机预热2500转/分不加任何负荷闭环时-3025% 故障码P0174P017513A-23613A-2432500转/分 闭环 SYS. STATUS B188*6 燃油控制系统状态列1右 发动机预热 发动机突然加速开环行驶模式 故障码P0134 13A-1382500转/分 闭环 SYS. STATUS B289*6 燃油控制系统状态列2左 发动机预热发动机突然加速 开环行驶模式 故障码P015413A-188TANK PRS. SNSR 73 燃油箱压差传感器 z 点火开关ON z取下燃油箱盖-3.3 3.3千帕 - - 置于怠速位置 535735 毫伏 缓慢开启与节气门开度成比例增加 TPSENSOR14节气门位置传感器点火开关ON完全打开45005500毫伏 故障码 P0121 P0122 P012313A-9813A-106 13A-113置于怠速位置 6~20% 缓慢开启与节气门开度成比例增加 TPSENSOR8A*6节气门位置传感器点火开关ON完全打开 80100%故障码 P0121 P0122 P012313A-9813A-106 13A-113发动机怠速 ON V AF RESET SIG34 体积空气流量传感器重置信号发动机预热2500转/分OFF- -。

10 PAJERO_CHINAWM (车间维修手册)组别标题00概述00概述00E概述<电气系统>11发动机11A发动机机械<6G72>11B发动机大修 <6G72>11C发动机机械 <6G75>11D发动机大修 <6G75>11E发动机机械<4M40>11F发动机大修<4M40>11G发动机机械<4M41>11H发动机大修<4M41>11I发动机机械<6G74>11J发动机大修<6G74>12发动机润滑13燃油13A多点燃油喷射（MPI）<6G72>13B多点燃油喷射（MPI）<6G75>13C柴油 <4M40>13D柴油 <4M41>13E燃油供给系统13F多点燃油喷射（MPI）<6G74>14发动机冷却系统15进气和排气16发动机电气17发动机和排放控制系统21离合器21A离合器21B离合器的大修22手动变速器22A手动变速器（右前）22B手动变速器大修23自动变速器23A自动变速器 <V4A5A、V5A5A>23B自动变速器的大修 <V4A5A>23C自动变速器的大修 <V5A5A>23D自动变速器 <V5AWF>23E自动变速器大修 <V5AWF>25传动轴26前桥27后桥31车轮和轮胎32发动机 - 变速器总成支架33前悬架（见下页）WM (车间维修手册) (续)组别标题34后悬架35行车制动器35A基本制动系统35B防抱死制动系统（ABS）35C主动稳定和牵引力控制系统（ASTC）36驻车制动器37动力转向系统42车身51外部件52内部件及辅助乘员保护系统（SRS）52A内部件52B辅助乘员保护系统（SRS）54底盘电气系统54A底盘电气系统54B多路传输系统（SWS）<不使用 SWS 监测器> 54C多路传输系统（SWS）<使用 SWS 监视器> 54D控制器区域网络（CAN）55暖风、空调和通风装置70部件位置80布置图90电路图12-112发动机润滑CONTENTS概述. . . . . . . . . . . . . . .12-2检修规格. . . . . . . . . . . . .12-2密封剂. . . . . . . . . . . . . .12-2润滑剂. . . . . . . . . . . . . .12-3专用工具. . . . . . . . . . . . .12-3车上检修. . . . . . . . . . . . .12-4发动机油的检查. . . . . . . . . . . . 12-4发动机油的更换<6G7>. . . . . . . . . . . . . . . . 12-4发动机油的更换 <4M4>. . . . . . . . . . . . . . . . 12-4机油滤清器的更换 <6G7> . . . . . . . . . . . . . . 12-5机油滤清器的更换 <4M4> . . . . . . . . . . . . . . 12-5机油压力的检查. . . . . . . . . . . . 12-6机油压力开关 . . . . . . . . . . 12-7拆卸与安装<6G7>. . . . . . . . . . . . . . . . . . . . 12-7拆卸与安装 <4M40> . . . . . . . . . . . . . . . . . . 12-8拆卸与安装 <4M41> . . . . . . . . . . . . . . . . . . 12-10发动机油冷却器 . . . . . . . . . 12-11拆卸与安装 <6G7，中国香港版车辆除外> . 12-11拆卸与安装 <4M40> . . . . . . . . . . . . . . . . . . 12-13拆卸与安装 <4M41> . . . . . . . . . . . . . . . . . . 12-15目录第组概述发动机润滑12-2概述M1121000100818润滑方法为全强制配给、全流过滤型。

3．以 35-50 公里/小时（22-31 英里/小时）的等速驾驶车辆行驶 100 米（328 英尺） 。 4．释放驻车制动，让制动冷却 5-10 分钟。 5．重复步骤 2 到 4 的程序 5 次。
停车制动
36-5
驻车制动操纵杆
拆卸与安装
拆卸前的操作
l
安装后的操作
l l
后地板控制台拆卸（见 52A-31 页 52A 组 “地板控 制台” ）
停车制动
36-3
注意
如果制动操纵杆啮合齿数少于标准值数， 且拉线已经拉出过 量，则要确保调整到标准值数。 （2）转动调整螺母，调整驻车制动操纵杆行程到标准值要求 的范围内。 （3）检查在调整螺母和驻车制动操纵杆之间有无间隙。 （4）松开驻车制动操纵杆，顶起车辆后部。 （5）转动后轮，确认后制动器没有把劲存在。 1．<带外盘内鼓式制动的车辆> （1） 拆下调整孔堵， 然后用平口螺丝刀按图所示转动调整器， 直到制动盘不能旋转。依图示箭头相反方向将调整器调 回 3-4 齿。 （2）转动调整螺母，将驻车制动操纵杆行程调整到标准值范 围内。 （3）调整后，检查确认在调整螺母和驻车制动操纵杆间没有 间隙。 （4）调整操纵杆行程后，顶起车辆的后部。 （5）使驻车制动操纵杆置于释放位置，转动后轮确认后制动 没有把网站 湖南万通汽修学校ｗｗｗ．ｈｕｎａｎｗｔ．ｃｏｍ 向客服免费索取。

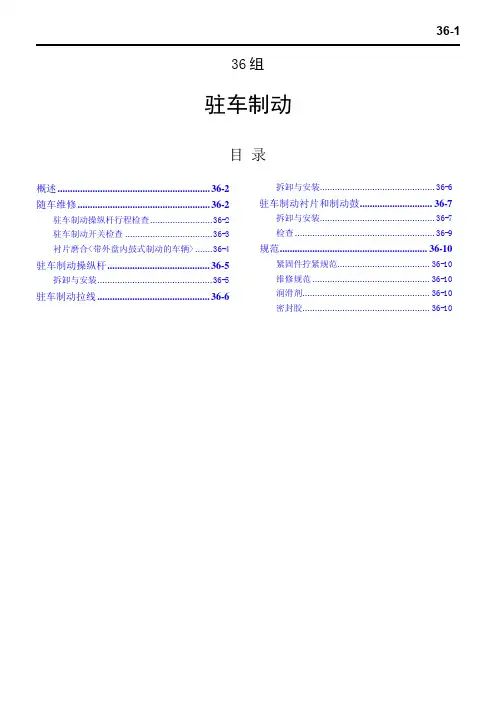

36-1
36 组
驻车制动
目 录
概述 ............................................................. 36-2 随车维修 ..................................................... 36-2 驻车制动操纵杆行程检查 ......................... 36-2 驻车制动开关检查 ................................... 36-3 衬片磨合<带外盘内鼓式制动的车辆> ....... 36-4 驻车制动操纵杆 ......................................... 36-5 拆卸与安装 .............................................. 36-5 驻车制动拉线 ............................................. 36-6

当点火钥匙位于 LOCK （OFF）位置时，即使踩下制动踏板，换档杆仍然 3 可以从 P 位置换至 R 位置。
换档杆无法轻松的从 P 位置移至 R 位置。
4
换档杆无法从 R 位置移至 P 位置。
5
换档杆位于 P 位置时，点火钥匙无法转到 LOCK （OFF）位置。
6
换档杆位于 P 位置以外的其它位置时，点火钥匙可以转到 LOCK （OFF） 7 位置。
可能的原因
· 换档杆总成发生故障
· 变速器控制拉线发生故障 · 换档锁止拉索发生故障 · 钥匙内锁拉线发生故障 · 锁芯发生故障
诊断
根据可能的原因进行检查。
检查程序 5：换档杆无法从 R 位置换至 P 位置。
故障症状解释
导致故障的原因可能是换档杆总成或变速器控制拉索 发生故障。
可能的原因
· 换档杆总成发生故障
· 钥匙内锁拉线发生故障 · 锁芯发生故障
诊断
根据可能的原因进行检查。
检查程序 7：换档杆位于 P 位置以外的其它位置时，点火钥匙无法转到 LOCK （OFF）位置。
故障症状解释
导致故障的原因可能是钥匙内锁拉线或点火钥匙圆柱 形锁芯发生故障。
可能的原因
· 钥匙内锁拉线发生故障
· 锁芯发生故障
诊断
根据可能的原因进行检查。
导致故障的原因可能是换档杆总成锁止凸轮或换档杆 锁止拉索发生故障。
可能的原因
· 锁止凸轮发生故障
· 换档锁止拉索发生故障
诊断
根据可能的原因进行检查。
自动变速器 <V5AWF>
故障排除 < 钥匙内锁和换档杆锁机构 >
23D-119
检查程序 2：当点火钥匙位于 LOCK （OFF）位置以外的其它位置时，即使踩下制动踏板，换档杆仍然无法 从 P 位置换至 R 位置。

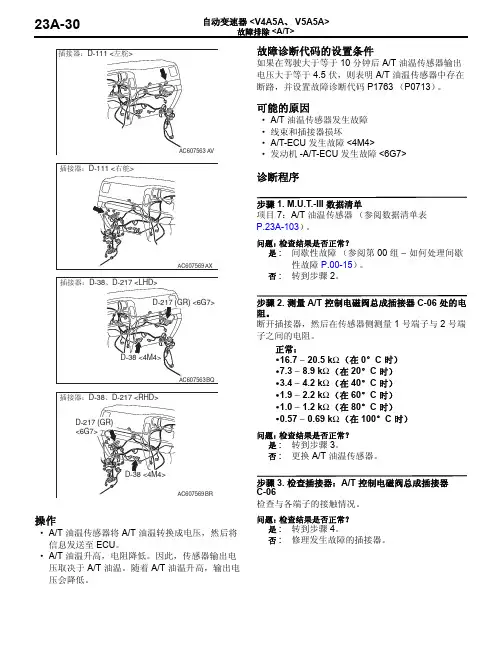

操作·A/T 油温传感器将 A/T 油温转换成电压，然后将信息发送至 ECU。

·A/T 油温升高，电阻降低。

因此，传感器输出电压取决于 A/T 油温。

随着 A/T 油温升高，输出电压会降低。

故障诊断代码的设置条件如果在驾驶大于等于 10 分钟后 A/T 油温传感器输出电压大于等于 4.5 伏，则表明 A/T 油温传感器中存在断路，并设置故障诊断代码 P1763（P0713）。

可能的原因·A/T 油温传感器发生故障·线束和插接器损坏·A/T-ECU 发生故障<4M4>·发动机-A/T-ECU 发生故障<6G7>诊断程序步骤 1. M.U.T.-III 数据清单项目 7：A/T 油温传感器（参阅数据清单表P.23A-103）。

问题：检查结果是否正常？是 : 间歇性故障（参阅第 00 组−如何处理间歇性故障P.00-15）。

否 : 转到步骤 2。

步骤 2. 测量 A/T 控制电磁阀总成插接器 C-06 处的电阻。

断开插接器，然后在传感器侧测量 1 号端子与 2 号端子之间的电阻。

正常：·16.7 − 20.5 kΩ（在 0°C 时）·7.3 − 8.9 kΩ（在 20°C 时）·3.4 − 4.2 kΩ（在 40°C 时）·1.9 − 2.2 kΩ（在 60°C 时）·1.0 − 1.2 kΩ（在 80°C 时）·0.57 − 0.69 kΩ（在 100°C 时）问题：检查结果是否正常？是 : 转到步骤 3。

否 : 更换 A/T 油温传感器。

步骤 3. 检查插接器：A/T 控制电磁阀总成插接器C-06检查与各端子的接触情况。

问题：检查结果是否正常？是 : 转到步骤 4。

否 : 修理发生故障的插接器。

故障排除<A/T>步骤 4. 测量 A/T 控制电磁阀总成插接器 C-06 处的电阻。

10 PAJERO_CHINAWM 车间维修手册组别标题00 概述00 概述00E 概述11 发动机11A 发动机机械11B 发动机大修11C 发动机机械11D 发动机大修11E 发动机机械11F 发动机大修11G 发动机机械11H 发动机大修11I 发动机机械11J 发动机大修12 发动机润滑13 燃油13A 多点燃油喷射（MPI） 13B 多点燃油喷射（MPI）13D 柴油13E 燃油供给系统13F 多点燃油喷射（MPI）14 发动机冷却系统15 进气和排气16 发动机电气17 发动机和排放控制系统21 离合器21A 离合器21B 离合器的大修22A 手动变速器（右前）22B 手动变速器大修23 自动变速器23A 自动变速器 V4A5A 、V5A5A 23B 自动变速器的大修23C 自动变速器的大修23D 自动变速器23E 自动变速器大修25 传动轴26 前桥27 后桥31 车轮和轮胎32 发动机 - 变速器总成支架33 前悬架（见下页）WM 车间维修手册续组别标题34 后悬架35 行车制动器35A 基本制动系统35B 防抱死制动系统（ABS ）35C 主动稳定和牵引力控制系统（ASTC ）36 驻车制动器37 动力转向系统42 车身51 外部件52 内部件及辅助乘员保护系统（SRS ）52A 内部件52B 辅助乘员保护系统（SRS）54 底盘电气系统54A 底盘电气系统54B 多路传输系统（SWS ）54C 多路传输系统（SWS ）54D 控制器区域网络（CAN ）55 暖风、空调和通风装置70 部件位置80 布置图90 电路图23-1第 23 组自动变速器CONTENTS目录自动变速器 V4A5A 、V5A5A 23A自动变速器的大修 . . . 23B自动变速器的大修 . . . 23C自动变速器 . . . 23D自动变速器大修 . . . . 23E23A-1第 23A 组自动变速器V4A5A、V5A5A目录CONTENTS概述 23A-4 系统. . 23A-55故障诊断代码P1774 （P0758）：检修规格 . . . 23A-5 减速电磁阀系统. . 23A-59故障诊断代码P1775 （P0763）：2 档电磁阀系统 . . 23A-61润滑剂 . . . . 23A-5故障诊断代码P1776 （P0768）：超速档电磁阀系统. 23A-64专用工具 . . . 23A-6 故障诊断代码P1777 （P0773）：减速电磁阀系统 . 23A-66故障排除 A/T. . . . . 23A-8 故障诊断代码 P1778 （P0743）：阻尼离合器控制电磁阀系统. . . . 23A-69故障诊断排除流程 . 23A-8故障诊断代码P1779 （P0731）〔1 档〕、 P1780诊断功能 23A-8（P0732）〔2 档〕、P1781 （P0733）〔3 档〕、P1782路试 . . 23A-9 （P0734）〔4 档〕、 P1783 （P0735）〔5 档〕、P1784（P0736）〔倒档〕：换档模式 23A-18阻尼离合器控制 . . 23A-23 档位速比不正确. . 23A-71故障诊断代码诊断表 23A-26 故障诊断代码 P1786 （P0741）：阻尼离合器系统（卡在“OFF”状态）. . . . 23A-73故障诊断代码程序 23A-28故障诊断代码P1787 （P0742）：阻尼离合器系统故障诊断代码 P1763 （P0713）：（卡在“ON”状态） . . . . 23A-74A/T 油温传感器系统 23A-28故障诊断代码P1788 （P1751）：故障诊断代码 P1764 （P0712）：A/T 控制继电器系统 23A-76A/T 油温传感器系统 23A-32故障诊断代码U1073 ：BUS OFF （总线断开）23A-80故障诊断代码 P1766 （P0715）：输入轴速度传感器系统 . . 23A-34 故障诊断代码 U1102 ：ASTC-ECU暂停（time-out ）. 23A-81故障诊断代码 P1767 （P0720）：输出轴速度传感器系统 . . 23A-40 故障症状表. . . . 23A-82故障诊断代码 P1769 ：制动灯开关症状检测程序. . . 23A-83系统 4M41 、 6G7 . . . 23A-46 检查程序 1 ：无法与 .-III 进行通信 23A-83故障诊断代码 P1770 （P0705）：检查程序 2 ：发动机不起动 . . 23A-85抑制开关系统 . . . 23A-50 检查程序 3 ：无法向前移动 . . 23A-85故障诊断代码 P1771 （P0705）：检查程序 4 ：无法向后移动 . . 23A-87抑制开关系统 . . . 23A-53检查程序 5 ：无法移动（向前或向后）. . 23A-87故障诊断代码 P1773 （P0753）：低速档- 倒档电磁阀23A-2检查程序 6 ：发动机在换档期间停机 . . . 23A-88 P 位置换至 R 位置。

燃油系统 13C-5专用工具工 具工具号 名 称用 途MB991223A ： MB991219B ： MB991220C ： MB991221D ： MB991222 线束组 A ：测试线束 B ：发光二极管线束 C ：发光二极管线束 适配器 D ：探针在故障排除期间，进行电压和电阻测量 Ａ：连接插头触点压力检测 Ｂ：电源电路检测 Ｃ：电源电路检测 D ：商业测试仪连接MB991502MUT-II 分总成l 读取故障码 l检查多点燃油喷射系统MB991348测试线束组l故障排除时测量电压l使用示波器检查MB991709测试线束l故障排除时测量电压l使用示波器检查 l 怠速控制阀检查MD998478测试线束（3针，三角形）l故障排除时测量电压l使用示波器检查13C-6燃油系统MB991536用于检查节气门位置传感器调整线束l故障排除时测量电压l节气门位置传感器调整MB991658测试线束l故障排除时测量电压 l检查氧传感器MD998709 接头软管 MD998742 软管接头MB991637 燃油压力表组 油压测量MD998299混合气调整螺钉旋具 检查混合气调整螺钉（可变电阻器）MD998706喷油器测试组MB991607喷油器测试线束MD998741喷油器测试MB991608卡子检查喷油器喷射状况燃油系统13C-7 多点燃油喷射系统图13C-8 燃油系统检修调整要点1．节气门（1）节气门体的清洁①起动发动机并预热直至冷却液温度升高到80°以上，然后停止发动机运转。

②自节气门体上拆下进气软管。

③用塞子堵住节气门体的旁通气道进口。

注意：不可让清洁剂进入旁通气道。

④通过节气门体进气口把清洁剂喷入阀内并保持5分钟。

⑤起动发动机，加速运转几次后再怠速运转约1分钟，如果由于旁通气道堵塞而怠速不稳定（或发动机熄火），可稍微开启节气门以保持发动机运转。

⑥如果节气门内的沉积物未被清除，则重复步骤④和⑤。

款三菱帕杰罗(PAJERO_CHINA)V87V97V93整车电路图手册（一）一、整车电路概述款三菱帕杰罗（PAJERO_CHINA）V87V97V93车型采用了高度集成化的电路系统，确保了车辆在各种工况下的稳定性和安全性。

本手册将为您详细解析整车电路的结构与原理，帮助您更好地了解和维护爱车。

1. 电源系统电源系统是整车电路的核心部分，主要包括蓄电池、发电机、电压调节器等组件。

蓄电池为车辆提供启动电流，发电机在发动机运行过程中为车辆供电，电压调节器则保证输出电压稳定。

2. 启动系统启动系统主要由启动机、点火开关、启动继电器等组成。

当点火开关处于启动位置时，启动继电器吸合，启动机带动发动机飞轮旋转，实现发动机启动。

3. 点火系统点火系统包括点火线圈、火花塞、点火控制器等部件。

点火控制器根据发动机转速和负荷，控制点火线圈产生高压电流，使火花塞放电，点燃混合气。

4. 照明系统5. 信号系统信号系统主要包括转向灯、危险报警灯、喇叭等。

转向灯用于指示车辆行驶方向，危险报警灯在紧急情况下提醒其他车辆，喇叭用于发出警示声音。

6. 仪表与显示系统仪表与显示系统包括车速表、转速表、水温表、燃油表等，为驾驶员提供车辆运行状态信息。

行车电脑显示屏可显示瞬时油耗、续航里程等信息。

7. 电动门窗与中控锁系统电动门窗系统包括车门玻璃升降器、门锁电机等，实现门窗的自动升降和锁止。

中控锁系统可远程控制车门锁止，提高车辆安全性。

8. 空调与暖风系统空调系统通过压缩机、膨胀阀、蒸发器等部件，实现车内温度调节。

暖风系统利用发动机冷却液循环，为车内提供暖气。

本手册将分多个部分为您详细介绍款三菱帕杰罗（PAJERO_CHINA）V87V97V93车型的整车电路图，敬请关注后续内容。

款三菱帕杰罗(PAJERO_CHINA)V87V97V93整车电路图手册（一）二、电路保护与诊断9. 保险丝与继电器车辆电路系统中，保险丝和继电器起着至关重要的作用。

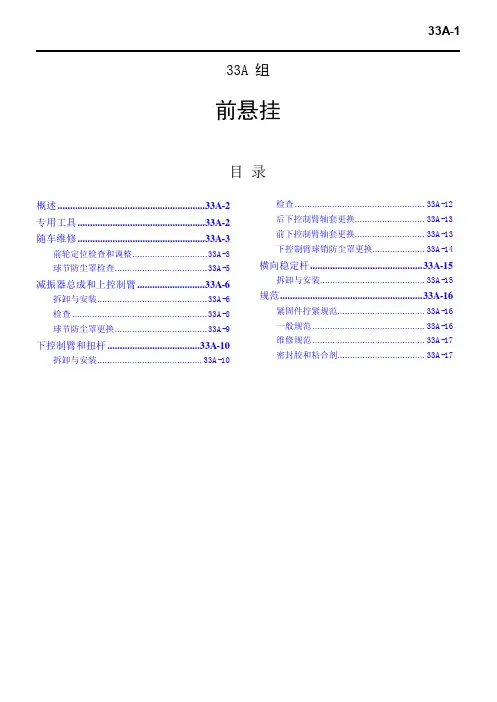

33A-1 33A 组前悬挂目录概述...........................................................33A-2专用工具...................................................33A-2随车维修...................................................33A-3前轮定位检查和调整..............................33A-3 球节防尘罩检查.....................................33A-5 减振器总成和上控制臂...........................33A-6拆卸与安装............................................33A-6 检查......................................................33A-8 球节防尘罩更换.....................................33A-9 下控制臂和扭杆.....................................33A-10拆卸与安装..........................................33A-10检查....................................................33A-12 后下控制臂轴套更换............................33A-13 前下控制臂轴套更换............................33A-13 下控制臂球销防尘罩更换.....................33A-14 横向稳定杆.............................................33A-15拆卸与安装..........................................33A-15 规范.........................................................33A-16紧固件拧紧规范...................................33A-16 一般规范.............................................33A-16 维修规范.............................................33A-17 密封胶和粘合剂...................................33A-17我将陆续将相关资料上传至文库，请耐心等待。

1.85（0.073）
蓝色
1.69（0.067）
紫色
1.53（0.060）
红色
例如：
间隙 2.0毫米(0.08 英寸)
标准值 0-0.166 毫米（0-0.0065 英寸）
卡环厚度 2.01 毫米（0.079 英寸）
后桥
27-33
>>G<< ABS 速度传感靶轮安装
使用专用工具 M990787 压装 ABS 速度传感靶轮，并使其到 轴承座的距离 A 在标准值内。
(22,032-24,281)
>>E<< 卡环安装
1．装配完卡环后，使用塞尺测量卡环和限位套之间的间隙（ A）。 检查间隙是否在标准值范围内。
标准值（A）：0-0.166 毫米（0-0.0065 英寸）
2．如果间隙超过标准值，更换卡环以便间隙达到标准值。
卡环厚度 毫米（英寸）
识别颜色
2.17（0.085）
<<G>>
l 解体前检查 1．锁片 2．差速器轴承调整环 3．轴承盖 4．差速器总成 5．差速器轴承外圈 6．差速器轴承内圈 7．被动齿轮 8．锁销 9．行星齿轮轴 10．挡块〈未装 ABS 的后轮驱动车辆，
且装 6G74 发动机车辆除外〉 11．行星齿轮 12．行星齿轮垫圈 13．半轴齿轮 14．半轴齿轮止推垫片 15．差速器壳 16．防滑差速器总成 17．自锁螺母
注意

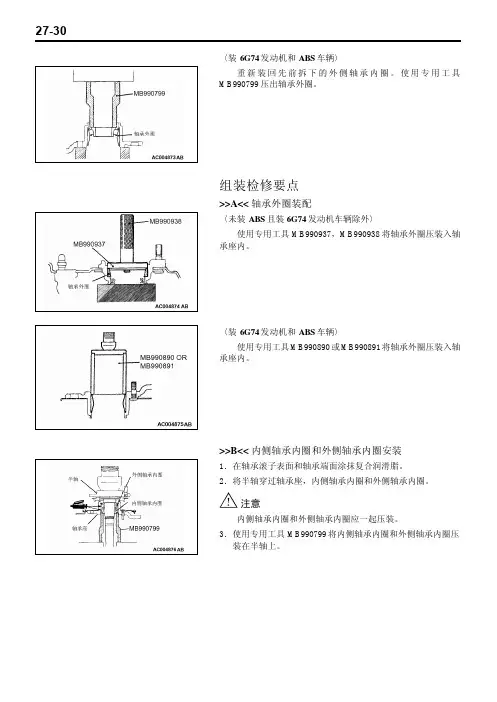

内侧轴承内圈和外侧轴承内圈应一起压装。 3．使用专用工具 MB990799 将内侧轴承内圈和外侧轴承内圈压
装在半轴上。
后桥
27-31
>>C<< 轴承内圈装配
1．在轴承滚子表面和轴承端面涂抹复合润滑脂。

手动变速器 放油塞 加油塞 分动器 轴承保持架螺栓 空档回位柱塞(A)、(B) 链条盖
弹簧塞 螺塞 回位弹簧螺塞 壳盖
后盖
分动器壳体
分动器油封唇
驱动轴油封 前轴承保持架油封
三菱密封胶 零件号：MD997740 或者等效品 三菱密封胶 零件号：MD997740 或者等效品 三菱密封胶 零件号：MD997740 或者等效品 多用途润滑脂 SAM J310，NLGI 2 号 三菱密封胶 零件号：MD997740 或者等效品 三菱密封胶 零件号：MD997740 或者等效品 准双曲线齿轮油 APIGL，粘度 SAE 75W-90 或 75W-85W Three bond 1105D 或者等效品 Three bond 1105D 或者等效品
2．检查变速器油不应太脏，并有适当的粘度。 3．安装变速器的加油塞时，要在其螺纹部位涂干性密封胶。
规定的密封胶：Three bond 1105D 或者等效品
规定的力矩：变速器
7.0 公斤米
分动器
3.3 公斤米
换油程序
1．拆下加油塞和放油塞。
2．放出油液。
3．拧紧放油塞至规定力矩。
安装放油塞时，要在其螺纹部位涂干性密封胶。
MH061407
安装器接头
轴承的安装
轴承和油封安装器套 油封的安装
油封安装器
离合器壳体油封的安装
V5MT1 手动变速器
轴承和油封安装器套 MB990925 目录
成套 件
工具
名称
轴承和油封安装器成 套件
安装器接头
MB990925
安装器棒 黄铜棒
目录 工具号
MB990926 MB990927 MB990928 MB990929 MB990930 MB990931 MB990932 MB990933 MB990934 MB990935 MB990936 MB990937 MB990938

址 湖南万通汽修学校 ｗｗｗ．ｈｎｗｔｑｘ．ｃｏｍ 向客服免费索取
51-1
51 组
外 部
目 录
前保险杠总成 .............................................. 51-2 拆卸与安装 .............................................. 51-2 解体与组装 .............................................. 51-3 后保险杠总成 .............................................. 51-4 拆卸与安装 .............................................. 51-4 解体与组装 .............................................. 51-4 地板下方备用轮胎架 .................................. 51-5 拆卸与安装 .............................................. 51-5 散热器罩、嵌条和饰件 .............................. 51-5 专用工具 ................................................. 51-5 散热器罩、嵌条和饰件 ............................ 51-6 拆卸与安装 .............................................. 51-6 宽翼子板 .................................................... 51-10 拆卸与安装 ............................................ 51-10 侧踏脚板 .................................................... 51-12 拆卸与安装 ............................................ 51-12 车顶行李架 ................................................ 51-17 拆卸与安装 ............................................ 51-17 风挡玻璃刮水器和洗涤器 .........................51-17 概述 .......................................................51-17 风挡玻璃刮水器和洗涤器........................51-18 拆卸与安装.............................................51-18 检查 .......................................................51-19 后刮水器和洗涤器 .....................................51-21 概述 .......................................................51-21 后刮水器和洗涤器 ..................................51-22 拆卸与安装.............................................51-22 检查 .......................................................51-23 标志 .............................................................51-25 拆卸与安装.............................................51-25 车门后视镜 .................................................51-27 专用工具 ................................................51-27 车门后视镜.............................................51-28 拆卸与安装.............................................51-28 检查 .......................................................51-29 规范 .............................................................51-30 紧固件拧紧规范......................................51-30 维修规范 ................................................51-31 密封胶和粘合剂......................................51-31

14-1 14组发动机冷却系统目录概述.............................................................14-2 发动机冷却系统诊断..................................14-2介绍................................................................ 14-2故障排除方法................................................ 14-2症状表............................................................ 14-2 症状检测程序................................................ 14-3诊断................................................................ 14-3随车维修.....................................................14-5发动机冷却液泄漏检查................................ 14-5散热器盖压力检查........................................ 14-5 发动机冷却液更换........................................ 14-5发动机冷却液浓度测试................................ 14-5传动皮带张紧度检查和调整........................ 14-6散热器.........................................................14-7拆卸与安装.................................................... 14-7拆卸检修要点................................................ 14-8安装检修要点................................................ 14-8冷却风扇.....................................................14-9拆卸与安装.................................................... 14-9检查................................................................ 14-9节温器.......................................................14-10拆卸与安装..................................................14-10 安装检修要点..............................................14-10检查..............................................................14-11水泵...........................................................14-12拆卸与安装..................................................14-12拆卸检修要点..............................................14-13安装检修要点..............................................14-13输水软管和水管.......................................14-15拆卸与安装..................................................14-15拆卸检修要点..............................................14-16安装检修要点..............................................14-16检查..............................................................14-17规范...........................................................14-18紧固件拧紧规范..........................................14-18维修规范......................................................14-18冷却液..........................................................14-18我将陆续将相关资料上传至文库，有需要的朋友请耐心等待。

16-1 16组发动机电气系统目录充电系统.....................................................16-2概述........................................................16-2充电系统诊断...........................................16-3专用工具.................................................16-5随车维修.................................................16-5发电机输出线电压压降测试..............16-5输出电流测试...................................16-7调节器电压测试................................16-8使用示波器检查波形.......................16-10 发电机总成............................................16-13拆卸与安装.....................................16-13解体与组装.....................................16-14检查...............................................16-16 起动系统...................................................16-19概述 ......................................................16-19随车维修 ...............................................16-22起动机继电器检查 ..........................16-22 起动机总成............................................16-22拆卸与安装.....................................16-22检查 ...............................................16-23解体与组装.....................................16-25检查...............................................16-27 点火系统...................................................16-29概述...................................................... 16-29专用工具............................................... 16-30随车维修............................................... 16-31火花塞高压线测试.......................... 16-31火花塞测试.................................... 16-31点火线圈测试................................. 16-31点火线圈功率晶体管导通性测试..... 16-32火花塞高压线电阻测试................... 16-33火花塞检查和清理.......................... 16-33凸轮轴位置传感器和曲轴位置传感器检查.................................................................... 16-33 使用示波器检查次级线圈点火电压波形.................................................................... 16-33 使用示波器检查初级线圈点火电压波形.................................................................... 16-37 凸轮轴位置传感器和曲轴位置传感器...... 16-42拆卸与安装.................................... 16-42 规范...........................................................16-43紧固件拧紧规范..................................... 16-43一般规范............................................... 16-43维修规范 ............................................... 16-44我将陆续将相关资料上传至文库，有需要的朋友请耐心等待。

2010款三菱帕杰罗（PAJERO_CHINA）V87V97V93底盘电气系统原厂维修手册（三）54A-398 底盘电气系统收音机和磁带播放机／收音机和 CD 播放机步骤 7. 检查收音机和 CD 播放机插接器 D-209 的 26 步骤 8. 临时更换音响放大器，并检查故障症状。

号、 28 号、 36 号、 38 号端子与音响放大器插接器临时更换音响放大器，并检查确认扬声器输出声音。

E-38 的 10 号、 4 号、 11 号、 12 号端子之间的线束问题：检查结果是否正常？导线。

是 : 故障可能为间歇性故障（参阅第 00 组 ? 如?? 检查通信线路是否断路和短路。

何使用故障排除/ 检修要点 ? 如何处理间歇注：检查线束之前，先检查中间插接器 D-237 ；如有性故障 P.00-15）。

必要，则进行修理。

否 : 更换收音机和 CD 播放机。

问题：检查结果是否正常？是 : 检查故障症状，转到步骤 8 。

否 : 修理线束。

检查程序 4 ：未播放外部输入的声音。

更换收音机和 CD 播放机之前，应确保供电电路、接地电路和通信电路均正常。

CDB LG G L W Y SBBR O GR R P V PU SI底盘电气系统54A-399收音机和磁带播放机／收音机和 CD 播放机D-48D-131D-211 步骤 2. 检查外部声音输入模式。

检查收音机和 CD 播放机是否切换至外部声音输入模式。

D-131 D-211 问题：检查结果是否正常？D-48 B 是 : 转到步骤 3 。

否 : 切换至外部声音输入模式。

步骤 3. 检查音频适配器。

AC902455 AI 检查音频适配器是否正常工作（参阅 P.54A-419）。

D-48D-131D-211 问题：检查结果是否正常？是 : 转到步骤 4 。

D-48 B 否 : 更换音频适配器。

步骤 4. 检查插接器：音频适配器插接器 D-48 以及收D-211 音机和 CD 播放机插接器D-211D-131 问题：检查结果是否正常？是 : 转到步骤 5 。

密封胶
使用位置 凸轮轴位置传感器支架 水温传感器 水温表单元 节温器壳体 出水口管接头 油压开关 油底壳 油封盖
使用牌号 三菱纯正品牌 MD970389 或与之相当 3M NUT LOCKING No.4171 或与之相当 3M ATD No.8660 或与之相当 三菱纯正品牌 MD970389 或与之相当 三菱纯正品牌 MD970389 或与之相当 3M ATD No.8660 或与之相当 三菱纯正品牌 MD970389 或与之相当 三菱纯正品牌 MD970389 或与之相当
燃油、排气控制零件 ………………… 22 进气歧管、水泵…………………………24 排气歧管…………………………………26 摇臂、凸轮轴……………………………28 气缸盖、气门……………………………35 前盖、机油泵……………………………41 活塞、连杆组……………………………49 曲轴、飞轮、驱动盘……………………56
概要
形式 气缸数 燃烧室 总排量 缸径 行程 压缩比 润滑系 油泵形式
发动机－规格
11－2
项目
毫升 mm mm
规格 4G63 S4 MPI 直列式 OHV，SOHC
4 屋脊形燃烧室 1,997 85.0 88.0
10.0 压力供给，全流过滤
渐开线齿轮式
发动机－一般规格
一般规格
保养标准
项
Hale Waihona Puke 目发动机齿带用于发动机中的 FIPG 是室温硬化(RTV)式的，以 100 克管的方式提供(件号 MD970389 用于发动机， MD997740 用于变速箱)。RTV 与大气中水分发生反应后硬化，因此通常被用在金属端面上。
解体 不需采用特殊办法即可容易地拆开用密封胶组装的部件。但在某些场合有必要用木槌或类似工具轻 轻敲打部件，破坏结合面的密封胶，或用平整光滑而且薄的密封胶刮刀轻轻打入接合面，但要充分 注意不要损伤结合面。拆卸发动机油底壳时，请使用油底壳专用拆卸工具(MD998727)。

1 收集尽可能多的用户投诉信息
2 查证用户描述的情况
3 检查有 MFI 故障码 DTC 的汽车
4 如果您不能查到用户描述的情况也没有故障码 则 故障是间歇性的 关于如何解决间歇性故障的信 息 参见 00-6 页 00 组 如何使用故障排除/检修要 点 如何处理间歇性故障
5 如果您能查证用户描述的情况但没有故障码 或系 统不能与故障诊断仪连通 参见故障症状分类表
系统诊断
决定 PCM
13A-3
措施 ♦ 1 喷油嘴 ♦ 2 燃油蒸发排放净化电磁阀 ♦ 3 怠速空气控制马达 ♦ 4 蒸发排放通风电磁阀 ♦ 5 EGR 电磁阀 z 燃油泵继电器 z 多点燃油喷射 MFI 继电器 z A/C 压缩机离合器继电器 z 立即检修发动机/故障指示灯 z 诊断输出 z 以登录我们的官方网址 湖南万通汽修学校 ｗｗｗ．ｈｕｎａｎｗｔ．ｃｏｍ 向客服免费索取。 13-1
13 组
燃油
目录
多点燃油喷射（ＭＦＩ）............................................................................................................................................13A 燃油供给 .................................................................................................................................................................. 13B
点火功率晶体管
注 真空走向参见 17-79 页 7 组 排放控制系统 真空软管 真空软管走向
