供电局电度表箱型号尺寸

一、电表箱:1、单相六表位暗箱外框尺寸（宽x高x厚）860x840x170，嵌墙尺寸（宽x高x厚）790x750x110，留洞（宽x高x厚）810x770x120,洞底距地1100，定位详平面图。

2、单相四表位暗箱外框尺寸（宽x高x厚）610x840x170，嵌墙尺寸（宽x高x厚）550x750x110，留洞（宽x高x厚）570x770x120,洞底距地1100，定位详平面图。

3、单相三表位暗箱外框尺寸（宽x高x厚）850x550x170，嵌墙尺寸（宽x高x厚）790x490x110，留洞（宽x高x厚）810x510x120,洞底距地1400，定位详平面图。

4、单相二表位暗箱外框尺寸（宽x高x厚）610x550x170，嵌墙尺寸（宽x高x厚）550x490x110，留洞（宽x高x厚）570x510x120,洞底距地1400，定位详平面图。

二、总熔断器盒1、总熔断器盒实际尺寸（宽x高x厚）440x620x165，嵌墙尺寸（宽x高x厚）400x580x155，留洞（宽x高x厚）420x600x155,洞底距地2000，定位详平面图。

三、T接箱T接箱（宽x高x厚）290x290x150, 嵌墙尺寸（宽x高x厚）260x265x125，留洞（宽x高x厚）280x280x130，洞顶距板底300，定位详平面图。

四、住户配电箱1、15位住户配电箱留洞（宽x高x厚）350x250x120,洞底距地2000，定位详平面图。

2、18位住户配电箱留洞（宽x高x厚）400x250x120,洞底距地2000，定位详平面图。

3、24位住户配电箱留洞（宽x高x厚）300x430x120,洞底距地2000，定位详平面图。

五、电信分线箱1、E型箱实际尺寸（高x宽x厚）700x500x150，C型箱实际尺寸（高x宽x厚）500x380x150，B型箱实际尺寸（高x宽x厚）380x250x130。

2、1~5层采用C型箱，留洞（高x宽x厚）520x400x160。

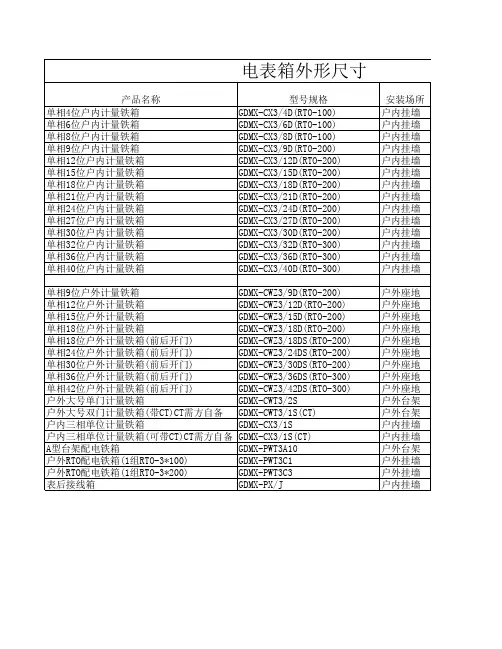

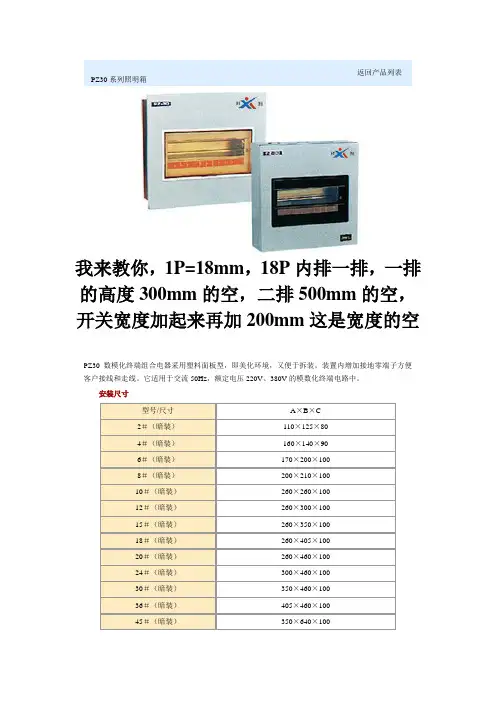

返回产品列表PZ30系列照明箱我来教你，1P=18mm，18P内排一排，一排的高度300mm的空，二排500mm的空，开关宽度加起来再加200mm这是宽度的空PZ30数模化终端组合电器采用塑料面板型，即美化环境，又便于拆装。

装置内增加接地零端子方便客户接线和走线。

它适用于交流50Hz，额定电压220V、380V的模数化终端电路中。

安装尺寸型号/尺寸A×B×C2＃（暗装）110×125×804＃（暗装）160×140×906＃（暗装）170×200×1008＃（暗装）200×210×10010＃（暗装）260×260×10012＃（暗装）260×300×10015＃（暗装）260×350×10018＃（暗装）260×405×10020＃（暗装）260×460×10024＃（暗装）300×460×10030＃（暗装）350×460×10036＃（暗装）405×460×10045＃（暗装）350×640×100PZ30系列照明箱尺寸型号暗装明装长×宽×深长×宽×深4#125×125×80175×145×80 6#200×160×90230×190×90 8#200×200×90230×230×90 10#250×250×90280×280×90 12#250×290×90280×320×90 15#250×330×90280×360×90 18#250×370×90280×400×90 20#250×410×90280×440×90 24#430×290×90460×320×90 30#430×330×90460×360×90 36#430×370×90460×400×90 45#600×330×90630×360×90 60#430×650×90460×680×90非标箱返回产品列表安装尺寸型号/尺寸A×B×C8＃250×300×15012＃300×400×18016＃400×500×18020＃500×600×18024＃600×700×18032＃600×800×18040＃800×1000×200PZ40系列塑料阻燃电表箱返回产品列表简述PZ40组装式电表箱分暗装和明装两种。

一．住宅电能表箱体尺寸标注标准
2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留
插卡孔；箱体采用1.2~1.5mm钢板制作；
3.本箱体进线断路器为63A,进线截面不大于25mm2；
4.墙体留洞尺寸为箱体尺寸加10mm；
二．86系列电能表技术参数
2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；
三.住宅户内照明配电箱尺寸参数
2.墙体留洞尺寸为箱体尺寸加10mm；
3.分路断路器每极宽度为18 mm；
四．普通照明配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；
5.分路断路器每极宽度为18 mm；
6.墙体留洞尺寸为箱体尺寸加10mm；
五．动力配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；
5.PC级双电源带分支配电开关箱尺寸：600X800X200
六．动力配电柜参数
2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；
3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂
七．常用变配电室低压配电柜参数。

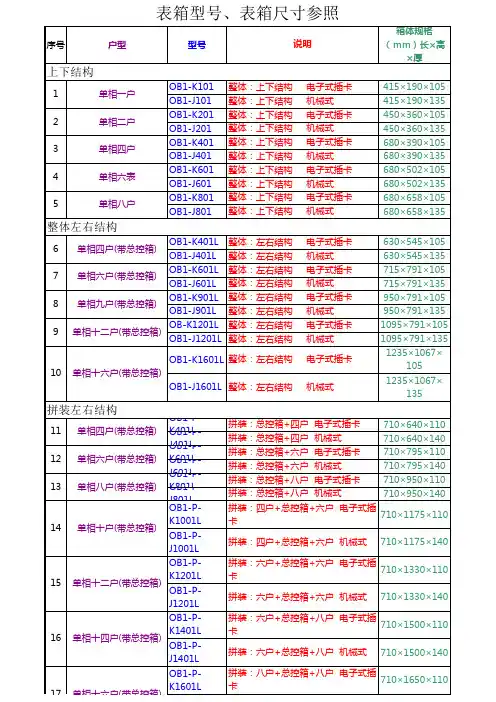

低压电表箱不同安装方式参考尺寸1、户外落地安装，无底座，内层门为普钢，（宽*高*深），单位毫米：落地1-3表箱，800*1000(不含顶)*350；落地4-6表箱，1000*1000(不含顶)*350；落地7-9表箱，1150*1050(不含顶)*350；落地10-12表箱，1150*1250(不含顶)*350；落地13-16表箱，1200*1300(不含顶)*350；落地17-20表箱，1250*1500(不含顶)*350；落地21-25表箱，1400*1700(不含顶)*350；落地26-30表箱，1450*1700(不含顶)*350；2、户内挂墙安装，无底座，（宽*高*深），单位毫米：集中1-3表箱，850*900*160；集中4-6表箱，950*950*160；集中7-9表箱，1200*950*160；集中10-12表箱，1250*1080*160；集中13-16表箱，1350*1250*160;集中17-20表箱，1300*1400*160；集中21-25表箱，1650*1400*160，进线用于225A系列开关；集中21-25表箱，1650*1500*160，进线用于400A系列开关；集中26-30表箱，1700*1650*160，进线用于400A系列开关；3、户内挂墙安装，加底座（宽*高*深），单位毫米：集中1-3表箱，850*1500（底座高600）*160；集中4-6表箱，950*1550（底座高600）*160；集中7-9表箱，1200*1550（底座高600）*160；集中10-12表箱,1250*1680（底座高600）*160;集中13-16表箱，1350*1850（底座高600）*160；集中17-20表箱，1300*2000（底座高600）*160；集中21-25表箱，1650*2000（底座高600）*160，进线用于225A系列开关；集中21-25表箱，1650*2100（底座高600）*160，进线用于400A系列开关集中26-30表箱，1700*2250（底座高600）*160，进线用于400A系列开关；4、户内落地安装，加底座（宽*高*深），单位毫米：落地1-3表箱，750*1450（底座高300）*350；落地4-6表箱，900*1450（底座高300）*350；落地7-9表箱，1050*1500（底座高300）*350；落地10-12表箱，1050*1750（底座高300）*350；落地13-16表箱，1250*1750（底座高300）*350；落地17-20表箱，1250*2000（底座高300）*350；落地21-25表箱，1400*2000（底座高300）*350；落地26-30表箱，1600*2000（底座高300）*350；根据昆明供电局现行要求：新建住宅小区集中表箱加装采集器，每个电表箱必须预留1个空表位为采集器安装使用。

一．住宅电能表箱体尺寸标注标准
2. 箱体表面采用环氧树脂静电喷涂或烤漆，5.采用磁卡电度表时，箱面应留
插卡孔；箱体采用1.2~1.5mm钢板制作；
3.本箱体进线断路器为63A,进线截面不大于25mm2；
4.墙体留洞尺寸为箱体尺寸加10mm；
二．86系列电能表技术参数
2.预付费表一般采用DDY型号，厂家不同而不同；参数参考DD862-6系列；
三.住宅户内照明配电箱尺寸参数
2.墙体留洞尺寸为箱体尺寸加10mm；
3.分路断路器每极宽度为18 mm；
四．普通照明配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.本箱体进线断路器为63A,进线截面不大于25mm2；
5.分路断路器每极宽度为18 mm；
6.墙体留洞尺寸为箱体尺寸加10mm；
五．动力配电箱尺寸参数
2.箱体采用1.2~1.5mm电解钢板或冷轧钢板制作；
3.箱体表面采用环氧树脂静电喷涂或烤漆，不注明一般为浅灰色。

4.墙体留洞尺寸为箱体尺寸加10mm；
5.PC级双电源带分支配电开关箱尺寸：600X800X200
六．动力配电柜参数
2.PB801柜为高层住宅落地式动力配电柜，柜前检修，可靠墙安装；
3.柜体采用不小于2mm冷轧钢板制作；柜体表面采用环氧树脂静电喷涂
七．常用变配电室低压配电柜参数。

2台630kvA变压器12x10 m3台630kvA变压器16x10 m4台630kvA变压器20x10 m5台630kvA变压器30x10m青岛“小区变”：一般为630kvA。

最大可为800kvA。

10（6）KV屋内配电装置距顶板的距离不宜小于0.8m，当有梁时，距梁底不宜小于0.6m。

《民用建筑电气设计规范》4.6.3条。

每150户一台630 kvA变压器电表箱尺寸(15只电表) 900（宽）x1200(高)青岛电力公司规定：每台电表箱最多12只电表变电室门≥2m，层净高（梁下）≥4.2m（也有说4.0m的）由变电室至住户的桥架一般为400x200（mm），3根及以上为600x200（mm）（不含物业配电室）2013年7月30日，刘（夕顺）工，与青岛电力设计院沟通：变电室：净高（梁下）≥4.0m（小区变）净高（梁下）≥4.2m（物业变）变电室地坪高出其他地坪0.3m小区变电室内3台高压柜：进线柜、计量柜、避雷柜KYN型高压柜外形尺寸为：宽x深x高=800x1500x2300（mm）KYN：金属铠装移开式高压柜（交流金属封闭开关设备）。

由固定的柜体和可抽出部件（手车）两部分组成10KV变电站：负荷半径≤200m；每处150-200㎡，宽度≥9m；300-400户设置一处变电站。

当建筑面积≥3万㎡，且有高层时，应考虑设置物业变电站，每处30-50㎡。

负荷≥8000KV A（除去住宅后）时，采用35KV变电站35KV变电站层高6.5m（其中，1m覆土后层高5.5m）超高层经验总结带有高压配电室的主变电所（10KV）2台变压器时，300㎡3台变压器时，400㎡变电所面积按 75-90㎡/单台估算发电机房面积按 60-100㎡/单台估算强电竖井：按楼层面积的0.5%-1%估算强电竖井：按楼层面积的0.5%-1%估算（一般高层）按楼层面积的1%估算（超高层）800㎡左右设一个竖井经与即墨供电公司严工（电话：85552297）沟通：1、即墨箱变最大容量：630KV A;2、分小区变和物业变，小区变和物业变的变压器容量最大均为1250KV A；3、小区内容量算法，详见青岛市电力公司规定；4、地下仅有一层的情况下，变压器和低压柜允许放在地下一层，无论何种情况高压柜（开闭所）必须放在地上（单独房间）。
