虚拟仪器技术的应用与发展随着科技的不断进步，虚拟仪器技术已经成为了现代化实验室的必备工具。
虚拟仪器技术是一种基于计算机软件和硬件技术实现的仪器技术，它可以模拟和替代传统的物理仪器，使得科研人员、工程师和学生能够更加方便、快捷地进行实验和研究。
本文将从虚拟仪器技术的定义、应用、优势和发展等方面进行介绍。
一、虚拟仪器技术的定义虚拟仪器技术是一种基于计算机软件和硬件技术实现的仪器技术，它可以模拟和替代传统的物理仪器，实现测试、控制、监测和分析等功能。
虚拟仪器技术主要包括虚拟测量仪器、虚拟控制仪器和虚拟分析仪器等。
虚拟测量仪器可以通过计算机软件和硬件来模拟传感器、示波器、频谱分析仪等传统的物理测量仪器；虚拟控制仪器可以通过计算机软件和硬件来模拟运动控制器、逻辑控制器等传统的物理控制仪器；虚拟分析仪器可以通过计算机软件和硬件来模拟数据分析仪、图像处理仪等传统的物理分析仪器。
二、虚拟仪器技术的应用虚拟仪器技术的应用非常广泛，可以在各个领域中得到应用。
以下列举几个典型的应用场景：1、科研实验室虚拟仪器技术可以在科研实验室中得到广泛的应用。
科研人员可以通过虚拟测量仪器来模拟实际的测量仪器，进行各种物理量的测量和分析。
虚拟控制仪器可以模拟实际的控制仪器，实现各种运动控制和逻辑控制。
虚拟分析仪器可以模拟实际的数据分析仪器，进行各种数据分析和图像处理。
2、工业自动化虚拟仪器技术可以在工业自动化领域中得到广泛的应用。
工程师可以通过虚拟测量仪器来模拟各种传感器和测量仪器，实现对工业生产过程的实时监测和控制。
虚拟控制仪器可以模拟各种运动控制器和逻辑控制器，实现对工业生产过程的自动化控制。
3、教育培训虚拟仪器技术可以在教育培训领域中得到广泛的应用。
学生可以通过虚拟测量仪器来模拟实际的测量仪器，进行各种物理量的测量和分析。
虚拟控制仪器可以模拟实际的控制仪器，实现各种运动控制和逻辑控制。
虚拟分析仪器可以模拟实际的数据分析仪器，进行各种数据分析和图像处理。
测量仪器发展至今，大体可以分为四个阶段：模拟仪器、数字化仪器、智能仪器和虚拟仪器。
模拟仪器：这类仪器是以电磁感应基本定律为基础的指针仪器仪表。
基本结构是电磁机械式的，借助指针来显示最终结果，如指针式万用表、三级管电压表等。
这类仪器在某些实验室仍能看到。
数字化仪器：这类仪器目前相当普及，如数字电压表、数字频率计等。
这类仪器将模拟信号的测量转化为数字信号测量，并以数字方式输出最终结果，适用于快速响应和较高准确度的测量。
智能仪器：这类仪器内置微处理器，既能进行自动测试又具有一定的数据处理功能。
智能仪器的功能模块全部是以硬件和固化的软件的形式存在，无论是开发还是应用，都缺乏灵活性。
虚拟仪器：是现代计算机软、硬件技术和测量技术相结合的产物，是传统仪器观念的一次巨大变革，是将来仪器发展的一个重要方向。
虚拟仪器技术是美国国家仪器公司（National Instruments，NI）在1986年提出的一种构成仪器系统的新概念，其基本思想是：用计算机资源取代传统仪器中的输入、处理和输出等部分，实现仪器硬件核心部分的模块化和最小化；用计算机软件和仪器软面板实现仪器测量和控制功能。
所谓虚拟仪器，就是以计算机为核心的硬件平台上，其功能由用户设计和定义，具有虚拟面板，其测试功能由测试软件实现的一种计算机仪器系统。
虚拟仪器的实质是利用计算机显示器的显示功能来模拟传统仪器的控制面板，以多种形式表达输出检测结果；利用计算机强大的软件功能实现信号数据的运算、分析和处理；利用I/O接口设备完成信号的采集、测量和调理，从而完成各种测试功能的一种计算机仪器系统。
使用者利用鼠标或键盘操作虚拟面板，就如同使用一台专用测量仪器一样。
因此，虚拟仪器的出现，使测量仪器和计算机的界限模糊了。
虚拟仪器的“虚拟”两字主要包含以下两方面的含义：（1）虚拟仪器的面板是虚拟的。
虚拟仪器面板上的各种“图标”与传统仪器面板上的各种“器件”所完成的功能是相同的。

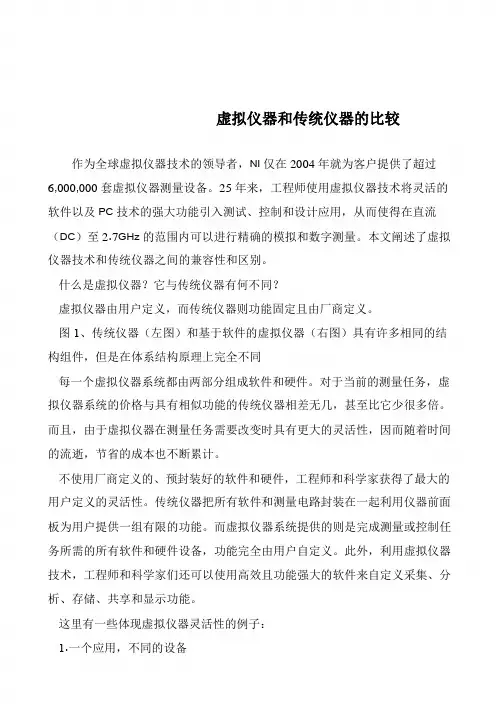

虚拟仪器和传统仪器的比较
作为全球虚拟仪器技术的领导者，NI仅在2004年就为客户提供了超过6,000,000套虚拟仪器测量设备。
25年来，工程师使用虚拟仪器技术将灵活的软件以及PC技术的强大功能引入测试、控制和设计应用，从而使得在直流（DC）至2.7GHz的范围内可以进行精确的模拟和数字测量。
本文阐述了虚拟仪器技术和传统仪器之间的兼容性和区别。
什么是虚拟仪器？它与传统仪器有何不同？
虚拟仪器由用户定义，而传统仪器则功能固定且由厂商定义。
图1、传统仪器（左图）和基于软件的虚拟仪器（右图）具有许多相同的结构组件，但是在体系结构原理上完全不同
每一个虚拟仪器系统都由两部分组成软件和硬件。
对于当前的测量任务，虚拟仪器系统的价格与具有相似功能的传统仪器相差无几，甚至比它少很多倍。
而且，由于虚拟仪器在测量任务需要改变时具有更大的灵活性，因而随着时间的流逝，节省的成本也不断累计。
不使用厂商定义的、预封装好的软件和硬件，工程师和科学家获得了最大的用户定义的灵活性。
传统仪器把所有软件和测量电路封装在一起利用仪器前面板为用户提供一组有限的功能。
而虚拟仪器系统提供的则是完成测量或控制任务所需的所有软件和硬件设备，功能完全由用户自定义。
此外，利用虚拟仪器技术，工程师和科学家们还可以使用高效且功能强大的软件来自定义采集、分析、存储、共享和显示功能。
这里有一些体现虚拟仪器灵活性的例子：
1.一个应用，不同的设备。

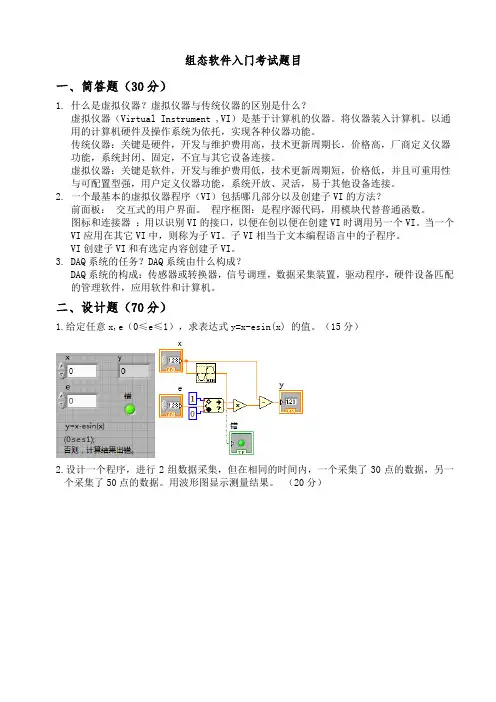

组态软件入门考试题目一、简答题（30分）1.什么是虚拟仪器？虚拟仪器与传统仪器的区别是什么？虚拟仪器（Virtual Instrument ,VI）是基于计算机的仪器。
将仪器装入计算机。
以通用的计算机硬件及操作系统为依托，实现各种仪器功能。
传统仪器：关键是硬件，开发与维护费用高，技术更新周期长，价格高，厂商定义仪器功能，系统封闭、固定，不宜与其它设备连接。
虚拟仪器：关键是软件，开发与维护费用低，技术更新周期短，价格低，并且可重用性与可配置型强，用户定义仪器功能，系统开放、灵活，易于其他设备连接。
2.一个最基本的虚拟仪器程序（VI）包括哪几部分以及创建子VI的方法？前面板：交互式的用户界面。
程序框图：是程序源代码，用模块代替普通函数。
图标和连接器：用以识别VI的接口，以便在创以便在创建VI时调用另一个VI。
当一个VI应用在其它VI中，则称为子VI。
子VI相当于文本编程语言中的子程序。
VI创建子VI和有选定内容创建子VI。
3.DAQ系统的任务？DAQ系统由什么构成？DAQ系统的构成：传感器或转换器，信号调理，数据采集装置，驱动程序，硬件设备匹配的管理软件，应用软件和计算机。
二、设计题（70分）1.给定任意x,e（0≤e≤1），求表达式y=x-esin(x) 的值。
（15分）2.设计一个程序，进行2组数据采集，但在相同的时间内，一个采集了30点的数据，另一个采集了50点的数据。
用波形图显示测量结果。
（20分）3.设计一个评分程序，输入不同的分数会得到不同的评论。
分数小于60，“警告”指示灯会亮起来，同时显示字符串“你没有通过考试！”；分数在60－99之间，“通过”指示灯会亮起来，同时显示字符串“你考试通过了！”；分数为100，“恭喜”指示灯会亮起来，同时显示字符串“你是第一名！”；如果输入为0－100以外的数字，会有错误提示，同时显示字符串“错误！”。
（35分）。

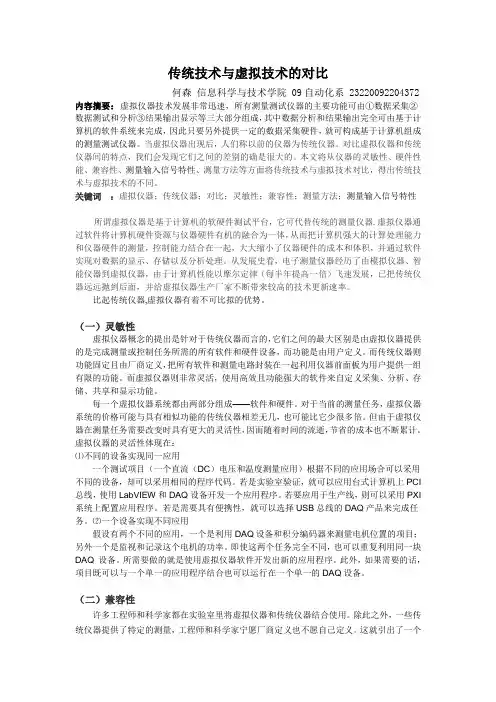

传统技术与虚拟技术的对比何森信息科学与技术学院 09自动化系 23220092204372 内容摘要：虚拟仪器技术发展非常迅速，所有测量测试仪器的主要功能可由①数据采集②数据测试和分析③结果输出显示等三大部分组成，其中数据分析和结果输出完全可由基于计算机的软件系统来完成，因此只要另外提供一定的数据采集硬件，就可构成基于计算机组成的测量测试仪器。
当虚拟仪器出现后，人们称以前的仪器为传统仪器。
对比虚拟仪器和传统仪器间的特点，我们会发现它们之间的差别的确是很大的。
本文将从仪器的灵敏性、硬件性能、兼容性、测量输入信号特性、测量方法等方面将传统技术与虚拟技术对比，得出传统技术与虚拟技术的不同。
关键词：虚拟仪器；传统仪器；对比；灵敏性；兼容性；测量方法；测量输入信号特性所谓虚拟仪器是基于计算机的软硬件测试平台，它可代替传统的测量仪器.虚拟仪器通过软件将计算机硬件资源与仪器硬件有机的融合为一体，从而把计算机强大的计算处理能力和仪器硬件的测量，控制能力结合在一起，大大缩小了仪器硬件的成本和体积，并通过软件实现对数据的显示、存储以及分析处理。
从发展史看，电子测量仪器经历了由模拟仪器、智能仪器到虚拟仪器，由于计算机性能以摩尔定律（每半年提高一倍）飞速发展，已把传统仪器远远抛到后面，并给虚拟仪器生产厂家不断带来较高的技术更新速率。
比起传统仪器,虚拟仪器有着不可比拟的优势。
（一）灵敏性虚拟仪器概念的提出是针对于传统仪器而言的，它们之间的最大区别是由虚拟仪器提供的是完成测量或控制任务所需的所有软件和硬件设备，而功能是由用户定义。
而传统仪器则功能固定且由厂商定义，把所有软件和测量电路封装在一起利用仪器前面板为用户提供一组有限的功能。
而虚拟仪器则非常灵活，使用高效且功能强大的软件来自定义采集、分析、存储、共享和显示功能。
每一个虚拟仪器系统都由两部分组成——软件和硬件。
对于当前的测量任务，虚拟仪器系统的价格可能与具有相似功能的传统仪器相差无几，也可能比它少很多倍。

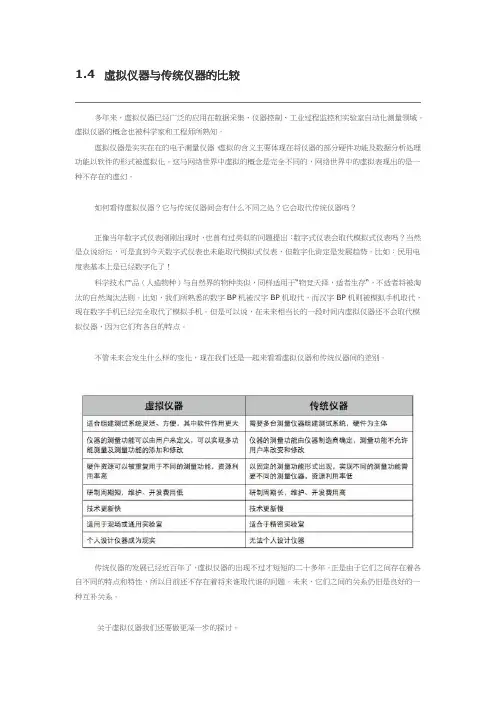

1.4 虚拟仪器与传统仪器的比较多年来，虚拟仪器已经广泛的应用在数据采集、仪器控制、工业过程监控和实验室自动化测量领域。
虚拟仪器的概念也被科学家和工程师所熟知。
虚拟仪器是实实在在的电子测量仪器，虚拟的含义主要体现在将仪器的部分硬件功能及数据分析处理功能以软件的形式被虚拟化。
这与网络世界中虚拟的概念是完全不同的，网络世界中的虚拟表现出的是一种不存在的虚幻。
如何看待虚拟仪器？它与传统仪器间会有什么不同之处？它会取代传统仪器吗？正像当年数字式仪表刚刚出现时，也曾有过类似的问题提出：数字式仪表会取代模拟式仪表吗？当然是众说纷纭，可是直到今天数字式仪表也未能取代模拟式仪表，但数字化肯定是发展趋势。
比如：民用电度表基本上是已经数字化了！科学技术产品（人造物种）与自然界的物种类似，同样适用于“物竞天择，适者生存“，不适者将被淘汰的自然淘汰法则。
比如，我们所熟悉的数字BP机被汉字BP机取代，而汉字BP机则被模拟手机取代，现在数字手机已经完全取代了模拟手机。
但是可以说，在未来相当长的一段时间内虚拟仪器还不会取代模拟仪器，因为它们有各自的特点。
不管未来会发生什么样的变化，现在我们还是一起来看看虚拟仪器和传统仪器间的差别。
传统仪器的发展已经近百年了，虚拟仪器的出现不过才短短的二十多年。
正是由于它们之间存在着各自不同的特点和特性，所以目前还不存在着将来谁取代谁的问题。
未来，它们之间的关系仍旧是良好的一种互补关系。
关于虚拟仪器我们还要做更深一步的探讨。
第一，模拟电子（IC）技术仍主导着虚拟仪器的未来在此之前，我们一直强调虚拟仪器是基于计算机的测量仪器，软件在虚拟仪器中起着重要作用。
没错的确如此，可是千万不要忽视这样一个基本事实：模拟电子技术在虚拟仪器硬件（模块）中也同样承担的非常非常重要的作用。
虚拟仪器的测量原理是基于数据采集硬件，而数据采集硬件的核心部件是模数转换器（IC）。
可以说，模数转换器的特性决定了数据采集模块的特性，而数据采集卡的特性决定了整个测量仪器的基本特性。
随着科技的飞速发展，虚拟仪器技术作为一种新型的测试测量手段，已经在各个领域得到了广泛应用。
我有幸参与了虚拟仪器实践项目，通过这次实践，我对虚拟仪器技术有了更深入的了解，也收获了许多宝贵的经验和体会。
以下是我对虚拟仪器实践的一些心得体会。
一、虚拟仪器的概念及特点虚拟仪器（Virtual Instrument）是利用计算机技术，结合硬件和软件，实现对传统仪器的功能和性能的拓展和提升。
虚拟仪器具有以下特点：1. 高度集成化：虚拟仪器将传统的测试、测量、控制等功能集成在一个计算机平台上，大大提高了系统的集成度和可靠性。
2. 高度智能化：虚拟仪器通过软件编程，实现对测试数据的采集、处理、分析和显示等功能，提高了系统的智能化水平。
3. 高度灵活性：虚拟仪器可以根据用户需求进行定制，实现不同功能的测试、测量和控制。
4. 高度开放性：虚拟仪器采用开放性标准，便于与其他系统和设备进行连接和交互。
二、虚拟仪器实践过程1. 硬件平台搭建在虚拟仪器实践中，首先需要搭建硬件平台。
我们选择了基于PCI总线的数据采集卡作为硬件核心，配合各种传感器和执行器，实现了对被测对象的实时监测和控制。
2. 软件开发软件开发是虚拟仪器实践的核心环节。
我们采用LabVIEW作为软件开发平台，利用其图形化编程语言和丰富的库函数，实现了对硬件平台的控制、数据采集、处理和分析等功能。
3. 系统调试与优化在软件开发过程中，我们遇到了许多问题，如数据采集不稳定、信号处理不准确等。
通过不断调试和优化，我们逐步解决了这些问题，提高了系统的稳定性和准确性。
4. 系统测试与应用完成软件开发后，我们对虚拟仪器系统进行了全面测试，验证了系统的功能、性能和可靠性。
在实际应用中，虚拟仪器系统表现出了良好的性能，满足了用户的需求。
三、虚拟仪器实践心得体会1. 虚拟仪器技术具有广泛的应用前景通过虚拟仪器实践，我深刻认识到虚拟仪器技术在各个领域的广泛应用。
在科研、工业、医疗等领域，虚拟仪器都可以发挥重要作用，提高测试、测量和控制水平。

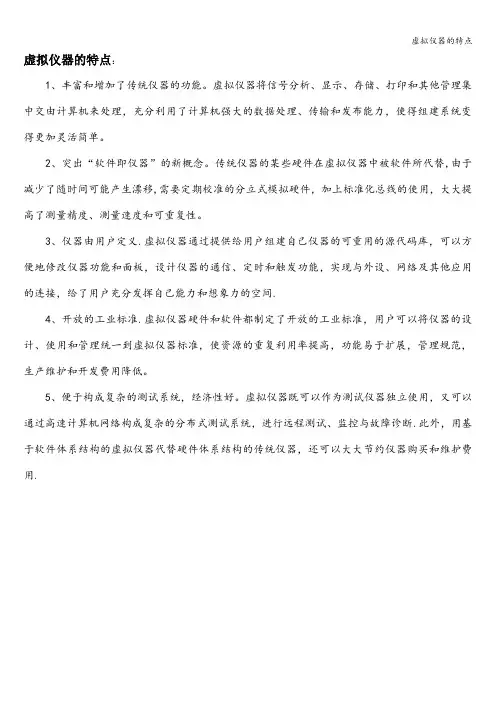

虚拟仪器的特点虚拟仪器的特点：
1、丰富和增加了传统仪器的功能。
虚拟仪器将信号分析、显示、存储、打印和其他管理集中交由计算机来处理，充分利用了计算机强大的数据处理、传输和发布能力，使得组建系统变得更加灵活简单。
2、突出“软件即仪器”的新概念。
传统仪器的某些硬件在虚拟仪器中被软件所代替,由于减少了随时间可能产生漂移,需要定期校准的分立式模拟硬件，加上标准化总线的使用，大大提高了测量精度、测量速度和可重复性。
3、仪器由用户定义.虚拟仪器通过提供给用户组建自己仪器的可重用的源代码库，可以方便地修改仪器功能和面板，设计仪器的通信、定时和触发功能，实现与外设、网络及其他应用的连接，给了用户充分发挥自己能力和想象力的空间.
4、开放的工业标准.虚拟仪器硬件和软件都制定了开放的工业标准，用户可以将仪器的设计、使用和管理统一到虚拟仪器标准，使资源的重复利用率提高，功能易于扩展，管理规范，生产维护和开发费用降低。
5、便于构成复杂的测试系统，经济性好。
虚拟仪器既可以作为测试仪器独立使用，又可以通过高速计算机网络构成复杂的分布式测试系统，进行远程测试、监控与故障诊断.此外，用基于软件体系结构的虚拟仪器代替硬件体系结构的传统仪器，还可以大大节约仪器购买和维护费用.。

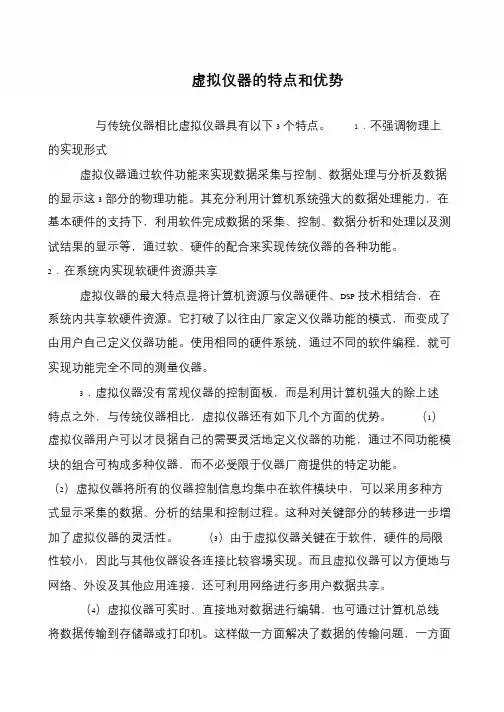

虚拟仪器的特点和优势
与传统仪器相比虚拟仪器具有以下3个特点。
1．不强调物理上的实现形式
虚拟仪器通过软件功能来实现数据采集与控制、数据处理与分析及数据的显示这3部分的物理功能。
其充分利用计算机系统强大的数据处理能力，在基本硬件的支持下，利用软件完成数据的采集、控制、数据分析和处理以及测试结果的显示等，通过软、硬件的配合来实现传统仪器的各种功能。
2．在系统内实现软硬件资源共享
虚拟仪器的最大特点是将计算机资源与仪器硬件、DSP技术相结合，在系统内共享软硬件资源。
它打破了以往由厂家定义仪器功能的模式，而变成了由用户自己定义仪器功能。
使用相同的硬件系统，通过不同的软件编程，就可实现功能完全不同的测量仪器。
3．虚拟仪器没有常规仪器的控制面板，而是利用计算机强大的除上述特点之外，与传统仪器相比，虚拟仪器还有如下几个方面的优势。
（1）虚拟仪器用户可以才艮据自己的需要灵活地定义仪器的功能，通过不同功能模块的组合可构成多种仪器，而不必受限于仪器厂商提供的特定功能。
（2）虚拟仪器将所有的仪器控制信息均集中在软件模块中，可以采用多种方式显示采集的数据、分析的结果和控制过程。
这种对关键部分的转移进一步增加了虚拟仪器的灵活性。
（3）由于虚拟仪器关键在于软件，硬件的局限性较小，因此与其他仪器设各连接比较容埸实现。
而且虚拟仪器可以方便地与网络、外设及其他应用连接，还可利用网络进行多用户数据共享。
（4）虚拟仪器可实时、直接地对数据进行编辑，也可通过计算机总线将数据传输到存储器或打印机。
这样做一方面解决了数据的传输问题，一方面。
虚拟仪器实验报告摘要：虚拟仪器是一种基于计算机技术的仿真实验方法，通过模拟和模型计算来代替传统仪器设备进行实验。
本文主要介绍了虚拟仪器实验的原理和应用，以及在教学和研究领域中的潜力和优势。
通过对虚拟仪器的实验，可以提高实验效率、降低实验成本，并且具有实验数据可重复性高、操作更加安全等优点。
1. 引言虚拟仪器是指利用计算机技术和软件工具来实现仪器设备的模拟和仿真。
与传统的实验仪器相比，虚拟仪器不需要实际的硬件设备，通过软件工具就可以模拟实验的过程和结果。
虚拟仪器的出现，极大地提高了实验的效率和安全性，同时降低了实验成本，被广泛应用于教育和研究领域。
2. 虚拟仪器实验的原理虚拟仪器实验的原理主要包括仪器模型的建立和实验过程的仿真。
首先，通过数学建模和计算机编程，将真实仪器的工作原理和特性抽象成数学模型。
然后，使用虚拟化技术和算法，将这些数学模型转化为计算机程序，实现仪器的仿真运行。
在实验过程中，通过人机交互界面，用户可以进行实验的设置和操作，并观察实验结果。
3. 虚拟仪器实验的应用虚拟仪器实验在教学和研究领域中具有广泛的应用。
在教学方面，虚拟仪器可以提供更加灵活和多样化的实验内容，满足不同层次和不同需求的学生。
虚拟仪器可以模拟各种复杂的实验条件和操作步骤，帮助学生更好地理解和掌握实验原理。
在研究方面，虚拟仪器可以用于快速验证和评估科研方案的可行性，节省时间和成本。
虚拟仪器还可以模拟复杂的实验环境和操作过程，帮助科研人员深入理解和分析实验结果。
4. 虚拟仪器实验的优势和潜力虚拟仪器实验具有一系列的优势和潜力。
首先，虚拟仪器可以提高实验效率，缩短实验周期。
通过虚拟化技术，实验数据和实验过程可以在计算机上进行记录和分析，大大提高了实验数据的质量。
什么是虚拟仪器?一、什么是虚拟仪器?一套虚拟仪器系统就是一台工业标准计算机或工作站配上功能强大的应用软件、低成本的硬件(例如插入式板卡)及驱动软件，他们在一起共同完成传统仪器的功能。
以软件为主的测量系统充分利用了常用台式计算机和工作平台的计算、显示和互联网等诸多用于提高工作效率的强大功能。
软件是在功能强大的硬件基础上创建虚拟仪器系统的真正关键所在。
虚拟仪器可使用相同的硬件系统，通过不同的软件就可以实现功能完全不同的各种测量测试仪器，即软件系统是虚拟仪器的核心，软件可以定义为各种仪器，因此可以说“软件即仪器”。
虚拟仪器代表着从传统硬件为主的测量系统到以软件为中心的测量系统的根本性转变。
有了虚拟仪器，用户就可以完全根据自己的需求组建测量和自动化系统，而不用再受功能固定(完全由厂家提供)的传统仪器的限制。
二、虚拟仪器和传统仪器的比较独立的传统仪器，例如示波器和波形发生器，性能强大，但是价格昂贵，且被厂家限定了功能，只能完成一件或几件具体的工作，因此，用户通常都不能够对其加以扩展或自定义其功能。
仪器的旋钮和开关、内置电路及用户所能使用的功能对这台仪器来说都是固定的。
另外，开发这些仪器还必须要用专门的技术和高成本的元部件，从而使它们身价颇高且很不容易更新。
基于PC机的虚拟仪器系统，诞生以来就充分利用了现成即用的PC机所带来的最新科技。
这些科技和性能上的优势迅速缩短了独立的传统仪器和PC机之间的距离，包括功能强大的处理器（如Pentium 4)、操作系统及微软Windows XP、NET技术和Apple Mac OS x。
除了融合诸多功能强大的特性，这些平台还为用户提供了简单的联网工具。
此外，传统仪器往往不便随身携带，而虚拟仪器可以在笔记本电脑上运行，充分体现了其便携特性。
需要经常变换应用项目和系统要求的工程师和科学家们需要有非常灵活的开发平台以便创建适合自己的解决方案。
可以使用虚拟仪器以满足特定的需要，因为有安装在PC机上的应用软件和一系列可选的插入式硬件，无需更换整套设备，即能完成新系统的开发。
虚拟仪器概述作者：彭先进来源：《今日湖北·下旬刊》2015年第01期摘要本文从虚拟仪器的起源、发展入手，介绍了虚拟仪器的功能，比较了虚拟仪器与传统仪器的不同，简单的介绍了虚拟仪器设计技术。
本文还从市场出发对虚拟仪器的配置做了具体阐述。
关键词虚拟仪器设计配置仪器是人类认识世界的基本工具。
随着信息时代的来临，传统仪器已不能满足科技以及社会生产的需要。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。
随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。
另一种方式是将仪器装入计算机。
以通用的计算机硬件及操作系统为依托，实现各种仪器功能，这就是所谓的虚拟仪器（virtualinstruments）。
它通过充分利用计算机资源，配以独特设计的软硬件，来实现传统仪器的全部功能和一些在传统仪器上无法实现的功能。
一、仪器的发展随着电子技术的发展，仪器的发展经历了四个时期：1、第一代仪器：模拟仪器。
如指针式万用表、晶体管电压表，它们均采用模拟电子技术实现，用指针显示测量结果。
2、第二代仪器：数字化仪器。
如数字电压表、频率计等。
可将模拟信号转化为数字信号进行测量，结果以数字方式输出。
3、第三代仪器：智能仪器。
智能仪器内置微处理器，能自动测量，具有一定的数据处理能力。
4、第四代仪器：虚拟仪器。
是现代计算机技术和测量技术结合的产物。
二、虚拟仪器与传统仪器的比较独立的传统仪器，如示波器和波形发生器等，虽性能强大，但价格昂贵，且功能被厂家限定，只能完成特定的工作，用户通常都不能够对其加以扩展或自定义其他功能。
开发这些仪器还要用专门的技术和高成本的元部件，使它们身价高也不容易更新。
我们把虚拟仪器与传统仪器进行了比较，比较结果如表1所示。
表1 传统仪器与虚拟仪器的比较从表1中可见，传统仪器与虚拟仪器最重要的区别在于：虚拟仪器的功能由用户使用时自己定义，而传统仪器的功能是由厂商事先定义。
虚拟仪器的发展及应用0,关于虚拟仪器的引言1，测量技术的发展过程1.1传统测试仪器仪表的发展历程1.2虚拟仪器概念1.3虚拟仪器与传统仪器的区别2，虚拟仪器的发展现状2.1国外发展情况2.2国内发展情况2.3虚拟仪器发展过程中要处理好的几项关键性技术3，虚拟仪器的应用4，虚拟仪器的展望6.与传统仪器的区别7.虚拟仪器技术具有四大优势7.1性能高7.2扩展性强7.3开发时间少bVIEW的发展和应用bView优缺点10.结束语0．引言由于微电子技术、计算机技术、软件技术、网络技术的高度发展及其在电子工业测量技术与仪器上的应用，新的测试理论、新的测试方法、新的测试领域以及新的仪器结构不断涌现，在许多方面已经冲破了传统仪器的概念。
虚拟仪器就是其中的一种，虚拟仪器是基于通用PC建立的可编程仪器及仪器系统，就是在以通用计算机为核心的硬件平台上，由用户设计定义、具有虚拟前面板、测试功能由测试软件实现的一种计算机仪器系统。
在虚拟仪器中，硬件仅仅是为了解决信号的输入与输出，软件才是整个仪器的关键。
用户可以通过软件构造几乎任意功能的仪器。
现在虚拟仪器已得到了广泛应用，并成为当前国内外测试技术领域十分关注的技术热点。
1．测量技术的发展过程1.1传统测试仪器仪表的发展历程测量仪器是科学技术发展的基础，而科学技术的发展又推动着测量仪器的发展进程。
测量仪器仪表技术发展至今，主要经历了以下几个阶段：(1) 以电磁技术为基础的指针式仪表阶段；(2)以模拟电子技术为基础的模拟式仪表阶段；(3)以数字电子技术为基础，引入了锁相技术、频率合成技术、数字取样技术等的数字化仪表阶段；(4)以大规模、超大规模集成电路为基础的智能化仪器仪表阶段。
这一阶段是电子仪器领域取得重大发展的标志性联阶段，在一定时期内曾开创了现代电子测量、测试技术的先河；(5)以电子测量技术、自动控制技术和计算机技术的发展相融合为基础的自动测试系统阶段。
这是电子测量技术的又一次飞跃，它真正实现了高速度、高准确度、多参数和多功能的测试，甚至在一定程度上实现了不同地域上的网络化测试功能。
虚拟仪器虚拟仪器技术是20世纪90年代发展并兴起的一项新技术，主要应用于自动测试、过程控制、仪器设计和资料分析等领域，其基本思想就是在测试系统或仪器设计中尽可能地用软件代替硬件。
虚拟仪器（VI）的出现是仪器测试测量领域的一个突破，代表着仪器测试测量发展的最新方向和潮流实现了测试测量技术和计算机技术的真正融合，是计算机技术和现代测量技术高速发展共同孕育出的一项新技术。
1.虚拟仪器的概念虚拟仪器是随着计算机技术、现代测量技术、电子仪器技术的发展而产生的一种新型仪器，是现代计算机系统和仪器系统技术相结合的产物，它推动着传统仪器朝着数字化、模块化、虚拟化、网络化的方向发展。
自1986年美国国家仪器公司（National Instruments,简称NI）提出虚拟仪器（Virtual Instrument,简称VI）的概念以来，虚拟仪器这种计算机操作的模块化仪器系统在世界范围内得到了广泛的认同和应用。
通常使用的测量仪器基本上由三部分组成：数据获取、数据处理与分析、数据的显示。
传统仪器是将这三部分装入在一个仪器仪表机箱内，而虚拟仪器则是一种功能意义上的仪器，是具有仪器功能的软硬件组合它并不强调物理上的实现形式，所以虚拟仪器是指通过应用程序将通用计算机与功能模块硬件结合起来，充分利用计算机系统强大的数据处理能力，在基本仪器设备配件的支持下，利用软件完成资料的采集、控制、资料分析和处理以及测试结果显示的测试测量系统。
它大大突破了传统仪器在数据处理、显示、传送、存储等方面的局限性，使用户可以简单、方便地对仪器进行维护、扩展和升级。
众所周知，电子测试自动化是测量仪器发展的主要方向，随着现代科学技术的不断发展，测试项目日益增多，测量范围越来越大，对测试速度精度的要求也越来越高，这些都需要测量仪器和测试方法不断改进和完善，而虚拟仪器系统的特点正适合了这个时代的潮流。
在虚拟仪器系统中，用户使用相同的硬件系统，而只需将具有一种或多种功能的通用模块相互组合，就能设计出不同的仪器系统；同时通过有好的图形接口来操作虚拟仪器的面板就如同操作真实仪器一样方便，而虚拟仪器的“虚拟”在很大程度上也体现在这种模仿真实仪器操作面板的虚拟面板上。
虚拟仪器名词解释
虚拟仪器是一种现代计算机技术,允许计算机在执行某些计算任务时,使用外部设备(如测量仪器、分析仪器等)来进行数据处理和分析。
虚拟仪器是一种将外部设备嵌入到计算机系统中的技术,使得这些设备可以与计算机中央处理器(CPU)并行运行,从而提高计算效率。
虚拟仪器通常由一个或多个虚拟仪器库提供,这些库提供了一组标准的虚拟仪器接口,可以被应用程序所使用。
虚拟仪器库可以包括不同类型的虚拟仪器,如测量浮点数的浮点测量库、分析仪器的仪器分析库等。
应用程序可以使用虚拟仪器库中的虚拟仪器来进行数据处理和分析,并将结果输出到标准输出或文件。
除了提高计算效率外,虚拟仪器还可以带来一些其他的优点。
例如,虚拟仪器允许应用程序使用外部设备的数据,而不必手动读取和转换数据。
虚拟仪器还可以降低系统复杂性,因为应用程序不必考虑如何与外部设备通信,而是直接使用虚拟仪器库提供的接口进行数据处理。
随着虚拟仪器技术的不断发展,虚拟仪器的应用越来越广泛。
例如,在人工智能、医学诊断、天文学、化学分析等领域,虚拟仪器已经成为不可或缺的工具。
虚拟仪器技术还可以用于开发更加高效、精确的测量和数据分析应用程序。
虚拟仪器是一种强大的计算机技术,可以提高计算效率和降低系统复杂性,为各种应用程序提供更加可靠的数据处理和分析功能。
虚拟仪器与传统仪器的区别与联系
所谓虚拟仪器是基于计算机的软硬件测试平台，它可代替传统的测量仪器，如示波器，逻辑分析仪，信号发生器，频谱分析仪等；可集成于自动控制，工业控制系统；可自由构建成专有仪器系统。
它由计算机，应用软件和仪器硬件组成。
无论哪种虚拟仪器系统，都是将仪器硬件搭载到笔记本电脑，台式
PC 或工作站等各种计算机平台（甚至可以是掌上电脑）加上应用软件而构成的。
虚拟仪器通过软件将计算机硬件资源与仪器硬件有机的融合为一体，从而把计算机强大的计算处理能力和仪器硬件的测量，控制能力结合在一起，大大缩小了仪器硬件的成本和体积，并通过软件实现对数据的显示、存储以及分析处理。
从发展史看，电子测量仪器经历了由模拟仪器、智能仪器到虚拟仪器，由于计算机性能以摩尔定律（每半年提高一倍）飞速发展，已把传统仪器远远抛到后面，并给虚拟仪器生产厂家不断带来较高的技术更新速率。
虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统，且功能灵活，很容易构建，所以应用面极为广泛。
尤其在科研、开发、测量、检测、计量、测控等领域更是不可多得的好工具。
虚拟仪器技术先进，十分符合国际上流行的硬件软件化的发展趋势，因而常被称作软件仪器。
它功能强大，可实现示波器、逻辑分析仪、频谱仪、信号发生器等多种普通仪器全部功能，配以专用探头和软件还可检测特定系统的参数，如汽车发动机参数、汽油标号、炉窑温度、血液脉搏波、心电参数等多种数据；它操作灵活，完全图形化界面，风格简约，符合传统设备的使用习惯，用户不经培训既可迅速掌握操作规程；它集成方便，不但可以和高速数据采集设备构成自动测量系统，而且可以和控制设备构成自动控制系统。
在仪器计量系统方面，示波器、频谱仪、信号发生器、逻辑分析仪、电压。
