高速公路施工现场视频监控技术方案

高速公路监控系统项目施工重点难点及施工方案1. 项目概述本文档旨在讨论高速公路监控系统项目的施工重点、难点以及相应的施工方案。

该项目的目标是建立一个高效、安全、稳定的监控系统，以提升高速公路的管理和安全水平。

2. 施工重点在项目的施工过程中，我们需要特别关注以下几个重点：2.1 系统设备安装高速公路监控系统包括摄像头、传感器、服务器等多种设备的安装。

在施工中，我们需要确保设备的正确安装位置，以实现全面的监控覆盖，并保证设备的正常运行。

2.2 网络连接和数据传输高速公路监控系统需要通过网络传输监控数据，因此网络连接的稳定与速度至关重要。

在施工中，我们需要确保网络设备的正确布置和连接，并进行必要的测试和优化，以确保数据的及时传输和高效处理。

2.3 数据存储和管理监控系统需要存储大量的监控数据，并进行有效的管理和查询。

在施工中，我们需要配置适当的数据存储设备，并制定合理的数据管理方案，以保证数据的安全性和可靠性。

2.4 系统集成和测试高速公路监控系统由多个子系统组成，包括视频监控、报警、数据分析等。

在施工中，我们需要确保各个子系统的正常运行，并进行系统级的集成和测试，以确保整个系统的稳定和可靠。

3. 施工难点在高速公路监控系统项目的施工过程中，可能会遇到以下几个难点：3.1 工期压力高速公路是交通要道，施工时间有限。

在满足工期要求的前提下，我们需要高效、有序地完成施工任务，以确保项目能够按时交付。

3.2 安全风险高速公路施工环境复杂，存在安全风险。

在施工中，我们需要制定合理的安全管理措施，并加强监督，确保施工过程的安全性。

3.3 技术难题高速公路监控系统涉及到多个技术领域，如网络通信、视频处理等。

在施工中，我们需要解决各种技术难题，并确保系统的稳定和可靠。

4. 施工方案为了完成高速公路监控系统项目，我们制定了以下施工方案：4.1 项目管理与协调建立项目管理团队，负责项目整体规划、进度控制和资源协调。

并与相关部门和供应商建立良好的沟通与协作关系，确保施工顺利进行。

第1篇一、项目背景随着城市化进程的加快，建筑工程项目越来越多，施工安全、质量、进度等方面的问题日益凸显。

为了确保施工过程的安全、高效、优质，本项目特制定监控施工方案，以实现对施工全过程的实时监控和管理。

二、监控目标1. 确保施工安全，预防安全事故的发生。

2. 保障施工质量，确保工程质量达到设计要求。

3. 控制施工进度，确保工程按期完工。

4. 提高施工效率，降低施工成本。

5. 建立健全施工管理制度，提高施工管理水平。

三、监控内容1. 施工安全监控- 施工现场安全管理：包括施工现场的安全标志、安全通道、安全防护设施等。

- 施工人员安全培训：确保施工人员具备必要的安全知识和操作技能。

- 施工现场安全检查：定期对施工现场进行安全检查，及时发现并消除安全隐患。

2. 施工质量监控- 材料质量监控：对进场材料进行严格检验，确保材料质量符合设计要求。

- 施工过程质量监控：对施工过程中的每一个环节进行质量监控，确保施工质量。

- 成品质量监控：对施工完成的成品进行质量检验，确保成品质量。

3. 施工进度监控- 施工计划监控：对施工计划进行跟踪，确保施工进度符合要求。

- 施工现场进度监控：对施工现场的施工进度进行实时监控，确保施工进度。

- 施工变更监控：对施工过程中的变更进行监控，确保变更合理、及时。

4. 施工成本监控- 材料成本监控：对材料采购、使用、损耗等环节进行监控，降低材料成本。

- 人工成本监控：对施工人员工资、福利等环节进行监控，降低人工成本。

- 施工机械成本监控：对施工机械的采购、使用、维护等环节进行监控，降低机械成本。

5. 施工管理制度监控- 施工组织设计监控：对施工组织设计进行审查，确保施工组织合理、科学。

- 施工合同监控：对施工合同进行审查，确保合同条款合理、合法。

- 施工验收监控：对施工验收过程进行监控，确保验收程序规范、公正。

四、监控方法1. 施工安全监控- 安全检查表法：根据安全检查表对施工现场进行安全检查。

浅析高速公路高清视频监控系统的构建张志山西省运城高速公路有限责任公司随着我国高速公路建设的快速发展,其视频监控系统也经历了模拟、数模混合及全数字等多次技术变迁.来到近两年,高清视频监控需求不断被提出，特别是高速公路领域,对高清视频监控系统的需求更为强烈。

然而，如何构建一个可以满足实际应用需求的高清视频监控系统，也成为了建设方、设计单位及设备厂商需要面临的全新挑战。

为此,本文将主要针对当前常用的几种高清视频监控技术的特点进行分析，为构建高速公路高清视频监控系统提供参考。

一、高清视频的优势高速公路交警以及管理处经常会有这样的抱怨：图像不清楚，无法看清车牌和驾驶室里的情况；在交通事故后去查看录像,却看不清详实具体的事故情况，等等。

这主要是因为当前的高速公路视频监控系统受制于原先的电视制式，图像清晰度最高只能达到D1的标准(720×576），而无法提供更高清晰度的视频.因此,在高速公路应用领域对高清视频监控系统的需求更加迫切。

“高清”的概念与标准最早是由广播电视业提出的，其主要有三种标准:720P、1080i、1080P,其画面宽高比定义为16：9。

720P即是1280×720分辨率，1080i与1080P是1920×1080分辨率,后缀“i”和“p"分别表示隔行扫描与逐行扫描。

其中，1080P是最高等级的高清视频清晰度标准。

表1是高清视频与标清视频在分辨率上的对比：视频标准水平分辨率垂直分辨率D1 720 576720P 1280 7201080P 1920 1080表1 高清视频与标清视频在分辨率上的对比从表格中可以看出,高清视频在水平及垂直两个方向上的分辨率均要大大高于标清视频。

而再通过图1,可直观地反映D1、720P及1080P视频单幅图像的尺寸.图1 D1、720P、1080P视频单幅图像尺寸对比对同一个监控对象而言，采用现有的标清D1标准，单幅图像约为40万个像素点；采用720P标准，单幅图像约为90万个像素点，2倍于D1；而采用1080P的标准则有200万个像素点，4倍于D1。

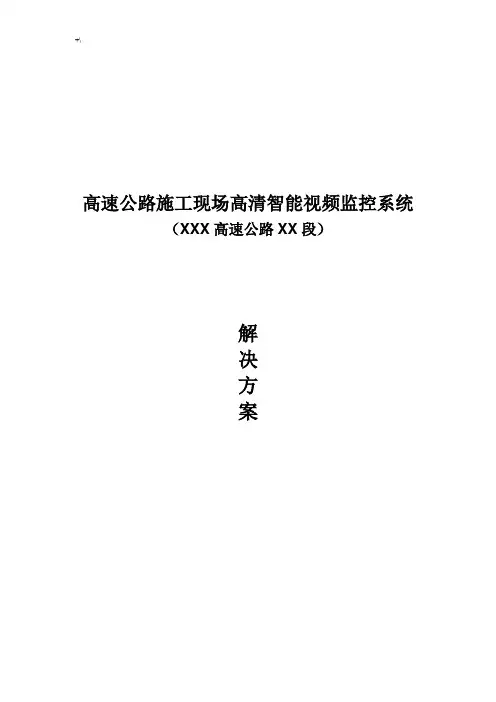

高速公路施工现场高清智能视频监控系统（XXX高速公路XX段）解决方案目录第一章工程概述及需求分析 (1)一、工程概述 (1)二、需求分析 (1)第二章设计原则与依据 (5)一、设计原则 (5)二、设计依据 (7)第三章系统平台设计 (8)一、组网方案 (8)二、系统设计 (11)第四章系统工程设计 (26)一、前端部署设计 (26)二、监控中心设计 (32)三、存储设计 (35)四、传输设计 (36)第五章系统配置清单 (37)第六章主要产品参数 (41)一、标清网络红外枪机（HH9801B-42S52SD） (41)二、标清网络红外半球（HH9802C-42S52SD） (44)三、高清网络红外枪机（HH9801N-MPC-TD-LX） (47)四、高清红外网络球机（HH9803H-MP-IR） (50)五、NVR存储器（NVR-HH6000-16） (55)六、IP-SAN存储器（HH-IPS-T1-16） (57)第七章施工组织计划 (60)一、监控系统工程综述 (60)二、施工组织目标 (60)三、施工准备 (61)四、施工工艺及方法 (64)五、系统调试及试运行 (67)六、质量控制及保证措施 (69)七、确保文明施工的技术措施 (71)第八章售后服务承诺 (73)一、技术支持与服务原则 (73)二、技术支持与服务内容 (73)第一章工程概述及需求分析一、工程概述XXX高速公路XX段在河北省2020年高速公路网布局规划“五纵、六横、七条线”中是河北省最主要的南北交通干线，是河北省中南部地区联系首都北京，进而沟通东北、华北和华中地区的重要高速通道，在国家及河北省路网中具有十分显要的地位，是全国最繁忙的交通通道之一。

本项目为原XX段的改扩建，其主体工程包括：将原有的4车道改为8车道扩建路段，共185.843公里；新建8车道高速公路，共38.835公里；路基全宽42米，设计车速120公里/小时。

高速公路施工现场远程视频监控技术方案高速公路施工现场远程视频监控系统通过在施工现场安装网络云台摄像机、网络硬盘录像机（录像存储)，采用宽带、3G/4G等方式将视频图像上传至高投集团服务器平台,再通过终端设备(PC或手机)远程访问现场视频图像，实现施工现场质量安全监控的可视化、网络化、及智能化。

根据高速公路施工现场网络宽带情况，划分为以下4大类。

并针对不同的类别制定不同的视频上传方案。

1。

施工现场驻地已安装宽带，且宽带接入点离云台摄像机安装位置较近（100米以内）.可采用网线直连的方式将视频图像接入NVR(用于本地视频录像存储)，NVR再通过施工驻地的宽带将视频上传至视频监控服务器平台。

对于部分网络带宽不够的施工现场需对宽带进行升级，保证电信的带宽在10M及以上,移动或联通的带宽在20M及以上.其系统方案如图1所示.图1.网线直连接入宽带上传视频2.施工现场驻地或旁边的项目部已安装宽带，但驻地宽带接入点离云台摄像机安装位置较远(100米以外）,可在宽带接入点和摄像机安装点各安装一个无线网桥，通过无线的方式将视频图像传至NVR,NVR再从宽带接入点将视频上传至视频监控服务器平台。

对于部分网络带宽不够的施工现场需对宽带进行升级，保证电信的带宽在10M及以上，移动或联通的带宽在20M及以上。

其系统方案如图2所示。

图2.无线网桥接入宽带上传视频3。

施工现场地处深山老林，目前无宽带,且远离村庄，无法安装宽带，但施工现场有4G信号的，摄像机先接入带4G模块的网络硬盘录像机，网络硬盘录像机再通过3G/4G无线方式将视频图像上传至视频监控服务器平台。

其系统方案如图3所示.图3。

3G/4G网络无线上传视频4. 施工现场地处深山老林，目前无宽带，远离村庄，无法安装宽带,且施工现场无4G信号的，可申请中国电信在附近安装3G/4G基站，通过使用4G网络硬盘录像机将视频图像上传至视频监控服务器平台。

其系统方案如图3所示.主要设备工程量清单：。

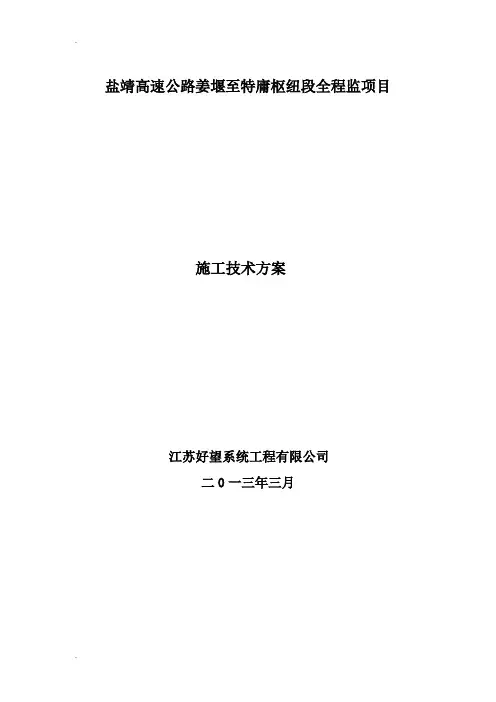

盐靖高速公路姜堰至特庸枢纽段全程监项目施工技术方案江苏好望系统工程有限公司二0一三年三月一基本概况江苏盐靖高速公路南起宁通高速公路广陵枢纽，北起沿海高速公路相连特庸枢纽，全长167.7 公里，其中泰州段长120.3 公里，盐城段长47.4 公里，双向四车道，设计时速100公里/小时；该条高速公路是江苏“四纵四横四连”干线公路的重要组成部分。

为了提升盐靖高速公路的管理和服务水平，江苏宁靖盐高速公路有限公司决定对盐靖高速进行道路监控手段的技术更新。

盐靖高速公路始于宁通高速公路广陵枢纽，终于沿海高速特庸枢纽，全长167.7km，全路设有1 个监控中心、1 个通信中心和17 个无人值守通信站，路基宽25.5m，双向4 车道。

盐靖高速去年已经实施了监控系统的数字化改造，各个收费站及服务区设置千兆网系统，提供千兆数据传输通道，建立了一套基于H.264 视频压缩格式的较为完善的数字视频监控平台，所有监控及收费图像均可以通过千兆网传输到姜堰监控中心。

同时在各处收费站预留全程监控外场视频的相关接口，可以将外场摄像机视频通过收费站的千兆以太网将图像上传至姜堰监控中心进行统一调度、控制。

一体化球形摄像机在监控中心通过数字视频管理平台可以反向控制，所有图像均可在收费站进行本地存储。

二全程监控摄像机设置方案根据目前高速公路实施全程监控系统的实际经验，一般在高速公路沿线按2 公里左右设置一台遥控摄像机。

通过遥控摄像机的变焦、旋转、仰俯等操作，基本可以实现全线无盲点覆盖。

因此，设计对盐靖高速公路全程监控系统亦按2 公里左右的间距设置遥控摄像机。

而目前盐靖高速公路在道路沿线的每个互通立交区域及服务区均设置了遥控摄像机，因此，新增的遥控摄像机要充分考虑与现有的摄像机布局相协调。

避免摄像机布置过密，但也要避免出现监视盲区。

同时，遥控摄像机的设置还要综合考虑现有光缆、通信管道分歧、供电电缆及供电管道的布置情况，尽量合理利用现有设施，节约建设成本，尽量避免或降低对现有交通设施的破坏，尽量不断交通及现有系统的正常运行。

高速公路视频监控方案一、项目概况1.1、XX高速公路基本情况XX高速公路西起X市，途经X、X，横贯X，穿越17个市、县、区，形成了横贯全省东西的综合运输大通道，加速了X立体交通格局的形成，为X多元化经济发展提供了有力的保障。

对X高速实行进行全程监控系统建设，将对全面推进交通现代化管理水平、预防道路交通事故、创建“平安大道”工作发挥重要的作用。

X高速公路全长318公里，路面结构为沥青混凝土，路面设计为双向四车道中间分割，分道行驶，设计时速100公里；路基宽度X以西为26米，X以东为23米，路基高出地面2.8米，每昼夜交通量可达4至5万车次。

道路两侧设有安全防护栏和隔离栅。

全线有特大桥4座、大桥9座、中桥15座、小桥28座、互通式立交桥13座、分离式立交桥32座、通道426道、收费站21处、养护工区和服务区各7个，并设有监控、通讯、自动化收费等设施。

1.2、网络现状目前，高速公路支队的六个大队与总队的联网采用ATM的组网方式，在总队原有的核心路由器上配置一块模块，通过光纤接入电信的ATM主干网络中。

各高速公路大队通过交换机和以太网口路由器，以2M帧中继的方式接入到总队的ATM 中。

1.3、交通事故情况X高速公路自建成至今，共发生交通事故117起，交通事故死亡33 人，伤38人。

二、现状分析X高速公路路宽约26米，设计时速为100公里/每小时。

但因其路况良好，沿途均没有安装测速设备，机动车超速行驶现象比较严重；出入口拥堵情况严重，并线抢道过程中剐蹭事故频发。

根据现场勘察及交通事故成因分析，X公路主要存在以下问题：（1）缺乏道路监控设施，路面交通秩序欠佳X高速公路路面宽阔，机动车长期占用超车道，违法超车，违法停车，强行并线，出入口违法倒车、逆行等驾驶违法行为较为严重。

加强道路监控设施的建设，能有效的遏制上述交通违法行为。

（2）缺乏车辆过往信息采集设备，对交通肇事逃逸打击力度小X高速公路公路自建成通车至今，共发生交通肇事逃逸多起，总体破案率较低。

高速公路监控系统施工方案
一、前言
随着交通运输行业的不断发展，高速公路的建设和管理也变得越来越重要。

为了提高高速公路的安全性和效率，监控系统的建设成为必不可少的一部分。

介绍高速公路监控系统施工方案。

二、目标
高速公路监控系统的建设旨在实现以下目标：1. 提升交通安全性；2. 提高交通流量和效率；3. 实现远程监控和管理。

三、系统架构
高速公路监控系统包括以下主要组成部分：- 监控摄像头：安装在合适的位置，用于监视道路情况；- 视频录像设备：用于录制监控摄像头的视频数据；- 控制中心：用于监控和管理整个监控系统。

四、施工步骤
1. 网络规划与布线
• 根据监控点位置和需求制定网络规划方案；
• 对高速公路进行布线规划，确保信号传输畅通。

2. 设备安装
• 安装监控摄像头和视频录像设备，保证其稳定性和可靠性。

3. 系统调试
• 对整个监控系统进行调试，确保各设备能正常工作。

4. 系统测试
• 进行系统测试，检验系统在不同情况下的实际效果。

5. 系统培训
• 进行系统培训，培训相关工作人员掌握系统操作和维护技能。

五、施工注意事项
1.安全第一：施工过程中要严格遵守安全规定，确保工作人
员和路面交通的安全。

2.环境保护：施工过程中要注意环境保护，不得破坏生态环
境。

3.资源利用：合理利用资源，降低监控系统建设成本。

六、总结
通过本文介绍的高速公路监控系统施工方案，可以更好地实现高速公路的安全管理和效率提升。

在未来的建设中，还可以根据实际情况进行调整和改进，以适应不断变化的交通需求。
