乐视TV超级电视S40维修手册
- 格式:pdf
- 大小:1.71 MB
- 文档页数:24
电视维修手册引言:电视是现代家庭中不可或缺的娱乐和信息传播工具,然而随着使用时间的增加,电视可能会出现各种故障和问题。
本手册旨在为用户提供一些简单的解决方案,以便在可能的情况下进行电视维修,节省维修时间和费用。
第一章电视无法开机1. 检查电源插座:确保电视插头牢固连接电源插座,同时检查插座是否正常供电。
2. 检查电视线缆:确保电视电源线没有断开或受损。
尝试用其他电器设备测试电视线缆以确定其是否正常工作。
3. 检查遥控器电池:更换遥控器电池,确保电池没有耗尽。
第二章电视无法接收信号1. 检查天线连接:确保室内或室外天线牢固连接到电视背面的天线接口上。
2. 调整天线位置:尝试移动天线的位置,以获取更好的信号接收。
可以尝试不同的方向或高度。
3. 检查信号源:切换信号源,例如从有线电视转到卫星电视,或者切换到其他信号源,以检查是否存在问题。
第三章彩色失真或图像模糊1. 调整亮度和对比度:根据个人喜好,适当调整电视背面或遥控器上的亮度和对比度设置。
2. 清洁屏幕:使用干净的柔软布轻轻擦拭屏幕,以去除灰尘或指纹。
3. 调整色彩设置:根据个人喜好,尝试调整电视菜单中的色彩设置,以获取更准确和清晰的图像。
第四章无声音或声音异常1. 调整音量设置:确保电视的音量设置合理,并且不是静音模式。
2. 检查音频线:确保音频线连接到电视和扬声器或音响设备上,并且线缆没有损坏。
3. 检查静音按钮:查看遥控器上是否有静音按钮被意外按下,将其取消。
第五章其他常见问题1. 遥控器无法使用:更换遥控器电池或将遥控器对准电视的红外接收器。
2. 电视自动关机:检查电视的睡眠定时器设置,确保它没有定时关闭电视。
3. 屏幕出现黑线或斑点:联系专业维修人员,因为可能需要更换屏幕。
结论:本手册提供了一些常见的电视故障和问题的解决方案,但复杂或严重的问题仍需寻求专业的电视维修人员的帮助。
在尝试维修电视时,务必关注个人安全,并确保遵循电视制造商提供的安全预防措施和建议。
www .jw 1 A 戸戸L -IAZOEO S40 Air s LED MtlSitS DC-DC 鶴工幅理躺修□李洪臣乐视S40 Air 型LED 液晶电视采用电源、背光二合一板,通电后输出12V 和30V 电压,前者 供给主板,经主板上的DC-DC 电路转换成5V 、3.3VJ.8V.1.2V 等电压,如图1所示。
tS ypc-pc1. 3.3Vsb 电压上电,开关电源输出的12V 电压加到U205(NB4GI )④、⑤脚,U205内部的PWM 电路工作,在⑥脚(外接储能电感L202)产生幅度约为12Vp-p 的脉冲(如图2所示),经U205内部续流二极管整流,C269、C270滤波产生3.3Vsb 直流电 压,供给CPUo2. 1.2V 、5V 、3.3V 、1.8V 电压二次开机后,CPU 输出3V 高电平开机信号(Vsb ),三极管Q205导通,P 沟道场效应管Q203、Q204的栅极(G )电压被拉低到2.2V,Q203、Q204导通,12V 电压分别加到U206⑨脚、U201①脚。
U201与U209外围电路相同。
这两块芯片得电工作,在⑥脚分别外接储能电感(L203.L204)产生幅度为llVp-p 的脉冲(如图3所示),经U201.U209内部续流二极管整流,及外部电容 (C210、C222、C225 和 C263、C215、C266 )滤波,产生1.2V 直流电压。
U206得电工作,在⑧脚(外接储能电感L201 )产生幅度约为12Vp-p 、周期为2|is 的脉冲(如图45VL201101 9 8卩6pADPE15U2061 I 2| 34I ±G1117-ADJI. 3V8VreleviSTon I19电叽才所示)o经U206内部续流二极管整流,C822、C1308、C236滤波,产生5V直流电压,分别加到三端稳压器U802、U202和U203的③脚,稳压后输出3.3V和1.8V电压。
LED显示屏维修资料判断问题必须先主后次方式的处理,将明显的、严重的先处理,小问题后处理。
短路应为最高优先级。
1、电阻检测法,将万用表调到电阻档,检测一块正常的电路板的某点的到地电阻值,再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同,若不同则就确定了问题的范围.2、电压检测法,将万用表调到电压档,检测怀疑有问题的电路的某个点的到地电压,比较是否与正常值相似,否则确定了问题的范围。
3、短路检测法,将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功能),检测是否有短路的现象出现,发现短路后应优先解决,使之不烧坏其它器件。
该法必须在电路断电的情况下操作,避免损坏表.4、压降检测法,将万用表调到二极管压降检测档,因为所有的IC都是由基本的众多单元件组成,只是小型化了,所以在当它的某引脚上有电流通过时,就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似,根据引脚上的压降值比较好坏,必须电路断电的情况下操作。
该方法有一定的局限性,比如被检测器件是高阻的,就检测不到了。
单元板故障:A。
整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口,测试卡红灯闪动则没有识别,检查灯板是否与测试卡同电源地,或灯板接口有信号与地短路导致无法识别接口。
(智能测试卡)3、检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注:主要检查电源与使能(EN)信号。
B。
在点斜扫描时,规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路.2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注:主信号。
C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D。
在行扫描时,两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。

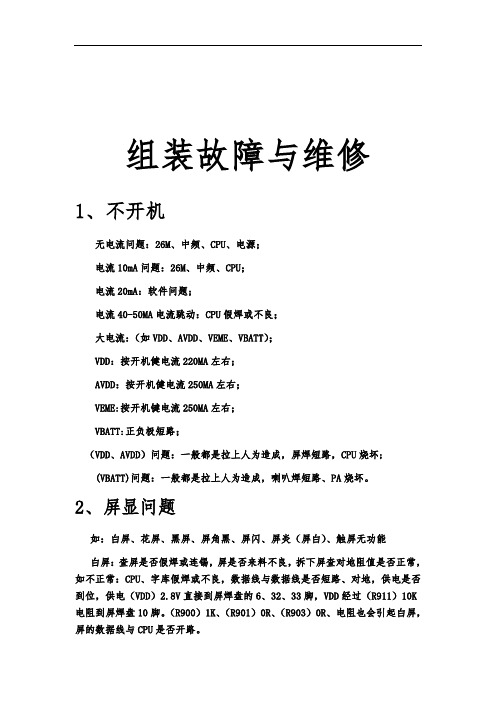

组装故障与维修1、不开机无电流问题:26M、中频、CPU、电源;电流10mA问题:26M、中频、CPU;电流20mA:软件问题;电流40-50MA电流跳动:CPU假焊或不良;大电流:(如VDD、AVDD、VEME、VBATT);VDD:按开机健电流220MA左右;AVDD:按开机健电流250MA左右;VEME:按开机键电流250MA左右;VBATT:正负极短路;(VDD、AVDD)问题:一般都是拉上人为造成,屏焊短路,CPU烧坏;(VBATT)问题:一般都是拉上人为造成,喇叭焊短路、PA烧坏。
2、屏显问题如:白屏、花屏、黑屏、屏角黑、屏闪、屏炎(屏白)、触屏无功能白屏:查屏是否假焊或连锡,屏是否来料不良,拆下屏查对地阻值是否正常,如不正常:CPU、字库假焊或不良,数据线与数据线是否短路、对地,供电是否到位,供电(VDD)2.8V直接到屏焊盘的6、32、33脚,VDD经过(R911)10K 电阻到屏焊盘10脚。
(R900)1K、(R901)0R、(R903)0R、电阻也会引起白屏,屏的数据线与CPU是否开路。
备“软件也会引起花屏:查屏是否假焊或连锡,屏是否来料不良,拆下屏查对地阻值是否正常,如不正常:CPU假焊或不良,数据线与数据线是否短路。
黑屏:查屏是否假焊,屏是否来料不良,查背光线,正级有5V左右电压,负级有1.2V左右电压,如电压不正常背光IC假焊或不良,如正负级都无电压,CPU假焊或不良。
屏角黑:查屏是否假焊或连锡,屏是否来料不良,背光IC假焊或不良。
屏炎(屏白):屏来料不良,CPU假焊或不良。
屏闪:查屏是否假焊或连锡,屏是否来料不良,背光不良。
触屏无功能:查屏的触摸线是否假焊或连锡,屏是否来料不良,量触摸线焊盘对地阻值是否正常,如无阻值(阻值不正常)触摸IC假焊或不良,如阻值正常:触摸IC不良、CPU不良。
备“IMEI号也会引起”。
3、铃声问题如:无铃声、铃声沙、铃声小无铃声:首先分清是一个喇叭无铃声还是两个喇叭无铃声,如是开机无铃声,查U202的线路,查喇叭是否来料不良,喇叭焊盘对地阻值是否正常,如无阻值查B214、B215是否假焊或不良,再查PA是否假焊或不良,如喇叭焊盘对地阻值正常查PA供电是否到位,拆下PA量第6脚VBATT供电,查铃声输入信号是否到位,从CPU到C266、R245、R241、到PA第一脚,再查CPU控制信号是否到位,控制信号经过R242到PA第5脚。
紐S40 Air液晶电鼷关电黼理隨与故關修□李洪臣乐视S 40 Air 型L E D 液晶电视的电源、背光 二合一板的型号为 715G 6998-P 01-001-003H ,其 开关电源实绘电路如图1所示。
220V 市电先经 C 9905、L 9901、C 9906、R 9901~R 9906、L 9902滤除高频干扰,再由HS 9901及C 9111-C 9114整流滤波,得到300V 直流电压, 通过开关变压器T 9101初级绕组N 1加在开关管Q 9101的漏极。
同时,220V 市电经HS 9901半波整流产生的直流电压,通过启动电阻R 9101、R 9103 送到电源芯片IC 9109( LD 7539E )⑥脚,电源起振, ⑤脚输出脉冲,开关管Q 9101工作,T 9101 N 2绕 组两端产生的交流电压经电阻R 9112限流,二极 管D 9103整流,电容C 9107滤波得到16V 电压 (开机后为19V ),通过二极管D 9109送到IC 9109⑥脚,以取代启动供电。
T 9101次级绕组N 4两端产生的交流,经二极管D 9105整流,电容C 9108、C 8601滤波后产生 30V 直流电压,供给背光电路;N 3绕组两端产生 的交流电压,经二极管D 9106、D 9107整流,电容C 9135滤波得到12V 直流电压,供给主板。
当12V 输出电压升高时,由R 9127、R 9129、R 9130组成的分压电路所得分压升高,即三端精密稳压块IC 9103(TL 431)R 极电压升高,则K 极 电压下降,光耦IC 9102①、②脚内接的发光二极 管发光增强,其③、④脚内接光敏管的导通程度加 深,IC 9109②脚电压下降,其⑤脚输出的驱动脉冲 电压占空比下降,则Q 9101在一个周期内的导通 时间变短,T 9101储能减少,次级输出电压下降, 达到稳定12V 输出电压的目的。
当12V 输出电压 下降时,其稳压过程与上述相反,输出的12V 电压I HS9901IC9144 C9104上 丄R 9104产X I I I 82^C 9111 C 9114 C 9113 C 911268 [1 68 u 68 u 1000pD 9109D 9103丄M 上K!T91011 ^1 >N 48l766rIC9109LED7539EGS 1|23%~|〇910722 m /IDSR9106 22工工。
液晶电视故障维修目前市场上的液晶电视从10″到55″大约有十多种规格。
同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。
国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。
液晶电视电路均采用模块化结构。
模块化是指将其中某部分或某几部分电路设计在一个电路板上。
液晶电视通常由信号处理板、AV 板、按键板、液晶屏、适配器或内置电源、DVD等组成。
首先看看液晶电视内部板块连接图:故障排除方法:图像类故障,基本上可以这样判断:a、如果故障与信号源有关(例如TV状态下出现;AV状态下不出现),则首先怀疑主芯片以前的部分;b、如果对所有图像及OSD屏显都异常,则怀疑LVDS信号以后部分(包括LVDS线路和TCON部分);c、特别的,如果屏幕出现竖线、竖带、或左右半屏异常,基本上是TCON部分的RSDS线附近的问题。
黑屏或白屏问题:a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。
b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号,来判断故障范围,如果正常,则怀疑后端的TCON部分;如果不正常,则检查前面的信号处理部分。
对于TCON部分检查,主要检查:关键点电压、RSDS线连接性。
故障具体分析:整机无电,显示黑屏液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。
如果出现三无故障时首先检查5V是否正常,如果不正常应检查待机电源电路,5V正常则检查数字板是否输出开机高电平,无高电平输出一般为数字板不良。
数字板有开机电平而无24V 12V 可以判断为电源板故障。
此时可以将电源拆下来单独修理。
维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载,在开机脚和5V间加470-1K电阻模拟开机,有输出,故障出在驱动板或高压板。
仍然没有24V 12V电压输出,故障出在液晶电源,测量大电容的电压是否为390V(无PFC功率因数电路的为300V)来判断这部分电路是否有故障。
电视机故障排除手册序言:本手册旨在为用户解决电视机故障问题提供指导和帮助。
在使用电视机过程中,有时会遇到各种故障,比如画面模糊、无法开机等。
本手册将为您提供常见故障的排除方法,以确保您的电视机能够正常运行。
一、电视机无法开机在使用电视机时,若遇到无法开机的情况,请按以下步骤进行排除:1. 确认电源是否已插好:首先检查电视机的电源插头是否已插紧,并确保插座正常工作。
2. 检查遥控器电池:将遥控器的电池取出并重新安装,确保电池极性正确,并检查电池是否已耗尽。
3. 检查电视机的电源线:拔出电视机的电源线,等待几分钟后再重新插入,确保电源线连接牢固。
4. 联系售后服务:若以上步骤均未解决问题,建议联系相关售后服务中心进行进一步检修。
二、电视机画面模糊当电视机画面出现模糊的情况时,可以尝试以下排除方法:1. 调整画面设置:进入电视机的菜单界面,选择“图像”或“画质”选项,调整亮度、对比度、锐度等参数,以获得更清晰的画面效果。
2. 检查天线信号:若使用天线接收电视信号,检查天线是否连接良好,并调整天线的位置和朝向,以获得更好的信号质量。
3. 清洁屏幕:使用干净柔软的布轻轻擦拭电视屏幕,去除可能影响画面清晰度的灰尘和污渍。
4. 检查信号源设备:若连接了其他设备(如DVD播放机或游戏机),检查其连接线是否插紧,并确保设备输出的信号质量良好。
三、电视机无法接收到信号当电视机无法接收到信号或显示“无信号”的提示时,您可以尝试以下方法:1. 调整输入源:按下电视遥控器上的“输入”或“Source”按钮,选择正确的输入源,以确保接收到正确的信号。
2. 检查信号线连接:检查电视机与信号源设备之间的连接线是否插紧,并确保连接线的接口没有损坏。
3. 检查信号源设备:若使用外部设备(如有线电视盒或游戏机),检查其是否正常工作,可以尝试重新启动设备或按下相关的复位按钮。
4. 联系相关服务提供商:若以上方法均无法解决问题,建议联系相应的服务提供商或售后服务中心进行咨询和处理。
液晶电视维修资料大全液晶电视维修资料大全1 2 3 4 51、白光栅,有伴音(15AAB/8TT1机芯)ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网创维液晶电视检修:通电开机,发现屏幕为白屏,但有伴音,分析此故障为液晶屏没有工作所致造成,查显示屏之+5V供电及行、场信号,发现没有+5V供电,查线路为主板L21,+5V供电ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网电感开路更换后OK!ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网2、没有光栅,有伴音(20AAA/8TT1机芯)ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网创维液晶电视检修:开机后发现在强光下隐约可见图像,分析认为本机为背光灯未工作所致,拆机后通电后发现背光板没有高压产生,查背lg电视机光板供电及背光控制电平,用万用表测主板J6处电ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网压。
1脚供电12V也很,但5脚在时ON应该为+5V高电平,此时却始终为0V。
顺线路查控制电ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网路,J6之第5脚通过R52/1K贴片电阻接CPU-KS88C4504之第22脚,用表测CPU第22脚为+5Vks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网电压,R52/1K电阻一端有+5V,另一端为0V,断电后测该电阻已经开路了,更换后一切也很。
ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网3、死机:(15AAB/8TT1机芯)ks4中国家电检修资料网,家电检修网,家电检修资料网- 中国最大之家电检修资料大全网创维液晶电视检修:插上电源指示灯不亮,测主板已有lg电视机+5V电压输出,查CPU电路,测CPU-KS88C4504之第12脚、第5脚、第53脚供电均也很,测CPU晶振Y2-10M也已经起振,后测复位脚第19 脚电压,也很应该为高电平,而此时为0V,查复位电路及其外围,复位电路是由一个IC(Q3-DS1813)产生之,查Q3-DS1813之供电也很,而复位输出端却为0V,更换Q3-DS1813后也很。
乐视TV 超级电视●Letv S40维修手册V1.0拟制日期评审日期修订记录版本号日期作者修订描述V1.0 初稿完成目录1. 产品简介 (2)2. 产品技术规格 (2)3. 维修指南 (4)3.1 文档使用说明 (4)4. 维修注意事项及维修使用的工具 (4)4.1 维修注意事项 (4)4.2 维修使用的工具 (5)5. LETV-S40主板介绍 (6)5.1 LETV-S40主板原理框图 (6)5.2 LETV-S40主板实物图 (7)6. LETV-S40主板维修介绍 (8)6.1常见故障判别与维修 (8).6.1.1 开机问题 (8).6.1.2电视画面停留在开机LOGO (11).6.1.3网络连接问题 (11).6.1.4电视画面正常,无声音 (12)6.2功能单元 (13)6.2.1 ATV问题 (13)6.2.2 PC问题: (14)6.2.3 HDMI问题: (16)6.2.4 AV_IN问题: (16)6.2.5 AV_OUT问题: (17)6.2.6 YPBPR问题: (18)6.2.7 同轴问题: (19)6.2.8 USB无法连接 (19)6.3 遥控问题 (22)6.3.1 不遥控 (22)6.3.2遥控距离短,遥控角度小 (22)1.产品简介(加入整机的机构图片整理)2.产品技术规格硬件芯片Processor(处理器):MSD6A801FVA。
DRAM(内存):1GB, DDR3。
FLASH:4GB Flash。
网络接口以太网口:1个10/100自适应以太网口,RJ45,需明确标识为“网络”。
Wi-Fi:802.11 b/g/n。
音频接口数字音频接口:SPDIF。
耳机接口:EARPHONE。
视频接口HDMI接口:3个HDMI接口,面板标示为 "HDMI"。
VGA接口:1个VGA接口,面板标示为“PC“。
AV接口:1个AV接口,面板标示为“AV “。
ATV接口:1个ATV接口,75Ω外接端子,面板标示为“ATV”。
YPbPr接口:一出三个接口,面板标示为“YPbPr”。
AV out 接口一出三个接口。
其他接口USB2.0接口:3×USB。
SD卡接口:1×SD。
遥控器接口:红外接口。
环境要求噪音:<25dB工作温度:温度为-10℃~40℃的环境。
说明:芯片的正常工作温度最高为70度,同时发热量较大,在环境温度超过40度时,芯片将接近临界温度,容易发生不稳定情况。
工作湿度:5% - 95%。
控制面板电源开关按键:电源开关设计在机体右侧下方。
电源管理:软件配套的电源管理。
LED状态显示:LED指示电源/待机、红外,均放置在前面板。
电源/功耗电源:AC 220/110V(范围90-264V);50/60Hz(范围47-63Hz)。
功耗:<10W(不外接USB设备情况下)。
待机功耗:<0.5W。
指示灯电源指示灯:红(待机);绿(工作);断电指示灯灭。
红外指示灯:为红色,当有遥控按键按下时会闪烁。
网络指示灯:红(网络断开);绿(网络连接)。
尺寸机身净重3.维修指南3.1 文档使用说明此文档用于指导乐视TV公司最高授权网点维修技术人员对乐视TV公司产品进行维修服务。
此服务手册只能提供给乐视TV公司已授权的维修服务网点及公司使用,并且内容为保密信息。
虽然我们尽可能地确保此文档的精确性,但仍可能有错误出现。
如果有你发现任何错误或有更多的建议,请与乐视TV客服人员联系。

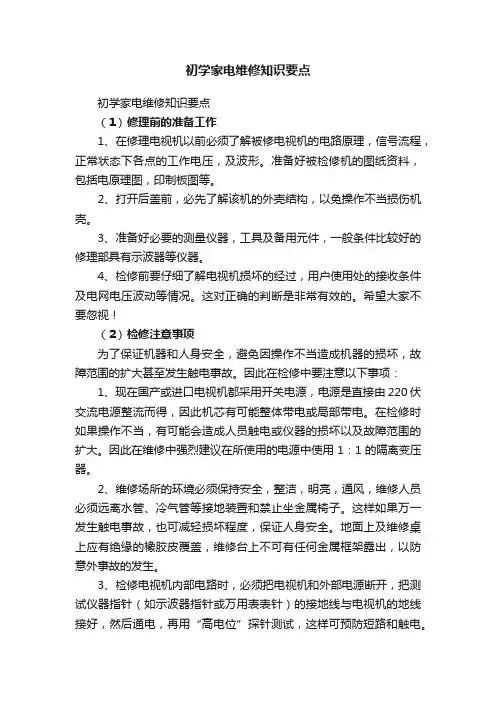

4.维修注意事项及维修使用的工具4.1 维修注意事项A:整机维修时请注意保管好机器配件及拆机螺丝等器件,维修完成后整机需要包装完整测试正常后才可以入库。
B:整机维修时请保护好外壳,不要刮伤机器外壳,影响外观。
C:拆机时先拆底部螺丝,再拆主板。
D:不要使用高于直流12V的电源接入到机器电源口。
4.2 维修使用的工具A:十字和一字螺丝刀、套筒螺丝刀B:数字万用表或指针式万用表C:数字示波器D:恒温电烙铁E:焊锡丝F:串口线G:U盘5.LETV-S40主板介绍5.1 LETV-S40主板原理框图※以上是LETV-S40原理框图5.2 LETV-S40主板实物图6.LETV-S40主板维修介绍6.1常见故障判别与维修在维修前,请先目测主板是否有意外短路,断路等情况(特别是电源对地的短路,容易烧坏电源系统),检查电视内各接口的连接方式是否正确,连接效果是否良好,在确保屏为正常的状态进行维修。
.6.1.1开机问题A:液晶电视不开机,电源指示灯不亮,电视画面不显示,有可能造成此现象的原因如下:※电源供电不良【检查电源线是否连接OK,主板供电是否正常,若没有供电电压,则可判定电源板损坏】※PCB主板不良【检查主板上供电是否正常,测量几个主要供电电压及复位电路,如果有异常则修复,若怀疑主芯片U10坏,可通过拆换主芯片的方式消除此故障】※软件不良【更换已经烧好程序的FLASH或者通过串口更换FLASH软件,或者重新开机正常后通过U盘或者SD卡刷新软件】注:关键点电压:TP1:5V, TP9:3.3V, TP4:5V, TP5:12V,TP8:2.5V,TP10:3.3V, TP7:1.5V, TP3:1.2V,电压异常则检查该部分电路。
电源部分电路见下图:以上方法不能修复返回工厂维修。
B:通电开机,黑屏,电源指示灯先亮红灯后变绿灯,电视无显示,但有声音且电视背光亮,造成此现象的原因如下:※屏线不良【确认屏线是否损坏,如果线材良好,检查连接是否正确,接触是否良好,可通过正确的的插拔方式消除该故障】C:液晶电视开机白屏,有可能造成此现象的原因如下:※屏线不良【确认屏线是否损坏,如果线材良好,检查连接是否正确,有异常则修复】※屏电压异常【检查屏电压是否正常,尝试重新复位或者重新升级软件,若屏电压为低,那么查看决定屏电压输出的开关管Q10或Q11是否已经损害,如果已经击穿,更新新的开关管可排除故障现象】以上方法不能修复返回工厂维修。
.6.1.2电视画面停留在开机LOGOA:通电开机,电视画面一直停留在开机LOGO,有可能造成此现象的原因如下:※软件不良【通过串口查看机器启动时的打印信息,与好机器对比打印信息,更换已经烧好程序的FLASH或者通过串口更换FLASH软件,或者重新开机正常后通过U盘或者SD卡刷新软件】注:此问题一般均属于软件不良导致,如果更换FLASH不能修复返回工厂维修。
.6.1.3网络连接问题A:无线网络WIFI不能连接※无线WIFI密码及网络设置异常,即IP地址设置等,请参照用户手册设置。
※软件不良【更换已经烧好程序的FLASH,或者通过U盘或者SD卡刷新软件】※WIFI模块及天线不良,测量主板接WIFI模块端口J16供电是否正常,L13两端为5V,上述方法检查无异常。
更换WIFI模块及天线。
B:有线网络不能连接※检查网线连接及网络设置,请参照用户手册设置。
检查主板网络接口U21及网口变压器J300及外围。
※软件不良【更换已经烧好程序的FLASH,或者通过U盘或者SD卡刷新软件】.6.1.4电视画面正常,无声音A:开机图像正常,无音。
有可能造成此现象的原因如下:※静音设置【在音频输入正常时存在mute操作,重新设置音量即可】※喇叭及功放相关【检测喇叭接口J1是否有信号输出,若正常,更换喇叭即可。
否则检测功放的第3、12脚是否有信号输入,若正常,检查功放供电相关或更换功放】※主控IC 【检测芯片是否有信号输出,检查主控IC与功放之间的线路,无信号输出,请更换主控IC】功放部分电路图如下。
6.2功能单元6.2.1 A TV问题A: ATV不搜台,维修过程如下:【先检查外部射频信号输入是否正常,检查ATV供电部分No.2 pin of U14是否有3.3V,若无则检修U15的电源部分,若有可检查No. 9,10 pin of U14 I2C时钟和数据是否正常,检查No.5/6 pin of U14 中频信号是否正常,若正常请检查带通滤波器BPF电路及与主控IC外部相关是否OK,或更换高频头进行故障现象排除】以上方法不能修复返回工厂维修。
TUNER电路图如下所示:B: ATV模式下,有图像无声音。
维修过程如下:【检查在AV和PC模式下声音是否正常,若无请参考<6.1.4电视画面正常,无声音>进行维修,否之,请更换高频头】6.2.2 PC问题:A:无信号:※连接不良【请检查VGA线材是否正常,接触是否良好】※行场信号【请检查No.13,14pin of VGA信号是否正常,与主控IC 之间的网络是否正常,有异常则修复】下图为VGA部分电路:B:图像不在屏幕中央:【请使用自适应调节功能auto-adjust operation或刷新软件】C:色彩不正常:※连接不良【请检查VGA线材是否正常,接触是否良好】※RGB 【请检查RGB三色信号是否输入正常,若正常请重置系统图像设置,若不正常请检查RGB信号输入网络】D:画面抖动:※行场信号不正常【请检查VGA行场信号是否稳定正常,若正常请调出OSD菜单设置及检查输入模式是否正确,若行场不正常请检查行场信号的网络电路】6.2.3 HDMI问题:A:无图像,造成此现象的原因如下:※连接不良【请检查线材是否良好,接触是否足够正常,有异常则更换HDMI线材】※输入不良【请检查在PC模式下是否有声音输出,若无请参照<6.1.4电视画面正常,无声音>进行维修,排除故障,若有声音输出,请检查HDMI输入至主控IC U10之间的线路】B:有图像,无声音。
维修流程如下:【请检查在PC模式下是否有声音输出,若无请参照<6.1.4电视画面正常,无声音>进行维修,排除故障,若有声音输出,请检查HDMI输入至主控IC U10之间的线路】6.2.4 AV_IN问题:A:无信号:【检查连接线材是否良好,检查是否将音频线误插入视频线端口】B:有图像无声:【检查R151及R128至主芯片IC之间的线路,并参照<6.1.4电视画面正常,无声音>进行维修处理】AV1为视频信号,HD_LIN,HD_RIN分别为左右声道的音频信号。
6.2.5 AV_OUT问题:A:无信号:【请检查线材是否良好,线序是否正确,另AV_OUT只在ATV、AV模式下才有输出】部分原理图如下:CVBS1_OUT为芯片端输出视频信号,Q18,Q17损坏或贴片不良易造成无影响输出。
AV_AUOUTL1, AV_AUOUTR1为AVOUT 的音频信号。
若芯片端无输出,考虑更换FLASH软件或更换主芯片U10。
6.2.6 YPBPR问题:A:无信号:【检查外部输入信号是否正常,检查主芯片和晶振电路,晶振Y1是否频偏严重,可通过更换晶振来消除此故障】B:色彩异常:※连接不良【请检查线材是否良好,通过拔插线材可判断哪一条线路不正常,更换线材即可】※ PCB不良【请检查输入端与主芯片之间的电路】6.2.7 同轴问题:A:无输出:【此部分电路器件较少,检查芯片端输出是否正常,若无输出刷新软件或更换主IC】6.2.8 USB无法连接A:由于软件加载读取较慢,可尝试重新拔插改善。
