东方雨虹SBS防水及屋面防水等级电子教案

SBS改性沥青卷材屋面防水施工方案第一章概述1.1编制原则1.1.1根据施工现场所处的地理位置、施工环境、工程特点，结合我方的施工能力、技术水平及施工经验，选用先进、成熟的施工工艺技术，按照优质、安全、快速、经济的原则，建立相应的保证体系和编制科学合理的施工组织计划。

1.1.2在保证业主工期及质量的前提下，以有关施工及验收规范为依据，结合施工现场实际情况，编制切实可行、技术先进、经济合理的施工组织设计。

1.2编制依据1.2.1规范标准1.2.1.1《建筑工程施工质量验收统一标准》GB-2001；1.2.1.2《北京市建筑工程施工安全操作规程》（DBJ01-62-2002；1.2.1.3屋面工程质量验收规范条文说明GB-2002；1.2.1.4《屋面防水施工技术规程》DHJ0193-2004；1.2.1.5国家及本市其他有关规定；1.2.2施工现场实际情形、施工手段、施工单元实力及材料供应情形。

1.3工程概略本工程为XXX部分教学行政用房屋顶防水工程，施工项目主要为学生宿舍1、2、3号楼屋顶防水；教学楼A座西侧（315室屋顶一列）；食品系锅炉房。

工程建设规模3500㎡。

招标人：工程地点：昌平区回龙观镇第二章施工总体部署2.1施工原则2.1.1采用先进施工技术和施工设备，严格管理，确保工程质量。

2.1.2施工进度计划安排合理、高效，施工工序划分科学合理，协调统一，确保工期目标实现。

2.2施工管理目标2.2.1总体目标：以“一流的配套统筹安排、一流的技术措施指导、一流的施工速度、一流的质量管理，创“用户满意”工程。

2.2.2质量目标：分部分项工程一次交验合格率100%。

2.2.3文明安全目标：强化现场文明施工管理，确保达到文明安全工地标准。

2.2.4工期目标：严格确保甲方要求的工期目标。

针对本工程实际情形，我单元将施工职员统一管理、统一协调。

2.3施工组织机构及职责为保证本工程现场管理有序，且能实现工期、质量、安全、文明施工等各项目标，我单位将安排具有同类工程施工经验的项目经理，并安排经验丰富的主任工程师担任技术负责人，共同负责该工程计划、组织、指挥、协调和控制；根据本工程的工期目标和质量目标精心组织施工。

SBS屋面防水施工方案本工程为框架剪力墙结构住宅楼，屋面为现浇结构找坡屋面，采用SBS防水卷材，屋面防水等级为Ⅲ级。

一材料进场1.订购上海东方雨虹防水材料有限公司的弹性体改性沥青防水卷材。

2.材料进场后，由材料员先检查产品质量证明书，并将抽检的卷材开卷，进行规格和外观质量检验，待全部指标达到规定时，再取样送检测中心进行物理性能检验。

指标全部合格后，将卷材储存于阴凉通风的室内备用。

二施工准备1.基层与凸出屋面的管道和水落口连接处，均做成半径为50㎜的圆弧。

2.清理水泥砂浆找平层屋面表面，预防出现疏松、起砂等现象。

3.对操作工人进行详细的安全及施工技术交底，使每个工人都分工明确，职责分明。

4.对屋面细部结构处应认真填嵌封油膏。

三施工要点1.基层处理：涂满一道基层处理剂，要求涂刷均匀一致，待处理剂干燥后再进入下道工序。

2.细部构造处理，对管根、水落口等易发生渗漏的部位，在其中心200㎜范围内，均匀涂刷一层胶粘剂，厚度为1㎜。

3.热溶法铺贴卷材：用喷灯加热基层及卷材，距离应适中，一般距卷材500㎜，与基层夹角为50度。

当卷材表面沥青熔融至黑色发亮时，立刻滚卷卷材，卷铺时及时排除卷材下面的空气，使其平整，预防出现皱褶现象。

4.卷材接缝部位处理：热溶接缝前，先将卷材表面的隔离层溶化，搭接缝热溶以溢出热溶的改性沥青为控制度，趁卷材尚未冷却时，用小平铲封刮接口，再用喷灯均匀密实封闭。

四部位节点防水处理1.屋面：由于本工程屋面坡度为2%，防水卷材应垂直铺贴。

采用热溶法铺贴卷材，先进行基层处理，待处理验收合格后，用喷灯加热基层及卷材，卷材间距500㎜，与基层夹角为50度。

当卷材表面沥青熔融至黑色发亮时，立刻滚卷卷材，卷铺时及时排除卷材下面的空气，使其平整，预防出现皱褶现象。

2.老虎窗（如有）：该处防水处理的重点部位是平台与斜屋面交接处、砼侧墙与斜屋面交接处，故针对该位置进行基层处理。

先对找平层进行处理，然后涂满一道基层处理剂，涂刷均匀，待处理剂干燥后再采用热溶法铺贴卷材。

SBS 改性沥青卷材屋面防水施工方案第一章概述1.1 编制原则1.1.1 依据施工现场所处的地理地点、施工环境、工程特色，联合我方的施工能力、技术水平及施工经验，采用先进、成熟的施工工艺技术，依照优良、安全、迅速、经济的原则，成立相应的保证系统和编制科学合理的施工组织计划。

1.1.2 在保证业主工期及质量的前提下，以有关施工及查收规范为依照，联合施工现场实质状况，编制确实可行、技术先进、经济合理的施工组织设计。

1.2 编制依照1.2.1 规范标准1.2.1.1 《建筑工程施工质量查收一致标准》GB 50300-2001；《北京市建筑工程施工安全操作规程》（DBJ01-62-2002；屋面工程质量查收规范条则说明GB50207-2002；1.2.1.4 《屋面防水施工技术规程》DHJ0193-2004；国家及本市其余有关规定；1.2.2 施工现场实质状况、施工手段、施工单位实力及资料供给状况。

1.3 工程概略本工程为北京农学院部分教课行政用房子顶防水工程，施工项目主要为学生宿舍1、2、3 号楼屋顶防水；教课楼A座西侧（315 室屋顶一列）；食品系锅炉房。

工程建设规模 3500 ㎡。

招标人：工程地址：昌平区回龙观镇第二章施工整体部署2.1 施工原则2.1.1 采用先进施工技术和施工设备，严格管理，保证工程质量。

2.1.2 施工进度计划安排合理、高效，施工工序区分科学合理，协调一致，保证工期目标实现。

2.2 施工管理目标2.2.1 整体目标：以“一流的配套兼顾安排、一流的技术举措指导、一流的施工速度、一流的质量管理，创“用户满意”工程。

2.2.2 质量目标：分部分项工程一次交验合格率100%。

2.2.3 文明安全目标：增强现场文明施工管理，保证达到文明安全工地标准。

2.2.4 工期目标：严格保证甲方要求的工期目标。

针对本工程实质状况，我单位将施工人员一致管理、一致协调。

2.3 施工组织机构及职责为保证本工程现场管理有序，且能实现工期、质量、安全、文明施工等各项目标，我单位将安排拥有同类工程施工经验的项目经理，并安排经验丰富的主任工程师担当技术负责人，共同负责该工程计划、组织、指挥、协调解控制；依据本工程的工期目标和质量目标精心组织施工。

东方雨虹室内防水产品手册1. 引言本手册介绍了东方雨虹公司的室内防水产品系列，为用户提供了详细的产品信息和使用指南。

室内防水是现代建筑中重要的一项工程，能够有效地防止水分渗透和漏水问题。

东方雨虹作为中国领先的建筑材料制造商，为市场提供了优质可靠的室内防水产品。

2. 产品概述东方雨虹室内防水产品系列包括涂料型防水材料、卷材防水材料和胶粘剂。

涂料型防水材料适用于室内地面和墙面，具有防水、耐磨、耐候、耐化学品等优点。

卷材防水材料适用于室内地下室、浴室、厨房等区域，采用特殊的结构和材料，确保可靠的防水效果。

胶粘剂是室内防水工程中不可或缺的材料，用于粘接涂料和卷材防水材料，保证其牢固度和密封性。

3. 产品特点3.1 涂料型防水材料•耐久性：东方雨虹的涂料型防水材料具有长寿命和持久性的特点，能够有效地保护建筑物免受水分侵害。

•耐磨性：涂料型防水材料具有优良的耐磨性能，适用于公共场所和高人流区域的地面和墙面防水处理。

•耐化学品：涂料型防水材料能够抵抗一些常见化学品的侵蚀，确保建筑物长期防水效果稳定。

•耐候性：涂料型防水材料能够在各种气候条件下使用，无论是寒冷的冬天还是酷热的夏天，都能提供可靠的防水效果。

3.2 卷材防水材料•强度和柔韧性：卷材防水材料采用高强度的纤维材料，同时具有良好的柔韧性和可塑性，能够适应建筑物表面的不规则形状。

•抗渗透性：卷材防水材料拥有较高的抗渗透性能，能够有效地抵抗水分渗透和漏水问题。

•耐腐蚀性：卷材防水材料具有良好的耐酸碱和耐腐蚀性能，能够在恶劣环境中保持防水效果。

•施工便捷：卷材防水材料采用卷装形式，施工简单方便，能够提高工程的效率和质量。

3.3 胶粘剂•牢固性：东方雨虹胶粘剂具有较高的粘接强度和牢固性，能够确保涂料型防水材料和卷材防水材料的稳固粘接。

•密封性：胶粘剂能够提供良好的密封性，有效地防止水分渗透，确保室内防水效果。

•耐候性：胶粘剂具有优异的耐候性能，能够应对各种气候条件下的温度变化和紫外线照射。

东方雨虹防水系统介绍1、东方雨虹防水系统:住宅防水系统住宅防水系统构成地铁防水系统地铁防水系统构成门洞丽便田本上更防才.林鹿足 找平提坡层 锢西混捻土楼废卫生间区间隧道 （矿山法 隧道）—二我和附—日耳囱币混国士保犷房 一防水层-2 W - M 他/”如别fc 钟剌无鲂布EVA 防水板 三ECB 防水板 三HDPE 自粘胶膜三1.5mm防水材料: SPU 聚氨酯三HCA 丙烯酸三JSA 聚合物水泥基三1.5mm PMC 防水灰浆 粘结材料:瓷砖粘结胶、瓷砖勾缝基垫片 射钉 无纺布 粘结胶带玻纤网格布 止水条 堵漏宝一耳期变# —府水层 — 峋:，“盛典鲂料刹天蛀帮—：弟对我铁路防水系统铁路防水系统构成而空也娶皇蜉帮福赢混I赢器雇系统材料构成套材料桥梁桥面铁路涵洞垫片射钉无纺布粘结胶带防水系统示意图（双面砂）三4.5mm；2、SPU-361高弹聚氨酯三2mm3、SPU-351喷涂聚脲三2mm 渔。

付孔舐号BPS-201EVA防水板三1.5mmECB防水板三1.5mmPVC防水板三1.5mmHDPE自粘胶膜三1.5mm索引号区域材料类型辅助配辞石里谑授I粒轨） ,盅般王葆牙联示透水性的水.县1、RWB-801高聚物改性沥青BPS-2031、RWB-801高聚物改性沥青4mm；2、SPU聚氨酯三2mm铁路隧道种植防水系统道桥系统公路防水系统构成XXX 防水系统 格式构成：1、系统描述；包含材料处理剂、主材、构成，产品特点、施工工具、包装储运及运输等2、规格分类；包含厚度信息，胎基信息，覆面信息，重量信息，宽长信息等，可列表说明3、系统构成：简图说明，包含基层处理剂材料、防水主材、压条固定，密封材料等4、适用范围：文字+图片说明（建筑类型图片）5、施工工艺：列出工艺流程，每个流程配图片最佳；6、施工要点：主要阐述主要流程过程中影响质量的技术说明；7、经典案例：图片说明系统材料构成材料应用辅助配 套材料1、膈气层PE 三0.5mm 固定件2、保温层（按设计） 压条 2、TPO- PMT3030.三 1.2mm密封膏 粘结胶带1、膈气层PE 三0.5mm 固定件2、保温层（按设计） 压条3、TPO- PMT3020.三 1.2mm密封膏 胶带粘结胶区域俣至找平息工业厂房 混凝土屋 面系统工业厂房 钢结构屋 面系统。

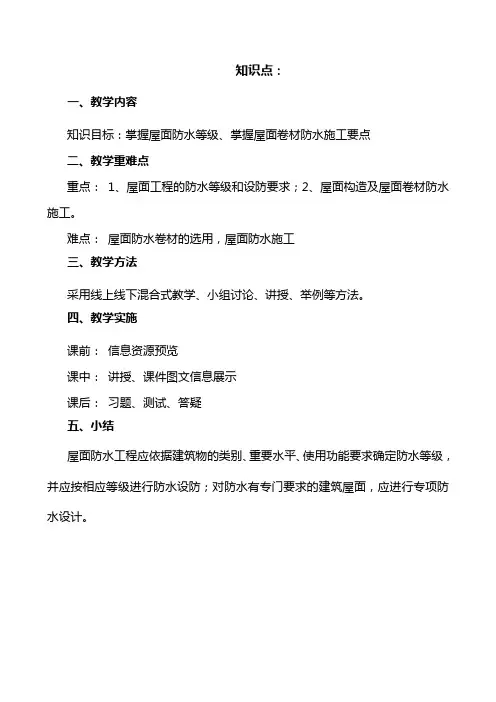

知识点：
一、教学内容
知识目标：掌握屋面防水等级、掌握屋面卷材防水施工要点
二、教学重难点
重点：1、屋面工程的防水等级和设防要求；2、屋面构造及屋面卷材防水施工。

难点：屋面防水卷材的选用，屋面防水施工
三、教学方法
采用线上线下混合式教学、小组讨论、讲授、举例等方法。

四、教学实施
课前：信息资源预览
课中：讲授、课件图文信息展示
课后：习题、测试、答疑
五、小结
屋面防水工程应依据建筑物的类别、重要水平、使用功能要求确定防水等级，并应按相应等级进行防水设防；对防水有专门要求的建筑屋面，应进行专项防水设计。

防水方案东方雨虹公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]金苹果公学中德英伦联邦校区-中学防水工程施工方案四川东方雨虹防水工程有限公司地址：成都市武侯区武侯大道双楠段503号5楼邮编：610041电话：传真：网址：目录一、编制依据和原则编制依据：《地下工程防水技术规范》（GB50108-2008）《地下防水工程质量验收规范》（GB50208-2011）《弹性体改性沥青防水卷材》（GB18242-2008）《耐根穿刺改性沥青防水卷材》（Q/SY YHF 016-2015）《种植屋面用耐根穿刺防水卷材》（JC/T1075-2008）《聚合物水泥防水涂料》（GB/T 23445-2009）编制原则：设计：遵循“等级设防、防排结合、因地制宜、综合治理”的原则施工：遵循“精工实料、注重细部、质量第一、系统管理”的原则本施工方案经建设单位、建筑设计单位审核批准后的方能成为正式的施工文件。

二、防水方案及施工方法本工程地下室顶板防水层拟采用2mm厚JS聚合物水泥防水涂料II型一道+“雨虹”牌4 mm 厚耐根穿刺SBS改性沥青防水卷材一道。

地下室底板、侧墙拟采用“雨虹”牌4 mm 厚SBS改性沥青防水卷材（II型）一道做防水层。

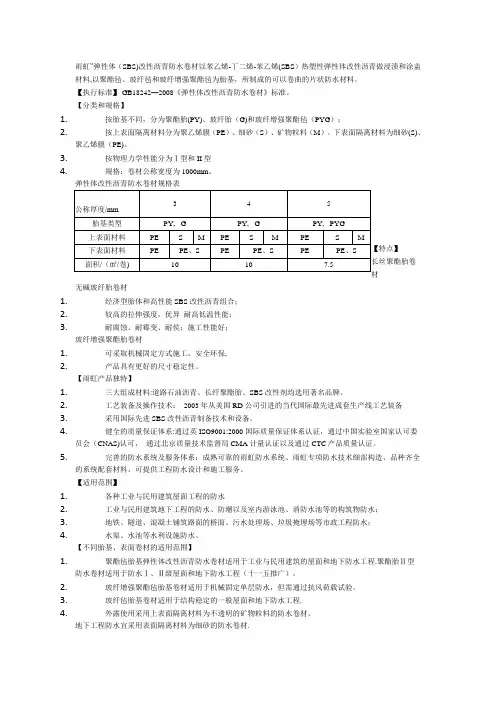

防水结构层次示意图如下所示（详见设计图）1、耐根穿刺防水卷材介绍a产品介绍“雨虹”牌ARC聚合物改性沥青耐根穿刺防水卷材是以长纤聚酯纤维毡、特殊复合铜胎基或铜箔胎基为卷材胎基，以添加进口化学阻根剂的SBS改性沥青为涂盖材料，两面覆以聚乙烯膜、细砂或矿物粒料为隔离材料制成的改性沥青卷材。

b分类和品种规格表1、ARC耐根穿刺沥青防水卷材规格规格：卷材公称宽度为1000mm。

基本性能符合企标Q/SY YHF 016-2015《耐根穿刺改性沥青防水卷材》。

应用性能复符合JC/T1075-2008《种植屋面用耐根穿刺防水卷材》d产品特点1、具有防水和阻止植物根穿透双重功能，能够承受植物根须穿刺，长久保持防水功能；2、既防根穿刺，又不影响植物正常生长；3、可形成高强度防水层，抵抗压力水能力强，并耐穿刺、耐咯破、耐撕裂、耐疲劳；4、抗拉强度高，改性沥青涂盖层厚度大，对基层收缩变形和开裂的适应能力强；5、优异的耐高低温性能，冷热地区均适用；6、耐腐蚀、耐霉菌、耐候性好；7、热熔法施工，施工方便且热接缝可靠耐久。
