基于ADAMS的悬架系统动力学仿真分析与优化设计一、概述本文以悬架系统为研究对象，运用多体动力学理论和软件，从新车型开发中悬架系统优化选型的角度，对悬架系统进行了运动学动力学仿真，旨在研究悬架系统对整车操纵稳定性和平顺性的影响。

文章提出了建立悬架快速开发系统平台的构想，并以新车型开发中的悬架系统优化选型作为实例进行阐述。

简要介绍了汽车悬架系统的基本组成和设计要求。

概述了多体动力学理论，并介绍了利用ADAMS软件进行运动学、静力学、动力学分析的理论基础。

基于ADAMSCar模块，分别建立了麦弗逊式和双横臂式两种前悬架子系统，多连杆式和拖曳式两种后悬架子系统，以及建立整车模型所需要的转向系、轮胎、横向稳定杆等子系统，根据仿真要求装配不同方案的整车仿真模型。

通过仿真分析，研究了悬架系统在左右车轮上下跳动时的车轮定位参数和制动点头量、加速抬头量的变化规律，以及汽车侧倾运动时悬架刚度、侧倾刚度、侧倾中心高度等侧倾参数的变化规律，从而对前后悬架系统进行初步评估。

1. 悬架系统的重要性及其在车辆动力学中的作用悬架系统是车辆的重要组成部分，对车辆的整体性能有着至关重要的作用。

它负责连接车轮与车身，不仅支撑着车身的重量，还承受着来自路面的各种冲击和振动。

悬架系统的主要功能包括：提供稳定的乘坐舒适性，保持车轮与路面的良好接触，以确保轮胎的附着力，以及控制车辆的姿态和行驶稳定性。

在车辆动力学中，悬架系统扮演着调节和缓冲的角色。

当车辆行驶在不平坦的路面上时，悬架系统通过其内部的弹性元件和阻尼元件，吸收并减少来自路面的冲击和振动，从而保持车身的平稳，提高乘坐的舒适性。

同时，悬架系统还能够根据车辆的行驶状态和路面的变化，自动调节车轮与车身的相对位置，确保车轮始终与路面保持最佳的接触状态，以提供足够的附着力。

悬架系统还对车辆的操控性和稳定性有着直接的影响。

通过合理的悬架设计，可以有效地改善车辆的操控性能，使驾驶员能够更加准确地感受到车辆的行驶状态，从而做出更为精确的操控动作。

毕业设计（论文）题目：基于ADAMS/Car的汽车悬架系统动力学建模与仿真分析毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日指导教师评价：一、撰写（设计）过程1、学生在论文（设计）过程中的治学态度、工作精神□优□良□中□及格□不及格2、学生掌握专业知识、技能的扎实程度□优□良□中□及格□不及格3、学生综合运用所学知识和专业技能分析和解决问题的能力□优□良□中□及格□不及格4、研究方法的科学性；技术线路的可行性；设计方案的合理性□优□良□中□及格□不及格5、完成毕业论文（设计）期间的出勤情况□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）指导教师：（签名）单位：（盖章）年月日评阅教师评价：一、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格二、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格建议成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）评阅教师：（签名）单位：（盖章）年月日教研室（或答辩小组）及教学系意见教研室（或答辩小组）评价：一、答辩过程1、毕业论文（设计）的基本要点和见解的叙述情况□优□良□中□及格□不及格2、对答辩问题的反应、理解、表达情况□优□良□中□及格□不及格3、学生答辩过程中的精神状态□优□良□中□及格□不及格二、论文（设计）质量1、论文（设计）的整体结构是否符合撰写规范？□优□良□中□及格□不及格2、是否完成指定的论文（设计）任务（包括装订及附件）？□优□良□中□及格□不及格三、论文（设计）水平1、论文（设计）的理论意义或对解决实际问题的指导意义□优□良□中□及格□不及格2、论文的观念是否有新意？设计是否有创意？□优□良□中□及格□不及格3、论文（设计说明书）所体现的整体水平□优□良□中□及格□不及格评定成绩：□优□良□中□及格□不及格（在所选等级前的□内画“√”）教研室主任（或答辩小组组长）：（签名）年月日教学系意见：系主任：（签名）年月日********大学毕业设计（论文）任务书姓名：院（系）：专业：班号：任务起至日期：毕业设计（论文）题目：基于ADAMS/Car汽车悬架系统动力学建模与仿真分析立题的目的和意义：汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

２００６年第９期农业装备与车辆工程图１前悬架二维示意图收稿日期：２００６－０５－３０作者简介：刘进伟（１９８０－），男，湖北天门人，武汉理工大学汽车工程学院车辆工程系在校研究生，研究方向：汽车设计方法。

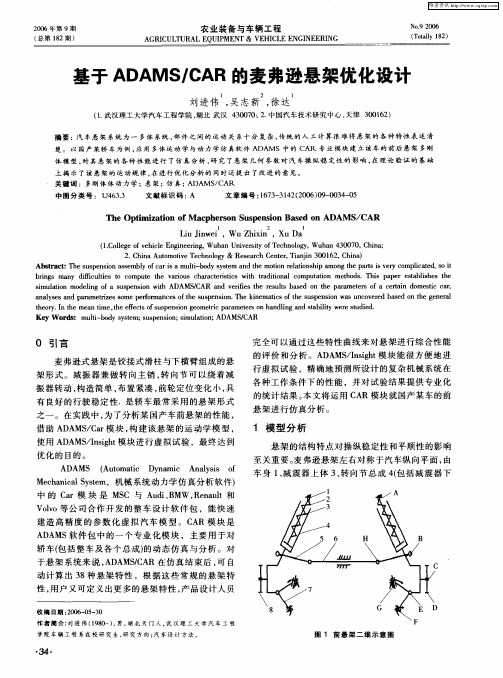

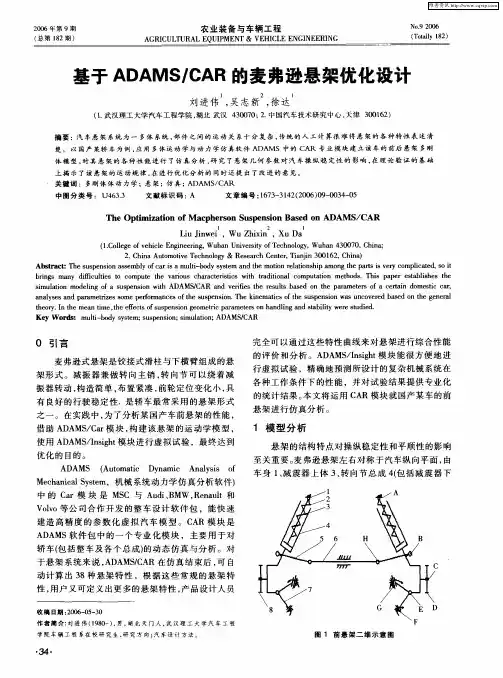

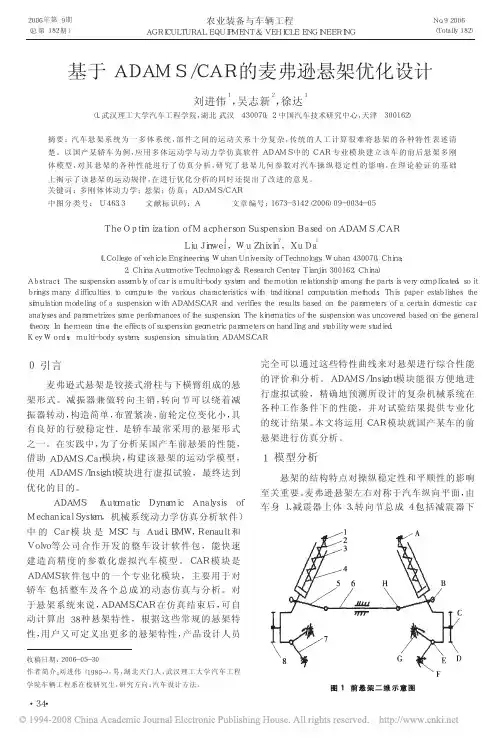

基于ＡＤＡＭＳ／ＣＡＲ的麦弗逊悬架优化设计刘进伟１，吴志新２，徐达１（１．武汉理工大学汽车工程学院，湖北武汉４３００７０；２．中国汽车技术研究中心，天津３００１６２）摘要：汽车悬架系统为一多体系统，部件之间的运动关系十分复杂，传统的人工计算很难将悬架的各种特性表述清楚。

以国产某轿车为例，应用多体运动学与动力学仿真软件ＡＤＡＭＳ中的ＣＡＲ专业模块建立该车的前后悬架多刚体模型，对其悬架的各种性能进行了仿真分析，研究了悬架几何参数对汽车操纵稳定性的影响，在理论验证的基础上揭示了该悬架的运动规律，在进行优化分析的同时还提出了改进的意见。

关键词：多刚体体动力学；悬架；仿真；ＡＤＡＭＳ／ＣＡＲ中图分类号：Ｕ４６３．３文献标识码：Ａ文章编号：１６７３－３１４２（２００６）０９－００３４－０５ＴｈｅＯｐｔｉｍｉｚａｔｉｏｎｏｆＭａｃｐｈｅｒｓｏｎＳｕｓｐｅｎｓｉｏｎＢａｓｅｄｏｎＡＤＡＭＳ／ＣＡＲＬｉｕＪｉｎｗｅｉ１，ＷｕＺｈｉｘｉｎ２，ＸｕＤａ１（１．ＣｏｌｌｅｇｅｏｆｖｅｈｉｃｌｅＥｎｇｉｎｅｅｒｉｎｇ，ＷｕｈａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｗｕｈａｎ４３００７０，Ｃｈｉｎａ；２．ＣｈｉｎａＡｕｔｏｍｏｔｉｖｅＴｅｃｈｎｏｌｏｇｙ＆ＲｅｓｅａｒｃｈＣｅｎｔｅｒ，Ｔｉａｎｊｉｎ３００１６２，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｓｕｓｐｅｎｓｉｏｎａｓｓｅｍｂｌｙｏｆｃａｒｉｓａｍｕｌｔｉ－ｂｏｄｙｓｙｓｔｅｍａｎｄｔｈｅｍｏｔｉｏｎｒｅｌａｔｉｏｎｓｈｉｐａｍｏｎｇｔｈｅｐａｒｔｓｉｓｖｅｒｙｃｏｍｐｌｉｃａｔｅｄ，ｓｏｉｔｂｒｉｎｇｓｍａｎｙｄｉｆｆｉｃｕｌｔｉｅｓｔｏｃｏｍｐｕｔｅｔｈｅｖａｒｉｏｕｓｃｈａｒａｃｔｅｒｉｓｔｉｃｓｗｉｔｈｔｒａｄｉｔｉｏｎａｌｃｏｍｐｕｔａｔｉｏｎｍｅｔｈｏｄｓ．ＴｈｉｓｐａｐｅｒｅｓｔａｂｌｉｓｈｅｓｔｈｅｓｉｍｕｌａｔｉｏｎｍｏｄｅｌｉｎｇｏｆａｓｕｓｐｅｎｓｉｏｎｗｉｔｈＡＤＡＭＳ／ＣＡＲａｎｄｖｅｒｉｆｉｅｓｔｈｅｒｅｓｕｌｔｓｂａｓｅｄｏｎｔｈｅｐａｒａｍｅｔｅｒｓｏｆａｃｅｒｔａｉｎｄｏｍｅｓｔｉｃｃａｒ，ａｎａｌｙｓｅｓａｎｄｐａｒａｍｅｔｒｉｚｅｓｓｏｍｅｐｅｒｆｏｒｍａｎｃｅｓｏｆｔｈｅｓｕｓｐｅｎｓｉｏｎ．Ｔｈｅｋｉｎｅｍａｔｉｃｓｏｆｔｈｅｓｕｓｐｅｎｓｉｏｎｗａｓｕｎｃｏｖｅｒｅｄｂａｓｅｄｏｎｔｈｅｇｅｎｅｒａｌｔｈｅｏｒｙ．Ｉｎｔｈｅｍｅａｎｔｉｍｅ，ｔｈｅｅｆｆｅｃｔｓｏｆｓｕｓｐｅｎｓｉｏｎｇｅｏｍｅｔｒｉｃｐａｒａｍｅｔｅｒｓｏｎｈａｎｄｌｉｎｇａｎｄｓｔａｂｉｌｉｔｙｗｅｒｅｓｔｕｄｉｅｄ．ＫｅｙＷｏｒｄｓ：ｍｕｌｔｉ－ｂｏｄｙｓｙｓｔｅｍ；ｓｕｓｐｅｎｓｉｏｎ；ｓｉｍｕｌａｔｉｏｎ；ＡＤＡＭＳ／ＣＡＲ农业装备与车辆工程ＡＧＲＩＣＵＬＴＵＲＡＬＥＱＵＩＰＭＥＮＴ＆ＶＥＨＩＣＬＥＥＮＧＩＮＥＥＲＩＮＧ２００６年第９期（总第１８２期）Ｎｏ．９２００６（Ｔｏｔａｌｌｙ１８２）０引言麦弗逊式悬架是铰接式滑柱与下横臂组成的悬架形式。

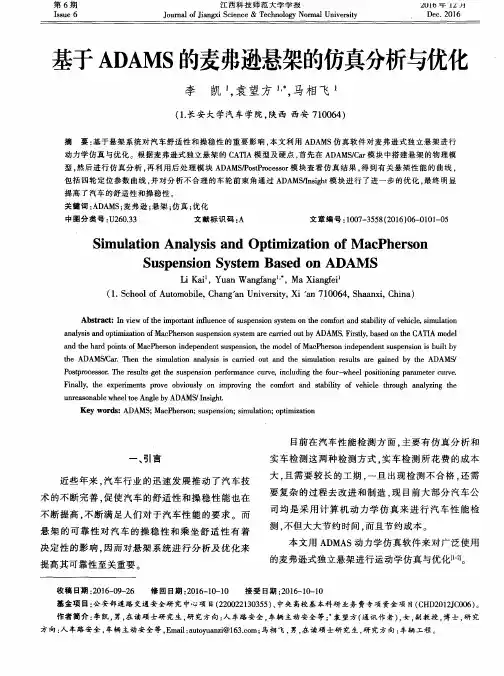

基于ADAMS的麦弗逊悬架的仿真分析与优化基于悬架系统对汽车舒适性和操稳性的重要影响，本文利用ADAMS仿真软件对麦弗逊式独立悬架进行动力学仿真与优化。
