汽轮机润滑油技术规范

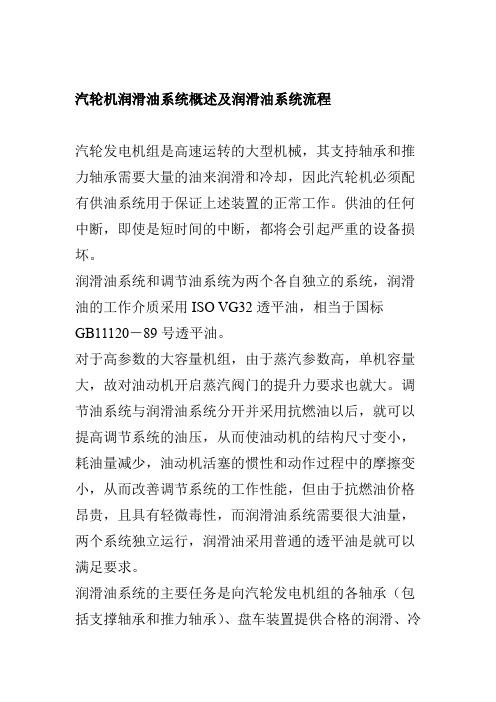

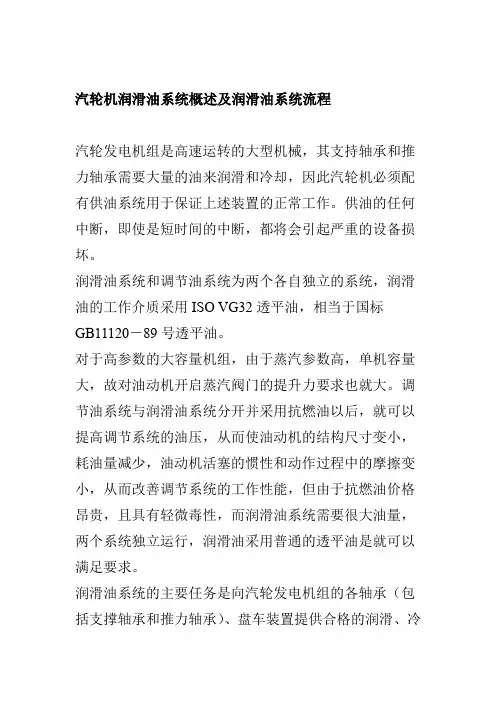

汽轮机润滑油系统概述及润滑油系统流程汽轮发电机组是高速运转的大型机械，其支持轴承和推力轴承需要大量的油来润滑和冷却，因此汽轮机必须配有供油系统用于保证上述装置的正常工作。

供油的任何中断，即使是短时间的中断，都将会引起严重的设备损坏。

润滑油系统和调节油系统为两个各自独立的系统，润滑油的工作介质采用ISO VG32透平油，相当于国标GB11120－89号透平油。

对于高参数的大容量机组，由于蒸汽参数高，单机容量大，故对油动机开启蒸汽阀门的提升力要求也就大。

调节油系统与润滑油系统分开并采用抗燃油以后，就可以提高调节系统的油压，从而使油动机的结构尺寸变小，耗油量减少，油动机活塞的惯性和动作过程中的摩擦变小，从而改善调节系统的工作性能，但由于抗燃油价格昂贵，且具有轻微毒性，而润滑油系统需要很大油量，两个系统独立运行，润滑油采用普通的透平油是就可以满足要求。

润滑油系统的主要任务是向汽轮发电机组的各轴承（包括支撑轴承和推力轴承）、盘车装置提供合格的润滑、冷却油。

在汽轮机组静止状态，投入顶轴油，在各个轴颈底部建立油膜，托起轴颈，使盘车顺利盘动转子；机组正常运行时，润滑油在轴承中要形成稳定的油膜，以维持转子的良好旋转；同时由于转子的热传导、表面摩擦以及油涡流会产生相当大的热量，需要一部分润滑油来进行换热。

另外，润滑油还为低压调节保安油系统、顶轴油系统、发电机密封油系统提供稳定可靠的油源。

系统布置特点供油系统按设备与管道布置方式的不同，可分为集装供油系统和分散供油系统两类。

集装供油系统:集装供油系统将交流润滑油泵、交流启动油泵和直流润滑油泵集中布置在油箱顶上，且油管路采用套装管路（系统回油管道作为外管，其它供油管安装在回油管内部）。

这种系统的主要优、缺点如下：油泵集中布置，便于检查维护及现场设备管理；套装油管可以防止压力油管跑油、发生火灾事故而造成损失；但套装油管检修困难。

分散供油系统:分散供油系统各设备分别安装在各自的基础上，管路分散安装。

如何决定运行中的汽轮机油是否需要更换1．电厂运行中汽轮机油质量标准国内关于电厂运行中汽轮机油质量标准目前是GB/T 7596-2000标准，见表1：1) 参考国外标准控制极限值NAS 1638规定8～9级或MOOC规定6级见附录A(提示的附录)，有的300MW汽轮机润滑系统和调速系统共用壹个油箱，也用矿物油，此时油中颗粒度指标应按制造厂提供的指标；2) 参考国外标准，极限值为600/痕迹mL；3) 参考国外标准，控制极限值为10min；4) 在冷油器处取样，对200MW及以上的水轮机油中质量指标为≤200mg/L；5) 对200MW机组油中颗粒度测定，应创造条件，开展检验；由上表可知，不同装机容量的汽轮机组，对油质要求是不相同的。

如250MW以上的机组提出了油品清洁度、水分、起泡性和空气释放性要求。

2．L-TSA汽轮机油换油指标1996年由中国石化总公司制定了SH/T 0636-1996 L-TSA换油标准见表2。

本标适用于设备完好运行正常的汽轮机组中润滑油的换油指标。

所提出的6项指标有一项不合要求就应换油。

ArrayV1---表示新油40℃运动粘度V2---表示运行油40℃运动粘度然而石化总公司提出的换油指标并未为全国电厂所接受。

其原因是，电厂用油质量变差是需要综合考虑的。

如：油品外观、颜色、浊度、泡沫、乳化情况、沉淀物等。

以破乳化为例，油质乳化一般要有三个条件：即水分、乳化剂及高速搅拌，而水分是主要条件。

但有的电厂使用国产汽轮机油，运行十七年，酸值0.19mgKOH/g，从外观看，油的颜色很深，但油质仍透明，不乳化，原因是不漏水。

有的电厂使用美国汽轮机油，运行几十年，酸值已超过运行指标，油色也很深，但油质仍透明，虽然破乳化指标也超标，而运行中油不乳化，其原因也是该机组不漏水。

这充分说明油质乳化主要是由机组漏水引起的。

所以若机械照搬SH/T 0636-1996换油指标的规定(有一项不合格就换油)，既不利于电厂长周期运转，其换油费用也不是一笔小数目。

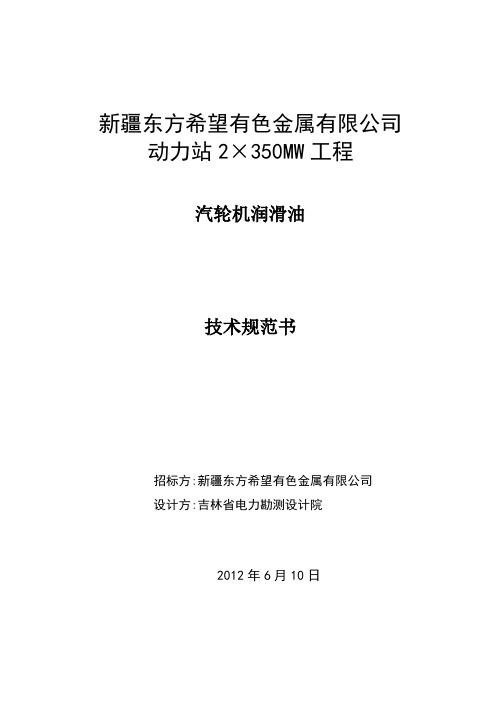

新疆东方希望有色金属有限公司动力站2×350MW工程汽轮机润滑油技术规范书招标方:新疆东方希望有色金属有限公司设计方:吉林省电力勘测设计院2012年6月10日目录附件1 技术规范 (1)附件2 供货范围 (8)附件3 技术资料和交付进度 (8)附件4 交货进度 (8)附件5 监造、检查和性能验收试验 (9)附件6 技术服务和联络 (11)附件7 差异表 (13)附件8 投标人需要说明的其它内容 (13)附件9标志、装卸、运输与储存 (14)附件10 投标人提供的其它技术文件和附图 (14)附件1 技术规范1 总则（1）本技术规范书适用于新疆东方希望有色金属有限公司动力站2x350MW工程汽轮发电机组的汽轮机润滑油的技术要求。

（2）招标方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方需提供满足本技术规范书和所列标准要求的高质量产品及其相应服务。

（3）如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的油品完全符合本规范书的要求。

如有异议，不管多么微小，都需在“差异表”中加以详细描述。

（4）如招标方有除本规范书以外的其他要求，以书面形式提出，经买、卖双方讨论、确认后，载于本规范书。

（5）在签订合同后，到投标方开始制造之日的这段时间内，招标方有权提出因规范、标准和规程等发生变化而产生一些补充或修改要求，投标方须执行这个要求且不增加费用，具体内容由买、卖双方共同商定。

（6）投标方执行本规范书所列标准。

有矛盾时，按较高标准执行。

投标方在设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。

（7）若投标方所提供的投标文件前后有不一致的地方，以更有利于油品运行质量为原则，由招标方确定。

（8）所采用的专利涉及到的全部费用均被认为已包含在油品价中，投标方保证招标方不承担有关油品专利的一切责任。

（9）本技术规范书为订货合同的附件，与合同文件有相同的法律效力。

中华人民共和国国家标准电厂运行中汽轮机用矿物油维护管理导则GB/T14541-93 Guide for naintenanceand supervision of inserviceturbine mineral oil used for power plants国家技术监督局1993-07-11批准1994-05-01实施本导则是参照了IEC TC10236—85《汽轮机矿物润滑油使用与维护导则》和ASTM D4378—84a《运行汽轮机和燃气轮机的透平油监督》，并对国内部分电厂汽轮机油的使用维护情况作了调研与资料收集，在此基础上制定了本导则。

由于各单位情况不尽相同，在使用本导则时必须参考设备的类型和使用状况以及设备用油的特性，必要时还应参考制造厂家的说明。

1主题内容与适用范围1.1本导则适用于电厂汽轮机系统用作润滑和调速的矿物油，也适用于水轮机调相机及给水泵等电站其他设备方面所用的矿物汽轮机油。

1.2本导则的目的是为电厂设备操作人员评价油品在设备中的使用状况，做好油质监督维护工作提供指导。

对油质评价的要求、油在使用中质量发生变化的原因及防止油质劣化的措施也作了必要的说明。

1.3本导则不适用于各种用作汽轮机润滑和调速的非矿物质的合成液体。

2引用标准GB264石油产品酸值测定法GB/T265石油产品运动粘度测定法和动力粘度计算法GB/T267石油产品闪点与燃点测定法(开口杯法)GB/T511石油产品和添加剂机械杂质测定法(重量法)GB2537汽轮机油GB7596电厂用运行中汽轮机油质量标准GB7597电力用油(变压器油、汽轮机油)取样方法GB7599运行中变压器油、汽轮机油酸值测定法(BTB法)GB7600运行中变压器油水分含量测定法(库仑法)GB7602运行中汽轮机油、变压器油T501抗氧化剂含量测定法(分光光度法)GB7605运行中汽轮机油破乳化度测定法GB11120LTSA汽轮机油(防锈汽轮机油)GB11143加抑制剂矿物油在水存在下防锈性能试验法GB/T12579润滑油泡沫特性测定法SD313油中颗粒数及尺寸分布测量方法(自动颗粒计数仪法)SH/T0124含抗氧剂的汽轮机油氧化安定性测定法SH/T0308润滑油空气释放值测定法DL429.2颜色测定法DL429.6运行油开口杯老化测定法DL429.7油泥析出测定法3汽轮机油的性能和变质3.1汽轮机油根据40℃的运动粘度划分为：32、46、68和100四种牌号。

汽轮机润滑油氯离子标准
汽轮机润滑油中的氯离子含量是一个重要的指标，它可以反映润滑油的质量和设备的运行状况。

一般来说，汽轮机润滑油中的氯离子含量应该控制在一定的范围内，以保证设备的正常运行。

根据相关标准，汽轮机润滑油中的氯离子含量一般应该小于100ppm （百万分之一）。

如果润滑油中的氯离子含量超过了这个标准，可能会导致设备的腐蚀和磨损加剧，从而影响设备的寿命和性能。

为了控制汽轮机润滑油中的氯离子含量，可以采取以下措施：
1. 定期检测润滑油中的氯离子含量，及时发现并处理问题。

2. 加强对润滑油的管理，避免润滑油受到污染。

3. 使用高质量的润滑油，减少氯离子的含量。

4. 对设备进行定期维护和清洗，减少氯离子的积累。

控制汽轮机润滑油中的氯离子含量是保证设备正常运行的重要措施之一。

需要加强对润滑油的管理和维护，定期检测氯离子含量，及时发现和处理问题，以保证设备的安全和稳定运行。

汽轮机润滑油系统三润滑油系统1 概述1.1系统功能本汽轮机润滑油系采⽤电动油泵的供油⽅式.润滑油系统主要⽤于向汽发电机组各轴承、盘车装置及联轴器喷油孔提供润滑冷却⽤油；向保安部套提供⼀次压⼒和油；向发电机氢密封空侧提供密封⽤油以及为顶轴系统提供充⾜的油源。

1.2系统描述汽轮发电机组的轴承需要润滑油来形成连续的油楔，转⼦在这层油楔上转动。

形成油楔只需要少量的油，然⽽，由于转⼦的传热、轴承⾯的磨擦以及润滑油⾃⾝的紊流，产⽣了⼤量的热量。

因此，为了⼀定的轴承温度，需要向轴承提供更多的油量对轴承进⾏冷却。

轴承的润滑油压约为0。

18Mpa，此油压确保了轴承上部压⼒不低于⼤⽓压，避免造成油楔的不连续。

另⼀⽅⾯，如果油压过⾼，润滑油就会从轴承两端⾼速地喷射出来，并变成雾状。

这样，油很容易从轴承箱⾥窜出。

油温必须保持在⼀定的范围以内，如果轴承进油油温过低，由于油的⾼粘度会使轴承润滑效率变低。

如果轴承回油温度过⾼，油会很快氧化⽽变质。

因此，轴承回油度应限制在60~70℃，轴承进油油温度限制在38~46℃（正常运⾏时，调整为46℃）。

可以通过调整每个轴承的进油量来达到需要的轴承回油温度。

为允许⾜够的调节量，每个轴承的供油管采⽤较⼤管径，在轴承进⼝管处装有呆移动式节流孔板。

润滑油系统图见附图0-1-1。

1.3 系统⼯质系统⼯质为ISO-VG32汽轮机油,其相关主要性能要求见下表.经我⼚论证的汽轮机油有:美孚Mobil DTE832、康辉普通级32#汽轮机油、中⽯油L-KTP系列汽轮机油。

2 系统的构成（1）集装油箱（2）两台交流电动主油泵（⼀台主油泵和⼀台辅助油泵）（3）⼀台直流电动事故油泵（4）两台交流电动排油风机（5）两台冷油器（6）两台交流电动顶轴油泵（7）蓄能器（8）润滑油管路（9）压⼒调节阀（10）电加热器（11）油系统附件3 系统⼯程主要设备简介3.1 油泵在正常运⾏时,由交流电动主油泵MOP(交流电动辅助油泵AOP备⽤)向汽轮发电机组各轴承供油.同时⼀台直流电动事故油泵EOP,⽤于在油压过低时建⽴起轴承润滑油压.当油压下降到某⼀给定值时,这三台电动油泵通过继电器控制⾃动投⼊运⾏.3.1.1 主油泵MOP和辅助油泵AOP2台油泵的容量为100%,其驱动电机为交流防爆电机.机组正常运⾏时,主油泵供油,辅助油泵备⽤,此时主油泵出⼝压⼒约为0.52MPa。
