一种大轨距电动平板车的设计

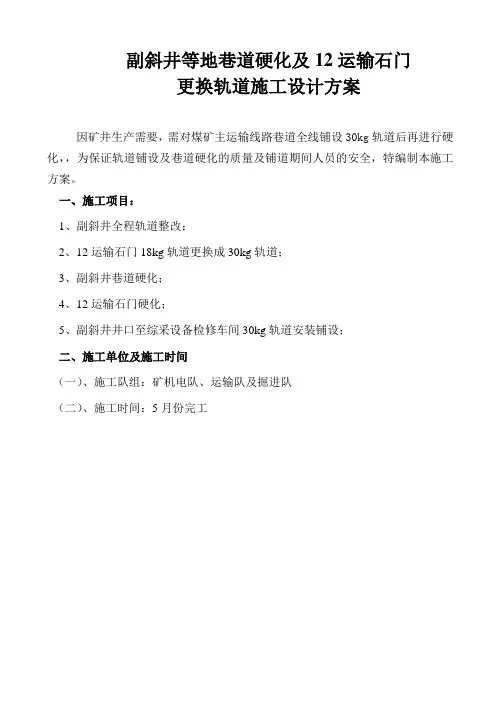

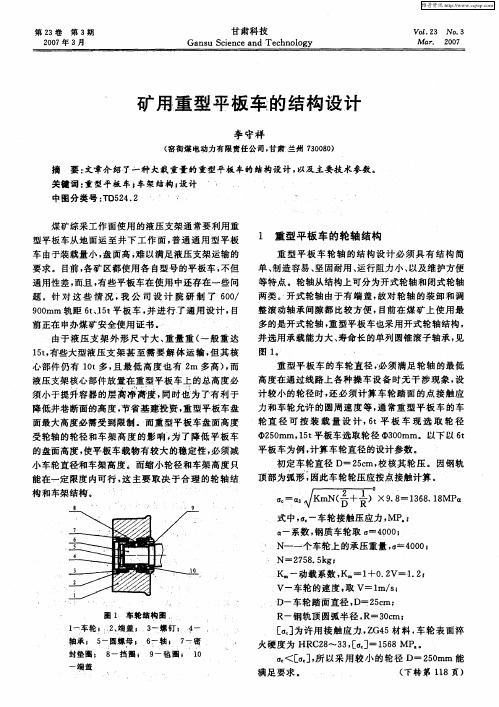

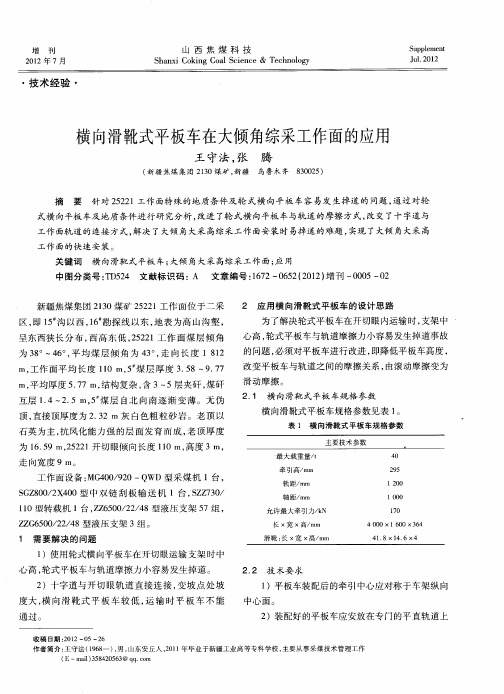

副斜井等地巷道硬化及12运输石门更换轨道施工设计方案因矿井生产需要，需对煤矿主运输线路巷道全线铺设30kg轨道后再进行硬化，，为保证轨道铺设及巷道硬化的质量及铺道期间人员的安全，特编制本施工方案。

一、施工项目：1、副斜井全程轨道整改；2、12运输石门18kg轨道更换成30kg轨道；3、副斜井巷道硬化；4、12运输石门硬化；5、副斜井井口至综采设备检修车间30kg轨道安装铺设；二、施工单位及施工时间（一）、施工队组：矿机电队、运输队及掘进队（二）、施工时间：5月份完工轨道铺设技术参数三、施工技术要求1、轨道要扣件齐全、牢固并与轨型相符。

2、轨道间距：600mm。

3、轨枕间距：700mm，轨枕规格：1200×150×140mm，轨枕埋入道床深度为90mm。

枕轨必须与轨道固定牢靠，且垂直于轨道。

轨枕靠上帮的一头必须平齐。

4、道床必须垫平、捣实，严禁出现枕木悬空的轨道。

5、整个运输线路必须使用同一型号30kg/m轻轨，不得有杂拌道。

道岔的钢轨型号，不得低于线路的钢轨型号。

6、轨道要铺设平整、牢固，道碴垫实。

７、轨道拉杆每隔20m设置一道，巷道拐弯处每隔2m设置一道。

四、施工工序1、12运输石门（1）、测量人员要按设计复核、补齐巷道腰线，巷道两侧都要有腰线（间断点不超过10米；统一使用永久轨道面1米的腰线）弯道两端都要有一个中线点，并按设计位置划好道岔基本轨起点位置。

（2）、用中腰线检查道床地板宽度和高度，不够的及时处理；轨枕、道岔到现场后，技术人员要组织职工认识、熟悉各种构配件；搞清楚名称、用途，每副道岔各种构配件的需要数量。

(3)、把轨道、混泥土枕木及道岔的主件下到井下、运到副斜井岔口及12运输巷铺设地点，在道床外垫平放置待用。

轨枕下井运到铺设地点，在道床外的巷帮摆靠。

（4）、把材料依次运输到位后，将原有的轨道及枕木全部翘掉搬走。

（5）、按设计位置、道岔型号、长短次序数量在道床上摆好道岔用道枕；道岔直轨一侧的道枕头要对齐；把直轨抬到道枕上就位，道枕在轨道外侧不少于250㎜；撬起直轨，在不同位置加入不同规格的垫板、并固定道轨（所有道轨第一次固定2/3）；把基心轨抬到道枕上就位，心尖与直轨的护轨中垂直对正，找准轨距并固定；把弯轨抬到枕上就位、把直、曲连接轨和基心轨、尖轨连接起来（注意尖轨内有套管，长的在前，短的在后），不同位置加入不同规格的垫板、找准直道轨距并固定，按巷道中线与轨道中心的关系拨正道岔；在不同位置加入不同规格的垫板、找准弯道轨距（注意弯道轨距有加宽）并固定；（6）、从前到后、先直后弯对照标准复核尺寸，有误差及时调整，无误后把所有固定卡固定。

重庆科技学院毕业设计（论文）题目50T电动平车设计学院机械与动力工程学院专业班级机械设计制造及其自动化2008级-4班2012 年5 月24 日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。

4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。

图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它学生毕业设计（论文）原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（研究）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。

与我一同工作的同志对本设计（研究）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

毕业设计（论文）作者（签字）：年月日摘要电动平车平车是一种电动有轨厂内运输车辆，用于车间内产品的过跨运输。

它具有结构简单、使用方便、容易维护、承载能力大、污染小等特点。

电动平板车及底盘结构钢钢包车大轿车线路质量的基本参数符合国家和运用规范轨距铁路上面，首要用于运送电力，冶金，化工设备，重型机械，锻压等大型，重型货车。

大型车底盘的焊接钢结构，由侧梁，牛腿，远光灯，低光束和地板，如焊接在主基。

大型罐车底盘材料首要是低合金结构钢，维护下，用高强度钢支撑网络。

核算基础和核算软件核算的基本参数“轨道车辆计划和检验判定实力”的需要和车辆带着。

核算模型和边界条件核算模型考虑到了大型罐车底盘对称性，其结构和载荷，以1/4级车型来核算电动方式。

由于大型钢铁底盘首要由焊接在一起的板包车，所以一个四节点壳单元网格划分时，当地的三角形单元过渡。

该模型的整体效果是离散单位份额为30mm，部分单元加密。

核算条件来核算该“强度铁路车辆的计划和检验评估规范”的基础上，被选定8种的大型钢轿车底盘，它是8种核算条件的结构强度核算条件悉数的查询是：（1）重量在本体的结构均匀的方法; （2）负荷，均匀的四个矩形区域800内分布在光束离8米的一侧，宽度; （3）垂直静荷载=体重负荷; （4）总的垂直载荷垂直动载因数，添加0.1倍的垂直静载荷，而不是冲击的横向力的; （5）纵向拉伸载荷作用于中心机架底板; （6）垂直紧缩载荷1390kN，作用于大底盘上心板; （7）的总负载垂直纵向拉伸载荷; （8）的总负载垂直纵向紧缩载荷的边界条件为便利分析，取垂直轴，水平轴，垂直轴向上正面，位于沿着线性位移和所述轴的角位移。

模型的捆绑是：捆绑位移上心板纵向线条，对称捆绑应用于对称大型罐车底盘横向平面;对称捆绑应用于对称大型罐车底盘纵向平面。

在运用光束元件模仿的盘的中心。

核算参数的电动轿车，大型轿车用大多数材料钢底盘，材料参数如下：弹性模量的材料密度摘要的泊松比：依据一铁路车辆的计划规范的需要和实验评估的强度，所述纸包车钢包车上的大底盘结构进行了核算和运用的软件的应力和变形分析，制造业信息化。

效果和分析：应力分析，首要是由于大的底盘承载部件是一个边束，所以这侧重的力的核算和加强的侧梁。

电动平车是一种厂内轨道电动运输车辆。

首先，它是一种轨道式运输车辆，需要铺设在地面上。

在地面上行走，搬运物料的形式是：背负式;其次它是电驱动车辆，噪声低;再次它是一种平板车，车体无方向盘只有前进后退方向。

适用于企业内部，尤其是工序间的短距离定点频繁运载物料。

那么这种搬运车都有哪些类别呢？

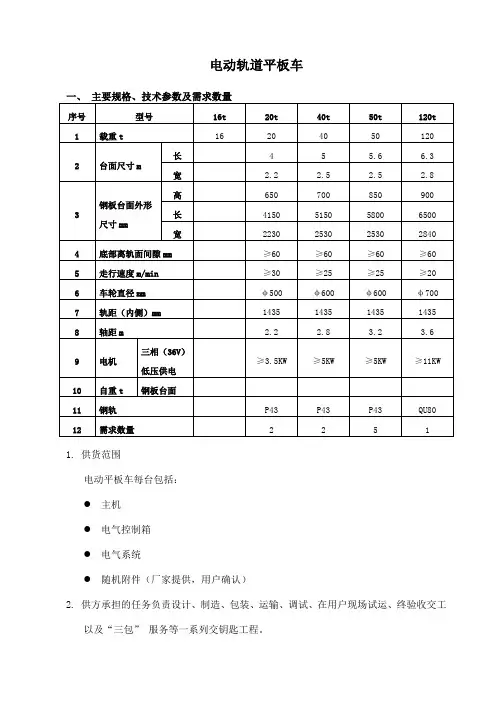

(1)轨道平车
技术参数有：供电方式、载重吨位、台面尺寸、台面高度、轨道长度、轨道间距、操作方式。

(2)拖缆平车
特点：台面高度较低，装卸重物空易，但运行距离不能太长，一般不能超过100m,过长容易缠绕电缆。

(3)蓄电池系列平车
特点：安全性、机动性、灵活性。

(4)转盘换轨平车
(5)钢渣系列平车
特种电动平车及冶金工矿车辆，台面尺寸，轨距，载重吨位，供电方式等均
可根据用户需要进行设计制造。

(6)小车推拉平车
特点：平车主体上不带电器，电器设在可单独推动的小车上。

用途：冲洗房、喷砂房、烤漆房等。

(7)卷筒供电平车
特点：不用电缆，故安全可靠、不怕烫，不怕砸，不妨碍交叉运输，易实现遥控和自动化。

以上就是常见的一些电平车类别，希望可以帮到大家！。

分类号密级毕业设计说明书文档有重要部份删减需要原文档及配套CAD图纸，三维建模图等联系题目：有轨电动平板车设计学生姓名：专业：指导教师：职称：目录齿轮传动的设计计算 (22)高速级齿轮传动设计 (22)低速级齿轮的设计 (24)第五章结论 (27)参考文献 (29)摘要本次毕业设计第一论述了有轨平板电车的概念与主要的结构特点，随后分析了本次设计的任务要求，并提出了自己的设计思路与设计方案。

正文后续正文部份别离详细论述了该有轨电动平车的整体框架结构设计并分析了主轴的受力和轴承的选择等相关重要设计校核。

后续进行了减速器设计，对减速器的形式和尺寸外形、内部结构特点，并计算了相关的传动比，功率等数据。

相信通过详细设计后该有轨电动平板车能够推向市场。

本文设计研究主要采用三维建模的方式进行主体设计，该设计模式具有参数化更改特性能够按照设计者的想法进行更改，对设计的灵活性有了较大的提高，为了直观的表达各个部份的运动和彼此组合配合情形，本次后期进行了视频的制作，这在实际的生产中也是常常成为市场营销推行的重要手腕之一。

关键词：减速器；三维设计；有轨电动平车第一章绪论有轨电动平车概念电动平车，车间过跨车是一种电动有轨厂内运输车辆，有结构简单、利用方便、保护容易、承载能力大、不污染环境的长处。

普遍用于机械制造和钢铁企业、造船业、汽车制造业，作为车间内配合行车运移重物过跨之用。

有轨电动平车结构电动平车由车架、主动轮对、被动轮对、供电装置、操作系统、制动器组成1.车架：车架由工字钢组成，采用框架结构，由纵梁和多根横梁组成。

横梁间距、根数由车架长度来肯定。

2.主动轮对：主动轮对由车轮、轴、轴承座、轴承、减速机、电动机、制动器组成，车轮采用ZG340～640材质，车轮踏面进行淬火处置，硬度达到HRC280-340，深度5-6mm，车轴采用45#圆钢，进行调质处置。

减速机采用电动平车专用抱轴式减速机。

抱轴式减速机的长处是结构紧凑。

转弯式电动平车和三相轨道台车方案图
转弯式电动平车方案图如下图所示：
转弯式电动平车是在轨道上运行的平板车，它可以在以下几种轨道上转弯：s形轨道、环形轨道、C形轨道等弧形轨道。

转弯式电动平车转弯原理是：在直行轨道车的基础上，每个轮子配独立的导向机构和转弯机构，不受载重量的限制。

转弯式电动平车转弯半径与轨距和前后轮距有关，因此有轨电动平板车转弯半径是由平车的台面尺寸大小和轨道的轨距大小来决定的。

三相轨道台车方案图如下图所示：
三相轨道台车需要铺设三根轨道，轨道上带36V三相交流电，平车上的碳刷从车轮上取电至平车的控制箱，控制箱内部的升压变压器将36V三相交流电升压至380V三相交流电，然后供电给轨道台车的电机，通过电机带动减速机、车轮的转动，带动三相轨道台车的前进、后退、和停止，平车的移动和停止通过操作系统控制。

轨道上的36V交流电是380V交流电源通过降压变压器降压后得到的。

(特殊需求请垂询)。

摘要电动平车是电动轨道运输车辆，在车间内搬运产品。

它具有结构简单、使用方便、容易维护、承载能力大、污染小等特点。

普遍用于机械和冶金行业的车间产品运输。

本文在大量查阅资料的基础上，在实践中，进行可回转电动平车设计。

在设计时，依据可回转电动平车设计任务书，对电动平车车架、传动系统、行走机构进行设计并分析车轮的性能加以选择。

在设计过程中，主要有三个设计重点。

第一：车轮的选用。

车轮虽然是标件，但车轮的选择为以后的设计工作提供了基础。

首先要确定出车轮的相关参数，特别是车轮的直径。

第二：传动系统的设计。

在设计的过程中，一共设计了两种传动系统可以选择，两种传输方案是使用3维建模分析，最后由设计的传动系统安装第二种合理性。

第三：行走机构的设计。

在这块的设计中，对主动轮轴及从动轮轴进行设计并加以分析校核。

为进一步测试驱动轮轴是不是符合强度要求，采用UG8.0分析主动轮轴。

关键词：电动平车行走机构传动系统回转机构ABSTRACTElectric-car electric rail transport vehicles, carrying products in the workshop. It has a simple structure, easy to use, easy to maintain, large carrying capacity, little pollution. Drag product widely used transport machinery and metallurgical industries. Based on a large number of access to information, in practice, make may turn electric flat car design。
