三维CADCAMCAE主流软件介绍1. SolidWorks：SolidWorks是一款功能强大而易于使用的三维CAD软件。
它提供了丰富的建模工具，可以进行零件和装配件的设计，还支持渲染和动画功能。
SolidWorks还提供了CAE模块，可以进行有限元分析、动态仿真和优化设计。
2.CATIA：CATIA是由达索系统公司开发的大型三维CAD软件。
它提供了全面的设计和制造功能，适用于汽车、航空航天和工业设计等领域。
CATIA还包括了CAE模块，可以进行各种仿真分析，如结构分析、流体力学分析和热分析等。
3.NX：NX是西门子数字工业软件公司开发的三维CAD、CAM和CAE软件。
它具有强大的建模和装配功能，支持多种制造过程，如数控编程、冲压和注塑成型等。
NX还提供了先进的仿真功能，如结构分析、流体流动分析和多体动力学分析等。
4. Creo：Creo是PTC公司开发的三维CAD软件，前身是Pro/ENGINEER。
它提供了全面的CAD功能，包括零件建模、装配设计和绘图等。
Creo还包括了CAM和CAE模块，可以进行数控编程和有限元分析等。
5. AutoCAD：AutoCAD是由美国Autodesk公司开发的三维CAD软件。
它是一个通用的CAD软件，用于设计和绘图。
AutoCAD提供了广泛的建模和绘图工具，可以进行二维和三维设计。
它还支持插件，并与其他CAD软件和CAE软件兼容。
6. Ansys：Ansys是一款强大的有限元分析软件，用于进行结构力学、流体力学和热力学分析。
它提供了全面的仿真功能，并支持多种物理效应的模拟。
Ansys还可以与CAD软件集成，将设计数据直接导入进行分析。
7. Abaqus：Abaqus是由Dassault Systèmes公司开发的有限元分析软件。
它适用于各种仿真分析，包括结构、热、电、磁和流体等。
Abaqus具有高度可扩展性和精度，可以处理复杂的物理问题。
8. HyperWorks：HyperWorks是由阿尔泰亚公司开发的一套集成化的CAE软件平台。
做工程做设计常用软件大全在工程设计和制图过程中，有许多常用的软件被广泛使用。
这些软件可以提高工程师的效率，减少错误，并实现工程设计的优化。
下面是一些常用的工程设计软件。
请注意，以下软件既包括免费的开源软件，也包括商业软件。
1. AutoCAD：AutoCAD是一种流行的计算机辅助设计和绘图软件，广泛应用于建筑、土木和机械设计等领域。
它可以用于制作二维和三维图形，并支持多种文件格式。
2. SolidWorks：SolidWorks是一种三维计算机辅助设计和制图软件，广泛应用于机械和产品设计。
它具有强大的建模和装配功能，可帮助工程师创建复杂的零部件和装配体。
3. Revit：Revit是一种用于建筑信息模型（BIM）的软件。
它可以帮助建筑师、土木工程师和结构工程师在设计过程中共享信息，并创建高质量的建筑模型。
4.MATLAB：MATLAB是一种数学软件，用于数值计算、数据可视化和算法开发。
它广泛应用于工程领域，如信号处理、控制系统设计和图像处理。
5.ANSYS：ANSYS是一种有限元分析软件，用于研究结构和流体力学问题。
它可以模拟和分析各种工程问题，如强度、热分析和振动。
6. PTC Creo：PTC Creo是一种用于三维建模和CAD设计的软件。
它可以进行零部件设计、装配体设计和绘图，并支持多种工程文件格式。
7. SketchUp：SketchUp是一种用于建筑和室内设计的三维建模软件。
它具有直观的用户界面，可以帮助设计师创建和可视化设计概念。
8. ArcGIS：ArcGIS是一种地理信息系统（GIS）软件，用于空间数据管理和分析。
它可帮助工程师在工程设计中利用地理信息和地图数据。
9. Epanet：Epanet是一种用于水力管道网络模拟的软件。
它可以帮助工程师模拟和分析供水和排水系统，评估系统性能和进行优化。
10.ETABS：ETABS是一种结构分析和设计软件，用于建筑和结构工程。
它可以进行线性和非线性分析，进行抗震设计和优化结构。
一、Unigraphics 软件介绍UG是美国UGS(Unigraphics Solutions)公司的主导产品，是集CAD/CAE/CAM于一体的三维参数化软件，是面向制造行业的CAID/CAD/CAE/CAM高端软件,是当今最先进,最流行的工业设计软件之一.它集合了概念设计.工程设计,分析与加工制造的功能,实现了优化设计与产品生产过程的组合。
被广泛应用于机械、汽车、航空航天、家电以及化工等各个行业。
UG的特点CAD/CAM/CAE三大系统紧密集成。
用户在使用UG强大的实体造型、曲面造型、虚拟装配及创建工程图等功能时，可以使用CAE模块进行有限元分析、运动学分析和仿真模拟，以提高设计的可靠性；根据建立起的三维模型，还可由CAE模块直接生成数控代码，用于产品加工。
灵活性的建模方式。
采用复合建模技术，将实体建模、曲面建模、线框建模、显示几何建模及参数化建模融为一体。
参数驱动，形象直观，修改方便。
曲面设计以非均匀有理B样条曲线为基础，可用多种方法生成复杂曲面，功能强大。
良好的二次开发环境，用户可用多种方式进行二次开发。
知识驱动自动化（KDA），便于获取和重新使用知识。
UG 的功能模块UG NX功能非常强大，涉及到工业设计与制造的各个层面，是业界最好的工业设计软件包之一。
UG NX整个系统由大量的模块所构成，可以分为以下4大模块。
一、GATEWAY模块GATEWAY模块即基础模块，它仅提供一些最基本的操作，如新建文件、打开文件，输入/输出不同格式的文件、层的控制和视图定义等，是其他模块的基础。
这部分其实和其它所有软件的基础都一样，都是互通的。
二、 CAD模块UG的CAD模块拥有很强的3D建模能力，这已被许多知名汽车厂家及航天工业界各高科技企业所肯定。
似乎现在所有的人都觉得UG这个软件生来就应该是为汽车生产商等大型企业服务的，这是一个绝大的误区。
只要是牵涉到生产型的企业都用得上。
CAD模块又由许多独立功能的子模块构成，常用的有：1、 MODELING（建模）模块。

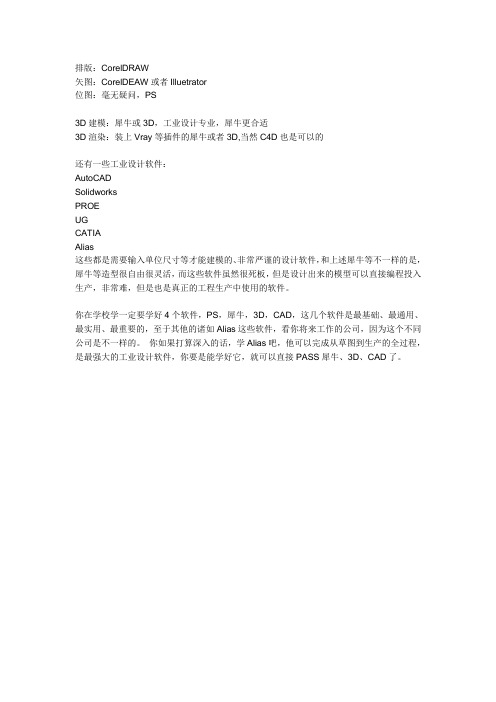

排版：CorelDRAW
矢图：CorelDEAW或者Illuetrator
位图：毫无疑问，PS
3D建模：犀牛或3D，工业设计专业，犀牛更合适
3D渲染：装上Vray等插件的犀牛或者3D,当然C4D也是可以的
还有一些工业设计软件：
AutoCAD
Solidworks
PROE
UG
CATIA
Alias
这些都是需要输入单位尺寸等才能建模的、非常严谨的设计软件，和上述犀牛等不一样的是，犀牛等造型很自由很灵活，而这些软件虽然很死板，但是设计出来的模型可以直接编程投入生产，非常难，但是也是真正的工程生产中使用的软件。
你在学校学一定要学好4个软件，PS，犀牛，3D，CAD，这几个软件是最基础、最通用、最实用、最重要的，至于其他的诸如Alias这些软件，看你将来工作的公司，因为这个不同公司是不一样的。
你如果打算深入的话，学Alias吧，他可以完成从草图到生产的全过程，是最强大的工业设计软件，你要是能学好它，就可以直接PASS犀牛、3D、CAD了。
什么软件做建筑方案好使在选择建筑方案设计软件时，我们需要考虑软件功能强大、易于使用、效率高以及可靠稳定等因素。
下面将介绍几款备受建筑师好评的建筑方案设计软件。
1. AutoCADAutoCAD是建筑行业中最常用的计算机辅助设计（CAD）软件之一。
它提供了广泛的工具和功能，适用于从二维图纸到三维建模的各种设计任务。
AutoCAD还具有强大的图形处理能力，可以轻松处理复杂的设计要求。
它是一款功能强大且广泛使用的软件，适合初学者和专业人士使用。
2. SketchUpSketchUp是一款简单易用的建筑方案设计软件。
它提供了直观的界面和方便的工具，可以快速创建二维图纸和三维模型。
SketchUp还提供了一个庞大的插件库，可以进一步增强软件的功能。
它适用于初学者入门建筑设计以及专业建筑师快速原型设计。
3. RevitRevit是由Autodesk开发的一款专业的建筑信息模型（BIM）软件。
它可以集成建筑设计和施工过程中的各个阶段，并提供了详细的三维模型和二维图纸。
Revit的主要特点是建筑元素之间的关联性和相互作用性。
它可以快速生成建筑方案模型，并根据更改自动更新所有相关的设计和图纸。
Revit适用于大型项目和需要高度协作的团队。
4. RhinoRhino是一款专业的三维建模软件，广泛应用于建筑设计，工业设计等领域。
它具有强大的建模工具和高度灵活性，可以创建复杂的建筑形态和结构。
Rhino还支持各种插件和脚本，可以进一步扩展其功能。
Rhino适合对建筑细节和形式有较高要求的专业设计师。
综上所述，以上软件都具有各自的优势和适用场景。
在选择合适的建筑方案设计软件时，可以根据自己的需求和技能水平进行选择。
常用工业设计软件(UG、Pro/E、SolidWorks、AautoCAD)的文件相互转换技术【摘要】本文重点介绍用三维图形文件转换成二维图形文件格式的一种可靠方法以及不同软件的三维图形文件的相互转换技术, 解决了各单位、各部门之间由于所用软件不同而需要达到CAD 数据共享的问题。
【关键词】二维图形三维图形数据转换在结构设计和模具、加工的过程中, 不同公司之间或同一公司不同应用之间, 由于大家使用不同的软件, 经常会遇到要把UG、Pro/E、Solid Works 、AutoCAD 的文件数据进行转换和再转换。
一、有关UG 、Pro /E 、Solid Works 、AutoCAD 软件的简单介绍1.1 、最有代表性的CAD 系统是美国Autodesk 公司开发的具有三维功能的通用二维CAD 绘图软件—AutoCAD, 如最普及的Auto-CAD 2004 是用于机械、工程和设计的AutoCAD 软件产品。
1.2 、UG (全称Unigraphics) 是美国EDS 旗下PLM Solution- UG公司集CAD/CAM/CAE 于一体的大型集成软件系统。
其三维复合型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大, 加上其在技术上处于领先地位的CAM, 使产品设计、分析和加工一次完成, 实现了CAD/CAM/CAE 的有机集成。
1.3 、Pro/E(全称Pro/ENGINEER)是美国PTC 公司的数字化产品设计制造系统。
率先将高端CAD 系统从航空、航天、国防尖端领域推介到民用制造行业, 为现代CAD 的技术发展与应用普及做出了贡献。
1.4 、美国Solid Works 公司开发的Solid Works 是一个集二维/ 三维图形于一体的大型CAD 软件。
它的特点是: ( 1 ) 对文件数据有较强的自动修复功能。
( 2 ) 输入输出的文件格式非常多, 可以很方便的进行文件数据的转换。
第二章三维CADCAMCAE主流软件介绍三维CADCAMCAE主流软件是目前工业设计和制造领域中使用最广泛的软件工具，主要包括SolidWorks、CATIA、Pro/E、UG和AutoCAD等。
SolidWorks是一款功能强大的三维CAD软件，由Dassault Systemes公司开发。
它具有直观的用户界面和易于使用的工具，能够快速创建复杂的三维模型，并支持各种CAD项目的设计和分析。
SolidWorks可以进行装配、模拟、绘图和渲染等操作，能够提高设计效率，并帮助用户更好地理解设计方案。
CATIA是另一款领先的三维CAD软件，由Dassault Systemes公司开发。
它是一款高级的CAD/CAM/CAE软件，适用于各种设计和制造过程。
CATIA具有强大的建模能力和高度灵活的设计工具，可以满足各种不同的需求。
它还支持各种模拟和分析功能，可以帮助用户进行产品测试和验证。
Pro/E是一款具有强大建模和分析功能的三维CAD软件，由PTC公司开发。
Pro/E可以进行大型装配设计、产品表面设计和零件建模等操作，具有广泛的应用领域。
它还可以进行结构、运动和热分析等操作，以提高设计效率和准确性。
UG是三维CAD软件的一个重要流派，由Siemens PLM Software公司开发。
UG具有强大的建模和分析功能，可以进行复杂装配设计和大型模型处理。
它还支持各种模拟和分析功能，可以进行结构、热和流体分析等操作。
UG还具有开放性和灵活性，可以与其他应用软件无缝集成，提高整体设计过程的效率。
AutoCAD是一款经典的二维CAD软件，由Autodesk公司开发。
它具有丰富的绘图工具和功能，适用于各种绘图和设计任务。
AutoCAD还支持三维建模和渲染，可以用于创建逼真的三维模型和场景。
它还具有广泛的应用领域，包括建筑、工程和制造等。
综上所述，三维CADCAMCAE主流软件包括SolidWorks、CATIA、Pro/E、UG和AutoCAD等。
工业产品设计软件有哪些计算机在工业设计中扮演着不可取代的作用，可修改、易保存、表现能力强和数控程度高等优势是其他工具不可替代的。
在实际的工业设计流程中，更是离不开计算机。
用计算机进行辅助工业设计也占大部分比例，工业产品设计软件一般要学两种软件,一是平面软件,不外乎photoshop,illustrator和corelDraw.一是三维软件,建模最简单的是rhino,渲染最简单的是cinema4D,常用的还有3Dmax,alias,插件maya,vary什么的(没拼错吧?后面两个不太熟),以及机械等也要掌握的CAD,UG,Pro-E等.当然,一般人完全不用掌握这么多,只要会其中的三四种就够了.如工业产品造型平面表现、工业产品造型三维渲染表现，工业产品磨具开发等都涉及计算机辅助设计软件，这是工业设计专业学生必修的课程。
工业设计相关软件分了两个类别，视觉特效类和工业类，它们的区别很明显，一个是要求漂亮的，一个是要求精确严谨的。
其中高中低级别划分是按照软件的规模和控制深度来划分的，但低级三维软件在某方面功能不输于高级的。
如犀牛的nurbs建模比更为高级的maya的nurbs要强。
工业设计主要学哪些软件？三大构成：包括平面构成、色彩构成、立体构成。
目的是让学生接触设计的最根本，让同学真正开始接触设计。
手绘：包括素描，水彩，速写，马克笔精细效果图等。
目的是为了快速的在纸上表现自己的创意三维软件：包括犀牛，3d max，proe等。
目的是为了将纸上平面的创意立体的表现出来。
渲染软件：包括vray,keyshort。
给没有材质的3d模型赋予材质和色彩。
.平面软件：包括ps,coredraw等。
目的：渲染出的效果图往往还存在一些小瑕疵，用平面软件后期修补一下可以得到更加精美的产品效果图，最后做产品的展板也都需要用这些平面软件来完成。
工业设计之外的其他设计学，包括平面设计，标志设计，环境艺术设计，摄影艺术等，因为设计是想通的，都学习一些其他设计知识有助于我们打开思维，将其他的设计思想和技巧带入到产品设计中在还没有开始讲解工业产品设计软件之前，就要告诫学习工业设计的同学，素描、色彩、一定要学好，否则软件学得再好也只能当个绘图员，而不是你想要做的工业产品设计师。
工艺常用的画图软件有哪些
工艺常用的画图软件有以下几种：
1. AutoCAD：是由美国Autodesk公司开发的一款专业的2D和3D设计软件，广泛应用于机械、建筑等行业。
2. SolidWorks：是一款三维机械设计软件，功能强大且易于使用，常用于工艺设计和模型制作。
3. CATIA：是法国达索系统公司开发的一款产品寿命周期管理软件，适用于工业设计、航空航天和汽车工程等领域。
4. Pro/Engineer：由美国PTC公司开发的一款三维CAD/CAM/CAE软件，主要用于机械设计和制造。
5. CorelDRAW：是一款绘图软件，常用于平面设计、标志设计、插图和版画制作等。
6. Photoshop：是由Adobe公司开发的一款图像处理软件，常用于图像编辑和合成等工艺设计中。
7. Illustrator：是Adobe公司开发的一款矢量图形编辑软件，适用于图标制作、
插图和排版等工艺设计。
8. SketchUp：是一款简易的三维建模软件，适用于建筑设计和室内装饰等工艺设计。
以上是一些工艺常用的画图软件，具体选择可以根据实际需求和个人习惯进行选择。
⼯业产品设计软件有哪些⼯业产品设计软件有哪些计算机在⼯业设计中扮演着不可取代的作⽤，可修改、易保存、表现能⼒强和数控程度⾼等优势是其他⼯具不可替代的。
在实际的⼯业设计流程中，更是离不开计算机。
⽤计算机进⾏辅助⼯业设计也占⼤部分⽐例，⼯业产品设计软件⼀般要学两种软件,⼀是平⾯软件,不外乎photoshop,illustrator和corelDraw.⼀是三维软件,建模最简单的是rhino,渲染最简单的是cinema4D,常⽤的还有3Dmax,alias,插件maya,vary什么的(没拼错吧?后⾯两个不太熟),以及机械等也要掌握的CAD,UG,Pro-E等.当然,⼀般⼈完全不⽤掌握这么多,只要会其中的三四种就够了.如⼯业产品造型平⾯表现、⼯业产品造型三维渲染表现，⼯业产品磨具开发等都涉及计算机辅助设计软件，这是⼯业设计专业学⽣必修的课程。
⼯业设计相关软件分了两个类别，视觉特效类和⼯业类，它们的区别很明显，⼀个是要求漂亮的，⼀个是要求精确严谨的。
其中⾼中低级别划分是按照软件的规模和控制深度来划分的，但低级三维软件在某⽅⾯功能不输于⾼级的。
如犀⽜的nurbs建模⽐更为⾼级的maya的nurbs要强。
⼯业设计主要学哪些软件？三⼤构成：包括平⾯构成、⾊彩构成、⽴体构成。
⽬的是让学⽣接触设计的最根本，让同学真正开始接触设计。
⼿绘：包括素描，⽔彩，速写，马克笔精细效果图等。
⽬的是为了快速的在纸上表现⾃⼰的创意三维软件：包括犀⽜，3d max，proe等。
⽬的是为了将纸上平⾯的创意⽴体的表现出来。
渲染软件：包括vray,keyshort。
给没有材质的3d模型赋予材质和⾊彩。
.平⾯软件：包括ps,coredraw等。
⽬的：渲染出的效果图往往还存在⼀些⼩瑕疵，⽤平⾯软件后期修补⼀下可以得到更加精美的产品效果图，最后做产品的展板也都需要⽤这些平⾯软件来完成。
⼯业设计之外的其他设计学，包括平⾯设计，标志设计，环境艺术设计，摄影艺术等，因为设计是想通的，都学习⼀些其他设计知识有助于我们打开思维，将其他的设计思想和技巧带⼊到产品设计中在还没有开始讲解⼯业产品设计软件之前，就要告诫学习⼯业设计的同学，素描、⾊彩、⼀定要学好，否则软件学得再好也只能当个绘图员，⽽不是你想要做的⼯业产品设计师。
一、Unigraphics 软件介绍UG是美国UGS(Unigraphics Solutions)公司的主导产品，是集CAD/CAE/CAM于一体的三维参数化软件，是面向制造行业的CAID/CAD/CAE/CAM高端软件,是当今最先进,最流行的工业设计软件之一.它集合了概念设计.工程设计,分析与加工制造的功能,实现了优化设计与产品生产过程的组合。
被广泛应用于机械、汽车、航空航天、家电以及化工等各个行业。
UG的特点CAD/CAM/CAE三大系统紧密集成。
用户在使用UG强大的实体造型、曲面造型、虚拟装配及创建工程图等功能时，可以使用CAE模块进行有限元分析、运动学分析和仿真模拟，以提高设计的可靠性；根据建立起的三维模型，还可由CAE模块直接生成数控代码，用于产品加工。
灵活性的建模方式。
采用复合建模技术，将实体建模、曲面建模、线框建模、显示几何建模及参数化建模融为一体。
参数驱动，形象直观，修改方便。
曲面设计以非均匀有理B样条曲线为基础，可用多种方法生成复杂曲面，功能强大。
良好的二次开发环境，用户可用多种方式进行二次开发。
知识驱动自动化（KDA），便于获取和重新使用知识。
UG 的功能模块UG NX功能非常强大，涉及到工业设计与制造的各个层面，是业界最好的工业设计软件包之一。
UG NX整个系统由大量的模块所构成，可以分为以下4大模块。
一、GATEWAY模块GATEWAY模块即基础模块，它仅提供一些最基本的操作，如新建文件、打开文件，输入/输出不同格式的文件、层的控制和视图定义等，是其他模块的基础。
这部分其实和其它所有软件的基础都一样，都是互通的。
二、 CAD模块UG的CAD模块拥有很强的3D建模能力，这已被许多知名汽车厂家及航天工业界各高科技企业所肯定。
似乎现在所有的人都觉得UG这个软件生来就应该是为汽车生产商等大型企业服务的，这是一个绝大的误区。
只要是牵涉到生产型的企业都用得上。
CAD模块又由许多独立功能的子模块构成，常用的有：1、 MODELING（建模）模块。
工业软件有哪些在当今数字化和信息化的时代，工业软件在工业生产领域扮演着至关重要的角色。
工业软件种类繁多，各有不同的功能和特点。
本文将探讨几种常见的工业软件，以帮助读者更好地了解工业软件的应用范围和作用。
1. CAD软件（计算机辅助设计）CAD软件是一类专门用于帮助工程师和设计师进行产品设计和工程绘图的软件。
通过CAD软件，用户可以利用计算机辅助的方式创建、修改和分析设计。
2. CAM软件（计算机辅助制造）CAM软件是在CAD软件的基础上发展而来的，用于将设计好的产品模型转换为可用于数控机床自动加工的加工程序的软件。
CAM软件可以有效提高生产效率和精度。
3. PLC编程软件（可编程逻辑控制器）PLC编程软件是用于编程可编程逻辑控制器（PLC）的工具。
PLC是自动化控制系统中常用的硬件设备，用于控制机器和流程的运行。
PLC编程软件通常采用图形化编程方式，方便工程师进行逻辑控制程序的设计和调试。
4. ERP软件（企业资源计划）ERP软件是一种全面的企业管理软件，用于整合和管理企业内部的各项业务流程和资源。
通过ERP软件，企业可以实现生产计划、采购管理、库存控制、财务管理等多个方面的集成管理和优化。
5. MES软件（制造执行系统）MES软件是用于管理和监控工厂生产过程的软件系统。
它可以跟踪生产进度、监控设备状态、协调人员工作等，帮助企业实现生产过程的自动化和优化。
结语工业软件种类繁多，在工业生产中发挥着重要的作用。
通过CAD软件，设计人员可以进行产品设计；CAM软件可将设计转化为加工程序；PLC编程软件用于控制系统编程；ERP软件整合企业资源管理；MES软件管理工厂生产过程。
这些工业软件的不断发展和创新，为工业生产带来了更高的效率和更好的质量。
一、Catia CATIA是法国达索公司的产品开发旗舰解决方案。
作为PLM协同解决方案的一个重要组成部分，它可以帮助制造厂商设计他们未来的产品，并支持从项目前阶段、具体的设计、分析、模拟、组装到维护在内的全部工业设计流程。
模块化的CATIA系列产品旨在满足客户在产品开发活动中的需要，包括风格和外型设计、机械设计、设备与系统工程、管理数字样机、机械加工、分析和模拟。
CATIA产品基于开放式可扩展的V5架构。
通过使企业能够重用产品设计知识，缩短开发周期，CATIA解决方案加快企业对市场的需求的反应。
自1999年以来，市场上广泛采用它的数字样机流程，从而使之成为世界上最常用的产品开发系统。
CATIA系列产品已经在七大领域里成为首要的3D设计和模拟解决方案：汽车、航空航天、船舶制造、厂房设计、电力与电子、消费品和通用机械制造。
CATIA先进的混合建模技术设计对象的混合建模：在CATIA的设计环境中，无论是实体还是曲面，做到了真正的互操作；变量和参数化混合建模：在设计时，设计者不必考虑如何参数化设计目标，CATIA提供了变量驱动及后参数化能力。
几何和智能工程混合建模：对于一个企业，可以将企业多年的经验积累到CATIA的知识库中，用于指导本企业新手，或指导新车型的开发，加速新型号推向市场的时间。
CATIA具有在整个产品周期内的方便的修改能力，尤其是后期修改性无论是实体建模还是曲面造型，由于CATIA提供了智能化的树结构，用户可方便快捷的对产品进行重复修改，即使是在设计的最后阶段需要做重大的修改，或者是对原有方案的更新换代，对于CATIA来说，都是非常容易的事。
CATIA所有模块具有全相关性CATIA的各个模块基于统一的数据平台，因此CATIA的各个模块存在着真正的全相关性，三维模型的修改，能完全体现在二维，以及有限元分析，模具和数控加工的程序中。
并行工程的设计环境使得设计周期大大缩短CATIA 提供的多模型链接的工作环境及混合建模方式，使得并行工程设计模式已不再是新鲜的概念，总体设计部门只要将基本的结构尺寸发放出去，各分系统的人员便可开始工作，既可协同工作，又不互相牵连；由于模型之间的互相联结性，使得上游设计结果可做为下游的参考，同时，上游对设计的修改能直接影响到下游工作的刷新。
工业设计软件评测报告1. 引言工业设计软件是现代工业设计师必备的工具之一，它可以帮助设计师快速实现他们的创意，并简化设计过程中的繁琐步骤。
本次评测将对三款常用的工业设计软件进行评测：AutoCAD、SolidWorks和CATIA。
通过对它们的界面设计、功能和易用性进行综合评估，得出每种软件的优劣势。
2. 软件评测2.1 AutoCAD2.1.1 界面设计AutoCAD的界面设计简洁明了，工具栏和命令窗口布局合理。
用户可以根据需要自定义工作区，方便工作区间的切换。
整体风格较为传统，对于已经熟悉AutoCAD的用户来说非常友好。
2.1.2 功能AutoCAD提供了丰富的二维绘图和三维建模功能，可以满足大部分工业设计的需求。
它支持多种文件格式的导入和导出，方便与其他软件进行协作。
另外，AutoCAD还配备了强大的自动化工具，如批量处理、脚本编程等，使设计过程更加高效。
2.1.3 易用性AutoCAD对于初学者来说可能有一定的学习曲线，但一旦掌握了基本操作，就可以非常方便地进行设计。
它提供了详细的帮助文档和教程，对于遇到问题的用户可以快速找到解决方案。
此外，AutoCAD的界面和操作方式与其他Autodesk系列软件相似，对于已经熟悉Autodesk产品的用户来说上手更加容易。
2.2 SolidWorks2.2.1 界面设计SolidWorks的界面设计非常现代化，采用了传统的菜单和工具栏结合的方式。
其界面布局合理，使得用户在设计过程中可以快速访问常用功能。
同时，SolidWorks还支持自定义工作区，用户可以根据自己的使用习惯进行调整。
2.2.2 功能SolidWorks是三维建模软件的翘楚，它提供了丰富的建模功能，包括曲面建模、实体建模、装配和细节设计等。
它还具备强大的模拟功能，可以对设计进行力学分析和流体分析，帮助设计师更好地优化设计方案。
2.2.3 易用性SolidWorks的学习曲线相对较陡，对于没有接触过三维建模的用户来说需要一定的时间去适应。
工业工程必学软件工业工程必学软件工业工程是一门关于优化工作流程和资源利用的学科，它通过系统性的方法来改善和优化生产和运营过程。
在现代工业中，随着科技的进步和信息技术的发展，工业工程软件成为了工业工程师必备的工具。
本文将介绍几种在工业工程领域中必学的软件，以帮助工业工程师更高效地进行工作。
1. AutoCADAutoCAD是一款广泛应用于工程图纸设计的软件。
在工业工程中，AutoCAD常用于绘制工作站、流程图和工艺图等。
它具有强大的绘图和设计功能，能够精确地绘制出各种工程图纸。
此外，AutoCAD还支持图层管理、尺寸标注、视图调整等功能，帮助工业工程师更好地进行设计和沟通。
熟练掌握AutoCAD可以提高工程师的工作效率和准确性。
2. ArenaArena是一款专业的离散事件仿真软件，用于模拟和分析生产和运营过程中的各种情况。
在工业工程中，Arena通常用于建模和分析生产线、物流系统、供应链等复杂系统。
它具有友好的可视化界面和强大的仿真功能，可以帮助工业工程师了解系统的运行情况、发现瓶颈和优化方案。
熟练掌握Arena可以帮助工业工程师制定最佳的生产计划和资源配置策略。
3. MATLABMATLAB是一款强大的数值计算和数据分析软件，广泛应用于科学计算和工程领域。
在工业工程中，MATLAB可以用于优化模型、数据分析、统计分析等。
工业工程师可以利用MATLAB进行运筹学模型的构建和求解，优化生产调度和资源利用效率。
此外，MATLAB还支持数据可视化和报告，可以帮助工程师更好地展示结果和分析。
4. SolidWorksSolidWorks是一款专业的三维CAD软件，常用于工业设计和产品开发。
在工业工程中，SolidWorks可以用于三维建模和装配。
工业工程师可以利用SolidWorks设计和优化生产设备、工作站、工装夹具等。
SolidWorks具有强大的设计功能和可视化效果，可以帮助工程师更好地形成全面的设计方案，并提前发现问题。
工业设计软件的使用技巧工业设计软件是现代设计师必备的工具之一，它能够帮助设计师将创意和想法转化为实际的产品。
在日常的设计过程中，熟练掌握工业设计软件的使用技巧是非常重要的。
本文将重点介绍几种常用的工业设计软件，并分享一些使用技巧，希望能够对设计师提供一些帮助。
一、三维建模软件三维建模软件是工业设计过程中最为常用的软件之一。
它可以帮助设计师实现产品的立体化表达，并对产品进行精确的设计和修改。
其中，SolidWorks是一款功能强大且易于使用的三维建模软件。
以下是几个使用SolidWorks的技巧：1.选择合适的视角：在设计过程中，选择合适的视角能够更好地展示产品的设计细节。
可以通过调整观察视角和使用快捷键来实现对视角的控制。
2.利用组件和配置：SolidWorks提供了组件和配置功能，可以有效地管理复杂的产品设计。
通过将零部件组合成组件，可以实现对产品的整体设计。
同时，通过创建不同的配置，可以快速地生成多个产品变体。
3.使用草图工具：草图工具是SolidWorks中重要的功能之一。
设计师可以通过绘制2D草图来创建3D几何，然后再进行修改和调整。
熟练掌握草图工具可以提高工作效率。
二、渲染软件渲染软件可以将设计师的模型以逼真的方式渲染出来，使其更加具有真实感和吸引力。
KeyShot是一款易于使用且功能强大的渲染软件。
以下是一些KeyShot的使用技巧：1.选择合适的材质：选择合适的材质对于渲染效果至关重要。
KeyShot提供了丰富的材质库，设计师可以根据需要选择适合的材质。
2.灯光设置：灯光是渲染过程中关键的因素之一。
可以通过调整灯光的类型、强度和颜色来实现不同的效果。
此外，还可以添加反射板和环境光等来增强渲染效果。
3.摄像机设置：摄像机设置是影响渲染效果的另一个重要因素。
可以通过调整焦距、景深和透视等参数来获得理想的效果。
三、动画软件动画软件可以为设计师的产品设计添加动态效果，使其更加生动。
Blender是一款免费而功能强大的动画软件。
常用工业设计软件(UG、Pro/E、SolidWorks、AautoCAD)的文件相互转换技术【摘要】本文重点介绍用三维图形文件转换成二维图形文件格式的一种可靠方法以及不同软件的三维图形文件的相互转换技术, 解决了各单位、各部门之间由于所用软件不同而需要达到 CAD 数据共享的问题。
【关键词】二维图形三维图形数据转换在结构设计和模具、加工的过程中, 不同公司之间或同一公司不同应用之间, 由于大家使用不同的软件, 经常会遇到要把 UG、 Pro/E、Solid Works、 AutoCAD 的文件数据进行转换和再转换。
一、有关 UG、 Pro /E、Solid Works、 AutoCAD 软件的简单介绍1.1、最有代表性的 C AD 系统是美国 Autodesk 公司开发的具有三维功能的通用二维 CAD 绘图软件—AutoCAD, 如最普及的 Aut o-CAD 2004 是用于机械、工程和设计的 AutoCAD 软件产品。

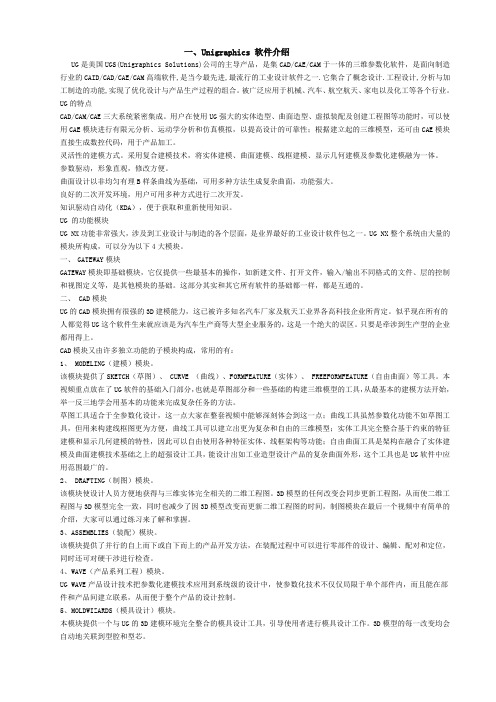

1.2、 UG (全称 Unigraphics) 是美国 EDS 旗下 PLM Solution- UGS公司集 CAD/CAM/CAE 于一体的大型集成软件系统。
其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大, 加上其在技术上处于领先地位的 CAM, 使产品设计、分析和加工一次完成, 实现了 CAD/CAM/CAE 的有机集成。
1.3、 Pro/E(全称 Pro/ENGINEER)是美国 PTC 公司的数字化产品设计制造系统。
率先将高端 CAD 系统从航空、航天、国防尖端领域推介到民用制造行业, 为现代 CAD 的技术发展与应用普及做出了贡献。
1.4、美国 Solid Wor ks 公司开发的 Solid Works 是一个集二维/三维图形于一体的大型 CAD 软件。
它的特点是: ( 1 ) 对文件数据有较强的自动修复功能。
( 2 ) 输入输出的文件格式非常多, 可以很方便的进行文件数据的转换。
( 3 ) 您可使用输入 AutoCAD .dxf 和 .dwg 文件到零件或工程图文件。
二、 UG- 草图( UG- Drafting ) 与 DXF /DWG 文件相互转换2.1、问题的提出:2.1.1就中国用户来说, 由于制造设备目前还没有完全现代化, 真正 CAD/CA M 一体化的制造企业不多, 因此, 在产品生产过程中为了控制加工件的精度, 仍然需要零部件的标注有详细公差标准的二维设计图纸。
2.1.2 任何一种 CAD 软件都不是十全十美的, UG 的 drafting 模块在汉字输入、符号标注和明细表编制方面从方便性来说还有不尽人意的地方。
使用 UG, 虽有汉字输入模块, 但与 Windo ws 兼容性不理想 , 对于文字处理没有其它二维 CAD 软件( 如 AUTOCAD) 方便,对于复杂的装配图形需要用较多的时间作文字处理工作。
作为一个CAD 应用单位, 总是充分利用每种 CAD 软件的长处, 特别是在UG套数较少的情况下, 为充分发挥 UG 的建模、分析和加工的长处, 常将二维图形的文字处理转到 AUTO CAD 上进行。
2.2、问题的分析UG 是一个大型的 CAD/CAM/CAE 软件, 它的数据集成度高。
其三维模型、装配和二维图纸信息都集中在一个 part 文件中, 而其它CAD 软件( 如 Solid Works, Pro/ENGINEER 等) 都是将模型、装配和二维图形信息分别存放在不同的文件中。
在用 UG- Translator 的 UGTODXF 进行数据转换时 , 必须区分part 文件中的各类信息, 进行数据取舍。
如果要将 UG- Drafting 中的图形转换到 AUTOCAD 中进行文字处理, 主要是对其二维信息进行转换。
其转换的内容主要是视图( 包括投影视图、局部放大图、剖视图和向视图等) 尺寸、形位公差和字符等有关信息。
在用 UG- Translator 的 UGTODXF 进行数据格式转换时, 必须对控制转换工程的有关参数进行设置。
然而, 对于复杂的装配图形,要得到与原图形完全一致的 DXF 文件, 实现起来比较复杂。
常常因为参数设置不当而生成多余的线条, 有时甚至出现视图和剖面线丢失等问题。
因此, 在对复杂装配图形进行 DXF/DWG 转换时, 我们通过采用CGM 数据格式过度, 只输出 UG- Drafting 中所显示的几何轮廓( 如视图、尺寸, 形位公差和有关标注等) , 既不会增加线条也不会丢失视图, 从而保证了在 AUTOCAD 中打开的 DXF/DWG 文件, 其图形显示与 UG- Drafting 完全一致。
2.3、将 UG- 草图( UG- Drafting) 无缝转换成 DXF/ DWG 文件的具体步骤:2.3.1 在 UG 中, 打开要转换的零部件, 进入: 草图( Drafting) , 选择要转换的图纸名称、图纸大小、比例、投影和公英制单位。
2.3.2 选择: 文件- 导出- CGM( File- Export - CGM) , 这时出现导出CGM 文件名称的对话框, 要求用户指定一个文件名称, 输入: 文件名( filename , 扩展名可以不输入, 系统会自动加上) , 再 OK。
2.3.3 这时出现转换设置对话框, 先在图形窗口中使用选择要转换的图形( Fit ) , 确信要转换的内容全部出现在图形窗口中。
再按下面设置对话框中各选项:源( source ) : 显示( display) 。
CGM 大小( CGM size ) : 比例 1.0 ( scale factor 1.0 ) 。
选择笔宽( pen sel ection ) : 标准宽度( width ) 。
文本选择( text selection ) : 多义线( poly line ) 必须设置, 否则不能显示中文。
V DC 坐标( VDC coordinates ) : 实数( real ) 。
字体( fonts ) ( 4 CALS) 。
然后 OK, 这样就生成了 CGM 文件。
2.3.4 选择 File- New 新建一个 *.Prt 文件名( New name ) 。
2.3.5 在新文件中选择:文件- 导入- CGM( File- Impo rt - CGM)。
2.3.6 这时出现选择 CGM 文件对话框。
选择先前所建立的 CGM文件, 并 OK, 这时先前生成的CGM 文件被引入到当前的文件中。
2.3.7 选择文件- 导出- DXF/DWG (File- Export - DXF/DWG) , 出现转换设置的对话框。
按下面设置对话框中各选项:来源指定( source specification method ) : 选从显示部件中选择( se-lect from displayed part ) 。
按类选择( class select ) : 选择图形窗口中的所有内容。
指定输出文件( specify output file ) : 选 DWG。
指定 DWG 文件名称: 按指定 DWG 文件( specify DWG file ) , 缺省为新建文件的名称, 其扩展名为 DWG。
如要转换到 R14 版( 默认为 2000 版) 可按: 修改设置( modify set-tings ) 按纽, 然后按:高级设置( advanced settings ) 按纽, 选择 R14 版即可, 选择 OK, OK, 这样就生成了 DWG 文件。
2.3.8 将生成的 DWG 文件拷贝到安装有 AUTOCAD 或其它二维CAD 软件的计算机上, 再运行 AUTOCAD, 你可以看到打开的图形和UG- Drafting 中的图形完全一样, 没有任何图信息丢失。
2.4、将 Auto CAD 的 DXF/ DWG 文件转到 UG 的( *.Prt ) 文件Auto CAD 的 DXF/DWG 文件 , 可以在 UG( NX4 ) 的 *.Prt 文件中很方便的直接打开。
由于 Auto CAD 的 DXF/DWG 文件是二维平面图, 在 UG 三维图中打开后需要适当缩放到合适大小, 然后根据需求调整一下坐标和视图平面即可。
三、 UG、 Pro /E 和 Sol id Works 三维数据转换的技巧在结构设计的过程中经常会遇到要把几种不同的 3D 文件进行转换, 但如果我们不掌握一定的技巧则会出现很多的破面, 甚至不能使用。
给我们看图、审图和沟通、交流都带来很多的不便。
3.1、 UG 转 PROE一般情况下我们把 UG 档转到 PROE 中时采用的格式是 STEP或 CATIA, 最好不要采用 IGS, 因为前面两种格式是针对实体, 而 IGS则是针对曲面。
但是在转换过程中, 当我们导入 PROE 中发现有破面时你不妨另一种方法: 把 UG 的 3D 文件用 STP 格式输出, 然后用 Solid Works打开 STP 文件, 将有问题的图形用该软件的修复功能进行修复。
如果是装配图, 可单独将零件图打开后进行修复, 修复成功并保存后再回到装配图。
再将文件用 IGS 格式保存。
然后用 PROE 打开 IGS 文件即可。
3.2、 PROE 转 UGPROE 转到 UG 中就简单多了 , 我们用 Pro/ENGINEER 先把PROE 档打开, 然后另存为 STP 格式, 再在 UG 中导入即可。
3.3、 IGS 转 PRO E 或 UG首先我们要知道手头的 IGS 格式文档是 PROE 还是 UG 中转来的, 如果是 PROE 中转来的我们就用 PROE 将其导入, 如果是 UG 中转来的当然要选择在 UG 中导入, 因为软件接收自己导出的文件格式肯定错误是最小的。
当然, 用 PROE 导入时如果有破面别忘了更改精度, 用 UG 导入时, 如果缝合生成不了实体别忘了改大缝合的公差。
如果在 PROE 或 UG 中得到实体后需要相互转换, 可以参照上面所讲到的 1 和 2。
还有若在 PROE 和 UG 中都不能直接将 IGS 转为实体, 我建议用Solid Works 将其数据修补一下 ( 都是软件自动修补, 不需要我们辛劳) , 再另存为 STEP(用于 UG)或 IGS(用于 PROE)档, ( 注意, *.STEP文件名需改为 *.STP 的文件名才能在 UG 和 PROE 中打开。
)四、结束语掌握以上几种常用工业设计软件软件的数据相互转换技术,不但可以解决各单位、各部门之间所用软件不同而需要达到 CAD 数据共享的问题, 还可以充分利用各个软件的优点和长处, 使我们在设计工作中能够取长补短, 左右逢源, 进一步提高设计工作的效率。
