挡土墙及锥坡施工方案 word 文档_secret

挡土墙（护坡）施工方案一、工程概况1．工程名称：2．建设地点：3．施工单位：4．监理单位：5．管理单位：6. 工程规模：7、工程建设地点及自然环境220kVxx变电站位于xx市xx镇xx村，站内占地19402㎡，该站在xx村主公路旁。

站址呈长方向对角坡度，地面高程在580.58~592.90米之间，高差约12米。

变电站横向采用1.0%的坡度布置。

8.工程内容：站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。

二、编制依据1、220kV输变电新建工程挡土墙施工蓝图2、《工程测量规范》GB50026-933、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-20054、《建筑基坑支护技术规范》JGJ120-94；5、《变电站工程施工质量检验及评定标准》6、《建筑地基处理技术规范》GJ79-917、《砌筑砂浆配合比设计规程》JGJ98-20008、我司现有的技术力量，其他类似工程的施工经验以及我司编制的有关先进施工工艺，适用于本工程的施工技术和施工管理办法。

三、材料要求：1.石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。

片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。

用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。

2.水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。

其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。

根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。

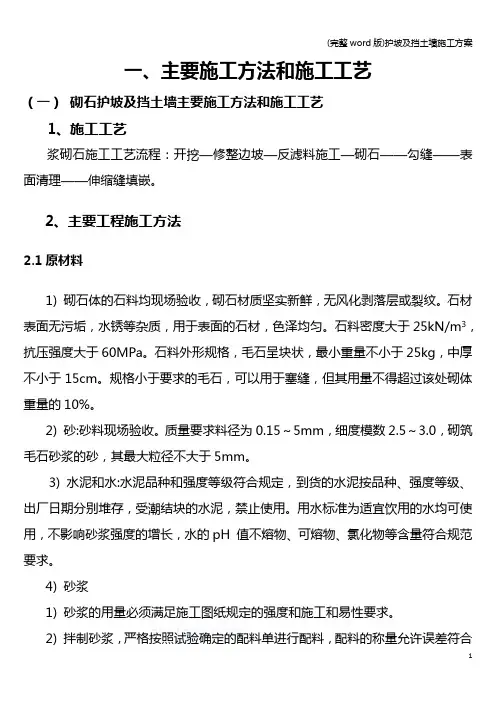

一、主要施工方法和施工工艺（一）砌石护坡及挡土墙主要施工方法和施工工艺1、施工工艺浆砌石施工工艺流程：开挖—修整边坡—反滤料施工—砌石——勾缝——表面清理——伸缩缝填嵌。

2、主要工程施工方法2.1原材料1) 砌石体的石料均现场验收，砌石材质坚实新鲜，无风化剥落层或裂纹。

石材表面无污垢，水锈等杂质，用于表面的石材，色泽均匀。

石料密度大于25kN/m3，抗压强度大于60MPa。

石料外形规格，毛石呈块状，最小重量不小于25kg，中厚不小于15cm。

规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%。

2) 砂:砂料现场验收。

质量要求料径为0.15～5mm，细度模数2.5～3.0，砌筑毛石砂浆的砂，其最大粒径不大于5mm。

3) 水泥和水:水泥品种和强度等级符合规定，到货的水泥按品种、强度等级、出厂日期分别堆存，受潮结块的水泥，禁止使用。

用水标准为适宜饮用的水均可使用，不影响砂浆强度的增长，水的pH 值不熔物、可熔物、氯化物等含量符合规范要求。

4) 砂浆1) 砂浆的用量必须满足施工图纸规定的强度和施工和易性要求。

2) 拌制砂浆，严格按照试验确定的配料单进行配料，配料的称量允许误差符合下列规定:水泥为±2%，砂为±3%，外加剂为±1%。

砂用磅秤称够重后，倒入拌和机料斗中，用铁锹整平，用红漆画上标记，当含水量变化较大时，及时进行砂用量的标定。

含水量变化不大时，间隔15天进行一次砂用量的标定。

3) 拌合时间:机械拌合不少于2～3min。

4) 胶凝材料随拌随用。

在运输或储存中发生离析或泌水时，砌筑前重新拌合，已初凝的砂浆不得使用。

5)当冬期日平均气温低于3～5℃时，不宜进行砌筑，当气温不低于0℃而进行砌筑时，水泥砂浆强度等级适当提高，并保持熟料的砌筑温度不低于5℃，为防冻害，采取保温措施。

2.2 浆砌石砌筑(1) 一般要求浆砌石砌筑符合下列要求：1）砌筑前，在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润；2）采用坐浆法分层砌筑，铺浆厚宜3cm～5cm，随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝；3）上下层砌石错缝砌筑；砌体外露面应平整美观。

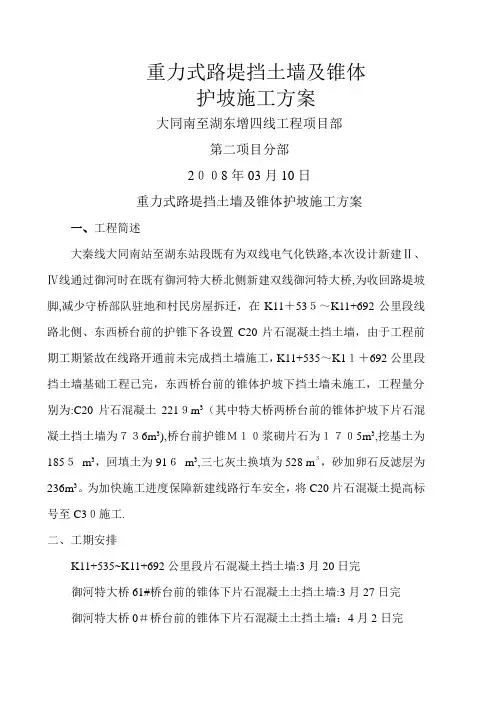

重力式路堤挡土墙及锥体护坡施工方案大同南至湖东增四线工程项目部第二项目分部2００8年03月10日重力式路堤挡土墙及锥体护坡施工方案一、工程简述大秦线大同南站至湖东站段既有为双线电气化铁路,本次设计新建Ⅱ、Ⅳ线通过御河时在既有御河特大桥北侧新建双线御河特大桥,为收回路堤坡脚,减少守桥部队驻地和村民房屋拆迁，在K11＋53５～K11+692公里段线路北侧、东西桥台前的护锥下各设置C20片石混凝土挡土墙，由于工程前期工期紧故在线路开通前未完成挡土墙施工，K11+535～K1１＋692公里段挡土墙基础工程已完，东西桥台前的锥体护坡下挡土墙未施工，工程量分别为:C20片石混凝土221９m3（其中特大桥两桥台前的锥体护坡下片石混凝土挡土墙为７３6m3),桥台前护锥Ｍ１０浆砌片石为１７０5m3,挖基土为185５m3，回填土为91６m3,三七灰土换填为528 m３，砂加卵石反滤层为236m3。

为加快施工进度保障新建线路行车安全，将C20片石混凝土提高标号至C3０施工.二、工期安排K11+535~K11+692公里段片石混凝土挡土墙:3月20日完御河特大桥61#桥台前的锥体下片石混凝土土挡土墙:3月27日完御河特大桥0＃桥台前的锥体下片石混凝土土挡土墙：4月2日完御河特大桥６１#桥台前的M10浆砌片石锥体：4月1０日完御河特大桥０＃桥台前的M1０浆砌片石锥体:４月12日完三、施工方案施工影响范围距行车线近且新建线车流密度大、荷载重、路基边坡土层松散等因素特采取分段式开挖,分段浇筑,分段长度为每１5米一段。

1、基坑开挖及换填三七灰土基坑开挖前人工挖设探沟,探明光、电缆走向,若发现光、电缆必须设置警示标志并派专人防护，未探明电缆走向不可盲目动用机械开挖基坑,在各方监护人员到位的情况方可开挖,开挖时准备好应急用的编制袋、草袋以及加固的方木支撑等，若发现路基边坡有变化时立即停止开挖,采取应急支护.开挖完经技术员、安检员监理方验收合格后立即换填三七灰土,随挖随换填,不得将三七灰土换填层设置在杂物或垃圾上,分层换填每层夯实后２5cｍ左右,层层验收,合格后摊铺下一层,三七灰土必须过筛拌匀，严格按照配拌制。

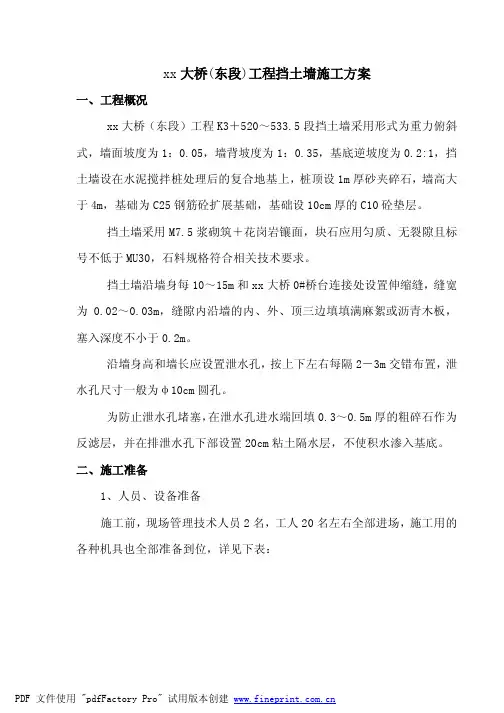

xx大桥(东段)工程挡土墙施工方案一、工程概况xx大桥（东段）工程K3＋520～533.5段挡土墙采用形式为重力俯斜式，墙面坡度为1：0.05，墙背坡度为1：0.35，基底逆坡度为0.2:1，挡土墙设在水泥搅拌桩处理后的复合地基上，桩顶设1m厚砂夹碎石，墙高大于4m，基础为C25钢筋砼扩展基础，基础设10cm厚的C10砼垫层。

挡土墙采用M7.5浆砌筑＋花岗岩镶面，块石应用匀质、无裂隙且标号不低于MU30，石料规格符合相关技术要求。

挡土墙沿墙身每10～15m和xx大桥0#桥台连接处设置伸缩缝，缝宽为0.02～0.03m，缝隙内沿墙的内、外、顶三边填填满麻絮或沥青木板，塞入深度不小于0.2m。

沿墙身高和墙长应设置泄水孔，按上下左右每隔2－3m交错布置，泄水孔尺寸一般为φ10cm圆孔。

为防止泄水孔堵塞，在泄水孔进水端回填0.3～0.5m厚的粗碎石作为反滤层，并在排泄水孔下部设置20cm粘土隔水层，不使积水渗入基底。

二、施工准备1、人员、设备准备施工前，现场管理技术人员2名，工人20名左右全部进场，施工用的各种机具也全部准备到位，详见下表：现场施工负责人挖掘机1台安全负责人装载机1台现场技术负责人搅拌机1台机修工1人发电机1台电工1人测量、试验器具若干技工2人常用工具若干普工20人2、材料准备施工前，各种施工用的材料全部进场，包括片石、水泥、砂、水以及沥青、麻絮等，这些材料进场前须按规范要求进行抽样检验，其检验的各项技术指标必须符合规范要求，否则，不得进场使用。

进场后的材料按要求分开堆放，并做好各种标识，此外，还要做好各种材料的防尘、防潮等保护措施，材料堆放现场须有专人看管。

三、施工工艺流程图xx大桥挡土墙施工工艺具体情况见“xx大桥挡土墙、锥坡施工工艺框架图”。

四、施工方案1、测量放线施工前，需放出基坑开挖线，施工过程中，还须放出护坡的各条边棱线。

2、基础工程1)机械开挖基坑土方，机械开挖基坑土方时，只挖至基底设计标高以上20cm处，以免破坏基底的自然承载力。

挡土墙及锥体护坡施工方案在土木工程领域，挡土墙及锥体护坡是常见的施工策略，用于处理坡地或坡道上的土体，以防止坡体滑坡或坍塌。

本文将介绍挡土墙及锥体护坡的施工方案。

一、施工前准备工作在进行挡土墙及锥体护坡的施工前，需要进行以下准备工作：1.地基勘测：对施工地点进行勘测，了解地质情况、土壤性质和坡度等信息。

2.设计方案：根据勘测结果，制定挡土墙及锥体护坡的设计方案，包括结构形式和材料选用等。

3.材料准备：准备好所需的建筑材料和设备，确保施工过程中的顺利进行。

二、挡土墙施工流程挡土墙是用于防止土体滑坡或坍塌的结构墙体，施工流程如下：1.探孔和验收：在施工地点进行探孔，确认基础条件和设计要求，并进行验收。

2.基础施工：进行挡土墙基础的施工，包括开挖、浇筑混凝土基础等。

3.墙体建造：按照设计要求，在基础上建造挡土墙墙体，通常采用砌体、钢筋混凝土等材料。

4.检验和验收：完成挡土墙的建造后，进行施工质量检验和验收，确保符合设计要求。

三、锥体护坡施工流程锥体护坡是一种通过坡度逐渐变陡来防止土体滑坡的结构，施工流程如下：1.分层开挖：根据设计要求，对坡体进行逐层开挖，形成坡度逐渐变陡的结构。

2.坡面处理：对开挖后的坡面进行处理，通常采用喷浆、铺设防护网等方式，增加坡面的稳定性。

3.植被覆盖：在坡面处理完成后，进行植被的覆盖，以增强坡体的护坡效果。

4.检验和验收：完成锥体护坡的施工后，进行施工质量检验和验收，确保满足设计要求。

四、施工注意事项在挡土墙及锥体护坡施工过程中，需要注意以下事项：1.施工安全：严格遵守安全操作规程，确保施工现场安全。

2.材料质量：选用符合标准要求的建筑材料，确保结构的稳定性和耐久性。

3.施工质量：按照设计要求进行施工，保证挡土墙及锥体护坡的稳固性和护坡效果。

4.环境保护：施工过程中注意环境保护，合理利用资源，减少对环境的影响。

五、结论挡土墙及锥体护坡作为土木工程中常见的护坡结构，对于保护坡体稳定具有重要意义。

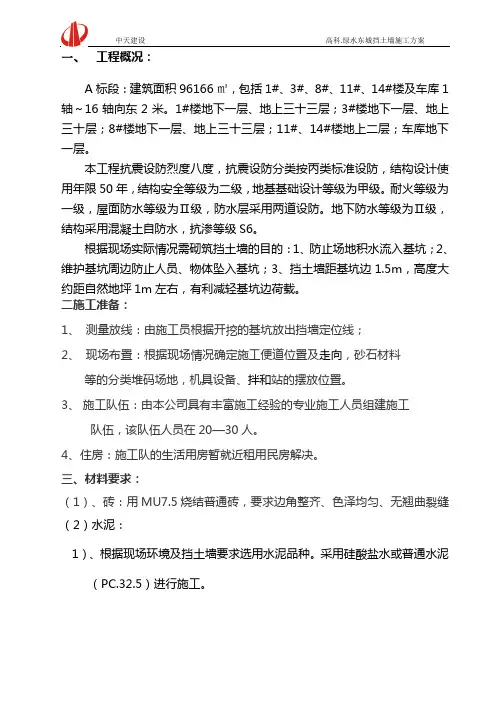

一、工程概况：A标段：建筑面积96166㎡，包括1#、3#、8#、11#、14#楼及车库1轴～16轴向东2米。

1#楼地下一层、地上三十三层；3#楼地下一层、地上三十层；8#楼地下一层、地上三十三层；11#、14#楼地上二层；车库地下一层。

本工程抗震设防烈度八度，抗震设防分类按丙类标准设防，结构设计使用年限50年，结构安全等级为二级，地基基础设计等级为甲级。

耐火等级为一级，屋面防水等级为Ⅱ级，防水层采用两道设防。

地下防水等级为Ⅱ级，结构采用混凝土自防水，抗渗等级S6。

根据现场实际情况需砌筑挡土墙的目的：1、防止场地积水流入基坑；2、维护基坑周边防止人员、物体坠入基坑；3、挡土墙距基坑边 1.5m，高度大约距自然地坪1m左右，有利减轻基坑边荷载。

二施工准备：1、测量放线：由施工员根据开挖的基坑放出挡墙定位线；2、现场布置：根据现场情况确定施工便道位置及走向，砂石材料等的分类堆码场地，机具设备、拌和站的摆放位置。

3、施工队伍：由本公司具有丰富施工经验的专业施工人员组建施工队伍，该队伍人员在20—30人。

4、住房：施工队的生活用房暂就近租用民房解决。

三、材料要求：（1）、砖：用MU7.5烧结普通砖，要求边角整齐、色泽均匀、无翘曲裂缝（2）水泥：1）、根据现场环境及挡土墙要求选用水泥品种。

采用硅酸盐水或普通水泥（PC.32.5）进行施工。

2）、水泥进场应有产品合格证和出厂检验报告，进场后应对强度安定性及其他必要的性能指标进行取样复试。

其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。

（3）砂1）、砂宜采用中砂或粗砂并应过筛，当缺少中粗砂时，也可用细砂。

砂的质量标准应符合混凝土工程相应材料的质量标准。

2）砂的最大粒径：不宜超过2.5㎜.3）砂的含泥量：当砂浆强度小于M5时，含泥量应不大于7%；当砂浆强度大于等于M5时，含泥量应不大于5%。

（4）水：宜采用地下井水。

（5）砂浆配比：该场地挡土墙全部采用M5水泥砂浆四、施工作业及质量要求：1、挡土墙基础开挖：(1)在基础开挖开始之前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。

锥坡施工方案本工程为锥坡施工项目，位于市区路号。

该工程锥坡设计为等腰梯形，坡长约为30米，坡高约为6米，土质为砂质黏土。

施工内容包括锥坡基槽开挖、坡面铺设、排水沟施工等。

（1）测量放样：根据设计图纸，对锥坡基槽位置进行测量放样，确保基槽位置准确。

（2）开挖前准备：清理现场，准备好施工机械和材料。

（3）开挖方法：采用挖掘机进行基槽开挖，人工修整。

（4）质量检测：基槽开挖完成后，进行质量检测，确保基槽位置、深度、宽度等符合设计要求。

（1）铺设材料：选用级配碎石作为坡面铺设材料。

（2）铺设方法：先对基槽进行夯实处理，然后铺设级配碎石，确保铺设厚度符合设计要求。

（3）质量检测：坡面铺设完成后，进行质量检测，确保坡面平整、密实。

（1）测量放样：根据设计图纸，对排水沟位置进行测量放样。

（2）开挖前准备：清理现场，准备好施工机械和材料。

（3）开挖方法：采用挖掘机进行排水沟开挖，人工修整。

（4）质量检测：排水沟施工完成后，进行质量检测，确保排水沟位置、深度、宽度等符合设计要求。

施工过程中，应注意安全，确保人员安全和设备安全。

施工过程中，应注意环境保护，减少对周边环境的影响。

施工过程中，应注意质量检测和控制，确保施工质量符合设计要求。

本工程为边坡土石方施工项目，位于市区街道村，总占地面积约平方米。

该工程主要内容包括土石方开挖、运输、堆放、填筑及边坡防护等。

施工环境复杂，地形起伏较大，施工难度较大。

本方案旨在指导施工，确保工程质量和安全，提高施工效率。

（1）根据设计要求，对边坡进行测量放样，确定开挖线。

（2）采用挖掘机进行开挖，自卸车运输，将土石方堆放在指定地点。

（3）开挖过程中，加强测量控制，确保开挖深度和坡度符合设计要求。

（4）遇有地下水等情况，及时采取排水措施，防止水患影响施工。

（1）对开挖后的边坡进行修整，清除松散土石和危石。

（2）采用喷射混凝土或挂网喷射混凝土对边坡进行加固防护。

（3）根据设计要求，设置排水设施，防止地下水对边坡造成影响。

锥坡施工方案锥体填筑材料采用与桥台后背回填材料相同的水泥粉煤灰,水泥：粉煤灰=1:9;桥台锥坡填筑水泥粉煤灰封层压实,最后至上而下进行刷坡,最后在锥坡表面覆盖隔水土工布300g/m2;待整个坡体基本稳定后进行锥坡坡面铺砌;1、施工准备首先将现场挖至相应底标高后,进行大致整平;对该桥台锥坡进行准确测量放线,锥坡坡度为1:,挡墙坡度为1:跟着墙身走,设计院交代;确定锥坡填筑坡脚线后,向外偏移,并撒白灰线;2、施工方法1挡墙内侧及锥坡填筑施工顺序：原槽压实→分层填筑挡墙内侧→分层填筑上部锥体→刷坡→覆盖隔水土工布挡墙内侧及锥坡填筑应与桥台后背回填同步施工,其中A区域与B区域采用水泥粉煤灰回填,C区域采用黄土回填;A、B、C三个区同步向上填筑见下图;填筑前应对原地面进行密集碾压,并准确放样;采用机械分层填筑压实,填筑压实标准同路堤;填筑过程中采用大型碾压设备压实厚度不得大于30cm,最小压实厚度不得低于15cm;靠近桥台采用小型汽油夯人工压实;分层压实厚度不得超过20cm;挡墙内侧回填后,进行锥坡回填,其立面坡度为1:,然后继续填筑上部锥体,直至分层填筑到耳墙高度;最后采用不透水土工布覆盖,待其稳定后再进行后期刷坡工作;刷坡之前首先需要挂线,然后采用挖掘机进行初步刷坡,人工精确修坡由于高度较高,人工修坡的过程中需要机械密切配合,刷坡时应由上至下进行;机械施工时,应安排熟练驾驶人员进行,并设专人指挥,避免破坏坡面密实度,严禁超挖补土;如坡面有小面积土坑,可适当填筑相应新拌砂浆进行补坑,并用挖机斗拍实;挖机刷坡的弃方,宜采用机械就地整平;严禁将弃方重复使用;2锥体砌筑挡土墙坡度1：,采用浆砌片石砌筑,墙身外露面用砂浆勾缝;选用较大的和表面较平的毛石砌筑,最小厚度为15厘米;挡土墙下换填50cm粗砂垫层,垫层宽出挡土墙底两侧50cm,砂垫层震捣密实;锥体坡面设35cm厚M10浆砌片石护坡,砌筑之前应将锥坡进行挂线,清除坡面多余土层,由于边坡较高时,可用钢管搭设简易支架,设卷扬机以便于现场材料倒运如果挖机实在够不着;3、砌筑材料片石形状不受限制,厚度不得小于35cm;用做镶面的片石宜表面平整、尺寸较大;片石的强度不应小于MU30;M10水泥砂浆采用现场拌合,砂浆应随拌随用,当在运输或贮存过程中发生离析、泌水现象时,砌筑前应重新拌和;已凝结的砂浆,不得使用;。

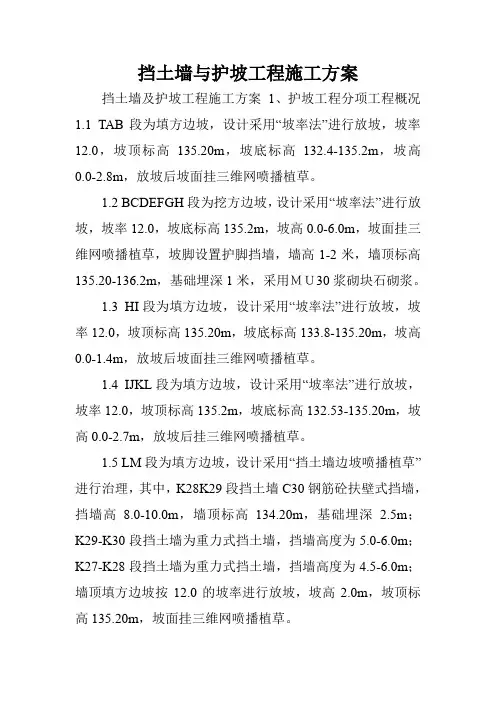

挡土墙与护坡工程施工方案挡土墙及护坡工程施工方案1、护坡工程分项工程概况1.1 TAB段为填方边坡，设计采用“坡率法”进行放坡，坡率12.0，坡顶标高135.20m，坡底标高132.4-135.2m，坡高0.0-2.8m，放坡后坡面挂三维网喷播植草。

1.2 BCDEFGH段为挖方边坡，设计采用“坡率法”进行放坡，坡率12.0，坡底标高135.2m，坡高0.0-6.0m，坡面挂三维网喷播植草，坡脚设置护脚挡墙，墙高1-2米，墙顶标高135.20-136.2m，基础埋深1米，采用ＭＵ30浆砌块石砌浆。

1.3 HI段为填方边坡，设计采用“坡率法”进行放坡，坡率12.0，坡顶标高135.20m，坡底标高133.8-135.20m，坡高0.0-1.4m，放坡后坡面挂三维网喷播植草。

1.4 IJKL段为填方边坡，设计采用“坡率法”进行放坡，坡率12.0，坡顶标高135.2m，坡底标高132.53-135.20m，坡高0.0-2.7m，放坡后挂三维网喷播植草。

1.5 LM段为填方边坡，设计采用“挡土墙边坡喷播植草”进行治理，其中，K28K29段挡土墙C30钢筋砼扶壁式挡墙，挡墙高8.0-10.0m，墙顶标高134.20m，基础埋深2.5m；K29-K30段挡土墙为重力式挡土墙，挡墙高度为5.0-6.0m；K27-K28段挡土墙为重力式挡土墙，挡墙高度为4.5-6.0m；墙顶填方边坡按12.0的坡率进行放坡，坡高2.0m，坡顶标高135.20m，坡面挂三维网喷播植草。

1.6 MN段为挖方边坡，设计采用“坡率法”进行放坡，坡率12.0，坡底标高135.20m，坡高0.0-1.7m，坡面挂三维网喷播植草，坡脚设置护脚挡墙，墙高 1.0-2.0m，墙顶标高135.2-136.2m，基础埋深1.0m，采用MU30浆砌块石砌筑。

1.7 NOP段为填方边坡，设计采用“挡土墙放坡喷播植草”进行治理，其中K36-K38挡土墙为C30钢筋砼扶壁式挡墙，挡墙高度5.0-8.0m，墙顶标高130.20m，基础埋深2.5m；K6-K36挡土墙为重力式挡土墙，挡墙高度为4.5-6.0m，基础埋深为1.5m；墙顶填方边坡按12.0的坡率进行放坡，坡高5.0m，坡顶标高135.20m，坡面挂三维网喷播植草。

挡土墙、护坡施工方案挡土墙、护坡施工方案1. 引言挡土墙和护坡是用于防止山体滑坡和坡面塌方的重要工程措施。

本文档旨在提供挡土墙和护坡的施工方案，详细介绍了施工前的准备工作、施工材料与装备、施工方法、施工安全措施等内容。

2. 施工前准备工作2.1 勘察和设计在施工前，必须进行详细的勘察和设计工作，包括地质勘察、地形测量、地下水位测量等。

根据勘察和设计结果，确定挡土墙或护坡的类型、尺寸和施工方法。

2.2 材料采购根据设计要求，采购合适的材料，包括挡土墙或护坡所需的砖石、水泥、钢筋等。

2.3 施工人员与装备确定所需的施工人员数量和技术要求，采购必要的施工装备，如挖掘机、起重机、模具等。

3. 施工方法3.1 挡土墙施工方法3.1.1 挖掘基坑根据设计要求，挖掘挡土墙的基坑，并清除基坑内的杂物和泥土。

3.1.2 填筑砂石料在基坑底部铺设一层砂石料，用以增加基坑的稳定性。

3.1.3 砌筑挡土墙按照设计要求和标高，采用砖石或混凝土砌筑挡土墙的结构体系，确保墙体的密实和稳定。

3.1.4 排水系统根据需要，设计并安装排水系统，以预防挡土墙背后积聚的水分对墙体产生不利影响。

3.2 护坡施工方法3.2.1 土方开挖与清理根据设计要求，在护坡区域进行土方开挖，并清除土方开挖过程中产生的杂物。

3.2.2 土壤加固根据土壤的特性，采用合适的土壤加固措施，如夯实、植被种植等，确保护坡的稳定性。

3.2.3 植被种植在护坡面进行适当的植被种植，以保护土壤不受冲刷和侵蚀。

4. 施工安全措施4.1 安全培训施工前对施工人员进行安全培训，包括施工现场安全规范、操作规程等的培训，提高施工人员的安全意识。

4.2 安全设施设置必要的安全设施，如安全网、警示标志等，以确保施工现场的安全。

4.3 定期检查与维护定期检查施工现场的施工质量和安全状况，及时进行维护和改进。

5. 本文档所涉及附件如下：附件1：挡土墙设计图纸附件2：护坡施工进度计划附件3：材料采购清单...6. 本文档所涉及的法律名词及注释：6.1 挡土墙：土石、混凝土等构筑物，用于防止山体滑坡及坡面塌方。
