汽车DVD一体导航仪改装图文教程随着经济的发展，很多朋友有自己的小汽车，有的朋友想把自己的汽车改装一下dvd一体导航仪，又不知道如何做。
其实改装起来改装不难，重要的是要掌握改装的步骤，下面我们一起来以本田思域改装迈思卡DVD导航仪的过程来详解解决一下如何改装。
本教程其它的车型一样可以通用。
改装需要的工具材料∙1、电工胶刀∙2、十字螺丝刀∙3、斜口钳∙4、3M双面胶∙5、绝缘胶布∙6、螺丝套筒步骤/方法1.本田锋范原车内饰2.开始拆。
3.接收拆，一步一步来。
4.拆螺丝。
5.拆方向盘上面的这个东西6.用手托着拿出来7.接收拆。
8.把螺丝拿出来9.开始拆原车的CD机部分10.双手拿着拆出来。
11.一体机连线中12.尾线都连上了，按照接口连上就行了13.接收拆螺丝14.储物仓拆下来，要把USB连接线放到里面15.把门上面的橡胶弄开布GPS天线16.天线一般固定在这个位置17.空空的上面都没有18.把线穿过来19.把们上面的橡胶弄好20.把一体机跟原车的一些东西组装在一起21.面板装好了是这个样子的22.空调通风孔装好了23.线路整理一下，准备安装上去了24.对接上就好了25.安装上去就好了26.固定一下基本上就好了27.这个位置还原一下28.接下来是这个位置了29.螺丝记得要装回去30.还原，装回去简单多了31.装好e路航导航仪后的效果注意事项GPS接收天线建议放置在车顶外，接收信号较强，也可置于车内前方玻璃下方的仪表台上，用3M双面胶做好固定。
∙安装GPS接收天线时，须水平放置，正面朝天，这样较好接收卫星信号。
如果车子装有防爆膜将会降低GPS信号的接收能力，这种情况下，建议GPS天线安装在车辆外部。
∙不要缩短或延长GPS天线，改变天线的长度可能引发短路或天线故障，尽量避免GP S天线缠绕或干涉方向盘或刹车踏板及其他汽车控制部件，否则可能发生危险！∙安装完成后，对导航进行调试，在主界中，点击导航即可以直接进入导航系统。
长安铃木锋驭车载导航升级操作教程菜鸟、小白请不要自己随便胡乱升级，出现问题，本帖不负责！建议去4儿子升级！最近车友在升级导航的时候遇到了很多问题，现在在此总结下并且提醒要升级导航的车友几个注意事项：1，准备好一张8G或者16G的SD卡（TF卡带卡套也可以），必须格式化为FAT16或FA T32，并且卡边上的保护开关要检查下，不要写保护了，否则无法升级，导致文件错误；2，在激活码没有弄到手之前千万不要去升级导航，否则导航变砖无法使用，只能用来听歌啊啥的了，这个一定要注意，可以先下载导航地图升级包，等激活码弄到收再去升级！3，获取激活码的2个必要条件是提供机器码和车辆识别码后8位，有些车友不知道这2个码在哪里看！机器码在打开导航界面后--点菜单--设置--关于里面查看，如图车辆识别码的话在你的行驶证上面查看，这个码只要提供后面8位就可以了！4，在拿到上面2个码以后就可以去车载导航软件注册激活网站（）注册获取激活码！保存好激活码，这样可以等有空的时候慢慢去升级！5，现在激活码只针对本群车友提供！！！这下各位车友明白了没有？菜鸟都应该会了吧？赖人安装步骤啊！！！升级操作说明：一、制作导航升级卡：1. 准备一张SD 卡（最大可以支持16GB的SD卡），格式化为FAT16或FAT32后待用；因每年地图数据都在增加，建议使用8GB容量的卡，如后续8GB卡无法装下地图数据时请自行更换到16GB的卡。
2. 将下载的最新版本导航软件解压缩后拷贝到 SD 卡根目录内，根目录文件如图1。
注意：如果SD卡根目录文件与图1不一致，则无法升级。
1.导航处于关机状态，将制作好的升级卡插入需要升级的导航SD卡插座内；然后在不踩脚刹的情况下按2下一键启动，把ACC电源打开注意：须按照卡槽处的图示，按正确的方向插入SD卡。
2.开启导航，在完成长安铃木LOGO读取后，系统会自动进入到软件升级界面。
3.如果该车除地图软件以外还有其他软件需要升级，则会自动进入相关升级界面，如图2。
本田CRV改装DVD导航教程为了方便大家自己动手安装DVD导航，我们特意制作了这个教程，提供给自己动手改装的朋友参考学习，自己动手安装要注意安装的时候要一步一步来，不要操之过急，注意改装过程中不要刮花面板，建议用块薄布把橡胶刀片包起来，这样能够有效避免刮花面板，下面我们一起来看本田CRV的改装教程。
工具/原料1、电工胶刀2、十字螺丝刀3、斜口钳4、3M双面胶5、绝缘胶布6、螺丝套筒步骤/方法1.之前装的导航，不是很好用。
2.开始拆中控台了3.看着一步一步拆就行了4.拆空调通风孔5.注意我们的拆除方法6.差不多拆下来了7.接着拆。
8.右边翘松了再弄下左边的9.拆出来了，把尾线拔掉10.拆原来的DVD导航，拆螺丝过程中11.还在拆。
12.用手托着拿出来13.拔掉尾线。
14.把支架弄下来15.拆储物仓，要把USB接线弄到这里面16.注意怎么弄的17.注意这个步骤，不做的话很难弄出来的18.GPS天线走线过程中19.准备固定在这里了。
20.就是这个样子的了21.还原一下22.弄出来一下。
23.还在继续。
24.线路对接。
25.主要按接口接上就行，错了接不上的26.都连上了。
27.放上去准备固定。
28.看是固定，大螺丝了29.还原中控中30.快好了吧！31.下半部分还原好了32.下半部分还原好了33.空调通风孔还原好了34.最后把这个盖上35.完工了不错吧！主界面看起来不错吧！注意事项1.拆装时请保护好车辆仪表台，不要刮伤，妥善保管好拆下的部件。
2.液晶屏幕很容易被刮花，请使用触摸笔进行各项操作，不要使用其他锐利的物体以免屏幕刮花3.布线要合理，车内安装空间较小，所以尽量整理分布好线材，减少占用空间，使主机易于安装。

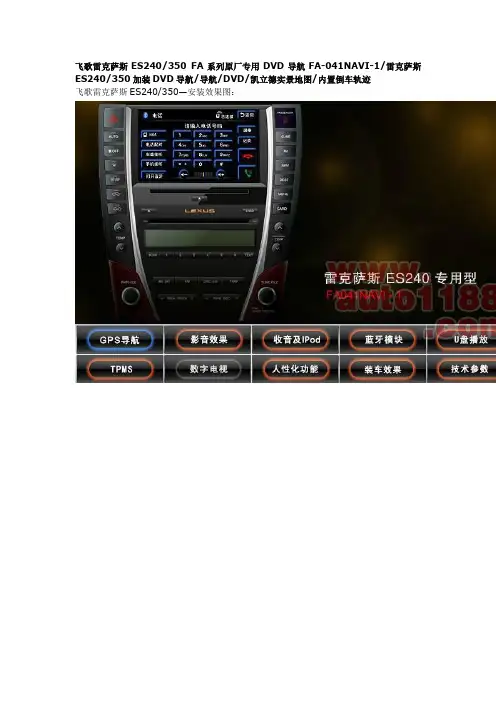

飞歌雷克萨斯ES240/350 FA系列原厂专用DVD导航FA-041NAVI-1/雷克萨斯ES240/350加装DVD导航/导航/DVD/凯立德实景地图/内置倒车轨迹飞歌雷克萨斯ES240/350—安装效果图：一、飞歌经典版专用DVD导航-产品功能：1.与原车通讯协议完美互动〔群众车系〕与原车通讯协议完美互动，各项功能均可在仪表上显示，使用过程中可通过仪表盘理解正在工作的系统功能〔如DVD、收音、数字电视等〕，同时，可以直接阅读该功能的相关信息〔如音量大小、曲目、电台频率等信息〕，并可通过原车方向盘按键控制音量大小，选台或选曲等功能。
人性化的便捷操作，省去你在旅途中为常规调节而分心，得以畅享旅程。
2.要导航还要音质优越的音效形式包括：古典、流行、爵士、摇滚。
为你所喜欢的音乐进展优化，大大增强你的听觉盛宴。
真正可调节低音通道输出,低频,增益等可设置,上下音中心频点可灵敏选择。
完美的聆听位置选择。
3.GPS卫星导航系统全屏灵动触摸，支持手写和各输入法录入功能全程语音导航提示丰富的导航信息数据库，多种方法快速查找目的地定位准确，实际行驶误差小于10米信号承受灵敏、连接迅速，汽车启动时就可与卫星通讯行驶中偏航时语音自动提示、自动重新规划途径全国固定测速报警〔固定电子狗功能〕4.DVD多媒体影音系统6.5、7英寸全新数字高明晰液晶显示屏，DVD界面全屏触摸操作支持原车按键及方向盘按键控制可播放DVD/VCD/CD/MP3/WMA/MPEG4等多种影音媒体播放格式支持U盘播放、ipod接入，内置FM/AM收音调谐器主菜单电路时钟显示功能配接线更专业,美观,简洁5.车载蓝牙免提内置蓝牙免提功能、支持无线耳机接听蓝牙具备蓝牙隐私通话功能6.可视倒车系统〔选配〕专车专用摄像头到达原车完美晋级的视觉效果挂上倒档时自动切换至车后画面，可直观前方障碍物7.CMMB数字电视〔选配〕可接收1~10个电视频道〔视地区信号而定〕行驶中也能稳定的接收电视信号，享受明晰流畅的电视画面8.头枕式显示屏〔选配〕匹配原车内饰颜色，高分辨率显示声音、图像前后台分区操作，前后排乘客可欣赏不同的节目国内首创基于DSP〔数字信号微处理器芯片〕设计的车载音频信号数字处理系统，该技术为车主构筑更令人陶醉的驾控音乐厅。
告别无质感的原车音响本田锋范音响升级Focal新黄盆本田锋范内部空间相对较大，尤其前排腿部空间较大。
在影音配置上，国内日系车厂在零部件喜好有日资背景的企业。
但这意味着原车音响的配置很优秀或者不差吗？其实不然！从品牌的角度来考虑，市面上的很多原车音响所使用的品牌都是世界知名的，如Bose、哈曼卡顿、JBL等等。
从产品品质来看，前装的原车喇叭考虑到成本的因素，如果说要求原车音响的质地比过后装，如此“蚀本”的生意，前装的生意人并不喜欢吃“大头菜”。
前装的成本考虑成就了后装汽车音响升级的市场。
从本田锋范的原车音响喇叭配置上来看，其高配版本在前门配备的是一套6.5二分频套装喇叭，后车门采用的是6.5寸同轴喇叭。
而这里的案例，车主在升级的过程中并没有做很大的改动，直接要求前级更换Focal新黄盆ES 165 KX2两分频套装加功放直推，先做初期的产品体验再来继续后续的升级。
差强人意的原车音响后期升级成必然本田锋范在人声、弦乐等以中高频为主的声乐、器乐来说，表现效果都较为令人满意，这表现在声场两侧的宽度及正面的深度上，听感上通透明亮。
但是在表现DISCO、偏金属一类的音乐时，就显得心有余而力不足，在听感上主要表现为低音浑浊，缺乏量感，质感当然也无从谈起了。
一般来讲，对器材稍微有要求的烧友是不会满足于原车音响的表现的，体验Focal新黄盆ES 165 KX2之后，升级成为了必然。
新黄盆K2系列是Focal团队在成熟经典的Elite K2 Power系列基础上，在产品端做一次全面升级。
新黄盆系列以打造品质和音质代名词为目标，旨在为广大汽车音响发烧友再一次带来更加高品质的声音。
200万美元的投入，带来产品系列的全新升级，两项全新产品专利，传承经典的同时，融合了技术创新，新黄盆新专利新主张，带来全新汽车音响发烧体验。
从ES 165 KX2两分频套装的产品情况来看，标志性的黄盆采用的是防弹布材质音盆以及独特的“W”三明治音盆设计。
锋范改装案例篇一：本田锋范音响改装隔音升级案例锋范应用了具有浓郁Honda元素风格的前脸设计，炫黑格栅酷感十足。
扁平状的前大灯沿袭了Honda族谱最新的设计潮流，独特、精悍，并与前格栅浑然一体。
尾部造型酷似箭翎，短促有力，富有动感，配合钻石造型的后尾灯，使整个后部的造型尤为抢眼。
可是要是说到隔音，那确实是一个令人头疼的问题，要说今天这位锋范的车主就被那该死的噪音给吵的发飙了，终于决定要好好治治那该死的噪音。
改装配置清单：隔音：全车荣茂隔音加荣茂吸音棉前声场：德国喜力士E62C后声场：德国喜力士B6功放：德国喜力士BFIVE低音：美国钻石D110隔音篇：四门：门板做好隔音第一层：门板做好隔音第二层：做四门隔音正好可以将车门密封起来，形成一个类似于家音箱的腔体，消除声短路，提升喇叭的低频效果。
如果把喇叭直接安装到车门钢板上，喇叭发声时，由于喇叭的安装基板——车门钢板比较薄弱，强度不够，钢板就会随喇叭产生共振或抖颤，导致喇叭的声压受到损失并引起扬声器的谐波失真，从而导致喇叭音质恶化。
所以，在车门钢板上贴上顶级减振王可以有效强化车身钢板，减少喇叭与车门钢板共振、抖颤杂音，犹如把喇叭安装到了扎实的箱体之上，大幅提高汽车喇叭在车门上的音质效果。
底盘：篇二：飞度、锋范改装注意事项飞度、锋范改装不要轻易触到以下25点.总有一些车主喜欢对自己的爱车动手动脚，以为能够提升车辆的性能，殊不知这样会给车辆及自身带来莫大的危害，以下25条禁忌就是最应该避免的。
1.改大排气——降低了排气回压，低扭会下降，发动机排气门将会因为超高温度容易烧毁。
2.装蘑菇头——降低了入气惯性，低扭会下降，油耗升高，低速无力。
3.加平衡杆、横拉杆——局部震动更剧烈，会永久性破坏车体。
4改装音响，加低音炮——低音炮夸张的音量会不知不觉中损害车主听觉，大功率音响经常使得电路超负荷工作，容易烧毁开关，引起火灾。
5.加汽油、润滑油添加剂——汽油油路清洁剂会溶解汽油滤清器里的杂质之后直接堵塞喷油嘴，机油添加剂只适用于中度烧机油的老车，任何新车加进去都会导致发热和剧烈磨损。
飞锋雪弗兰旧景程专用DVD导航-加装DVD导航(内置GPS导航+蓝牙+电视)产品名称：雪弗兰旧景程专用DVD导航-加装DVD导航(内置GPS导航+蓝牙+电视)产品品牌：飞锋适合车型：雪弗兰旧景程导航软件：凯立德（2G地图卡一、雪弗兰旧景程-硬件系统功能说明：（1）6"高清TFT液晶显示屏（2）触摸式显示菜单操作系统（3）兼容DVD/VCD/CD/ WMA/ MP3/MP4(A VI)/CD-R/CD-RW/DVD-R/DVD-RW （4）电子/机械双重防震系统（5）USB/SD卡接口：预留USB/SD卡接口支持U盘、SD卡、MMC卡,具有（6）电视接收:高灵敏度电视调谐器,全频段接收,可预设80个电视台（7）收音接收:高灵敏度AM/FM接收,可预存30个电台（8）倒车显示:具备倒车视频信号输入,连接多种倒车镜头,倒车时可观察倒车状况（9）蓝牙功能: 支持无线蓝牙免提功能，来电号码直接显示，直接电话拔号，清晰语音通话电路（10）内置GPS导航功能（11）导航手写功能：在导航状态，可在触摸屏上进行手写输入功能，使操作更方便、更快捷（12）具有后台控制功能，可以外接显示器和扬声器，同时播放机器里其它视频和音频（13）带协议（14）机器按键、遥控器和触摸屏操作，操作更灵活。
二、雪弗兰旧景程-导航系统说明凯立德导航软件中国GPS导航软件第一品牌,包含的兴趣点达到420万个，分类合理详尽，涵盖128类“衣、食、住、行”等与百姓生活息息相关的实用信息，能够满足有车族和步行者等各类消费者不同的查询需求，是目前业内数据最丰富、信息最全面、实用性最强的导航地图，便于消费者在日常生活中使用。
1、超速提示功能超速提示功能，可以设置3种路况，高速道路、快速道路，一般道路。
比如分别设置为120，80，60。
当你行驶在上述道路时，超过你的设定值时，系统会语音提示“您已超速”。
2、白天夜间模式白天夜间模式，比如可以设置早7：00--晚7：00为白天模式，其余是夜间模式。

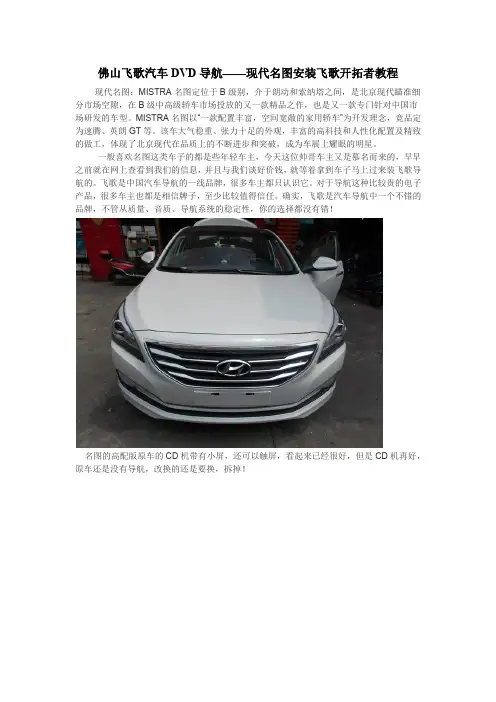

佛山飞歌汽车DVD导航——现代名图安装飞歌开拓者教程
现代名图：MISTRA名图定位于B级别，介于朗动和索纳塔之间，是北京现代瞄准细分市场空隙，在B级中高级轿车市场投放的又一款精品之作，也是又一款专门针对中国市场研发的车型。
MISTRA名图以“一款配置丰富，空间宽敞的家用轿车”为开发理念，竞品定为速腾、英朗GT等。
该车大气稳重、张力十足的外观，丰富的高科技和人性化配置及精致的做工，体现了北京现代在品质上的不断进步和突破，成为车展上耀眼的明星。
一般喜欢名图这类车子的都是些年轻车主，今天这位帅哥车主又是慕名而来的，早早之前就在网上查看到我们的信息，并且与我们谈好价钱，就等着拿到车子马上过来装飞歌导航的。
飞歌是中国汽车导航的一线品牌，很多车主都只认识它。
对于导航这种比较贵的电子产品，很多车主也都是相信牌子，至少比较值得信任。
确实，飞歌是汽车导航中一个不错的品牌，不管从质量、音质、导航系统的稳定性，你的选择都没有错！
名图的高配版原车的CD机带有小屏，还可以触屏，看起来已经很好，但是CD机再好，原车还是没有导航，改换的还是要换，拆掉！
熟练的技师，几分钟功夫把它完全撤下！下面是名图原车CD机的最终模样。
只要把原车CD机完好拆下，装导航就是小事情了，接好导航天线、导航音频线、拉条后视线到后面，然后插上专车专用导航的插头，就可开机进入导航主界面进行调试了。
飞歌开拓者导航都是厂家标配的凯立德导航，大众都喜欢它，操作方便、简单、容易上手。
配上带灯高清倒车后视，晚上倒车，再也不用担心了。
（武汉汽车改装）本田雅阁加装飞歌DVD导航一体机案例
来源：武汉鑫南贸
改装车型：本田雅阁
改装项目：加装DVD导航一体机
雅阁技术成熟，性能稳定，已经充分得到市场的检验和认可。
车型外观设计更是大气磅礴，精致豪华。
内饰也是非常典雅舒适。
动力非常充沛，整体操控体验非常好，乘坐也非常舒服。
燃油经济性也相对出色。
但是大部分车主为了日常需要还是会在车上加装导航。
这次车主选择了我们鑫南贸，我们也是非常荣幸，来看一下改装过程。
没有加装DVD导航一体机前
拆下用原车CD机
加装飞歌DVD导航一体机
开机测试
功能表
后视摄像头
倒车轨迹测试。
新款本田凌派原车屏幕升级加装导航,安装倒车影像
利用原车屏幕升级加装导航，能够保留原车所有功能，通过技术设计改装，在原车屏幕上显示出导航信息，如原车没有触摸屏，就只需要加装一个触摸屏就可以实现手写导航了。
同样的原理，可以升级加装诸多视听娱乐驾驶功能。
众多豪华车不带手写导航的问题都可以得到完美的解决，且改装升级不破坏原车线路与保修。
本升级为无损安装，对原车无任何损害，不破坏原车任何路线，不影像原车自带任何功能；原车系统娱乐功能，叠合功能，方向盘控制等功能均可以正常使用；完全兼容原车系统，保留原车的所有功能，不影响原车4S店保修。
实例安装导航效果图：
Y amaxuyangting；10-9。
本田锋范加装飞歌三代DVD导航
飞歌专用DVD导航高品质音响介绍
•飞歌声色如今，依靠先进的音视频及芯片核心技术形成国内车载影音导航行业的主流品牌，3D滑动界面，高亮
LCD屏、G-BOX车载智能服务系统、它智慧、尊贵、自身持有的（数字音视频）技术娴熟，人性的设计，精致工艺完成了对车载DVD/GPS的成功颠覆，给车主带来完美的高品质、高音质、高品位的车载影音导航
•飞歌第三代，是由原来二代机平台基础上，针对市场反映以及前装级别车载主机技术需求进行重新设计而成。
•在主要技术结构不变的情况下，特别参考原车导航的功能和技术要求，进行了改进，所以定义为第三代产品。
飞歌三代专用导航特色功能介绍
• 1.一秒钟快速启动
•三代机平台，全国首先实现一秒钟快速启动技术。
•上电一秒钟内即可启动导航主机，完全没有启动装载系统的过程，没有开机LOGO，没有GPS搜星过程，一秒钟即可对导航主机进行所有操作。
•就算在地下停车场，也不用等待收星过程，马上就可以设置目的地并开始导航。
• 2.内置精准三轴陀螺仪
•三代机配备三轴陀螺仪，在完全没有卫星信号的环境下，都可以精确导航。
•开机不用再等待收星过程，
•完全不存在车跑出去几十公里还没收到星而无法导航的情况
•在地下停车场，地下车库，完全不需要卫星信号，即可设置目的地并开始导航
•在隧道内、高架桥下，完全不需要担心没卫星信号
•导航过程中，完全不需要担心GPS天线有什么问题影响使用，就算把GPS天拨掉，都可以继续导航。
• 3.全面采用标准USB接口
•第三代机的外挂设备，全部改为标准USB接口，通过系统软件升级，可以兼容市面大多数USB设备。
•可以接U盘，移动硬盘，手机，USB HUB，IPAD，IPHONE....
• 4.苹果官方授权协议
•支持对iPod,iPhone,iPad全功能控制。
飞歌三代专用导航产品信息
•产品名称：飞歌三代丰田本田锋范专用DVD导航|祥韵版三代65302A01|本田锋范专用导航-完美音质/高清数字屏/蓝牙音乐/双图显示/导航/高清DVD •品牌：飞歌祥韵版
•适合车型：丰田本田锋范
•型号：E6502NAVI
•导航软件：四维地图
•屏幕尺寸：7 寸
飞歌65系列第三代导航产品特点
本田锋范加装飞歌三代效果图
（以下用大众车型演示导航，咨询更多产品信息可联系客服。
）飞歌第三代6500系列专用DVD导航主机介绍：
飞歌第三代6500系列专用DVD导航--系统设置
飞歌第三代6500系列专用DVD导航--壁纸选择界面
飞歌第三代6500系列专用DVD导航--原车座位音量
调整
飞歌第三代6500系列专用DVD导航--蓝牙电话
飞歌第三代6500系列专用DVD导航--收音界面
飞歌第三代6500系列专用DVD导航--导航主界面
飞歌第三代6500系列专用DVD导航--GPS搜索信息
飞歌第三代6500系列专用DVD导航--导航（美行3D
实景）
飞歌第三代6500系列专用DVD导航--导航（导航）
飞歌第三代6500系列专用DVD导航--支持蓝牙音乐播放，支持USB手机充电
飞歌第三代6500系列专用DVD导航--选配胎压监测
3屏互动的后座头枕挂屏
带独立安装固定支架，跟座椅保持一体，稳定可靠，美观典雅
可以触摸操作单独控制，带独立喇叭
更多飞歌6500系列三代DVD导航更
多车型安装图集
