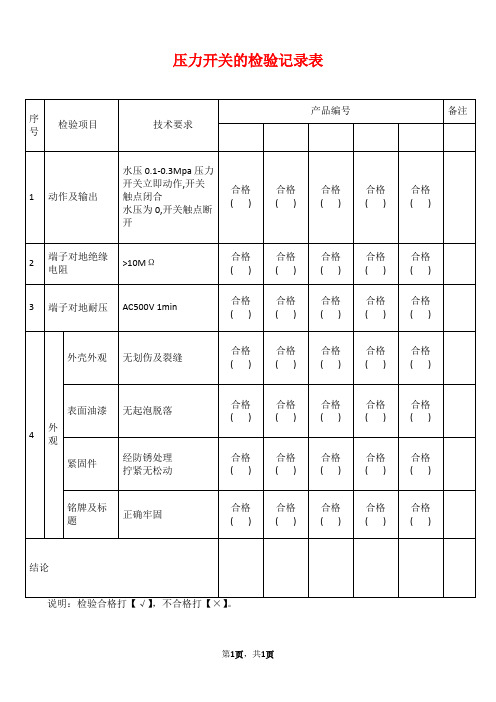

压力开关校验报告

压力开关校验、压力变送器校验方法一、试验依据JJG 544-2011 压力控制器检定规程JJG 860-1994 压力传感器（静态）检定规程JG 882-2004 压力变送器二、试验准备票1、压力开关校验试验仪器：多功能智能压力校验仪ConST273（0~10）MPa，台式气压泵SC-YFQ-S06T (-0.095~14)Mpa工器具及材料：转接头一套、螺丝刀七件套、扳手、生料带、橡胶垫片、合格证等。

资料：定值单工作人员：两人2、压力变送器校验试验仪器：多功能智能压力校验仪ConST273（0~10）MPa，台式气压泵SC-YFQ-S06T (-0.095~14)Mpa工器具及材料：转接头一套、螺丝刀七件套、扳手、生料带、橡胶垫片、合格证等。

资料：接线图工作人员：两人三、试验标准1、压力开关校验1）外观检查2）控压范围压力开关的空压范围为15%-95%。

3）设定点误差的检定45）切换差切换差不可调的控制器，其切换差应不大于量程的10 %6）绝缘电阻控制器在环境温度为15℃~35℃二巳俨相型温度为45%~75% 的条件下，各接线端子与外壳之间、互不相连的接线端子之间、触头断开的两解析那端子之间的绝缘电阻应不小于20MΩ。

2、压力变送器校验1）外观2）密封性变送器的测量部分在承受测量上限压力（差压变送器为额定工作压力）时，不得有泄漏和损坏现。

3）基本误差与回程误差（现场为电动变送器）4）绝缘电阻在环境温度为15-35℃，相对湿度为45%-75%时，变送器各端子之间的绝缘电阻应不小于20M Ω。

四、试验方法 1、 压力开关校验1） 用于感和目测检查压力开关外观。

2） 试验接线根据现场实际选择被检压力开关的 常开或者常闭接点进行校验 标准表ConST273本身自带有 压力测量功能与开关量检测功能 标准表ConST273的开关量检测 功能的实现： 电气插孔为开关量显示方式按下四次选择“开关量”模式标准压力表校验之前应先进行清零操作。

压力表校验报告1. 引言本报告旨在对压力表进行校验，并提供校验结果和建议。

压力表是用于测量液体或气体压力的重要工业仪表，确保其准确性和可靠性对于生产过程的安全和效率至关重要。

2. 背景校验压力表是为了验证其显示的压力数值与实际压力之间的准确性。

校验过程通常涉及将压力表与已知准确度的压力源进行比对，并根据比对结果进行调整或修理。

3. 方法3.1 准备工作在校验压力表之前，需要准备以下工作：•压力源：选择已知准确度的压力源，如标准压力表或压力校验器。

•校验仪器：准备用于校验的相关仪器和设备，包括接头、管路等。

•测试范围：确定校验的压力范围。

根据压力表的规格和使用要求选择相应的测试范围。

3.2 校验步骤校验压力表的一般步骤如下：1.连接压力源：将压力源与待校验的压力表连接，确保连接紧固且无泄漏。

2.施加压力：根据测试范围，逐步增加压力，并观察压力表的显示数值。

3.比对测量值：将压力表的显示数值与压力源的准确数值进行比对，并记录差异。

4.调整或修理：如果压力表的显示数值与压力源存在较大差异，需要进行相应的调整或修理。

4. 校验结果根据对压力表的校验结果，我们得出以下结论：1.压力表的显示数值与压力源的准确数值存在差异。

2.差异可能是由于压力表的老化、损坏或调整不正确等原因导致的。

3.在校验过程中，压力表在低压力范围显示较为准确，但在高压力范围存在较大误差。

5. 建议基于对压力表校验结果的分析，我们提出以下改进建议：1.根据校验结果，对压力表进行调整或修理，以提高其准确性和可靠性。

2.定期校验压力表：为了确保压力表的有效性和可靠性，建议定期进行校验，尤其是在频繁使用的情况下。

3.增加校验频率：对于高压力范围使用的压力表，建议增加校验的频率，以确保其准确性。

4.替换老化或损坏的压力表：如果压力表存在严重老化或损坏，建议及时替换为新的压力表。

6. 总结本报告对压力表的校验过程和结果进行了详细描述，并提供了相关的改进建议。

专业: 热工编号: YL-RD-YLKG-001 工程名称亿利热电#1机大修工程设备 / 系统汽机54NN-K118-N4-B1A-30-0 仪表名称压力开关型号IN HG 出厂编号071006317 出厂日期06.03制造厂家SOR使用地点1#机凝汽器真空校验设备和条件SPMK2000压力自动综标准器名称编号京制02210130号合校验台标准器精度0.05 室温24℃校验数据动作值-62.09KPa上升至-62.09KPa C-NC 闭合下降至-64.74KPa C-NC 断开校验结论合格标签PS-Q304备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-002 工程名称亿利热电#1机大修工程设备 / 系统汽机54NN-K118-N4-B1A-30-0 仪表名称压力开关型号IN HG 出厂编号04152559 出厂日期06.03制造厂家SOR使用地点1#机凝汽器真空校验设备和条件SPMK2000压力自动综标准器名称编号京制02210130号合校验台标准器精度0.05 室温24℃校验数据动作值-60.32KPa上升至-67.70KPa C-NC 断开下降至-60.32KPa C-NC 闭合校验结论合格标签PS-Q304备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-003 工程名称亿利热电#1机大修工程设备 / 系统汽机54NN-K118-N4-B1A-30-0 仪表名称压力开关型号IN HG 出厂编号4152559 出厂日期06.03制造厂家SOR使用地点1#机凝汽器真空校验设备和条件SPMK2000压力自动综标准器名称编号京制02210130号合校验台标准器精度0.05 室温24℃校验数据动作值-60.30KPa上升至-67.79KPa C-NC 断开下降至-60.32KPa C-NC 闭合校验结论合格标签PS-Q302备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-004 工程名称亿利热电#1机大修工程设备 / 系统汽机54NN-K118-N4-B1A-30-0 仪表名称压力开关型号IN HG 出厂编号051108589 出厂日期06.03制造厂家SOR使用地点1#机凝汽器真空校验设备和条件SPMK2000压力自动综标准器名称编号京制02210130号合校验台标准器精度0.05 室温24℃校验数据动作值-69.98KPa上升至-73.01KPa C-NC 断开下降至-69.98KPa C-NC 闭合校验结论合格标签PS-Q301备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-005 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K2-N4-B1A-2-8PSI 出厂编号051108574 出厂日期06.03制造厂家SOR使用地点1#机润滑油压低（启交流）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.049MPa上升至0.051MPa C-NC 断开下降至0.049MPa C-NC 闭合校验结论合格标签PS-Q401 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-006 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K2-N4-B1A-2-8PSI 出厂编号051108572 出厂日期06.03制造厂家SOR使用地点1#机润滑油压低（启直流）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.0397MPa上升至0.0412MPa C-NC 断开下降至0.0397MPa C-NC 闭合校验结论合格标签PS-Q402 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-007 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K2-N4-B1A-2-8PSI 出厂编号051108579 出厂日期06.03制造厂家SOR使用地点1#机润滑油压低（DCS报警）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.049MPa上升至0.051MPa C-NC 断开下降至0.049MPa C-NC 闭合校验结论合格标签PS-Q411 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-008 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K2-N4-B1A-2-8PSI 出厂编号051108573 出厂日期06.03制造厂家SOR使用地点1#机润滑油压低（去ETS）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.039MPa上升至0.040MPa C-NC 断开下降至0.039MPa C-NC 闭合校验结论合格标签PS-Q403 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-009 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K2-N4-B1A-2-8PSI 出厂编号051108577 出厂日期06.03制造厂家SOR使用地点1#机润滑油压低（去ETS）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.039MPa上升至0.040MPa C-NC 断开下降至0.039MPa C-NC 闭合校验结论合格标签PS-Q405 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-010 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K2-N4-B1A-2-8PSI 出厂编号051108578 出厂日期06.03制造厂家SOR使用地点1#机润滑油压低（停盘车）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.029MPa上升至0.030MPa C-NC 断开下降至0.029MPa C-NC 闭合校验结论合格标签PS-Q406 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-011 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号G04GM1出厂编号出厂日期06.03制造厂家CCS使用地点1#发电机定子冷却水压力开关校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.1MPa上升至0.100MPa C-NC 闭合下降至0.092MPa C-NC 断开校验结论合格标签PS-Q801 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-012 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号G04GM1出厂编号出厂日期06.03制造厂家CCS使用地点1#发电机转子冷却水压力开关校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.1MPa上升至0.105MPa C-NC 闭合下降至0.1MPa C-NC 断开校验结论合格标签PS-Q802 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-013 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号G04GM3出厂编号出厂日期06.03制造厂家CCS使用地点凝结水母管压力校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.66MPa上升至0.66MPa C-NC 闭合下降至0.54MPa C-NC 断开校验结论合格标签PS-Q501 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-014 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号G04GM1出厂编号4152559 出厂日期06.03制造厂家CCS使用地点发电机冷却水滤网差压校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.020MPa上升至0.020MPa C-NC 闭合下降至0.016MPa C-NC 断开校验结论合格标签PDS-Q801 备注校验员校核日期14-10-26专业: 热工编号: YL-RD-YLKG-015 工程名称亿利热电#1机大修工程设备 / 系统汽机仪表名称压力开关型号4NN-K4-N4-C1A-2-25PSI 出厂编号00511008580 出厂日期06.03制造厂家SOR使用地点润滑油压低（去ETS）校验设备和条件SPMK2000压力自动综编号京制02210130号标准器名称合校验台标准器精度0.05 室温24℃校验数据动作值0.039MPa上升至0.042MPa C-NC 断开下降至0.039MPa C-NC 闭合校验结论合格标签PS-Q404 备注校验员校核日期14-10-26。

压力开关和差压开关检查校验接线1、一般检查与质量要求1.1选用仪表时，应注明型号、规范、精度、接头螺纹；注明是否需要防爆、防尘或提出某些特殊要求。

在满足生产需要的前提下，应尽量选用价廉耐用的仪表，并充分考虑其通用性和备件的互换性。

1.2选用压力开关测量规范时，开关动作设定点应在开关规定的可调整范围的1/3至2/3以内。

1.3取压点选取应合理，不靠近阀门、弯头处，以免动压头对示值产生影响。

为使压力开关反应迅速，仪表以距测点较近为宜，但考虑到安装条件的需要，仪表与测点之间有一定的距离（一般不超过50米）。

1.4所有仪表均应配装仪表截门，一般当导压管较长，或邻近高压及其他重要处所时，均应在取压点侧装置一次门，仪表侧再装一道二次门。

1.5仪表在非正常工况下，应考虑增设附加装置,但附加装置均不应使仪表示值产生附加误差。

1）为不受被测介质高温影响，应在仪表的二次门前加装盘形或U形弯管，以便留存冷态液体隔热。

2）为不受急剧变化或脉动压力影响，应有缓冲器。

3）为不受大的振动，应装减振器或固定装置。

4）为不受浸蚀或大粘度的影响，应装隔离装置。

1.6仪表垫圈的材料选用，一般取决于测量条件和介质。

1）低压、低温（80℃以下）用四氟垫片。

2）高温高压工况，用退火紫铜垫，特殊要求时，可采用不锈钢垫。

1.7投用和切断仪表时，截门应缓慢开关。

1.8仪表截门的接头锁母应连接牢固，手轮完整无缺，良好的截门应能关闭严密，接头锁母及盘根不漏，开关灵活。

2、开关校验2.1选择合适的标准表及校验台。

2.2校验步骤1）原始值检查，真实准确。

2）控压范围检查：将设定值调至最大缓慢升压直至触点动作；此时标准器上读出压力值为最大值的上切换值。

再将设定值调至最小，缓慢减压直至触点动作，此时标准器上读出的压力值为最小值的下切换值，最大值的上切换值与最小值的下切换值之差为开关的控压范围，其结果应符合：压力开关为（15～95）%×量程真空开关：（95～15）%×量程3）设定点误差检定：将设定点调至某一刻度处，缓慢升压止触点动作，标准器上读出的压力值为上切换值，再缓慢减压至触点动作，标准器上读出的压力值为下切换值。

压力开关的校验方法
压力开关的校验方法通常有以下几种：
1. 通过测量压力开关的动作点的实际值来校验。

这种方法需要使用专门的压力计来测量实际压力值，并与压力开关的额定动作点进行比较。

如果实际动作点与额定动作点相差较大，说明压力开关需要调整或更换。

2. 使用压力泵进行校验。

将压力泵与被校验的压力开关连接在一起，逐渐增加压力直到达到动作点，记录此时的压力值。

通过与压力开关的额定动作点进行比较，确定是否需要进行调整或更换。

3. 借助数据记录仪进行校验。

使用数据记录仪记录压力开关的开关状态和对应的压力数值，然后将数据与压力开关的额定值进行比较。

如果记录的压力与额定值相差较大，说明压力开关需要调整或更换。

无论使用哪种校验方法，应该在一个标准的压力条件下进行，并遵循相关的安全操作规程。

另外，校验过程中应该注意仪器的准确度以及环境因素的影响，以确保校验结果的准确性。
