可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。
机械制图试题库与参考答案一、单选题（共26题，每题1分，共26分）1.标题栏中不一定填写零件的（）A、比例B、重量C、名称D、材料正确答案：B2.点的x坐标越大，其位置越靠（）。
A、后B、前C、右D、左正确答案：D3.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、向视图B、斜视图C、局部视图D、剖视图正确答案：C4.立体被平面切割（截切），所形成的形体称为（）。
A、截交线B、截平面C、截断面D、截切体正确答案：D5.轴上键槽的移出断面图主要是为了表达键槽的（）。
A、高度B、宽度C、长度D、深度正确答案：D6.机械图样中，表示可见轮廓线采用( )。
A、粗实线B、细实线C、细点画线D、波浪线正确答案：A7.等于半圆的圆弧应该标注（）。
A、直径B、都可以C、角度D、半径正确答案：D8.铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A9.两圆柱齿轮轴线之间的最短距离称为（）。
A、中心距B、全齿高C、齿距D、分度圆正确答案：A10.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、标注D、剖面符号正确答案：B11.右视图是（）。
A、由左向右投影B、由前向后投影C、由右向左投影D、由后向前投影正确答案：C12.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A13.Φ50+0.025 表示( )A、最大尺寸是Φ50 ㎜B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最小尺寸是Φ50.025正确答案：C14.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、高度C、宽度D、长度正确答案：C15.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、分度圆直径C、模数和压力角D、模数和齿数正确答案：C16.可能具有间隙或过盈的配合称为（）。
A、不明确性质B、过盈配合C、间隙配合D、过渡配合正确答案：D17.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、倾斜线B、一般位置直线D、垂直线正确答案：C18.用剖切面完全地剖开机件后所得的视图，称为（）。
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图考试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的尺寸是（）。
A. 直径B. 半径C. 长度D. 高度答案：C2. 在机械制图中，使用第一角投影法时，主视图位于物体的（）。
A. 前面B. 后面C. 左面D. 右面答案：A3. 机械制图中，表示物体宽度的尺寸是（）。
A. 直径B. 半径C. 宽度D. 高度答案：C4. 在机械制图中，标注尺寸时，尺寸线应（）。
A. 倾斜B. 垂直于投影面C. 平行于投影面D. 任意方向答案：C5. 机械制图中，表示物体深度的尺寸是（）。
A. 直径B. 半径C. 长度D. 高度答案：D6. 在机械制图中，表示物体厚度的尺寸是（）。
A. 直径B. 半径C. 长度D. 厚度答案：D7. 机械制图中，使用第三角投影法时，主视图位于物体的（）。
B. 后面C. 左面D. 右面答案：D8. 在机械制图中，标注尺寸时，尺寸数字应（）。
A. 倾斜B. 垂直于尺寸线C. 平行于尺寸线D. 任意方向答案：B9. 机械制图中，表示物体角度的尺寸是（）。
A. 直径B. 半径D. 高度答案：C10. 在机械制图中，表示物体圆周的尺寸是（）。
A. 直径B. 半径C. 周长D. 高度答案：C二、多项选择题（每题3分，共15分）11. 机械制图中，常见的视图有（）。
A. 主视图B. 俯视图D. 右视图答案：ABC12. 在机械制图中，标注尺寸时，以下哪些是正确的做法（）。
A. 尺寸线应平行于投影面B. 尺寸数字应垂直于尺寸线C. 尺寸线应清晰可见D. 尺寸数字应位于尺寸线的上方或下方答案：ABCD13. 机械制图中，常见的标注方法有（）。
A. 线性标注B. 角度标注C. 半径标注D. 直径标注答案：ABCD14. 在机械制图中，常见的投影法有（）。
A. 第一角投影法B. 第三角投影法C. 正投影法D. 斜投影法答案：AB15. 机械制图中，常见的尺寸标注错误包括（）。
机械制图习题（含答案）一、单选题（共26题，每题1分，共26分）1.主、左视图之间的投影关系为：（）。
A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A2.与三投影面都倾斜的直线称为（）。
A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A3.点的正面投影和侧面投影的连线（）。
A、平行于ox 轴B、垂直于 oz 轴C、垂直于 OY 轴D、垂直于 ox 轴正确答案：B4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、3B、4C、2.5D、2正确答案：D5.点的x坐标越大，其位置越靠（）。
A、左B、前C、右D、后正确答案：A6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、相交B、平行C、异面D、交叉正确答案：B7.一对互相啮合的齿轮它们的（）必须相等。
A、分度圆直径B、模数和压力角C、模数和齿数D、齿数正确答案：B8.主视图与俯视图（）。
A、宽不等B、高平齐C、宽相等D、长对正正确答案：D9.切割立体的平面称为（）。
A、截交线B、截平面C、截切体D、截断面正确答案：B10.一般位置平面对于三个投影面的投影特性为（）。
A、真实性B、没变化C、积聚性D、收缩性正确答案：D11.已知空间点 A（0，0，20），该点在（）上A、Z 轴上B、V面上C、H面上D、W 面上正确答案：A12.在圆柱（或圆锥）外表面形成的螺纹，称为（）。
A、表面螺纹B、标准螺纹C、外螺纹D、内螺纹正确答案：C13.齿轮属于（）。
A、标准件B、零部件C、常用件D、一般零件正确答案：C14.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、三B、六C、五D、四正确答案：A15.水平面在侧投影面的投影特性为（ )。
A、积聚性B、收缩性C、类似性D、真实性正确答案：A16.Α4 图纸的大小为Β×L：（）A、420×297B、841×1189C、210×297D、841×594正确答案：C17.逆时针旋入的螺纹为（）。

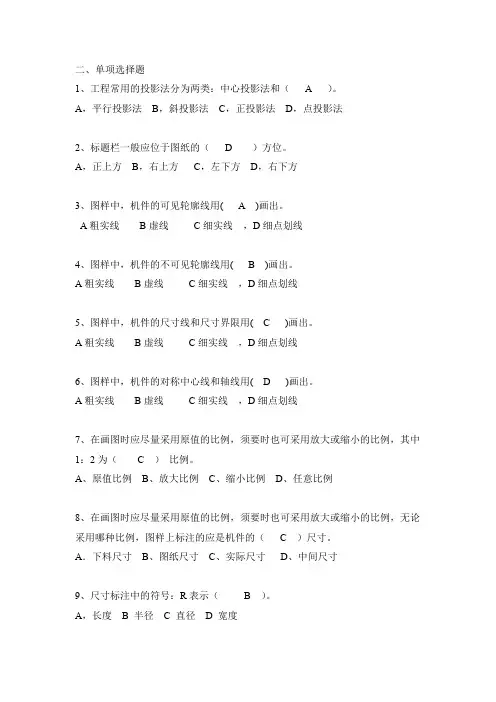

二、单项选择题1、工程常用的投影法分为两类：中心投影法和（ A ）。
A，平行投影法B，斜投影法C，正投影法D，点投影法2、标题栏一般应位于图纸的（ D ）方位。
A，正上方B，右上方C，左下方D，右下方3、图样中，机件的可见轮廓线用( A )画出。
A粗实线B虚线C细实线，D细点划线4、图样中，机件的不可见轮廓线用( B )画出。
A粗实线B虚线C细实线，D细点划线5、图样中，机件的尺寸线和尺寸界限用( C )画出。
A粗实线B虚线C细实线，D细点划线6、图样中，机件的对称中心线和轴线用( D )画出。
A粗实线B虚线C细实线，D细点划线7、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为（ C ）比例。
A、原值比例B、放大比例C、缩小比例D、任意比例8、在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，无论采用哪种比例，图样上标注的应是机件的（ C ）尺寸。
A．下料尺寸B、图纸尺寸C、实际尺寸D、中间尺寸9、尺寸标注中的符号：R表示（ B ）。
A，长度 B 半径 C 直径 D 宽度10、尺寸标注中的符号：Φ表示（ C ）。
A，长度 B 半径 C 直径 D 宽度11、在机械制图中选用规定的线型，虚线是用于（ A ）的绘制。
A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线12、在机械制图中选用规定的线型绘图，细点划线用于（ C ）的绘制。
A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线13、在机械制图中选用规定的线型绘图，粗实线线是用于（ B ）的绘制。
A 不可见轮廓B可见轮廓 C 轴线 D 尺寸线14．当直线垂直于投影面时，其投影为一点，这种性质叫（ D ）。
A，类似性 B 真实性C垂直性 D 集聚性15．与一个投影面垂直的直线，一定与其他两个投影面平行，这样的直线称为投影面的（ B ）。
A、平行线 B 垂直线 C 倾斜线D任意位置线16、立体被平面截切所产生的表面交线称为（ B ）。
《机械制图》练习题库及参考答案一、单选题（共10题，每题1分，共10分）1、确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案：D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A3、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。
A、垂直B、相交C、交叉D、平行正确答案：B5、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案：C6、基本偏差是指（）。
A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案：C7、在投影体系中平行于 W 面倾斜于V面的直线，称为（）。
A、正平线B、侧平线C、水平线D、侧垂线正确答案：B8、椭圆画法最常用的为( )。
A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案：A9、铅笔用“H ”表示（）。
A、软B、长C、硬正确答案：C10、表示物体表面特殊处理的范围用( )。
A、粗虚线B、实线C、细链线D、徒手画线正确答案：A二、多选题（共10题，每题1分，共10分）1、剖视图的种类有（）。
A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案：ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案：AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案：ABC4、控制圆环的主要参数是（）。
A、圆心B、内直径C、半径D、外直径E、都不对正确答案：ABD5、表面质量要求越高（ )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案：BE6、常见的剖视图的种类有哪些（）A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案：ACD7、明细栏一般由（）等组成。
《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。
A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。
A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。
A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。
A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。
A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。
A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。
A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。
A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。
A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。
A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。
机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。
A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。
A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。
A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。
A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。
2015-2016学年第一学期《机械制图》15级机加专业一、名词解释。
1、机械制图：用图样的方式能够确切表达机械内部结构、尺寸大小、工作原理理和技术要求的一门学科。
2、断面图：把物体某处切断，仅画出断面处的形状。
3、比例：图中图形与其实物相应要素的线性尺寸之比。
4、图框：用来确定绘制图区域的线框。
5、视图：用正投影法所得到的投影图。
6、主视图：由前向后投影所得到的视图。
7、俯视图：由上向下投影所得到的视图。
8、左视图：由左向右投影所得到的视图。
9、投影法：用投影表示物体的形状和大小的方法称为投影法。
10、局部视图：将机件的某一部分向基本投影面投射所得到的视图称为局部视图。
11、螺距：螺纹上相邻两牙对应点之间的轴向距离。
12、标准件：是按国家标准(或部标准等) 大批量制造的常用零件。
13、锥度：锥度是指圆锥的底面直径与锥体高度之比。
14、仰视图：由下向上投影所得到的视图。
15、螺纹公称直径：螺纹的大径的基本尺寸。
二、填空题:1、图样中，机件的可见轮廓线用实线画出，不可见轮廓线用虚线画出。
2、常用的比列可分为放大比例、缩小比例和原值比例。
3、机械制图当中常用的图幅可分为A0、A1、A2、A3、 A4 ,其中 A0 图纸的尺寸最大。
4、平行投影法分为正投影法和斜投影法。
5、组合体的组合形式有叠加类和切割类两种基本形式。
6、图样在标注尺寸时，其符号SR的意思是球体半径，φ的意思直径。
7、尺寸三要素是尺寸线、尺寸界线、尺寸数字。
8、剖视图按剖切范围可分为全剖视图、半剖视图、局部剖视图。
9、断面图可分为移出断面图和重合断面图。
10、正投影的三个性质积聚性、类似性、真实性。
11、角度标注尺寸数字应水平书写。
12、视图上所标注的尺寸可分为定形尺寸和定位尺寸。
13、三视图以主视图为基准的，其符号GB/T表示的意思是推荐性国家标准。
14、螺纹按旋向可以分为左旋和右旋、按内外圆柱面可分为内螺纹和外螺纹。
三、判断题。
1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
( √ )6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
( × )7、国家制图标准规定，中心线用虚线绘制。
( × )8、国家制图标准规定，各种图线的粗细相同。
( × )9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
(√ )10、图样中书写汉字的字体，应为长仿宋体。
( √ )11、画圆的中心线时，其交点可心是点画线的短画。
( × )12、当圆的直径过小时，可以用线实线来代替线点画线。
( √ )13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
（√）14、正平面的正面投影积聚为直线。
（×）15、铅垂面的水平投影积聚成平行X轴的直线段。
（√）16、正投影的基本特性是实形性，积聚性和类似性。
（√）17、中心投影法是投射线互相平行的。
（×）18、水平线的水平投影反映真实长度。
（√）19、水平面的水平投影积聚为直线。
（×）20、点的三投影面体系中的位置，可以用坐标来表示。
（√）21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。
（√）22、当一条直线垂直于投影面时，则在该面上反映实形性。
（×）23、标注的尺寸不是定位尺寸就是定形尺寸。
（×）24、非回转体类零件的主视图一般应选择工作位置。
（√）25、在剖视图中，切根线用细实线绘制。
（×）26、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。
（√）27、 A4图纸的尺寸为210×297mm。
（√）28、圆柱体属于回转体类零件（√）29、在螺纹代号标注中，右旋代号可省略不标注。
（√）30、形位公差值是以微米为单位的。
（×）四、选择题。
1、下列符号中表示强制国家标准的是（ C ）。
A、GB/TB、GB/ZC、GBD、GB/F2、尺寸界线线采用（ C ）来绘制。
A、粗实线B、虚线C、细实线D、点画线3、下列比例当中表示放大比例的是（ B ）A、1：1B、2：1C、1：2D、2：24、在标注球的直径时应在尺寸数字前加（ C ）A、RB、ΦC、SΦD、SR5、下列比例当中表示缩小比例的是（ C ）A、1：1B、2：1C、1：2D、3：36、机械制图中一般不标注单位，默认单位是（ A ）A、㎜B、㎝C、mD、km7、下列尺寸正确标注的图形是( C )8、下列缩写词中表示均布的意思的是（ B ）A、SRB、 EQSC、CD、SQ9、标题栏一般位于图纸的（ A ）A、右下角B、左下角C、右上角D、左上角10、三视图是采用（ B ）得到的。
A、中心投影法B、正投影法C、斜投影法D、轴测投影法11、当一条线平行于一个投影面时，必（ D ）于另外两个投影面。
A、平行B、垂直C、倾斜D、垂直或倾斜12、当一个平面平行于一个投影面时，必（ B ）于另外两个投影面。
A、平行B、垂直C、倾斜D、垂直或倾斜13、以下属于曲面体的是（ C ）A、三棱柱B、正方体C、圆锥D、四棱锥14、圆柱被正垂面斜切的截面是（ A ）A、椭圆B、圆C、圆弧D、抛物线15、标注尺寸时，应尽可能使用符号和缩写词，其符号（ B ）表示半径。
A、ØB、RC、SØD、SR16、机械图样中，尺寸线用（ C ）线型绘制。
A粗实线 B．细虚线 C．细实线 D．粗虚线17、三视图中，左视图在主视图的（ D ）位置。
A、上方B、下方C、左方D、右方18、常用金属材料的剖面符号应画成间隔均匀、平行（ B ）。
A、粗实线B、细实线C、波浪线D、细点画线19、当同一机件上有几个被放大的部分时，应用（ B ）数字编号。
A、阿拉伯B、罗马C、英文D、中文20、常用金属材料的剖面线与水平夹角成（ B ）度。
A、0B、45C、90D、18021、半剖视图中，半个视图与半个剖视图的分界线用( B )。
A、粗实线B、细点画线C、细虚线D、波浪线22、符号“⊥”表示的形位公差项目是（ B ）。
A、平行度B、垂直度C、同轴度D、倾斜度23、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：（ A ）A 、N代替 B、 S代替C、L代替 D、R代替24、一般用于受力不大且不常拆卸的场合的连接方法是：（ D ）A、螺栓连接B、双头螺柱连接C、螺钉连接D、焊接连接25、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：（ C ）A、 ha=mzB、 ha =mC、 ha =1.25mD、 ha =0.25m26、普通螺纹的牙型为( A )。
A、三角形B、梯形C、锯齿形D、管螺纹27、一对齿轮啮合时：（ C ）A、模数相等B、压力角相等C、模数和压力角相等D、齿顶圆28、普通螺纹的牙型角是( B )A、30°B、60°C、 33°D、 45°29、 132±0.0125的上偏差为（ A ）A +0.0125B -0.0125C +0.025D 0.02530、表面粗糙度中，Ra的单位为（ B ）A、米B、毫米C、微米D、厘米五、作图题。
1、做圆内接正六边形，圆直径为60mm2、画出下立体图的三视图（尺寸在图中量取，10分）3、画出下立体图的三视图（尺寸在图中量取，10分）4、补画下列几何体的第三面视图.答案5、补画下列几何体的第三面视图.答案6、根据下面轴测图，补画视图中所缺的线。
答案7、根据下面轴测图，补画视图中所缺的线。
答案8、根据下面轴测图，补画视图中所缺的线。
答案9、根据下面轴测图，补画视图中所缺的线。
答案9、根据下面轴测图，补画视图中所缺的线。
答案10、根据轴侧图补画三视图。
答案11、根据轴侧图补画三视图。
答案12、补画下物体的的三视图。
答案13、根据轴侧图画三视图。
答案14、根据立体图，补画下面三视图中所缺的线。
答案15、已知轴测图，做出下轴测图的三视图。
答案六、问答题。
1、机械制图当中常用的绘图工具有哪些？答：绘图工具包括铅笔、三角板、比例尺、圆规、丁字尺、绘图板、曲线板等。
2、三视图的投影关系是什么、三视图的定义是什么？答：三视图的投影关系为；主俯视图长对正、主左视图高平齐、俯左视图宽相等。
三视图指的是：主视图、俯视图、左视图。
物体通常用三个视图表示，称为三视图。
3、在零件中常用的标准件和常用件都有哪些？答：标准件有螺栓、螺母、键、销、滚动轴承等。
常用件主要有齿轮和弹簧。
4、螺纹件有哪些作用？螺纹是怎么来分类的？答：连接、传动和固定作用。
（1）按牙型形状三角螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。
（2）按旋向左旋螺纹、右旋螺纹。
（3）内外圆柱面内螺纹和外螺纹（4）线数单线螺纹和多线螺纹5、螺纹紧固件的连接都有哪些？各有什么特点？答：螺栓连接；用于两个不太厚的零件。
双头螺柱连接：两个被连接件中有一个很厚，加工通孔有困难时。
螺钉连接、紧定螺钉连接：用来固定轴与轴上零件。
