【CN209556942U】一种钻井提速工具轴向顶紧机构【专利】

格式：pdf
大小：307.49 KB
文档页数：5

下载文档原格式

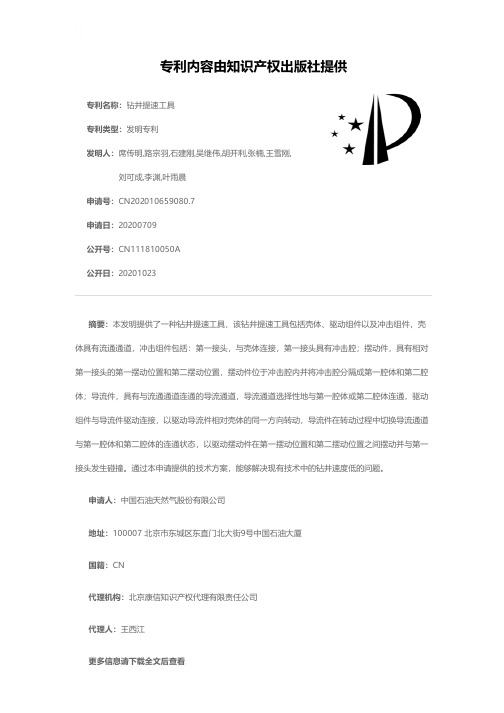

钻井提速工具[发明专利]

专利名称：钻井提速工具
专利类型：发明专利
发明人：席传明,路宗羽,石建刚,吴继伟,胡开利,张楠,王雪刚,刘可成,李渊,叶雨晨
申请号：CN202010659080.7
申请日：20200709
公开号：CN111810050A
公开日：
20201023
专利内容由知识产权出版社提供
摘要：本发明提供了一种钻井提速工具，该钻井提速工具包括壳体、驱动组件以及冲击组件，壳体具有流通通道，冲击组件包括：第一接头，与壳体连接，第一接头具有冲击腔；摆动件，具有相对第一接头的第一摆动位置和第二摆动位置，摆动件位于冲击腔内并将冲击腔分隔成第一腔体和第二腔体；导流件，具有与流通通道连通的导流通道，导流通道选择性地与第一腔体或第二腔体连通，驱动组件与导流件驱动连接，以驱动导流件相对壳体的同一方向转动，导流件在转动过程中切换导流通道与第一腔体和第二腔体的连通状态，以驱动摆动件在第一摆动位置和第二摆动位置之间摆动并与第一接头发生碰撞。

通过本申请提供的技术方案，能够解决现有技术中的钻井速度低的问题。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
代理人：王西江
更多信息请下载全文后查看。

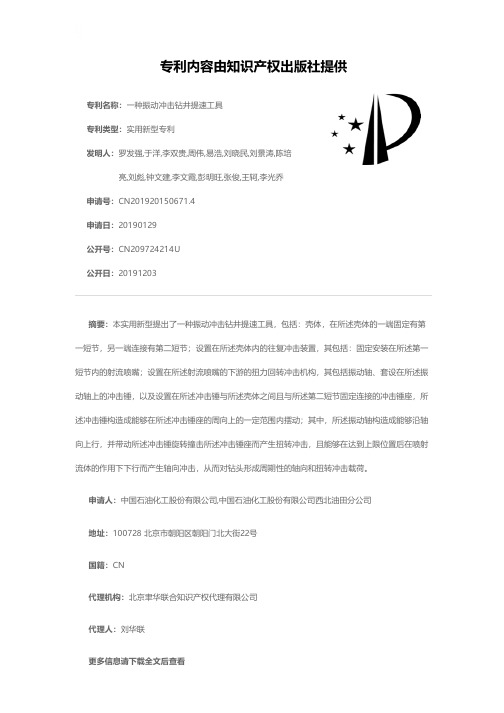

一种振动冲击钻井提速工具[实用新型专利]

专利名称：一种振动冲击钻井提速工具
专利类型：实用新型专利
发明人：罗发强,于洋,李双贵,周伟,易浩,刘晓民,刘景涛,陈培亮,刘彪,钟文建,李文霞,彭明旺,张俊,王轲,李光乔申请号：CN201920150671.4
申请日：20190129
公开号：CN209724214U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种振动冲击钻井提速工具，包括：壳体，在所述壳体的一端固定有第一短节，另一端连接有第二短节；设置在所述壳体内的往复冲击装置，其包括：固定安装在所述第一短节内的射流喷嘴；设置在所述射流喷嘴的下游的扭力回转冲击机构，其包括振动轴、套设在所述振动轴上的冲击锤，以及设置在所述冲击锤与所述壳体之间且与所述第二短节固定连接的冲击锤座，所述冲击锤构造成能够在所述冲击锤座的周向上的一定范围内摆动；其中，所述振动轴构造成能够沿轴向上行，并带动所述冲击锤旋转撞击所述冲击锤座而产生扭转冲击，且能够在达到上限位置后在喷射流体的作用下下行而产生轴向冲击，从而对钻头形成周期性的轴向和扭转冲击载荷。

申请人：中国石油化工股份有限公司,中国石油化工股份有限公司西北油田分公司
地址：100728 北京市朝阳区朝阳门北大街22号
国籍：CN
代理机构：北京聿华联合知识产权代理有限公司
代理人：刘华联
更多信息请下载全文后查看。

一种钻井用振动加速工具[实用新型专利]

专利名称：一种钻井用振动加速工具
专利类型：实用新型专利
发明人：唐亮,李伟,陆洋阳,林刚,戴运才,李彬,李松滨,孟庆华,王丽娟,庄纯才,王凤侠
申请号：CN201220523747.1
申请日：20121012
公开号：CN202946019U
公开日：
20130522
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种石油钻井辅助工具，特别涉及一种钻井用振动加速工具。

该工具包括本体，本体下端连接振动短接，本体内部安装有动力总成，动力总成下端安装有压力控制开关，压力控制开关下端设有压力调整腔，压力调整腔内安装有动力活塞，动力活塞外套装有回复弹簧。

本实用新型实现了周期性地对岩石产生高频冲击，破坏岩石间胶结应力以及岩石本身的应力，提高机械钻速。

克服了现有深井硬地层仅凭水力冲击能量和钻头的研磨已无法实现快速破岩的不足。

申请人：中国石油集团长城钻探工程有限公司
地址：124010 辽宁省盘锦市兴隆台区石油大街96号
国籍：CN
代理机构：盘锦辽河专利代理有限责任公司
代理人：张维龙
更多信息请下载全文后查看。

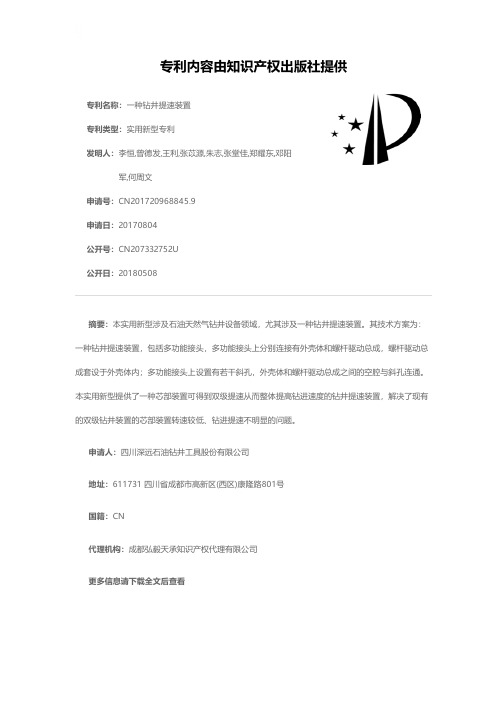

一种钻井提速装置[实用新型专利]

专利名称：一种钻井提速装置
专利类型：实用新型专利
发明人：李恒,曾德发,王利,张苡源,朱志,张堂佳,郑耀东,邓阳军,何周文
申请号：CN201720968845.9
申请日：20170804
公开号：CN207332752U
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本实用新型涉及石油天然气钻井设备领域，尤其涉及一种钻井提速装置。

其技术方案为：一种钻井提速装置，包括多功能接头，多功能接头上分别连接有外壳体和螺杆驱动总成，螺杆驱动总成套设于外壳体内；多功能接头上设置有若干斜孔，外壳体和螺杆驱动总成之间的空腔与斜孔连通。

本实用新型提供了一种芯部装置可得到双级提速从而整体提高钻进速度的钻井提速装置，解决了现有的双级钻井装置的芯部装置转速较低、钻进提速不明显的问题。

申请人：四川深远石油钻井工具股份有限公司
地址：611731 四川省成都市高新区(西区)康隆路801号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
更多信息请下载全文后查看。

钻井增压提速器[发明专利]

专利名称：钻井增压提速器
专利类型：发明专利
发明人：赵军友,徐晓娜,徐依吉,邹俊艳,刘祥猛,张蕊蕊,束奇,张振国,王秀会,万法伟,王雷,兰凯
申请号：CN201310162825.9
申请日：20130507
公开号：CN104141457A
公开日：
20141112
专利内容由知识产权出版社提供
摘要：本发明提供了一种钻井增压提速器，用于石油钻井时提高钻井钻速。

该装置包括：动力机构、换向与过滤机构、增压系统和增压器钻头系统共四大部分。

螺杆马达的输出轴带有外花键，与带有内花键的旋转芯轴配合一起旋转；旋转芯轴的外部设计有两个螺旋槽，与销轴、推力轴承、连接螺栓、过滤筒体等一起组成了外螺旋槽式换向机构；在该机构的作用下，螺杆马达的旋转运动转换成柱塞的直线往复运动，将过滤后的一部分液体在增压腔内增至超高压，超高压液体通过排出阀、超高压流道流向钻头内的超高压喷嘴，达到切割岩石、加速钻进的目的。

申请人：中国石油大学(华东)
地址：266580 山东省青岛市青岛经济开发区长江西路66号中国石油大学(华东)
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(74)专利代理机构盘锦辽河专利代理有限责任公司 21106
代理人王艳飞褚贵良
权利要求书1页说明书2页附图1页
( 54 )实用新型名称一种钻井提速工具轴向顶紧机构
( 57 )摘要本实用新型涉及油田钻井提速工具技术领
域，特别涉及一种钻井提速工具轴向顶紧机构。该装置的上接头下端螺纹连接下接头，下接头内壁台阶面上设置下径向密封件，下径向密封件上设置需要被卡紧的零件，需要被卡紧的零件上设置上径向密封件，上径向密封件上设置碟簧导向件，碟簧导向件外侧套装碟簧，碟簧上下端分别抵在上接头下端面和碟簧导向件外壁台阶面上。本实用新型实现了消除井下工具零件在装配时产生的误差累积，补偿钻具扭矩发生变化时螺纹的位置偏移，确保钻井提速工具内部各零件间的卡紧力，提高工具的整体稳定性，延长工具的使用寿命，降低作业风险，结构简单，安装方便，顶紧效果好。
(73)专利权人中国石油集团长城钻探工程有限公司
地址 124010 辽宁省盘锦市兴隆台区石油大街96号
(72)发明人罗欢陈思路丁文正余雷朱太辉高清春王磊董浩王帅杨诗怡叶西安罗华夏宇周超霍爱莉邹洪波朱士伟张昕冉何杰王湃田长建鲁效朋杜兴隆宋新新
附图说明： [0007] 下面结合附图和具体实施方式对本实用新型做进一步详细的说明。
3
CN 209556942 U
说明书
[0008] 图1为本实用新型的结构示意图。
2/2 页
具体实施方式： [0009] 如图1所示，一种钻井提速工具轴向顶紧机构，包括上接头1、需要被卡紧的零件7 和下接头9；上接头1下端螺纹连接下接头9，下接头9内壁台阶面上设置下径向密封件8，下径向密封件8上设置需要被卡紧的零件7 ，需要被卡紧的零件7上设置上径向密封件6 ，上径向密封件6上设置碟簧导向件2，碟簧导向件2外侧套装碟簧4，碟簧4上下端分别抵在上接头 1下端面和碟簧导向件2外壁台阶面上，碟簧导向件2外壁与上接头1内壁之间通过密封圈Ⅰ3 密封，碟簧导向件2外壁与下接头9内壁之间通过密封圈Ⅱ5密封。 [0010] 使用时，将上接头1与下接头9通过螺纹连接上紧，上扣的过程也是通过上接头1压缩碟簧4实现零件卡紧的过程，卡紧力的大小通过碟簧4的尺寸、数量、组合方式来改变。 [0011] 可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
背景技术： [0002] 油田油气井上使用的钻井提速工具是由很多零部件所组成，由于机床的加工精度、刀具磨损、测量误差等原因导致这些零部件的轴向尺寸存在着一定范围的加工误差，这些零件在装配时会产生误差累积，而消除误差累积的传统办法是增加一个或数个一定厚度的调整垫圈。但是井下工况比较复杂，在工具实际使用的过程中，钻具的扭矩会发生变化，钻具接头的螺纹旋紧程度也会发生变化，当旋紧程度增加时，井下工具内部各零部件之间的顶紧力会发生变化，导致零部件变形，甚至卡死。当旋紧程度降低时，各零部件装配变松，将产生轴向装配间隙，此时高压泥浆会发生泄漏，对各零部件的端面产生冲蚀，导致零件工作寿命降低，工作失效。对于井下工具来说，传统的消除误差累积的办法已经远远不能满足要求。
2 .按照权利要求1所述的钻井提速工具轴向顶紧机构，其特征在于：所述碟簧导向件 (2)外壁与上接头(1)内壁之间通过密封圈Ⅰ(3)密封，碟簧导向件(2)外壁与下接头(9)内壁之间通过密封圈Ⅱ(5)密封。
2
CN 209556942 U
说明书
1/2 页
一种钻井提速工具轴向顶紧机构
技术领域： [0001] 本实用新型涉及油田钻井提速工具技术领域，特别涉及一种钻井提速工具轴向顶紧机构。
实用新型内容： [0003] 本实用新型要解决的技术问题是提供一种钻井提速工具轴向顶紧机构，该装置实现了消除井下工具零件在装配时产生的误差累积，补偿钻具扭矩发生变化时螺纹的位置偏移，确保钻井提速工具内部各零件间的卡紧力，提高工具的整体稳定性，延长工具的使用寿命，降低作业风险，结构简单，安装方便，顶紧效果好。克服了现有消除误差累积的办法无法确保钻井提速工具内部各零件间的卡紧力，使用效果差的不足。 [0004] 本实用新型所采取的技术方案是：一种钻井提速工具轴向顶紧机构，包括上接头、需要被卡紧的零件和下接头；上接头下端螺纹连接下接头，下接头内壁台阶面上设置下径向密封件，下径向密封件上设置需要被卡紧的零件，需要被卡紧的零件上设置上径向密封件，上径向密封件上设置碟簧导向件，碟簧导向件外侧套装碟簧，碟簧上下端分别抵在上接头下端面和碟簧导向件外壁台阶面上，碟簧导向件外壁与上接头内壁之间密封，碟簧导向件外壁与下接头内壁之间密封。 [0005] 碟簧导向件外壁与上接头内壁之间通过密封圈Ⅰ密封，碟簧导向件外壁与下接头内壁之间通过密封圈Ⅱ密封。 [0006] 本实用新型的有益效果是：本实用新型实现了消除井下工具零件在装配时产生的误差累积，补偿钻具扭矩发生变化时螺纹的位置偏移，确保钻井提速工具内部各零件间的卡紧力，提高工具的整体稳定性，延长工具的使用寿命，降低作业风险，结构简单，安装方便，顶紧N 209556942 U
权利要求书
1/1 页
1 .一种钻井提速工具轴向顶紧机构，包括上接头(1)、需要被卡紧的零件(7)和下接头 (9) ；其特征在于：上接头(1)下端螺纹连接下接头(9) ，下接头(9)内壁台阶面上设置下径向密封件(8) ，下径向密封件(8)上设置需要被卡紧的零件(7) ，需要被卡紧的零件(7)上设置上径向密封件(6) ，上径向密封件(6)上设置碟簧导向件(2) ，碟簧导向件(2)外侧套装碟簧 (4) ，碟簧(4)上下端分别抵在上接头(1)下端面和碟簧导向件(2)外壁台阶面上，碟簧导向件(2)外壁与上接头(1)内壁之间密封，碟簧导向件(2)外壁与下接头(9)内壁之间密封。
( 19 )中华人民共和国国家知识产权局
( 12 )实用新型专利
(21)申请号 201920043903 .6 (22)申请日 2019 .01 .11
(10)授权公告号 CN 209556942 U (45)授权公告日 2019.10.29
(51)Int .Cl . E21B 17/02(2006 .01)
