超赞的电⽓⼈必备载流量查询表！载流量是在规定条件下，导体能够连续承载⽽不致使其稳定温度超过规定值的最⼤电流。
⼀般铜导线载流量导线的安全载流量⼀般铜导线载流量导线的安全载流量是根据所允许的线芯最⾼温度、冷却条件、敷设条件来确定的。
⼀般铜导线的安全载流量为铝导线的安全载流量为3~5A/mm²。
<关键点>⼀般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。
如：2.5 mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A ，4mm²BVV铜导线安全载流量的推荐值4×8A/mm²=32A计算铜导线截⾯积利⽤铜导线的安全载流量的推荐值5~8A/mm²，计算出所选取铜导线截⾯积S的上下范围：S=[ I /（5~8）]=0.125 I ~0.2 I（mm²）S-----铜导线截⾯积（mm²）I-----负载电流(A）功率计算⼀般负载（也可以成为⽤电器，如电灯、冰箱等等）分为两种，⼀种是电阻性负载，⼀种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于⽇光灯负载的计算公式：P=UIcosф，其中⽇光灯负载的功率因数不同电感性负载功率因数不同，统⼀计算家庭⽤电器时可以将功率因数cosф取0.8。
也就是说如果⼀个家庭所有⽤电器加上总功率为6000⽡，则最⼤电流是I=P/Ucosф=6000/220*0.8=34(A)但是，⼀般情况下，家⾥的电器不可能同时使⽤，所以加上⼀个公⽤系数，公⽤系数⼀般0.5。
所以，上⾯的计算应该改写成 I=P*数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空⽓开关不能使⽤16A，应该⽤⼤于17A的。
⼀、10kV铜芯、铝芯电缆载流量查询表⼆、35kV铜芯、铝芯电缆载流量查询表三、常⽤低压电缆载流量查询表四、架空线路安全载流量对照表对应温度载流量 A35℃40℃45℃50℃55℃线路型号LJ-169384766653LGJ-169788796856LJ-25120109988569LGJ-251241121018871LJ-3515013612310687LGJ-3515013612310687LJ-50190172155134110LGJ-50195177159138113LGJ-50195177159138113LJ-70234212191166135 LGJ-70242220198171140LJ-95290263237205168 LGJ-95295268241209171LJ-120330300270234191 LGJ-120335304274237194LJ-150388353318275255 LGJ-150393357322279227LJ-180440400360312255 LGJ-185450409369319261 LGJ-240540491442383313五、10kV⾼压电流互感器与低压电流互感器的配置表变压器容量典型设计变⽐10kV（⾼压）典型设计变⽐0.66kV（低压）50 kVA/100/580 kVA/150/5100 kVA10/5200/5125 kVA10/5200/5160 kVA15/5300/5200 kVA15/5400/5250 kVA20/5400/5215 kVA30/5500/5400 kVA30/5750/5500 kVA40/51000/5630 kVA50/51000/5800 kVA750/51500/51000 kVA75/52000/51250 kVA100/52500/51600 kVA150/53000/52000 kVA150/54000/53000 kVA200/5/4000 kVA300/5/5000 kVA400/5/6000 kVA400/5/7000 kVA500/5/8000 kVA600/5/精度等级：0.2S六、电缆附件型号对应电缆规格终端型号规格3.125-50mm23.270-120mm23.3150-240mm23.4300-400mm2NLS户内冷缩终端WLS户外冷缩终端JLS电缆冷缩中间NSY户内热缩终端WSY户外热缩终端JSY电缆热缩中间SY热缩终端JSY热缩中间例如：NSY-10/3.1例如：SY-1/5.1例如：JLS -10/3.410kV热缩户外终端1kV热缩五指终端10kV电缆冷缩中间接头七、DT铜⿐⼦技术参数（国标与⾮标差距很⼤）A型（DT）国标铜⿐⼦技术参数A型螺丝板板管内管外穿线深长重量A型孔宽厚径径度度重量规格Φb S d D L1L克 G DT-108.516 2.35.29306322 DT-168.516 2.56.210326627 DT-258.518 2.87.211357032 DT-3510.520.538.512377841 DT-5010.523 3.59.714418562 DT-7012.526 3.811.516459382 DT-9512.528 4.513.51849104115 DT-12014.530515.12051112146 DT-15014.534 5.416.52254117190 DT-1851737 5.818.52558125252 DT-2401740 6.520.72760135320 DT-3002146823.23068155461 DT-4002150826.23474165632 DT-5002160829.53875190985 DT-630⽆孔781034.545852201700 B型（DT）⾮标铜⿐⼦技术参数B型螺丝孔板宽板厚管内径管外径穿线深度长度重量规格Φb S d D L1L克 G DT-108.514.51.85.28285815 DT-168.514.52 6.29306017 DT-258.516 2.47.210306523 DT-3510.518 2.68.511327027 DT-5010.520.539,713357543 DT-7012.523 3.111.515408557 DT-9512.526 3.413.517419177 DT-12014.528 3.715.1194496100 DT-15014.530416.52146100126 DT-1851733 4.218.52450110173 DT-2401735 4.520.72655120212 DT-3002142 5.523.22962138321 DT-4002150826.23474163576 DT-5002155829.53873175890 DT-63021601034.545802051350⼋、DTL铜铝⿐⼦技术参数（国标与⾮标差距很⼤）A型（DTL）国标铜铝⿐⼦技术阐述A型螺丝孔板宽板厚管内径管外径穿线深度长度规格Φb S d D L1L DTL-108.516 2.5 5.2103064 DTL-168.5163 6.2113370DTL-168.5163 6.2113370 DTL-258.518 3.27.2123675 DTL-3510.520.53.58.5144285 DTL-5010.52349.7164390 DTL-7012.526 4.511.51850102 DTL-9512.528513.52153112 DTL-12014.530 5.215.12355120 DTL-15014.534 5.816.52557126 DTL-1851737 6.518.52760133 DTL-2401740720.73062140 DTL-30021468.523.23466160 DTL-40021508.726.23872168 DTL-5002155929.54275185 DTL-630216010.534.55082215 B型（DTL）⾮标铜铝⿐⼦技术阐述B型螺丝孔板宽板厚管内径管外径穿线深度长度规格Φb S d D L1L DTL-108.514.52 6.5102864 DTL-168.514.52 6.5102864 DTL-258.516 2.27.3112868 DTL-3510.518 2.38.5123174 DTL-5010.520.52.69.5143882 DTL-7012.523311.5164192 DTL-9512.526 3.213.8184398 DTL-12014.528 3.615.42046104 DTL-15014.530416.82247113 DTL-1851733418.82452120 DTL-2401735 4.720.52857130 DTL-3002142 5.523.53261148九、电⼒变压器⾼、低压熔丝配置查询表序号变压器容量( kva)⾼压侧电流(A)⾼压侧熔丝型号(A)低压侧电流(A)低压侧熔丝型号(A)150.2937.22102100.58314.4320320 1.15328.8730430 1.73543.3050550 2.891072.1775680 4.6210115.471507100 5.7715144.3415081257.2215180.4320091609.2420230.952501020011.5520288.683001125014.4325360.854001231518.1930454.685001340023.0940577.376001450028.8750721.71750■⾼压侧熔丝选择:1容量在100KVA以下者,⾼压侧按变压器额定电流的2-3倍选择。

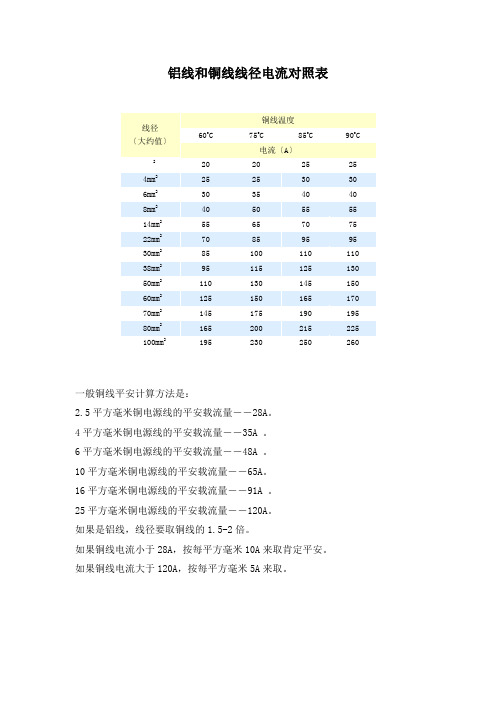

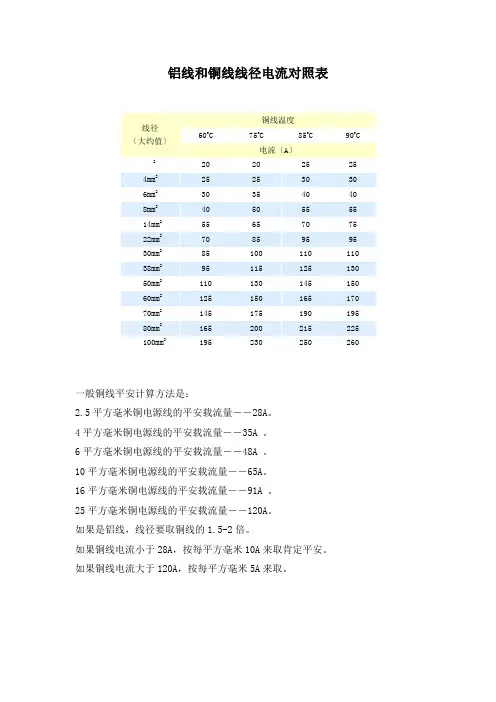

铝线和铜线线径电流对照表一般铜线平安计算方法是：2.5平方毫米铜电源线的平安载流量－－28A。
4平方毫米铜电源线的平安载流量－－35A 。
6平方毫米铜电源线的平安载流量－－48A 。
10平方毫米铜电源线的平安载流量－－65A。
16平方毫米铜电源线的平安载流量－－91A 。
25平方毫米铜电源线的平安载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定平安。
如果铜线电流大于120A，按每平方毫米5A来取。
绝缘导线载流量估算如下:铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(平安电流)不是直接指出，而是“截面乘上一定的倍数〞来表示，通过心算而得。
由表5-3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走〞说的是2.5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2.5mm2导线，载流量为2.5×9＝22.5(A)。
从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五〞，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。
从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。
电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是”截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。
各种导线的载流量通常可以从手册中查找。
但利用口诀再配合一些简单的心算，便可直接算出，不必查表。
1. 口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。
电气人必备载流量查询表，超赞！工程职位专享圈专享「每日独家招聘信息」，享受各式资源福利上下册，前清华校长新电工手册>力荐免费领书|<>>电气CAD图纸免费领取！（至少5000套）（点蓝字，免费领资料↑↑）载流量是在规定条件下，导体能够连续承载而不致使其稳定温度超过规定值的最大电流。
一般铜导线载流量导线的安全载流量一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为铝导线的安全载流量为3~5A/mm²。
关键点>一般铜导线的安全载流量为5~8A/mm²，铝导线的安全载流量为3~5A/mm²。
如：2.5 mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A ，4mm²BVV铜导线安全载流量的推荐值4×8A/mm²=32A计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm²，计算出所选取铜导线截面积S的上下范围：S=[ I /（5~8）]=0.125 I ~0.2 I（mm²）S-----铜导线截面积（mm²）I-----负载电流(A）功率计算一般负载（也可以成为用电器，如电灯、冰箱等等）分为两种，一种是电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
常用线缆规格（BV BLV BVR）BV 聚氯乙烯铜线BLV 聚氯乙烯铝线BVR 铜软线BV－105 铜105℃BVV 铜线（潮湿环境高防护）BXF 橡皮绝缘铜线BLXF 橡皮绝缘铝线BLVV 铝线（潮湿环境高防护）VV29-铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VLV29铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆VV－－铜芯聚氯乙烯绝缘及护套电缆LV－－铝芯聚氯乙烯绝缘及护套电缆BV型铜芯聚氯乙烯绝缘电线BLV型铝芯聚氯乙烯绝缘电线BVR型铜芯聚氯乙烯绝缘软电线（电缆）铝芯绝缘导线载流量与截面的倍数关系估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

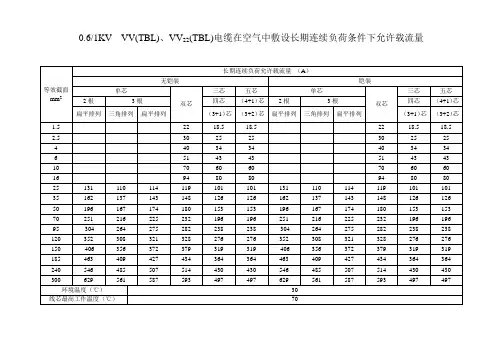

电线电缆负载电流值
电工常识－电线负载电流值
注：明敷载流量值系根据S>2De(De-电线外径)计算
举例说明：
1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。
5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A
在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
