2016-2020五年高考物理试题分类汇总-交流电和变压器(原卷版)

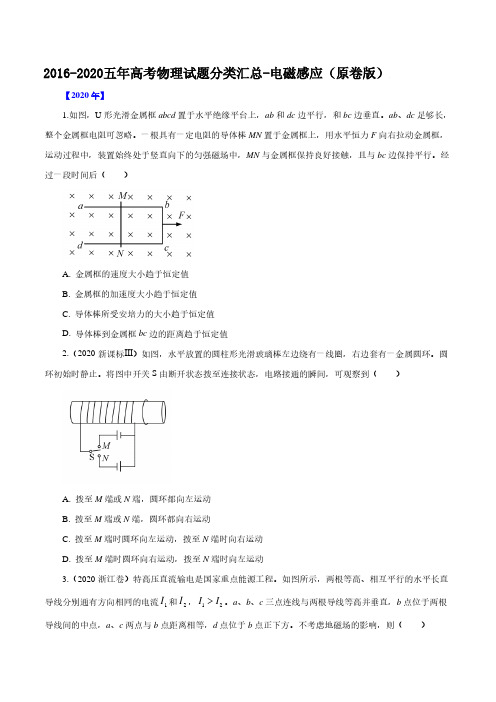

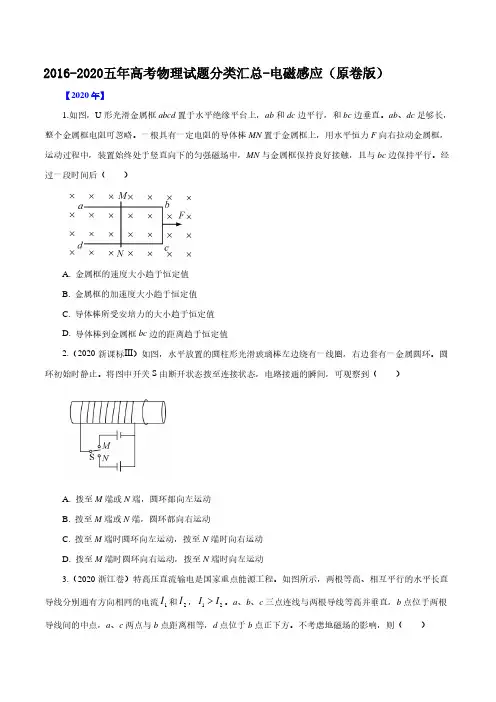

2016-2020五年高考物理试题分类汇总-电磁感应（原卷版）【2020年】1.如图，U 形光滑金属框abcd 置于水平绝缘平台上，ab 和dc 边平行，和bc 边垂直。

ab 、dc 足够长，整个金属框电阻可忽略。

一根具有一定电阻的导体棒MN 置于金属框上，用水平恒力F 向右拉动金属框，运动过程中，装置始终处于竖直向下的匀强磁场中，MN 与金属框保持良好接触，且与bc 边保持平行。

经过一段时间后（ ）A. 金属框的速度大小趋于恒定值B. 金属框的加速度大小趋于恒定值C. 导体棒所受安培力的大小趋于恒定值D. 导体棒到金属框bc 边的距离趋于恒定值2.（2020·新课标Ⅲ）如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。

圆环初始时静止。

将图中开关S 由断开状态拨至连接状态，电路接通的瞬间，可观察到（ ）A. 拨至M 端或N 端，圆环都向左运动B. 拨至M 端或N 端，圆环都向右运动C. 拨至M 端时圆环向左运动，拨至N 端时向右运动D. 拨至M 端时圆环向右运动，拨至N 端时向左运动3.（2020·浙江卷）特高压直流输电是国家重点能源工程。

如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流1I 和2I ，12I I 。

a 、b 、c 三点连线与两根导线等高并垂直，b 点位于两根导线间的中点，a 、c 两点与b 点距离相等，d 点位于b 点正下方。

不考虑地磁场的影响，则（ ）A. b 点处的磁感应强度大小为0B. d 点处的磁感应强度大小为0C. a 点处的磁感应强度方向竖直向下D. c 点处的磁感应强度方向竖直向下4.（2020·浙江卷）如图所示，固定在水平面上的半径为r 的金属圆环内存在方向竖直向上、磁感应强度大小为B 的匀强磁场。

长为l 的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴OO '上，随轴以角速度ω匀速转动。

历年（2020-2023）全国高考物理真题与模拟题分类（变压器的原理）汇编一、单选题1．（2023ꞏ山东ꞏ统考高考真题）某节能储能输电网络如图所示，发电机的输出电压U1= 250V，输出功率500kW。

降压变压器的匝数比n3：n4= 50：1，输电线总电阻R= 62.5Ω。

其余线路电阻不计，用户端电压U4= 220V，功率88kW，所有变压器均为理想变压器。

下列说法正确的是（）A．发电机的输出电流为368A B．输电线上损失的功率为4.8kWC．输送给储能站的功率为408kW D．升压变压器的匝数比n1：n2= 1：442．（2023ꞏ北京ꞏ统考高考真题）自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接12V的正弦交流电源，副线圈接额定电压为3.8V的小灯泡。

实际测得小灯泡两端电压为2.5V。

下列措施有可能使小灯泡正常发光的是（）A．仅增加原线圈匝数B．仅增加副线圈匝数C．将原、副线圈匝数都增为原来的两倍D．将两个3.8V小灯泡并联起来接入副线圈3．（2023ꞏ浙江ꞏ统考高考真题）我国1100kV特高压直流输电工程的送电端用“整流”设备将交流变换成直流，用户端用“逆变”设备再将直流变换成交流。

下列说法正确的是（ ）A．送电端先升压再整流B．用户端先降压再变交流C．1100kV是指交流电的最大值D．输电功率由送电端电压决定4．（2022ꞏ重庆ꞏ高考真题）低压卤素灯在家庭电路中使用时需要变压器降压。

若将“12V 50W”的交流卤素灯直接通过变压器（视为理想变压器）接入电压为220V的交流电后能正常工作，则（ ）A．卤素灯两端的电压有效值为B．变压器原、副线圈的匝数比为553∶C．流过卤素灯的电流为0.24A D．卤素灯的电阻为9685．（2022ꞏ北京ꞏ高考真题）某理想变压器的原线圈接在220V的正弦交流电源上，副线圈输出电压为22000V，输出电流为300mA。

该变压器（ ）∶B．输入电流为30AA．原、副线圈的匝数之比为1001∶C．输入电流的最大值为D．原、副线圈交流电的频率之比为11006．（2022ꞏ河北ꞏ统考高考真题）张家口市坝上地区的风力发电场是北京冬奥会绿色电能的主要供应地之一，其发电、输电简易模型如图所示，已知风轮机叶片转速为每秒z转，通过转速比为1:n的升速齿轮箱带动发电机线圈高速转动，发电机线圈面积为S ，匝数为N ，匀强磁场的磁感应强度为B ，0=t 时刻，线圈所在平面与磁场方向垂直，发电机产生的交变电流经过理想变压器升压后。

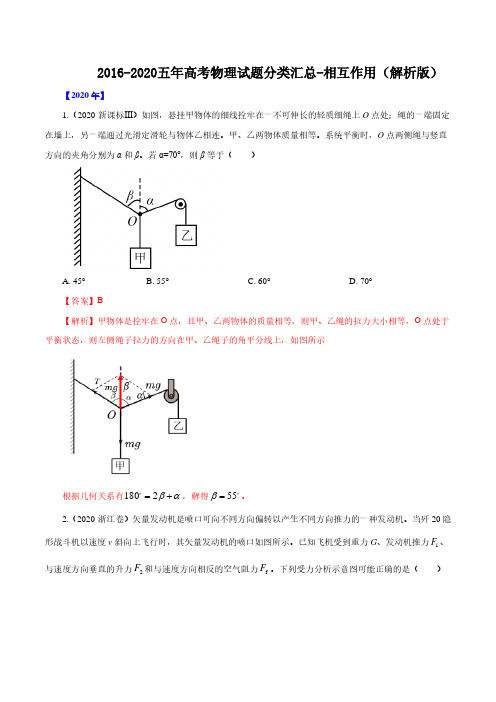

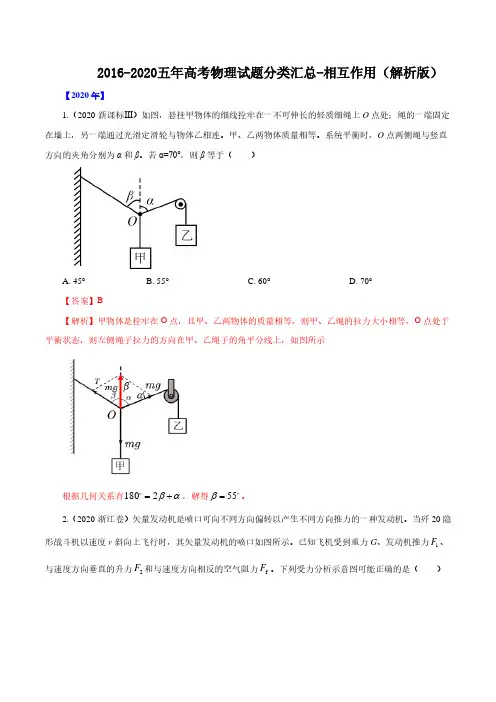

2016-2020五年高考物理试题分类汇总-相互作用（解析版）【2020年】1.（2020·新课标Ⅲ）如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O 点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。

甲、乙两物体质量相等。

系统平衡时，O 点两侧绳与竖直方向的夹角分别为α和β。

若α=70°，则β等于（ ）A. 45°B. 55°C. 60°D. 70°【答案】B 【解析】甲物体是拴牢在O 点，且甲、乙两物体的质量相等，则甲、乙绳的拉力大小相等，O 点处于平衡状态，则左侧绳子拉力的方向在甲、乙绳子的角平分线上，如图所示根据几何关系有1802βα=+，解得55β=。

2.（2020·浙江卷）矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机。

当歼20隐形战斗机以速度v 斜向上飞行时，其矢量发动机的喷口如图所示。

已知飞机受到重力G 、发动机推力1F 、与速度方向垂直的升力2F 和与速度方向相反的空气阻力f F 。

下列受力分析示意图可能正确的是（ ）A. B.C. D.【答案】A【解析】由题意可知所受重力G竖直向下，空气阻力F f与速度方向相反，升力F2与速度方向垂直，发动机推力F1的方向沿喷口的反方向，对比图中选项可知只有A选项符合题意。

故选A。

3.（2020·浙江卷）如图是“中国天眼”500m口径球面射电望远镜维护时的照片。

为不损伤望远镜球面，质量为m的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为56mg、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员（）A. 受到的重力大小为16 mgB. 受到的合力大小为16 mgC. 对球面的压力大小为16 mgD. 对球面的作用力大小为16 mg【答案】D【解析】A ．工作人员的质量为m ，则工作人员受到的重力G mg =，A 错误；工作人员在球面上缓慢行走，处于平衡状态，合力为0，B 错误；工作人员站在的球面位置不水平，对球面的压力不等于16mg ，C 错误；由平衡条件可得球面对工作人员的作用力F 满足5166F mg mg mg =−=，再由牛顿第三定律可得，工作人员对球面的作用力大小为16F mg '=，D 正确。

近5年物理高考试题分类汇编
本文将汇总整理近5年(2016-2020)物理高考试题的分类，以期帮助考生更好地备考、复习。

考生可按分类有针对性地进行弱点攻克和提高。

以下是分类列表：
第一部分：力学
1.一维运动
2.二维运动
3.力的合成与分解
4.牛顿定律及应用
5.动量守恒定律及应用
6.机械能守恒定律及应用
7.万有引力与行星运动
第二部分：热学
1.温度
2.热量
3.热传递
4.热力学第一定律
5.热力学第二定律
6.热力学循环
第三部分：波动光学
1.近似理论
2.光的干涉
3.光的衍射
4.光的偏振
5.光的反射与折射
6.光的全反射
7.光的色散
8.光的衍射格与全息
第四部分：电学
1.静电场与电势
2.恒定电流
3.电阻与电功率
4.电容器
5.磁场力学
6.电磁感应与电磁波
7.电磁振荡
第五部分：现代物理
1.相对论
2.光量子说
3.原子物理与原子核物理
4.半导体物理与器件
每个分类里面，题目数量相近。

题目难度也是相对平均的。

考生可以有条不紊地进行分类练习。

此外，考生要熟练掌握公式推导和公式的应用，掌握一定的物理思维方法，分析问题时要讲究逻辑，尽量做到严密的推理。

以上是本文的物理分类汇编。

良好的复习方式是有效提高成绩的重要保证，深入分类复习不仅可以有针对性地提高自己的成绩，还可以提高应对变形题和摆脱往年重复题的实力。

祝愿各位考生，早日成功迎来自己喜欢的高校！。

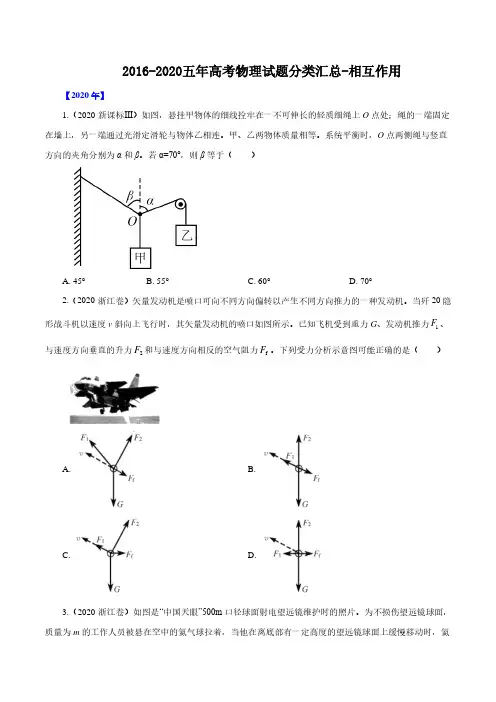

2016-2020五年高考物理试题分类汇总-相互作用【2020年】1.（2020·新课标Ⅲ）如图，悬挂甲物体的细线拴牢在一不可伸长的轻质细绳上O点处；绳的一端固定在墙上，另一端通过光滑定滑轮与物体乙相连。

甲、乙两物体质量相等。

系统平衡时，O点两侧绳与竖直方向的夹角分别为α和β。

若α=70°，则β等于（）A. 45°B. 55°C. 60°D. 70°2.（2020·浙江卷）矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机。

当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示。

已知飞机受到重力G、发动机推力1F、与速度方向垂直的升力2F和与速度方向相反的空气阻力f F。

下列受力分析示意图可能正确的是（）A. B.C. D.3.（2020·浙江卷）如图是“中国天眼”500m口径球面射电望远镜维护时的照片。

为不损伤望远镜球面，质量为m的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为56mg 、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员（ ）A. 受到的重力大小为16mg B. 受到的合力大小为16mg C. 对球面的压力大小为16mg D. 对球面的作用力大小为16mg 4.（2020·山东卷）如图所示，一轻质光滑定滑轮固定在倾斜木板上，质量分别为m 和2m 的物块A 、B ，通过不可伸长的轻绳跨过滑轮连接，A 、B 间的接触面和轻绳均与木板平行。

A 与B 间、B 与木板间的动摩擦因数均为μ，设最大静摩擦力等于滑动摩擦力。

当木板与水平面的夹角为45°时，物块A 、B 刚好要滑动，则μ的值为（ ）A. 13 B. 14 C. 15 D. 16【2019年】1．（2019·新课标全国Ⅰ卷）如图，一粗糙斜面固定在地面上，斜面顶端装有一光滑定滑轮。

专题12 交流电和变压器【2020年】1。

（2020·新课标Ⅱ)特高压输电可使输送中的电能损耗和电压损失大幅降低.我国已成功掌握并实际应用了特高压输电技术.假设从A 处采用550 kV 的超高压向B 处输电，输电线上损耗的电功率为∆P ，到达B 处时电压下降了∆U 。

在保持A 处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV 特高压输电，输电线上损耗的电功率变为∆P ′，到达B 处时电压下降了∆U ′。

不考虑其他因素的影响,则（ ）A 。

∆P ′=14∆P B 。

∆P ′=12∆P C 。

∆U ′=14∆U D. ∆U ′=12∆U 【答案】AD【解析】输电线上损失的功率ΔP ＝(P U )2·r ，损失的电压ΔU ＝P U·r,当输送电压变为原来的2倍，损失的功率变为原来的14 ，即ΔP ′＝14ΔP ，损失的电压变为原来的12，即ΔU ′＝12ΔU ，故选AD 。

2。

（2020·新课标Ⅲ)在图（a ）所示的交流电路中，电源电压的有效值为220V,理想变压器原、副线圈的匝数比为10∶1,R 1、R 2、R 3均为固定电阻，R 2=10Ω，R 3=20Ω，各电表均为理想电表.已知电阻R 2中电流i 2随时间t 变化的正弦曲线如图（b ）所示。

下列说法正确的是( ）A 。

所用交流电的频率为50Hz B. 电压表的示数为100V C. 电流表的示数为1.0A D 。

变压器传输的电功率为15.0W【答案】AD【解析】交流电的频率为1150Hz 0.02sf T ===,A 正确；通过R 2电流的有效值为2A1A 2I ==， R 2两端即副线圈两端的电压，根据欧姆定律可知22110V 10V U IR ==⨯=，根据理想变压器的电压规律1122U n U n =可知原线圈的电压11221010V 100V n U U n ==⨯=，电阻R 1两端分压即为电压表示数,即 V 01220V 100V 120V U U U =-=-=，B 错误；电流表的示数为2A 310A 0.5A 20U I R ===，C 错误；副线圈中流过的总电流为2A 1A 0.5A 1.5A I I I =+=+=，变压器原副线圈传输的功率为2215W P I U ==，D 正确。

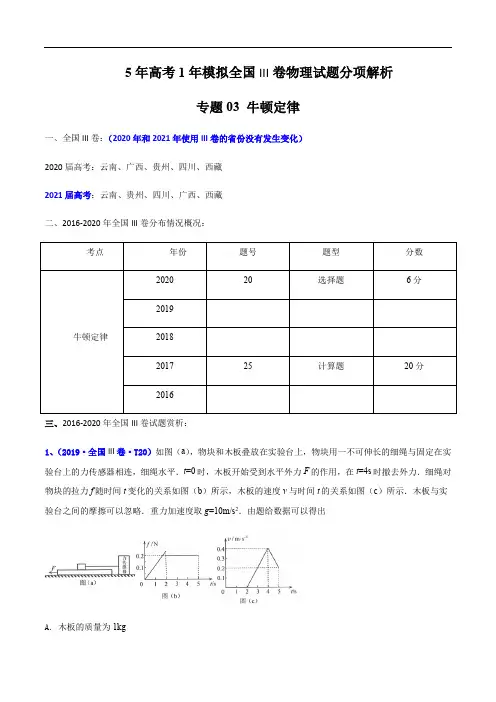

5年高考1年模拟全国III卷物理试题分项解析专题03 牛顿定律一、全国III卷：（2020年和2021年使用III卷的省份没有发生变化）2020届高考：云南、广西、贵州、四川、西藏2021届高考：云南、贵州、四川、广西、西藏二、2016-2020年全国III卷分布情况概况：考点年份题号题型分数牛顿定律202020选择题6分20192018201725计算题20分2016三、2016-2020年全国III卷试题赏析：1、（2019·全国III卷·T20）如图（a），物块和木板叠放在实验台上，物块用一不可伸长的细绳与固定在实验台上的力传感器相连，细绳水平．t=0时，木板开始受到水平外力F的作用，在t=4s时撤去外力．细绳对物块的拉力f随时间t变化的关系如图（b）所示，木板的速度v与时间t的关系如图（c）所示．木板与实验台之间的摩擦可以忽略．重力加速度取g=10m/s2．由题给数据可以得出A. 木板的质量为1kgB. 2s~4s内，力F的大小为0.4NC. 0~2s内，力F的大小保持不变D. 物块与木板之间的动摩擦因数为0.22、（2017·全国III卷·T25）如图，两个滑块A和B的质量分别为m A=1 kg和m B=5 kg，放在静止于水平地面上的木板的两端，两者与木板间的动摩擦因数均为μ1=0.5；木板的质量为m=4 kg，与地面间的动摩擦因数为μ2=0.1。

某时刻A、B两滑块开始相向滑动，初速度大小均为v0=3 m/s。

A、B相遇时，A与木板恰好相对静止。

设最大静摩擦力等于滑动摩擦力，取重力加速度大小g=10 m/s2。

求（1）B与木板相对静止时，木板的速度；（2）A、B开始运动时，两者之间的距离。

四、使用全国III卷省份高考最后冲刺卷赏析：1、（2020·四川省内江市高三下学期三模）一物块静止在粗糙程度均匀的水平地面上在0～4s内所受水平拉力F随时间t的变化关系图像如图甲所示，在0～2s内的速度图像如图乙所示，最大静摩擦力大于滑动摩擦力关于物块的运动，下列说法正确的是（）A. 物块的质量为2kgB. 在4s 内物块的位移为8mC. 在4s 内拉力F 做功为16JD. 在4s 末物块的速度大小为4m/s2、（2020·四川省棠湖中学高三下学期第二次适应性考试如图所示，质量为m 的小球用两根细线OA ，OB 连接，细线OA 的另一端连接在车厢顶，细线OB 另一端连接于侧壁，细线OA 与竖直方向的夹角为37θ︒=，OB 保持水平，重力加速度大小为g ，车向左做加速运动，当OB 段细线拉力为OA 段拉力的两倍时，小车的加速度大小为（ ）A. gB. 54gC.74g D.32g 3、（2020·四川省棠湖中学高三下学期第二次适应性考试如图所示是滑梯简化图，一小孩从滑梯上A 点开始无初速度下滑，在AB 段匀加速下滑，在BC 段匀减速下滑，滑到C 点恰好静止，整个过程中滑梯保持静止状态．假设小孩在AB 段和BC 段滑动时的动摩擦因数分别为1μ和2μ，AB 与BC 长度相等，则A. 整个过程中地面对滑梯始终无摩擦力作用B. 动摩擦因数12+=2tan μμθC. 小孩从滑梯上A 点滑到C 点先超重后失重D. 整个过程中地面对滑梯的支持力始终等于小孩和滑梯的总重力4、（2020·四川省棠湖中学高三下学期第二次适应性考试如图甲所示，有一倾角为30°的光滑固定斜面，斜面底端的水平面上放一质量为M的木板．开始时质量为m＝1 kg 的滑块在水平向左的力F作用下静止在斜面上，现将力F变为水平向右，当滑块滑到木板上时撤去力F，木块滑上木板的过程不考虑能量损失．此后滑块和木板在水平面上运动的v－t图象如图乙所示，g＝10 m/s2．求：(1)水平作用力F的大小；(2)滑块开始下滑时的高度；(3)木板的质量．5、（2020·云南省昆明市高三下学期三诊一模）.一跳伞运动员及其装备总质量为m，t=0时刻，运动员从离地h=500m停在空中的直升机上由静止开始下落，t=4s时刻开启降落伞，t=14s时刻再次调整降落伞，下落过程中运动员及其装备所受阻力f的大小随时间t变化的情况可简化为下图所示的图象，取重力加速度g=10m/s2。
