4.2.1 变速器试验的分类 出厂试验
出厂试验包括磨合试验、油量及油面位置的测量、换档性 能试验、密封性能试验等项目。
4.2 手动变速器试验
4.2.2 变速器试验台架
变速器试验台主要由动力装置、加载装置、供油系统、控 制系统、测试系统、支架、联接件等组成。
根据不同试验项目的需要和条件，可选用不同的设备组成 试验台。
4.2 手动变速器试验
4.2.7 变速器出厂试验
（4）频谱分析技术
现在，也有企业在变速器出厂试验中使用基于频谱分析技 术的故障分析仪来检测换挡性能和各种装配质量问题。分 析仪的工作原理与发动机NVH性能分析仪相同，首先通过 NVH测试得到某型号正常变速器的时域信号和频谱，当对 某一台被检变速器进行测试时，得到的时域信号和频谱与 正常变速器存在较大差异，则说明变速器存在故障，通过 对频谱图进行分析，则可以找出故障部位。
2小时 2小时 2小时 2小时
4.2 手动变速器试验
4.2.7 变速器出厂试验
变速器装试检验一般分为三个部分，分总成检验、中间检 验、出厂试验。
4.2 手动变速器试验
4.2.7 变速器出厂试验
分总成检验 分总成装配完毕，必须检验合格，方可送主线进行总
装。分总成的检验主要由装配工自检，工艺上配备必要的 量检具，装配工按工艺规定进行检查。
通过对变速器进行密封试验，从而判断变速器是否会渗漏 油。
4.2 手动变速器试验
4.2.7 变速器出厂试验
（3）换档性能试验
变速箱在试验台架上安装完毕后，输入一定的转速和扭矩，按照工艺 规范规定的时间和顺序挂档，从以下几个方面判断变速箱的传动系统、 操纵系统、手制动系统是否合格。
①噪音是否满足要求。 ②换挡时是否有卡阻现象。 ③变速箱是否有跳挡、乱挡、换不上挡或摘不开挡的现象。 ④变速箱是否有异响，带同步器的挡位换挡时是否有不正常的冲击声。 ⑤换挡杆是否有不正常的抖动和跳动。 ⑥手制动鼓是否有不正常的摆动。 ⑦各种指示信号传感器是否准确、可靠。 ⑧里程表传动装置输出端旋转方向是否正确。
出厂试验包括磨合试验、油量及油面位置的测量、换档性 能试验、密封性能试验等项目。
4.2 手动变速器试验
4.2.2 变速器试验台架
变速器试验台主要由动力装置、加载装置、供油系统、控 制系统、测试系统、支架、联接件等组成。
根据不同试验项目的需要和条件，可选用不同的设备组成 试验台。
4.2 手动变速器试验
4.2.7 变速器出厂试验
（4）频谱分析技术
现在，也有企业在变速器出厂试验中使用基于频谱分析技 术的故障分析仪来检测换挡性能和各种装配质量问题。分 析仪的工作原理与发动机NVH性能分析仪相同，首先通过 NVH测试得到某型号正常变速器的时域信号和频谱，当对 某一台被检变速器进行测试时，得到的时域信号和频谱与 正常变速器存在较大差异，则说明变速器存在故障，通过 对频谱图进行分析，则可以找出故障部位。
2小时 2小时 2小时 2小时
4.2 手动变速器试验
4.2.7 变速器出厂试验
变速器装试检验一般分为三个部分，分总成检验、中间检 验、出厂试验。
4.2 手动变速器试验
4.2.7 变速器出厂试验
分总成检验 分总成装配完毕，必须检验合格，方可送主线进行总
装。分总成的检验主要由装配工自检，工艺上配备必要的 量检具，装配工按工艺规定进行检查。
通过对变速器进行密封试验，从而判断变速器是否会渗漏 油。
4.2 手动变速器试验
4.2.7 变速器出厂试验
（3）换档性能试验
变速箱在试验台架上安装完毕后，输入一定的转速和扭矩，按照工艺 规范规定的时间和顺序挂档，从以下几个方面判断变速箱的传动系统、 操纵系统、手制动系统是否合格。
①噪音是否满足要求。 ②换挡时是否有卡阻现象。 ③变速箱是否有跳挡、乱挡、换不上挡或摘不开挡的现象。 ④变速箱是否有异响，带同步器的挡位换挡时是否有不正常的冲击声。 ⑤换挡杆是否有不正常的抖动和跳动。 ⑥手制动鼓是否有不正常的摆动。 ⑦各种指示信号传感器是否准确、可靠。 ⑧里程表传动装置输出端旋转方向是否正确。
中职教育-《汽车装配与调试技术》课件：8 总装生产现场管理4(刘敬忠 主编 人民交通出版社).ppt
①质量目标: 最低废品率。 ②生产目标: 最低库存量、最低零件搬运、最低机器损
坏率、尽量小批量。
③时间目标: 最短准备时间、最短生产前置期。
上述目标可归纳为六个“零”和一个“一”，即零缺 陷、零准备、零库存、零搬运、零故障停机、零提前 期和批量为一。
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（1）准时制生产
JIT的基本手段 ①适时适量生产 ②弹性作业人数
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（2）看板的功能
准时生产方式的看板旨在传达信息：“何物，何时， 生产多少数量，以何方式生产、搬运”。
看板的信息包括：零件号码、品名、制造编号、容器 形式、容器容量、发出看板编号、移往地点、零件外 观等。
②前工序应该只生产足够的数量，以补充被后工序领 取的零件：在这两条原则下，生产系统自然结合为输 送带式系统，生产时间达到平衡。
③不良品不送往后工序：后工序没有库存，后工序一 旦发现次品必须停止生产，找到次品送回前工序。
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（3）使用看板的规则
④看板的使用数目应该尽量减少：看板的数量，代表 零件的最大库存量。
入口位置 4C3
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（4）看板的种类与使用
②外协看板
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（4）看板的种类与使用
③工序内看板
（零部件示意图）
工序
工件号 工件名称
前工序———本工 序
机加1 机加2
坏率、尽量小批量。
③时间目标: 最短准备时间、最短生产前置期。
上述目标可归纳为六个“零”和一个“一”，即零缺 陷、零准备、零库存、零搬运、零故障停机、零提前 期和批量为一。
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（1）准时制生产
JIT的基本手段 ①适时适量生产 ②弹性作业人数
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（2）看板的功能
准时生产方式的看板旨在传达信息：“何物，何时， 生产多少数量，以何方式生产、搬运”。
看板的信息包括：零件号码、品名、制造编号、容器 形式、容器容量、发出看板编号、移往地点、零件外 观等。
②前工序应该只生产足够的数量，以补充被后工序领 取的零件：在这两条原则下，生产系统自然结合为输 送带式系统，生产时间达到平衡。
③不良品不送往后工序：后工序没有库存，后工序一 旦发现次品必须停止生产，找到次品送回前工序。
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（3）使用看板的规则
④看板的使用数目应该尽量减少：看板的数量，代表 零件的最大库存量。
入口位置 4C3
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（4）看板的种类与使用
②外协看板
浙江同济科技职业学院
主讲:刘敬忠
8.4 看板管理
（4）看板的种类与使用
③工序内看板
（零部件示意图）
工序
工件号 工件名称
前工序———本工 序
机加1 机加2
中职教育-《汽车装配与调试技术》课件：2 装配工艺基础1(刘敬忠 主编 人民交通出版社).ppt
工时定额表内容：工序号、工序名称、工时
定额。
2．1．4 汽车总装配工艺文件
（7）设备明细表
设备明细表作用 是进行设备管理、维修的台帐，也是
工厂进行资产和财务管理的依据之一 。 设备明细表内容
序号、设备名称、规格型号及数量、 制造厂、电力安装容量、价格 。
设备明细表示例
2．1．4 汽车总装配工艺文件
仪表板与环境件配 合间隙和面差标准
示例
工位标准作业指导书 标准作业指导书 检验指导书 关键工序明细表 质量控制点明细表 工时定额明细表 设备明细表
工具清单及工位器具清单 辅助材料消耗定额
总装配车间工艺平面布置图 整车质量标准
2．1．4 汽车总装配工艺文件
（1）工位标准作业指导书
用于指导每个生产工位的工人进行装 配作业的工艺文件，主要列出该工位的作 业内容和基本要求，说明作业的顺序。
（9）辅助材料消耗定额
辅助材料是指除汽车零部件和总成外，装 车所需要的其他各种材料，如燃油、润滑 油脂、冷却液、制动液、密封胶、棉纱、 擦布等。
辅助材料消耗定额是材料供应部门进行采 购和核算、考核生产成本的依据。
2．1．4 汽车总装配工艺文件
（10）总装配车间工艺平面布置图
总装配车间工艺平面布置图的内容
（8）工具清单及工位器具清单
清单上包括所有普通工具、工位器具、吊 具、夹具、简易工装以及定扭矩扳手、卡 尺、量规、卷尺等简易检测器具的序号、 名称、规格或编号、数量等信息。
它是工具管理部门采购、设计制造、分发 、日常维修管理的依据。
S50MC-C工具、工装目录（含工装图纸目录）
2．1．4 汽车总装配工艺文件
2．1．2 装配生产的组织形式
按分散原则进行的固定式装配
定额。
2．1．4 汽车总装配工艺文件
（7）设备明细表
设备明细表作用 是进行设备管理、维修的台帐，也是
工厂进行资产和财务管理的依据之一 。 设备明细表内容
序号、设备名称、规格型号及数量、 制造厂、电力安装容量、价格 。
设备明细表示例
2．1．4 汽车总装配工艺文件
仪表板与环境件配 合间隙和面差标准
示例
工位标准作业指导书 标准作业指导书 检验指导书 关键工序明细表 质量控制点明细表 工时定额明细表 设备明细表
工具清单及工位器具清单 辅助材料消耗定额
总装配车间工艺平面布置图 整车质量标准
2．1．4 汽车总装配工艺文件
（1）工位标准作业指导书
用于指导每个生产工位的工人进行装 配作业的工艺文件，主要列出该工位的作 业内容和基本要求，说明作业的顺序。
（9）辅助材料消耗定额
辅助材料是指除汽车零部件和总成外，装 车所需要的其他各种材料，如燃油、润滑 油脂、冷却液、制动液、密封胶、棉纱、 擦布等。
辅助材料消耗定额是材料供应部门进行采 购和核算、考核生产成本的依据。
2．1．4 汽车总装配工艺文件
（10）总装配车间工艺平面布置图
总装配车间工艺平面布置图的内容
（8）工具清单及工位器具清单
清单上包括所有普通工具、工位器具、吊 具、夹具、简易工装以及定扭矩扳手、卡 尺、量规、卷尺等简易检测器具的序号、 名称、规格或编号、数量等信息。
它是工具管理部门采购、设计制造、分发 、日常维修管理的依据。
S50MC-C工具、工装目录（含工装图纸目录）
2．1．4 汽车总装配工艺文件
2．1．2 装配生产的组织形式
按分散原则进行的固定式装配
汽车装配、调试与检验第六章
8. 发动机转速的调整
9. 刮水器的调整 6.4.6 路试
6.5 常见故障调试及其排除
6.5.1 全车无电 6.5.2 发动机能启动，但转速
6.5.5 转向沉重
6.5.6 试车中传动轴震动过大 6.5.7 制动不灵 6.5.8 制动失效 6.5.9 制动跑偏
6.2.3 转向器及直拉杆装配
6.2.4 轮胎的装配
6.2.5 发动机悬置分装、与变速箱分装及发动机合件 总装
6.2.6 扭杆分装及吊装驾驶室总成
6.2.7 备胎架装配
6.2.8 排气系统装配
6.3 底盘总装工艺过程
6.4 整车调试
6.4.1 车身部分的调整工艺规范 6.4.2 底盘部分的调整工艺规范 1. 发动机 2. 离合器系统
6.1.2 装配技术要求 1. 整车装配一般技术要求 2. 电器、线束装配技术要求 3. 制动管路、油管路装配技术要求
4. 润滑部分装配、加注技术要求 5. 机械、螺纹部分装配技术要求
6. 油料加注技术要求
6.2 典型装配工艺
6.2.1 前悬架与前桥分装及总装
6.2.2 后悬架与后桥分装及总装
3. 电气设备
4. 制动部分 5. 其他部分
6.4.3 检测工艺规范 1. 速度表的检测 2. 制动力的检测 3. 灯光检测
4. 烟度检测
6.4.4 接车调试
6.4.5 调试区调整 1. 检查并调整各系统的连接状况 2. 前大灯灯光调整
4. 调整制动踏板的自由行程 5. 气密性检验 6. 前束调整 7. 变速器操纵机构的调整
第 6章

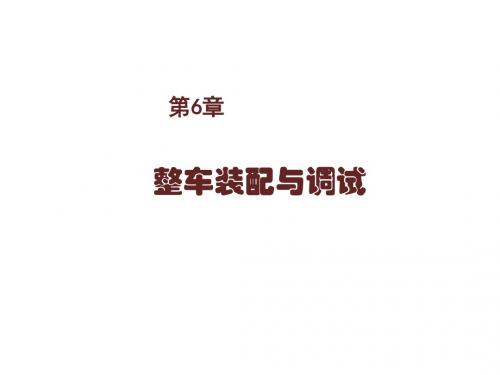

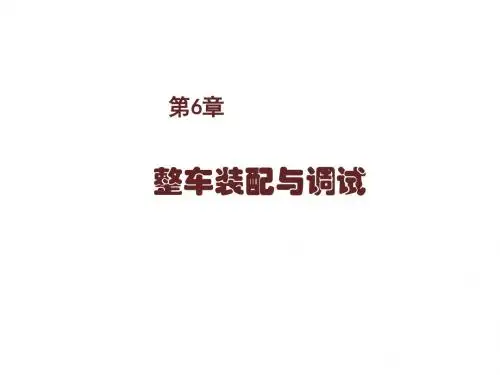

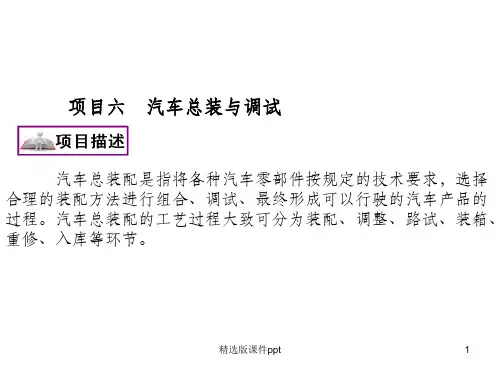

整车装配与调试
【学习目标】 1. 能叙述底盘装配的通用工艺规则； 2. 能分装悬架，转向，车轮等零件、总成； 3. 能够叙述底盘装配工艺过程；
中职教育-《汽车装配与调试技术》课件：3 汽车发动机装配与调试1(刘敬忠 主编 人民交通出版社).ppt
浙江同济科技职业学院
主讲 刘敬忠
3.1 认识发动机装试线
3.1.2 发动机装配工艺顺序
（2）安装曲轴
如果止推垫片在第一道主轴颈的，先把正时齿轮及止 推垫片装在曲轴轴颈上。气缸体倒置在工作台上，将 各道主轴承上片放入轴承座内，并涂上清洁机油；将 经过动平衡的曲轴放在轴承内；将各带有下片的主轴 承盖装在各自的轴承座上，按规定扭矩均匀地由中间 向两端拧紧主轴承螺栓。每上紧一道轴承，转动曲轴 几周，检查有无阻滞现象。再装入曲轴后油封，并安 装飞轮。
主讲 刘敬忠
3.1 认识发动机装试线
3.1.1 发动机装试技术的基本概念
出厂试验的目的
1.磨合各运动零件(根据制造水平确定)，检查发动机制 造和装配质量；
2.检查和调整发动机各系统、各机构的工作及其作用 的情况；
3.检查发动机的主要技术经济指标及环保项目是否符 合产品技术文件的规定。
浙江同济科技职业学院
这种输送形式国内最初在上海大众汽车公司发动机 厂开始应用，主要用于轿车这类小型发动机的装配输送。
浙江同济科技职业学院
主讲 刘敬忠
3.1.3 汽车发动机装试线的 输送形式
(3)汽车发动机装配线-非同步装配
3. 摩擦滚轮输送 摩擦滚轮输送线沿发动机装配线间隔布置横向滚
轮轴，一般滚轮轴的间距要小于托盘长度的1/3，在每 个滚轮传动轴左右各布置一个摩擦滚轮，发动机托盘 放置在摩擦滚轮上，由摩擦滚轮转动带动托盘及发动 机输送前行，输送线一般采用电机减速器通过链条或 伞齿轮带动滚轮轴转动。
浙江同济科技职业学院
主讲 刘敬忠
3.1.3 汽车发动机装试线的 输送形式
(2)汽车发动机装配线-非同步装配
