盘式制动器的原理及检修全解知识讲解

盘式制动器原理1. 介绍盘式制动器是一种广泛应用于汽车、摩托车等交通工具上的重要零部件。

它通过摩擦产生的力矩来实现车辆的减速和停止。

本文将深入探讨盘式制动器的工作原理，从而更好地理解其在车辆制动系统中的作用。

2. 结构和组成盘式制动器主要由刹车盘、刹车片、刹车卡钳和刹车液等部件组成。

2.1 刹车盘刹车盘是固定在车轮轮毂上的圆盘状零件，通常由铸铁或合金材料制成。

它的外圆面与刹车片紧密接触，通过摩擦产生制动力矩。

2.2 刹车片刹车片是与刹车盘接触的零件，通常由摩擦材料（如有机材料或金属材料）制成。

当刹车踏板被踩下时，刹车片会与刹车盘紧密接触，并通过摩擦将动能转化为热能，从而实现车辆的减速和停止。

2.3 刹车卡钳刹车卡钳是用来固定刹车片的装置，通常由两个钳体组成。

当刹车踏板被踩下时，刹车卡钳会通过液压系统将刹车片紧密地夹在刹车盘上，并产生摩擦力。

2.4 刹车液刹车液是传递力量的介质，能够使刹车系统的压力均匀分布。

常用的刹车液有矿物油类和合成油类两种。

3. 工作原理盘式制动器的工作原理基于摩擦学的原理。

当驾驶员踩下刹车踏板时，刹车系统由两个阶段组成：起动阶段和动力阶段。

3.1 起动阶段在起动阶段，驾驶员的刹车踏板施加一个力，使刹车主缸内的刹车液产生一定的压力。

刹车主缸通过油管将压力传递给刹车卡钳。

3.2 动力阶段在动力阶段，刹车卡钳中的活塞受到刹车液的压力作用，使刹车片与刹车盘产生紧密接触。

当车轮转动时，刹车盘会与刹车片之间产生摩擦力，将车轮的动能转化为热能，从而实现减速和停止。

3.3 刹车卡钳的作用刹车卡钳起到固定刹车片的作用。

当刹车踏板被踩下时，刹车卡钳会将刹车片夹在刹车盘上，并产生摩擦力。

刹车卡钳中的密封件也起到防止刹车液泄漏的作用。

4. 总结盘式制动器是车辆制动系统中的重要组成部分，通过摩擦产生的力矩来实现减速和停止。

其工作原理主要包括起动阶段和动力阶段，通过刹车片和刹车盘之间的摩擦将动能转化为热能。

盘式制动器的原理
盘式制动器是通过利用摩擦力将旋转的制动盘停止的一种制动装置。

其主要原理如下：
1. 制动盘：盘式制动器由制动盘和制动钳两部分组成。

制动盘是一个圆盘状的零件，一般由钢铁或铸铁制成。

制动盘安装在车轮的轴上，与车轮一起以相同的速度旋转。

2. 制动钳：制动钳包含刹车片和活塞两部分。

刹车片位于制动钳两侧，可以与制动盘表面接触。

活塞由制动液压系统控制，通过压缩刹车片使之与制动盘接触。

3. 刹车片：刹车片通常由摩擦材料制成，例如有机复合材料或金属材料。

制动盘旋转时，刹车片与制动盘接触，产生摩擦力使制动盘减速甚至停止旋转。

4. 制动液压系统：盘式制动器通常使用液压系统来控制制动力。

当驾驶员踩下制动踏板时，制动液会被送入制动钳中的活塞，使刹车片压紧制动盘。

5. 摩擦力：当刹车片与制动盘接触时，由于摩擦力的作用，制动盘会减速或停止旋转。

摩擦力产生的摩擦热会被散发到空气中，以免过热导致制动性能下降。

通过控制制动液压系统的压力，驾驶员可以灵活地调节制动力大小。

盘式制动器具有快速散热、制动效果稳定的特点，常见于汽车、摩托车和自行车等车辆中。

盘制动器的工作原理与故障分析一、引言盘式制动器也叫抱闸，它广泛地应用在电铲上，它的作用是为电铲的提升、推压、回转、行走系统提供停车制动，它的相当于车辆上的手刹。

抱闸的好坏直接影响电铲的安全作业，那末我们就有必要详细分析抱闸的工作原理、故障分析以及日常的保养维护。

二、电铲控制盘式制动器工作的过程抱闸控制气路如图2-1 所示，当驾驶员在操作手柄上按下打开某部位抱闸按钮时，Centurion 控制系统控制该部位的电磁阀打开，同时控制抱闸上部控制面板内如图2-1 中06 所示的电磁阀 (常通电磁阀，得电关闭) 得电关闭，气包中的压缩空气通过电磁阀如图2-2 所示，然后经过快速泄压阀的“IN进入抱闸如同2-1 中02 所示，抱闸的上、下两个气口如图2-1 中05、03 所示相互连通，抱闸的上口与控制面板内的电磁阀相连，电磁阀得电关闭后，压缩空气就会使抱闸活塞往外挪移，固定在抱闸活塞上的抱闸指示开关如图2-3 中01 所示也随着活塞挪移，当开关碰到固定板而被打开时，Centurion 控制系统接到抱闸打开信号，那末该部位就可以运动了；当驾驶员按下手柄的关闭抱闸按钮时，Centurion 控制系统控制该部位的电磁阀关闭，使压缩空气不能通过电磁阀，同时控制抱闸上部控制面板内的电磁阀失电打开，抱闸内的空气一部份可以从上气孔通过控制面板内的电磁阀排出，一部份可以通过下气孔从快速释放阀的排气口排出，电磁阀到快速释放阀供气管内的空气则从图2-2 所示的01排气消音器排出。

抱闸因内部没有气压而关闭。

图2-1 抱闸控制气路示意图图2-2 电磁阀图2-3 抱闸指示开关三、抱闸及快速释放阀的工作原理1、抱闸的工作原理如图3-1 所示图3-1 抱闸压缩空气进入抱闸气缸时，内、外O 型密封圈将空气封在气缸与活塞之间，气压使活塞向外挪移，压盘与活塞通过螺栓连接，故压盘也随着活塞向外挪移，使得压盘弹簧被压缩。

当压盘与气缸接触时，压盘运动住手。

盘式制动器工作原理一、盘式制动器的结构1.盘状制动盘：制动盘是整个制动器的核心部分，它通常由铁、钢或铸铁制成。

制动盘外侧有一些齿槽或凹槽来增加散热效果。

2.制动钳：制动钳是制动器的活动部分，它由一对活塞组成，通过制动液或者拉线传递来实现制动盘的夹紧。

制动钳通常由铝合金或钢制成。

3.制动片（制动垫）：制动片是与制动盘接触的部分，由高温耐磨材料制成，如有机材料、金属材料或复合材料。

制动片的摩擦面与制动盘的摩擦面接触时会产生摩擦力，从而实现制动器的工作。

4.制动油管或拉线：制动油管用于传递制动压力，使制动片与制动盘紧密接触；拉线用于通过机械连接来实现制动片的压紧。

二、盘式制动器的工作原理1.制动信号输入：当驾驶员踩下车辆制动踏板时，就会向制动系统输入制动信号。

对于液压传动的盘式制动器，制动踏板的力通过主缸将制动油压传递给制动钳；对于机械传动的盘式制动器，制动踏板的力通过拉线（手刹）将压力传递给制动钳。

2.制动力传递：通过制动油管或拉线，制动钳的活塞会受到压力，由此产生制动力。

当活塞接触制动盘时，制动力通过摩擦力将其固定在制动盘上。

3.摩擦力转化：制动片与制动盘接触时，会产生摩擦力。

摩擦力会将制动盘的转动动能转化为热能，并将制动盘的速度降低。

4.减速和停止：随着摩擦力的增加，制动片与制动盘之间的压力会增大。

这导致了两个相对运动物体（制动盘和车轮）之间的减速。

当制动片施加的摩擦力大于车轮产生的旋转力矩时，车轮将会停止旋转。

5.散热和冷却：由于摩擦会产生大量热能，在制动器工作的过程中，会不断产生热量。

为了防止过热损坏，制动盘通常会具有一些散热齿槽或凹槽，以增加散热效果并保持制动器的正常工作温度。

三、盘式制动器的优点1.高效制动：盘式制动器通过制动片与制动盘之间的摩擦力来实现制动，相对于其他制动器而言制动效果更好。

2.热量散发快：盘式制动器由于制动盘的散热齿槽或凹槽设计，热能更容易散发，不容易产生过热现象。

3.便于安装和维修：盘式制动器结构相对简单，易于安装和维修。

盘式制动器工作原理
盘式制动器是一种常见的汽车制动装置，其工作原理是通过摩擦力来实现制动
效果的。

盘式制动器主要由制动盘、制动钳和制动片等部件组成，下面我们来详细了解一下盘式制动器的工作原理。

首先，当司机踩下制动踏板时，制动液会被推送到制动钳内部的活塞上。

活塞
会根据压力的大小，将制动片挤压到制动盘上，从而产生摩擦力。

制动盘是安装在车轮上的，当制动片挤压到制动盘上时，制动盘会因为摩擦力的作用而减速甚至停止转动，从而使车辆减速甚至停止。

其次，制动片是盘式制动器中的关键部件，它是由摩擦材料制成的。

在制动过
程中，制动片会受到制动盘的摩擦，产生摩擦力来减速车辆。

制动片的材料通常是耐磨耐高温的材料，以确保在制动过程中能够持续发挥作用。

此外，制动盘也是盘式制动器中至关重要的部件。

制动盘一般由铸铁或者钢铁
制成，具有良好的散热性能和耐磨性能。

在制动过程中，制动盘会受到制动片的摩擦，产生热量，如果散热不好，就会导致制动盘变形甚至开裂，影响制动效果。

最后，制动钳是用来控制制动片挤压制动盘的部件。

制动钳通常由活塞、活塞
密封圈和钳体等部件组成。

活塞受到制动液的作用，会向外推动，从而挤压制动片。

制动钳的设计和制造对于制动系统的性能和安全性有着至关重要的影响。

综上所述，盘式制动器的工作原理主要是通过制动盘、制动片、制动钳等部件
的协同作用，利用摩擦力来实现车辆的减速和停止。

在日常驾驶中，我们要注意定期检查制动系统的工作状态，确保制动器的正常使用，以确保行车安全。

盘式制动器的原理一、引言盘式制动器是一种常见的汽车制动系统，在现代车辆中广泛应用。

它具有制动力强、耐久性好、散热性能优异等优点，成为了汽车制动系统的主流。

本文将介绍盘式制动器的工作原理，从而让读者更好地理解其工作过程。

二、盘式制动器的构成盘式制动器由刹车盘、刹车片、刹车卡钳和刹车主缸等部件组成。

刹车盘固定在车轮上，刹车片则被刹车卡钳夹紧，通过刹车主缸来施加刹车力。

当驾驶员踩下刹车踏板时，刹车主缸会产生液压力，将刹车片推向刹车盘，从而实现制动效果。

三、工作原理盘式制动器的工作原理可以分为三个步骤：制动施加、制动力传递和制动释放。

1. 制动施加当驾驶员踩下刹车踏板时，刹车主缸内的液压力会增加，使得刹车卡钳内的活塞向外推动。

活塞的运动会夹紧刹车片，使其与刹车盘紧密接触。

由于刹车盘与车轮相连，当刹车盘受到刹车片的摩擦力时，车轮也会受到制动力矩的作用，从而减速或停止车辆。

2. 制动力传递制动力需要通过刹车片和刹车盘之间的摩擦力传递到车轮上。

刹车片与刹车盘之间的摩擦力取决于刹车片的材料和设计，以及刹车盘的摩擦系数。

通常，刹车片采用摩擦系数较高的材料，如金属陶瓷复合材料，以提供较大的制动力。

3. 制动释放当驾驶员松开刹车踏板时，刹车卡钳内的液压力会减小，刹车片与刹车盘之间的接触力也会减小。

此时，刹车片会自动与刹车盘分离，车轮恢复正常运动。

为了防止刹车片长时间与刹车盘接触而产生损坏或过热，盘式制动器通常还配备了刹车片自动松开机构，以保护刹车系统的正常工作。

四、盘式制动器的优缺点盘式制动器相比于其他制动器具有以下优点：1. 制动力强：盘式制动器可以提供更大的制动力矩，使车辆更快减速或停止。

2. 散热性能优异：盘式制动器的刹车盘暴露在空气中，散热更快，不易产生制动衰减现象。

3. 耐久性好：盘式制动器的刹车片与刹车盘之间的接触面积较大，摩擦力分布均匀，使用寿命较长。

然而，盘式制动器也存在一些缺点：1. 重量较大：盘式制动器的刹车盘和刹车卡钳相对较重，会增加车辆的整体质量。

起重机盘式制动器工作原理
起重机盘式制动器工作原理
起重机盘式制动器是一种常见的制动装置，它主要由制动盘、制动器壳体、制动器摩擦片、弹簧等部件组成。

其工作原理是利用制动盘与制动器摩擦片之间的摩擦力来实现制动。

当起重机需要制动时，制动器摩擦片会被压紧到制动盘上，从而产生摩擦力，使制动盘减速或停止旋转。

制动器摩擦片的压紧力来自于弹簧，当制动器摩擦片与制动盘之间的摩擦力达到一定程度时，制动器摩擦片就会停止移动，从而实现制动。

盘式制动器的优点在于其制动力矩大、制动效果稳定、寿命长等特点。

同时，盘式制动器还具有自调节功能，即当制动器摩擦片磨损时，弹簧会自动调整压紧力，从而保证制动器的制动效果。

盘式制动器的应用范围广泛，不仅可以用于起重机，还可以用于各种机械设备的制动。

在使用盘式制动器时，需要注意制动器摩擦片的磨损情况，及时更换磨损的摩擦片，以保证制动器的正常工作。

起重机盘式制动器是一种可靠、高效的制动装置，其工作原理简单，但具有重要的作用。

在实际应用中，需要注意制动器的维护和保养，以确保其正常工作。

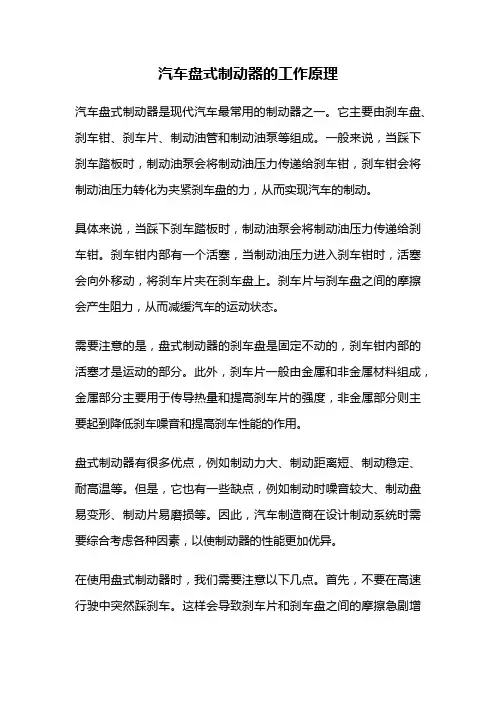

汽车盘式制动器的工作原理汽车盘式制动器是现代汽车最常用的制动器之一。

它主要由刹车盘、刹车钳、刹车片、制动油管和制动油泵等组成。

一般来说，当踩下刹车踏板时，制动油泵会将制动油压力传递给刹车钳，刹车钳会将制动油压力转化为夹紧刹车盘的力，从而实现汽车的制动。

具体来说，当踩下刹车踏板时，制动油泵会将制动油压力传递给刹车钳。

刹车钳内部有一个活塞，当制动油压力进入刹车钳时，活塞会向外移动，将刹车片夹在刹车盘上。

刹车片与刹车盘之间的摩擦会产生阻力，从而减缓汽车的运动状态。

需要注意的是，盘式制动器的刹车盘是固定不动的，刹车钳内部的活塞才是运动的部分。

此外，刹车片一般由金属和非金属材料组成，金属部分主要用于传导热量和提高刹车片的强度，非金属部分则主要起到降低刹车噪音和提高刹车性能的作用。

盘式制动器有很多优点，例如制动力大、制动距离短、制动稳定、耐高温等。

但是，它也有一些缺点，例如制动时噪音较大、制动盘易变形、制动片易磨损等。

因此，汽车制造商在设计制动系统时需要综合考虑各种因素，以使制动器的性能更加优异。

在使用盘式制动器时，我们需要注意以下几点。

首先，不要在高速行驶中突然踩刹车。

这样会导致刹车片和刹车盘之间的摩擦急剧增加，从而使刹车盘过热、变形，影响刹车效果。

其次，要定期检查刹车系统，及时更换磨损的刹车片，以保证制动效果。

最后，在使用刹车时要注意力度，不要过度踩刹车踏板，以免造成刹车盘和刹车片的过度磨损。

盘式制动器是一种常用的汽车制动器，它的工作原理是通过制动油压力将刹车片夹紧刹车盘，从而实现汽车的制动。

使用盘式制动器时需要注意一些问题，以保证其正常工作和延长其使用寿命。

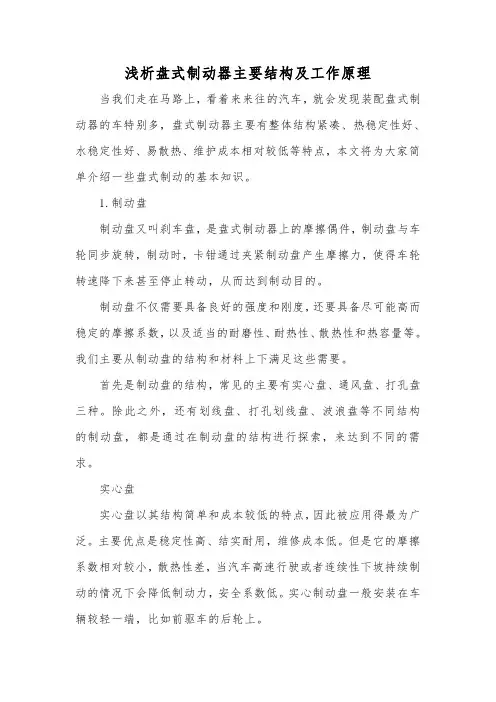

浅析盘式制动器主要结构及工作原理当我们走在马路上，看着来来往的汽车，就会发现装配盘式制动器的车特别多，盘式制动器主要有整体结构紧凑、热稳定性好、水稳定性好、易散热、维护成本相对较低等特点，本文将为大家简单介绍一些盘式制动的基本知识。

1.制动盘制动盘又叫刹车盘，是盘式制动器上的摩擦偶件，制动盘与车轮同步旋转，制动时，卡钳通过夹紧制动盘产生摩擦力，使得车轮转速降下来甚至停止转动，从而达到制动目的。

制动盘不仅需要具备良好的强度和刚度，还要具备尽可能高而稳定的摩擦系数，以及适当的耐磨性、耐热性、散热性和热容量等。

我们主要从制动盘的结构和材料上下满足这些需要。

首先是制动盘的结构，常见的主要有实心盘、通风盘、打孔盘三种。

除此之外，还有划线盘、打孔划线盘、波浪盘等不同结构的制动盘，都是通过在制动盘的结构进行探索，来达到不同的需求。

实心盘实心盘以其结构简单和成本较低的特点，因此被应用得最为广泛。

主要优点是稳定性高、结实耐用，维修成本低。

但是它的摩擦系数相对较小，散热性差，当汽车高速行驶或者连续性下坡持续制动的情况下会降低制动力，安全系数低。

实心制动盘一般安装在车辆较轻一端，比如前驱车的后轮上。

图一实心盘通风盘通风盘内部是中空的，所以也被叫做空心盘，冷空气在通风孔中流通，带走制动盘制动时的热量，达到降低制动盘温度的设计。

通风盘相当于把实心盘从中间剖开，两个单片盘厚度降低，即有利于散热，又降低了制动盘重量，增加了制动盘的制动效果，但是结构更复杂，制造和维修成本比实心盘高一些。

图二通风盘打孔盘打孔盘是在通风盘的表面打孔，打孔盘最主要是为了更好的散热效果，因此运动型乘用车和跑车用的比较多。

但是打孔盘也有一些争议，不少专家认为，打孔后，实际上降低了摩擦面积，制动力有所下降，同时如果孔的布局不合理可能导致制动盘受力不均出现裂纹，因此对制动性能需求更高的车辆不适合装配打孔盘。

图三打孔盘其次，除了在结构上下功夫，对制动盘的材质方面的也有不同，常见的有铸铁制动盘和陶瓷制动盘。

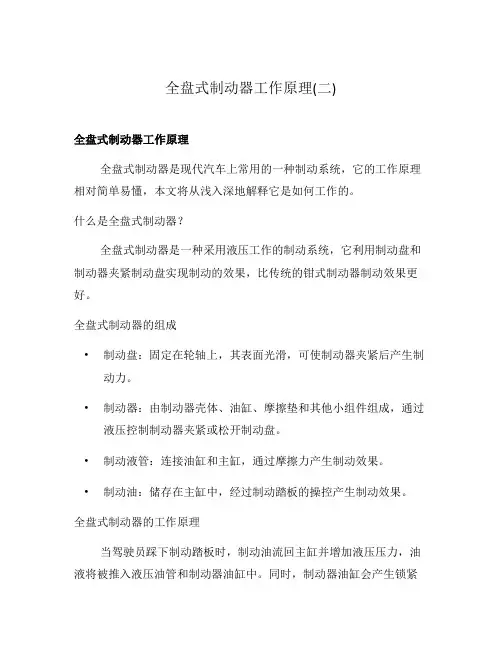

全盘式制动器工作原理(二)全盘式制动器工作原理全盘式制动器是现代汽车上常用的一种制动系统，它的工作原理相对简单易懂，本文将从浅入深地解释它是如何工作的。

什么是全盘式制动器？全盘式制动器是一种采用液压工作的制动系统，它利用制动盘和制动器夹紧制动盘实现制动的效果，比传统的钳式制动器制动效果更好。

全盘式制动器的组成•制动盘：固定在轮轴上，其表面光滑，可使制动器夹紧后产生制动力。

•制动器：由制动器壳体、油缸、摩擦垫和其他小组件组成，通过液压控制制动器夹紧或松开制动盘。

•制动液管：连接油缸和主缸，通过摩擦力产生制动效果。

•制动油：储存在主缸中，经过制动踏板的操控产生制动效果。

全盘式制动器的工作原理当驾驶员踩下制动踏板时，制动油流回主缸并增加液压压力，油液将被推入液压油管和制动器油缸中。

同时，制动器油缸会产生锁紧力矩，将制动器夹紧在轮轴上的制动盘上，使车轮减速或停止。

当驾驶员松开制动踏板时，制动器松开制动盘，使轮轴被释放并恢复正常运转。

全盘式制动器的优点相对于传统的钳式制动器，全盘式制动器具有以下优点：•制动效果更加稳定、强大，不易失灵。

•制动噪音小，驾驶舒适性更佳。

•制动盘变形的可能性小，寿命更长。

总结全盘式制动器作为现代汽车上常用的一种制动系统，其工作原理相对简单易懂，具有制动效果更好、噪音小、寿命更长等优点。

同时，在行驶中切勿急刹车或踩踏制动踏板过快，以免对制动器和车辆造成不必要的损伤。

全盘式制动器的应用范围全盘式制动器已经被广泛应用于各种类型的车辆，包括小型轿车、商务车、越野车和赛车等，它的出现不仅提高了车辆的安全性，也增强了车辆的性能和舒适性。

全盘式制动器的保养注意事项要使全盘式制动器始终保持好的制动效果，需要注意以下几点：•定期检查刹车片和制动盘的磨损情况，如有明显的磨损现象，应及时更换。

•定期检查制动油量是否充足，如不足，则应加油。

•避免长时间急刹车或连续重复制动，以免对制动器产生过大的磨损和变形。
