体育馆弱电系统设计方案方案介绍2.1.项目概况**市***体育中心体育场体育场位于**世纪莲体育中心内，总建筑面积为78193m2，可容纳36000位观众，建筑总高度49m，分看台及屋盖两部分，看台采用钢筋混凝土框架结构，共四层，屋盖采用索膜结构，为二级防火建筑。

2.1.1.项目范围本智能化系统包括：综合布线系统、智能监控系统、有线电视系统、综合安防系统、机房工程等。

本项目所有设计图中标注型号的元器件均为设备选型的基本参照标准，可作为推荐产品，投标人也可根据本项目招标书的技术要求与品牌或者选择更优的其它品牌产品。

2.1.2.设计依据1)《建筑工程设计文件编制深度的规定》2003年版，建质[2003]84号；2)《民用建筑电气设计规范》JGJ/T 16－92；3)《智能建筑设计标准》GB/T 50314-2000；4)《体育建筑设计规范》JGJ 31－2003；5)《电子计算机机房设计规范》GB 50174-93；6)《火灾自动报警系统设计规范》GB 50116-98；17)《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000；8)《有线电视系统工程技术规范》GB 50200－94；9)《民用闭路监视电视系统工程技术规范》GB 50198-94；10)《安全防范工程技术规范》GB50348-2004；11)《体育馆声学设计及测量规程》JGJ/T 131－2000；12)《建筑物防雷设计规范》GB 50057-94（2000年版）；13)《工业与民用电力装置的接地设计规范》GBJ 65-83；14)《工业企业通信接地设计规范》GBJ 79-85；15)《智能建筑工程质量验收规范》GB50339－2003；16)职能部门提供的技术要求；17)建设方所提的技术要求及资料；18)建筑、结构、给排水、空调等专业所提的技术要求及图纸。

2.1.3.注意事项1)本智能化系统必须在原设计的基础上提供深化设计方案，。

体育中心弱电系统设计方案一、设计背景体育中心是大型体育场馆，通常包括多个功能区域，如运动场、健身房、游泳馆等，这些区域需要进行弱电系统设计，以提供灯光照明、音响播放、安防监控等服务。

本设计方案旨在满足体育中心各个区域的弱电需求，确保设施的正常运营和用户的舒适体验。

二、总体布局根据体育中心的功能区域不同，将弱电系统分为以下几个子系统：照明系统、音频系统、视频监控系统、公共广播系统、安全报警系统等。

每个子系统都需要有专门的设备，如灯具、音响、监控摄像头等，并通过层次布线系统进行连接。

此外，还需设计相应的配电系统和数据网络系统。

1.照明系统：根据运动场馆的特点，采用高效节能的LED灯作为照明光源，布置在合适的位置，以确保照度和照明均匀度符合要求。

为了便于控制和管理，可以设置集中控制系统，实现灯光的调光和场景切换。

2.音频系统：根据体育中心的功能需求，分别配置主场馆、健身房、游泳馆等区域的音频设备。

主场馆需要设置大功率扬声器和调音台，以满足赛事及活动的音响需求；健身房和游泳馆一般配备较小功率的音响系统，提供背景音乐播放。

各个区域的音频设备需要通过音频集中控制系统进行统一管理。

3.视频监控系统：体育中心的安全监控是重要的一部分，需要配置高清摄像头，在各个区域进行全方位监控。

监控设备需要提供实时监视和录像存储的功能，并配备配套的监控中心，方便操作和管理。

4.公共广播系统：体育中心需要在公共区域设置广播设备，以提供相关信息、通知和广播节目等。

广播设备需要覆盖整个中心，通过集中控制系统进行音频播放的管理。

5.安全报警系统：体育中心是集中人员聚集的场所，安全是重中之重。

需要配置火灾报警、疏散指示、紧急报警等设备，并通过中心报警控制系统进行集中管理和控制，确保人员安全。

四、配电系统设计体育中心的弱电设备需要稳定的电源供应，因此需要设计合理的配电系统。

配电系统应根据各子系统的功率需求和设备布置位置，设计合适的电缆线路和配电箱，并确保各线路的负荷均衡。

体育公园体育场弱电工程施工方案第一节安防系统一、安防系统的施工方法及措施1).整个系统采用单点接地，接地母线采用铜质线，采用综合接地系统，接地电阻不得大於1欧姆。

为了保证整个系统采用单点接地，在工程实施中做到视频信号传输过程中每路信号之间严格隔离、单独供电，信号共地集中在中心机房。

由於接地措施的科学合理，有力地保证了系统的抗干扰性能。

2).本工程采用集中供电方式：摄像机、视频矩阵箱、监视器、录象机、控制/管理微机等设备的电源都由控制室集中供给。

系统的电源由低压配电屏引出专用回路。

（不能从动力配电箱引出）。

经过滤波器及交流稳压器＜又称净化电源＝后再接至控制中心的配电箱。

根据系统对供电的要求，综合安保系统采用在线式集中UPS供电方式。

UPS供电采用在线交互式结构。

由于UPS的逆变器和输出总是处于接通状态，对电源有滤波及稳压、调压作用，具有高效、可靠及优越的电源保护功能等优点。

3).视频传输同轴电缆、摄像机的电源线和控制线均穿金属管敷设，且金属管需要良好地接地。

视频传输同轴电缆与电源线、控制线不共管，管道敷设的距离大于100MM。

布线尽量避开配电箱/配电网（高频干扰源）、大功率电动机（谐波干扰源）、荧光灯管、电子启动器、开关电源、电话线等干扰源。

4).选用设备具有良好的可维护性，工程施工中考虑系统的易维护性。

系统中在每层楼的配电竖井问都设置了视频电缆和控制电缆的转接接线箱，以方便测试维修；由于控制中心机房中视频线、控制线，对每根线缆用标有数码的套管逐一编号。

5).该工程采用屏蔽双绞线的屏蔽层要接地应牢固，这里讲的“地”应是驱动总线逻辑门的“地”，而非“机壳地”、“保护地”，但在许多实际设备上往往没有给出接地连接端，所以在这种情况下就需要引一条线将屏蔽与驱动逻辑门集成电路的地相连。

6).视频信号的干扰在图象上表现为地花点和５０ＨＺ横纹滚动，对于雪花点干扰是由于传输线上信号衰减以及耦合了高频干扰所致，这种干扰比较容易消除，在摄象机与控制矩阵之间合理位置增加一个视频放大器，将信号的信噪比提高，或者改变视频电缆的路径避开高频干扰源，或者采用屏蔽层编数较高的同轴电缆（96编以上），高频干扰的问题可基本上得到解决。

弱电技术在体育馆中的智能化应用及设计方案体育馆作为体育运动和文化活动的重要场所，其设备和服务的智能化程度越来越受到关注。

弱电技术作为体育馆智能化的重要组成部分，应用广泛且具有重要意义。

本文将探讨弱电技术在体育馆中的智能化应用，并提出相应的设计方案。

一、安全监控系统在体育馆中，安全监控是一项十分重要的工作。

通过弱电技术的应用，可以实现对体育馆内部和周边环境的全方位监控。

例如，通过安装摄像头和传感器，可以对场馆内的人流、车流进行监测，及时发现异常情况并采取措施。

此外，利用弱电技术搭建的智能化安全监控系统，还能实现人脸识别、车牌识别等功能，提高安全防范的效果。

二、灯光控制系统体育馆的灯光控制对于体育比赛和文化演出都非常关键。

利用弱电技术，可以实现灯光的集中控制和智能调节。

通过预设节目和场景，可以实现按照需求自动调节灯光的亮度和颜色。

此外，还可以结合体育比赛或演出的内容，自动调整灯光效果，提高观众的观赏体验。

三、音频系统音频系统在体育馆中同样非常重要，影响着观众对于比赛或演出的听觉享受。

利用弱电技术，可以实现音频设备的智能控制和管理。

通过网络音频传输和数字信号处理技术，可以实现声音的高保真传输和混音处理。

此外，还可以通过分区控制和自动音量调节，提高音频系统的可靠性和稳定性。

四、票务管理系统体育馆的票务管理对于运营和安全都具有重要意义。

通过弱电技术的应用，可以实现电子化和智能化的票务管理系统。

观众可以通过网络购买电子票，并通过刷脸或扫码进入场馆。

同时，票务管理系统还可以实时监控座位情况，自动处理座位变动和退票等事务。

这样不仅提高了售票效率，还提升了观众入场的便利性。

五、能源管理系统体育馆的日常运行需要大量的能源消耗，因此能源管理是一个重要的方面。

通过弱电技术的应用，可以实现体育馆能源的智能调控和管理。

例如，利用传感器对场馆内的温度、湿度等参数进行监测，实现智能化的环境控制。

此外，还可以通过智能电表和能源监测系统，实时统计和分析能源消耗情况，提出相应的能源节约方案。

体育馆弱电智能化系统深化设计方案一、需求分析体育馆作为一个大型公共场馆，弱电智能化系统是其正常运行的重要组成部分。

为了提高体育馆的管理效率和运行安全性，需要对弱电智能化系统进行深化设计。

需求分析主要包括以下几个方面：1.安全管理需求：体育馆需求具备安全监控、安全预警、应急通信等功能，以确保场馆内的人员和设备的安全。

2.设备管理需求：体育馆设备较多，需要通过弱电智能化系统对设备进行远程监测、故障诊断和维护管理等。

3.环境管理需求：体育馆需要对温度、湿度、空气质量等环境参数进行实时监测和调节，以提供舒适的场馆环境。

4.节能管理需求：体育馆耗电量大，需要通过弱电智能化系统进行用电管理和节能控制，以降低能耗成本。

5.数据管理需求：体育馆需要对各类数据进行采集、存储和分析，以支持管理决策和优化运营。

二、技术方案设计1.弱电智能化系统架构设计根据需求分析结果，可以设计一个基于物联网和云计算的弱电智能化系统架构。

该系统包括边缘智能终端、数据传输网络、云平台和终端用户界面等多个层次，并且采用分布式部署模式，以提高系统的可靠性和可扩展性。

2.安全管理子系统设计安全管理子系统主要包括监控、报警、门禁、视频会议等功能。

可以采用安防监控摄像头、人脸识别技术和声光报警设备等，实现对体育馆内人员和设备的安全监控和预警。

3.设备管理子系统设计设备管理子系统主要包括远程监测、故障诊断和维护管理等功能。

可以通过传感器和监测设备对体育馆设备进行实时监测，通过物联网技术将监测数据传输到云平台进行分析和诊断，同时可以通过远程控制和管理设备。

4.环境管理子系统设计环境管理子系统主要包括温湿度控制、空气净化和照明控制等功能。

可以通过温湿度传感器、空气质量传感器和智能照明系统等，实现对体育馆环境参数的实时监测和调节。

5.节能管理子系统设计节能管理子系统主要包括用电管理和能源监测等功能。

可以通过智能电表和能源监测设备对体育馆的用电量进行实时监测和记录，通过云平台和终端用户界面进行能耗统计和节能控制。

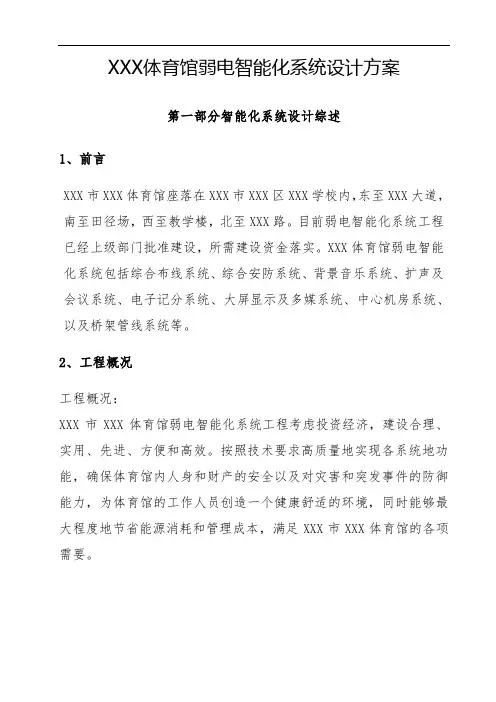

XXX体育馆弱电智能化系统设计方案第一部分智能化系统设计综述1、前言XXX市XXX体育馆座落在XXX市XXX区XXX学校内，东至XXX大道，南至田径场，西至教学楼，北至XXX路。

目前弱电智能化系统工程已经上级部门批准建设，所需建设资金落实。

XXX体育馆弱电智能化系统包括综合布线系统、综合安防系统、背景音乐系统、扩声及会议系统、电子记分系统、大屏显示及多媒系统、中心机房系统、以及桥架管线系统等。

2、工程概况工程概况：XXX市XXX体育馆弱电智能化系统工程考虑投资经济，建设合理、实用、先进、方便和高效。

按照技术要求高质量地实现各系统地功能，确保体育馆内人身和财产的安全以及对灾害和突发事件的防御能力，为体育馆的工作人员创造一个健康舒适的环境，同时能够最大程度地节省能源消耗和管理成本，满足XXX市XXX体育馆的各项需要。

3、设计需求分析XXX市XXX体育馆比赛场馆内部及办公区域为重点考虑利用网络与综合布线实现办公自动化，利用通信系统、有线电视系统、广播系统提高办公效率和改善环境，利用安全防范系统确保内部安全和科学管理。

XXX市XXX体育馆“信息大厦”项目包含如下子系统：综合布线系统综合安防系统背景音乐系统扩声及会议系统电子记分系统大屏显示及多媒系统中心机房系统桥架管线系统4、指导思想与建设目标4.1指导思想XXX市XXX体育馆弱电智能化系统工程考虑投资经济，建设合理、实用、先进、方便和高效。

按照技术要求高质量地实现各系统地功能，确保体育馆内人身和财产的安全以及对灾害和突发事件的防御能力，为体育馆的工作人员创造一个健康舒适的环境，同时能够最大程度地节省能源消耗和管理成本，满足XXX市XXX体育馆的各项需要。

4.2建设目标智能化系统工程是一个复杂的集成系统工程，它将实现对多种信息的集成与综合处理，使建筑物具有全局事务处理的能力；高度的信息综合管理的能力；集成通信与网络的功能；集中监视、控制与管理的功能。

智能化系统工程是一项难度较大的工作，不但要考虑系统（软硬件）的界面问题，同时还要考虑集成系统与建筑内的机电设备的界面，如电梯系统、空调系统、变配电设备等，以及与办公自动化的各种通信界面、智能化工程综合管理与土建工程的施工界面、智能化工程与装饰工程的施工界面等等。

弱电技术在体育场馆中的智能化应用及设计方案随着科技的迅速发展，智能化已经渗透到了各行各业。

体育场馆作为大型综合性场所之一，也逐渐开始重视弱电技术的应用。

弱电技术以其稳定可靠的特点，为体育场馆提供了更高效、更便捷的运营和管理方式。

本文将探讨弱电技术在体育场馆中的智能化应用及设计方案。

一、智能照明系统智能照明系统是体育场馆中常用的应用之一。

通过传感器和控制器的互动，可以实现灯光的智能控制和节能效果。

在体育场馆中，根据不同的活动需求，可以通过智能照明系统实现场馆灯光的自动调节和节能模式的切换。

例如，在比赛开始前，智能照明系统可以自动将灯光调至最适合观众观赛的亮度；而在比赛暂停或结束后，系统又可以智能地切换至节能模式，以达到节约能源的目的。

二、智能安防监控系统体育场馆的安全是首要考虑的问题之一。

弱电技术可以实现智能安防监控系统的布局和管理。

通过安装高清摄像头和人脸识别设备，智能安防监控系统可以有效地监控场馆内的人员和物品。

同时，系统还可以与门禁系统相结合，实现对入场人员的精确控制。

如果有异常情况出现，系统会自动报警并及时通知相关人员进行处理，以保证体育场馆的安全。

三、智能音响系统在体育场馆中，音响系统是必不可少的设备之一。

利用弱电技术，可以实现智能音响系统的远程控制和多媒体播放功能。

例如，在比赛期间，通过智能音响系统可以实现现场音效的调整，以提升观众的听觉体验。

同时，系统还可以播放现场比赛的实况解说、音乐等多媒体内容，为观众营造更好的氛围。

四、智能票务管理系统弱电技术为体育场馆的票务管理带来了极大的方便和效率。

通过智能票务管理系统，观众可以实现在线选座购票、电子票务和快速入场等功能。

同时，系统还可以实现数据的实时汇总和分析，帮助场馆管理者更好地了解观众购票和入场情况，以便做出更好的决策。

结语：弱电技术的智能化应用在体育场馆中具有广阔的前景。

通过智能照明系统、智能安防监控系统、智能音响系统和智能票务管理系统的应用，体育场馆可以提供更好的观赛体验，提高运营效率，实现可持续发展。

体育馆弱电系统设计方案【体育馆弱电系统设计方案】一、引言（此部份对体育馆的弱电系统设计进行简要介绍，包括设计目的、范围和背景信息）二、体育馆弱电系统总体设计（此部份详细描述体育馆弱电系统的整体设计方案，包括系统组成、布置结构和主要功能）2.1 弱电系统组成（此部份具体列出弱电系统的各个子系统组成部份，例如通信系统、监控系统、安防系统和音视频系统等，并对每一个子系统进行详细说明和功能要求）2.2 布置结构设计（此部份详细描述弱电设备的布置结构，包括设备的位置、数量、连接方式和布线规划等）2.3 主要功能需求（此部份详细弱电系统的主要功能需求，并对每一个功能进行详细描述和要求）三、通信系统设计（此部份对体育馆的通信系统进行详细设计，包括网络架构、通信设备和通信协议等）3.1 网络架构设计（此部份描述体育馆通信系统的网络架构，包括核心交换机、分布交换机、服务器和终端等）3.2 通信设备选型（此部份体育馆通信系统所需的通信设备，包括交换机、路由器、无线接入点和电.化机等，并对设备进行选型和说明）3.3 通信协议设计（此部份描述体育馆通信系统所采用的通信协议，如TCP/IP、VoIP和无线通信协议等，并对协议的选择和配置进行说明）四、监控系统设计（此部份对体育馆的监控系统进行详细设计，包括监控摄像头、监控设备和监控中心等）4.1 监控摄像头选型（此部份体育馆监控系统所需的监控摄像头，包括固定摄像头、球形摄像头和红外摄像头等，并对摄像头进行选型和说明）4.2 监控设备选型（此部份体育馆监控系统所需的监控设备，包括视频录相机、硬盘录相机和监控显示器等，并对设备进行选型和说明）4.3 监控中心设计（此部份描述体育馆监控系统的监控中心，包括监控控制台、监控软件和监控存储设备等）五、安防系统设计（此部份对体育馆的安防系统进行详细设计，包括门禁系统、报警系统和消防系统等）5.1 门禁系统设计（此部份描述体育馆门禁系统的设计方案，包括门禁设备、门禁管理系统和门禁控制方式等）5.2 报警系统设计（此部份描述体育馆报警系统的设计方案，包括报警设备、报警控制中心和报警触发条件等）5.3 消防系统设计（此部份描述体育馆消防系统的设计方案，包括烟雾探测器、火灾报警设备和灭火系统等）六、音视频系统设计（此部份对体育馆的音视频系统进行详细设计，包括音响系统、LED屏幕和照明系统等）6.1 音响系统设计（此部份描述体育馆音响系统的设计方案，包括扩音器、音箱和调音台等）6.2 LED屏幕设计（此部份描述体育馆LED屏幕的设计方案，包括屏幕数量、类型和控制方式等）6.3 照明系统设计（此部份描述体育馆照明系统的设计方案，包括照明设备、照明布局和照明控制方式等）七、附件（此部份列出本所涉及的附件，包括技术图纸、设备清单和工程报价等）附件一：技术图纸附件二：设备清单附件三：工程报价八、法律名词及注释（此部份罗列出本所涉及的法律名词及其注释，确保设计方案的合法性和规范性）九、总结（此部份对整个体育馆弱电系统设计方案进行总结，并提供最终的建议和建设方向）。

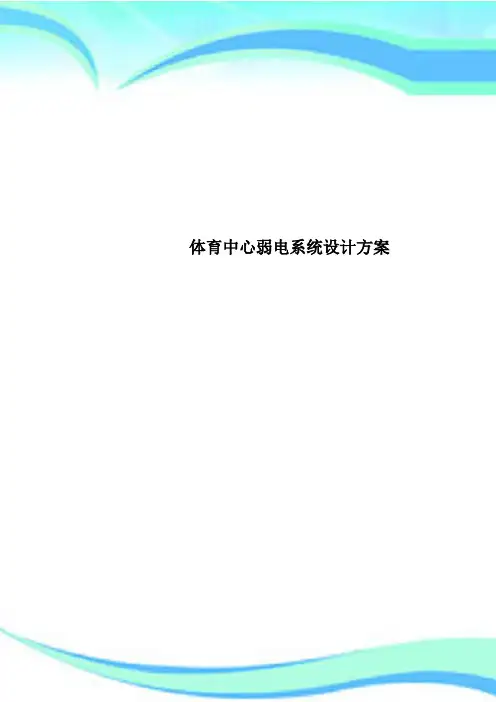

体育中心弱电系统设计方案————————————————————————————————作者：————————————————————————————————日期：2岳阳市奥林匹克体育中心综合智能化系统设计概述第一章概述岳阳体育中心将建成以智能化和数字化为基础的现代化的体育馆，弱电系统的建设必须为使用和管理提供可靠、高速和灵活开放的传输平台和实现途径，提供一个安全、便捷、功能齐全的训练比赛及办公环境，为场馆的综合管理提供高效、优质的技术手段。

系统的设计和设备的选型应满足相关国际、国家和行业标准、规范的要求，满足比赛的使用功能要求。

岳阳市体育中心作为一个综合性场馆，体育场馆独特的使用功能及特点使其智能化系统与其他一般大厦的智能化区别很大，首先针对体育场馆的比赛特性，其对智能化系统的偏重性有很大不同，更注重综合布线、计算机网络、场地灯光、扩声及与体育竞赛直接相关的计时记分系统、直播系统等，而在其他智能大厦中占主导地位的建筑设备监控系统、卫星接收及有线电视系统等子系统在此却不占主导地位;另外由于体育场馆占地面积大，楼层低，设备分散，无论从布点还是设备管理上都会比大厦增加一定的难度，比如综合布线、计算机网络、建筑设备监控系统等虽然达到目的是相同的，但设计思想及施工手段却大大不同，就要求设计施工人员及管理人员针对体育场馆的特性有针对性进行设计施工及管理。

体育智能化系统在建设和使用中均表现为一个整合性一体化集成的整体，具有“智能集成、多媒全功、扩充兼容、创新应用”的特征。

体育智能化系统是一个庞大的系统工程。

第二章体育场馆智能化系统简述体育馆智能化系统是一个庞大的系统工程。

包括场馆内的众多子系统，按其功能分类为：1．场馆日常运行基础子系统：楼宇自控系统、计算机信息网络系统与综合布线系统等。

2. 场馆安全保障子系统：闭路电视监控系统、防盗报警系统、保安电子巡更系统、门禁控制系统等。

3．为竞赛训练和大型活动服务的子系统：场地灯光系统、音响扩声系统、公共广播系统等4．为大型赛事提供信息服务的子系统：计时记分系统、电视转播及评论系统、新闻中心、场地LED大屏幕显示系统等。

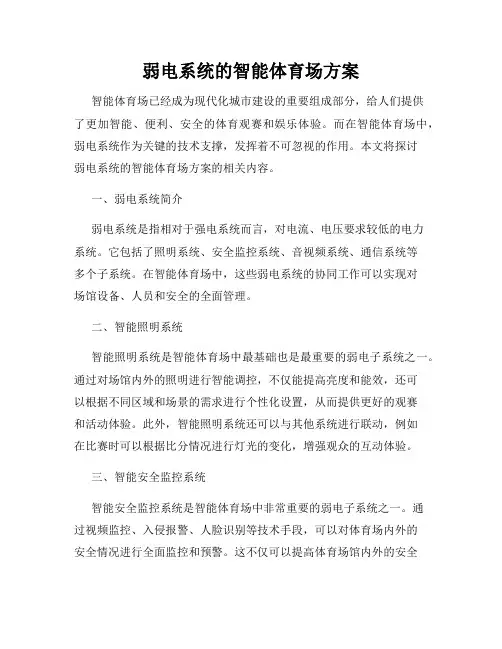

弱电系统的智能体育场方案智能体育场已经成为现代化城市建设的重要组成部分，给人们提供了更加智能、便利、安全的体育观赛和娱乐体验。

而在智能体育场中，弱电系统作为关键的技术支撑，发挥着不可忽视的作用。

本文将探讨弱电系统的智能体育场方案的相关内容。

一、弱电系统简介弱电系统是指相对于强电系统而言，对电流、电压要求较低的电力系统。

它包括了照明系统、安全监控系统、音视频系统、通信系统等多个子系统。

在智能体育场中，这些弱电系统的协同工作可以实现对场馆设备、人员和安全的全面管理。

二、智能照明系统智能照明系统是智能体育场中最基础也是最重要的弱电子系统之一。

通过对场馆内外的照明进行智能调控，不仅能提高亮度和能效，还可以根据不同区域和场景的需求进行个性化设置，从而提供更好的观赛和活动体验。

此外，智能照明系统还可以与其他系统进行联动，例如在比赛时可以根据比分情况进行灯光的变化，增强观众的互动体验。

三、智能安全监控系统智能安全监控系统是智能体育场中非常重要的弱电子系统之一。

通过视频监控、入侵报警、人脸识别等技术手段，可以对体育场内外的安全情况进行全面监控和预警。

这不仅可以提高体育场馆内外的安全性，还可以改善活动组织者和观众的安全感，为他们提供一个更加安全可靠的观赛环境。

四、智能音视频系统智能音视频系统在智能体育场中扮演着重要的角色。

体育赛事中，观众对于音效和画面质量的要求越来越高。

智能音视频系统可以保证观众在观看比赛时能够享受到高质量的音效和画面。

此外，智能音视频系统还可以实现现场直播、录播、视频点播等功能，满足观众的多样化需求，提升观赛体验。

五、智能通信系统智能通信系统是弱电系统中至关重要的一环。

它提供了体育场内外的高速、稳定的网络通信环境，保证了信息的快速传递和分享。

在智能体育场中，观众可以通过智能手机或其他终端设备与场馆进行互动，获取比赛信息、购买门票、参与互动游戏等。

同时，智能通信系统还为场馆管理者提供了数据分析和管理手段，帮助他们更好地管理和运营体育场。

体育场馆弱电方案打造多功能智能体育场随着科技的进步和人们对体育活动的需求增加，体育场馆的建设逐渐趋向多功能化和智能化。

为了满足这一需求，弱电方案成为了打造多功能智能体育场的核心。

本文将介绍体育场馆弱电方案的重要性以及如何利用弱电方案来实现智能化和多功能化。

一、弱电方案的重要性弱电方案是体育场馆建设中不可或缺的一环。

在体育场馆中，弱电指的是除了电力、照明和空调等重要设备之外的低电流、低电压、低功率的电气设备。

弱电系统主要包括智能化控制系统、安防系统、通信系统等。

这些系统的成功运行对于体育场馆的正常运营和多功能需求至关重要。

1. 智能化控制系统：弱电方案中的智能化控制系统是体育场馆实现智能化管理的关键。

通过智能化控制系统，可以实现对场馆内灯光、音响、大屏幕等设备的集中控制和管理，提高运营效率和服务质量。

2. 安防系统：安全是体育场馆建设中最重要的考虑因素之一。

弱电方案中的安防系统包括闭路电视监控系统、入侵报警系统、消防报警系统等。

这些系统的安装和配备可以有效保障观众和运动员的人身安全，是体育场馆建设必不可少的一部分。

3. 通信系统：在体育场馆中，通信系统的重要性不言而喻。

弱电方案中的通信系统可以提供可靠的通信网络，支持观众之间、观众与工作人员之间以及工作人员之间的有效沟通，保证体育比赛的顺利进行。

二、弱电方案实现智能化体育场为了将体育场馆打造成为智能化的场所，弱电方案可以发挥重要的作用。

以下是一些实现智能化体育场的关键要素：1. 智能照明系统：借助弱电方案，可以实现智能照明系统的布置。

利用传感器和智能控制器，可以根据需求自动调节场馆内的照明亮度，节省能源的同时提供舒适的观赛环境。

2. 智能音响系统：通过弱电方案，可以打造智能音响系统，配备高质量的扬声器和音频设备。

观众可以享受到清晰、逼真的音效，并且可以根据需要进行音量调节和音效设置，提升观赛体验。

3. 大屏幕和投影系统：利用弱电方案，可以在体育场馆中安装大屏幕和投影系统，用于播放比赛实况、赛事回放以及重要信息的展示。

重庆市溉澜溪体育公园智能化弱电系统施工组织设计方案重庆市溉澜溪体育公园智能化弱电系统施工组织设计方案编制单位：时间：2019年月日重庆市溉澜溪体育公园智能化弱电系统 (1)施 (1)工 (1)组 (1)织 (1)设计方案 (1)重庆市溉澜溪体育公园智能化弱电系统 (2)施 (2)工 (2)组 (2)织 (2)设计方案 (2)第一章工程概况及施工组织机构 (4)工程概况 (4)施工组织机构 (4)第二章施工总体部署及布置 (5)施工总体部署 (5)施工准备工作 (5)施工布置及说明 (6)施工重难点及关键工序说明 (6)施工文档管理 (6)施工物料管理 (7)第三章主要工具设备计划 (7)安装施工主要工具设备 (7)施工测量仪器配备 (7)设备安装调试设备配备情况 (8)第四章施工进度计划 (8)第五章工程质量保证措施 (8)第六章安全施工保证措施 (8)第七章施工工期保证措施 (9)第八章文明施工保证措施 (9)场容场貌 (9)临时设施 (10)现场施工守则 (10)第九章环境保护及节能措施 (11)第十章对专业施工单位的配合 (11)第一章工程概况及施工组织机构工程概况本弱电项目涉及监控系统、停车管理系统、公共广播系统、智能化专网系统、户外信息发布系统、有线电视系统。

工程内容为安装及设备调试。

该工程对安装要求严格，施工专业性强，必须精心组织施工，各相关单位密切配合，方可保证该智能化系统具有高度的安全性，可靠性和稳定性，以及设备安装的整体美观，方便实用，维护便利。

施工组织机构我司针对该项目成立专门项目组，并实行项目经理负责制，确定项目负责人1人，全面协调该项目一切事宜，对该项目范围内发生的一切事宜有决定权和否决权。

第二章施工总体部署及布置施工总体部署本工程的施工要做到不影响整体工程进度。

本工程的施工可以分为二大部分：第一部分：箱体的安装；所有线缆及管道的敷设与测试；第二部分：所有系统设备的安装调试；施工准备工作施工前的准备工作在工程前期阶段，已对工程的性质、内容、周边环境等作了认真、充分的研究，并为进场施工作准备。

体育中心弱电系统工程施工方案及技术措施体育中心设计有全面的弱电系统，包括火灾报警及消防联动系统、综合布线及有线电视系统等，综合布线及有线电视系统仅预留管线，其安装工程由专业公司进行。

1、火灾自动报警及消防联动控制系统本工程的火灾自动报警及消防联运控制系统属此次招标范围。

（1）管线敷设①布管时应按照设计图和施工及验收规范的要求找准设备、设施的坐标和标高对管道的走向放线定位、调整与其它设备的距离并按规定对所有的预埋盒、箱及管口采取保护措施。

②镀锌的钢导管，可挠性导管和金属线槽不得熔焊跨接接地线，以专用卡跨接的两卡间連线为铜芯导线，截面积不小于4mm2。

③当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地卡固定跨接接地线。

④金属线槽不做设备的接地导体，当设计无要求时，金属线槽全长不得小于2处与接地PE线或接零PEN干线连接。

⑤金属线管严禁对口焊接连接，镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。

⑥当线管在砌体上刎槽埋设时其保护厚度大于15mm。

⑦金属线管的内外壁均应防腐处理，埋设于砼的导管内壁应防腐处理，外壁可不防腐处理。

⑧室内进入落地柜、台、箱、盘内的导管管口应高出柜、台、箱盘的基础面50-80mm。

⑨管子入盒进，盒外侧应套锁母，内侧应装护口，盒的内外均应套锁母。

在吊顶内敷设各类管路和线槽时，采用单独的卡具吊装或支撑固定。

⑩吊装线槽的吊杆直径不小于6mm，线槽的直线段每隔1-1.5mm设置吊点或支点，其接头处距接线盒0.2m处走向改变或转角处均应设支吊点。

○11不同系统，不同电压等级、类别的线路禁止穿在同一管内，在报警系统中，控测器回路信号线，控制器间的控制线，电源线应分别穿管敷设，联动系统中的联动信号线、通信线及工作电源线也应分管敷设。

○12在穿线前应对导线的种类、电压等级和绝缘情况进行检查，并对管内线槽内的积水及杂物清除干净。

○13导线在管内或线槽内不能有接头或扭曲，导线的头应在接线盒内焊接或用端子箱连接。

体育场馆弱电设计方案一、编制依据依据体育馆建筑及相关设计图纸，根据体育馆的基本使用功能和定位并参照国家相关的标准和规范：（1）《体育建筑设计规范》JGJ 31-2003（2）《体育建筑智能化系统工程技术规范》JGJT 179-2009（3）《体育建筑电气设计规范》JGJ 354-2014（4）《厅堂、体育场馆扩声系统设计规范》GB/T 28049-2011（5）《体育场馆声学设计及测量规程》JGJ/T 131-2012（6）《体育场馆 LED 显示屏使用要求及检验方法》GB/T 29458-2012（7）奥组委技术函【2018】53 号《北京冬奥会竞赛场馆音视频系统技术指标》通用的规范和标准：（1）JGJ57-2000/J67-2001《剧场建筑设计规范》（2）GB50016-2006《建筑设计防火规范》（3）GB/T50314-2006《智能建筑设计标准》（4）GB 50311-2007《综合布线系统工程设计规范》（5）GB/T50312-2007《建筑与建筑群综合布线系统工程验收规范》（6）GB50169-2006《电气装置安装工程接地线路施工及验收规范》（7）GB 50300-2001《建筑工程施工质量验收统一标准》（8）GB/T50303-2011《建筑电气工程施工质量验收规范》（9）GB/T14549-93《电能质量公用电网谐波》（10）GB/T12666-2008《电线电缆燃烧试验方法》（11）GB/T3048-2007《电线电缆电性能试验方法》（12）GB/T18380-2008 《电缆和光缆在火焰条件下的燃烧试验》进口设备所遵循的标准和要求：（1）各种进口设备除符合中华人民共和国国家标准外，至少要符合以下国际标准之一： UL （美国）、CUL（加拿大）、CE（欧洲）、TUV（德国）、BS（英国）、JIS（日本）、 CISPR （国际无线电干扰特别委员会）。

（2）还要符合 ISO（国际标准化组织）和 IEC（国际电工委员会）制定的国际通行标准规范。

大学体育馆市政工程照明弱电施工方案照明及弱电工程管线采用PVC32管埋地敷设，过路部分采用Ф100钢管埋地敷设。

主干线采用人工挖槽，人工清底；户前管线人工开挖。

沟槽放坡采用1：0.33坡度。

测量人员要注意控制好槽底高程，不扰动槽底原状土。

3.垫层槽底达到设计标高，约请监理甲方共同验槽合格后，填细土垫层。

4.管线铺设①塑料管相邻两管的接口错开3m，进出人手孔处设栅隔支架，管道铺设后每2m用尼龙绳绑扎1次。

②塑料管与其它管线交越距离小于规范要求时，做150＃号混泥土包封，包封以交点为中心，长度为1m。

③沟槽沟底和管道两侧用细土夯实，密实度达到95％。

5.人孔井施工断面尺寸、设计高程、井室高度应符合设计施工要求。

井内埋件应随砌筑随安装，位置准确、安装牢固。

井壁抹面垂直、平整、牢固。

人孔井砌筑分二步进行：第一步从井基砌至管道基底，外抹面，按设计要求分层回填工作间土方，并夯实。

每层回填土(级配砂石)层厚<10cm注意保护井墙，密实度≥95%。

填至管基底浇筑混凝土基础增设加固筋，加固筋应支搭在基底原状土层或井墙上，加固筋间距、长度应符合设计施工要求；第二步从管块砌至设计标高，盖上井盖即可。

人孔井内所有预埋件，在砌筑井室时按设计要求予以预埋，避免凿孔补件，影响质量。

人孔上覆必须为指定的厂家预制，不得现浇，不得有蜂窝麻面、裂缝、漏筋，待混凝土强度达到设计强度70%以上方可吊装。

6.管道试通施工过程中坚持自检三次试通工作制，即操作试通；本段完毕试通；回填土后试通，确保施工及时交验，回填中严格按操作规程执行，密度符合规范要求，并加强成品保护。

7.灯具安装灯具安装时选用有专业资质的厂家进行安装，施工时派专业质检员监督施工质量。
