powerdesigner 教程PowerDesigner 是一款数据库建模工具,它可以帮助用户设计和管理数据库结构。
下面是一个简单的教程,介绍了如何使用PowerDesigner。
1. 安装 PowerDesigner:首先,下载并安装 PowerDesigner 软件。
安装完成后,启动该软件。
2. 创建新模型:在 PowerDesigner 的主界面中,选择“文件”>“新建”>“模型”。
然后,选择合适的数据模型类型(如关系型数据库、面向对象数据库等),并为模型命名。
3. 创建数据表:在左侧的模型树中,找到刚创建的模型,右键单击它,并选择“新建”>“数据表”。
然后,输入数据表的名称和其他属性,如列名、数据类型等。
重复此步骤以添加更多的数据表。
4. 定义关系:在数据表上右键单击,并选择“新建”>“关联”。
然后,选择关联的两个数据表,并定义它们之间的关系类型(如一对一、一对多等)。
5. 设计实体属性:在数据表上右键单击,并选择“新建”>“列”。
然后,输入列的名称和其他属性,如数据类型、长度、默认值等。
重复此步骤以添加更多的列。
6. 设计主键和外键:在数据表上右键单击,并选择“新建”>“主键”或“外键”。
然后,选择相关的列,并定义主键或外键的属性。
7. 生成物理模型:在 PowerDesigner 的菜单栏中,选择“工具”>“逆向工程”>“生成物理模型”。
然后,选择想要生成的数据库类型,如 MySQL、Oracle 等。
8. 导出脚本:在生成的物理模型中,选择“文件”>“导出”>“生成脚本”。
然后,选择脚本语言和导出的路径,并点击“导出”按钮。
9. 完成:至此,你已成功设计和生成数据库结构。
根据需要,你可以进一步修改数据模型、增加数据表或进行其他操作。
希望这个简单的教程能帮助你快速上手 PowerDesigner。
请根据实际需要,在不同的步骤中进行相应的操作。

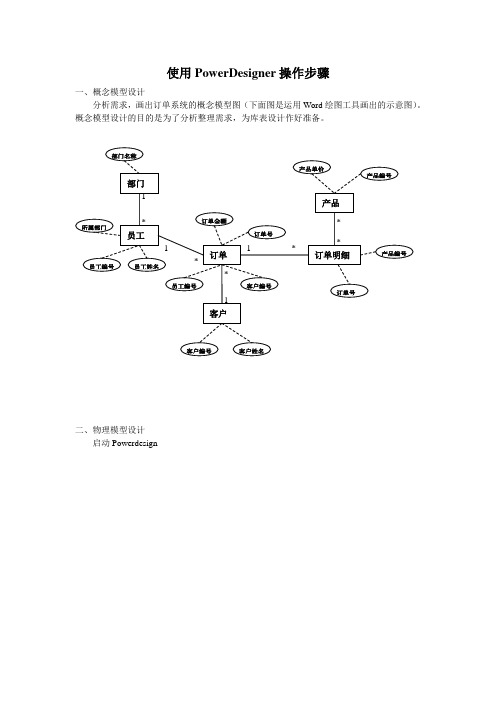

使用PowerDesigner 操作步骤一、概念模型设计 分析需求,画出订单系统的概念模型图(下面图是运用Word 绘图工具画出的示意图)。
概念模型设计的目的是为了分析整理需求,为库表设计作好准备。
二、物理模型设计 启动Powerdesign部门订单客户员工订单明细产品员工姓名订单金额产品单价产品编号部门名称员工编号订单号产品编号订单号客户编号客户姓名1 * 1*1 *1*** 员工编号所属部门客户编号新建数据物理模型修改数据库类型创建数据库表改),也可以双击图形上表格图标进入表属性窗口。
选中“P”(位于Data Type列之后)的复选框,即可将该字段设置为主键的一个包含字段。
(注意:每个表上只允许创建一个主键,通常主键只包含一个字段,若包含多个字段,不是很严格的条件下,被叫做组合主键或复合主键)创建主键也可以在“Keys”标签页中进行设置,如下图所示点击按钮进入Keys属性框,点击按钮,进入主键字段设置对话框,选中emp_no字段作为主键。
创建外键引用假定已经创建了dept和employee表,现在想将employee表的dept字段引用到dept表的dept 字段(dept字段在dept表中是外键,它被employee表所引用,因而dept在employee表中被称作外键)。
进入如下对话框,依旧点击按钮,新增一个引用,默认名称为Reference_1,将多重性(Cardinality)选择为1..*(即一对多关系)点击“确定”按钮之后,即可以看到dept表和employee表之间多了条关联的连线。
由于在Oracle中约束的名称不允许超过15个字符,所以需要将约束名称长度限制在15个字符以内,双击约束名称,可以进入约束属性页面,在Integrity标签页中,将Constraint Name 输入框中的约束名称修改为FK_EMP_DEPT。
三、生成建库脚本选择输出文件目录,点击确定按钮,即可将建库脚本生成到输出文件中(本例中)三、建立student用户启动PL/SQL Developer,输入system帐号信息在Users目录上右键点击,选择New…在General标签页中输入或选择相应的值Apply按钮。
使用powerdesigner建立概念数据模型的基本方法使用PowerDesigner建立概念数据模型的基本方法介绍在软件开发过程中,概念数据模型是非常重要的一环,它是数据的逻辑表达,用于描述数据元素、实体及它们之间的关系。
PowerDesigner是一款强大的数据建模工具,本文将介绍使用PowerDesigner建立概念数据模型的基本方法。
安装与配置1.下载PowerDesigner安装程序。
2.运行安装程序,按照指引完成安装。
3.打开PowerDesigner,进入首选项设置,选择合适的配置项,如数据库引擎、文件位置等。
创建新模型1.打开PowerDesigner,点击”File”->“New”->“Model”。
2.在弹出的对话框中,选择”Conceptual Data Model”作为模型类型。
3.输入模型名称及选择存储位置,点击”OK”。
添加实体1.在左侧导航栏中,选择”Entities”。
2.点击右侧的”Create new physical data object”图标,或者使用快捷键”Ctrl+N”。
3.输入实体名称,并选择其它设置,如标识、描述等。
4.点击”OK”。
添加属性1.在实体上右键点击,选择”Properties”。
2.在实体属性对话框中,点击”Attributes”选项卡。
3.点击右侧的”Create new attribute”图标,或者使用快捷键”Ctrl+N”。
4.输入属性名称及选择其它设置,如类型、长度、约束等。
5.点击”OK”。
建立关系1.选择左侧导航栏中的”Relations”。
2.点击右侧的”Create new physical data object”图标,或者使用快捷键”Ctrl+N”。
3.在弹出的对话框中,选择关系类型,如一对一、一对多等。
4.选择关系的两个实体,并设置关系属性,如名称、描述等。
5.点击”OK”。
导出模型1.点击”File”->“Export”->“Model to DDL”.2.在弹出的对话框中,选择目标数据库引擎及文件保存位置。
第4章需求模型及PowerDesigner实现需求模型(Requirement Model,简称RQM)描述系统需要完成的任务。
它通过需求文档视图(Requirements Document View)、追踪矩阵视图(Traceability Matrix View)和用户分配矩阵视图(User Allocation Matrix View)描述系统的需求。
需求文档视图通过二维表的形式,以分层的方式表达系统的需求;追踪矩阵视图描述需求与设计对象、外部文件或其它需求间的连接关系,其中,设计对象是指其它类型模型的对象,外部文件是指Word文件、Excel文件或PowerDesigner模型,其它需求是指同一个需求模型中的需求;用户分配矩阵视图表达需求与用户或用户组之间的分配关系。
通常,在建立RQM前,先使用Word文档描述系统的需求,再把建立好的Word文档导入到PowerDesigner中生成RQM,最后,根据RQM建立其它模型,如BPM、CDM、PDM、OOM、XSM、ILM等。
Word文档、需求模型和其它设计模型间的关系如图4-1所示。
图4-1 Word文档、RQM、设计模型之间的关系4.1建立RQM的方法启动PowerDesigner后,选择File>New菜单打开如图4-2所示窗口。
图4-2 新建模型窗口在Model Type窗格中选择Requirements Model,在General页的Model name框中填写模型名称,在First diagram框中选择该模型第一个图形的种类,图形种类包括Requirements Document View、Traceability Matrix View、User Allocation Matrix View,如选择Requirements Document View,单击“确定”按钮,打开如图4-3所示窗口,在该窗口中建立需求项目。
图4-3 需求文档视图窗口双击列表中所选需求前的右向箭头,打开如图4-4所示的需求特性窗口,在General、Detail、Traceability Links、User Allocations、Related Glossary Terms、Notes、Dependencies、Extended Dependencies、V ersion Info页上,分别定义该需求的通用信息、详细信息、追踪连接信息、用户分配信息、相关术语信息、注释、依赖信息、扩展依赖信息和版本信息。
数据库建模工具PowerDesigner简介工具如下图:PowerDesigner系列产品提供了一个完整的建模解决方案,业务或系统分析人员,设计人员,数据库管理员DBA和开发人员可以对其裁剪以满足他们的特定的需要;而其模块化的结构为购买和扩展提供了极大的灵活性,从而使开发单位可以根据其项目的规模和范围来使用他们所需要的工具。
PowerDesigner灵活的分析和设计特性允许使用一种结构化的方法有效地创建数据库或数据仓库,而不要求严格遵循一个特定的方法学。
PowerDesigner提供了直观的符号表示,使数据库的创建更加容易,并使项目组内的交流和通讯标准化,同时能更加简单地向非技术人员展示数据库和应用的设计。
PowerDesigner不仅加速了开发的过程,也向最终用户提供了管理和访问项目的信息的一个有效的结构。
它允许设计人员不仅创建和管理数据的结构,而且开发和利用数据的结构针对领先的开发工具环境快速地生成应用对象和数据敏感的组件。
开发人员可以使用同样的物理数据模型查看数据库的结构和整理文档,以及生成应用对象和在开发过程中使用的组件。
应用对象生成有助于在整个开发生命周期提供更多的控制和更高的生产率。
PowerDesigner是一个功能强大而使用简单工具集,提供了一个复杂的交互环境,支持开发生命周期的所有阶段,从处理流程建模到对象和组件的生成。
PowerDesigner产生的模型和应用可以不断地增长,适应并随着你的组织的变化而变化。
PowerDesigner包含六个紧密集成的模块,允许个人和开发组的成员以合算的方式最好地满足他们的需要。
这六个模块是:PowerDesigner ProcessAnalyst,用于数据发现。
PowerDesigner DataArchitect,用于双层,交互式的数据库设计和构造。
PowerDesigner AppModeler,用于物理建模和应用对象及数据敏感组件的生成。
需求模型基础(Requirement model basics)Requirements Model(RQM)是一种文档式模型,它通过准确恰当地列出,解释开发过程程中需要实现的功能行为来描述待开发项目。
你可以为开发过程中需要使用到的各种结构化技术文档(功能或技术规格说明书,测试计划)而使用Requirements ModelRequirements Model以下面两种视图呈现(而不是以图表形式):需求文档视图对一系列公共属性进行编号可编辑行矩阵单元格代表了当前需求与设计对象,外部文件或其它需求的联系(对划)1. Properties(属性设置) 对对象进行设置2. 插入一个对象3. 插入一个子对象4. Promote5. Remote这俩进行对象的父子关系的调节6. 用户自定义显示列名左侧导航栏显示各个对象,可以进行新增及修改删除等操作定义Users和GroupsUsers(用户)指在一个需求模型中至少和一个已定义需求有关的人的集合。
Groups(组)指专属于开发进程中一个或多个方面的用户类别。
每个用户组要与需求模型中至少一个已定义需求有关。
建立Business rules(业务规则)业务规则是对为满足业务需求,模型应包括的特定内容或关于如何构建模型方面的描述清单。
在Requirement Model状态下,PowerDesigner默认Business为不可用状态,为此我们需要新建Extended model definition来激活Business rules生成模型报告文档生成ReportPowerDesigner提供对Report的操作有关于Report Template Editor(报告模版编辑器),Report Template(报告模版),Report Editor(报告编辑器),Multi-Model report editor(多模型报告编辑器),Report Language Editor(报告语言编辑器)1.使用Report Template Editor(报告模版编辑器)打开报告模版编辑器Tools->Resource->Report Templates,打开List of Report template(报告模版列表),显示当前系统中存在的报告模版,如下图所示在Type下拉列表中选择相应的模版类型,可用模版中会显示对应选择的模版,同时也可以通过单击模版列表工具栏上的new来新建需要的模版选择相应的模版(双击),进入相应模版属性编辑器。
实验四 Power Designer入门(实验估计时间:90分钟)一、背景知识PowerDesigner(http://www.sybase.com/powerdesigner)最初由Powersoft公司开发,后来为Sybase公司并购。
从1989年到2003年的十几年间,PowerDesigner经历了巨大的变化,从一个单一数据库设计工具发展为一个全面的数据库设计和应用开发的建模软件。
PowerDesigner面向数据分析、设计和实现,集成了UML(统一建模语言)和数据建模的CASE工具。
它不仅可以用于系统设计和开发的不同阶段(即系统需求分析、对象分析、对象设计以及数据库设计和程序框架设计),绘制系统的数据流程图DFD和E-R图,以及生成物理的建表程序、存储过程与触发器框架等,也可以满足管理、系统设计、开发等相关人员的使用。
PowerDesigner包含4个模型,即业务处理模型(BPM)、概念数据模型(CDM)、物理数据模型(PDM)和面向对象模型(OOM)。
这4个模型覆盖了软件开发生命周期的各个阶段。
在软件开发周期中,首先进行的是需求分析,并完成系统的概要设计:系统分析员可以利用BPM画出业务流程图,利用OOM和CDM设计出系统的逻辑模型:然后进行系统的详细设计,利用OOM完成系统的设计模型,并利用PDM 完成数据库的详细设计,最后,根据OOM生成的源代码框架进入编码阶段。
1.PowerDesigner的特性建模工具的重点曾经完全放在数据建模这一个方面,而随着需求的不断提高,商业流程建模和UML已经成为软件开发不可缺少的部分。
从PowerDesigner的变化,可以看出它正在努力发展成为UML建模工具,但同时又不放弃自己的特长,即提供更好、更方便的数据建模能力。
PowerDesigner支持UML,包括新的业务处理建模能力,改善了的基于UML的对象模型,而且可以在一个丰富的图表环境中,支持传统的和新增的建模技术。
