关于高层住宅楼给排水的设计随着城市化进程的加速，高层住宅楼如雨后春笋般在城市中拔地而起。
给排水系统作为高层住宅楼的重要组成部分，其设计的合理性直接关系到居民的生活质量和建筑的使用功能。
本文将详细探讨高层住宅楼给排水设计的相关要点。
一、高层住宅楼给排水系统的特点高层住宅楼由于高度较高、层数较多，与低层建筑相比，其给排水系统具有以下特点：1、静水压力大由于楼层高度的增加，静水压力也随之增大。
如果不采取合理的分区供水措施，不仅会造成管材、设备的损坏，还会导致用水时压力过大，产生噪音和水资源浪费。
2、消防要求高高层住宅楼人员密集，火灾风险较大，因此对消防给排水系统的要求更为严格。
需要设置可靠的消防供水设施，确保在火灾发生时能够及时有效地灭火。
3、排水量大居民生活用水量较大，同时雨水排放也需要考虑。
排水系统需要具备足够的排水能力，以防止排水不畅造成的积水和污水倒灌等问题。
4、管道布置复杂为了满足各楼层的用水和排水需求，管道需要在竖向和水平方向进行复杂的布置，这对管道的敷设和维护提出了更高的要求。
二、高层住宅楼给水系统设计1、供水方式选择常见的高层住宅楼供水方式有以下几种：（1）分区并联供水将建筑竖向分为若干个供水区，每个区设置独立的供水设备和管网，各区之间互不干扰，供水可靠性较高。
（2）分区串联供水各区的水泵和水箱串联工作，下一区的水箱由上一区的水泵供水。
这种方式能源消耗相对较低，但水箱设置较多，增加了建筑空间的占用。
（3）减压供水通过在底层设置减压装置，将市政供水压力减至合适的压力后供上部楼层使用。
这种方式设备简单，但减压效果可能受到市政供水压力波动的影响。
在实际设计中，应根据建筑高度、用水量、水质要求、设备投资和运行管理等因素综合考虑，选择合适的供水方式。
2、管材选用给水管道应选用耐腐蚀、耐压、密封性好的管材。
常用的管材有不锈钢管、铜管、PPR 管等。
不锈钢管和铜管具有强度高、耐腐蚀、使用寿命长等优点，但价格相对较高；PPR 管价格较为经济，安装方便，但在高温环境下性能可能会有所下降。

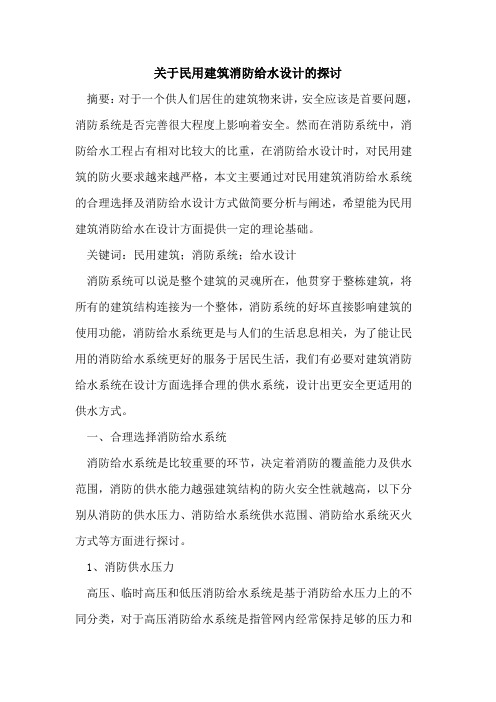

关于民用建筑消防给水设计的探讨摘要：对于一个供人们居住的建筑物来讲，安全应该是首要问题，消防系统是否完善很大程度上影响着安全。
然而在消防系统中，消防给水工程占有相对比较大的比重，在消防给水设计时，对民用建筑的防火要求越来越严格，本文主要通过对民用建筑消防给水系统的合理选择及消防给水设计方式做简要分析与阐述，希望能为民用建筑消防给水在设计方面提供一定的理论基础。
关键词：民用建筑；消防系统；给水设计消防系统可以说是整个建筑的灵魂所在，他贯穿于整栋建筑，将所有的建筑结构连接为一个整体，消防系统的好坏直接影响建筑的使用功能，消防给水系统更是与人们的生活息息相关，为了能让民用的消防给水系统更好的服务于居民生活，我们有必要对建筑消防给水系统在设计方面选择合理的供水系统，设计出更安全更适用的供水方式。
一、合理选择消防给水系统消防给水系统是比较重要的环节，决定着消防的覆盖能力及供水范围，消防的供水能力越强建筑结构的防火安全性就越高，以下分别从消防的供水压力、消防给水系统供水范围、消防给水系统灭火方式等方面进行探讨。
1、消防供水压力高压、临时高压和低压消防给水系统是基于消防给水压力上的不同分类，对于高压消防给水系统是指管网内经常保持足够的压力和消防用水量，火场上不需要使用消防车或其他移动式水泵等消防设备加压，直接由消火栓接出水带就可满足水枪出水灭火要求的给水系统。
对于临时高压消防给水系统是指在给水管道内平时水压不高，其水压和流量不能满足最不利点的灭火需要，在水泵站（房）内设有消防水泵，当接到火警时，启动消防水泵使管网内的压力达到高压给水系统水压要求的给水系统。
对于低压给水系统是指管网内平时水压较低，灭火时所需水压和流量要由消防车或其他移动式消防泵加压提供的给水系统。
一般建筑内的生产、生活和消防合用给水系统多采用这种系统。
不论高压、临时高压还是低压消防给水系统，若生产、生活和消防合用一个给水系统时，均应按生产、生活用水量达到最大时，保证满足最不利点（一般为离泵站的最高、最远点）水枪或其他消防用水设备的水压和水量的要求。
某新建住宅小区的消防给排水设计探讨【摘要】为确保建筑消防设施能有效控制和扑灭火灾，文章对民用建筑如何做好消防给排水设计进行了探讨。
【关键词】新建住宅；消防；给排水设计1、引言伴随着社会的发展和人们对于生活水平要求的提高，高层民用建筑迅速发展。
高层民用建筑消防给排水设计是建筑设计消防系统中的重要部分，消防设计的质量直接关系到人民群众的生命财产安全，如何寻求最佳的建筑消防设计方案来适应高层民用建筑发展的要求是每位给排水设计人员在对待消防设计问题时所面临的重要课题。
2、消防给排水设计要点2.1 消防电梯前室内布置消火栓的问题建筑消防给排水设计时，消防电梯前应该设置相应的消火栓，但对于消火栓的数量是否应该计入布置数量范围内，规范没有明确规定。
如《全国民用建筑工程设计技术措施——给水排水》规定消防电梯前室内所布置的消火栓数量可计入布置数量范围内，而《建筑设计防火规范》则规定消防电梯前室内所布置的消火栓数量不应计入消火栓总数范围内。
根据经验，消防电梯前面的消火栓数量是否应该计入布置数量范围内应根据消防电梯前室的消火栓的使用情况及防烟措施来确定。
例如，对于消火栓采用除用于前室外还用于其他部位的火灾扑救方式时，前室消火栓应计入同层消火栓总数内；对于消火栓只用于消防电梯前室以及前室采取了自然排烟方式时，前室的消火栓就应该不计算在同层消火栓总数内。
2.2 消防排水的问题消防积水的有效排除是高层民用建筑消防排水设计的关键要点。
一般情况下，利用屋面雨水管道系统或是湿式系统报警阀的排水设施来处理，但设计时要注意的是应考虑加入防返溢工艺，因为消防排水持续时间较长，而且消防排水的存水量较大。
除此之外，在设计中还应避免上层的消防用水流到下一层，发生倒流现象；同时在设计时还应严格防止本区内的排水流入其他分区，分区之间的排水不得互相流通；另外，还应考虑到排水用泵的安全用电，保证排水泵电源在任何时间内都可以安全运行。
3、某新建住宅小区的消防给排水设计3.1 工程实例某新建住宅小区由14栋12～16层高层住宅楼组成，最高的20层建筑高达72m。
消防给水问题探讨消防给水系统的设计是否合理规范直接关系到建筑物消防系统的安全，防火设计必须遵循“预防为主，防消结合”的消防工作方针，消防设计必须做到安全适用、技术先进、经济合理。
本文主要对消防给水设计及消防审查时常见的设计问题进行了分析探讨，以供消防系统设计参考。
标签：消防水池；给水管网；室外消防给水系统；室内消防给水系统；常见设计问题一、消防水池1、消防水池的合理设置在消防设计中，消防水池的设计要做到可靠、合理、低成本。
消防水池必须储存灭火所需要消防用水量的同时要兼顾消防水泵吸水可靠性；降低成本方面，实际设计中，留有的余量普遍偏大。
在经济高速发展的当今社会，各种建筑如雨后春笋般拔地而起，很多都形成了建筑群。
建筑群可以考虑共用消防水池，降低消防系统的投资成本，且可节约用地，消防水池的储水量只要满足消防用水量最大的一幢建筑即可。
以此为例，建议设计者们在以后的消防设计中要统筹考虑，做到经济，合理。
2、消防水池的应急取水设施设置取水口或取水井是消防水池最常用的应急取水措施。
当建筑物发生火灾时，如果消防泵出现故障，消防水池中储存的消防用水将无法输送到消防管网中，消防车可通过取水口或取水井从消防水池取水灭火，确保消防水源。
取水口或取水井的设置按照有关规范及图集进行即可。
3、消防用水量的保证在消防与生产或生活合用的消防水池中，必须采用确保消防储水量不被挪用的措施。
在消防设计中，為了节约占地并保证水质，往往将消防用水和生活或生产用水储存在同一水池中，此时，必须采用可靠的确保消防用水量的技术措施，最简单有效的办法是生产或生活泵的吸水管采用虹吸破坏管或者设置消防隔墙，保证消防用水量。
4、消防水池的容量按照规范要求，当建筑的室外消防用水量能够得到保证时，消防水池所需储存的水量只需满足火灾时建筑室内灭火所需水量即可。
当建筑的室外消防用水量不能够得到保证时，消防水池所需储存的水量既要能满足火灾时建筑室内灭火所需水量，还必须满足建筑室外所缺少的消防用水量。
住宅小区区域消防给水系统设计探讨张世诚 张英摘要：住宅居住小区消防设计有不同的设计手法，选择经济效益、社会效益最佳的设计方案是每个消防设计人员面临的课题。
以兰化3#街区区域消防给水设计为例，对区域消防系统的优点及存在的问题进行了论述。
关键词：住宅小区消防设计区域消防系统The Design of Water Supply for Fire System of Residential QuartersAbstract: There are different ways in fire system design for residential quarters to select the best scheme attending to the economical and social benefits. Taking the design of the 3rd block of residential area of Lanzhou Chemical Co. as example, the subjects related to optimization of fire water system of residential quarters are described in this paper.1 工程概况1995年，我院受兰化公司民用处的委托对该公司的3#、4#、15#、16#街区进行改造规划设计。
在这次规划设计中，我们选择了3#街区作为住宅小区区域消防给水系统设计的试点，进行了住宅小区区域消防给水系统的设计尝试，并准备在此试点的基础上对其他街区进行改造。
目前，该住宅小区的区域消防给水系统已建成并已试运行一年半，整个系统运行良好。
现将该系统的设计情况作如下介绍。
2 3#街区原貌及现况兰化3#街区是50年代规划修建起来的住宅小区，总占地面积5.56ha。
本次规划设计前区内主要建筑是五六十年代修建起来的3至5层住宅，室内仅有生活给排水设施。
近两年来修建了2栋8层住宅和1栋18层住宅，均按单体建筑的建筑防火要求修建了室内消火栓消防系统。
8层住宅内按《建筑设计防火规范》要求修建了保证消防初期10min用水的高位水箱间和生活、消防合用的高位水箱，高位水箱内存3m3消防用水。
室内消火栓系统设置了室外水泵接合器。
18层高层住宅则按《高层民用建筑防火规范》要求设计了室内消火栓消防系统、消防加压泵房、高位水箱、室内地下生活、消防合用300m3蓄水池、室外地下水泵接合器井等消防设施。
本次改造规划设计后，小区内设计了2栋24层商住楼、3栋18层商住楼、1栋16层商住楼和20栋8层住宅楼，而且马上面临2栋高层商住楼的设计开工。
在这种情况下，住宅小区内每栋单体高层商住楼的设计是按原先模式每栋单体进行消防设计?还是设计住宅小区统一的区域消防给水系统?我们面临着选择。
3 两种设计方案的简单对比我们把按单体建筑进行消防系统设计定名为方案一，把按住宅小区进行区域消防系统设计定名为方案二，对两个方案进行了简单的对比，得出结论见表1。
根据表1的对比，我们得出了区域消防给水系统在经济上、管理上比较优越的结论。
经过市规划局，省、市消防主管部门的同意，我们确定了兰化3#街区按区域消防给水系统进行设计。
表1 消防设计方案对比方案一 方案二高位水箱间数量高层建筑(每间按45m2计算) 6 1多层建筑(每间按20m2计算) 20 0高位水箱数量高层建筑(每个消防容积18m3) 6 1多层建筑(每个消防容积3m3) 20 0加压泵房数量(每间加压泵房按60m2考虑) 6 1消防加压泵型号、数量 (1)125DL×5泵4台2用2备45kW (1)150DL×6泵2台1用1备75kW(2)125DL×6泵12台6用6备30kW(2)稳压泵2台1用1备(3)100DL×5泵8台4用4备22kW (3)1 000L气压罐1个消防蓄水池数量、容积300m3生活、消防合用水池6座，每座内存消防用水250m3400m3消防、生活合用蓄水池1座，内存消防用水310m3地下水泵接合器数量高层建筑每栋楼5个，多层建筑每栋楼1个，总共50个6减压阀井数量 0 除最不利建筑物49#楼由消防泵房直供外，其它5栋高层建筑消火栓消防系统、自动喷淋消防系统入口均设两个减压阀井，多层建筑设一个减压阀井，总共40个外部消防管道 无 DN200管道850m4 主要设计构思(1)整个住宅小区同一时刻的火灾次数按一次考虑。
根据《建筑设计防火规范》第8.2.1条规定，城镇、居住区同一时间的火灾次数和城镇、居住区的人口数有关。
本规划区总居住人口为7 242人，根据规范规定同一时刻火灾次数按一次考虑。
(2)选择由区域消防系统泵房供水的最不利建筑(要求消防水量最大、压力最高)，作为区域供水系统设备选型的依据。
本住宅小区内要求消防用水量最大，水压最高的是编号为49#楼的24层商住楼。
该楼和54#楼同为24层商住楼，建筑高度相同，但由于距区域集中消防加压泵房较远，因此被确定为最不利建筑。
该楼由于在底层有较大面积的商业营业厅和公共活动用房，因此室内除设计了集中消火栓消防系统外还按中危险等级在商业营业厅和公共活动用房设计了自动喷水灭火系统。
室内消防流量为两个消防系统设计流量之和。
(3)小区室外消防管网设计为环形管网，且每栋高层建筑室内消防灭火系统进水管不少于两条。
根据《高层民用建筑设计防火规范》第7.3.1条规定，我们在设计室外消防管网时在本小区最外围建筑内侧的小区路网上设置了环形消防管网。
这样，可以方便地与消防管网外侧的高层建筑和管网内侧的建筑物连接，保证建筑物消防用水的安全性。
为了提高建筑物消防用水的可靠性，高层建筑的室内消防系统均有两条管道从不同方向引入室内，当其中一条管道发生故障时，另外一条进水管仍能保证室内消防系统的用水量。
(4)区域消防系统的消防加压泵房宜布置在本小区的中心地带。
本住宅小区总面积5.56ha，呈长方形，小区内6栋高层建筑布置在小区四周临街的街道上。
为保证室外环形消防干管内压力的均衡，小区消防集中加压泵房的位置尽量布置在小区的中心地带，泵房的消防总出水管从两个方向和室外消防环状管网连接。
(5)设置小区集中使用的消防蓄水池，并按小区内消防用水量最大的一栋建筑物的室内消防设计流量之和储备消防蓄水量。
本住宅小区区域消防系统在集中加压泵房旁边设置了生活、消防合用储水池，并采取了消防储水平时不被动用的技术措施。
消防储水量是根据本小区内消防用水量最大的49#楼的室内设计消防用水量之和计算而得，为310m3，设计采用了400m3生活、消防合用蓄水池。
本小区位于兰州市水厂附近，有两条主干管从小区两侧主干道通过，并有两根DN150市政给水管线接入本小区内。
(6)小区内多层建筑的室内消火栓消防系统通过减压阀井与室外环状区域消防管网连接。
小区内8层住宅楼的室内消防要求与高层建筑相比消防水量、水压都较低。
本设计将多层建筑的室内消防系统通过减压阀井和小区室外环形消防管网相接，大大提高了多层建筑的消防能力。
减压阀井内的减压阀采用了既减静压又减动压的液压式减压阀组。
为了提高可靠性，减压阀采用了并联阀组。
(7)集中消防加压泵房内采用先进可靠的计算机控制的临时高压给水系统。
集中加压泵房内除了按最大消防负荷选择消防加压泵外，还设计了稳压泵和小型气压罐。
既保证室外消防管网随时保持高压状态，也使稳压泵不致频繁启动。
各栋高层建筑内的消防控制讯号、报警讯号均远传至集中加压泵房内，通过计算机对泵房进行自动控制。
(8)设置统一的小区水泵接合器。
水泵接合器的主要用途是当消防水泵发生故障或遇大火，室内消防用水不足时供消防车从室外消火栓取水，通过水泵接合器将水送到室内消防管网。
采用区域消防供水系统以后，既然主要的消防用水都可以从集中加压泵房外供而来，那么作为备用的水泵接合器自然也应可在外部统一集中设置。
以这种推论为依据，本区域消防管网按小区内最大一栋楼的室内消火栓系统设计流量和自动喷淋消防流量之和在小区外部环状管网上设置了6组地下式DN100水泵接合器。
由于是在小区内统一设置，水泵接合器的位置选择极利于消防车的进出、掉头、吸水、加压的操作。
(9)室外地下消火栓的设置。
室外地下消火栓的用途，一是提供室外消防流量，二是满足消防水泵事故状态或消防水量不足时消防车向消防管网补水之用。
因此，从数量上，室外消火栓的数量应满足大于小区室内、外最大消防用水量之和；从分布上，室外地下消火栓应尽量围绕高层建筑布置，也应兼顾水泵接合器的布置和《建筑设计防火规范》第8.3.2条对地下消火栓布置的要求。
本小区结合小区四周的路网在小区内市政给水管网上共设置了10个DN100地下式消火栓。
(10)区域消防系统中高位水箱的设置。
本住宅小区区域消防系统仅在小区内最高的24层商住楼上设置了20m3生活、消防合用水箱2座，其中消防容积18m3。
一根消防总出水干管与室外环形区域消防管网直接相连，以满足各建筑物火灾初期前10min的供水要求。
消防总出水管上设置了水流指示器，在消防水泵房内设有30L/s的加压泵2台(并联)。
任意一栋楼内发生火警用水时，该加压泵均可手动或自动启动，以保证消防水量、水压。
高水箱还采取了消防水平时不被动用的技术措施。
小区的区域消防给水系统示意见图1。
图1 兰化3#街区区域消防给水系统示意5 对住宅小区区域消防给水系统的评价(1)区域消防给水系统的用地、投资明显节省，有明显的经济效益和社会效益。
(2)由于将各高层建筑的消防管理统一集中在集中加压泵房内，大大提高了管理效率，简化了物业管理的层次。
(3)小区内多层建筑的室内消防管网直接与区域消防给水系统相接，使消防初期10min后的用水也得到了保证，从而使多层建筑的消防更趋于安全。
(4)由于减少了高层和多层建筑的生活、消防合用高位水箱的数量，也因此减少了生活用水的二次污染的机会，在一定程度上提高了供水水质。
6 区域消防供水系统尚需完善的问题区域消防供水系统虽然使用日渐增多，效益也非常明显，但在规范中对此系统并未作明确的推荐。
上版《高规》中在第6.4.7条曾提出过区域集中临时高压给水系统的概念。
本版《高规》中虽然进一步提出了可共用消防水池、消防泵房(这实际也是区域消防系统的概念)，但区域消防系统所涉及到的诸如水泵接合器是按单体建筑考虑?还是按整个小区考虑?高位水箱可否整个小区只设一个?对区域消防系统有无新的技术要求等细节问题均无现行规范条文可作依据。
因此，影响了这一优点很多的区域消防系统的推广使用。
故希望在日后规范修订时能对该系统作出明确的推荐和要求，以便使该系统在日渐增多的小区建设中发挥节约占地、节省投资、提高物业管理效率的优越性。
