电工电子单元测试题

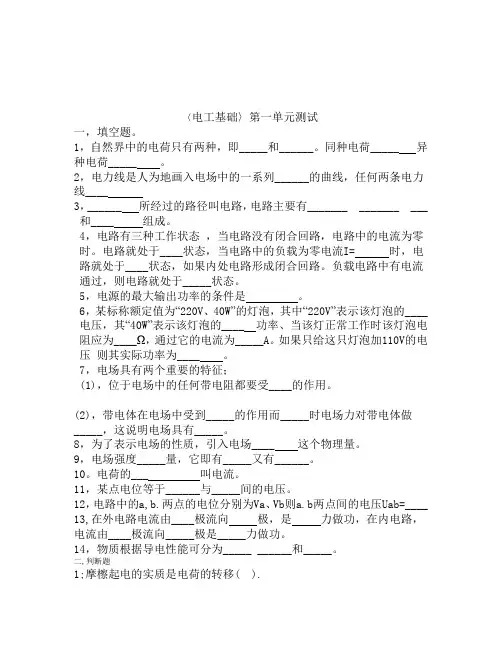

〈电工基础〉第一单元测试一，填空题。

1，自然界中的电荷只有两种，即_____和______。

同种电荷_____ 异种电荷_____ 。

2，电力线是人为地画入电场中的一系列______的曲线，任何两条电力线____3，______ 所经过的路径叫电路，电路主要有_______ _______ ___和____ 组成。

4，电路有三种工作状态，当电路没有闭合回路，电路中的电流为零时。

电路就处于____状态，当电路中的负载为零电流I= 时，电路就处于____状态，如果内处电路形成闭合回路。

负载电路中有电流通过，则电路就处于_____状态。

5，电源的最大输出功率的条件是。

6，某标称额定值为“220V、40W”的灯泡，其中“220V”表示该灯泡的____电压，其“40W”表示该灯泡的____ 功率、当该灯正常工作时该灯泡电阻应为____Ω，通过它的电流为_____A。

如果只给这只灯泡加110V的电压则其实际功率为____ 。

7，电场具有两个重要的特征；(1)，位于电场中的任何带电阻都要受____的作用。

(2)，带电体在电场中受到_____的作用而_____时电场力对带电体做_____，这说明电场具有_____。

8，为了表示电场的性质，引入电场____ 这个物理量。

9，电场强度_____量，它即有_____又有______。

10。

电荷的___ 叫电流。

11，某点电位等于______与_____间的电压。

12，电路中的a,b.两点的电位分别为Va、Vb则a.b两点间的电压Uab=____ 13,在外电路电流由____极流向极，是力做功，在内电路，电流由____极流向_____极是_____力做功。

14，物质根据导电性能可分为_____ ______和_____。

二,判断题1;摩檫起电的实质是电荷的转移( ).2,电流是正电荷在电场力作用下定向移动形成的( ) 3,电压是表示电场力的功能力大小的物理量( ) 4,若某电流I=-5A则说明该的电阻叫做线性电阻( ) 8,电流在单位时间内所做的功电阻的电流比零还小5A( ) 5,改变电路的接地点,就会改变电路中某两点间的电位差.( ) 6,一个电源和负载组成的闭合电路叫做全电路 .( ) 7,电阻值随电压电流变化而变化叫做电功率.( ) 9,电荷或带电体周围空间存在的物质叫做电场.( ) 10,导体的电阻和材料性质,尺寸有关和温度也有关 .( ) 三,选择题. 1,真空中的两个点电荷之间的距离缩短到原来的距离的一半,则这俩各个点电荷相互作用力将是原作用力的( ) A,四分之一倍 B,二分之一倍 C,两倍 D, 四倍2,在如图1所示电路中E1=3V,E2=6V,则A点电位VA=( ) A, 3V B, -3V C.-6V D,-9V 3,在如图2所示电路中已知UA0=75VUB0=35V UC0=-25V则UcA为( )A,60V B, -60V C ,100V D,-100V 4,若一分钟内通过导线某截面的电荷为120V则该导线中的电流是（）A，1安培 B 2安培 C ，3安培 D，4安培5，电动势存在于电源的（）其方向是（）A，外部 B，从电原负极指向正极C，内部 D，从高电位点指向低电位点6，将一金属导线拉长，使其直径为原来的两倍则这根导线的阻值是原来的（） A，2倍 B ，4倍 C 8倍 D 16倍7，由R=U/R可知导体的电阻值（）A，与导体两端电压成正比 B 与导体中通过的电流成反比C，与电压和电流变化有关 D，与电流和电压的变化无关8，在全电路中如果负载电阻的阻值变大，端电压会（）A增大 B ，减小 C 不变 D ，不能确定9，下列单位中属于电工率的单位有（）A，W B，KW C，KWH D，N10，电路中的用电设备在超过额定条件下运行的状态叫（）A，满载 B ，空载 C ，过载 D ，轻载11，一个电源分别接上8欧和2欧的电阻时两个电阻消耗的电功率相等则电源的内阻为（）A，1Ω B ，2Ω，C,4Ω D， 8Ω12，一条均匀电阻丝对折后接到原来的电阻中在相同的时间里电阻丝所产生的热量是原来的（）倍。

考试试卷专业： XX 科目： 电工 总分：100分 时量： 75min一、填空题（一空3′共30′）1、电路一般由电源、负载和 组成。

2、10KV= V ， 0.01A= mA 。

3、串联电路中， 处处相等。

4、电路的三种状态为_________、___________、____________。

5、电容器是一种储存_____________的元件，电感器是一种储存_____________的元件。

7、电阻R1与R2并联，已知R1两端的电压为10V ，R1=10Ω，R2=5Ω。

则R2两端的电压= 。

二、选择题（一题4′共28′） 1、由公式R=U/I 可知（ ）A.电阻的大小与电压成反比B.电阻的大小与电流成正比C.电阻的大小与电压成正比D.电阻的大小与电压、电流无关2、一根金属线的电阻为2Ω，将其均匀拉长为原来的2倍，再将拉长的金属线剪成等长的4根金属线，则每段金属线电阻为（ ）A.1ΩB.2ΩC.3ΩD.4Ω3、若1min 通过导体截面的电荷量为1.2C ，则导体中的电流为（ ） A.1.2A B. 20mA C.2mA D. 1.2mA4、一个灯泡标有“220V ，100W”的字样，则灯丝的热态电阻为（ ）A.484VB.22ΩC. 511Ω D.484Ω5、一段导体电阻为10Ω，两端加电压20V 时，流过导体的电流为（ ） A.2A B.0.5A C.0.5V D.200A6、下列设备中，是电源的是（ ）A.发电机B.冰箱C.充电器D.热水器7若四环电阻的颜色为绿棕红金，则该电阻的阻值为（ ）A.5100+10%ΩB.4100+5%ΩC.5100+5%ΩD.5125Ω三、计算题（共42′）1、如下图所示电阻的伏安特性曲线，求出电阻R 的大小。

当电压变成20V 时，流过电阻的电流I’为多少？（10’）※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※ ※※※※※※※线封密2、如下图所示：电阻混联电路。

电工综合测试题 (一)一、单项选择题（每题 1 分， 50 题，共 50 分。

每题备选答案中，只有一个最符合题意）1.STL 步进顺控图中状态S0-S9 的功能是（）。

A ．初始化B ．回原点C．基本动作 D ．通用型2．单稳态触发电路在没有输入信号作用时，电路处于（）。

A ．稳态B ．暂稳态C．放大状态D．电源电压3．在计算机中“ A ”是用（）来表示的。

A ．BCD 码B．十—十进制编码C．余三码 D ． ASCI I 码4．若 8155 命令口地址是CF01H ，则 A 口与 B 口的地址是（）。

A ．CF0AH ． CF0BHB ． CF01H． CF02H C． CF02H ． CF04H D． 0AH ．0BH 5．电流互感器的容量通常用额定二次（）来表示。

A ．电能B．阻抗C．功率D．电流6．变压器作空载试验时，测取空载损耗时用的功率表是（）。

A ．低功率因数表B．高功率因数表C．直流功率表 D ．交流功率表7． 110kV 及以上超高压电网，采用中性点直接接地运行，方式主要考虑（）。

A ．安全性B．可靠性C．经济性D．供电质量8．程序计数器PC 用来（）。

A ．存放指令B ．存放正在执行的指令地址C ．存放下一条的指令地址D．存放上一条的指令地址9. FX2N 型 PLC的 1 秒钟特殊辅助继电器是（）。

A ． M8011B． M8012C． M8013 D ．M801410．变压器发生内部事故首先动作的是（）。

A ．过流B．差动C．轻瓦斯 D ．重瓦斯11． FX 系列 PLC 中，解除复位是（）。

A ．SET B． PLF C． PLS D ． PLF12．改变单结晶体管触发电路振荡频率一般采用（）。

A ．变电阻B．变电容C．变电感D．变负载13．在三相半波可控整流电路中，当负载为感性时，负载电感越大，其（）。

A ．输出电压越低B ．输出电压越高C．输出电压恒定不变D．输出电压不定14．二相差式保护接线方式，当一次发生装有TA 的两相短路时，流入继电器线圈的电流是电流互感器二次电流（）倍。

电工电子技术习题（附答案）一、单选题（共30题，每题1分，共30分）1、目前铁路IP网的IP地址属于( )地址。

A、A类B、B类C、C类D、D类正确答案：A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。

A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案：C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。

A、小功率定压B、小功率C、小功率定阻D、大功率正确答案：C4、华为接入网ESC显示故障或者离线,可能原因( )。

A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案：D5、100W扩音机输出阻抗是( )。

A、36欧B、50欧C、30欧D、60欧正确答案：A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案：B7、话路CH17对应的时隙是( )。

A、TS16B、TS17C、TS18D、TS19正确答案：C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。

当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。

( )A、对B、错数据网正确答案：B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。

A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案：D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案：B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案：D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。

一、单选题1、对于理想运算放大器，不管它的工作状态如何，总是（）。

A.同相输入端与反相输入端的电压相等B.开环差模电压放大倍数为无穷大C.输出电阻为无穷大D.两输入端的电流相等，但不为零正确答案：B2、以下对“负反馈对放大电路性能的影响”的描述中错误的是（）。

A.减小非线性失真B.扩展通频带C.提高放大倍数的稳定性D.提高放大倍数值正确答案：D3、一个由理想运算放大器组成的同相输入比例运算电路，其输入输出电阻是（）。

A.输入电阻低，输出电阻高B.输入、输出电阻均很高C.输入电阻高，输出电阻低D.输入、输出电阻均很低正确答案：C4、在由集成运放构成的反相输入比例运算电路中，比例系数为10，集成运放加±15V电源，输入电压为-1.8V，则输出电压最接近于（）。

A.18VB.13.5VC.30VD.10V正确答案：B5、集成运放工作在线性区时，总近似有（）。

A.输入电阻为零B.反相输入端与同相输入端等电位C.输出电压接近与电源电压D.输出电阻为无穷大正确答案：B6、下图电路中，R1＝R2=100kΩ, C=0.01μF，集成运算放大器加±15V电源。

输入为正负对称、峰－峰值6V、频率200Hz的方波电压，则输出波形是（）。

A.方波B.三角波C.正负尖脉冲D.梯形波正确答案：B7、如图中电路，R＝Rb=10kΩ，C=0.1μF，ui=3sin1000t V，则uo=( )。

A.3sin(1000t+90°) VB. 3sin1000t VC.3sin(1000t-90°) VD.-3sin1000t V正确答案：C8、差分放大电路中所谓共模信号是指两个输入信号电压( )A.大小不等、极性相反B.大小不等、极性相同C.大小相等、极性相同D.大小相等、极性相反正确答案：C9、如图所示运放电路中，Uo与Ui的关系是( ) 。

A. Uo=-αUi/2B.Uo=UiC.Uo=-(1+α)UiD.Uo=(2+α)Ui正确答案：A10、如图所示的滞回比较器，UOm=±15V，R1=10kΩ，Rf=20kΩ，则其正向阈值URH=( )。

第一单元一、填空1.电源包括（）和（）两种。

横流电源与内电源并联为（）恒压电源与内电源串联为（）。

如果电压源内阻为（），电源将提供（），则称为恒压电；如果内阻为（），电源将提供（），则称为恒电源。

2.一般电路是由（）、（）、（）和（）等组成的闭合回路。

按电路功能的不同，电路可分为（）和（）。

3.电路中的（）根据所选参考点的不同可有不同的值，但电路中两点之间的（）是不变的。

4.电阻在电路中可以限制（）的大小或进行（）的分配及电路的（）等5.戴维南定理和叠加定理均是（）电路的基本定理（选择：线性或非线性）6.基尔霍夫电流定律指出：在任意时刻电路中流入节点的电流之和（）流出该节点的电流之和，公式为（）。

电压定律指出：在任意时刻沿回路一周，回路中所有的电动运势的代数和（）回路中所有的电阻电压降的代数和，公式为（）。

7.如图1-44所示的电路有（）个节点和（）条支路，（）个回路，（）个网孔。

8.R1和R2为两个电阻串联，已知R1=2R2，若R1上消耗的功率为1W，R2上消耗的功率为（）。

9.电路由（）、（）、（）和三种该工作状态。

当端电压为零时，此种状态称作（），这种情况下电源产生的功率全部消耗在（）。

10.利用戴维宁定理计算某电路电流和电压的步骤如下：①将待求之路与（）分离；②求有源两断网络（）的（）和（）；③做等效电路，用欧姆定律计算出支路的电流和电压。

二、判断题1.电路是电流通过的路径，是根据需要由电工原件或设备按一定方式组合起来的。

（）2.电流的参考方向可能是电流的实际方向，也可能与实际方向相反。

（）3.电路中某两点间的电压具有相对性，也参考点变化时，电压随着发生变化。

（）4.几个用电器不论是由串联还是并联使用，他们的消耗的总是等于各电器实际消耗功率之和。

（）5.如果电路中某两点的电位都很高，则该点的电压也很大。

（）6.电阻值不随电压、电流的变化而变化的电阻称为线性电阻。

（）7.实际电压源与实际电源之间的等效变化无论对内电路还是外电路都是等消的。

智慧树知到《电工电子技术应用与实践》章节测试答案智慧树是全球大型的学分课程运营服务平台,在线教育平台拥有海量大学高品质课程,网络教育在线完美支持跨校授课,学分认证,名师名课名校,在线互动教育学堂,体验VIP级课程.以下是为大家带来的关于智慧树知到《电工电子技术应用与实践》章节测试答案，以供大家参考!智慧树知到《电工电子技术应用与实践》章节测试答案第一章1、致命电流的大小为多少?A:100AB:90mAC:90μAD:100μA答案:90mA2、下列低压配电系统中安全等级最高的是?A:TN-SB:TN-CC:ITD:TT答案:TN-S3、不同频率的电流对人体影响也不同。

通常频率在( )范围内的交流电对人体的危险性最大。

A:20-30HzB:30-40HzC:50-60HzD:20-30kHz答案:50-60Hz4、三线四线制组成包括( )?A:三根火线B:一根地线C:一根零线D:两根火线答案:三根火线,一根零线5、触电电流对人体的作用取决于下列哪些因素? A:电流大小B:电流流经途径C:电流频率D:人体状况E:电流持续时间答案:电流大小,电流流经途径,电流频率,人体状况,电流持续时间6、低压配电系统的电压等级是多少?A:36VB:220VC:380VD:1000V答案:220V,380V7、三相电路是三个( )电动势作为供电电源的电路。

A:频率相同B:振幅相同C:相位彼此相差120°D:正弦规律答案:频率相同,振幅相同,相位彼此相差120°,正弦规律8、下面表述是否正确“不靠近低压带电体，不接触高压带电体”。

A:对B:错答案: 错9、在任何场合，安全电压都是36V。

A:对B:错答案: 错10、发电厂生产的电能输电的距离越长，输送容量越大，则要求输电电压等级越高。

A:对B:错答案: 对第二章1、( )色导线表示为工作零线?A:红B:黄C:绿D:蓝答案:蓝2、数字显示式电笔，则可由笔身上的液晶显示屏中观察到带电体与大地间的电位差数值，显示范围为( )。

一、单选题1、电容具有（）特性。

A.通直流阻交流B.通低频阻高频C.隔直流阻交流D.隔直流通交流正确答案：D2、当电路中电流的参考方向与电流的实际方向相反时，该电流（）。

A.有时为正值，有时为负值B.不能肯定是正值或负值C.一定为负值D.一定为正值正确答案：C3、电源置零，下列描述中正确的是（）。

A.电压源开路，电流源开路B.电压源短路，电流源开路C.电压源短路，电流源短路D.电压源开路，电流源短路正确答案：B4、关于n个并联电阻的特征描述，下列哪个叙述是正确的（）。

A.在理想电压源供电的情况下，并联电阻值越小，所吸收的功率就越小。

B.并联的电阻越多，等效电阻就越大。

C.并联电阻值越大，所分得的电流越大。

D.在理想电流源供电的情况下，当n个并联电阻中有一个电阻阻值为零时，电流源的两端电压为零。

正确答案：D5、在放大电路中，若测得某晶体管三个极的电位分别是6V，1.2V，1V，则该管为（）。

A.NPN硅管B.NPN锗管C.PNP锗管D.PNP硅管正确答案：B6、在晶体管放大电路中，若测得某晶体管的三个极的电位分别为9V，2.5V，3.2V，则这三个极分别为（）。

A.C,E,BB.C,B,EC.E,B,CD.E,C,B正确答案：A7、晶体管工作在饱和状态时，（）。

A. 发射结正偏，集电结正偏B.发射结反偏，集电结正偏C.发射结正偏，集电结反偏D. 发射结反偏，集电结反偏正确答案：A8、某场效晶体管当UDS>0、UGS<0时可导通，则此场效晶体管为（）。

A.PMOS增强型管B.PMOS耗尽型管C.NMOS增强型管D.NMOS耗尽型管正确答案：D9、稳压管的稳压工作是利用伏安特性中的（）。

A.截止特性B.正向特性C.反向特性D.反向击穿特性正确答案：D10、理想二极管V构成的电路如下图所示，则( )。

A.V导通，Uo=+4VB.V截止，Uo=+8VC.V截止，Uo=-4VD.V导通，Uo=+12V正确答案：D二、判断题1、电路中两点间的电位差随电位参考点的不同而不同。

一、填空题1. 在一定电压下，电源的输出功率和电流取决于 负载 的大小。

2. 对具有n 个节点、b 个支路的电路应用基尔霍夫电流定律可列出 n-1 个独立方程，用基尔霍夫电压定律可列出其余 b-(n-1) 个方程。

3. 如图1-1所示电压源，变换为电流源时，Is= 3A 。

4. 正弦电压和电流常用有效值计量，有效值是根据电流的 热效应 来规定的。

5. 电感元件电路中，在相位上电流比电压 滞后 90○。

6. 电容元件电路中，当输入电流频率增加时，容抗 减小 ，因此电容元件有 隔断直流的作用。

7. 发电机绕组星形连接时，线电压在相位上比相应的相电压大 。

8. 转差率是异步电动机的重要参数，它表示 转子转速 与 旋转磁场转速 的相差程度，公式表示为S=n0-n/n 。

9. 对某电路中的一个NPN 型硅管进行测试，测得0,0,0,BE BC CE U U U ><>则此三极管工作在 放大 区。

10. 发射极输出的三极管放大电路，其注入电压和输出电压的方向 相同 ，且其电压放大倍数小于等于1 。

11. 时序逻辑电路和组合逻辑电路相比，时序逻辑电路具有 记忆 功能，其电路基本单元是 触发器 。

12. 射极输出器的输入电阻较 大 ，输出电阻较 小 。

13. 图1-2所示电路中，稳压管DZ1和DZ2的稳定电压分别为5V 和7V ，其正向压降忽略，则Uo= 5v 。

14. 电压源的U 和I 的实际方向 相反 ，电流I 从U 的“+”端流出，发出功率；负载的U 和I 的实际方向相同 ，电流I 从U 的“+”端流入，吸收功率。

（填相同、相反）15. 正弦量由 幅值 、 频率 、 初相位 三个特征要素决定。

16. 在电力系统中，通常采用增大电容的方法，提高电路 功率因数 ，提高电源的利用率。

17. 在图1-1中，已知6,2S U V I A ==。

理想电流源两端电压S U 为______0_____V 。

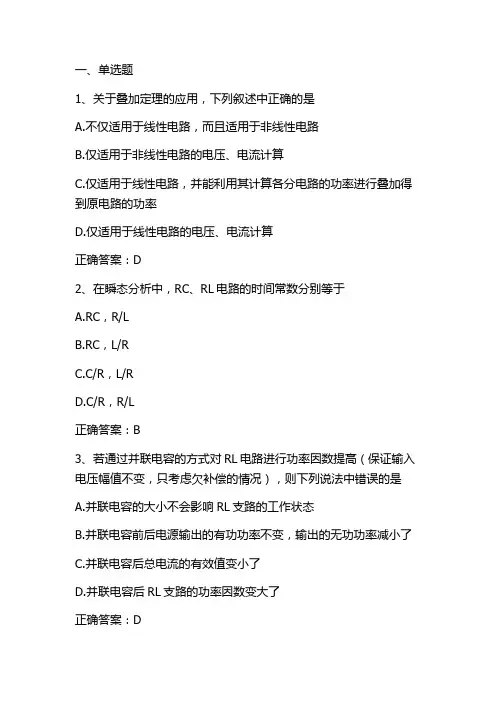

一、单选题1、关于叠加定理的应用，下列叙述中正确的是A.不仅适用于线性电路，而且适用于非线性电路B.仅适用于非线性电路的电压、电流计算C.仅适用于线性电路，并能利用其计算各分电路的功率进行叠加得到原电路的功率D.仅适用于线性电路的电压、电流计算正确答案：D2、在瞬态分析中，RC、RL电路的时间常数分别等于A.RC，R/LB.RC，L/RC.C/R，L/RD.C/R，R/L正确答案：B3、若通过并联电容的方式对RL电路进行功率因数提高（保证输入电压幅值不变，只考虑欠补偿的情况），则下列说法中错误的是A.并联电容的大小不会影响RL支路的工作状态B.并联电容前后电源输出的有功功率不变，输出的无功功率减小了C.并联电容后总电流的有效值变小了D.并联电容后RL支路的功率因数变大了正确答案：D4、已知RLC并联电路的端电流I=10A，电感电流IL=1A，电容电流IC=9A，则电阻电流IR为A.8AB.6AC.2AD.0A正确答案：B5、根据有关概念判断下列哪类电路有可能发生谐振A.纯电阻电路B.RL电路C.RLC电路D.RC电路正确答案：C6、某三相四线制供电电路中，相电压为220V，则线电压为A.220VB.311VC.380VD.190V正确答案：C7、已知某三相四线制电路的线电压UAB=380∠24° V，UBC=380∠-96° V，UCA=380∠144° V，当=15s时，三个相电压之和为A.380VB.0VC.537VD.220V正确答案：B8、设置某元件电压和电流为非关联参考方向，且求得功率P=-10W，则该元件为A.吸收功率B.发出功率C.题目条件偏少D.以上都不对正确答案：A9、关于含受控源的有源二端网络等效电阻的求解方法，以下叙述不对的是A.可以利用电阻串、并联化简的方法得到。

B.在除去独立电源以后的端口处外加一个电压源，求其端口处的电流。

C.在除去独立电源以后的端口处外加一个电流源，求电流源两端的电压。
