钢筋结构图纸基本识图

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

（3）钢筋量度尺寸与下料尺寸
钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸 、轴线长度不弯；二是在弯曲处形成圆弧。钢筋的量度方 法是沿直线外包尺寸，因此，弯起钢筋的量度尺寸大于下 料尺寸，两者之间的差值称为弯曲调整值。
（4）弯钩形式及增加长度
钢筋的弯钩形式有3种：半圆弯钩、直弯钩及斜弯钩。半 圆弯钩是最常用的一种弯钩。直弯钩只用在柱钢筋下部、 箍筋和附加钢筋中。斜弯钩只用在直径较小的钢筋中。
表中的h为板厚减区去两端保护层或梁高减去两端保护层后 的高度

量度差
• 1、量度差的概念 钢筋弯曲时，弯曲部分外缘长度伸长，内侧缩短，而中心线长 度保持不变。在设计图上及实际施工中，钢筋的长度均指外包 长度，因而在弯曲部分存在按图上钢筋尺寸算出的下料长度将 大于实际的钢筋中心线长度的问题。
为了解决这一矛盾，可将钢筋弯曲部分的外包长度与钢筋中心线 的弧长相减，所得的数值称为钢筋的量度差，亦称为钢筋的弯曲 调整值。 在钢筋下料长度计算中，可先按钢筋的外包尺寸计算，再减去 量度差，即可还原为钢筋的中心线长度。
1.3 常用钢筋
（一）常用混凝土构件的钢筋分类
（ 1 ）受力钢筋。又叫主筋，配置在构件的受弯、受拉、偏 心受压或受拉区以承受拉力。 （ 2 ）架立钢筋。又叫构造筋，一般不需要计算而按构造要 求配置，如 2 Φ 12，用来固定箍筋以形成钢筋骨架，一般 在梁上部。
（ 3 ）带弯钩钢筋，指端部带弯钩的钢筋，弯钩通常分为半 圆弯钩，斜弯钩和直弯钩3种类型。 （ 4 ）弯起钢筋，主要用于梁、板支座附近，梁中弯起钢筋 的角度一般为 45 度，当梁高度大于 800mm 时，宜采用 60 度 ，板中弯起钢筋的角度一般就小于等于30度。
单根预应力钢筋横截面
张拉端锚具 固定端锚具 锚具的端视图 可动联结件 固定联结件 预应力钢筋图例

03
梁的平法识图与钢筋算量
梁的平法识图
梁的平法图集包括集中标注和原位标 注，集中标注表达梁的通用信息，原 位标注表达梁的详细信息。
梁的钢筋算量
根据平法图集，计算梁的钢筋用量， 包括底筋、面筋、箍筋等，需要考虑 到抗震等级、混凝土强度等因素。板的平法识与钢筋算量板的平法识图
板的平法图集包括板的标准图和板带 图，标准图表达板的通用信息，板带 图表达板的详细信息。
钢筋平法的主要特点是采用标准化的符号和图例，将复杂的结构构件进行拆分， 并标注出各部分所需的钢筋规格、数量、排布方式等信息。
钢筋平法的历史与发展
钢筋平法的起源可以追溯到20世纪80年代，当时为了满足大 规模建筑工程的需要，中国建筑科学研究院与国内主要设计 机构共同研发了一种新型的混凝土结构表示方法。
• 未来，随着建筑工程复杂性的增加，对专业人才的需求也将更加迫切。因此， 需要加强专业人才的培养和培训工作，提高从业人员的专业素质和技术水平。
THANKS.
钢筋平法的基本知识
02
钢筋的种类与规格
热轧光圆钢筋
预应力混凝土用钢绞线
通常用于非预应力混凝土结构，直径 在6-12mm之间。
用于大型预应力混凝土结构，直径在 4-14mm之间。
热轧带肋钢筋
分为HRB335、HRB400和HRB500三 个级别，直径在6-50mm之间，广泛 用于建筑和桥梁工程。
钢筋的符号与表示方法
案例分析的结论与建议
• 不断学习和更新知识是提高钢筋平法识图与钢筋算量能力的关 键。
案例分析的结论与建议
建议
提高对规范和标准的理解 和掌握，确保工作的准确 性和合规性。
加强理论与实践的结合， 多参与实际项目以积累经 验。

钢筋识图要学习的资料钢筋识图要学习平法11G101-(1、2、3)及《混凝土结构设计规范》，你可从陈达飞编著的“平法识图与钢筋计算释疑解惑”这书开始学起。

【之后：结合结构（楼板、局部楼板标高）、梁配筋图（主梁、次梁配筋：底筋［书面：板底钢筋］、面筋［书面：板负筋］、附加钢筋［结合图纸标注］、分布筋[可能有局部分布筋要结合总说明去查看，若板筋只有底筋一层的，才有分布筋，是支撑板与板之间的附加钢筋]{分布筋：板与板之后，支撑附加钢筋且楼板钢筋只有一层的；楼梯：底筋和面筋的横向筋，字母F表格（备注：楼梯的底筋和面筋属于纵向筋，其纵向筋上或下的横向筋，即是分布筋，字母F表格）}））】钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

（1）柱子编号
编辑版
26
框架柱 KZ
编辑版
27
边柱
中柱
编辑版
角柱
28
混凝土剪力 墙不落地
框支柱 KZZ
框支梁 KZL
框支柱
编辑版
KZZ
29
梁上柱 LZ
编辑版
30
梁上柱 LZ
墙上柱 QZ
编辑版
墙上柱
QZ
31
芯柱 XZ
编辑版
框架柱
32
（2）注写方法
• 截面注写法 • 列表法 • 详图表法
编辑版
钢筋混凝土柱识图
编辑版
1
柱图纸表达内容各边纵筋
箍筋 混凝土强度
h
编辑版
b
尺寸 2
纵筋
角部纵筋
h
编辑版
b
3
b边中部纵筋
h
编辑版
b
4
h边中部纵筋
h
编辑版
b
5
柱混凝土强度
• 结构层高表中说明
编辑版
6
柱子箍筋
编辑版
7
箍筋类型2
编辑版
8
箍筋类型1
编辑版
9
隔一拉一
编辑版
10
编辑版
11
编辑版
编辑版
67
编辑版
68
编辑版
69
细部构造
细节决定成败
编辑版
70
03G101－1图集中 柱纵向钢筋连接构造
57
改造截面法
• 截面法： 优点：钢筋用截面图表达出来，感性认知好 缺点：需要画多个标准层平面图 同一个平面图上两个类型的柱子距离太 近时，容易发生截面碰撞 适用范围：柱子类型少的结构

1、识读构件布置及尺寸正确 2、识读构件内受力筋正确 3、识读构件内构造筋正确
得2分 得4分 得2分
对照达标分项 得6分为达标 对照达标分项 得7分为良好 对照达标分项 得8分为优秀
在学习小组中，互相评价 取他人之长，避免他人之短。 更直观的感受（达标与良好、优秀的区别） 以便再接再厉。
备注
根据职业岗位所需，技 能需求，学生可以 补充完善达标分项
杨志刚
9.7 钢筋混凝土结构施工图平面整体表示法
学习目标 1、知识目标：了解平面整体表示法与传统表示法的区别；
掌握结构平面梁和柱的配筋画法。 2、能力目标：能够正确识读平面梁配筋图和柱平面配筋图。 3、情感目标：注重在读图过程培养不断创新思维能力、
团结互助的能力、解决实际工程问题的能力。
学习任务
四、柱平面配筋画法
如图9-34所示，用双比例法画柱平面配筋图，各柱 断面在柱所在平面位置经放大后，在两个方向上注明轴 线的关系，将柱配筋值、配筋随高度变化值及断面尺寸、 尺寸随高度变化值与相应的柱高范围成组对应在图上列 表注明（见图9-34中表）。柱箍筋加 密区间距值用“/” 线分开。
图 9-34 柱平面配筋图（局部）
学习任务交底
传统的结构表示方法是将构件从结构平面布置图中索引出来，再逐个绘制配筋详图。这种 方法表示繁琐，各地区不尽相同。为了保证结构施工图的绘制实现全国统一，确保设计、施工质 量，我国推出了国家标准图集16G101《混凝土结构施工图平面整体表示方法制图规则和构造详 图》简称“平面表示法”。
建筑结构施工图平面表示法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照 施工顺序和平面整体表示法制图规则，整体的直接表达在各类构件的结构平面布置图上，再与标 准构造详图相配合，即构成一套新型完整的结构施工图。从而使结构设计方便、表达全面、准确、 易随机修正，大大简化了绘图过程。“平面表示法”改革了传统表示法的逐个构件表达方式，是 对我国目前混凝土结构施工图设计方法的重大改革。

VS
控制措施
为减小预应力损失，可以采取以下措施： 选用变形小、内缩量小的锚具；减少张拉 次数；控制张拉速度；加强养护等。
06
结构识图常见问题解答与 经验分享
如何提高结构识图速度和准确性？
掌握基本构件的识图方法
01
熟悉梁、板、柱等基本构件的图纸表示方法，能够快
速识别并理解其含义。
练习空间想象能力
02 通过大量练习和观察实际结构，培养空间想象能力，
钢材种类和性能要求
种类
碳素结构钢、低合金高强度结构钢。
性能要求
具有较高的强度、塑性和韧性；具有良好的 工艺性能，如冷弯性能、焊接性能和冷加工 成型性能等；具有良好的耐腐蚀性，在潮湿 和腐蚀性介质的环境中应具有耐腐蚀性。
焊接连接方法及质量评定标准
焊接连接方法
手工电弧焊、埋弧自动焊、气体保护焊等。
质量评定标准
03
柱与基础的连接
通常采用杯口连接或插入式连接。杯口连接具有较好的承载力和刚度，
但需要较高的施工精度；插入式连接施工方便，但承载力相对较低。
03
钢筋混凝土结构识图实例 分析
框架结构实例分析
1 2
框架结构的组成
由梁、板、柱等基本构件组成的空间结构体系。
受力特点
框架结构在水平荷载作用下，呈现出“剪切型” 变形，即层间位移随楼层增高而减小。
结构识图基本原则和方法
基本原则
整体性原则、层次性原则、关联性原则和动态性原则。即从整体到局部、从大 到小、逐层深入地理解结构图纸；同时注意各构件之间的关联性和动态变化。
基本方法
阅读设计说明、熟悉标准图集、掌握常用符号和标注方法、理解构造要求和施 工方法等。通过不断学习和实践，提高结构识图能力和水平。

G结构的构成主要包括钢框架、钢筋 混凝土板或钢板、连接节点等部分， 其中连接节点的设计和施工是G结构 的关键技术之一。
G结构的优点包括抗震性能好、施工 速度快、节能环保等，因此在现代建 筑中得到了广泛应用。
G结构图纸的识别方法
01
G结构图纸是指导施工和设计 的依据，因此正确识别和理
解图纸至关重要。
钢筋平法表示
根据《混凝土结构施工图平面整体表示 方法制图规则和构造详图》，剪力墙的 钢筋配置和平法表示应符合相关规定。
剪力墙的钢筋连接与锚固
01
钢筋连接
02
钢筋锚固
根据不同的施工工艺，可以采用机械连接、焊接、搭接等不同的连接 方式。
在剪力墙的端部、转角和洞口边缘等部位，钢筋需要满足一定的锚固 长度，以保证结构的整体稳定性。
梁的钢筋配置与平法表示
03
上筋
下筋
箍筋
梁的上部钢筋通常用于承受正弯矩，根据 梁的类型和跨度，配置不同规格和数量的 钢筋。
梁的下部钢筋通常用于承受负弯矩，根据 梁的类型和跨度，配置不同规格和数量的 钢筋。
箍筋主要用于固定梁的截面形状，提高梁 的承载能力和稳定性。
梁的钢筋连接与锚固
焊接连接
通过焊接方式将两根钢筋连接在 一起，适用于钢筋直径较小的场
钢筋配置
楼梯的钢筋配置主要包括踏步板钢筋、斜梁钢筋和平台板钢筋等。踏步板钢筋垂直于斜梁，采用双层双向钢筋， 上筋和下筋分别用“+”和“-”表示。斜梁钢筋与踏步板钢筋相交，采用上筋和下筋标注。平台板钢筋平行于斜 梁，采用双层双向钢筋。
平法表示
楼梯的钢筋平法表示采用集中标注和原位标注相结合的方式。集中标注包括梯段板编号、梯段板厚度、踏步数、 钢筋直径和间距等；原位标注包括梯段板配筋、斜梁配筋和平台板配筋等。

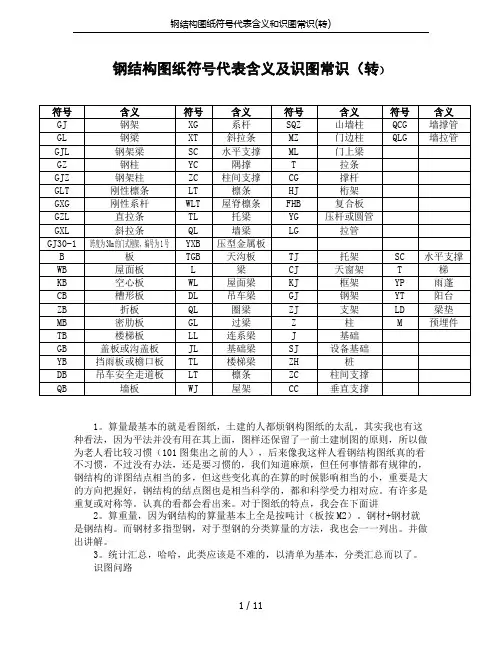

钢结构图纸符号代表含义及识图常识（转）1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

一.钢结构1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。

注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。

钢结构图纸符号代表含义及识图常识（转）GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

16G101三维图集-第一二章柱识图16建筑三维平法图集序各位尊敬的读者朋友们，感谢大家选择《16建筑三维平法结构识图教程》，建筑工程中建筑结构识图和建筑钢筋工程算量是重要的专业能力。

无论是在施工、造价，还是工程管理，我们都离不开对图纸的认识理解和熟练运用。

这些工作都要以图纸为依据开展,同时《国标16平法》又是图纸设计与识读的国家标准。

因此，熟练的掌握运用平法识图规则和钢筋构造详图是我们建筑工程专业的必修课。

但是我们都知道平法结构施工图比较抽象难懂,其中又有很多设计规范,对于初学者、学生、刚入行的广大建筑从业人士来说有一定的学习困难。

即使是教师教学有时也很难用语言描述清楚复杂的钢筋构造。

从而造成学生难学老师难教状态。

基于这种情况，我们编著了《16建筑三维平法结构图集》一书。

本书采用三维模型的方式注解了国标11平法全套详图，除了一般教材中基本的梁、板、柱、墙、楼梯、基础详图外我们还加入了国标中的无梁楼盖、地下室外墙、板洞、板翻边、基坑、柱帽、后浇、桩基承台等相关混凝土构件详图.其内容细致完整既可当工具书使用也与<建筑三维平法教程>配套使用.本书精心绘制了全套11平法全彩三维钢筋详图三维示意图。

采用平面与三维对照的方式讲解钢筋构造。

全书以图为主,文字为辅形象、生动、直观、形象的图文讲解将读者带入建筑三维钢筋世界在学习中体验乐趣，在乐趣中收获知识。

高校学生通过本书的学习可快速掌握结构识图能力。

行内人士使用本书可加深图纸理解。

教师采用该书可方便教学减少工作量。

本书在编写过程中，虽然反复推敲论证但难免有不妥疏漏之处，恳请广大读者指正并提出意见我们将进一步改进。

作者邮箱****************在此特别感谢广东工业大学郭仁俊教授对本书的编写一共宝贵的意见！傅华夏2015年5月4日目录第一章：钢筋锚固长度及其相关规范1.1受拉钢筋基本锚固长度L ab ,L abE受拉钢筋锚固长度修正系数·····························1.2混凝土结构的环境类别混凝土保护层的最小厚度(mm )纵向受力钢筋搭接区箍筋构造·····························1.3纵向钢筋弯钩与机械锚固形式纵向受拉钢筋綁扎搭接长度L L 、L LE ··························1.4封闭箍筋及拉筋弯钩构造梁并筋等效直径、最小净距梁柱纵筋间距要求螺旋箍筋构造·································1.5封闭箍筋及拉筋弯钩构造基础梁箍筋复合方式非接触纵向钢筋搭接构造·····························································第二章：柱平法标准构造详图及三维示意图2.1·······························2.2抗震KZ 纵向钢筋连接构造······························2.3地下室抗震KZ 的纵向钢筋连接构造、地下室抗震KZ 的箍筋加密区范围··························2.4抗震框架柱和角柱柱顶纵向钢筋构造·························2.5抗震KZ 中柱顶纵向钢筋构造······························2.6抗震KZ 柱变截面位置纵向钢筋构造···························2.7抗震KZ 、QZ 、LZ 箍筋加密区范围抗震QZ 、LZ 纵向钢筋构造······························2.8抗震框架柱和小墙肢箍筋加密区高度选用表·······················2.9非抗震KZ 纵向钢筋连接构造·····························2.10非抗震KZ 边柱和角柱柱顶纵向钢筋构造························2.11非抗震KZ 中柱顶纵向钢筋构造····························2.12非抗震KZ 柱变截面位置纵向钢筋构造·························2.13非抗震KZ 箍筋构造非抗震QZ 、LZ 纵向钢筋构造······························第三章：剪力墙平法标准构造详图及三维示意图3.1剪力墙身水平钢筋构造································27································313.3剪力墙身竖向钢筋构造································323.4约束边缘构件YBZ 构造································353.5剪力墙水平钢筋计入约束边缘构件体积配箍率构造做法··················373.6构造边缘构件GBZ 、扶壁柱FBZ 、非边缘暗柱AZ 构造剪力墙边缘构件纵向钢筋连接构造剪力墙约束边缘构件纵筋构造···························383.8剪力墙 LL /AL BKL 配筋构造······························393.9剪力墙BKL 或AL 与LL 重叠时配筋构造··························403.10连梁交叉斜筋配筋LL (JX )连梁集中对角斜筋配筋LL (DX )连梁对角暗撑配筋LL (JC )构造............................423.11地下室外墙DWQ 钢筋构造...............................433.12剪力墙洞口补强构造 .. (45) 第四章:梁平法标准构造详图及三维示意图...........................474.2抗震屋面框架梁WKL 纵向钢筋构造...........................484.3非抗震楼层框架梁KL 纵向钢筋构造.........................494.4非抗震屋面框架梁WKL 纵向钢筋构造 .........................504.5框架梁水平、竖向加腋构造.. (51)ζa 1.6芯柱XZ 配筋构造矩形箍筋复合方式柱插筋在基础中的锚固3.2墙插筋在基础中的锚固4.1抗震楼层框架梁WKL 纵向钢筋构造4.6KL 、WKL中间支座纵向钢筋构造 (53)4.7抗震框架梁KL、WKL箍筋加密区构造抗震框架梁KL、WKL箍筋加密区构造 (54)4.8梁与方柱斜交或与圆柱相交时箍筋起始位置 (55)4.9非框架梁L配筋构造主次梁斜交箍筋构造 (56)4.10不伸入支座的梁下部纵向钢筋断点位置附加箍筋范围、附加吊筋构造梁侧面纵向构造筋和拉筋 (57)4.11非框架梁L中间支座纵向钢筋构造水平折梁、竖向折梁钢筋构造 (58)4.12纯悬挑梁XL及各类梁的悬挑端配筋构造 (59)4.13KZZ/KZL配筋构造 (51)4.14井字梁JZL配筋构造 (65)第五章:板平法标准构造详图及三维示意图5.1有梁楼盖楼(屋）面板配筋构造 (67)5.2有梁楼盖不等跨板上部贯通纵筋连接构造 (69)5.3单（双）向板配筋示意纵向钢筋非接触搭接构造 (70)5.4悬挑板XB钢筋构造 (71)5.5无支撑板端部封边构造折板配筋构造 (72)5.6无梁楼盖柱上板带ZSB与跨中板带KZB纵向钢筋构造 (73) 5.7板带端支座纵向钢筋构造板带悬挑端纵向钢筋构造 (74)5.8柱上板带暗梁钢筋构造 (75)5.9板后浇带HJD钢筋构造墙后浇带HJD钢筋构造梁后浇带HJD钢筋构造 (76)5.10板加腋JY构造局部升降板SJB构造(一) (77)5.11板加腋JY构造局部升降板SJB构造(二) (78)5.12板开洞BD与洞边加强钢筋构造一(洞边无集中荷载) (79) 5.13板开洞BD与洞边加强钢筋构造二(洞边无集中荷载) (80) 5.14悬挑板阳角放射筋Ces构造 (81)5.15板内纵筋加强带JQD构造板翻边FB构造悬挑板阴角构造 (82)5.16柱帽ZMa、ZMb,ZMc、ZMab构造 (83)5.17抗冲切箍筋Rh构造抗冲切弯起筋Rb构造 (84)第六章:楼梯平法识图规则与标准构造详图及三维示意图6.1AT型楼梯平面注写方式与适用条件 (86)6.2AT型楼梯板配筋构造 (88)6.3BT型楼梯平面注写方式与适用条件 (89)6.4BT型楼梯板配筋构造 (91)6.5CT型楼梯平面注写方式与适用条件 (92)6.6CT型楼梯板配筋构造 (94)6.7DT型楼梯平面注写方式与适用条件 (95)6.8DT型楼梯板配筋构造 (97)6.9ET型楼梯平面注写方式与适用条件 (98)6.10ET型楼梯板配筋构造 (99)6.11FT型楼梯平面注写方式与适用条件 (100)6.12FT型楼梯板配筋构造(A-A) (101)6.13FT型楼梯板配筋构造(B-B) (102)6.14GT型楼梯平面注写方式与适用条件 (103)6.15GT型楼梯板配筋构造(A-A) (104)6.16GT型楼梯板配筋抅造(B-B) (105)6.17HT型楼梯平面注写方式与适用条件. (106)6.18HT型楼梯板配筋构造(A-A) (107)6.19HT型楼梯板配筋构造(B-B) (108)6.20C-C,D-D剖面楼梯平板配筋构造 (109)6.21ATa型楼梯平面注写方式与适用条件 (110)6.22ATa型楼梯板配筋构造 (111)6.23ATb型楼梯平面注写方式与适用条件 (112)6.24ATb型楼梯板配筋构造 (113)6.25ATc型楼梯平面注写方式与适用条件 (114)6.26ATc型楼梯板配筋构造 (116)6.27不同踏步位度推高与高度减小构造 (117)6.28各型楼梯第一跑与基础连接构造 (118)6.29楼梯施工图剖面注写示例（平面图) (119)6.30楼梯施工图剖面注写示例（剖面图) (120)6.31Ata型楼梯施工图剖面注写示例（平面图) (121)6.32Ata型楼梯施工图剖面注写示例（剖面图) (122)6.33Atb型楼梯施工图剖面注写示例（平面图) (123)6.34Atb型楼梯施工图剖面注写示例（剖面围) (124)6.35ATc型楼梯施工图剖面注写示例1(平面图) (125)6.36ATc型楼梯施工图剖面注写示例1(剖面图) (126)6.37ATc型楼梯施工图剖面注写示例2(平面图) (127)6.38ATc型楼梯施工图剖面注写示例2(剖面图) (128)第七章:基础平法标准构造详图及三维示意图任务一:独立基础平法标准构造详图及三维示意图7.1独立基础DJ J、DJ P、BJ J、BJ P底板配筋构造 (130) 7.2双柱普通独立基础底部与顶部配筋构造 (131)7.3设置基础梁的双柱普通独立基础配筋构造 (132)7.4独立基础底板配筋长度减短10%构造 (133)7.5单杯口和双杯口独立基础构造 (134)7.6高杯口独立基础杯壁和基础短柱配筋构造 (135)7.7双高杯口独立基础杯壁和基础短柱配筋构造 (136) 7.8单柱普通独立深基础短柱配筋构造 (137)7.9双柱普通独立深基础短柱配筋构造 (138)任务二:条形基础平法标准构造详图及三维示意图7.10条形基础底板 TJB J 和 TJB P配筋构造 (139)7.11条形基础底板配筋长度减短10%构造条形基础板底不平构造条形基础无交接底板端部构造 (140)7.12基础梁 JL 纵向钢筋与箍筋构造附加箍筋构造附加（反扣）吊筋构造 (141)7.13基础梁 JL 配置两种箍筋构造 (142)7.14基础梁 JL 竖向加腋钢筋构造 (143)7.15基础梁 JL 端部与外伸部位钢筋构造 (144)7.16基础梁 JL 侧面构造纵筋和拉筋 (145)7.17基础梁 JL 梁底不平和变截面部位钢筋构造 (146)7.18基础梁 JL 与柱结合部侧腋构造 (147)7.19基础次梁 JCL 纵向钢筋与箍筋构造基础次梁 XL 端部外伸部位钢筋构造 (148)7.20基础次梁 JCL 竖向加腋钢筋构造基础次梁 JCL 配置两种箍筋构造 (149)7.21基础次梁 JCL 梁底不平和变截面部位钢筋构造 (150)任务三:筏形基础平法标准构造详图及三维示意图7.22梁板式筏形基础平板 LPB 钢筋构造 (151)7.23梁板式筏形基础平板LPB下部柱向区域与跨中区域钢筋构造 (152)7.24梁板式筏形基础平板 LPB 端部与外伸部位钢筋构造梁板式筏形基础平板 LPB 变截面部位钢筋构造 . (153)7.25平板式筏基柱下板带ZXB与跨中板带KZB 纵向钢筋构造(154)7.26平板式筏形基础平板BPB钢筋构造 (156)7.27平板式筏形基础平板(ZXB、KZB、BPB)变截面部位钢筋构造(158)7.28平板式筏形基础平板(ZXB、KZB、BPB)端部与外伸部位钢筋构造 (159)任务四:桩基础承台平法标准构造详图及三维示意图7.29矩形承台CT J和CT P配筋构造桩顶纵筋在承台内的锚固构造 (160)7.30等边三桩承台CT J配筋构造 (161)7.31等腰三桩承台CT J配筋构造 (162)7.32六边形承台CT J筋构造 (163)7.33墙下单排桩承台梁C TL配筋构造 (165)7.34墙下双排桩承台梁CTL配筋构造` (166)任务五基础相关构造的平法标准构造详图及三维示意图7.35基础联系梁JLL配筋构造 (167)7.36基础底板后浇带HJD构造基础梁后浇带HJD构造 (168)7.37后浇带HJD下抗水压垫层构造后浇带HJD超前止水构造基坑JK构造 (169)7.38上柱墩SZD构造（棱台与棱柱形） (170)7.39下柱墩X ZD构造（倒棱台与倒棱柱形） (171)7.40防水底板JB与各类基础的连接构造 (173)7.41窗井墙CJQ配筋构造 (174)第一章：钢筋锚固长度及其相关规范审核校对设计页图集号16G101-1-56-7-混凝土结构的环境类别混凝土保护层的最小厚度审核校对设计图集号16G101-1-57-8-受拉钢筋基本锚固长度Lab抗震设计时受拉钢筋基本锚固长度labE 钢筋弯折时的弯弧D 审核校对设计页图集号16G101-1-58-8-受拉钢筋基本锚固长度La受拉钢筋基本锚固长度La E审核校对设计页图集号16G101-1-59-8-纵向钢筋弯钩与机械锚固形式纵向受力钢筋搭接区箍筋构造纵向钢筋的连接审核校对设计页图集号16G101-1-60-8-纵向受拉钢筋搭接长度ll审核设计页图集号16G101-1-61-8-纵向受拉钢筋搭接长度 LL E审核校对设计页图集号16G101-1-62-8-封闭箍筋及拉筋构造梁并筋等效直径、最小净距离梁柱纵筋及间距要求拉筋构造螺旋箍筋构造第二章：柱平法标准构造详图及三维示意图审核校对页图集号16G101-1-63KZ 纵向钢筋连接构造柱纵向钢筋焊接连接三维示意图非连接区域≥Hn/3搭接长度为非连接区域非连接区域嵌固体部位≥Hn/6≥搭接接头要错开≥0搭接长度为≥Hn/6≥搭接长度为搭接接头要错开≥0.搭接长度为≥Hn/6≥≥Hn/6≥连接区域采用焊接方式两批接头之间错开连接区域采用焊接方式两批接头之间错开≥Hn/6≥Hn/6≥≥Hn/6上柱比下柱多出钢筋伸长锚固到下柱中锚2La E1.2La E非连接区域Hn/6≥500≥hc 搭接长度为L LE 搭接接头要错.3L LE搭接长度为L LE 下柱较大直径钢筋伸入上柱超过上柱非连接区域与上柱较小径钢筋按百分之搭接长度为上柱较大直径钢筋伸入下柱超过下柱非连接区域与下柱较小径钢筋按百分之率搭接长度为非连接区域≥500≥500搭接接头要错L LE L LE下上柱比伸长锚固到固长度为1伸入长度1.2La E嵌固体部位非连接区域非连接区域连接区域采用焊接方式两批接头之间错开非连接区域连接区域采用焊接方式两批接头之间错开Hn/3≥Hn/6≥Hn/6≥≥Hn/6楼面柱纵向钢筋机械连接三维示意图柱纵向钢筋绑扎连接三维示意图傅华夏郭仁俊嵌固体部位非连接区域Hn/3非连接区域楼面非连接区域楼面当某层连接区的高度小于纵筋分两批搭接所需要的高度时，应改用机械连接或焊接连接。

（2）绑扎钢筋骨架的受力钢筋应在末端做弯钩，但是下列 钢筋可以不做弯钩： ①螺纹、人字纹等带肋钢筋； ②焊接骨架和焊接网中的光圆钢筋； ③绑扎骨架中受压的光圆钢筋； ④梁、柱中的附加钢筋及梁的架立钢筋； ⑤板的分布钢筋。
（3）钢筋量度尺寸与下料尺寸 钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸 、轴线长度不弯；二是在弯曲处形成圆弧。钢筋的量度方 法是沿直线外包尺寸，因此，弯起钢筋的量度尺寸大于下 料尺寸，两者之间的差值称为弯曲调整值。
L=
1B
3
×2
＋(h
-2bhc +2d
)×2
+
11.9d
×2
1
= 3 ×0.4×2＋(0.6-2×0.03 +2×0.006)×2 +11.9×0.006×2
= 1.33 (m)
2．箍筋肢数计算
箍筋肢数可划分为以下两种情况计算：
. （1）一般的简支梁，箍筋可布至梁端，但应扣减梁端保护层，其计算方法为：
（1）焊接接头。钢筋的接头最好采用焊接，采用焊 接接头受力可靠，便于布置钢筋，并且可以减少 钢筋加工工作量和节约钢筋。焊接接头主要有闪 光对焊和电弧焊两种。
2020/6/14
钢筋计量
38
（2）绑扎接头。它是在钢筋搭接部分的中心和两端 共三处用铁丝绑扎而成，绑扎接头操作方便，但 不结实，因此接头要长一些，要多消耗钢材，所 以除了没有焊接设备或操作条件不许可的情况， 一般不采用绑扎接头。
➢ 弯起钢筋的增加长度
弯起钢筋的弯起角度，一般有300、450、600三种，其弯 起增加值是指斜长与水平投影长度之间的差值,见下表：
在有些配筋图中， 若没有注示弯起角度时，可根据梁板高度来确定，当梁断面高≥0.8m时，

钢筋工识图钢筋工要完成钢筋加工和安装任务，必须学会看懂图纸。

这是首要的任务。

土建工程施工图，一般可分为建筑施工图和结构施工图两大类。

结构施工图包括结构平面图和构件详图两部分。

其中钢筋混凝土结构施工图部分对钢筋工来说，是必须学会看懂的，否则就无法进行钢筋加工和安装。

一、看图步骤和方法一个单位工程的施工图纸，少至几张几十张，多则上百张。

这么多的图纸要有步骤地看，有重点地看，相互联系起来看，才能把它看懂，才能在施工中不出差错。

在一套图纸中，一般在首页有总说明，每张图纸中一般又有附注或局部说明。

在总说明中一般包括：设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。

图中附注是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，它是图纸中不可缺少的部分。

在看图前，首先应看首页总说明。

看了总说明，就会对整个工程有一个初步的较为完整的概念。

在看图过程中，应注意每张图中的附注。

这对看懂施工图是会有好处的。

施工图反映了建筑物的外貌和内部结构型式、具体做法。

它是施工的依据。

在看图时，不能把建筑施工图和结构施工图割裂开，要联系起来看，参照着看。

也就是说，在看建筑施工图时，要联想到结构型式；在看结构施工图时，要知道构件布置在建筑图中什么位置。

同时看图要有侧重，对钢筋工来说，就必须把结构平面布置图和构件详图看懂，才能正确地进行钢筋加工和安装。

二、怎样看结构平面图结构平面布置图主要是表示建筑物结构的平面布置情况。

一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。

基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。

考虑图面的布置，也可以将基础详图画在一张图纸上。

楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。

识图必须具备基本的识图知识。

如图幅、图标、比例、标高、轴线等是什么意思?图中各种代号表示什么?分别介绍如下：1．图幅。

将两种直径的纵筋相联，注写时将角部纵筋写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同时，须在
支座两边分别标注；当梁中间支座两边的上部纵筋相同时， 可仅在支座的一边标注配筋值，另一边省去不注。
例 6 25 4/2， 2 25+2 22
原位标注——梁下部纵筋
梁下部纵筋： 1． “/”分隔——当下部纵筋多于一排时，用斜
平法图集介绍
建筑结构施工图平面整体设计方法（简称平 法）表达形式，概括来讲，是把结构构件的 尺寸和配筋等，按照平面整体表示方法制图 规则，整体直接表达在各类构件的结构平面 布置图上，再与标准构造详图相配合，即构 成一套新型完整的结构设计。
平法图集介绍
陈青来教授首次提出来。 被国家科委列为《 “九五”国家级科技成果
集中 标注
原位标注
200 200 3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
梁钢筋的平面标注方法
● 梁的平面注写包括集中标注与原位标注 集中标注表达梁的通用数值 原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
2、梁截面尺寸：必注值
3、梁箍筋
5、梁侧面纵向构 造钢筋或受扭钢筋
4、梁上部贯 通筋或架立筋 根数：必注值
6、梁顶面标高高差：选注值
集中标注——梁编号
考核——讨论
JZL2(1A) KL7(3B)
集中标注——截面尺寸
梁截面尺寸，该项为必注值。 当为等截面梁时，用b×h表示； 当为竖向加腋梁时，用b×h GYC1×C2 表示，
重点推广计划》项目 建设部列为一九九六年科技成果重点推广项目。 96G101~11G101
