ca640车床拨叉83007课程设计说明书 (更正版)

拔叉ca6140车床831007课程设计摘要：I.引言- 介绍拔叉ca6140 车床831007 课程设计的背景和重要性II.拔叉ca6140 车床831007 的零件分析- 介绍拔叉ca6140 车床831007 的零件构成和功能- 对零件的工艺进行分析III.确定生产类型和毛坯- 确定拔叉ca6140 车床831007 的生产类型- 选择合适的毛坯材料IV.工艺规程设计- 选择定位基准- 制定工艺路线- 选择加工设备和工艺设备- 确定机械加工余量、工序尺寸及工时V.夹具设计- 设计拨叉831007 的夹具- 介绍夹具的设计方法和原理VI.总结- 概括拔叉ca6140 车床831007 课程设计的主要内容和成果正文：拔叉ca6140 车床831007 课程设计是一项重要的任务，它涉及到机械加工工艺和夹具设计等方面。

在完成这项任务时，我们需要对拔叉ca6140 车床831007 的零件进行分析，确定生产类型和毛坯，设计工艺规程和夹具，最后进行总结。

首先，我们需要对拔叉ca6140 车床831007 的零件进行分析。

拔叉ca6140 车床831007 是由若干个零件组成的，这些零件具有不同的功能和结构。

通过对这些零件的工艺进行分析，我们可以了解它们的加工难度和加工方法。

其次，我们需要确定拔叉ca6140 车床831007 的生产类型和毛坯。

生产类型是指产品的生产方式，它决定了产品的制造工艺和生产效率。

毛坯是指生产零件的初始材料，它对零件的加工质量和加工效率有重要影响。

接下来，我们需要设计拔叉ca6140 车床831007 的工艺规程。

工艺规程是指产品生产过程中所需的工艺步骤和工艺参数。

在设计工艺规程时，我们需要选择定位基准，制定工艺路线，选择加工设备和工艺设备，以及确定机械加工余量、工序尺寸及工时。

最后，我们需要设计拔叉831007 的夹具。

夹具是用于固定工件和刀具的工具，它对产品的加工质量和加工效率有重要影响。

拔叉ca6140车床831007课程设计拔叉CA6140车床831007课程设计一、引言在机械加工领域中，车床是一种常见且重要的设备。

本文将以拔叉CA6140车床831007课程设计为题，介绍其设计理念、工作原理以及设计过程中的关键要点。

二、设计理念拔叉CA6140车床831007是一种多功能的车床，其设计理念主要体现在以下几个方面：1. 高精度：车床的主要作用是进行精细加工，因此其设计目标是保证加工精度。

拔叉CA6140车床831007通过采用精密的导轨、主轴和刀架等部件，以及合理的结构设计，确保了加工的精度和稳定性。

2. 高效率：车床的设计还要考虑生产效率。

拔叉CA6140车床831007具备高速切削功能，能够快速完成工件的加工，提高生产效率。

3. 安全可靠：在设计过程中，拔叉CA6140车床831007考虑了安全性和可靠性。

采用了优质的材料和先进的制造工艺，确保了车床的稳定性和耐用性，同时还加入了各种安全保护装置，保障操作人员的安全。

三、工作原理拔叉CA6140车床831007的工作原理如下：1. 主轴转动：车床通过电机驱动主轴旋转，使工件在主轴上进行旋转。

2. 刀架移动：刀架可以在横向和纵向两个方向上进行移动，以实现不同方向的加工操作。

刀架的移动通过导轨和滑块实现。

3. 切削操作：在工件旋转的同时，刀架的移动使切削刀具与工件接触，进行切削操作。

切削刀具可以进行多种形式的切削，如外圆、内圆、端面等。

四、设计过程中的关键要点在拔叉CA6140车床831007的课程设计中，需要注意以下关键要点：1. 工件夹紧：在加工过程中，需要保证工件的稳定夹紧，以避免因工件松动而导致的加工误差。

2. 刀具选择：根据工件的材料和加工要求，选择合适的切削刀具，以获得理想的加工效果。

3. 加工参数设定：根据工件的要求和机床的性能，设定合适的加工参数，如切削速度、进给速度等，以获得理想的加工效果。

五、结论拔叉CA6140车床831007是一种多功能的车床，其设计理念主要体现在高精度、高效率和安全可靠等方面。

攀枝花学院学生课程设计题目：机械加工工艺及夹具设计学生姓名：马顺福学号：201310601089所在院（系）：________ 机械工程学院_____________ 专业：机械设计制造及其自动化班级：2013级先进制造班 ____________ 指导教师：杨光春职称: 教授2016年12月10日攀枝花学院教务处制攀枝花学院本科学生课程设计任务书题目拨叉加工工艺及夹具设讣课程设计（论文）指导教师成绩评定表在生产过程中，使生产对象（原材料，毛坯，零件或总成等）的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。

在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计算该工序的基本时间，辅助时间和工作地服务时间。

关键词工序，工艺，工步，加工余量，定位方案，夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc・ and call it the craft course・ In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cut ter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords： The process, worker one, worker^ s step , the surplus of processing, orient the scheme , clamp strength设计零件原图|丄|0侶卜|cuA乡a5b iCCA614O±材1： 1三定：?71Q5>1UU/弐^HT2(DS与冬矛农立犬三：飞4妖» ®I eiD.iaie（图1为CA6140车床拨叉831007的CAD图）图2（图2为CA6140车床拨叉831007的proe图）目录1、序言 (4)2、设计具体内容 (4)2.1、零件的作用 (4)2. 2、零件的工艺性分析 (4)2.3、工艺规程设计 (5)2.3、1、确定毛坯的制造形式 (5)2.3.2、基面的选择 (5)2. 3.3、制定工艺路线 (5)2. 3.4、选择加工设备和工艺设备 (7)2.4、机械加工余量、工序尺寸及毛坯尺寸的确定 (7)2、5、确定切削用量及基本工时83、夹具设计 (13)3.1、零设计任务 (13)3.2、确定毛坯的制造形式 (14)3.3、定位基准选择 (15)3.4、夹紧方案的选择 (15)3.5、定位误差分析 (15)3.6、夹具结构介绍 (15)4、参考文献 (15)1序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

一、确定零件的生产类型零件的年产纲领可按下式计算11N Qm b （+a%）(+%）----------（2-1） 式中 N ——零件的生产纲领（件/年） Q ——产品的年产量（台、辆/年）M ——每台（辆）产品中该零件的数量（件/台、辆） a%——备品率，一般取2%~4% b%——废品率，一般取0.3%~0.7%结合生产实际，备品率a%和废品率b%分别取2%和0.3%，则年产钢领 N=7500台/年×1件/年×（1+2%）×（1+0.3%）=7672.95件/年拨叉重量为1kg ，查表2-2知，拨叉属轻型零件；由表2-3知，该拨叉的生产类型为大批生产。

表2-2不同机械产品的零件质量型别表表2-3机械加工零件生产类型的划分二、确定零件的毛坯尺寸公差和机械加工余量1.按第五章第一节《铸件尺寸公差与机械加工余量（摘自GB/T6414-1999）》确定①求最大轮廓尺寸根据零件图计算轮廓尺寸，长l60mm，宽73mm，高50mm，故最大轮廓尺寸为l60mm。

②选取公差等级CT 由表2-8（1），铸造方法按机器造型、铸件材料按灰铸铁，得公差等级CT范围8～12级，取为10级。

③求铸件尺寸公差根据加工面的基本尺寸和铸件公差等级CT，查表2-8（3），其中公差带相对于基本尺寸按对称分布。

④求机械加工余量等级由表2-8（5），铸造方法按机器造型、铸件材料按灰铸铁，得机械加工余量等级范围E～G级，取为F级。

⑤求RMA（要求的机械加工余量）对所有加工表面取同一个数值，由表2-8（4）查最大轮廓尺寸为160mm、机械加工余量等级为F级，得RMA数值为1.5mm。

⑥求毛坯基本尺寸φ8孔和M8螺纹孔较小，铸成实心；拨插头上表面属单侧加工，应由式R=F+RMA+CT/2=50+1.5+2.8/2=52.9mmφ22孔属内腔加工，应由式R＝F-2RMA-CT/2＝22-2×1.5-2.4/217.8mm求出。

拨叉设计说明书 Document number：PBGCG-0857-BTDO-0089-PTT1998课程名称：机械制造工艺学题目：CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计学院机械制造及自动化工程学院学生姓名学号专业层次班级任课教师年月日目录4.夹具设计 (13)4. 2 问题的提出 (14)67CA6140车床拨叉（831005）机械加工工艺规程设计及夹具设计课程设计说明书摘要这次设计的是CA6140车床（831005）拨叉，包括零件图、毛坯图、装配图各一张，机械加工工序卡片一套以及课程设计说明书的编写。

首先我们要熟悉零件和了解其作用：它位于车床变速机构中，主要起换档作用。

然后，根据零件的性质和零件图上各端面的粗糙度确定毛坯的尺寸和械加工余量。

最后拟定拨差的工艺路线图，制定该工件的夹紧方案，画出夹具装配图。

通过这次课程设计，了解并认识一般机器零件的生产工艺过程，巩固和加深已学过的技术基础课和专业课的知识，理论联系实际，从中锻炼自己分析问题、解决问题的能力，为今后的工作打下一个良好的基础，并且为后续课程的学习打好基础。

关键词：机床拨叉；基准；工艺路线；工序；夹具设计1.零件工艺性分析零件的作用题目给定的零件是CA6140拨叉，它位于车床变速机构中，主要起换档，使尺寸精度要求很高，因主轴回转运动按照工作者的要求进行工作。

宽度为18+为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得mm的槽和滑移齿轮的配合精度要求很不到很高的位置精度。

所以，宽度为18+高。

零件的工艺分析该拨叉的全部技术要求列如下表:表由上表分析可知，可以加工拨叉右端面；然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。

再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。

零件的尺寸图拨叉831005的零件图如图所示。

目录1、零件的分析1.1零件的作用 (2)1.2零件的工艺分析 (2)2、工艺规程的设计2.1毛坯的制造形式 (2)2.2基准面的选择 (3)2.2.1粗基准的选择 (3)2.2.2精基准的选择 (3)2.3制定工艺路线 (3)2.4机械加工余量工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (5)3、绘制零件图和编制工艺卡3.1绘制零件图 (14)3.2编制工艺文件 (15)4、夹具设计4.1定位基准的选择 (16)4.2定位误差分析 (16)4.3夹具设计及操作的简要说明 (17)5、结论 (18)6、参考文献 (19)1.零件分析1.1 零件的作用题所给的是CA6140车床上的拨叉，它位于车床变速机构中，主要起换挡作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。

零件上方的Φ14mm的孔与操作机构相连，下方的Ф40mm的半孔则是用于与所控制齿轮所在的轴接触，通过上方的力拨动下方的齿轮变速，两零件铸造为一体，加工时分开。

1.2 零件的工艺分析CA6140车床上的拨叉共有两处加工表面。

其间有一定的位置要求，分述如下：1.2.1 以Ф14mm为中心的加工表面这一组加工表面包括：Ф14mm的孔，以及其上下表面。

1.2.2 以Ф40mm为中心的加工表面这一组加工表面包括：Ф40mm的孔，以及其上、下端面；这两组表面有一定的位置要求；（1）Ф40mm的孔的上、下表面与Ф40的孔的垂直度误差为0.15mm。

（2）Ф14mm的孔的上、下表面与Ф14的孔的垂直度误差为0.15mm。

（3）Ф40mm、Ф14mm的孔的上、下表面以及Ф40mm的孔的内表面的粗糙度误差为3.2um。

（4）Ф14mm的孔的内表面的粗糙度误差为3.2um，精度为IT7。

2. 工艺规程设计2.1 毛坯的制造形式零件材料为HT200，考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，选择铸件毛坯。

2.2 基准面的选择2.2.1 粗基准的选择对零件而言，尽可能选择不加工表面为粗基准，而对若干个不加工表面的工件，则应以与加工表面要求相对位置精度较高的不加工表面作粗基准，根据这个基准原则，现取Ф14mm的孔的不加工外轮廓表面作为粗基准，利用一组共两个短V形块支承两个Ф14mm孔的外轮廓作主要定位面，以消除3个自由度，再用一个支承板支撑在Ф72mm 的上表面，以消除3个自由度。

常熟理工学院工艺设计课程设计——CA6140车床拨叉831007学院名称：常熟理工学院专业：机械设计制造及其自动化班级：姓名：学号：指导教师姓名：指导教师职称：2012年06月目录一．零件的分析…………………………………………………………………………（一）零件的作用…………………………………………………………………………（二）零件的工艺分析…………………………………………………………………二．工艺规程设计（一）确定毛坯的制造形式……………………………………………………………（二）基面的选择………………………………………………………………………（三）制定工艺路线……………………………………………………………………（四）机械加工余量、工序尺寸及毛坯尺寸的确定………………………………（五）确定切削用量及基本工时设计总结……………………………………………………………………………………参考文献……………………………………………………………………………………一、零件的分析（一）零件的作用题目所给的零件是CA6140车床上的拨叉，他位于车床变速箱内。

主要作用是用于车床的变速起换档作用，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩。

零件上方的Ф40孔与操纵机构相连，二下方的Ф55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

两件零件铸为一体，加工时分开。

（二）零件的工艺分析需要加工的表面：零件的材料为HT200，灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1.以Ф22mm为中心的加工表面这一组加工表面包括：Ф22mm的孔，上下表面，孔壁上Ф8mm的锥孔，M8的螺纹孔。

2.以Ф55为中心的加工表面这一组加工表面包括: Ф55mm的孔及其上下表面。

3.加工表面之间的位置精度大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm，小头孔上端面与其中心线的垂直度误差为0.05mm。

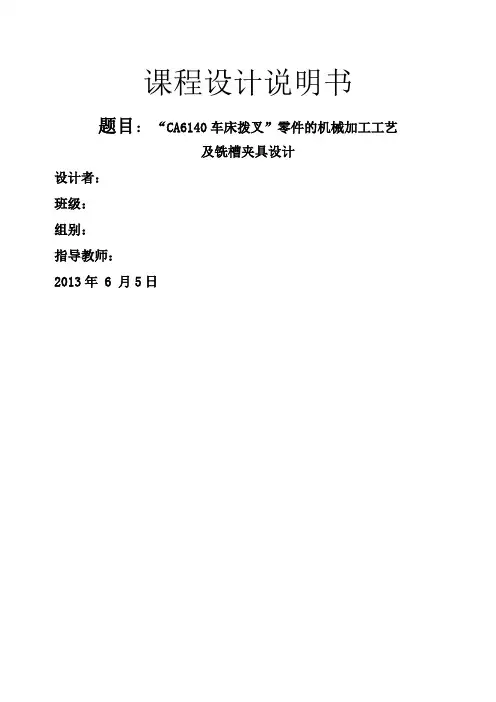

课程设计说明书题目：“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计设计者：班级：组别：指导教师：2013年 6 月5日目录一、序言 (2)二、设计题目 (2)三、设计内容 (2)四、工艺规程设计 (3)（一）拨叉的工艺分析及生产类型的确定 (3)（二）确定毛坯、绘制毛坯件图 (4)（三）拟定拨叉工艺路线 (6)（四）确定加工余量及工序尺寸 (9)（五）确定切削用量及时间定额 (10)五、夹具设计 (16)六、夹具设计中的特点 (20)七、总结 (20)八、参考文献 (20)一．序言机械制造工艺课程设计时在我们学习完了大学的全部基础课，技术基础课以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题坚决问题的能力，为今后参加祖国的四化建设打下一个良好的基础。

由于能力有限，设计尚有不足之处，恳请各位老师给予指导。

二．设计题目：设计“CA6140车床拨叉”零件的机械加工工艺及铣槽夹具设计三.设计内容：（1）零件--毛坯合图（2）机械加工工艺规程（3）夹具总装图、主要零件图（4）课程设计说明书拨叉得工艺分析及生产类型的确定某拨叉零件的零件图如下图所示：一、拨叉的用途题目给定的零件是CA6140拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作，获得所需的速度和扭矩的作用。

拨叉在改换档位时要承受弯曲应力和冲击载荷的作用，因此该零件应具有足够的强度、刚度和韧性，以适应拨叉的工作条件。

二、拨叉的工艺分析拨叉这个零件从零件图上可以看出，它一共有两组加工表面，而这二组加工表面之间有一定的位置要求，现将这二组加工表面分述如下：1．以?25mm 孔为中心的加工表面。

这一组加工表面包括：21.0025+φ的六齿花键孔及倒角，尺寸为80㎜与花键孔垂直的两端面，尺寸为11.0018+与花键孔垂直的通槽。

拨叉831007工艺设计说明书
拨叉831007 工艺设计说明书
拨叉831007 工艺设计说明书
江苏技术师范学院工艺设计课程设计说明书
课程设计与综合训练题目
设计“CA604拨叉831007”零件的机械加工工艺规则
第 1 章零件分析
1.1零件的作用
题目所给零件为CA6140车床的拨叉831007。

拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。

零件上方的φ22孔与操纵机构相连，而下方的φ55半孔则是用于与所控制齿轮所在的轴接触。

通过上方的力拨动下方的齿轮变速。

1.2设计任务
根据所给零件的尺寸和精度要求，查阅有关手册资料，应用所学机械制造技术和机械制造装备的相关知识，设计出零件合理的加工工艺过程，制成工艺流程卡片，并写出工艺设计的说明书。

具体内容如下：
1、零件图（如图1-1） 1张
2、毛坯图（如图1-2） 1张
3、机械加工工艺过程综合卡片 1份
4、课程设计说明书 1份
3。

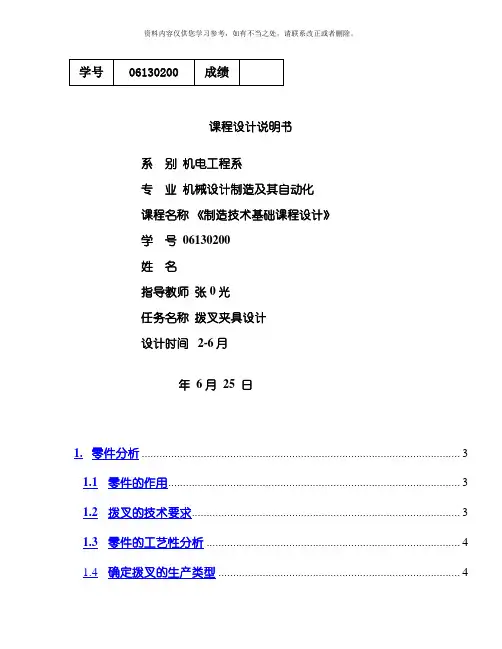

课程设计说明书系别机电工程系专业机械设计制造及其自动化课程名称《制造技术基础课程设计》学号 06130200姓名指导教师张0光任务名称拨叉夹具设计设计时间 2-6月年 6 月 25 日1.零件分析 (3)1.1零件的作用 (3)1.2拨叉的技术要求 (3)1.3零件的工艺性分析 (4)1.4确定拨叉的生产类型 (4)2.毛坯 (5)2.1.确定毛坯的成型方法 (5)2.2.铸件结构工艺性分析 (5)2.3.加工余量的确定 (5)2.4.毛坯图的绘制 (6)2.4.1.毛坯图的表示 (6)2.4.2.毛坯图的绘制方法 (6)3.拟定拨叉工艺路线 (7)3.1.粗基准的选择 (7)3.2.精基准的选择 (7)3.3.加工阶段的划分 (7)3.4.工序的集中与分散 (7)3.5.各表面加工方案的选择 (7)3.6.制定机械加工工艺路线 (8)4.夹具设计 (8)4.1.夹具设计任务 (8)4.2.夹具结构方案 (8)4.2.1.定位方案 (8)4.2.2.夹紧机构 (9)5.心得 (10)•零件分析•零件的作用CA6140车床的拨叉零件用在车床变速机构中, 如图1-1 。

主要起换档, 使主轴回转运动按照工作者的要求工作, 获得所需的速度和扭矩的作用。

拨叉经过叉轴孔φ25mm安装在变速叉轴上, 与操纵机构相连, 拨叉脚φ55mm半孔则是夹在双联变速齿轮的槽中, 当需要变速时, 操纵变速杆, 变速操纵机构经过拨叉头部的操纵槽带动拨叉与变速叉轴一起在变速箱中滑移, 拨叉脚拨动双联滑移齿轮在花键轴上滑动以改变档位, 从而改变车床主轴转速。

拨叉在换挡时要承受弯曲应力和冲击载荷的作用, 因此零件应具有足够的强度、刚度和韧性, 以适应拨叉的工作条件。

拨叉的主要表面为拨叉脚的两端面、变速叉轴孔φ25H7和操纵槽, 在设计工艺规程时应重点予以保证。

图1-1•拨叉的技术要求该拨叉的技术要求列于表1-1中表1-1•零件的工艺性分析分析拨叉零件图可知, 拨叉头部一段面和拨叉脚两端面在轴向方向上均高于相邻表面, 这样既减少了加工面积, 又提高了换挡时叉脚端面的接触刚度; φ25mm孔和φ55mm孔的端面均为平面, 能够防止加工过程中钻头钻偏, 以保证孔的加工精度; 另外, 该零件除主要工作表面外, 其余表面加工精度均较低, 经过铣削、钻削的一次加工就能够达到加工要求; 主要工作表面虽然加工精度相对较高, 但也能够在正常生产条件下, 采用较经济的方法保质保量地加工出来。
