LTE单验及常见问题分析
单验流程
功能验证
下载测试：测试前我们要找到小区的好点进行功能验证，好点的要求是 RSRP>=-75dBm，SINR>=25dB左右，下载速率要求D频段要达到80mbps以上我 们在实测过程要求测到85mbps以上。F频段要求达到60mbps以上。
上传测试：上传测试也要求在好点上进行验证，D、F频段都要求速率达到 8mbps以上。
单验流程
D频段：
编号 1
2
3
4
5 6 7
F频段：
编号 1
2
3
4
5 6 7
测试项 PING时延
FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
测试项 PING时延 FTP 下载均值 FTP 下载峰值 FTP 上传均值 FTP 上传峰值 Attach成功率 数据业务掉线率
项执行情况统计，实时监控测试执行情况。
Probe功能简介
• 3、工程参数管理 • 支持工程参数导入、导出、删除等操作。LTE工参表字段需要按照要
求设置。在此给出各网络制式工程参数的必选字段和可选字段。
• 4、测试地图管理 • 支持室外地图、室内地图、图层控制管理、显示图例配置等。
• 5、测试数据视图 • 实时监控测试数据，采用图表视图和列表视图混合的形式，更加直观
100%
0%
单验流程 • 测试截图下载、上传：
单验流程
测试前需要根据待测站点分布和当地情况选择合适的测试路线，路线选择原则如下： 测试路线尽量经过所有待测主服务小区的覆盖区域，尽可能跑全待测基站周围所有主要街道； 测试路线尽量考虑当地的行车习惯，减少过红绿灯时的等待时间。
下图是区域站点功能测试中选择测试路线的示意图：
LTE掉话问题分析及RRC连接重建触发原因
一、掉话问题两类
1、异常RRC connection Release,网络设备异常。
2、RRC重建失败。
二、掉话问题具体原因：
1、弱覆盖
2、干扰
3、切换失败，邻区参数配置不正确，目标小区工作不正常（传输误码，负荷高接纳拒绝）
4、邻区漏配，无法切换
5、越区覆盖，导致参考信号污染或邻区漏配引起切换掉话。
6、拥塞，引起多项指标恶化。
7、设备异常，终端或网络设备异常。
三、RRC重建立触发的原因有如下几种情况：
（1）UE检测到无线链路失败，主要包括：上下行RLC达到最大重传次数；上/下行失步，随机接入失败等原因
（2）切换失败（包括同系统、异系统切换）
如果切换失败，UE会发起RRC重建立请求，并将重建立原因封装在RRC重建立请求消息中。
（3）底层指示完整性保护失败
由于信令的完整性保护失败发生RRC重建立，例如UE和基站的加密以及完整性保护算法不一致，这类原因不常见，通常为终端的问题。
（4）RRC重配失败
RRC重配置的目的是修改RRC连接，在如下场景会发生RRC重配置：建立、修改或者释放无线承载时；执行切换时；建立、修改或释放测量配置等。
室分LTE故障指南(非告警、非配置类)初稿
室分LTE故障指南本文根据日常测试维护中遇到的室分LTE故障问题，主要对非告警，非数据配置类故障进行了分析，主要分为接入类故障和性能类故障。
重点对性能类故障进行了分析，分为单天馈速率不达标和双天馈速率不达标故障，给出了排查步骤及原因分析。
1．接入类故障接入类故障主要体现为CPE无法接入覆盖小区，或者接入小区错误，实际测试中主要原现象有RRU覆盖下无信号和PCI错误两种，下文将对这两类故障的原因进行分析并提出处理意见。
1.1 接入类故障原因分析现网导致接入类故障主要有以下两点：一、RRU覆盖下无信号1.故障现象CPE配置正确，在覆盖区域下无法搜索到小区信号2.原因分析1)厂家未更换合路器或者线路故障。
2)厂家反馈的覆盖区域错误。
3.处理手段1)厂家排查合路器更换及天馈线路问题。
2)厂家上站摸排RRU具体覆盖区域，建议后期对厂家摸排后提供的RRU级联及覆盖信息进行考核，要求厂家必须认真摸排。
二、BBU 、RRU连接混乱导致PCI错误1.故障现象测试时业务速率均正常，CPE上报PCI与规划不符2.原因分析厂家施工连接BBU、RRU时未按规划连接，造成实际覆盖区域与规划覆盖区域不符，导致测试时PCI错误，后期会影响到网络的切换指标。
3.处理手段厂家整改，严格按照方案连接BBU、RRU。
1.1 接入类故障案例2．性能类故障2.1单天馈速率不达标LTE单天馈室分站点现网时隙配置为3:1，特殊子帧配比为3:9:2，在该配置下使用CPE （Cat3）测试时，单用户下载平均速率应在38Mbps以上，上传平均速率在7Mbps以上。
下文将给出对单天馈速率不达标站点的排查步骤，并对现网影响单天馈速率的主要原因进行分析。
2.1.1单天馈速率不达标排查步骤2.1.2单天馈速率不达标原因分析现网导致单天馈速率不达标的原因主要有以下三点：一、天线口输出功率过高1.故障现象：下载业务速率不稳定，一定时间维持在60Mbps左右，一定时间维持在10~15Mbps，互相跳换。
无线网络规划-接入失败原因
LTE接入失败的原因及优化方法
对于LTE网络来说，在不同的接入阶段产生接入失败的常见 原因是有差异的。在问题排查过程中主要从以下6个方面进行。
（1）基站故障 对基站告警、各板件工作状态进行检查，如果存在明显影响业务的告
警，应及时处理告警，然后复测或者指标观察； 有时基站无告警，但基站工作状态异常，影响小区接入，此时一般为
任务4 接入问题分析
接入失败原因
LTE接入失败的原因及优化方法
开始
常见原因
LTE 接 入 优 化 分 析 思 路
UE搜网
正常
随机接入正常RR源自接入正常NAS、鉴权
正常
E-RAB建立
失败
1、覆盖差
2、终端不支持
3、SIM未开LTE功能
1、基站异常（RRU、板件故障等） 失败 2、功率参数、功控参数不合理
基站软件错误或者存在隐性故障，处理此类问题需要设备厂家研发部门的支 持，此类问题较少，但解决问题周期较长。
LTE接入失败的原因及优化方法
（2）无线环境差 无线环境差主要有弱覆盖、无主覆盖、干扰，现象就是RSRP差、SINR
差，直接影响是无法接入或者接入时延变长。优化方法参见路测优化章节。 （3）终端问题
LTE接入失败的原因及优化方法
（4）参数问题 功率参数、切换和重选参数对于接入也有影响，特别是在功率参
数方面。对于初始接入影响较大，例如：上下行功率不平衡造成终端 Preamble 的功率攀升不够，从而接入失败；重选参数设置不合理造成重选 时终端占用小区不合理导致接入失败。 （5）核心网问题
核心网问题会导致E-RAB异常、鉴权失败等，从而影响接入性能。 核心网问题一般为大面积接入问题或者一个号段问题，影响范围较大。如果 遇到大面积无法接入、鉴权失败，一般需要核心网进行trace或者健康检查。
LTE网络路测事件分析 ppt课件
16
3．切换命令 这里的切换命令是指带有 mobilityControlInfo的重配 置命令， mobilityControlInfo里包含 了目标小区的PCI、T304 等其他接入的所有配置。
17
4．目标小区接入 终端在目标小区使用源小区在切换命令中带的接入配置进行接入，终端反 馈重配置完成，标志切换结束。但实际上重配置完成消息在收到切换命令 后就已经组包完成并发送，在目标侧的随机接入可认为是由重配置完成消 息发起的目标侧随机接入过程。
5
RRC建立原因类型
NAS过程 Attach Tracking Area Update Detach
Service Request
RRC建立原因 MO-signalling MO-signalling MO-signalling MO-data（建立业务承载请求资源） MO-data（上行信令请求资源） MT-access（响应寻呼） MO-data（主叫CSFB） MT-access（被叫CSFB） Emergency（CSFB Emergency call）
呼叫类型 originating signalling originating signalling originating signalling originating calls originating calls terminating calls originating calls terminating calls
2．测量报告丢失分析 在LTE切换过程中，UE会根据 eNodeB下发的测量控制完成相
应的测量内容，并将测量结果 上报给eNodeB，但在UE上报测 量报告后，并不代表eNodeB就 一定收到或者eNodeB一定会处
理，那么这必将产生切换失败。 UE不断地上报测量报告，但在 eNodeB并未收到相应的内容， 最终导致链路释放。
LTE无线掉线率分析与优化
版本BUG 完保未过 网络异常
定时器设置不合理 过于苛刻导致
上行干扰 1 PUCCH Power差 2 RRU 上行干扰
下行干扰 无DCI0,SR发送最 大次数 UL_DATA
切换异常 1 邻区关系； 2 切换参数
RLC发送最大次数 后RLF
UL_DATA后随机接 入不成功,MSG1~4 转随机接入
前台掉线率统计方法
路测软件CNT掉线定义如下：
1 UE发送rrcConnectionReestablishmentRequest 但无对应的 rrcConnectionReestablishmentComplete消息； 2 出现rrcConnectionRelease消息，但不包括： 2.1系统间切换网络侧释放; 2.2用户未激活，网络侧释放资源情况(User Inactivity) 2.3 CSFB的网络侧释放
RRCConnectionRelease
3
4
ERAB异常释放
目前ERAB异常释放的原因有8种，MME异常释放因为未测试，暂未纳入统计 范畴；
E-RAB abnormal Release 1.Release by ENB due to HO Fail 2.Release by ENB due to Radio Link Failure 3.Release by ENB due to Reestablish Fail 4.Release by ENB due to Other Abnormal Reason 5.Release by ENB Through E-RAB Release Procedure due to Overload Control 6.Release by ENB Through E-RAB Release Procedure due to Cell Block Or Reset 7.Release by ENB Through E-RAB Release Procedure due to S1 Link Error
【问题】LTE的掉话原因分析及处理思路加精值得收藏
【关键字】问题LTE的掉话原因分析及处理思路LTE“掉话”是指UE异常退出RRC_CONNECTED状态导致的连接中断。
统计节点为“RrcConnctionReconfigurationComplete”消息正确达到网络侧开始，之后进行的各类业务，未正常释放的均计为“掉话”。
正常释放流程如下：一、外场常见掉话原因分析目前LTE常见掉话原因包括弱覆盖、越区覆盖、切换失败、邻区漏配、系统设备异常、干扰、拥塞等。
掉话原因1：弱覆盖现象:由于弱覆盖导致的掉话，通常有以下表现：1.掉话前服务小区的RSRP持续变差（低于弱覆盖标准，如小于-105dBm），同时服务小区的SINR也一起持续变差（小于0dB，甚至小于-3dB）。
2.掉话后可能会有一段时间（数秒至数分钟不等，取决于实际网络覆盖情况），UE无数据上报（类似于UE脱网）。
解决方案:要解决此类掉话，需要改善覆盖。
具体手段有：1.首先明确当前的弱覆盖区域由哪些扇区的信号覆盖。
2.根据网络拓扑结构和相关无线环境来确定最适合覆盖该区域的扇区，并加强它的覆盖。
如常用的天馈调整、站点建设等。
具体案例：对呼和浩特市大昭寺前街DT过程中占用到大昭寺华隆小区-FL_3小区，覆盖较差存在掉线风险。
通过调整PA：3→0，RS参考功率：13.4dB→15.2dB，覆盖改善，掉线风险大大降低。
掉话原因2：越区覆盖现象:在支持切换的移动通信网络中，由于无法精确控制无线信号的传播，因此或多或少都会存在越区覆盖的情况，导致“孤岛覆盖”无法与周边站点进行正常切换掉话，通常有以下表现：1.越区覆盖导致的“导频污染”。
在覆盖区内，没有稳定的强信号作为主服务小区。
服务小区信号的频繁变化，是导致掉话的一个主要原因。
2.越区覆盖对主服务小区的干扰（包括邻区漏配、越区信号的迅速变化等）。
在某些区域，主服务小区收到越区信号的干扰，最终导致掉话。
解决方案：1.越区覆盖的一般优化原则是：在区域中已有合理的稳定信号覆盖的情况下，尽可能的控制越区覆盖的信号。
LTE RRC连接重建问题处理
CIO设置不合理导致RRC连接重建问题处理【现象描述】进行TD-LTE网络DT测试过程中，车辆行至某两个小区边缘区域时，终端发起原因值为otherfailure的RRC重建，之前无RRC异常释放、RRC重建失败、切换失败等事件。
【原因分析】使用Assistant对测试Log进行分析，信令RRCReestablishAttempt原因值为otherfailure。
上图所示为RRC重建事件点，可看出重建发生在两小区边缘地带，不存在掉线等异常事件。
但此时主服务小区RSRP值为-69，而邻区RSRP值为-53，电平差值较大。
【分析流程】首先需要检查基站、传输等状态是否异常，排查基站、传输等问题后再进行分析。
整个切换过程异常情况我们分为几个阶段：测量报告发送后是否收到切换命令，收到重配命令后是否成功在目标测发送MSG1，成功发送MSG1之后是否正常收到MSG2；在某一环节出现问题我们可查询相应处理流程进行排查。
由于终端未收到切换命令，可能有两种情况：1、基站未收到测量报告（可通过后台信令跟踪检查）：检查覆盖点是否合理，主要是检查测量报告点的RSRP,SINR等覆盖情况，确认终端是否在小区边缘，或存在上行功率受限情况（根据下行终端估计的路损判断）。
如果是该情况，按照现场情况调整覆盖，及切换参数，解决异常情况2、基站收到了测量报告：2.1基站未向终端发送切换命令情况：（1）确认目标小区是否为漏配邻区（2）需要检查是否目标小区未向源小区发送切换响应，或者发送HANDOVER PREPARATION FAILUE信令，在这种情况下源小区也不会向终端发送切换命令。
2.1基站向终端发送切换命令情况：主要检查测量报告上报点的覆盖情况，是否为弱场，或强干扰区域，优先建议通过工程参数解决覆盖问题，若覆盖不易调整则通过调整切换参数优化具体分析流程图如下：图1 流程图【分析过程】根据Serving+nighboring Cell图中显示，虽然服务小RSRP值还处于正常水平，但此时邻区电平值已高于服务小区16dBm，服务小区RSRQ已降低到-20。
LTE网络优化分析报告
LTE网络优化分析报告一、引言LTE（Long Term Evolution）是第四代无线通信技术，具有高速率、低时延、分组交换以及平坦的IP体系等优势，已经成为全球主流的移动通信网络技术。
然而，在LTE网络部署和运营过程中，仍然面临一些网络质量问题和优化挑战。
本报告针对LTE网络的优化进行了深入分析和研究，总结出可行的优化方案和建议，以提升网络性能和用户体验。
二、网络问题分析1.LTE网络覆盖问题：在实际应用中，LTE网络的覆盖范围存在一定的限制，尤其是在室内和复杂地理环境下容易出现盲区和弱覆盖区域。
2.LTE网络干扰问题：不同频段之间和相邻基站之间的干扰是LTE网络中一个主要的质量问题。
另外，周围的信号干扰，如电力线干扰和室内杂散干扰也会影响网络性能。
3.LTE网络容量问题：随着用户数量和用户对数据流量需求的增加，LTE网络容量可能成为限制网络性能和用户满意度的一个瓶颈。
高速率用户和热点区域的需求更加迫切。
4.LTE网络切换问题：在LTE网络中，切换是保证用户业务连续性和网络质量的关键。
网络切换过程中可能存在瞬时中断和延迟等问题。
三、优化方案和建议1.LTE覆盖优化方案：-合理规划增加基站覆盖，特别是在人口密集区、室内和边缘区域等盲区和弱覆盖区域。
- 利用Sector Splitting和MIMO等技术，提升基站的覆盖范围和容量。
- 利用Femtocell和Picocell等微型基站技术，增强室内覆盖和边缘区域覆盖效果。
2.干扰优化方案：-通过频率选择、频率规划和功率分配等手段，减小同一频段或相邻基站之间的干扰。
-引入干扰消除和干扰对消等技术，减小外部信号和杂散的影响。
3.容量优化方案：-通过增加基站数量、增加信道带宽和将MIMO技术用于高容量覆盖区域，提升LTE网络的容量。
- 对于高速率用户和热点区域，可以采用Small Cell、Carrier Aggregation等技术，增加网络的处理能力。

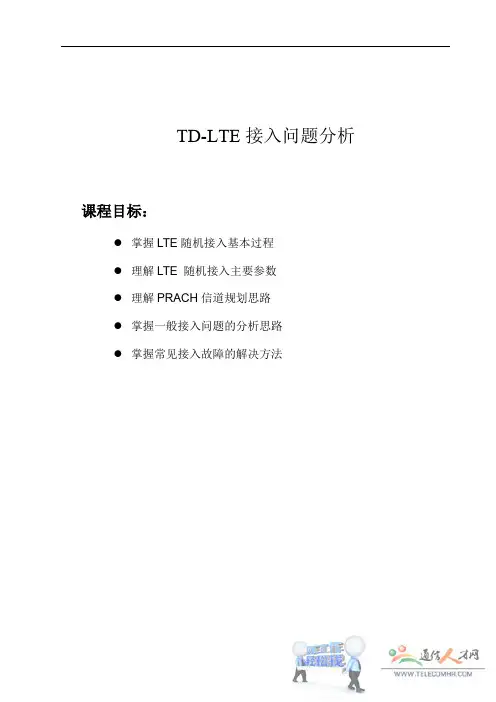

LO_NAST3037_C01_1 TD-LTE接入问题分析
TD-LTE接入问题分析课程目标：●掌握LTE随机接入基本过程●理解LTE随机接入主要参数●理解PRACH信道规划思路●掌握一般接入问题的分析思路●掌握常见接入故障的解决方法目录第1章初始接入概述 (1)1.1初始接入信令流程 (1)1.2随机接入信令IE查看 (3)第2章接通率分析思路 (6)2.1随机接入问题分析 (6)2.1.1MSG1发送后是否收到MSG2 (8)2.1.2MSG3是否发送成功 (9)2.1.3MSG4是否正确接收 (9)2.2鉴权、加密问题分析 (10)2.3E-RAB建立问题分析 (10)第3章接入问题案例解析 (11)3.1MSG1多次重发未响应 (11)3.1.1问题现象 (11)3.1.2问题分析和解决 (12)3.1.3总结 (16)3.2MSG4冲突检测定时器超时 (17)3.2.1问题现象 (17)3.2.2问题分析 (19)3.2.3解决方法和验证 (24)第I页图目录图1-1初始接入信令流程图 (1)图1-2SIB2rach_Config (3)图1-3SIB2Prach_Config (4)图1-4CNT中msg1截图 (5)图2-1接通率分析思路 (6)图2-2基于竞争的随机接入 (7)图2-3MSG1分析思路 (8)图2-4MSG4fail分析思路 (10)图3-1MSG1多次发送未响应 (11)图3-2MSG1无响应时的RSRP (12)图3-4msg4fail(QCAT) (19)图3-5msg4fail cause(QCAT) (20)图3-6正常起呼随机接入过程(QCAT) (20)图3-7正常起呼PDCCH decoding Result(QCAT) (21)图3-8正常起呼PDSCH统计(QCAT) (21)图3-9多次PDCCH未收到PDSCH(QCAT) (21)图3-10UE收到第一次PDCCH的解码(QCAT) (22)图3-11UE收到第二次PDCCH的解码(QCAT) (22)图3-12UE未收到PDSCH(QCAT) (23)图3-13UE未收到PDCCH的消息流程(QCAT) (23)图3-14UE未收到PDSCH(QCAT) (24)图3-15第一次msg4fail，随机接入重发后接入成功(QCAT) (24)图3-16随机接入重发后收到PDSCH(QCAT) (25)图3-17第二次msg4fail，随机接入重发后接入成功(QCAT) (25)第II页表目录表3-1修改PRACH检测门限后的接通率 (12)表3-2短呼接通率统计 (17)表3-3未接通呼叫分析 (18)表3-4解码重传PDCCH的MCS为29 (22)第III页第1章初始接入概述在TD-LTE系统中，处于Inactive状态或IDLE状态的UE通过发起attach request或Service Request触发初始随机接入，建立RRC连接，再通过初始直传建立传输NAS消息的信令连接，最后建立E-RAB。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、无线接通率指标无线接通率=RRC连接建立成功率*E-RAB建立成功率=(RRC连接建立完成次数/RRC连接请求次数（不包括重发）)*E-RAB建立成功总次数/E-RAB建立尝试总次数*100%1.1、RRC连接建立成功率RRCSetupSuccessRate=（L.RRC.ConnReq.Succ）/(L.RRC.ConnReq.Att)*100%页脚内容1话统统计方法：RRC建立统计点【A点】（1）指标L.RRC.ConnReq.Att加1，不统计重发的次数。
Case1：eNB下发RRC_Conn_Setup消息后，在T300定时器超时前，收到相同的UeID发起的RRC_Conn_Req （Setup丢失，UE MAC冲突解决定时器超时后重发RRC_Conn_Req，UeID不变），记为一次重发RRC_Conn_Req 消息。
Case2：T300超时后，UE仍未收到RRC_Conn_Setup，UE重新搜网，发起初始接入，UeID是取0~239的随机值或上层下发的TMSI。
eNB侧记为新的一次初始接入，L.RRC.ConnReq.Att加1。
Case3：发起Attach后会启动T3410定时器。
如果UE发出RRC_Conn_Setup_Cmp后，ENB没有收到，UE会页脚内容2在定时器超时后重新发起Attach，ENB侧记为新的一次初始接入；RRC_Conn_Setup_Cmp丢失不会触发重建，发起重建的前提是安全已经激活。
（2）如果RRC Connection Request消息信元Establishment Cause为“emergency”，指标L.RRC.ConnReq.Att.Emc 加1。
（3）如果RRC Connection Request消息信元Establishment Cause为“highPriorityAccess”，指标L.RRC.ConnReq.Att.HighPri加1。
（4）如果RRC Connection Request消息信元Establishment Cause为“mt-Access”，指标L.RRC.ConnReq.Att.Mt 加1。
（5）如果RRC Connection Request消息信元Establishment Cause为“mo-Singnalling”，指标L.RRC.ConnReq.Att.MoSig加1。
（6）如果RRC Connection Request消息信元Establishment Cause为“mo-Data”，指标L.RRC.ConnReq.Att.MoData 加1。
【B点】当eNodeB下小区接收到UE发送的RRC Connection Request消息并下发RRC Connection Setup消息给UE时，指标L.RRC.ConnSetup加1。
【C点】当eNodeB收到UE返回的RRC Connection Setup Complete消息时统计相应指标，L.RRC.ConnReq.Succ加1。
1.2 、ERAB建立成功率ErabSetupSuccessRate=（L.E-RAB.SuccEst）/(L.E-RAB.AttEst)*100%页脚内容3话统统计方法：页脚内容4图4如上图中A点所示，当eNodeB收到来自MME的E-RAB SETUP REQUEST或者INITIAL CONTEXT SETUP REQUEST（初始上下文设置请求）消息时统计该指标。
如果E-RAB SETUP REQUEST或者INITIAL CONTEXT SETUP REQUEST消息中要求同时建立多个E-RAB，则相应指标按各个业务的QCI分别进行累加。
2、接入性能优化流程接入失败通常有三大类原因：无线侧参数配置问题、信道环境影响以及核心网侧配置问题。
因此无线接通率优化流程可以按以下步骤进行：（1）通过话统分析是否出现接入成功率低的问题，当前RRC\eRAB接通率指标一般为98%，也可根据对接入成功率指标的特殊要求启动问题定位。
（2）确认是否全网指标恶化，如果是全网指标恶化，需要检查操作，告警，是否存在网络变动和升级行为。
检查无线侧以及核心网侧参数配置是否合理，如定时器T300、T302、T3410，以及参数小区接入禁止、小区最小接入电平、IPPATH、Ncs等。
（3）如果是部分站点指标恶化，影响全网指标，需要找出TOP站点。
（4）查询RRC连接建立和ERAB建立成功率最低的TOP10站点和TOP时间段。
页脚内容5（5）查看TOP站点告警，检查单板状态，RRU状态，小区状态，OM操作，配置是否异常。
（6）针对TOP站点进行针对性的标准信令跟踪、干扰检测进行分析。
（7）如果标准信令和干扰检测无异常，将一键式日志，标口跟踪，干扰检测结果返回给厂家技术人员分析。
接入问题优化流程图如下图所示：接入问题优化流程图页脚内容63、接入问题排查分析3.1、E_NB配置问题排查PDCCH符号数配置问题测试局点为了尽可能提高下行吞吐率，PDCCH通常固定1符号，但在20M带宽以下，可能出现无法接入的问题。
5M小区，PDCCH固定1符号，总共能使用的CCE个数为3，由于CCE资源受限接入不了。
10M小区，PDCCH固定1符号，总共能使用的CCE个数为8个，受上下行配比约束，下行最多能用5个，而10M小区公共信令的聚合级别为8，需要8个，因此CCE资源受限所以接入不了。
15M小区，PDCCH固定1符号，总共能使用的CCE个数为12，受上下行配比约束，下行最多能用8个，PDCCH功控开关关闭时可以接入。
PDCCH符号数配置IPPATH配置问题页脚内容7基站在完成了安全的配置与UE能力的获取后并向小区申请资源,会向TRM申请GTPU资源,如果申请资源失败则会向核心网返回初始上下文建立失败响应INIT_CONTEXT_SETUP_FAIL；原因值填写transport resource：unavailable(0)；如下图所示在这种情况下,对照开站summary首先查看一下MML中的IPPATH是否配置正确,如果已经配置正确,则查看请初始上下文建立请求消息(INIT_CONTEXT_SETUP_REQ消息)中transportlayeraddress的信元值是否为配置的IPPATH值,如果不一样则需要确认一下是我们配置错误还是核心网填写错误。
同时查看路由信息配置是否正确，如果IPPATH正确，但路由错误，同样会出现传输资源不可用的错误信息。
如果以上都不符合则需要把IFTS打开,将跟踪发给厂家技术人员来确认问题的原因。
页脚内容8初始上下文建立请求消息信令3.2、top小区分析处理3.2.1、TOP小区筛选通过U2000导出全网每日话统文件，按照（L.RRC.ConnReq.Att-L.RRC.ConnReq.Succ）次数从高到低排序，结合接入成功率，选出TOP10站点接入成功率低的小区。
按照（L.E-RAB.AttEst-L.E-RAB.SuccEst）次数从高到低排序，结合ERAB建立成功率选出TOP10 ERAB建立成功率低的站点。
目前TOP小区提取暂按以下方式操作：①RRC请求次数大于50次②接通率小于98%。
③在一周之类重复出现2次以上的小区。
若前三种无法提取出TOP小区，可按RRC，ERAB建立失败次数,分开求和后降序排列筛选RRC和ERAB页脚内容9建立失败的TOP小区。
3.2.2、TOP小区状态检查检查TOP小区的状态是否正常，可以在U2000上，通过MML命令“DSP CELL”能查看到小区的总体信息。
如果小区状态显示不是“正常”，可以按如下方法进行简单排查：如果存在S1链路异常告警，请检查S1链路配置是否正确。
如果存在RSSI/RSRP通道不平衡，需要检查天馈互调干扰，如果存在驻波告警，需要通过DSP TXBRANCH，DSP RXBRANCH查看RRU发射和接收通道状态。
如果存在小区不可用告警，需要返回主控和基带板一键式日志。
3.2.3、TOP小区指标分析通过话统可以得出TOP小区原因分布，TOP小区中RRC和ERAB建立失败次数原因值说明：①对小区RRC建立失败次数：资源分配失败而导致RRC连接建立失败的次数，指标ID：1526727083；重点关注top资源是否足够，包括top用户数，传输、PRB等；UE无应答而导致RRC连接建立失败的次数，指标ID：1526727084；关注质差、干扰、无线环境等；小区发送RRC Connection Reject消息次数，指标ID：1526728269；关注传输问题、是否拥塞、干扰；页脚内容10因为SRS资源分配失败而导致RRC连接建立失败的次数，指标ID：1526728485；重点关注SRS带宽、配置指示、配置方式、SRS ACK/NACK设置是否合理等；因为PUCCH资源分配失败而导致RRC连接建立失败的次数，指标ID：1526728486；关注PUCCH信道相关参数设置是否合理，CQI RB数配置是否合理等；流控导致的RRC Connection Request 消息丢弃次数，指标ID：1526728489；关注拥塞，业务流控相关参数是否设置正确等；流控导致的发送RRC Connection Reject消息次数，指标ID：1526728490；关注拥塞，业务流控相关参数是否设置正确等；②对小区E-RAB建立失败次数：因未收到UE响应而导致E-RAB建立失败的次数，指标ID：1526726717；处理建议：需排查覆盖，干扰，质差，ENODEB参数设置错误，终端及用户行为异常等原因。
核心网问题导致E-RAB建立失败次数，指标ID：1526728276；处理建议：需跟踪信令，排查核心网问题（EPC参数设置,TAC码设置的一致性，对用户开卡限制，硬件故障方面排查）；传输层问题导致E-RAB建立失败次数，指标ID：1526728277；处理建议：需查询传输是否有故障，高误码，闪断，传输侧参数设置问题。
无线层问题导致E-RAB建立失败次数，指标ID：1526728278；处理建议：处理建议：需排查覆盖，干扰，质差，ENODEB参数设置错误，终端及用户行为异常等原因。
无线资源不足导致E-RAB建立失败次数，指标ID：1526728279；处理建议：1、排查TOP 小区资源是否足够，是否故障引起，若存在资源不足问题，可考虑参数调整，流量均衡（小区选择，重选和切换类参数）；2、结合现场调整天馈，流量均衡；3、热点区域，增补基站等；页脚内容11安全模式配置失败导致E-RAB建立失败次数，指标ID：1526728280；处理建议：需排查覆盖，干扰，质差，ENODEB参数设置错误，终端及用户行为异常等原因。
