明渠流量计原理明渠流量计又称明渠槽流量计，是一种用于测量自由水面流量的流量计。
该流量计的原理是基于法国工程师克拉皮伦（Maurice Bousinesq）在1877年提出的拉平比底流量公式（Bousinesq formula）。
拉平比底流量公式是一种计算自由水面流量的公式，其中自由水面指的是河流、湖泊、海洋等水体的水面。
该公式的表达式为：Q = K * B * h^(2/3) * i^(1/2)其中，Q是流量，单位为立方米每秒（m^3/s）；K是拉平比底系数，其数值一般在0.5~0.7之间；B是明渠底宽，单位为米（m）；h是明渠水深，单位为米（m）；i是明渠水面纵坡，也称为水线坡度，单位为米每千米（m/km）。
可以看出，拉平比底流量公式只需要测量水深和水面纵坡即可计算流量，非常方便。
但是，在实际应用中，水面纵坡往往较难测量，因此需要采用其他方法来代替。
明渠流量计就是一种通过测量水位差来代替水面纵坡，从而计算流量的流量计。
该流量计的基本构造是将一条长方形的水槽嵌入到明渠中，水槽两端分别用闸门或挡板控制水位差，从而测量流量。
具体工作原理如下：1. 安装：将明渠流量计放置于明渠内，并固定好位置，确保稳定不动。
2. 调节：通过调节两端的闸门或挡板，使得水流通过明渠流量计时，水位差尽可能的大。
3. 测量：通过水位计或液压计等仪器测量两端水位的高度差，计算出水位差。
4. 计算：利用拉平比底流量公式，结合明渠底宽、水深等参数，计算出流量。
需要注意的是，明渠流量计的准确度依赖于水位差的测量精度和闸门或挡板的精准控制。
在实际应用中，应该对每个流量计的参数进行校准，确保测量结果的准确性。
另外，由于该流量计需要安装在明渠中，因此在施工过程中应该特别注意安全。

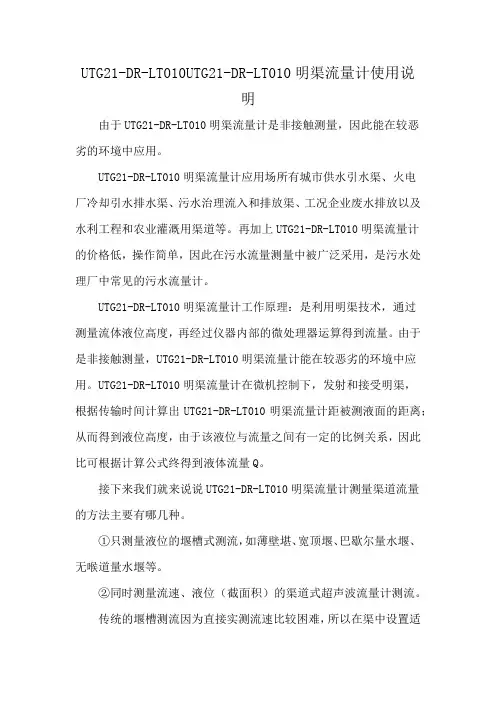

UTG21-DR-LT010UTG21-DR-LT010明渠流量计使用说
明
由于UTG21-DR-LT010明渠流量计是非接触测量，因此能在较恶
劣的环境中应用。
UTG21-DR-LT010明渠流量计应用场所有城市供水引水渠、火电
厂冷却引水排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。
再加上UTG21-DR-LT010明渠流量计
的价格低，操作简单，因此在污水流量测量中被广泛采用，是污水处理厂中常见的污水流量计。
UTG21-DR-LT010明渠流量计工作原理：是利用明渠技术，通过
测量流体液位高度，再经过仪器内部的微处理器运算得到流量。
由于是非接触测量，UTG21-DR-LT010明渠流量计能在较恶劣的环境中应用。
UTG21-DR-LT010明渠流量计在微机控制下，发射和接受明渠，
根据传输时间计算出UTG21-DR-LT010明渠流量计距被测液面的距离；从而得到液位高度，由于该液位与流量之间有一定的比例关系，因此比可根据计算公式终得到液体流量Q。
接下来我们就来说说UTG21-DR-LT010明渠流量计测量渠道流量
的方法主要有哪几种。
①只测量液位的堰槽式测流，如薄壁堪、宽顶堰、巴歇尔量水堰、无喉道量水堰等。
②同时测量流速、液位（截面积）的渠道式超声波流量计测流。
传统的堰槽测流因为直接实测流速比较困难，所以在渠中设置适
当的标准堰或槽来进行测量。
这种测量方法只需在一定位置测出液位即可计算出流量。
UTG21-DR-LT010明渠流量计测量因为液位与堰或槽所流出的液体体积流量成函数关系，因此通过相应计算公式，就能算出液体的瞬时和累积流量。
超声波明渠流量计使用说明书超声波明渠流量计简易操作说明中文显示界面 英文显示界面1、按键功能 面板上有三个按键，通过这三个按键可对仪表进行调试。
调试后液晶屏幕上显示测量值。
SET 键 键◇进入菜单项 ◇移动光标◇确认菜单项 ◇选择菜单项◇确认参数修改 ◇参数修改2、仪表通电显示后，按设置键（SET ）进入一级菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见附表三菜单结构图。
（探头高度为探头发射面到堰槽流水口的距离）4、标定“4mA 流量值”和“20mA 流量值”4mA 流量值：瞬时流量等于这个值时输出4mA.20mA 流量值：瞬时流量等于这个值时输出20mA.“4mA 流量值”和“20mA 流量值”在菜单中的位置见附表二菜单结构图。
5、选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。
最大流量小于40升/秒（144吨/小时）建议使用直角三角堰；大于40升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于40升/秒建议使用矩形堰。
使用仪表测量时要先标定参考零点，参考零点为探头到堰槽水位零点的距离。
（本仪表默认选择巴歇尔槽）①三角堰使用三角堰，可以在菜单“9堰槽类型”→“1三角堰”→“1 工作状态”项选择“开启”，“2 三角堰角度”选择实际角度仪表就可以根据水位自动算出水位对应的流量。
②矩形堰使用矩形堰，可以在菜单“9堰槽类型”→“2 矩形堰”→“1工作状态”项选择“开启”，并且在“2 标准渠道”中选择“0.25米、0.50米、0.75米、1.00米、非标渠道”，仪表就可以根据水位自动算出水位对应的流量。
③梯形堰使用梯形堰，可以在菜单“9堰槽类型”→“3 梯形堰”→“1工作状态”项选择“开启”，并且在“2 堰槛宽B”中输入实际实际渠道的堰槛宽，仪表就可以根据水位自动算出水位对应的流量。
④巴歇尔槽使用巴歇尔槽，可以在菜单“9堰槽类型”→“4 巴歇尔槽”→“1工作状态”项选择“开启”，巴歇尔槽流量公式：Q=Cha n。

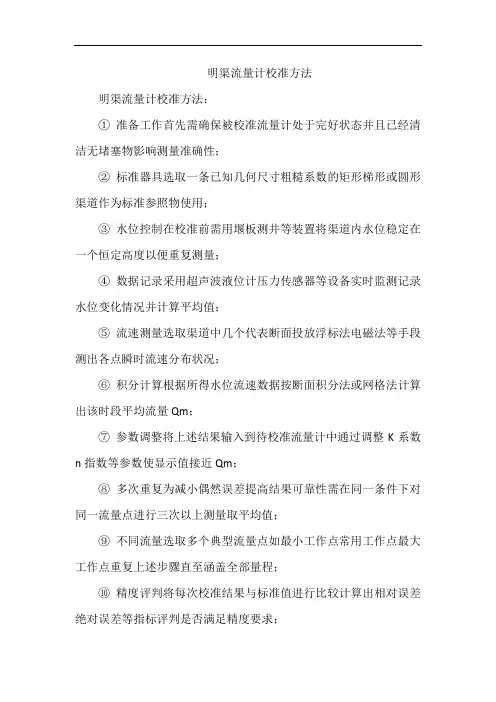

明渠流量计校准方法
明渠流量计校准方法：
①准备工作首先需确保被校准流量计处于完好状态并且已经清洁无堵塞物影响测量准确性；
②标准器具选取一条已知几何尺寸粗糙系数的矩形梯形或圆形渠道作为标准参照物使用；
③水位控制在校准前需用堰板测井等装置将渠道内水位稳定在一个恒定高度以便重复测量；
④数据记录采用超声波液位计压力传感器等设备实时监测记录水位变化情况并计算平均值；
⑤流速测量选取渠道中几个代表断面投放浮标法电磁法等手段测出各点瞬时流速分布状况；
⑥积分计算根据所得水位流速数据按断面积分法或网格法计算出该时段平均流量Qm；
⑦参数调整将上述结果输入到待校准流量计中通过调整K系数n指数等参数使显示值接近Qm；
⑧多次重复为减小偶然误差提高结果可靠性需在同一条件下对同一流量点进行三次以上测量取平均值；
⑨不同流量选取多个典型流量点如最小工作点常用工作点最大工作点重复上述步骤直至涵盖全部量程；
⑩精度评判将每次校准结果与标准值进行比较计算出相对误差绝对误差等指标评判是否满足精度要求；
⑪记录报告将此次校准全过程详细记录在案包括使用仪器操作步骤环境条件出现的问题解决方案等；
⑫定期复查由于磨损老化等原因流量计性能会随时间变化因此需制定定期校准计划确保其始终处于最佳状态。

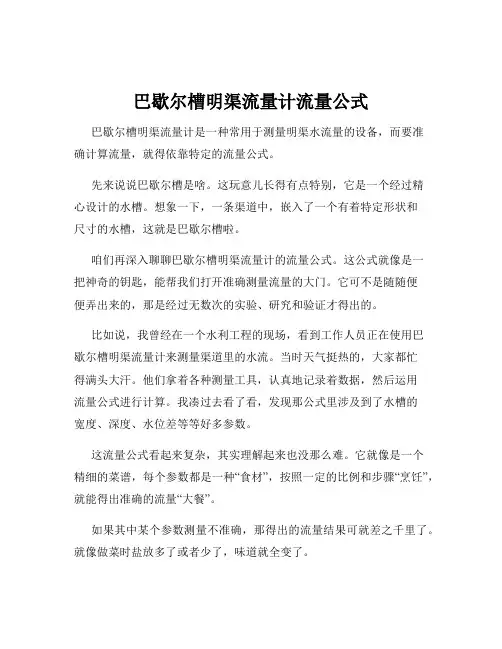

巴歇尔槽明渠流量计流量公式巴歇尔槽明渠流量计是一种常用于测量明渠水流量的设备，而要准确计算流量，就得依靠特定的流量公式。
先来说说巴歇尔槽是啥。
这玩意儿长得有点特别，它是一个经过精心设计的水槽。
想象一下，一条渠道中，嵌入了一个有着特定形状和尺寸的水槽，这就是巴歇尔槽啦。
咱们再深入聊聊巴歇尔槽明渠流量计的流量公式。
这公式就像是一把神奇的钥匙，能帮我们打开准确测量流量的大门。
它可不是随随便便弄出来的，那是经过无数次的实验、研究和验证才得出的。
比如说，我曾经在一个水利工程的现场，看到工作人员正在使用巴歇尔槽明渠流量计来测量渠道里的水流。
当时天气挺热的，大家都忙得满头大汗。
他们拿着各种测量工具，认真地记录着数据，然后运用流量公式进行计算。
我凑过去看了看，发现那公式里涉及到了水槽的宽度、深度、水位差等等好多参数。
这流量公式看起来复杂，其实理解起来也没那么难。
它就像是一个精细的菜谱，每个参数都是一种“食材”，按照一定的比例和步骤“烹饪”，就能得出准确的流量“大餐”。
如果其中某个参数测量不准确，那得出的流量结果可就差之千里了。
就像做菜时盐放多了或者少了，味道就全变了。
而且，在实际应用中，还得考虑水流的速度、水质的情况，甚至是周围环境的影响。
比如说，如果水流中夹杂着大量的泥沙，那对测量结果也会有影响。
巴歇尔槽明渠流量计流量公式的应用范围那也是相当广泛的。
不管是农田灌溉的渠道，还是城市的排水系统，甚至是一些工业用水的排放监测，都能看到它的身影。
总的来说，巴歇尔槽明渠流量计流量公式虽然有点复杂，但只要我们认真测量参数，准确运用公式，就能得到可靠的流量数据，为水资源的管理和利用提供有力的支持。
就像我们认真对待生活中的每一个细节，就能收获美好的成果一样。
希望通过这篇文章，能让您对巴歇尔槽明渠流量计流量公式有更清楚的认识。
ＴＤＳ－１００ＭＱ型明渠流量计使用说明书唐山海峰仪器仪表有限责任公司1目 录一、特点特点特点 ................................................................................................ 3 二、用途用途用途 ................................................................................................ 3 三、仪表的组成及外形尺寸仪表的组成及外形尺寸仪表的组成及外形尺寸 ........................................................................ 4 1、仪表的组成 .................................................................................... 4 2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)四、主要技术指标及技术参数主要技术指标及技术参数主要技术指标及技术参数 …………………………………………………………… 5 五、仪表的工作原理仪表的工作原理仪表的工作原理 ……………………………………………………………………… 6 1、量水堰槽的测流量原理 …………………………………………………………… 6 2、超声波测液位原理 ………………………………………………………………… 6 3、仪表的工作原理 …………………………………………………………………… 7 六、安装方法安装方法安装方法.......................................................................................... 8 1、安装量水堰槽 ................................................................................. 8 2、安装探头 (8)3、安装仪表 …………………………………………………………………………… 94、设置参数 …………………………………………………………………………… 9 七、关于仪表显示的说明关于仪表显示的说明关于仪表显示的说明 ………………………………………………………………… 9 1、实时数据页面 ……………………………………………………………………… 9 2、信号图形页面 ……………………………………………………………………… 10 3、查看历史记录 ……………………………………………………………………… 10 八、量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考............................................................ 12 1 、直角三角堰 ................................................................................. 12 2 、矩形堰 (13)3 、巴歇尔槽 (15)九、仪表的接线仪表的接线仪表的接线 …………………………………………………………………………… 17 十、使用按键设置仪表的参数使用按键设置仪表的参数使用按键设置仪表的参数 …………………………………………………………… 17 1 、设置参数时的按键 ……………………………………………………………… 17 2 、仪表的参数表 …………………………………………………………………… 18 十一 、使用说明使用说明使用说明 ....................................................................................... 19 1 、液位校准 .................................................................................... 19 2 、日历钟校准 (20)附录一附录一、巴歇尔槽构造尺寸 (21)附录二、巴歇尔槽水位-流量公式 (22)附录二附录三、安装记录表 (23)附录三安装示例一、在污水井内使用三角堰 (24)安装示例一安装示例二、使用静水井可以提高测量精度 (25)安装示例二2TDS-100MQ超声波明渠流量计用于测污水流量: 3一、特点特点特点* 采用数字化信号处理技术，适合恶劣环境的应用。
时差法超声波明渠流量计注意事项
时差法超声波明渠流量计是一种常用于测量河流、渠道等开放
水体流量的设备。
在使用时，需要注意以下几个方面：
1. 安装位置选择，时差法超声波明渠流量计的准确性和稳定性
受到安装位置的影响，因此在安装时需要选择一个水流稳定、无明
显涡流和波动的位置，以确保测量的准确性。
2. 渠道准备，在安装时需要确保测量的渠道或河流的几何形状
和底部材质符合仪器的要求，以保证超声波的传播和反射符合设计
要求。
3. 温度和压力补偿，时差法超声波明渠流量计在测量时需要考
虑水温和压力对声速的影响，因此需要进行相应的温度和压力补偿，以确保测量的准确性。
4. 环境影响，周围环境的噪声和干扰会影响超声波的传播和接收，因此需要在安装时考虑周围环境的影响，并采取相应的措施进
行干扰抑制。
5. 定期校准和维护，时差法超声波明渠流量计作为精密仪器，需要定期进行校准和维护，以确保测量的准确性和稳定性。
综上所述，使用时差法超声波明渠流量计需要注意安装位置选择、渠道准备、温度和压力补偿、环境影响和定期校准和维护等方面，以确保测量的准确性和可靠性。
超声波明渠流量计基本原理
超声波明渠流量计是一种非接触式的流量计量装置，它利用超声波的多普勒效应来测量水流速度和流量。
以下是超声波明渠流量计的基本原理：
1. 测量水流速度
超声波明渠流量计采用多普勒超声波技术，通过向水流发射超声波，并测量回波中的多普勒频移，可以计算出水流速度。
多普勒频移与水流速度成正比，因此可以通过测量多普勒频移来计算出水流速度。
2. 测量流量
超声波明渠流量计通过测量水流速度和渠道的横截面积来计算
流量。
流量等于水流速度乘以渠道横截面积。
因此，只要测量出水流速度和渠道横截面积，就可以计算出流量。
3. 标定
超声波明渠流量计需要进行标定才能准确测量流量。
标定可以通过将已知流量通过流量计进行测量，并记录测量值来完成。
然后可以通过比较测量值和已知流量的比值来计算出流量计的准确度，从而进行标定。
4. 解决不准确问题
如果超声波明渠流量计测量值不准确，可以通过调整参数来解决。
例如，可以调整流量计的灵敏度、流量计的测量范围等参数。
此外，可以利用流量计的密码进入菜单，进行更加精细的调整和设置。
总之，超声波明渠流量计是一种高效、准确、非接触式的流量计
量装置。
超声波明渠流量计工作原理超声波明渠流量计是一种测量明渠水流的设备，它利用超声波技术来测量水流速度和流量。
在水流经过超声波传感器时，超声波会被反射回来，通过计算反射超声波的时间差和传感器之间的距离，可以测量水流速度。
随着水流速度的变化，反射超声波的时间差也会发生变化，从而实现对水流速度和流量的测量。
1.超声波传感器的发射和接收超声波传感器通常由发射器和接收器两部分组成，发射器会发出超声波信号，而接收器会接收反射回来的信号。
当超声波遇到物体时，会被反射并返回传感器，由此可以推算出物体的距离、大小和形状等信息。
2.测量水流速度3.计算流量通过测量水流速度，我们还能够计算出水流的流量。
在超声波明渠流量计中，会使用流量公式Q=Av来计算水流量，其中Q表示流量，A表示流量截面积，v表示流速。
流量截面积可以通过测量明渠断面的宽度和深度来确定，流速则可以通过超声波传感器测量得到。
在测量了水流量截面和水流速度之后，就可以计算出明渠中的水流量。
总结超声波明渠流量计由于其精度高、实时性强等优势，已经成为了测量明渠水流的主流设备。
它广泛应用于水利、水电、城市供水等领域，不仅可以用于实时监测水位、流速和流量，还可以用于排洪调度、水资源管理、水文预报等方面。
本文将进一步介绍超声波明渠流量计的应用领域和注意事项。
一、应用领域1.水利工程超声波明渠流量计在水利工程中的应用越来越广泛，可以用于测量各种类型的堤坝、工业渠道、河口等水体的流量。
尤其是在水利工程中的水位管理，它能够实时监测水位的变化，提供技术支持，进而调整水位、维护水土环境，从而达到更好的水资源管理。
水电站是应用超声波明渠流量计的重要领域之一。
水电站必须准确地测量水流流量，以便更好地掌握水能的输出。
超声波明渠流量计在水电站的改进中得到了广泛应用，优化了水力发电的效率。
3.城市供水城市供水是人民日常生活中重要的问题，而超声波明渠流量计在城市供水中也有着广泛的应用。
使用超声波明渠流量计对水位和流量进行实时监测，可以帮助监测水源的质量和水流动态，有效地提供供需并用的水资源。
明渠流量的测量方法为了保障灌溉和排洪工程的稳定运行，需要定期进行明渠流量的测量。
明渠流量是指水在开放式的渠道中流经某一点的体积流量，通常以立方米每秒（m³/s）为单位。
下面介绍几种常用的明渠流量测量方法和注意事项。
1. 螺旋流量计法螺旋流量计是一种流量测量装置，主要由螺旋叶轮和转速计组成。
在测量前，需要先通过试验计算出螺旋叶轮的流量系数和速度系数，并将其标定于仪器上。
然后，将螺旋流量计插入渠道中，保证其与水流方向平行，同时要注意渠壁距离和安装位置。
最后，通过测量转速计的转速和螺旋叶轮口径，即可计算出明渠流量。
2. 浮球式流量计法浮球式流量计是一种简单易行的流量测量方法，主要由漂浮在水面上的浮球和测量杆组成。
在测量前，需要根据渠宽和水深计算出流量测量段的面积，并将其标定于测量杆上。
然后，将测量杆插入到流量测量段中，使浮球漂浮于水面上，并测量浮球顶部与渠边距离。
最后，根据面积和距离计算出明渠流量。
3. 侧孔式流量计法侧孔式流量计是一种通过渠道侧壁安装侧孔，利用侧孔处的水位差测量明渠流量的方法。
在测量前，需要确定侧孔的高度和水位计的位置，并确保侧孔口与水流方向平行。
然后，将水位计连通侧孔管道，记录侧孔处的水位，并测量渠槽中的水位。
最后，根据侧孔处的水位差计算出明渠流量。
在进行明渠流量测量时，还需注意以下几点：1. 测量前应检查测量仪器和设备是否正常工作，确保测量数据的准确性。
2. 测量时应尽量避免池塘、河湖口等水体对明渠流量的影响，并保证渠内的水流均匀稳定。
3. 不同的测量方法适用于不同的渠道类型和流量范围，应根据具体情况选择合适的方法。
4. 测量数据应记录在册，便于跟踪渠道运行状况和评估工程效果。
总之，明渠流量的测量是保障灌溉和排洪工程稳定运行的关键环节，需要认真对待和有效实施。
超声波明渠流量计使用手册目录第一章 总论功能说明 规格说明 第二章 安装与接线 仪表尺寸 仪表安装接线第三章 按键及显示界面主界面按键第四章 参数界面及说明 第五章 历史流量查询 第六章 简要安装调试步骤第七章 量水堰槽构造及安装的技术参考 附录一 水槽代码表及巴歇尔槽构造尺寸 附录二 巴歇尔槽水位-流量公式 附录三 附485通讯说明深圳市云传物联技术有限公司第一章总论功能说明1.组成仪表由主机（控制器）与传感器两部分组成,主机与传感器之间由5芯屏蔽电缆连接。
2.字幕（显示屏内容）显示选槽信息显示时间显示累计流量显示瞬时流量显示液位或距离显示继电器状态显示瞬时流量柱状比列图3.密码保护保护仪表内部参数不被随意修改。
4．校准方法液位校准方法：传感器底部到0液位距离设定。
5．类比输出（电流输出）提供一组4-20mA输出（0-20mA需预订）,16位高精度D/A，可达750欧负载。
4mA和20mA电流点由用户根据需求自行设定。
6.继电器输出控制器由4个继电器输出。
(1)脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）(2)高报警继电器(K2)(3)低报警继电器（K3）(4)备用继电器（K4）：需要时按客户要求设计。
7.通讯RS485接口8.历史记录历史小时流量记录128条历史日流量记录64条历史月流量记录32条历史年流量记录4条规格说明1. 流量范围：0升/秒～100米3/秒 （由配用的量水堰槽的种类、规格确定）2. 累计流量：12位十进制数，累满后自动回零3. 流量精度：3％4. 测距范围：3米5. 测距精度：0.25％6. 液位分辩：1毫米7. 工作环境温度：-20～70℃8. 仪表防护等级：仪表显示部分：IP65；探头部分：IP679. 供电电源：交流供电 220V或DC24V（按接线座标注）10. 4～20mA电流输出：(对应瞬时流量)最大负载电阻：750Ω11. RS485接口（附485通讯说明）12. 继电器输出: 4路继电器输出脉冲输出继电器(K1)：累计值达到脉冲流量累计值，闭合1次（50ms）高报警继电器(K2)低报警继电器（K3）备用继电器（K4）：需要时按客户要求设计。
杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司 U-SIN-LMQ -DYCN 3第3版超声波液位计使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-SIN-LMQ-DYCN3第三版2021年1月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单目录第一章产品概述 (1)1.1产品简介 (1)1.2原理说明 (1)1.3.超声波测液位原理 (1)1.4.量水堰槽的测流量原理 (1)第二章主要技术指标 (3)第三章简易操作说明 (5)3.1.显示界面 (5)3.2.按键功能 (5)3.3.按（SET）进入一级菜单 (5)3.4.设置“4mA流量值”和“20mA流量值” (5)3.5.选择量水堰槽的种类 (6)第四章安装 (7)4.1.明渠流量计外形 (7)4.2.安装探头 (7)4.3.现场明渠堰槽安装实物图 (11)4.4.安装量水堰槽 (14)4.5.电气接线图 (15)第五章设置 (18)5.1.运行模式界面简介 (18)5.2.菜单操作说明 (18)5.3.菜单界面及操作说明 (18)第六章主要功能 (38)第七章量水堰槽 (39)7.1.直角三角堰 (39)7.2.矩形堰 (41)7.3.梯形堰 (42)7.4.巴歇尔槽 (43)第八章错误现象及处理 (46)第九章如何根据回波图形判断现场故障原因 (47)第十章质保及售后服务 (53)第十一章通讯协议 (54)附表一巴歇尔槽构造尺寸 (67)附表二巴歇尔槽水位-流量公式 (68)第一章产品概述第一章产品概述1.1产品简介超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。
明渠流量计的安装方法
明渠流量计是一种常用的水流量测量设备，其安装方法与其他流量计有所不同。
下面介绍明渠流量计的安装方法：
1. 确定安装位置：明渠流量计应安装在平缓的明渠河道中，距离水源处和出口处应有一定距离，以保证流量计的准确性。
2. 安装支架：根据流量计的尺寸和重量，选用合适的支架进行固定，保证流量计的稳定性。
3. 安装测量头：将测量头安装在支架上，并按照说明书要求安装好传感器和信号采集器等相关设备。
4. 连接管道：将流量计与水源和出口处的管道进行连接，注意管道的密封性和连接的牢固性。
5. 调试：安装好流量计后，需要进行调试，调整传感器和信号采集器等参数，使其达到最佳的测量效果。
6. 检测：调试完成后，进行一系列的检测工作，确认流量计的工作是否正常，并对数据进行记录和分析。
以上是明渠流量计的安装方法，安装时需注意细节，保证流量计的准确性和可靠性。
- 1 -。
SUMPI/SUMPI XP(S)超声波明渠流量计
一、明渠流量计原理
SUMPI/SUMPI XP(S)是采用超声波（非接触式）原理进行物位测量。
传感器以声速发射脉冲，并且接受返回回来的脉冲信号，并且仪器能自动区分正确的回波和错误的干扰。
当信号返回时，SUMPI/SUMPI XP(S)能够自动计算出这个脉冲的时间差，由于超声波的速度是固定不变的，因此通过这两个参数，SUMPI/SUMPIXP(S)能够正确计算出传感器到测量物体表面的距离。
明渠流量计是利用SUMPI/SUMPI XP测量液位并将所得的读数转换成流量测量值。
原理：
超声波传感器在微处理器
控制下，发射和接收超声波，
根据：hb=ct / 2
计算出超声波传感器距离
被测液面的距离hb，从而得到液
位高度ha，再根据流量计算公
式；
Q＝Cha n（C、n为设定参数，
根据槽的规格而定）
即可得到液体流量。
例如根据标准，吼道宽度为76mm的巴歇尔槽的C＝177.1，n＝1.55，流量计
算公式即为：
Q＝177.1ha1.55(L/S)
二．巴歇尔槽
巴歇尔槽构造如图一。
在做巴歇尔槽选型时，首先询问现场渠道实际的长、宽、高及流量范围，要保证上游渠前有10b的直段，再对照“巴歇尔槽构造尺寸”表，找到合适的标准堰槽（吼道的宽度是巴歇尔槽标准的依据），将b,L1,La,L,L2,B1,B2,D,N,K数据填入图一的尺寸表，以提供给客户。
巴歇尔槽验收注意事项：
1.严格检验填入上图尺寸表中的数据（b,L1,La,L,L2,B1,B2,D,N,K）
2.为保证槽能够顺利放入渠道中，特别要注意以下几个尺寸：
吼道b尺寸误差在±1mm
2j+B1<渠道宽度
N＋50＋D＜渠道高度
巴歇尔槽的水位流量关系如“巴歇尔槽参数”表所示。
喉道宽为0.152,0.228,0.3米巴歇尔槽水位流量对应表如下：
2. 安装探头
超声波明渠流量计的探头可以直接安装在量水堰槽水位观测点的上方。
探头发声的一面要对准水面。
可以用水平尺放在探头上盖上，通过校上盖水平使探头对准水面。
巴歇尔槽水位观测点在距喉道2/3收缩段长位置(图一的La)。
安装探头时，要注意超声波的盲区。
即当出现可能的最高水位时，探头距水面的距离不小于盲区距离。
（图二）
加工量水堰槽时，要同时加工探头支架。
仪表探头的超声波有一定张角，大约10°。
安装探头时要使声波传播路径上没有其他反射面。
3.安装巴歇尔槽
安装巴歇尔槽须注意几个问题，否则影响测流精度：
①．槽的中心线要与渠道的中心线重合,使水流进入堰槽不出现偏流。
②．堰槽通水后，水的流态要自由流。
巴歇尔槽的淹没度要小于规定的临界淹没度（参见图三）。
③.堰槽的上游应有大于10倍渠道宽的平直段，使水流能平稳进入量水堰槽。
即没有左右偏流，也没有渠道坡降形成的冲力。
④.堰槽安装在渠道上要牢固。
与渠道侧壁、渠底连结要紧密，不能漏水。
使水流全部流经量水堰槽的计量部位。
量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
4.设置仪表参数
SUMPI流量计安装在现场后，必须根据现场情况及所使用的堰槽类型进行参数设置。
需要设置的参数如下（以3英寸巴歇尔槽为例）：
安全代码（SECURITY CODE） 5159
应用（MODE） FLOW
空距（EMPTY DISTANCE） Xm（槽底到传感器间的距离）
间距（SPAN） Ym（最大水头高度）
盲区（BLANKING） 0.5m
流速单位（FLOW UNITS） Lt/sec
最大流量（MAXIMUM Value）最大水头高度计算得的流量
累计流量单位（Total Units） m3/h
堰槽类型（FLOW CURVE） PARSHALL 3 INCH。
