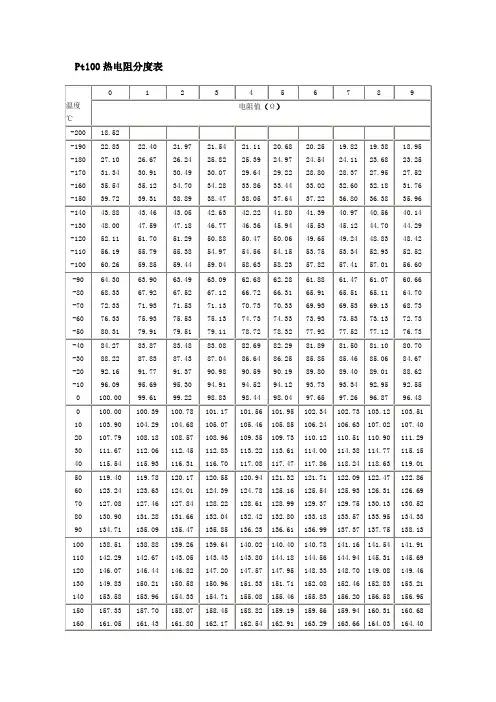

PT100铂电阻分度表

PT100铂电阻分度表温度 ℃ 0 1 2 3 4 5 6 7 8 9电阻值（Ω）-200 18.52-190 -180 -170 -160 -150 22.8327.1031.3435.5439.7222.4026.6730.9135.1239.3121.9726.2430.4934.7038.8921.5425.8230.0734.2838.4721.1125.3929.6433.8638.0520.6824.9729.2233.4437.6420.2524.5428.8033.0237.2219.8224.1128.3732.6036.8019.3823.6827.9532.1836.3818.9523.2527.5231.7635.96-140 -130 -120 -110 -100 43.8848.0052.1156.1960.2643.4647.5951.7055.7959.8543.0547.1851.2955.3859.4442.6346.7750.8854.9759.0442.2246.3650.4754.5658.6341.8045.9450.0654.1558.2341.3945.5349.6553.7557.8240.9745.1249.2453.3457.4140.5644.7048.8352.9357.0140.1444.2948.4252.5256.60-90 -80 -70 -60 -50 64.3068.3372.3376.3380.3163.9067.9271.9375.9379.9163.4967.5271.5375.5379.5163.0967.1271.1375.1379.1162.6866.7270.7374.7378.7262.2866.3170.3374.3378.3261.8865.9169.9373.9377.9261.4765.5169.5373.5377.5261.0765.1169.1373.1377.1260.6664.7068.7372.7376.73-40 -30 -20 -10 0 84.2788.2292.1696.09100.0083.8787.8391.7795.6999.6183.4887.4391.3795.3099.2283.0887.0490.9894.9198.8382.6986.6490.5994.5298.4482.2986.2590.1994.1298.0481.8985.8589.8093.7397.6581.5085.4689.4093.3497.2681.1085.0689.0192.9596.8780.7084.6788.6292.5596.480 10 20 30 40 100.00103.90107.79111.67115.54100.39104.29108.18112.06115.93100.78104.68108.57112.45116.31101.17105.07108.96112.83116.70101.56105.46109.35113.22117.08101.95105.85109.73113.61117.47102.34106.24110.12114.00117.86102.73106.63110.51114.38118.24103.12107.02110.90114.77118.63103.51107.40111.29115.15119.0150 60 70 80 90 119.40123.24127.08130.90134.71119.78123.63127.46131.28135.09120.17124.01127.84131.66135.47120.55124.39128.22132.04135.85120.94124.78128.61132.42136.23121.32125.16128.99132.80136.61121.71125.54129.37133.18136.99122.09125.93129.75133.57137.37122.47126.31130.13133.95137.75122.86126.69130.52134.33138.13100 110 120 130 140 138.51142.29146.07149.83153.58138.88142.67146.44150.21153.96139.26143.05146.82150.58154.33139.64143.43147.20150.96154.71140.02143.80147.57151.33155.08140.40144.18147.95151.71155.46140.78144.56148.33152.08155.83141.16144.94148.70152.46156.20141.54145.31149.08152.83156.58141.91145.69149.46153.21156.95150 160 170 180 190 157.33161.05164.77168.48172.17157.70161.43165.14168.85172.54158.07161.80165.51169.22172.91158.45162.17165.89169.59173.28158.82162.54166.26169.96173.65159.19162.91166.63170.33174.02159.56163.29167.00170.70174.38159.94163.66167.37171.07174.75160.31164.03167.74171.43175.12160.68164.40168.11171.80175.49200 210 220 230 240 175.86179.53183.19186.84190.47176.22179.89183.55187.20190.84176.59180.26183.92187.56191.20176.96180.63184.28187.93191.56177.33180.99184.65188.29191.92177.69181.36185.01188.66192.29178.06181.72185.38189.02192.65178.43182.09185.74189.38193.01178.79182.46186.11189.75193.37179.16182.82186.47190.11193.74250 260 270 280 290 194.10197.71201.31204.90208.48194.46198.07201.67205.26208.84194.82198.43202.03205.62209.20195.18198.79202.39205.98209.56195.55199.15202.75206.34209.91195.91199.51203.11206.70210.27196.27199.87203.47207.05210.63196.63200.23203.83207.41210.98196.99200.59204.19207.77211.34197.35200.95204.55208.13211.70300 310 320 330 340 212.05215.61219.15222.68226.21212.41215.96219.51223.04226.56212.76216.32219.86223.39226.91213.12216.67220.21223.74227.26213.48217.03220.57224.09227.61213.83217.38220.92224.45227.96214.19217.74221.27224.80228.31214.54218.09221.63225.15228.66214.90218.44221.98225.50229.02215.25218.80222.33225.85229.37350 360 370 380 390 229.72233.21236.70240.18243.64230.07233.56237.05240.52243.99230.42233.91237.40240.87244.33230.77234.26237.74241.22244.68231.12234.61238.09241.56245.02231.47234.96238.44241.91245.37231.82235.31238.79242.26245.71232.17235.66239.13242.60246.06232.52236.00239.48242.95246.40232.87236.35239.83243.29246.75400 410 420 430 440 247.09250.53253.96257.38260.78247.44250.88254.30257.72261.12247.78251.22254.65258.06261.46248.13251.56254.99258.40261.80248.47251.91255.33258.74262.14248.81252.25255.67259.08262.48249.16252.59256.01259.42262.82249.50252.93256.35259.76263.16245.85253.28256.70260.10263.50250.19253.62257.04260.44263.84450 264.18 264.52 264.86 265.20265.53265.87266.21266.55 266.89 267.22460 470 480 490 267.56270.93274.29277.64267.90271.27274.63277.98268.24271.61274.96278.31268.57271.94275.30278.64268.91272.28275.63278.98269.25272.61275.97279.31269.59272.95276.30279.64269.92273.29276.64279.98270.26273.62276.97280.31270.60273.96277.31280.64500 510 520 530 540 280.98284.30287.62290.92294.21281.31284.63287.95291.25294.54281.64284.97288.28291.58294.86281.98285.30288.61291.91295.19282.31285.63288.94292.24295.52282.64285.96289.27292.56295.85282.97286.29289.60292.89296.18283.31286.62289.93293.22296.50283.64286.85290.26293.55296.83283.97287.29290.59293.88297.16550 560 570 580 590 297.49300.75304.01307.25310.49297.81301.08304.34307.58310.81298.14301.41304.66307.90311.13298.47301.73304.98308.23311.45298.80302.06305.31308.55311.78299.12302.38305.63308.87312.10299.45302.71305.96309.20312.42299.78303.03306.28309.52312.74300.10303.36306.61309.84313.06300.43303.69306.93310.16313.39600 610 620 630 640 313.71316.92320.12323.30326.48314.03317.24320.43323.62326.79314.35317.56320.75323.94327.11314.67317.88321.07324.26327.43314.99318.20321.39324.57327.74315.31318.52321.71324.89328.06315.64318.84322.03325.21328.38315.96319.16322.35325.53328.69316.28319.48322.67325.84329.01316.60319.80322.98326.16329.32650 660 329.64332.79329.96 330.27 330.59 330.90 331.22 331.53 331.85 332.16 332.48主要技术指标一:温度测量范围及允差分度号0℃时的公称电阻R(0℃)值Ω电阻比W(100℃)测温范围允差测温范围(℃) 允差Pt10 101.3850 陶瓷元件：-200～600玻璃元件：-200～500云母元件：-200～420A级：±（0.15+0.2%|t|）B级：±（0.3+0.5%|t|）Pt100 100Cu50 501.4280 -50～100 ±（0.3+0.5%|t|）Cu100 100主要技术指标二:名称分度号测温范围C°精度等级误差△t°C铂电阻Pt100-200～6001/3DIN±(0.10+0.0017|T|) Pt500A级±(0.15+0.002|T|) Pt1000B级±(0.30+0.005|T|)注;分度号为Pt10的工业铂热电阻需协议供货。

PtIOO热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t
表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就
等于100，
0到850度
Rt=R0 ( 1+A*t+B*t A2 )
-200 到0
Rt=R0[1+A*t+BtA2+C(t-100)A3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幕
B=-5.802 乘10负7次幕
C=-4.274 乘10 的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86 欧姆，800度时为375.70欧姆。

Pt100温度传感器的主要技术参数如下：测量范围：-200 C〜+850 C；允许偏差值△《：A
级土(0.15 + 0.002 | t ,| )B 级土(0.30 + 0.005 | t 热响应时间<30s ;最小置入深度：
热电阻的最小置入深度》200mm ;允通电流w 5mAPt1另外卜温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，PtIOO传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在土
0.2〔
PtIOO热电阻分度表。

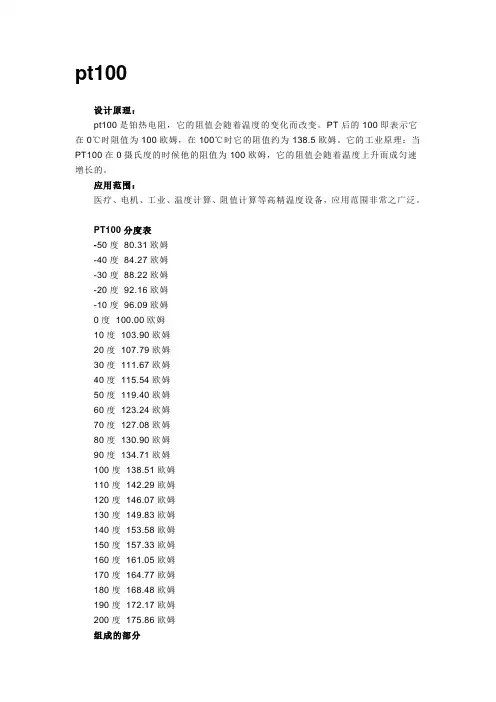

pt100电阻与温度对应表
设计原理：
pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

PT100分度表
-50度80.31欧姆
-40度84.27欧姆
-30度88.22欧姆
-20度92.16欧姆
-10度96.09欧姆
0度100.00欧姆
10度103.90欧姆
20度107.79欧姆
30度111.67欧姆
40度115.54欧姆
50度119.40欧姆
60度123.24欧姆
70度127.08欧姆
80度130.90欧姆
90度134.71欧姆
100度138.51欧姆
110度142.29欧姆
120度146.07欧姆
130度149.83欧姆
140度153.58欧姆
150度157.33欧姆
160度161.05欧姆
170度164.77欧姆
180度168.48欧姆
190度172.17欧姆
200度175.86欧姆
组成的部分
常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成
薄膜铂电阻
薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

设计原理pt100是铂热电阻，简称为：PT100铂电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

[PT100分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆~~~度~~.~~ 欧姆阻值会随着温度的匀速有规律的增长组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。

薄膜铂电阻薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

pt100铂热电阻技术性能介绍：测量温度范围：-200℃～850℃公称压力：1.6Mpa分度号：Pt10/Pt50/Pt100/Pt200/Pt300Pt500/Pt1000/Pt2000.采用德国ABB薄膜铂热电阻元件，精度等级：A级(0.15＋0.002t) and B级(0.3＋0.005t)电阻类别：薄膜铂电阻/厚膜铂电阻/陶瓷铂电阻云母铂电阻/玻璃铂电阻。

标准安装螺纹：M8,M10,M12,M16....其它等保护管材料:1Cr18NI9Ti、304L、316、Incone1600310、高铝质、刚玉管(1600度)。

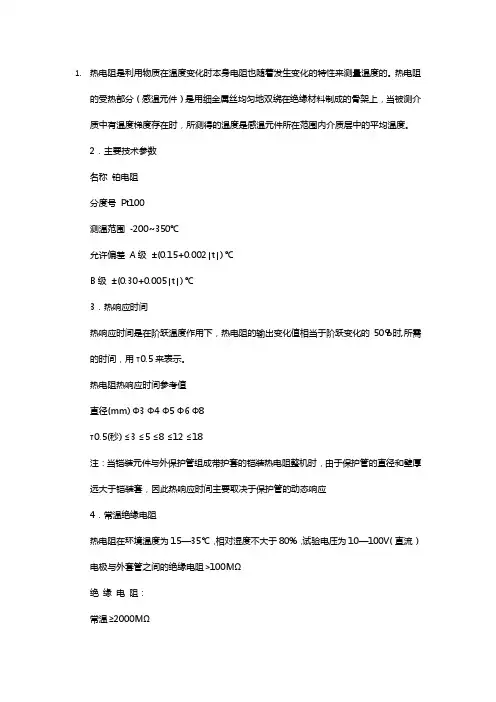

1.热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。

热电阻
的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。

2．主要技术参数
名称铂电阻
分度号Pt100
测温范围-200~350℃
允许偏差A级±(0.15+0.002∣t∣) ℃
B级±(0.30+0.005∣t∣) ℃
3．热响应时间
热响应时间是在阶跃温度作用下，热电阻的输出变化值相当于阶跃变化的50％时,所需的时间，用τ0.5来表示。

热电阻热响应时间参考值
直径(mm) Φ3 Φ4 Φ5 Φ6 Φ8
τ0.5(秒) ≤3 ≤5 ≤8 ≤12 ≤18
注：当铠装元件与外保护管组成带护套的铠装热电阻整机时，由于保护管的直径和壁厚远大于铠装套，因此热响应时间主要取决于保护管的动态响应
4．常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ
绝缘电阻：
常温≥2000MΩ
高温(500℃)≥300MΩ
测量端的结构种类
5．保护管材质一般为1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 6．产品执行标准
国际：IEC751-1：1983
国内：JB/T8622-1997
Pt100热电阻分度表。

设计原理：
pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。

应用范围：
医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

PT100分度表
-50度80.31欧姆
-40度84.27欧姆
-30度88.22欧姆
-20度92.16欧姆
-10度96.09欧姆
0度100.00欧姆
10度103.90欧姆
20度107.79欧姆
30度111.67欧姆
40度115.54欧姆
50度119.40欧姆
60度123.24欧姆
70度127.08欧姆
80度130.90欧姆
90度134.71欧姆
姆
160度161.05欧姆
170度164.77欧姆
180度168.48欧姆
190度172.17欧姆
200度175.86欧姆
组成的部分
常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成
薄膜铂电阻
薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。

Pt100热电阻分度表
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
PT100分度表
/link/BOOK/PT100.htm
Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

pt100设计原理：pt100是铂热电阻，它的阻值会随着温度的变化而改变。

PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。

它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。

应用范围：医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。

PT100分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成薄膜铂电阻薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件常用温度传感器可以分成三大类：热敏电阻、热电阻、热电偶。

热电阻顾名思义，它的电阻的阻值是随着温度变化而变化的，比如，用线性比较好的铂丝、铜丝作的电阻。

工业用热电阻一般采用Pt100,Pt10,Pt1000、Cu50,Cu100,铂热电阻的测温的范围一般为零下200-800摄氏度，铜热电阻为零下40到140摄氏度。

如用铂丝做成的热电阻，其分度号称Pt100。

就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

Pt100热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。

Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。

另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。

为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。

同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

Pt100热电阻分度表。
