零点定位系统

零点定位系统原理(一)零点定位系统原理解析什么是零点定位系统零点定位系统（Zero-point localization system，简称ZLS）是一种通过无线电技术实现的定位系统。

它可以在室内、室外等各种环境下实时精确定位用户的位置信息，具有高精度、低功耗、易扩展等特点，广泛应用于物联网、智能城市、室内导航等领域。

原理概述零点定位系统主要依赖于以下核心原理：1. 无线信号传播原理零点定位系统通过接收和处理无线信号，实现对用户位置的定位。

无线信号具有传播特性，包括信号强度、时延、多径衰落等参数，这些参数可以被用于计算用户与基站之间的距离和位置信息。

2. 多基站测距原理零点定位系统基于多基站的信号强度测距原理，通过多个基站同时接收用户的信号，根据信号的强度来确定用户与各个基站之间的距离。

根据三边定位原理，通过多个距离信息可以计算出用户的具体位置。

3. 信号指纹定位原理信号指纹定位是零点定位系统的主要方法之一，它通过采集多个位置的信号特征，并建立起一个信号数据库。

当用户的信号特征与数据库中的某个位置的信号特征匹配时，就可以确定用户的位置。

工作流程零点定位系统的工作流程一般包括以下几个步骤：1.数据采集：在建立零点定位系统前，需要先采集不同位置的信号数据，包括信号强度、时延等参数。

2.数据处理和建模：采集到的数据需要进行处理和建模，包括对信号特征进行提取，建立信号指纹数据库等。

3.定位算法选择：根据实际需求选择合适的定位算法，可以是基于距离的算法、基于指纹匹配的算法等。

4.定位计算：根据选定的算法，对用户的信号特征进行处理和计算，得出用户的位置信息。

5.位置输出：将计算得出的位置信息输出到用户设备或应用程序中，实现实时定位。

应用场景零点定位系统在以下场景中有着广泛的应用：•智能家居：实现智能家居设备的自动化控制和位置服务。

•室内导航：提供在室内环境下的定位和导航服务，方便用户找到目标位置。

•物联网：为物联网设备提供位置服务，实现设备的管理和控制。

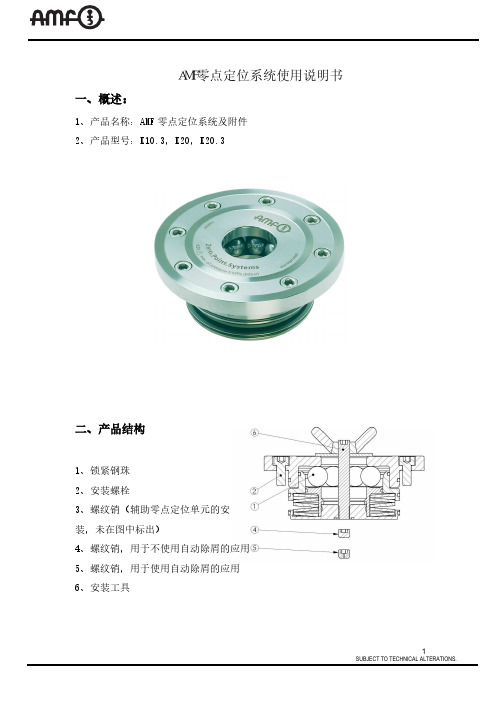

一、概述：1、产品名称：AMF 零点定位系统及附件2、产品型号：K10.3，K20，K20.3二、产品结构1、锁紧钢珠2、安装螺栓3、螺纹销（辅助零点定位单元的安装，未在图中标出）4、螺纹销，用于不使用自动除屑的应用5、螺纹销，用于使用自动除屑的应用6、安装工具ＡＭＦ零点定位系统使用说明书三、产品安装及使用（一）零点定位接头凹头的安装不要讲安装工具⑥去掉去掉保护橡胶圈清洁安装孔，及安装表面，并涂入润滑脂，将零点定位单元凹头装为安装孔，并安装平旋紧安装螺栓旋紧螺栓时使用扭矩扳手，M6，扭矩8Nm拆卸安装工具⑥将螺纹销④或⑤旋入零点定位接头凹头内孔底部的螺纹孔，并用适合于不锈钢的胶粘结。

（二）零点定位接头凸头的安装1、需要更换的夹具托盘2、紧固螺栓3、零点定位接头凸头4、扭矩扳手K20M12扭矩120Nm 零点定位接头凸头（1）单向定位接头凸头（2）紧固定位接头凸头（3）K10M834Nm扭矩䴬⛯ᇐփ䬶Ⲻᑮ⭞࠼ᐹ䘉⿽ᇊս䬰࠶ᐳ䘲⭘Ҿа㡜⭏ӗ⧟ຳDŽ䴦⛩ᇊս䬰䎧ࡠ䲀ࡦ;ˈ<ᯩੁ㠚⭡ᓖⲴ֌⭘ˈᡀѪ৲㘳ส⛩˗অੁᇊս䬰ਚ䲀ࡦ᯻䖜ᯩੁⲴ㠚⭡ᓖˈ㘼㍗പᇊս䬰ਚ䎧ࡠ໎࣐ཀྵ㍗࣋Ⲵ֌⭘ˈ䘉ṧਟԕ؍䇱ᮤњᢈⴈⲴᆼޘᇊսˈ䚯ݽ䗷ᇊսDŽঅੁᇊս䬰䴦⛩ᇊս䬰㍗പᇊս䬰3312123ᇐփ䬶ᆿ㻻ᆊⲺࣖᐛተሮተሮDia.D1Dia.M S1S2K027,17M 53,614K510,00M 62,512K1015,00M 83,516K2025,00M125,523K4025,00M165,530ഴ⽰മѝᱮ⽪Ⲵᱟᇊս䬰઼㍗പ㷪ṃDŽ注意：单向定位接头的两个凸点连线需要垂直于零点定位接头和单向定位接头的连线方向。

公差要求：A=零点定位接头凸头到单向定位接头凸头的距离+/-0.01mmB=零点定位接头凸头到紧固定位接头凸头的距离+/-0.03mm1、使用的压缩空气必须无水，并进行油雾润滑，润滑标准(~2-5ml/m³),使用DIN51524-2VG 32润滑油或相近的润滑油；2、适当的维护有助于保证零点定位系统的长期使用。

zero clamp零点定位系统原理
零点定位系统是一种基于电容检测的技术，用于定位和测量工件的位置和角度。

零点定位系统使用了一个零点传感器来检测工件表面的电容。

这个电容是由工件与传感器之间的空气隙中的电容构成的。

当工件的表面与传感器之间的空气隙改变时，电容的大小也会发生变化。

这种变化可以通过一个放大器和一个AD转换器进行数值的测量和处理。

零点定位系统的原理是使用一个零点传感器作为检测探头，将它安装在机械臂的末端。

当机械臂接近工件表面时，传感器会发出一个电容探测信号，通过探测工件表面电容的改变，确定工件在空间中的位置和方向。

零点定位系统的优点包括定位精度高、重复性好、自动化程度高、使用方便等。

它广泛用于机器人组装和加工中，特别是对于一些需要高精度的加工和装配任务，使用零点定位系统可以有效提高生产效率和产品质量。

零点定位系统原理
零点定位系统是一种用于确定物体或目标的准确位置的技术。

其原理是通过测量目标与一组已知位置的参考点之间的相对位置关系，从而确定目标的准确位置。

常见的零点定位系统原理包括以下几种：
1. 计算几何原理：通过测量目标与参考点之间的距离、角度等几何关系，利用三角测量或其他几何计算方法来确定目标位置。

2. 传感器测量原理：使用各种传感器来测量目标的位置或移动情况，例如全球定位系统（GPS）、惯性测量单元（IMU）等。

3. 光学定位原理：利用光学传感器或相机等设备，通过识别目标表面的特征点或标记物，来确定目标的位置。

4. 无线信号定位原理：利用无线信号的传输和接收特性，通过测量信号的强度、到达时间等参数，来确定目标的位置。

5. 混合定位原理：结合多种定位技术，如GPS、惯性测量、
相机等，互相补充和验证，提高定位的准确性和鲁棒性。

不同的零点定位系统原理适用于不同的应用场景和要求，可以根据实际需要选择合适的技术方案。

一、概述：1、产品名称：AMF 零点定位系统及附件2、产品型号：K10.3，K20，K20.3二、产品结构1、锁紧钢珠2、安装螺栓3、螺纹销（辅助零点定位单元的安装，未在图中标出）4、螺纹销，用于不使用自动除屑的应用5、螺纹销，用于使用自动除屑的应用6、安装工具ＡＭＦ零点定位系统使用说明书三、产品安装及使用（一）零点定位接头凹头的安装不要讲安装工具⑥去掉去掉保护橡胶圈清洁安装孔，及安装表面，并涂入润滑脂，将零点定位单元凹头装为安装孔，并安装平旋紧安装螺栓旋紧螺栓时使用扭矩扳手，M6，扭矩8Nm拆卸安装工具⑥将螺纹销④或⑤旋入零点定位接头凹头内孔底部的螺纹孔，并用适合于不锈钢的胶粘结。

（二）零点定位接头凸头的安装1、需要更换的夹具托盘2、紧固螺栓3、零点定位接头凸头4、扭矩扳手K20M12扭矩120Nm 零点定位接头凸头（1）单向定位接头凸头（2）紧固定位接头凸头（3）K10M834Nm扭矩䴬⛯ᇐփ䬶Ⲻᑮ⭞࠼ᐹ䘉⿽ᇊս䬰࠶ᐳ䘲⭘Ҿа㡜⭏ӗ⧟ຳDŽ䴦⛩ᇊս䬰䎧ࡠ䲀ࡦ;ˈ<ᯩੁ㠚⭡ᓖⲴ֌⭘ˈᡀѪ৲㘳ส⛩˗অੁᇊս䬰ਚ䲀ࡦ᯻䖜ᯩੁⲴ㠚⭡ᓖˈ㘼㍗പᇊս䬰ਚ䎧ࡠ໎࣐ཀྵ㍗࣋Ⲵ֌⭘ˈ䘉ṧਟԕ؍䇱ᮤњᢈⴈⲴᆼޘᇊսˈ䚯ݽ䗷ᇊսDŽঅੁᇊս䬰䴦⛩ᇊս䬰㍗പᇊս䬰3312123ᇐփ䬶ᆿ㻻ᆊⲺࣖᐛተሮተሮDia.D1Dia.M S1S2K027,17M 53,614K510,00M 62,512K1015,00M 83,516K2025,00M125,523K4025,00M165,530ഴ⽰മѝᱮ⽪Ⲵᱟᇊս䬰઼㍗പ㷪ṃDŽ注意：单向定位接头的两个凸点连线需要垂直于零点定位接头和单向定位接头的连线方向。

公差要求：A=零点定位接头凸头到单向定位接头凸头的距离+/-0.01mmB=零点定位接头凸头到紧固定位接头凸头的距离+/-0.03mm1、使用的压缩空气必须无水，并进行油雾润滑，润滑标准(~2-5ml/m³),使用DIN51524-2VG 32润滑油或相近的润滑油；2、适当的维护有助于保证零点定位系统的长期使用。

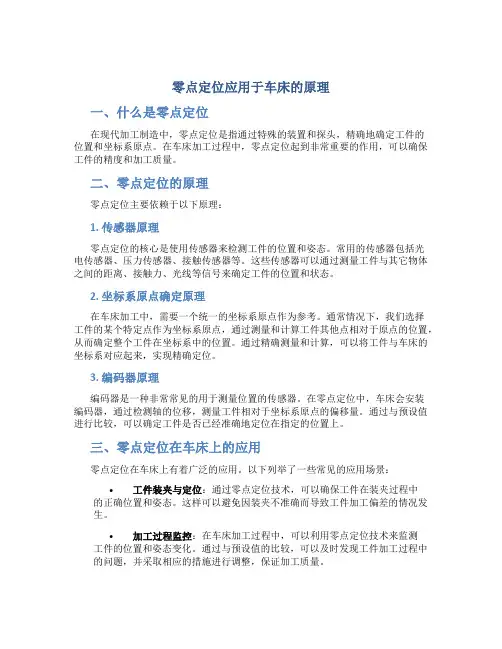

零点定位应用于车床的原理一、什么是零点定位在现代加工制造中，零点定位是指通过特殊的装置和探头，精确地确定工件的位置和坐标系原点。

在车床加工过程中，零点定位起到非常重要的作用，可以确保工件的精度和加工质量。

二、零点定位的原理零点定位主要依赖于以下原理：1. 传感器原理零点定位的核心是使用传感器来检测工件的位置和姿态。

常用的传感器包括光电传感器、压力传感器、接触传感器等。

这些传感器可以通过测量工件与其它物体之间的距离、接触力、光线等信号来确定工件的位置和状态。

2. 坐标系原点确定原理在车床加工中，需要一个统一的坐标系原点作为参考。

通常情况下，我们选择工件的某个特定点作为坐标系原点，通过测量和计算工件其他点相对于原点的位置，从而确定整个工件在坐标系中的位置。

通过精确测量和计算，可以将工件与车床的坐标系对应起来，实现精确定位。

3. 编码器原理编码器是一种非常常见的用于测量位置的传感器。

在零点定位中，车床会安装编码器，通过检测轴的位移，测量工件相对于坐标系原点的偏移量。

通过与预设值进行比较，可以确定工件是否已经准确地定位在指定的位置上。

三、零点定位在车床上的应用零点定位在车床上有着广泛的应用。

以下列举了一些常见的应用场景：•工件装夹与定位：通过零点定位技术，可以确保工件在装夹过程中的正确位置和姿态。

这样可以避免因装夹不准确而导致工件加工偏差的情况发生。

•加工过程监控：在车床加工过程中，可以利用零点定位技术来监测工件的位置和姿态变化。

通过与预设值的比较，可以及时发现工件加工过程中的问题，并采取相应的措施进行调整，保证加工质量。

•自动化加工控制：零点定位技术可以与自动化系统相结合，实现车床加工过程的自动化控制。

通过传感器的监测和反馈，可以实时调整工件的位置和姿态，实现自动化加工控制，提高生产效率和加工精度。

•精密加工：在需要进行精密加工的工件上，零点定位技术显得尤为重要。

通过精确的定位，可以确保加工过程中各个刀具的定位准确，从而保证加工的精度和质量。

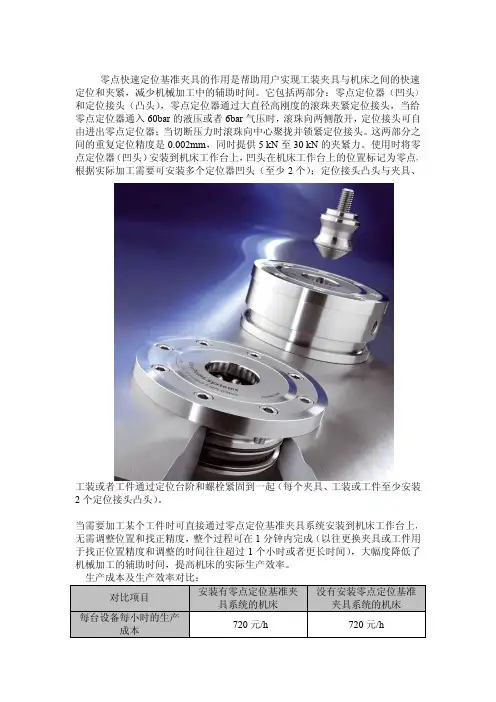

工装夹具零点定位快换系统的应用在高度自动化和精密化的现代制造业中，工装夹具作为连接机床与工件的关键接口，其定位精度和换装效率直接影响到整个生产线的运行效率和产品质量。

因此，工装夹具零点定位快换系统作为一种先进的工装夹具技术，在制造业中得到了广泛的应用和认可。

零点定位系统，是一个独特的定位和锁紧装置，能保持工件从一个工位到另一个工位，一个工序到另一个工序，或一台机床到另一台机床，零点始终保持不变。

这样可以节省重新找正零点的辅助时间，保证工作的连续性，提高工作效率。

零点快换设计原理是基于一面两销的过定位原理。

其优势是把高精度定位和可靠夹紧高效集成。

简单地说，就是工序与工序之间，机床与机床之间建立一个标准的接口。

它可使工件在生产线上一次装卡完成后，再进行多工序加工，而无需再考虑其定位问题。

无论是托盘、夹具、虎钳，还是工件，结合使用零点夹持系统，在确定零点的情况下，可以实现极快速的换装，且重复精度可达≤0.005mm。

如果更多的设备工作台配备夹持板，则所有设备上的工装夹具可以实现更加灵活的使用。

一、工装夹具零点定位快换系统的原理工装夹具零点定位快换系统基于高精度定位和可靠夹紧的设计原理，通过独特的定位和锁紧装置，确保工件从一个工位到另一个工位，一个工序到另一个工序，或一台机床到另一台机床，零点始终保持不变。

这种设计能够大大节省重新找正零点的辅助时间，保证工作的连续性，提高工作效率。

二、工装夹具零点定位快换系统的应用优势1.提高加工精度：工装夹具零点定位快换系统具有非常高的定位精度和重复定位精度，能够实时检测并控制夹紧力，确保工件在加工、测量和装配过程中的位置精准、稳定。

这种高精度定位技术有助于提高产品的加工精度和质量。

2.提升生产效率：工装夹具零点定位快换系统不仅保证了加工精度，还能够极大地提高工件的上下料效率。

其快速换件和工装制造的便利性使得生产过程更加高效。

同时，夹具的自动化设计，如自动定位、自动夹紧和自动松开等功能，进一步提升了生产效率。

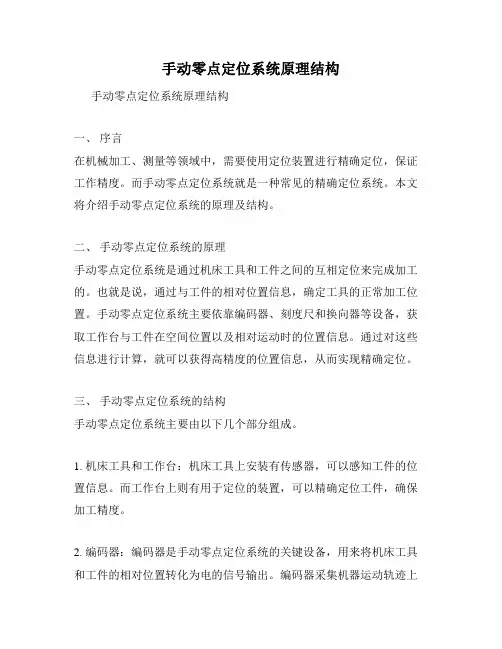

手动零点定位系统原理结构手动零点定位系统原理结构一、序言在机械加工、测量等领域中，需要使用定位装置进行精确定位，保证工作精度。

而手动零点定位系统就是一种常见的精确定位系统。

本文将介绍手动零点定位系统的原理及结构。

二、手动零点定位系统的原理手动零点定位系统是通过机床工具和工件之间的互相定位来完成加工的。

也就是说，通过与工件的相对位置信息，确定工具的正常加工位置。

手动零点定位系统主要依靠编码器、刻度尺和换向器等设备，获取工作台与工件在空间位置以及相对运动时的位置信息。

通过对这些信息进行计算，就可以获得高精度的位置信息，从而实现精确定位。

三、手动零点定位系统的结构手动零点定位系统主要由以下几个部分组成。

1. 机床工具和工作台：机床工具上安装有传感器，可以感知工件的位置信息。

而工作台上则有用于定位的装置，可以精确定位工件，确保加工精度。

2. 编码器：编码器是手动零点定位系统的关键设备，用来将机床工具和工件的相对位置转化为电的信号输出。

编码器采集机器运动轨迹上的位置信息，并进行数字信号处理，输出相应的位置信号。

3. 刻度尺：刻度尺是一种光学元件，由若干条测量刻度线，工作台和机床工具之间互相穿过采集线，形成脉冲信号从而实现位置的准确测算。

4. 换向器：如果对于测量位置的方向不同，以及位置信号是否需要进行调节都可以通过换向器来实现。

换向器通常有一组或多组输入端，输出电信号，则会根据不同的输入信号来得到不同的输出电信号，保证了系统灵活性。

四、手动零点定位系统应用举例手动零点定位系统广泛应用于工具加工、机床运动控制、测量与检验等领域。

在机械加工中，手动零点定位系统可以保证工件加工的精度和效率，提高加工品质。

在机床运动控制领域，则可以通过位置和速度控制手段，实现机器运动的高精度和高效率。

而在测量和检验领域中，手动零点定位系统大大简化了复杂的测量过程，提高了测量的准确性。

五、总结手动零点定位系统是一种常用的精确定位系统，广泛应用于机械加工领域中。

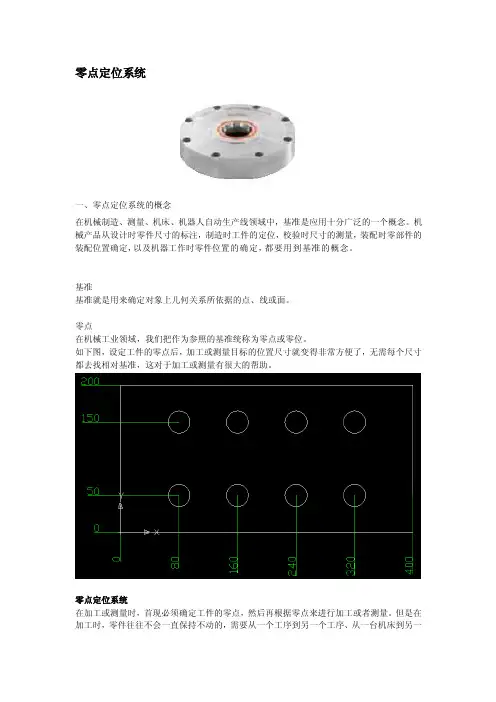

零点定位系统一、零点定位系统的概念在机械制造、测量、机床、机器人自动生产线领域中，基准是应用十分广泛的一个概念。

机械产品从设计时零件尺寸的标注，制造时工件的定位，校验时尺寸的测量，装配时零部件的装配位置确定，以及机器工作时零件位置的确定，都要用到基准的概念。

基准基准就是用来确定对象上几何关系所依据的点、线或面。

零点在机械工业领域，我们把作为参照的基准统称为零点或零位。

如下图，设定工件的零点后，加工或测量目标的位置尺寸就变得非常方便了，无需每个尺寸都去找相对基准，这对于加工或测量有很大的帮助。

零点定位系统在加工或测量时，首现必须确定工件的零点，然后再根据零点来进行加工或者测量。

但是在加工时，零件往往不会一直保持不动的，需要从一个工序到另一个工序、从一台机床到另一台机床，或者不规则形状的零件不好确定零点，这就需要重新拖表找正零点，做很多的辅助工作，造成大量的停机时间，降低了工作效率。

零点定位系统是一个独特的定位和锁紧装置，能保持工件从一个工位到另一个工位，一个工序到另一个工序，或一台机床到另一台机床，零点始终保持不变。

这样可以节省重新找正零点的辅助时间，保证工作的连续性，提高工作效率。

二、零点定位系统的原理采用专利夹头的锁紧模块（cylinder），能保证工件在装夹过程定位和锁紧同步完成重复定位精度0.002mmm，最大锁紧力达到90000N。

三、零点定位系统的应用汽车：发动机、汽车模具、齿轮箱、轮毂机床：金属切削加工、设备配套、设备生产航空：飞机发动机、飞机零部件工程机械：挖掘机、推土机、压路机、起重机、凿岩机等交通运输：高速列车风电行业：风力发电泵、阀：泵、阀制造电机：电机生产船舶：船舶制造摩托车：摩托车生产军工：军工生产、装备制造自动化生产线：车身焊装线四、零点定位系统带来的益处技术特点：⏹采用专利锁紧夹头，定位和锁紧一步完成，整个过程仅需几秒即可完成；⏹实现机外装夹，减少90%的停机时间，大幅度的提高工作效率；⏹配套CNC机床及机器人技术，实现自动化生产；带来的益处：⏹简化装夹的繁琐工作，减轻劳动强度⏹减少90%的停机时间，提高工作效率，增多加工利润⏹重复定位精度0.002mm，实现超精密的加工⏹配套机器人技术，应用于自动化生产线五、零点系统的公司:德国ZeroLock零点定位系统是世界零点定位系统的领导者；。

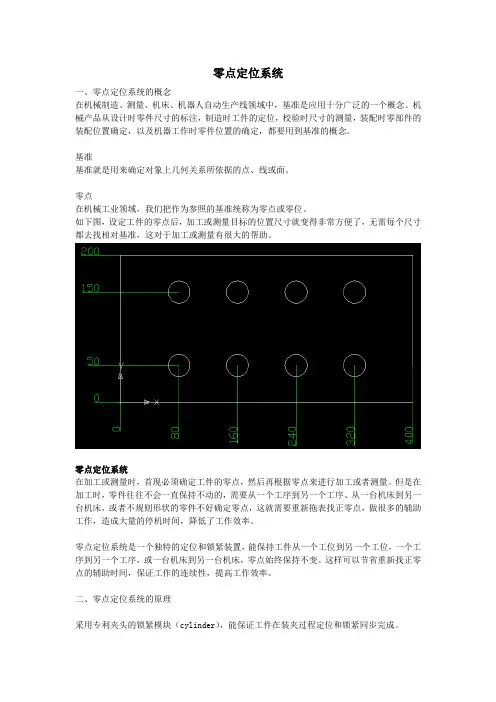

零点定位系统一、零点定位系统的概念在机械制造、测量、机床、机器人自动生产线领域中，基准是应用十分广泛的一个概念。

机械产品从设计时零件尺寸的标注，制造时工件的定位，校验时尺寸的测量，装配时零部件的装配位置确定，以及机器工作时零件位置的确定，都要用到基准的概念。

基准基准就是用来确定对象上几何关系所依据的点、线或面。

零点在机械工业领域，我们把作为参照的基准统称为零点或零位。

如下图，设定工件的零点后，加工或测量目标的位置尺寸就变得非常方便了，无需每个尺寸都去找相对基准，这对于加工或测量有很大的帮助。

零点定位系统在加工或测量时，首现必须确定工件的零点，然后再根据零点来进行加工或者测量。

但是在加工时，零件往往不会一直保持不动的，需要从一个工序到另一个工序、从一台机床到另一台机床，或者不规则形状的零件不好确定零点，这就需要重新拖表找正零点，做很多的辅助工作，造成大量的停机时间，降低了工作效率。

零点定位系统是一个独特的定位和锁紧装置，能保持工件从一个工位到另一个工位，一个工序到另一个工序，或一台机床到另一台机床，零点始终保持不变。

这样可以节省重新找正零点的辅助时间，保证工作的连续性，提高工作效率。

二、零点定位系统的原理采用专利夹头的锁紧模块（cylinder），能保证工件在装夹过程定位和锁紧同步完成。

定位原理图中，1号精密模块定义系统的零点，2号补偿模块起调整补偿，保证重复定位精度0.002mmm，3号锁紧模块主要起锁紧的作用，最大锁紧力达到90000N。

锁紧模块模块内部结果图定位原理三、零点定位系统的应用汽车：发动机、汽车模具、齿轮箱、轮毂机床：金属切削加工、设备配套、设备生产航空：飞机发动机、飞机零部件工程机械：挖掘机、推土机、压路机、起重机、凿岩机等交通运输：高速列车风电行业：风力发电泵、阀：泵、阀制造电机：电机生产船舶：船舶制造摩托车：摩托车生产军工：军工生产、装备制造自动化生产线：车身焊装线四、零点定位系统带来的益处技术特点：⏹采用专利锁紧夹头，定位和锁紧一步完成，整个过程仅需几秒即可完成；⏹实现机外装夹，减少90%的停机时间，大幅度的提高工作效率；⏹配套CNC机床及机器人技术，实现自动化生产；带来的益处：⏹简化装夹的繁琐工作，减轻劳动强度⏹减少90%的停机时间，提高工作效率，增多加工利润⏹重复定位精度0.002mm，实现超精密的加工⏹配套机器人技术，应用于自动化生产线五、零点系统的公司瑞士VB(Vischer & Bolli)是全球第一家研发和生产零点定位系统的公司，生产的DockLock 零点定位系统技术领先，稳定性好，寿命长，在全球享负盛名。
