天府大道南延线道路照明工程（二期工程）电缆手孔井做法施工工艺标准编制：复核：总工程师:编制单位：成都天府大道南延线电气工程项目部编制日期：二0—三年六月十四日________________目录目录................................. -0 - 电缆手孔井做法施工工艺标准...................... -1 - 1施工工艺依据.......................... -1 -1.1施工设计图 ...................... -1 -1.2施工规程 ....................... -2 -2施工范围............................ -2 - 3施工准备............................ -2 -3.1劳动组织 ......................... -2 -3.2工机具 .......................... -2 -3.3主要材料 ......................... -3 -4操作程序............................ -4 -4.1 工序流程图........................ -4 -4.2 电缆手孔井做法图（见图号ZM-15）.......... - 4 -5 操作要领 ............................ - 4 -5.1 准备工作........................ - 4 -5.2 定位放线........................ - 4 -5.3 挖基础坑........................ - 6 -5.4 铺滤水沙层....................... - 6 -5.5 架模.......................... - 6 -5.6 砂浆砖砌体....................... - 6 -5.7 找平.......................... - 6 -5.8 安装井座........................ - 7 -5.9 安装井盖........................ - 7 -5.10 拆摸......................... - 7 -5.11 成品保护....................... - 7 -5.12 清场退场....................... - 7 -6 注意事项 ............................ -7 -电缆手孔井做法施工工艺标准1 施工工艺依据1.1 施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000- K8+440（修改审定稿）。

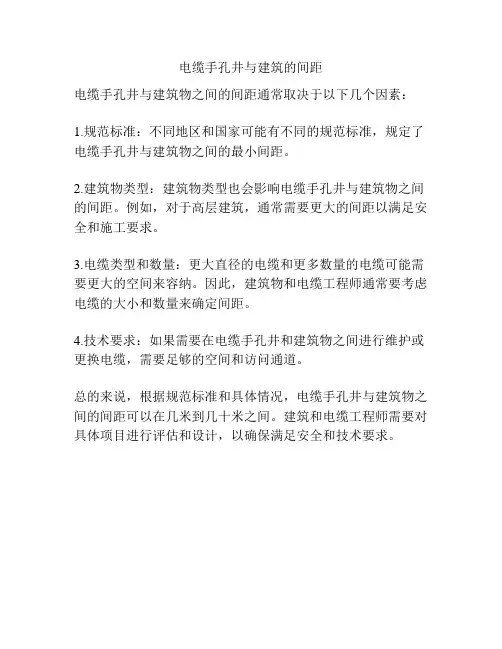

电缆手孔井与建筑的间距
电缆手孔井与建筑物之间的间距通常取决于以下几个因素：
1.规范标准：不同地区和国家可能有不同的规范标准，规定了电缆手孔井与建筑物之间的最小间距。
2.建筑物类型：建筑物类型也会影响电缆手孔井与建筑物之间的间距。
例如，对于高层建筑，通常需要更大的间距以满足安全和施工要求。
3.电缆类型和数量：更大直径的电缆和更多数量的电缆可能需要更大的空间来容纳。
因此，建筑物和电缆工程师通常要考虑电缆的大小和数量来确定间距。
4.技术要求：如果需要在电缆手孔井和建筑物之间进行维护或更换电缆，需要足够的空间和访问通道。
总的来说，根据规范标准和具体情况，电缆手孔井与建筑物之间的间距可以在几米到几十米之间。
建筑和电缆工程师需要对具体项目进行评估和设计，以确保满足安全和技术要求。
手孔井施工方案与技术措施
一）施工工序：
测量放线---手孔井开挖---手孔井砌筑---回填
二）施工工艺：
1、测量放线，定出手孔井中心线及开挖线
2、手孔井开挖，根据现场情况放坡开挖。
开挖后经验槽合格及监理工程师签认后，才允许进行下不施工。
3、井盖井座均为钢纤维混凝土材料，井盖在安装前应先在盖板槽内做M20预拌砂浆厚15mm，待标高校正后，用细石混凝土将盖座窝牢。
4、井座与井口接触面应采用M5预拌砂浆找平，然后把井座平整安装在井口上面，并用M5预拌砂浆填满缝隙。
5、手孔井采用MU10青砖，M5预拌砂浆砌筑，内壁M20预拌砂浆抹面10mm厚。
砖砌体砂浆要满足设计强度，铺砌饱满，保证四周回填压实度满足设计要求。
砂浆标号要符合设计要求，拌合均匀，稠度要适度。
抹灰时，要先将砖砌体表面清扫干净，湿度不够时应先浇适当的水润湿，以保证砂浆与砖砌体粘结牢固，避免脱落、空鼓。
6、电缆进出管四向，可移动。
电缆穿管应与接地线焊接，电缆穿管及手孔井底部均应有1%坡度。
三）安全要求
1、现场的作业人员必须佩带安全帽，不得穿拖鞋进入施工现场；
2、所有原材料按指定地点堆放整齐，施工现场垃圾按指定地点堆放并清理。
3、要文明施工，坚持做到“完工、料尽、场地清”。
天府大道南延线道路照明工程二期工程电缆手孔井做法施工工艺标准编制：复核：总工程师：编制单位：成都天府大道南延线电气工程项目部编制日期：二O—三年六月十四日目录目录-.0.-电缆手孔井做法施工工艺标准-1-1施工工艺依据-1-1.1施工设计图-1-1.2施工规程-1-2施工范围-1-3施工准备-1-3.1劳动组织-1-3.2工机具-2-3.3主要材料-2-4操作程序-3-4.1工序流程图-3-4.2电缆手孔井做法图（见图号ZM-15）-3-5操作要领-3-准备工作-3-定位放线-4-挖基础坑-5-5.4铺滤水沙层-5-5.5架模-5-5.6砂浆砖砌体-5-5.7找平-5-5.8安装井座-6-5.9安装井盖-6-5.10拆摸-6-5.11成品保护-6-5.12清场退场-6-6注意事项-6-电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区三纵一横重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段~修改审定稿。
1・2施工规程《城市道路照明工程施工及验收规程》（）。
2施工范围天府大道南延线（二期）照明工程，其里程：〜，且必须在绿化带或人行道、公交停靠站台、中央分隔带、主辅分隔带内。
3施工准备3・1劳动组织3.2工机具3・3主要材料4操作程序4・1工序流程图()首先熟悉电缆线路的图纸及电缆手孔井做法图，并准备材料工机具等。
()在施工现场对照图纸进行现场调查确认电缆经过的手孔井的地点，仔细审核施工放线的依据。
()对本工程使用的测量仪器进行复核，确保精度要求。
没有检验合格证或仪器超出检验时效地严禁使用。
定位放线手孔井位置及预埋管位置示意图（附后）；施工设计图里程及电缆手孔井做法图，图号一、；手孔井设置在人行道上手孔井中心点距道路边缘距离且距灯基础或人行道的断口处边缘距离不小于；手孔井设置在主辅分隔带上手孔井中心点距道路边缘为，且距灯基础（或主辅分隔带的断口处）边缘的距离不小于;手孔井设置在中央分隔带上手孔井中心点距距道路边缘为，且距灯基础（或中央分隔带的断口处）边缘的距离不小于；手孔井设置在公交停靠站台上手孔井中心点距距道路边缘为或站台中心，此处三个手孔井的过道管均进入井内，且三井中心连线垂直道路。
直埋电缆如果需要设井的话，那应该在接头处设，和电缆制造长度有关。
一般穿管情况下设井。
如：电力工程电缆设计规范：5.4.7 较长电缆管路中的下列部位，应设有工作井：（1）电缆牵引张力限制的间距处。
其最大间距，可按本规范附录F确定。
（2）电缆分支、接头处。
（3）管路方向较大改变或电缆从排管转入直埋处。
（4）管路坡度较大且需防止电缆滑落的必要加强固定处。
民用建筑电气设计规范：7.3.4.7 在线路转角、分支处应设电缆人孔井，在直线段上，为便于拉引电缆也应设置一定数量的电缆人孔井，人孔井间的距离不宜大于150m。
7.3.4.8 电缆人孔井的净空高度不宜小于1.80m，其上部人孔的直径不应小于0.70m。
如果只是电缆穿钢管或者PVC，我觉得井的距离不应该超过30米，因为穿管线路不允许超过30米。
管井的设置可以参考《电力工程电缆设计规范GB 50217-2007》：5. 4. 7 较长电缆管路中的下列部位，应设置工作井：1 电缆牵引张力限制的间距处。
2 电缆分支、接头处。
3 管路方向较大改变或电缆从排管转入直埋处。
4 管路坡度较大且需防止电缆滑落的必要加强固定处。
工作井的大小根据什么确定根据电缆有关施工规范，电缆的弯曲半径不小于20d.通常高压电缆井要比低压电缆井大。
电缆井的大小和电缆的管群数和电缆井位置还有关系。
我们做的低压电缆井通常净尺寸1米*1.2米。
高压井至少净尺寸2米*1.5米左右规范上是不超过100m，但实际市政上都不超过50m，一般30-40m，这个主要是敷设电缆受机械的限制，特别是大的电缆，距离长了无法拖动。
60米-80米。
通常的穿管器工作距离最多100米左右。
需要电缆为铠装才行，否则距离超过80就会是电缆护层收到破坏，影响绝缘性及使用年限。
室外手孔井施工工艺手孔井是指用于室外的一种简易井口结构，它通常用于电力、通信、给水等管线的敷设和维护工作。
在室外手孔井的施工过程中，需要遵循一定的工艺流程和操作规范，以确保施工质量和安全性。
在施工前需要对施工现场进行勘测和规划。
确定手孔井的位置和数量，根据工程需求进行合理布置。
同时，要考虑到井盖的便捷开启和关闭，以及井盖的承载能力等因素。
接下来，进行地面开挖工作。
根据设计要求和井孔尺寸，在施工现场进行地面开挖，将井孔的位置挖出来。
在开挖的过程中，要注意土壤的稳定性和周边建筑物的安全，避免发生地质灾害和工程事故。
然后，进行基础施工工作。
在井孔的底部铺设一层砂浆，然后将井筒和井壁逐层垂直放置。
井筒和井壁可以使用混凝土、砖石等材料进行搭建，要保证结构牢固和耐久性。
在井孔的顶部留出出口孔和电缆穿线孔，方便后续的管线敷设和维护。
井孔内部的施工也需要注意细节。
首先进行井孔的清理工作，将井孔内的杂物和泥土清除干净。
然后进行井壁的抹灰和防水处理，以保护井壁不受潮湿和腐蚀。
最后，安装井盖和防护设施，确保井孔的安全性和使用便捷性。
在施工过程中，需要注意以下几点。
首先，要严格遵守施工规范和安全操作规程，确保施工人员的人身安全。
其次，要使用合适的工具和设备，保证施工质量和效率。
同时，要加强施工现场的管理和监督，防止出现质量问题和安全事故。
室外手孔井施工工艺是一项综合性的工作，需要施工人员具备一定的专业知识和技能。
在实际施工中，要根据具体情况和工程需求，灵活调整施工工艺和操作方法。
只有通过科学规范的施工工艺，才能保证室外手孔井的质量和安全性，为后续的管线敷设和维护提供良好的基础。
手孔井施工方案手孔井施工是指在井筒周围开挖一定深度的土层，并将井筒防护材料嵌入土壤中，保证井筒的稳定和安全。
下面是关于手孔井施工方案的700字介绍：手孔井施工方案一、施工准备工作1. 设备与材料准备：挖掘机、铲车、浇筑机械等施工设备；C25砼、沥青等建筑材料。
2. 施工人员准备：施工队伍分工明确，各岗位人员要熟悉各自的工作内容和要求。
3. 施工现场清理：清理施工现场，将多余的杂物进行清理，保持施工区域整洁。
二、施工方案1. 确定井筒位置：根据设计要求，在施工现场确定井筒的位置，并进行标注。
同时，还需对周围地质情况进行勘测，以确定井筒施工的合理深度。
2. 开挖井筒：使用挖掘机根据标注点进行井筒的开挖工作。
开挖过程中，应注意保持井筒的垂直度和直径的一致性。
施工人员还需注意安全，避免发生事故。
3. 构筑井筒防护材料：在井筒开挖完成后，将井筒防护材料按照设计要求嵌入土壤中。
井筒防护可采用砼浇筑的方式，即在井筒周围铺设模板，倒入预先调配好的C25砼并进行振捣，直至达到设计标高。
4. 井筒顶部处理：在井筒顶部，将井盖与井筒固定，确保井盖的平整牢固。
同时，还需根据设计要求进行防水处理，以保证井筒的密闭性。
5. 施工地面恢复：施工完成后，对施工现场进行清理，保持施工区域的整洁。
若有地面破损，需进行修补，使恢复后的地面与周围环境相协调。
三、施工要求1. 施工过程中，施工人员必须加强安全意识，严格遵守工作规程和操作规范。
2. 施工设备要进行充分检查，确保设备正常运转。
3. 施工现场应设立警示标志，防止外来人员进入施工区域。
4. 施工过程中，若遇到设计要求以外的问题，应及时停工汇报，不能私自处理。
5. 施工结束后，要进行验收。
验收合格后方可投入使用。
四、安全预措施1. 施工人员要穿戴好安全装备，如安全帽、安全鞋等。
2. 施工人员要遵守施工现场的规定，禁止吸烟、闲聊等行为。
3. 施工现场应有专人负责管控交通，确保施工过程中车辆与行人的安全。
第1篇混凝土电缆手孔井施工方案一、工程概况混凝土电缆手孔井是电缆线路中常用的附属设施，主要用于电缆的敷设、维护和管理。
本方案针对某电缆线路工程中的混凝土电缆手孔井施工进行详细规划。
工程地点：某市某区某街道工程规模：共计100座混凝土电缆手孔井工程内容：手孔井的挖掘、模板安装、混凝土浇筑、井室回填等施工周期：60天二、施工准备1. 施工图纸及技术资料（1）施工图纸：包括手孔井的平面布置图、结构图、材料清单等。
（2）技术资料：包括施工组织设计、施工方案、施工规范、质量标准等。
2. 施工人员及设备（1）施工人员：项目经理、技术负责人、施工员、质检员、安全员、电工、焊工、混凝土工、挖掘机操作手等。
（2）施工设备：挖掘机、吊车、搅拌车、混凝土输送泵、振动棒、水准仪、钢卷尺、线锤、铁锹、箩筐、模板等。
3. 材料及物资（1）水泥：普通硅酸盐水泥，强度等级不低于32.5MPa。
（2）砂：中粗砂，含泥量不大于3%。
（3）石子：碎石，粒径为5-25mm，含泥量不大于1%。
（4）钢筋：HPB300钢筋，直径为8mm、10mm、12mm。
（5）模板：木模板或钢模板，尺寸根据设计要求确定。
（6）外加剂：减水剂、早强剂等。
4. 施工场地及环境（1）场地平整：确保施工场地平整，无积水、杂物等。
（2）排水设施：设置排水沟、集水井等，确保施工期间排水畅通。
（3）安全防护：设置安全警示标志、安全防护设施等，确保施工安全。
三、施工工艺1. 挖掘（1）根据设计图纸确定井位，使用挖掘机进行挖掘。
（2）挖掘深度应比设计深度深300mm，以便于模板安装和混凝土浇筑。
（3）挖掘过程中，注意保护地下管线、电缆等设施，避免损坏。
2. 模板安装（1）根据设计图纸，制作或采购模板，模板尺寸应符合设计要求。
（2）模板安装前，应进行检查、校正，确保模板尺寸、位置准确。
（3）模板安装后，使用拉杆、螺栓等固定，确保模板稳定。
3. 钢筋绑扎（1）根据设计图纸，绑扎钢筋，确保钢筋间距、保护层厚度符合规范要求。

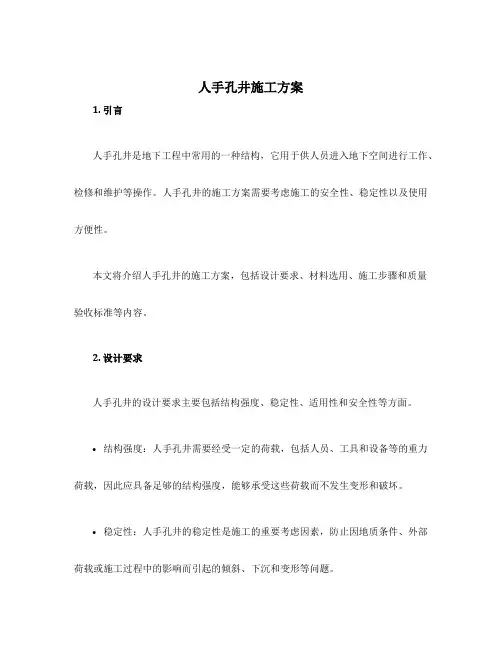

人手孔井施工方案1. 引言人手孔井是地下工程中常用的一种结构，它用于供人员进入地下空间进行工作、检修和维护等操作。
人手孔井的施工方案需要考虑施工的安全性、稳定性以及使用方便性。
本文将介绍人手孔井的施工方案，包括设计要求、材料选用、施工步骤和质量验收标准等内容。
2. 设计要求人手孔井的设计要求主要包括结构强度、稳定性、适用性和安全性等方面。
•结构强度：人手孔井需要经受一定的荷载，包括人员、工具和设备等的重力荷载，因此应具备足够的结构强度，能够承受这些荷载而不发生变形和破坏。
•稳定性：人手孔井的稳定性是施工的重要考虑因素，防止因地质条件、外部荷载或施工过程中的影响而引起的倾斜、下沉和变形等问题。
•适用性：根据不同的使用要求，人手孔井的尺寸、形状和布置等需要适应工程实际需求，方便人员进入和操作。
•安全性：施工过程中需要考虑施工人员的安全，避免发生安全事故，人手孔井的设计应符合相关的安全标准和规范要求。
3. 材料选用人手孔井的材料选用需要考虑以下几个方面：•井筒材料：一般选择具有一定强度和耐久性的材料，如混凝土、钢筋混凝土、钢板等。
根据不同的条件和要求选择合适的井筒材料。
•井盖材料：井盖需要具备足够的强度和耐久性，同时也要考虑使用方便和外观美观等因素，可以选择铸铁、混凝土或合金材料等。
•扶手材料：人手孔井的扶手需要有足够的强度，以方便人员进出井口，可以选择钢管或钢板等材料。
4. 施工步骤人手孔井的施工步骤通常包括以下几个阶段：第一阶段：准备工作•确定井位：根据设计要求和工程要求确定井位，包括井的位置、高程和平面布置等。
•做好安全措施：施工前需要做好相应的安全措施，确保施工人员的安全。
第二阶段：井筒施工•挖掘基坑：根据设计要求和图纸进行基坑的挖掘，注意土方开挖的斜坡比例和稳定性。
•浇筑井筒：在挖掘好的基坑内，按照设计要求进行井筒的浇筑，采用相应的材料和工艺。
第三阶段：井盖施工•安装井盖：将井盖按照设计要求和安装步骤进行安装，采用合适的连接方式进行固定。
人手孔井施工方案一、施工背景及目的人手孔井是指由人工开挖的、用于人员进出、作业、修复等用途的一个井口。
它广泛应用于建筑工程、市政工程、水利工程等领域。
本施工方案旨在描述人手孔井施工的具体步骤和注意事项，确保施工的安全、快速和高质量完成。
二、施工准备工作1.施工前，要制定详细而科学的施工方案，包括施工时间计划和资源配置计划。
2.检查施工现场，并确定人手孔井的位置、尺寸和深度。
3.准备好所需的工具和设备，如挖掘机、铁锹、扛把子、尺子等。
4.确保所有人员具备相关的施工技能和安全意识，必要时提供培训。
三、施工步骤1.界定井口的位置和尺寸。
根据设计要求，在施工现场利用测量工具和标志物确定井口的位置和尺寸。
2.挖掘井口。
利用挖掘机或人工方式挖掘出井口。
挖掘应遵循安全规范，防止塌方和坍塌。
3.清理井底。
将井底清理干净，确保底部平整，无碎石、杂物等。
4.安装支护结构。
根据设计要求，对井口进行支护结构的安装，如欧式盖板、网格板等。
确保支护结构能够承受施工人员的重量和压力。
5.安装井盖。
根据设计要求，在井口安装井盖，确保井盖与井口配合紧密，稳固可靠。
6.进出井工具和设备的配置。
根据施工需要，配置必要的进出井工具和设备，如梯子、绳索、安全带等。
7.进行相关作业。
根据工程要求，进行相关的作业，如检查设备、维护管道等。
四、施工注意事项1.严格遵守安全操作规程和操作规范，做好施工人员的安全防护工作。
2.对施工现场进行周边挖掘，要做好挖掘的支护工作，防止坍塌事故的发生。
3.在井口附近设立安全警示标志，提醒周围人员注意安全。
4.在施工过程中，应不断检查人手孔井的支护结构，确保其完好无损。
5.进入井口前，需检查井盖的密封性和稳固性，确保安全。
6.施工人员进入人手孔井时，应注意佩戴个人防护装备，如安全帽、手套等。
7.在施工过程中，应及时清理现场产生的砂土、垃圾等。
五、施工质量控制1.进行施工前、中、后的现场测量，确认孔井位置、尺寸和深度是否符合设计要求。
- -天府大道南延线道路照明工程(二期工程)电缆手孔井做法施工工艺标准编制：复核：总工程师：编制单位：天府大道南延线电气工程项目部编制日期：二〇一三年六月十四日目录目录........................................................................................................... - 1 - 电缆手孔井做法施工工艺标准 ............................................................................ - 2 - 1施工工艺依据 ........................................................................................ - 2 -1.1施工设计图................................................................................... - 2 -1.2施工规程...................................................................................... - 2 -2施工围 ................................................................................................ - 2 - 3施工准备.............................................................................................. - 2 -3.1劳动组织...................................................................................... - 2 -3.2工机具 ........................................................................................ - 3 -3.3主要材料...................................................................................... - 3 -4操作程序.............................................................................................. - 4 -4.1工序流程图................................................................................... - 4 -4.2电缆手孔井做法图(见图号ZM-15）....................................................... - 5 -5操作要领.............................................................................................. - 5 -5.1准备工作...................................................................................... - 5 -5.2定位放线...................................................................................... - 5 -5.3挖基础坑...................................................................................... - 7 -5.4铺滤水沙层................................................................................... - 7 -5.5架模 ........................................................................................... - 7 -5.6砂浆砖砌体................................................................................... - 8 -5.7找平 ........................................................................................... - 8 -5.8安装井座...................................................................................... - 8 -5.9安装井盖...................................................................................... - 8 -5.10拆摸.......................................................................................... - 8 -5.11成品保护 .................................................................................... - 9 -5.12清场退场 .................................................................................... - 9 -6注意事项.............................................................................................. - 9 -电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000～K8+440(修改审定稿)。
手孔井定额手孔井定额一、手孔井概述手孔井是指在道路、广场等地面上设置的人工开挖的井，用于接收雨水、废水或其他液体。
手孔井通常由井筒和盖板组成，其尺寸和深度根据需要进行设计和施工。
二、手孔井定额的定义手孔井定额是指在规定条件下，根据设计要求，对手孔井的尺寸、深度、材料等进行统一规范和标准化。
三、手孔井定额的内容1. 手孔井尺寸根据使用要求和排水量计算，确定手孔井的直径和深度。
一般来说，直径不小于0.8米，深度不小于1.5米。
2. 手孔井材料根据地下水位和承载力要求，选择合适的材料进行施工。
常用材料包括混凝土、砖石等。
3. 手孔井盖板根据使用要求和承载能力计算，确定盖板的厚度和尺寸。
一般来说，盖板厚度不小于0.1米。
4. 手孔井出口管道根据排水量和流速计算，确定出口管道的直径和长度。
一般来说，直径不小于0.1米，长度不小于1.5米。
5. 手孔井施工工艺根据设计要求和施工条件，确定手孔井的开挖、垫层、浇筑等施工工艺。
四、手孔井定额的应用手孔井定额是规范手孔井设计和施工的重要依据。
在实际工程中，应根据具体情况进行调整和优化。
五、手孔井定额的意义1. 统一规范：手孔井定额可以统一各地区、各单位对手孔井的设计和施工标准。
2. 提高质量：遵循手孔井定额可以保证手孔井的质量和可靠性。
3. 降低成本：合理使用材料和施工方法，可以降低手孔井建设成本。
六、结论通过对手孔井定额的介绍，我们了解到了其定义、内容、应用及意义。
在实际建设中，我们应该遵循相关规范进行设计和施工，以提高建设质量并降低成本。
弱电手孔井检验批摘要：一、弱电手孔井的定义和作用二、弱电手孔井的检验批标准三、弱电手孔井检验批的具体流程四、检验批中需要注意的关键点五、总结正文：弱电手孔井作为城市基础设施建设的重要组成部分，承担着保障城市通信、监控、安防等弱电系统正常运行的任务。
为了保证弱电手孔井的质量和使用效果，需要对其进行严格的检验批。
一、弱电手孔井的定义和作用弱电手孔井，顾名思义，是用于安装、保护和维修城市弱电系统设备的一种设施。
它通常设置在道路的人行道上，方便施工和检修。
弱电手孔井内包含各种弱电设备，如通信线缆、光纤、电话线等，它们对于城市的正常运行具有至关重要的作用。
二、弱电手孔井的检验批标准我国对弱电手孔井的检验批有明确的标准，包括产品设计、原材料、生产工艺、质量控制等方面。
这些标准旨在确保手孔井的性能、使用寿命和施工安全。
只有符合这些标准的产品才能进入市场销售和使用。
三、弱电手孔井检验批的具体流程1.产品设计：设计方案需符合相关标准和规范，对手孔井的结构、尺寸、材料等进行详细设计。
2.原材料检测：对选购的原材料进行力学性能、耐腐蚀性、防火性能等方面的检测，确保原材料质量。
3.生产工艺：对生产工艺进行严格控制，确保产品质量稳定。
4.质量控制：对成品进行抽检，确保其质量满足相关标准。
5.出厂验收：对已完成生产的产品进行全面的质量检验，确保合格后方可出厂。
四、检验批中需要注意的关键点1.结构设计：手孔井的结构应满足安装、维修等要求，同时具备良好的承载能力和稳定性。
2.材料选择：选择具有优良性能的材料，如高强度水泥、耐腐蚀不锈钢等，以保证手孔井的使用寿命。
3.生产工艺：注重生产工艺的改进和优化，提高产品质量和生产效率。
4.质量控制：加强质量控制，对不合格产品及时进行整改，确保产品质量。
综上所述，弱电手孔井的检验批是确保其质量和使用效果的重要环节。
弱电人手孔井的设置要求一、引言弱电人手孔井是指用于弱电工程（如电信、计算机网络、监控、安防、音视频等）布线的管井，是基础设施工程中的重要组成部分。
其主要作用是为各种弱电线缆提供保护、密封和交叉连接的功能。
为了确保弱电人手孔井的布置和设置符合规范和安全要求，需要按照一定的标准进行设计、建造和维护。
二、弱电人手孔井的布置要求1.点位布置：弱电人手孔井的布置需要根据实际需要和弱电设备的分布情况来确定。
一般应该根据不同区域和楼层划分，合理确定孔井的数目和位置，并与建筑结构和弱电设备布线路径相匹配。
2.布置间距：弱电人手孔井之间的布置间距应根据布线的需要和安全要求设置。
一般要求布置均匀，不超过40-50米。
同时，需要保证孔井之间布置有足够的空间，方便日常维护和检修。
3.布置高度：弱电人手孔井的布置高度应与电源孔井的布置相匹配，一般布置在地下或者室内墙面上。
孔井之间的水平距离和竖直距离应满足弱电线缆布线的需要，同时避免干扰和冲击。
三、弱电人手孔井的设计要求1.外观尺寸：弱电人手孔井的外观尺寸应根据需要和实际使用情况进行合理设计。
一般要考虑到弱电线缆的长度、直径和弯曲半径等因素，以及后续的维护和更新需求。
同时，外观尺寸也应符合相关的国家标准和规范要求。
2.材料选择：弱电人手孔井的材料选择应具有耐腐蚀、防水、耐压和阻燃等特性。
常用的材料包括玻璃钢、钢筋混凝土、PVC等。
选择材料时要考虑到孔井的使用环境和载荷要求，以及后期维护和管理的方便性。
3.密封性能：弱电人手孔井的密封性能是确保线缆安全和设备正常运行的关键。
因此，孔井的设计和施工要保证良好的密封性能，避免水、尘、气体和小动物的进入。
同时，孔井的密封性能也要符合相关的防火和防爆要求。
四、弱电人手孔井的施工要求1.施工工艺：弱电人手孔井的施工要遵循相关的施工工艺和规范。
包括基础施工、钢筋安装、模板搭设、浇筑混凝土、检查调整等环节。
施工过程中需要保证孔井的净高度和净宽度，不得有错误、变形或损坏。
人手孔施工方案在建筑施工中，人手孔施工是一项重要的工程环节。
人手孔是为了安装管线或电缆而在墙体或地面上开辟的孔洞。
正确的人手孔施工方案能够确保施工质量，提高施工效率，避免安全事故的发生。
本文将介绍人手孔施工的一般步骤和注意事项。
步骤一：测量定位在进行人手孔施工之前，首先需要进行测量和定位。
根据施工图纸上的要求和设计要求，确定孔洞的位置和尺寸。
在确定孔洞位置时，需考虑原有结构的影响，避免损坏原有设施。
步骤二：准备施工材料和工具在开始实际施工之前，需要准备好所需的施工材料和工具。
常用的工具包括电动钻、手持电锤、钢锉等，材料包括孔洞罩、防护罩等。
步骤三：进行施工1.使用电动钻和适当大小的钻头，在测量好的位置开始钻孔。
2.钻孔结束后，使用手持电锤和钢锉将孔口修整至设计要求的尺寸和形状。
3.检查孔口的平整度和尺寸是否符合要求，如不符合，及时进行修正。
4.安装孔洞罩或防护罩，避免施工过程中造成污染或危险。
步骤四：完善施工记录在人手孔施工完成后，需要做好施工记录。
记录包括孔洞位置、尺寸、施工时间等信息，以备将来检查和维护使用。
注意事项•在进行人手孔施工时，一定要带好安全防护装备，确保施工人员的安全。
•严格按照设计要求和施工标准进行操作，避免因操作不当而影响施工质量。
•孔口修整时要小心谨慎，避免损坏原有结构。
•孔口修整后要清理干净，避免残留碎屑或杂物。
通过以上步骤和注意事项，可以有效地进行人手孔施工，保证施工质量，提高施工效率。
人手孔施工虽然是一项看似简单的工作，但却需要严谨的态度和专业的技术。
希望本文对相关从业人员有所帮助。
''天府大道南延线道路照明工程(二期工程)电缆手孔井做法施工工艺标准编制：复核：总工程师：编制单位：成都天府大道南延线电气工程项目部编制日期：二〇一三年六月十四日目录目录.............................................................................................................................................................- 1 - 电缆手孔井做法施工工艺标准.................................................................................................................- 2 - 1施工工艺依据..................................................................................................................................- 2 -1.1施工设计图...........................................................................................................................- 2 -1.2施工规程...............................................................................................................................- 2 -2施工范围..........................................................................................................................................- 2 - 3施工准备..........................................................................................................................................- 2 -3.1劳动组织...............................................................................................................................- 2 -3.2工机具...................................................................................................................................- 3 -3.3主要材料...............................................................................................................................- 3 -4操作程序..........................................................................................................................................- 4 -4.1工序流程图...........................................................................................................................- 4 -4.2电缆手孔井做法图(见图号ZM-15） .................................................................................- 5 -5操作要领..........................................................................................................................................- 5 -5.1准备工作..............................................................................................................................- 5 -5.2定位放线..............................................................................................................................- 5 -5.3挖基础坑..............................................................................................................................- 7 -5.4铺滤水沙层...........................................................................................................................- 7 -5.5架模.......................................................................................................................................- 7 -5.6砂浆砖砌体...........................................................................................................................- 7 -5.7找平.......................................................................................................................................- 7 -5.8安装井座...............................................................................................................................- 8 -5.9安装井盖...............................................................................................................................- 8 -5.10拆摸.....................................................................................................................................- 8 -5.11成品保护.............................................................................................................................- 8 -5.12清场退场.............................................................................................................................- 8 -6注意事项..........................................................................................................................................- 8 -电缆手孔井做法施工工艺标准1施工工艺依据1.1施工设计图天府新区"三纵一横"重大基础设施项目天府大道南延线照明工程设计文件天府大道南延线一段K6+000～K8+440(修改审定稿)。
1.2施工规程《城市道路照明工程施工及验收规程》（CJJ89-2012）。
2施工范围天府大道南延线（二期）照明工程，其里程：K6+000～K17+314，且必须在绿化带或人行道、公交停靠站台、中央分隔带、主辅分隔带内。
3施工准备3.1劳动组织3.2工机具3.3主要材料4操作程序4.1工序流程图4.2电缆手孔井做法图(见图号ZM-15-1、2）5操作要领5.1准备工作（1）首先熟悉电缆线路的图纸及电缆手孔井做法图，并准备材料工机具等。
（2）在施工现场对照图纸进行现场调查,确认电缆经过的手孔井的地点，仔细审核施工放线的依据。
（3）对本工程使用的测量仪器进行复核，确保精度要求。
没有检验合格证或仪器超出检验时效地严禁使用。
5.2定位放线5.2.1手孔井位置及预埋管位置示意图（附后）；5.2.1.1施工设计图里程及电缆手孔井做法图，图号ZM-15一1、2；5.2.1.2手孔井设置在人行道上:手孔井中心点距道路边缘距离1500mm,且距灯基础(或人行道的断口处)边缘距离不小于1500mm；5.2.1.3手孔井设置在主辅分隔带上:手孔井中心点距道路边缘为4750mm，且距灯基础（或主辅分隔带的断口处）边缘的距离不小于1500mm；5.2.1.4手孔井设置在中央分隔带上:手孔井中心点距距道路边缘为4000mm，且距灯基础（或中央分隔带的断口处）边缘的距离不小于1500mm；5.2.1.5手孔井设置在公交停靠站台上:手孔井中心点距距道路边缘为1250mm(或站台中心)，此处三个手孔井的过道管均进入井内50mm，且三井中心连线垂直道路。
