土壤湿度传感器原理
土壤湿度传感器是一种用于测量土壤湿度的设备，它可以帮助农民和园艺爱好者监测土壤湿度，从而更好地管理灌溉和植物生长。

传感器的原理是基于土壤电导率的变化来测量土壤湿度，下面我们来详细介绍一下土壤湿度传感器的原理。

首先，土壤湿度传感器通常由两个电极组成，这两个电极被插入到土壤中。

当土壤中含有水分时，土壤的电导率会增加，因为水分中的离子会导电。

因此，当土壤湿度增加时，土壤的电导率也会增加。

传感器利用这一原理来测量土壤湿度。

其次，传感器通过测量土壤的电导率来确定土壤的湿度。

传感器会向土壤中施加一个小电流，并测量通过土壤的电流。

通过测量电流的大小，传感器可以计算出土壤的电导率，从而推算出土壤的湿度。

另外，传感器还可以通过测量土壤的介电常数来确定土壤的湿度。

土壤的介电常数是指土壤对电场的响应能力，它与土壤中的水分含量有关。

传感器可以通过测量土壤对电场的响应来确定土壤的介电常数，从而推算出土壤的湿度。

最后，传感器还可以利用土壤中的电容变化来确定土壤的湿度。

当土壤中的水分含量增加时，土壤的电容会增加。

传感器可以通过测量土壤的电容来确定土壤的湿度。

总的来说，土壤湿度传感器的原理是基于土壤的电导率、介电常数和电容的变化来测量土壤湿度。

通过这些原理，传感器可以准确地测量土壤的湿度，帮助农民和园艺爱好者更好地管理灌溉和植物生长。

希望本文能够帮助大家更好地理解土壤湿度传感器的工作原理。

土壤水分测量仪使用原理为了保证农作物正常生长，在自然条件下，如果降水量不足或者分布不均匀，不能满足农作物的生长，那么就需要人为地进行灌溉，以补天然降雨的不足。

而对农作物进行灌溉时需要适时、适量、合理，需要根据农作物的需水特性、土壤条件、气候等因素而定。

土壤水分测量仪又称土壤水分速测仪、土壤水分测定仪，可以快速测量土壤水分值的土壤仪器。

一、土壤水分测量仪使用原理：土壤水分测量仪采用国际上流行的现场测试土壤水分原理——频域反射原理，仪器发射一定频率的电磁波，电磁波沿探针传输，到达底部后返回，检测探头输出的电压，由于土壤介电常数的变化取决于土壤的含水量，由输出的电压和水分关系则可计算出土壤的含水量。

二、土壤水分测量仪功能特点：1. 带GPS定位功能：自动显示采集点地理坐标。

2. 带手机APP和管理云平台：通过GPRS上传，数据可远程实时在线查看。

3. 多参数同屏显示：中文液晶显示当前日期、传感器数据、存储容量、语音状态等信息。

4. 内置锂电池供电：带充电保护、电压过低提示功能。

5. 语音超限预警播报：平台可预置常用农作物报警上下限，进行超限报警。

6. 低功耗设计：增加系统监控和保护措施，避免系统死机。

7. 数据保存功能强大：设备内部Flash可存储最近3万条数据，标配4G内存卡可无限存储。

8. 交直流两用，内置锂电池供电：7.4V/2.8Ah锂电池，具有充电保护、电压过低提示功能。

也可长时间放置记录地点。

三、土壤水分测量仪使用方法：1．仪器使用时，必须将水分传感器的金属探针全部插入土壤，只插入一部分探针，显示的数据不准确。

2．插入探针时，不可将塑料部分埋入土里，以免水分进入传感器导致内部信号处理器短路。

3．如要要测量较深层土壤的水分时，请先将土地挖到所需要的深度，再进行测量。

4．插入探针时，必须握紧传感器塑料部分，垂直受力插入，受力不对，将会导致探针弯曲受损。

5．测量完毕取出传感器的时候，必须用手抓紧传感器的塑料部分再拔出，切忌通过拉扯传感器的导线拔出传感器。

土壤水分传感器工作原理
土壤水分传感器又称土壤湿度传感器，由不锈钢探针和防水探头构成，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量。

与数据采集器配合使用，可作为水分定点监测或移动测量的工具（即农田墒情检测仪）。

注：传感器一般采用PVC外壳加环氧树脂封装。

操作注意事项
①在进行测量之前应选择密度均匀的土壤作为被测对象；
②不要将传感器探针插入硬土块中，防止探针损坏；
③不可直接拽拉电缆将传感器移出土壤，用手握住环氧树脂外包装被测土壤；
④土壤水分传感器使用完毕后，用毛刷扫除探针上的土尘，并用柔软的布擦干探针，保护湿度探头干净，增加使用寿命
适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验、地下输油、输气管道及其它管线的防腐监测等领域。

使用范围
适用于节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验、地下输油、输气管道及其它管线的防腐监测等领域。

土壤湿度传感器的工作原理土壤湿度是指土壤中含水量的多少，对植物的生长发育具有重要的影响。

土壤湿度传感器是一种可以测量土壤湿度的设备，通过感知土壤中水分的含量，帮助农民或园艺爱好者进行适量浇水，提高植物的生产力。

土壤湿度传感器的工作原理主要分为电导率法和电容法两种方式。

以下将详细介绍这两种工作原理。

电导率法是利用土壤中的电导率与含水量之间的关系来测量土壤湿度。

传感器包括两个电极，一般采用钢片或钉子形式插入土壤中。

当土壤干燥时，电导率较低；当土壤湿润时，电导率较高。

传感器的电极与电源相连，通过电流的流动来测量土壤的电导率。

一般情况下，通过测量电流的大小即可得知土壤中的含水量。

这种方法简单、经济，但存在一定的局限性，即容易受到土壤成分的影响。

电容法是另一种常用的测量土壤湿度的方式。

该方法利用土壤的介电常数与含水量之间的关系来进行测量。

传感器由两个电极组成，一般采用圆盘或圆柱形式的电极插入土壤中。

当土壤干燥时，电容值较低；当土壤湿润时，电容值较高。

传感器通过测量电容的变化来得知土壤湿度的变化。

电容法的优点是测量范围广，对土壤成分的影响较小。

但相比于电导率法，电容法的传感器结构复杂，成本较高。

除了上述两种常用的土壤湿度传感器工作原理外，还有一些其他的传感器，例如纳米材料传感器和微机电系统传感器等。

这些传感器利用纳米材料或微机电技术来测量土壤中的湿度变化。

它们的工作原理比较复杂，但具有更高的灵敏度和测量精度。

无论是哪种工作原理，土壤湿度传感器的使用都需要合适的数据采集和处理设备。

传感器通过和数据采集器相连，将采集到的土壤湿度数据传输到计算机或监测系统中进行处理和分析。

这样可以帮助农民或园艺爱好者更好地掌握土壤湿度变化的情况，以便调整合理的灌溉水量。

总结起来，土壤湿度传感器的工作原理大致可以分为电导率法和电容法两种方式。

电导率法通过测量土壤中的电导率来得知土壤的含水量，而电容法则通过测量土壤中的介电常数来进行测量。

电容式土壤湿度传感器原理电容式土壤湿度传感器是一种常用的土壤湿度检测设备，它通过测量土壤中的电容变化来判断土壤的湿度。

在农业生产和环境监测中，土壤湿度是一个非常重要的参数，对于植物的生长和发育以及土壤水分管理都起着至关重要的作用。

电容式土壤湿度传感器的原理是基于土壤的介电常数与土壤含水量之间的关系。

土壤的介电常数与土壤中的水分含量呈正相关，当土壤中的水分含量增加时，土壤的介电常数也会随之增加。

传感器内部通常包含两个电极，当电极与土壤接触时，土壤中的水分会影响电极之间的电容。

传感器的工作原理是通过测量电容的变化来间接地推测土壤的湿度。

当土壤湿度较低时，土壤中的水分较少，电容较小；当土壤湿度较高时，土壤中的水分较多，电容较大。

通过测量电容的变化，可以得到土壤湿度的相对值。

具体的测量过程如下：首先，将传感器的电极插入土壤中，确保电极与土壤充分接触；接着，通过电路将电容式土壤湿度传感器与微处理器或其他数据采集设备连接；最后，通过测量电容的大小，可以得到土壤的湿度值。

传感器可以根据需要进行定期测量，以实时监测土壤湿度的变化。

电容式土壤湿度传感器具有以下优点：首先，测量范围广，可以覆盖不同湿度下的土壤；其次，传感器结构简单，制作成本较低；再次，传感器响应速度快且稳定性高，可以实时监测土壤湿度的变化；最后，传感器具有较高的准确性和灵敏度，可以满足不同领域的需求。

然而，电容式土壤湿度传感器也存在一些局限性。

首先，传感器对土壤类型和成分有一定的依赖性，不同土壤的介电常数不同，对传感器的测量结果会产生一定的影响；其次，传感器需要外部电源供电，不能独立工作；再次，传感器在极端环境下的工作可能会出现不稳定情况，需要进行合理的保护和维护；最后，传感器对温度和盐度的变化也比较敏感，需要进行相应的校准和调节。

总的来说，电容式土壤湿度传感器是一种重要的土壤湿度检测设备，通过测量土壤中的电容变化来判断土壤的湿度。

它具有测量范围广、结构简单、响应速度快、准确性高等优点，广泛应用于农业生产和环境监测等领域。

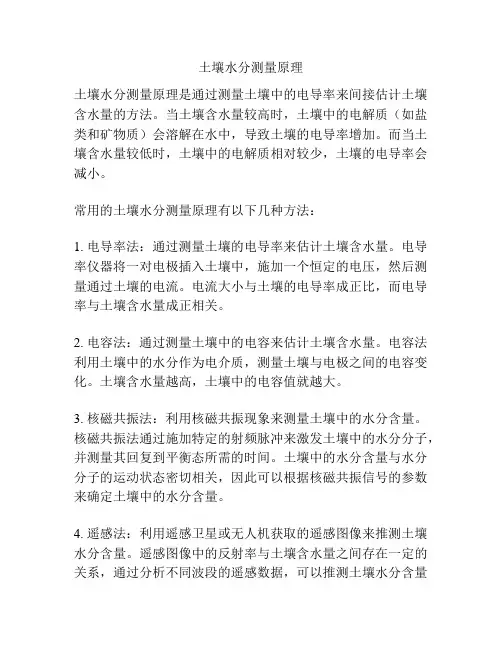

土壤水分测量原理
土壤水分测量原理是通过测量土壤中的电导率来间接估计土壤含水量的方法。

当土壤含水量较高时，土壤中的电解质（如盐类和矿物质）会溶解在水中，导致土壤的电导率增加。

而当土壤含水量较低时，土壤中的电解质相对较少，土壤的电导率会减小。

常用的土壤水分测量原理有以下几种方法：
1. 电导率法：通过测量土壤的电导率来估计土壤含水量。

电导率仪器将一对电极插入土壤中，施加一个恒定的电压，然后测量通过土壤的电流。

电流大小与土壤的电导率成正比，而电导率与土壤含水量成正相关。

2. 电容法：通过测量土壤中的电容来估计土壤含水量。

电容法利用土壤中的水分作为电介质，测量土壤与电极之间的电容变化。

土壤含水量越高，土壤中的电容值就越大。

3. 核磁共振法：利用核磁共振现象来测量土壤中的水分含量。

核磁共振法通过施加特定的射频脉冲来激发土壤中的水分分子，并测量其回复到平衡态所需的时间。

土壤中的水分含量与水分分子的运动状态密切相关，因此可以根据核磁共振信号的参数来确定土壤中的水分含量。

4. 遥感法：利用遥感卫星或无人机获取的遥感图像来推测土壤水分含量。

遥感图像中的反射率与土壤含水量之间存在一定的关系，通过分析不同波段的遥感数据，可以推测土壤水分含量
的分布情况。

这些方法各有优缺点，可根据具体应用场景选择合适的测量原理进行土壤水分测量。

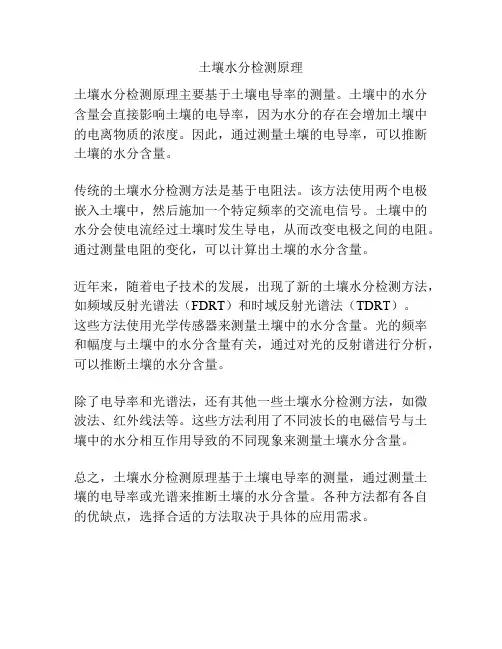

土壤水分检测原理
土壤水分检测原理主要基于土壤电导率的测量。

土壤中的水分含量会直接影响土壤的电导率，因为水分的存在会增加土壤中的电离物质的浓度。

因此，通过测量土壤的电导率，可以推断土壤的水分含量。

传统的土壤水分检测方法是基于电阻法。

该方法使用两个电极嵌入土壤中，然后施加一个特定频率的交流电信号。

土壤中的水分会使电流经过土壤时发生导电，从而改变电极之间的电阻。

通过测量电阻的变化，可以计算出土壤的水分含量。

近年来，随着电子技术的发展，出现了新的土壤水分检测方法，如频域反射光谱法（FDRT）和时域反射光谱法（TDRT）。

这些方法使用光学传感器来测量土壤中的水分含量。

光的频率和幅度与土壤中的水分含量有关，通过对光的反射谱进行分析，可以推断土壤的水分含量。

除了电导率和光谱法，还有其他一些土壤水分检测方法，如微波法、红外线法等。

这些方法利用了不同波长的电磁信号与土壤中的水分相互作用导致的不同现象来测量土壤水分含量。

总之，土壤水分检测原理基于土壤电导率的测量，通过测量土壤的电导率或光谱来推断土壤的水分含量。

各种方法都有各自的优缺点，选择合适的方法取决于具体的应用需求。

土壤湿度传感器工作原理一、引言土壤湿度传感器是一种用于测量土壤水分含量的设备，广泛应用于农业、园艺和环境监测等领域。

本文将介绍土壤湿度传感器的工作原理，包括传感器的结构、测量原理和相关技术参数。

二、传感器结构土壤湿度传感器通常由探头和信号转换电路两部分组成。

探头通常由两个电极组成，其中一个电极作为参考电极，另一个电极则用来检测土壤中的水分含量。

信号转换电路则负责将探头检测到的信号转换为数字信号输出。

三、测量原理土壤湿度传感器的工作原理基于土壤中水分对电容值的影响。

当探头插入土壤中时，参考电极和检测电极之间会形成一个带有介质（即土壤）的电容器。

当土壤中含有水分时，水分会增加介质的相对介电常数，从而提高了整个电容器的总容值。

因此，通过测量这个总容值可以推算出当前土壤中的水分含量。

四、技术参数1. 精度：传感器的精度是指其测量结果与实际值之间的偏差。

一般来说，传感器的精度越高，其测量结果越接近实际值。

2. 响应时间：响应时间是指传感器从接收到信号到输出稳定结果所需的时间。

一般来说，响应时间越短，传感器的反应速度越快。

3. 工作温度范围：工作温度范围是指传感器能够正常工作的环境温度范围。

一般来说，传感器的工作温度范围越广，其适用性就越强。

4. 输出方式：输出方式通常分为模拟输出和数字输出两种。

模拟输出可以直接连接到模拟输入设备上进行读取；数字输出则需要通过信号转换电路将模拟信号转换为数字信号后才能进行读取。

五、总结土壤湿度传感器通过测量土壤中水分对电容值的影响来推算出当前土壤中的水分含量。

传感器结构包括探头和信号转换电路两部分；技术参数包括精度、响应时间、工作温度范围和输出方式等。

在农业、园艺和环境监测等领域广泛应用。

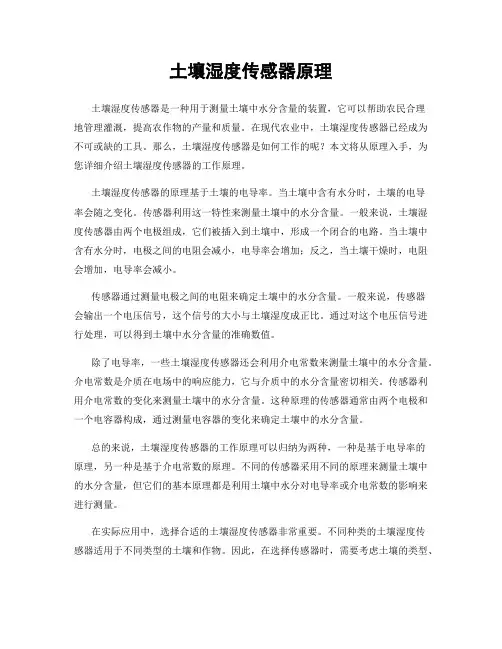

土壤湿度传感器原理土壤湿度传感器是一种用于测量土壤中水分含量的装置，它可以帮助农民合理地管理灌溉，提高农作物的产量和质量。

在现代农业中，土壤湿度传感器已经成为不可或缺的工具。

那么，土壤湿度传感器是如何工作的呢？本文将从原理入手，为您详细介绍土壤湿度传感器的工作原理。

土壤湿度传感器的原理基于土壤的电导率。

当土壤中含有水分时，土壤的电导率会随之变化。

传感器利用这一特性来测量土壤中的水分含量。

一般来说，土壤湿度传感器由两个电极组成，它们被插入到土壤中，形成一个闭合的电路。

当土壤中含有水分时，电极之间的电阻会减小，电导率会增加；反之，当土壤干燥时，电阻会增加，电导率会减小。

传感器通过测量电极之间的电阻来确定土壤中的水分含量。

一般来说，传感器会输出一个电压信号，这个信号的大小与土壤湿度成正比。

通过对这个电压信号进行处理，可以得到土壤中水分含量的准确数值。

除了电导率，一些土壤湿度传感器还会利用介电常数来测量土壤中的水分含量。

介电常数是介质在电场中的响应能力，它与介质中的水分含量密切相关。

传感器利用介电常数的变化来测量土壤中的水分含量。

这种原理的传感器通常由两个电极和一个电容器构成，通过测量电容器的变化来确定土壤中的水分含量。

总的来说，土壤湿度传感器的工作原理可以归纳为两种，一种是基于电导率的原理，另一种是基于介电常数的原理。

不同的传感器采用不同的原理来测量土壤中的水分含量，但它们的基本原理都是利用土壤中水分对电导率或介电常数的影响来进行测量。

在实际应用中，选择合适的土壤湿度传感器非常重要。

不同种类的土壤湿度传感器适用于不同类型的土壤和作物。

因此，在选择传感器时，需要考虑土壤的类型、作物的需水量以及实际的灌溉需求。

只有选用合适的传感器，才能准确地测量土壤中的水分含量，为农作物的生长提供科学的依据。

综上所述，土壤湿度传感器是一种利用土壤的电导率或介电常数来测量土壤中水分含量的装置。

通过测量电极之间的电阻或电容器的变化，传感器可以准确地测量土壤中的水分含量，为农民科学地管理灌溉提供依据。

标签：无标签随着全球水资源的紧缺，特别是我国淡水资源的不足，加上我国又是农业上的大国，于对于雨水的要求十分的高，现在很多科学家致力于以求达到节约农业用水的效果。

由湿度检测电路和声报警电路等部分组成。

RP1为湿度下限预置点，RP2为湿度上限预置点。

当土壤中的湿度处在预置的上下限湿度之间时，由于探头 a、h间的土壤电阻值在规定范围内，c点的电位低于 R PI的滑动端电位(比较器同相输入端 )，故比较器 I 输出高电平，red不发光；RP2的滑动端电位低于 c 点电位，则比较器 II输出高电平，green也不发光。

若土壤的湿度达到或超过 RP2设定的上限湿度时，ab 探头间电阻变小，从而探头分压减小，比较器 II的同相输入端电位(c点电位 )低于比较器反相端电位(RP2滑动端电位 )，则比较器 II翻转输出低电平，g reen发光，同时 SS8550II导通蜂鸣器发声，表示土壤湿度过大。

若土壤干燥达到或超过 RP1设定的下限湿度时，a、b探头间电阻增大，从而探头分压增大高于比较器 I同相端电压(RP1滑动端电位)，比较器 I 输出低电平，red发光，同时 SS8550I导通蜂鸣器发声，表示土壤湿度过小。

蜂呜器设计是便于用户设置报警点，当设置完毕可将电键 SP断开，由下位机统一报错。

传感器探头 a、b是由长160 mm、直径为5 mm的两根不锈钢棒制成，相间55 mm。

土壤探头现场调试过程为：①将 RP1的滑动触点调至最上端，RP2的滑动触点调至最下端，使red，g reen都熄灭；②进行土壤湿度调试，取两盆适合温室育苗的土样，一盆为上限湿度(即适合温室育苗的最大土壤湿度)，一盆为下限湿度(即适合温室育苗的最低土壤湿度)。

把探头插入上极限土壤中，调节 RP2，使 green刚好点亮，蜂鸣器刚好发声为止；再把探头插入下极限土壤中，调节 RP1，使 red刚好点亮，蜂鸣器刚好发声为止；③将土壤湿度探测器的报警输出端ALARM1，ALARM2分别与下位机的P1口相连，下位机上电复位时 P1口为高电平，当土壤湿度过高或过低时土壤湿度探测器 ALARM1或 ALARM2端输出低电平，下位机定时扫描P1口的电平状态，并赋值相应状态字，进入子处理程序。

土壤水分传感器详细介绍产品概述外型小巧轻便，便于携带和连接。

土壤水分传感器由电源模块、变送模块、漂零及温度补偿模块、数据处理模块等组成。

传感器内置信号采样及放大、漂零及温度补偿功能，用户接口简洁、方便。

功能特点◆本传感器体积小巧化设计，测量精度高，响应速度快，互换性好。

◆密封性好，可直接埋入土壤中使用，且不受腐蚀。

◆土质影响较小，应用地区广泛。

◆测量精度高，性能可靠，确保正常工作，响应速度快，数据传输效率高。

◆支持介电常数信号输出。

适用范围广泛适用于节水农业灌溉、温室大棚蔬菜、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。

工作、存储条件工作温度：-40～85°C工作湿度：0～100%RH储存温度：-40～125°C储存湿度：＜80%（无凝结）工作原理FDR频域法测量，利用电磁脉冲原理、根据电磁波在介质中传播频率来测量土壤的介电常数(ε),从而得到土壤容积含水量(θv)。

技术参数测量参数：土壤容积含水率测量范围：0～100%（可调量程：0～60%）测量精度：±3%分辨率：0.1%测量主频：100ＭHz防护等级：IP68探针长度：5.5cm探针直径：3mm探针材料：不锈钢密封材料：环氧树脂测量区域：以探针为中心，围绕探针的直径7cm、高7cm的圆柱体响应时间：2s电缆长度：1.5米 (标配)信号输出：电压型：工作电压：5～24V工作电流：3～5mA输出信号：0～2V DC（可定制0.4～2V DC ）电流型：工作电压：12～24V工作电流：3～25mA输出信号：0～20mA,（可定制4～20mA）RS485型：工作电压：5～24V工作电流：3～5mA输出信号：MODBUS-RTU 协议。
