汽车发电机与起动机工作原理

一、实验目的1. 理解汽车电源系统的基本组成和功能。

2. 掌握汽车电池、发电机和起动机的工作原理。

3. 了解汽车电源系统的工作过程及故障诊断方法。

4. 提高动手实践能力和故障排除能力。

二、实验原理汽车电源系统主要由蓄电池、发电机、起动机、调节器等组成。

其主要功能是为汽车提供稳定、可靠的电能，满足发动机点火、照明、动力输出等需求。

1. 蓄电池：储存电能，为汽车提供启动动力，同时为车内电器设备供电。

2. 发电机：将发动机的机械能转化为电能，为汽车提供持续稳定的电源。

3. 起动机：在发动机启动时，通过转动发动机曲轴，带动发动机正常运行。

4. 调节器：控制发电机输出电压，使其保持稳定。

三、实验内容1. 蓄电池性能测试2. 发电机性能测试3. 起动机性能测试4. 电源系统故障诊断四、实验步骤1. 蓄电池性能测试（1）使用万用表测量蓄电池的电压，判断其电压是否在正常范围内。

（2）使用放电电阻测试蓄电池的放电性能，判断其容量是否满足要求。

2. 发电机性能测试（1）使用万用表测量发电机输出电压，判断其电压是否在正常范围内。

（2）使用负载测试仪测量发电机输出功率，判断其发电性能是否满足要求。

3. 起动机性能测试（1）使用万用表测量起动机的电阻，判断其线圈是否短路或断路。

（2）使用起动机测试仪测量起动机的启动扭矩，判断其启动性能是否满足要求。

4. 电源系统故障诊断（1）观察汽车电源系统各部件的工作状态，查找异常现象。

（2）根据故障现象，分析可能的原因，并采取相应的诊断措施。

五、实验结果与分析1. 蓄电池性能测试结果：电压在正常范围内，放电性能良好，容量满足要求。

2. 发电机性能测试结果：输出电压在正常范围内，发电性能良好，功率满足要求。

3. 起动机性能测试结果：电阻正常，启动扭矩满足要求。

4. 电源系统故障诊断：未发现异常现象，系统工作正常。

六、实验结论通过本次实验，我们对汽车电源系统的基本组成、工作原理和故障诊断方法有了更深入的了解。

汽车起动机工作原理、一、起动机的组成分类和型号1、组成：直流电动机－－产生电磁转矩传动装置（啮合机构）－－起动时，啮合传动；起动后，打滑脱开控制装置（电磁开关）－－接通、切断电动机与蓄电池之间的电路2、分类）按控制装置分为：1（．直接操纵式电磁操纵式（2）按传动机构的啮合方式分为：惯性啮合式－－已淘汰强制啮合式－－工作可靠、操纵方便、广泛应用电枢移动式－－结构较复杂，大功率柴油车齿轮移动式－－电磁开关推动啮合杆减速式－－质量体积小，结构工艺复杂3、型号（1）产品代号：qd－－表示起动机qdj－－表示减速起动机qdy－－表示永磁起动机（2）电压等级：1－12v；2－24v（3）功率等级：1－0~1kw；2－1~2kw ;9－8~kw（4）设计序号（5）变型代号：拼音大写字母表示，多表示电气参数的变化qd1225－－12v，1~2kw，第25次设计，普通式起动机二、发动机的起动性能和工作特性1、发动机的起动性能评价指标有：（1）起动转矩）最低起动转速2（．（3）起动功率（4）起动极限温度1、起动转矩起动机要有足够大的转矩来克服发动机初始转动时的各种阻力。

起动阻力包括：（1）摩擦阻力矩（2）压缩阻力矩（3）惯性阻力矩2、最低起动转速（１）在一定温度下，发动机能够起动的最低曲轴转速。

汽油机一般约为50~70r/min，最好70~100 r/min以上。

（２）起动机传给发动机的转速要大于发动机的最低转速：若低于这个转速，汽油泵供油不足，气流速度过低，可燃混合气形成不充分，还会使压缩行程的散热损失和漏气损失增加，导致发动机不能起动。

3、起动功率起动机所具有的功率应和发动机起动所必需的起动功率相匹配。

而蓄电池的容量与起动机的容量应成正比p=(450~600）p/u4、起动极限温度当环境温度低于起动极限温度时，应采取起动辅助措施：容量蓄电池）加大1（．）进气加热（2 （3）电喷车低温补偿 2、起动机的工作特性 1、起动机工作特性图、分析2（起动机达到最大，n=nmax，转速时，当i=0m=0，所以，p=0n 空载）；（起m=mmaxn=0当i=imax时，，所以，p=0，输出转矩达到最大动机制动）。

汽车电动系统工作原理汽车电动系统是现代车辆中至关重要的一部分。

它主要由电池、发电机、起动机、电动机和控制单元等组成。

本文将详细介绍汽车电动系统的工作原理。

一、电池电池是汽车电动系统的能量储存装置。

它由化学反应产生电能，并将其储存起来，以供给整个系统使用。

车辆的电池通常是铅酸蓄电池，它可以提供稳定的电流和电压输出。

二、发电机发电机是汽车电动系统的核心部件之一。

它通过转动产生的机械能，驱动发电机转子旋转，从而产生交流电能。

发电机将电能转换成电压和电流，供给车辆的电器设备使用，并为电池充电。

三、起动机起动机的作用是启动发动机。

当我们转动钥匙或按下起动按钮时，起动机通过电流将电能转换成机械能，从而驱动发动机开始运转。

起动机有很高的起动扭矩，能够克服发动机的惯性力，使其正常运转。

四、电动机电动机是汽车电动系统的另一个核心部件。

它使用电能转换成机械能，驱动车辆运动。

在电动汽车中，电动机直接驱动车轮转动；而在混合动力汽车中，电动机通常与燃油发动机配合工作，通过发电机为电动机提供电能。

电动机具有高效率和环保的特点。

五、控制单元控制单元是汽车电动系统的智能部分。

它监控和控制整个系统的工作状态。

控制单元通过传感器实时检测电池、发电机、起动机和电动机等部件的工作情况，并根据需要调整电流和电压的输出，以保证系统的安全和高效运行。

汽车电动系统的工作原理可以总结为以下几个步骤：首先，电池储存电能并为整个系统提供电源。

然后，发电机利用机械能转换成电能，为车辆供电和电池充电。

接着，起动机通过电流将电能转化为机械能，启动发动机。

最后，电动机将电能转换成机械能，驱动车辆运动。

总结汽车电动系统的工作原理是一个相互协调、相互配合的过程。

各个部件之间密切关联，共同完成汽车的动力输出和能量供给。

对于驾驶者来说，了解汽车电动系统的工作原理可以更好地理解车辆的运行情况，并在使用过程中更加安全和便利。

起动机、发电机的工作原理————————————————————————————————作者: ————————————————————————————————日期:ﻩ起动机的工作原理ﻫ汽车起动机的控制装置包括电磁开关、起动继电器和点火起动开关灯部件，其中电磁开关于起动机制作在一起。

一、电磁开关ﻫ1.电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。

电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。

固定铁心固定不动,活动铁心可以在铜套里做轴向移动。

活动铁心前端固定有推杆，推杆前端安装有开关触盘,活动铁心后段用调节螺钉和连接销与拨叉连接。

铜套外面安装有复位弹簧，作用是使活2.电磁开动铁心等可移动部件复位。

电磁开关接线的端子的排列位置如图所示ﻫ关工作原理ﻫ当吸引线圈和保持线圈通电产生的磁通方向相同时，其电磁吸力相互叠加,可以吸引活动铁心向前移动，直到推杆前端的触盘将电动开关触点接通势电动机主电路接通为止。

当吸引线圈和保持线圈通电产生的磁痛方向相反时,其电磁吸力相互抵消,在复位弹簧的作用下,活动铁心等可移动部件自动复位，触盘与触点断开,电动机主电路断开。

ﻫ二、起动继电器起动继电器的结构简图如图左上角部分所示，由电磁铁机构和触点总成组成。

线圈分别与壳体上的点火开关端子和搭铁端子“Ｅ”连接,固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。

起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力,使其触点闭合，从而将继电器控制的吸引线圈和保持线圈电路接通。

ﻫ1. 控制电路ﻫ控制电路包括起动继电器控制电路和起动机电磁开关控制电路。

起动继电器控制电路是由点火开关控制的，被控制对象是继电器线圈电路。

当接通点火开关起动挡时,电流从蓄电池政界经过起动机电源接线柱到电流表，在从电流表经点火开关，继电器线圈回到蓄电池负极。

于是继电器铁心产生较强的电2．主电路ﻫ磁吸力，是继电器触点闭合，接通起动机电磁开关的控制电路。

简述汽车电源系统的组成与功用汽车电源系统是汽车的一个重要组成部分，它负责为车辆提供电能，保证车辆正常运行。

汽车电源系统包括电池、发电机、起动机、点火线圈、点火开关、继电器等多个部件。

这些部件各自承担着不同的功能，协同工作，使汽车电源系统正常运转。

本文将从汽车电源系统的组成及各部件的功用两个方面进行阐述。

一、汽车电源系统的组成汽车电源系统主要由以下几个部分组成：1.电池电池是汽车电源系统中最重要的部件之一，它是汽车电源系统的能量储存器。

汽车电池通常采用铅酸蓄电池，它具有高能量密度、安全可靠、容易维护等优点。

汽车电池的主要功能是提供汽车启动所需的电能，同时也为汽车的其他电子设备提供电能。

2.发电机发电机是汽车电源系统的发电机，它是汽车电源系统的另一个重要部分。

发电机通过旋转产生电流，为汽车电池充电，同时也为汽车提供电能。

发电机的输出电压一般为12V，它的输出电流在汽车行驶过程中会不断变化。

3.起动机起动机是用于启动汽车发动机的电动机，它通过转动发动机的曲轴，使发动机开始工作。

起动机的工作原理是利用电动机的转矩将发动机的曲轴带动起来，使发动机开始工作。

4.点火线圈点火线圈是汽车点火系统的重要部分，它通过变换电压，将汽车电池提供的低电压转换为高电压，以点燃汽油引擎中的燃料。

点火线圈的主要功能是将汽车电池提供的低电压转换为高电压，以点燃汽油引擎中的燃料。

5.点火开关点火开关是用于控制汽车点火系统的开关，它通过控制点火系统的开关，使汽车发动机开始工作。

点火开关的主要功能是控制汽车点火系统的开关，使汽车发动机开始工作。

6.继电器继电器是用于控制汽车电路的开关，它通过控制汽车电路的开关，使汽车电路正常工作。

继电器的主要功能是控制汽车电路的开关，使汽车电路正常工作。

二、汽车电源系统各部件的功用1.电池的功用电池是汽车电源系统的能量储存器，它的主要功能是提供汽车启动所需的电能，同时也为汽车的其他电子设备提供电能。

汽车电池通常采用铅酸蓄电池，它具有高能量密度、安全可靠、容易维护等优点。

汽车起动机总成的原理
汽车起动机总成是汽车发动机启动的重要部件之一，起动机总成的原理是将电能转化为机械能，通过机械传动将转动力直接传递给发动机，从而实现发动机的起动。

汽车起动机总成由电动机和起动机齿轮传动系统组成。

电动机通常采用直流电动机，通过电磁铁和弹簧机构结合实现自动启动和退上位置，起动机齿轮传动系统则实现电动机输出动力的转化。

起动机总成的工作原理如下：
1. 点火开关接通电源：当车辆的点火开关接通电源时，电流通过起动开关流入起动机的电磁铁线圈，电磁铁线圈激磁，产生一定的磁场。

2. 弹簧线圈吸合：电磁铁激磁后，它会吸引发电机端盖上的铁芯，进而拉动起动机齿轮向前滑动，与发动机飞轮齿轮啮合。

3. 发动机起动：起动机与发动机的飞轮齿轮啮合后，会产生转动力，这时电动机开始工作。

电动机内的导线携带电流，电流通过导线形成的电磁场作用于电动机的电枢，电磁场会与电枢上带电的磁铁相互作用，使电动机内部的转子开始旋转。

4. 弹簧套装机构蓄力：随着电动机内部的转子旋转，起动机内部的弹簧也逐渐
蓄力。

这样，一旦电动机停止工作，弹簧会迅速释放蓄力，推动电动机齿轮远离发动机飞轮的齿轮，断开起动机和发动机的啮合。

5. 弹簧释放力量：当发动机启动成功后，起动机总成自动断开，不再提供动力。

发动机工作时，起动机总成会通过离合器与发动机隔离，保证其不受发动机转速的影响。

总的来说，汽车起动机总成将电能转化为机械能，通过机械传动将转动力传递给发动机，实现发动机的启动。

起动机总成工作的关键是弹簧和电磁铁的配合，以及起动机齿轮与发动机飞轮齿轮的啮合。

这样的工作原理保证了汽车的启动可靠性和稳定性。

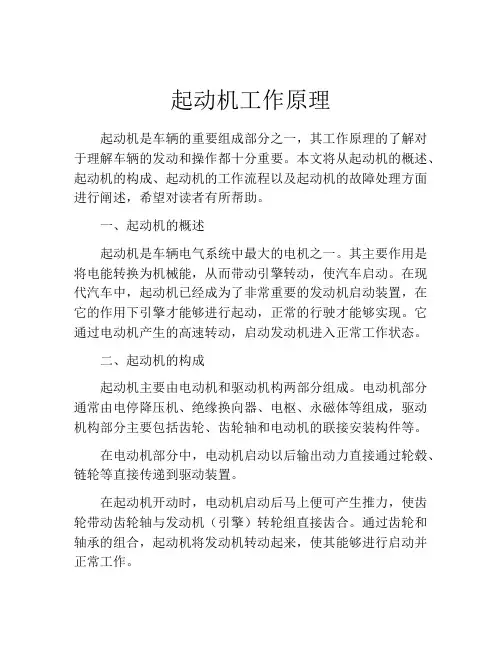

起动机工作原理起动机是车辆的重要组成部分之一，其工作原理的了解对于理解车辆的发动和操作都十分重要。

本文将从起动机的概述、起动机的构成、起动机的工作流程以及起动机的故障处理方面进行阐述，希望对读者有所帮助。

一、起动机的概述起动机是车辆电气系统中最大的电机之一。

其主要作用是将电能转换为机械能，从而带动引擎转动，使汽车启动。

在现代汽车中，起动机已经成为了非常重要的发动机启动装置，在它的作用下引擎才能够进行起动，正常的行驶才能够实现。

它通过电动机产生的高速转动，启动发动机进入正常工作状态。

二、起动机的构成起动机主要由电动机和驱动机构两部分组成。

电动机部分通常由电停降压机、绝缘换向器、电枢、永磁体等组成，驱动机构部分主要包括齿轮、齿轮轴和电动机的联接安装构件等。

在电动机部分中，电动机启动以后输出动力直接通过轮毂、链轮等直接传递到驱动装置。

在起动机开动时，电动机启动后马上便可产生推力，使齿轮带动齿轮轴与发动机（引擎）转轮组直接齿合。

通过齿轮和轴承的组合，起动机将发动机转动起来，使其能够进行启动并正常工作。

三、起动机的工作流程起动机按照工作方式分为两种，分别是直启式和间接式。

直启式起动机释放离合器，打开车辆油门，电瓶电路加电并打开启动开关，电流通过电枢得电之后引起电枢强烈磁力，电动机和齿轮开始转动，在传动系转至发动机正时齿轮的时候，齿轮直面发动机正时齿轮，实现起动。

间接式起动机间接式起动机与直启式的不同之处在于需要通过传动装置转动发动机正时齿轮。

起步时速度比较慢，但是型号较小，使用的寿命长。

四、起动机故障处理起动机故障通常是由电机（电瓶），开关，动力传动系统等因素引起，一般具体表现为的是：1、电路不传电，解决方法是查找电喇叭漏电，电源、发电机不正常，或是电磁组失效，相应替换或修复；2、启动机转速过慢或完全不能正常启动，一般情况下是电源性问题，如电瓶失效、电磁组失效、转向压力不足、传动系统失效等。

综上所述，汽车起动机是汽车电气系统中的重要部分之一，其工作原理不仅与车辆启动和正常行驶息息相关，而且对车辆的维护和保养也非常重要。
