水污染控制工程污水管渠系统

水污染控制工程复习题第一章排水系统概论一、名词解释1、环境容量答:污水的最终处置或者是返回自然水体、土壤、大气；或者是经过人工处理,使其再生成为一种资源回到生产过程；或者采取隔离措施.其中关于返回到自然界的处理，因自然环境具有容纳污染物质的能力,但具有一定界限，不能超过这种界限，否则会造成污染。

环境的这种容纳界限称环境容量。

2、排水体制答：在城市和工业企业中通常有生活污水、工业废水和雨水。

这些污水是采用一个管渠系统来排除，或是采用两个或两个以上各自独立的管渠系统来排除.污水的这种不同排除方式所形成的排水系统,称做排水系统的体制（简称排水体制)。

二、填空1、污水按照来源不同，可分为生活污水、工业废水、和降水3类。

2、根据不同的要求,经处理后的污水其最后出路有：排放水体、灌溉农田、重复使用。

3、排水系统的体制一般分为：合流制和分流制两种类型。

三、简答题1、污水分为几类,其性质特征是什么?答：按照来源的不同，污水可分为生活污水、工业废水和降水3类.生活污水是属于污染的废水，含有较多的有机物，如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等，还含有肥皂和合成洗涤剂等,以及常在粪便中出现的病原微生物,如寄生虫卵和肠西传染病菌等。

工业废水是指工业生产中所排出的废水，来自车间或矿场。

由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同,使工业废水的水质变化很大。

降水即大气降水，包括液态降水和固态降水，一般比较清洁,但其形成的径流量较大，则危害较大。

2、何为排水系统及排水体制？排水体制分几类,各类的优缺点，选择排水体制的原则是什么？答：在城市和工业企业中通常有生活污水、工业废水和雨水.这些污水是采用一个管渠系统来排除，或是采用两个或两个以上各自独立的管渠系统来排除。

污水的这种不同排除方式所形成的排水系统,称做排水系统的体制（简称排水体制）.排水系统的体制一般分为合流制和分流制两种类型.从环境保护方面来看,如果采用合流制将城市生活污水、工业废水和雨水全部截流送往污水厂进行处理,然后再排放,从控制和防止水体的污染来看，是较好的；但这时截流主干管尺寸很大,污水厂容量增加很多，建设费用也相应地增高.分流制是将城市污水全部送至污水厂进行处理.但初雨径流未加处理就直接排入水体,对城市水体也会造成污染,有时还很严重,这是它的缺点。

水污染控制工程《水污染控制工程》课程设计水污染控制工程课程设计系别：姓名：学号：专业：环境工程水污染控制工程前言本次课程设计的内容是为南阳市设计一套污水及雨水收集处理及排放的综合设施，主要设计了污水与雨水的排水管网。

主要内容包括雨水及污水排水管网的分布以及各设计管段的水力计算。

该设计书包括设计的工程概况，包括该地区实际情况与设计资料，管网的设计的详细计算过程，以及相关数据等项目。

根据课程设计任务书上所提供的各种数据及材料，并结合参考文献上的公式和经验数据，为了更好的保护环境，适应以后的发展，且便于污水厂的运行管理，该居住区采用分流制排水系统，具体内容包括污水和雨水干管及主干管的排水管网布置，首先在所提供的城市平面图上进行排水管网的初步设计，此时需要考虑流量要求、施工条件、成本节约等因素。

其后确定管网排布设计无误后，进行排水设计管段的水力计算，其中包括各设计管段的管长、设计流量、管道数据的选取（流量、流速、管径、充满度）、管道输水能力、标高（地面、管内水面、管内底）、以及管道埋深等等。

最后绘制污水管网和雨水管网的平面图和主干管的剖面图。

工程概况1、地形说明现南阳市需要进行排水系统的初步设计，该地区地势西北高东南低，坡度较小。

在城区南面有一条自东北向西南流的天然河流，河流常年水位73m。

城区在建设中被分成了一区、二区、三区和四区，一区有一工厂甲，三区有一工厂乙，其设计流量使用的是集中流量，（具体值见排水设计资料）。

其他一些基本信息在下面分别进行说明。

工程要求设计污水管道系统和雨水管道系统的排水管网布置，布置要合理，论证要充分；对排水管道要进行相应的水力计算，计算要求准确，符合设计精度。

污水管道使用的是钢筋混凝土圆管，不满流n=0.014；雨水管道使用的是钢筋混凝土圆管，满度n=0.013。

在本说明书中污水管网设计计算只进行了一区和四区的总干管及三区的一条干管水力计算，雨水管网设计计算部分只进行了四区的一条干管计算，其他地区计算方法同该区域相同。

水污染控制工程【上册】一、排水系统的分类：排水系统主要有合流制和分流制两种系统。

（1）合流制排水系统是将生活污水、工业废水和雨水混合在一套管渠内排除的系统。

（2）分流制排水系统是将污水和雨水分别在两套或两套以上各自独立的管渠内排除的系统。

分流制系统又分为完全分流制、不完全分流制和半分流制三种。

备注：（1）排除生活污水、工业废水或城市污水的系统称污水排水系统；排除雨水的系统称雨水排水系统。

（2）分析各种排水系统的使用情况：直排式合流制排水系统、截流式合流制排水系统、不完全分流制排水系统、完全分流制排水系统、半分流制排水系统。

P21二、污水管渠水利设计原则（1）不溢流【D，I】（2）不淤积【V≧Vmin，I】（3）不冲刷管壁【V≦Vmax，I】（4）要注意通风【D，I】三、管渠水力设计主要参数（概念）（1）设计充满度：在设计流量下，管渠中的水深h和管径D（或渠高H）的比值称为设计充满度。

（2）设计流速：设计流速是管渠中流量到达设计流量时的水流速度。

（为了防止管渠因淤积而堵塞或因冲刷而损坏，通常我们对设计流速规定一个范围，其最低限值称为最小设计流速，其最高限值称为最大设计流速。

）（3）最小管径：通常，在管道系统的上游部分分流量很小，如果根据流量计算，管道的管径也很小。

但是，管径过小极易堵塞，疏通频繁，人力耗费很大，所以，根据经验规定一个允许的最小管径。

（4）最小设计坡度和不计算管段的最小设计坡度：坡度和流速存在着一定关系（V=1/nR I ），同最小设计流速相应的坡度就是最小设计坡度。

因设计流量很小而采用最小管径的设计管段称为不计算管段。

由于这种管段不进行水力计算，没有设计流速，因此就直接规定管段的最小设计坡度。

（5）管段的埋设深度和覆土厚度：管段的埋设深度是指管底的内壁到地面的距离。

管段的覆土厚度是指管顶的外壁到地面的距离。

四、管段的衔接1、检查井上下游的管段在衔接时应遵循下述原则（1）尽可能提高下游管段的高程，以减少深埋，从而降低造价，在平坦地区这点尤其重要。

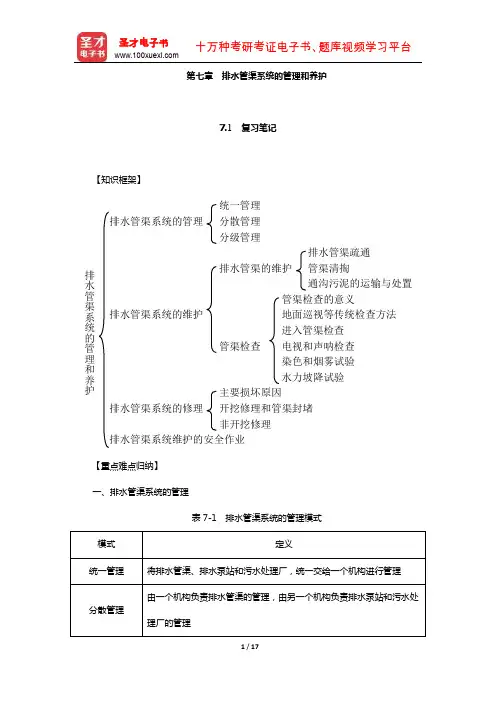

第七章 排水管渠系统的管理和养护7.1 复习笔记【知识框架】【重点难点归纳】一、排水管渠系统的管理表7-1 排水管渠系统的管理模式统一管理排水管渠系统的管理 分散管理分级管理排水管渠疏通排水管渠的维护 管渠清掏 通沟污泥的运输与处置 管渠检查的意义 排水管渠系统的维护 地面巡视等传统检查方法 进入管渠检查 管渠检查 电视和声呐检查染色和烟雾试验 水力坡降试验主要损坏原因排水管渠系统的修理 开挖修理和管渠封堵非开挖修理排水管渠系统维护的安全作业 排水管渠系统的管理和养护二、排水管渠系统的维护1．排水管渠的维护（1）排水管渠疏通《城镇排水管渠与泵站维护技术规程》要求：各种管道的积泥深度不能超过管径（或高度）的1/5。

一旦接近或超过这个要求就应及时进行疏通。

表7-2 管渠疏通的方法（2）管渠清掏将污泥等沉积物从检查井或雨水口中取出的作业称为清掏。

铁铲、铁勺和手推车是我国目前最常用的清掏工具，现已逐渐使用灵巧的手动污泥夹和小型污泥装载车，欧美及日本等国家则大多采用真空吸泥车进行。

目前我国开始采用抓泥车，液压抓泥车污泥含水率较低，其缺点是井底少量污泥残渣难以清掏干净，工作效率也没有吸泥车高。

（3）通沟污泥的运输与处置排水管渠清掏作业产生的污泥又称通沟污泥。

其含水率各地差异很大，上海管道的水位高，雨水口设有沉泥槽，因而污泥含水率经常高达85％～90％；而北京等城市则相反，污泥含水率较低。

①污泥运输污泥运输大致可分为由作业点运至中转站的市区短途运输和由中转站运至填埋场的郊区长途运输两个阶段。

市区短途运输一般采用污泥罐车或拖斗等专用设备；郊区长途运输则采用吨位较大的自卸卡车。

含水量过高的污泥，在运输前宜进行脱水减量处理。

②污泥的最终处置20世纪80年代以前，我国各城市的通沟污泥大多和粪便一样作为肥料被用于农田，近年来则基本采用填埋处理。

其中有些城市和垃圾混合填埋，有些则单独填埋，如填入废矿坑、废弃河道或砖厂的取土坑。

1.完整的排水工程包括两个方面：排水管渠系统和污水处理技术两部分。

2.排水工程的概念:——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施3.水体污染的定义：排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的自净能力，而导致水体的物理、化学及卫生性质发生变化,使水体的生态系统和水体功能受到破坏.4.、有机型污染采用需氧量作为有机污染物的指标：BOD ：生化需氧量；20℃下微生物活动降解有机物需要的氧量COD：化学需氧量；TOC:总有机碳；TOD：总需氧量;将有机物中的C。

H。

O.N.S等氧化为H2O。

CO2.NO2.SO2所消耗的氧量第1章排水管渠系统一.排水工程的作用1。

保护环境免受污染，使城市免受污水之害和洪水之灾.2.卫生防疫，保证人们健康安全污水危害方式：①含有致病菌，传播疾病②含有毒害物质，导致公害3.经济方面①污水资源化，节约用水,创造价值②污水处理、排洪有利于工农业发展二．排水系统的组成排水系统：排水的收集、输送、处理和排放等设施以一定方式组合成的总体，称为排水系统。

排水系统由管道系统（排水管网）和污水处理系统（污水处理厂)组成.管道系统：是用于收集、输送废水至污水处理厂或出水口的设施。

一般由排水设备、检查井、管渠、泵站等组成.污水处理系统：是用于处理和利用废水的设施。

包括各种处理构筑物和除害设施等.三、排水系统体制的概念:——生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。

排水系统的体制是一个地区收集和输送废水的方式,简称排水体制（制度)。

四、排水系统体制的分类:合流制：直排式（对水体污染严重,不宜采用)、截流式分流制:完全分流制和不完全分流制(适用于地形适宜附近有水体，可顺利排水）1．合流制所谓合流制是指用同一种管渠收集和输送生活污水、工业废水和雨水的排水方式.2．分流制所谓分流制是指用两个或两个以上的管渠分别独立收集和输送生活污水、工业废水和雨水的排水方式. 排除生活污水、工业废水的系统称为污水排水系统.排除雨水的系统称为雨水排水系统.新建地区排水系统一般采用分流制五、合流制和分流制的比较：1。

1．名词解释：排水系统、排水体制2 ．排水体制主要有和两种形式。

3 ．合流制排水系统主要有和两种形式。

分流制排水系统主要有、和三种形式。

4．不同体制的排水系统在经济效益及环境效益方面各自有何优缺点？5．如何选择排水体制？6 ．简述排水系统的组成及每部份的功能。

7 ．简述城镇污水系统的组成及每部份的功能。

8 ．简述工厂排水系统的组成及每部份的功能。

9．雨水排水系统的组成10.街道雨水管渠系统上的附属物除检查井、跌水井、出水口等之外,还有采集地面雨水用的。

11. 在管道系统的组成上,合流制排水系统和半分流制排水系统的组成与各分流制系统相似,具有同样的组成部份,只是在截流式合流制管渠上设有和；而在半分流制管渠上设有和。

12．管渠系统的主要组成部份是或者,渠道有和之分。

城市和工厂中的渠管主要是。

13. 暗渠系统的主要附属构筑物有哪些？14. 对合格的管道和渠道有哪些要求？15. 为什么管道的断面形式常采用圆形,而渠道的断面形式普通不采用圆形？选择管道时主要应考虑哪些因素？16. 渠道断面形式有哪几种？它们的特点是什么？适于什么情况？17. 我国城市和工厂最常用的管道有哪些？试述合用情况及优缺点？18. 混凝土管管口的形式有：、和。

创造方法主要有、、。

19. 钢筋混凝土管管口的形式有：、和。

创造方法主要有、、。

21. 简述管道系统各种附属构筑物的功能,合用场合和构造要求？22. 检查井由三部份组成：、、。

检查井井身的构造与是否需要工人下井有密切关系。

不需要下人的浅井,构造很简单,普通为；需要下人的检查井在构造上可分为、和三部份。

检查井的底部做流槽是为了。

在重要道路上的检查井,有时为了防止因检查井沉降而破坏路面,可设计采用来固定井座和井盖, 即使检查井沉降也不影响道路路面。

23. 跌水井的构造无定型,常用的有和两种。

24. 雨水口结构包括：、、三部份。

雨水口的形式有、以及。

从地步构造看,雨水口分为和。

其中有截流进入雨水口的粗重物体的作用。

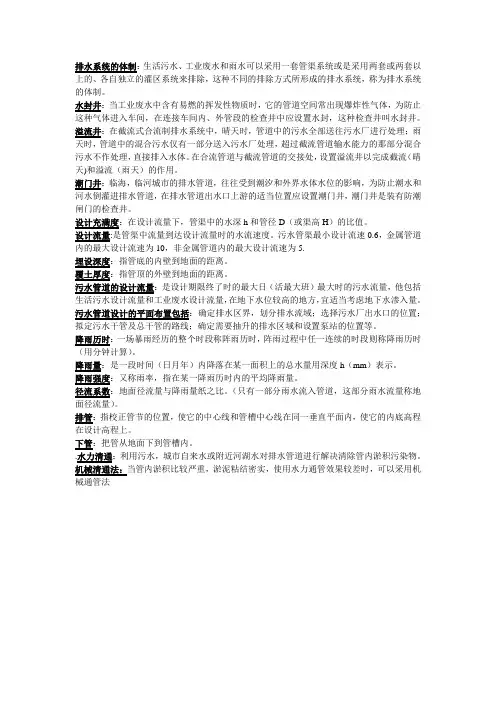

排水系统的体制：生活污水、工业废水和雨水可以采用一套管渠系统或是采用两套或两套以上的、各自独立的灌区系统来排除，这种不同的排除方式所形成的排水系统，称为排水系统的体制。

水封井：当工业废水中含有易燃的挥发性物质时，它的管道空间常出现爆炸性气体，为防止这种气体进入车间，在连接车间内、外管段的检查井中应设置水封，这种检查井叫水封井。

溢流井：在截流式合流制排水系统中，晴天时，管道中的污水全部送往污水厂进行处理；雨天时，管道中的混合污水仅有一部分送入污水厂处理，超过截流管道输水能力的那部分混合污水不作处理，直接排入水体。

在合流管道与截流管道的交接处，设置溢流井以完成截流（晴天)和溢流（雨天）的作用。

潮门井：临海，临河城市的排水管道，往往受到潮汐和外界水体水位的影响，为防止潮水和河水倒灌进排水管道，在排水管道出水口上游的适当位置应设置潮门井，潮门井是装有防潮闸门的检查井。

设计充满度：在设计流量下，管渠中的水深h和管径D（或渠高H）的比值。

设计流量:是管渠中流量到达设计流量时的水流速度。

污水管渠最小设计流速0.6，金属管道内的最大设计流速为10，非金属管道内的最大设计流速为5.埋设深度：指管底的内壁到地面的距离。

覆土厚度：指管顶的外壁到地面的距离。

污水管道的设计流量：是设计期限终了时的最大日（活最大班）最大时的污水流量，他包括生活污水设计流量和工业废水设计流量，在地下水位较高的地方，宜适当考虑地下水渗入量。

污水管道设计的平面布置包括：确定排水区界，划分排水流域；选择污水厂出水口的位置；拟定污水干管及总干管的路线；确定需要抽升的排水区域和设置泵站的位置等。

降雨历时：一场暴雨经历的整个时段称阵雨历时，阵雨过程中任一连续的时段则称降雨历时（用分钟计算）。

降雨量：是一段时间（日月年）内降落在某一面积上的总水量用深度h（mm）表示。

降雨强度：又称雨率，指在某一降雨历时内的平均降雨量。

径流系数：地面径流量与降雨量纸之比。

第一章1.(解释)①排水系统：为了系统的排除和处置各种废水而建设的一整套工程设施称为排水系统。

排水系统是收集、输送、处理、利用及排放废水的全部工程设施，其组成部分有 管渠系统、污水厂 、出水口 。

②排水系统的体制：生活污水、工业废水和雨水可以采用一套管渠系统或是两套或两套以上的、各自独立的管渠系统来排除，这种不同的排除方式所形成的排水系统称为排水体制。

2.排水系统主要有 合流制 和 分流制 两种系统。

合流制排水系统是将生活污水、工业废水和雨水混合在同一套管渠内排除的系统，有 直排式 和 截流式 合流制排水系统；分流制排水系统是将污水和雨水分别在两套或两套以上各自独立的管渠内排除的系统，又分为 完全分流制、不完全分流制 和 半分流制 三种。

2.(补，论述)各种排水系统使用情况对比。

答：⑪直排式合流制→投资低，但污染严重，不宜采用。

⑫截流式合流制→在少雨地区较适用，多雨地区污染仍较重，可设调蓄池改善。

但总体优于直排式合流制。

⑬不完全分流制→无雨水系统，投资节省，适合地形适宜可顺利排泄雨水的发展中城镇分步投资。

⑭完全分流制→污水和雨水排水系统分开，环保效益好，投资高，且有初期雨水污染问题。

⑮半分流制(截流式分流制)→污水和雨水排水系统分开，且设雨水跳越井，无初期雨水污染，环保效益最好，目前尚无实例。

3.检查井：又称窨井，主要是为了检查、清通和链接管渠而设置的。

检查井通常设置在管渠交汇、转弯、管径或坡度改变以及跌水等处，相隔一定距离的直线管渠上也设置检查井。

检查井由 井基和井底、井身 、井盖和盖座 三部分组成。

4.跌水井：当上下游管段出现较大的落差(>2m 时)，一般检查井不再适用，改用跌水井链接。

跌水井是设有消能设施的检查井，目前常用的构造有 竖流式 和 阶梯式 两种，竖流式跌水井适用于管径不大于400mm 的管道，大于400mm 的采用阶梯式。

5.溢流井：在合流管道与截流管道的交接处设置溢流井以完成截流(晴天)和溢流(雨天)的作用。

第七章排水管渠系统的管理和养护一、选择题1．各种管道的积泥深度不能超过管径（或高度）的（）。

一旦接近或超过这个要求就应及时进行疏通。

A．1/2B．1/3C．1/4D．1/5【答案】D【解析】《城镇排水管渠与泵站维护技术规程》要求：各种管道的积泥深度不能超过管径（或高度）的1/5。

一旦接近或超过这个要求就应及时进行疏通。

采用合理的养护周期（二次养护间隔时间）可以做到在任何时候管渠积泥都不超过允许积泥深度。

2．排水管道的功能状况检查包括（）。

A．开井检查B．量泥深斗检查C．水力坡降试验D．水质分析法【答案】B【解析】A项，开井检查属于日常巡视，可以发现井壁裂缝、倾斜、水位异常等。

CD 两项均属于特殊检查，其中水力坡降试验是通过对实际水面坡降的测量和分析米检查管渠运行状况的一种非常有用的方法，水质分析法用于检测水质。

二、填空题1．排水管渠内常见的故障有______，______，______，______。

【答案】污物淤塞管道；过重的外荷载；地基不均匀沉降；污水的侵蚀作用【解析】排水管渠系统维护的目的是使排水管渠系统始终保护良好和安全的运行状态，发挥排水管渠的功能。

排水管渠系统的维护，包括对管道的定期检查和定期进行污泥清除和管道疏通等。

排水管渠内常见的故障有污泥淤塞，过重的外负荷，地基不均匀沉降或污水的侵蚀作用，使管渠损坏、裂缝和腐蚀。

2．管渠管理养护的任务是______，______，______，______。

【答案】验收排水管渠；监督排水管渠使用规则的执行；经常清洗、冲洗和清通排水管渠；修理管渠及其构筑物【解析】排水管渠系统的管理、养护和维修的目的是保持排水管渠的的设计排水能力，延迟排水设施的使用寿命，以确保整个系统始终处于良好的运行状态。

管渠管理养护的任务是验收排水管渠，监督排水管渠使用规则的执行，经常清洗、冲洗和清通排水管渠，修理管渠及其构筑物。

3．各种管道的积泥深度不能超过管径（或高度）的______。

水污染控制工程（上册）复习题第一章排水管渠系统一、填空1、污水按照来源不同，可分为生活污水、工业废水、降水3类。

2、根据不同的要求，经处理后的污水其最后出路有：排放水体、灌溉农田、重复使用。

3、排水系统的体制一般分为：合流制和分流制两种类型。

二、简答题1、污水分为几类，其性质特征是什么？答：按照来源的不同，污水可分为生活污水、工业废水和降水3类。

生活污水是属于污染的废水，含有较多的有机物，如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等，还含有肥皂和合成洗涤剂等，以及常在粪便中出现的病原微生物，如寄生虫卵和肠西传染病菌等。

工业废水是指工业生产中所排出的废水，来自车间或矿场。

由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同，使工业废水的水质变化很大。

降水即大气降水，包括液态降水和固态降水，一般比较清洁，但其形成的径流量较大，则危害较大。

2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？答：1.排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施称为排水系统。

2.排水体制：采用不同的污水排除方式所形成的排水系统，也称排水制度。

3．排水体制分类：A．合流制：优点：工程造价投资少，缺点：对水体污染严重。

B．分流制：缺点：工程造价投资巨大，优点：对环境污染很小。

3、排水系统主要由哪几部分组成，各部分的用途是什么？答：1.管渠系统：收集和输送废水的工程设施。

2.污水厂：改善水质和回收利用污水的工程设施。

3.出水口：净化后废水排入水体的工程措施。

4、排水系统布置形式有哪几种？答：排水系统的布置形式有：正交式、截流式、平行式、分区式、分散式、环绕式。
