随着科技的进步，报警器的制作也越来越先进，发展也越来越快。
各式各样的报警器，也将应用于更多领域，深入到人们生活的各个方面。
1.2 课程设计目的熟悉可编程并行接口芯片8255的使用，学习开关量接口电路及其控制程序的设计方法。
1.3 课程设计要求1、产生8种彩灯（8位LED）的走马灯花样。
2、产生8种不同的声音。
3、产生声音的同时，伴有彩灯闪亮。
4、键控发声：在键盘上定义8个数字键（0～7），每按1个数字键，喇叭发一种频率的声音，按ESC键，停止发声。
5、键控发光：在键盘上定义8个数字键（0～7），每按1个数字键，LED的1位发光，按Q或q键，停止发光。
1.4 资源配置1.电源：机内供电2.电缆线：采用单线/26芯扁平电缆3.I/O端口地址：8255A的4个端口地址为300H-303H，其中A口＝300H， B口＝301H，C 口＝302H，命令口＝303H4.软件资源：C语言集成开发环境软件1.5 开发环境介绍1、PC兼容机2、Windows 20003、MFID多功能微机实验平台（含PCI总线驱动板）4、MF2KI 集成开发环境，提供了丰富的汇编语言和C/C++语言程序开发工具2 概要设计2.1 硬件介绍2.1.1 可编程并行接口8255A8255A是一个具有两个8位(A口和B口)和两个4位(C口高/低4位)并行I/O端口的接口芯片;它为Intel系列CPU与外部设备之间提供TTL电平兼容的接口,如打印机,A/D,D/A 转换器,键盘,步进电机以及需要同时两位以上信息传送的一切形式的并行接口。
长江职业学院工学院实践报告声光报警器的设计与实现摘要近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。
各种高档家电产品和贵重物品为许多家庭所拥有。
然而一些不法分子也是越来越多。
这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。
因此，越来越多的居民家庭对财产安全问题十分担忧。
报警器大多数采用国外的先进技术,其功能也非常先进。
类型也十分的多种多样，有红外线报警器、有害气体控制报警器、多路触摸报警器、其中也包括声光报警器,也即是本文将介绍的产品。
同时声光报警器作为报警控制系统中一个重要部件,越来越多的被用户关注。
关键词：电子电器；报警器；安全目录第一章声光报警器设计要求----------------------------------------11.1声光报警器目的与意义--------------------------------------------11.2声光报警器设计要求-----------------------------------------------1 第二章声光报警器结构-----------------------------------------------22.1声光报警器元器件-------------------------------------------------22.2报警器结构框图----------------------------------------------------3 第三章声光报警器原理与原理图---------------------------------53.1 报警器原理---------------------------------------------------------53.2声光报警器原理图-------------------------------------------------5 第四章声光报警器误报的解决方法------------------------------74.1报警器故障引起的误报警--------------------------------------- 74.2报警器设计、安装及使用引起的误报警--------------------- 74.3环境噪扰引起的误报警------------------------------------------7第五章总结----------------------------------------------------------------8 致谢----------------------------------------------------------------------------9 参考文献--------------------------------------------------------------------10第一章报警器设计要求1.1声光报警器目的与意义随着科技的发展，越来越多的巨大的隐患由于工业生产和人们的日常生活而产生。

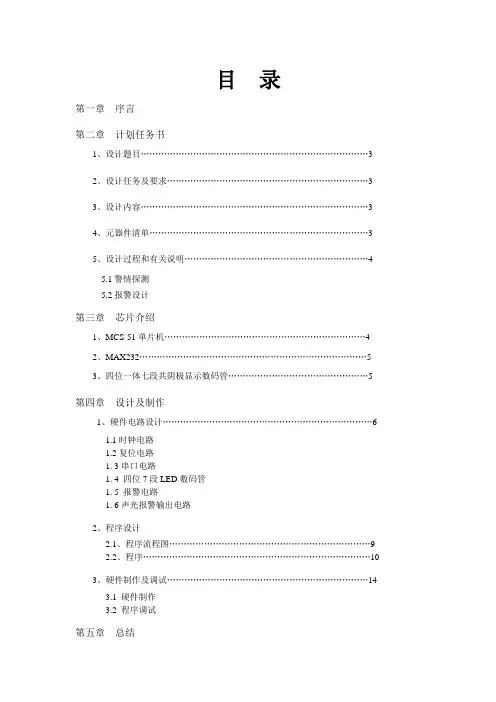

目录第一章序言第二章计划任务书1、设计题目 (3)2、设计任务及要求 (3)3、设计内容 (3)4、元器件清单 (3)5、设计过程和有关说明 (4)5.1警情探测5.2报警设计第三章芯片介绍1、MCS-51单片机 (4)2、MAX232 (5)3、四位一体七段共阴极显示数码管 (5)第四章设计及制作1、硬件电路设计 (6)1.1时钟电路1.2复位电路1. 3串口电路1. 4 四位7段LED数码管1. 5 报警电路1. 6声光报警输出电路2、程序设计2.1、程序流程图 (9)2.2、程序 (10)3、硬件制作及调试 (14)3.1 硬件制作3.2 程序调试第五章总结第一章序言近年来，随着我国经济的迅速发展，城乡居民的生活水平有了显著提高，尤其是城镇居民的居住条件不断改善，人们在解决了居住问题后，日益关心的是居住是否安全。
在购房时，安全性是考察物业管理水平是否完善的一个重要条件。
尤其是那些流窜作案的犯罪分子，往往选择居民小区作为攻击目标，入室盗窃抢劫案件屡屡发生，以往的依赖小区保安人防为主的防范措施已满足不了人们的要求。
利用安全防范技术进行防范首先对犯罪分子有种威慑作用，使其不敢轻易作案。
如我们这次设计的简易安防声光报警器，可以安装在门口或玄关处，当有不法分子闯入时，利用门禁报警和红外报警双重保险，一方面可以提醒主人危险发生，另一方面也可以震慑不法分子。
单片机课程设计是一门实践课程，要求学生具有制作调试单片机最小系统及外设的能力，能够掌握单片机内部资源的使用。
单片机课程设计内容包括硬件设计、制作及软件编写、调试，学生在熟练掌握焊接技术的基础上，能熟练使用单片机软件开发环境Keil C51编程调试，并使用STC ISP调试工具采用串口下载方式联调制作的单片机最小系统。
单片机课程设计题目包含基本部分及扩展部分，基本部分即单片机最小系统部分，扩展部分是对单片机内部资源及外部IO口的功能扩展，使制作的单片机系统具有一定的功能。
第20卷总第174期物 理 教 学 探 讨Vol .20 NO .1742002年第12期Journal o f P hysic s T eac hing12.2002 .41.地震声光报警器的设计与制作重庆市四十八中学(400700) 何广仲 1 地震声光报警器的原理1.1 制作背景地震是一种可怕的自然灾害,它经常发生在人们熟睡的深夜,使人防不胜防。
这里介绍一种适合教学和家庭使用的地震声光报警器。
当地震发生时,它会发出响亮的警笛和照明灯光,使人们尽快转移到安全地方去。
通常地震会产生两种波,一种是纵波,也称直线波,从震中产生快速传出,并伴有低沉的地声和奇异的地光,但破坏性不大,另一种是横波也称剪切波,有极大的破坏性,但传播较慢,一般浅源地震,横波传到地面的时间要晚几秒到几十秒,深源地震则可晚几十秒,这就给人们躲避地震灾害提供了一点宝贵的时间。
本报警器就是根据上述规律制作而成的。
1.2 原理图1是该报警器的电路图,地震探测形状开关S Q 和单向可控硅V S 、电阻R 1组成了电子开关、集成开关电路,集成电路A 和V T 1、V T 2、BL 等构成了模拟警笛声音响电路,H L 为照明小电珠。
当发生4级以上的地震时,随着大地的震动而发出的纵波,使接受系统探测开关S Q 的弹簧悬挂的重垂发生上、下振动,并使可控硅V S 控制极导通、触发,使电子开关导通,小电珠H L 发光;同时集成电路A 也通电工作,其输出端输出内存模拟警笛声电信号。
经VT 1、V T 2构成的直接耦合功率放大器放大后,推动扬声器BL 发出响亮的警报声,使人们能迅速撤离危险至安全地带的时间。
同时本装置也能接收到地震发出的第二种波横波(也称剪切波),当大地地震的晃动时,探测开关S Q 就会随着大地的晃动而接通,此时电源经R 1和S Q 触发单向可控硅V S 导通。
V S 一旦导通,便会保持住导通状态,使小电珠H L 通电发光;同时集成电器A 也通电工作,其输出端输出内存模拟警笛声电信号,经V T 1、VT 2构成的直接耦合功率放大器放大后,推动扬声器BL 发出响亮的警报声。
声光报警电路设计说明首先，信号输入。
声光报警电路通常需要根据不同的应用场景，接受不同类型的信号输入。
例如，可以接受来自于传感器的报警信号，或者是人工触发的警报信号。
根据不同的信号类型，可以采用不同的接收电路，例如模拟信号接收电路或数字信号接收电路。
其次，信号处理。
接收到的信号需要进行处理，以便产生合适的声音和光线输出。
在信号处理模块中，通常包括信号放大、滤波、分频、比较和判决等处理过程。
这些处理过程旨在保证报警信号的准确性和可靠性，避免误报和漏报的情况发生。
第三，声音输出。
声音输出是声光报警电路最为重要的部分之一、通常采用压电蜂鸣器作为声音输出装置，其工作原理是通过施加交变电压使压电陶瓷压缩和膨胀，产生声音。
声音输出部分的设计要考虑蜂鸣器的额定电压和频率范围，使得产生的声音能够有效引起人们的注意。
最后，光线输出。
光线输出模块通常采用LED指示灯作为光源，通过控制LED的亮灭或闪烁来实现警示功能。
光线输出部分的设计要注意LED 的亮度、颜色、闪烁频率等参数，以适应不同的报警场景和环境。
在声光报警电路的设计中，还有一些其他的考虑因素。
首先是供电电源的选择和设计。
声光报警电路通常采用直流电源供电，因此需要考虑电源的电压、电流和稳定性等因素。
其次是电路的稳定性和可靠性。
报警电路需要能够在长时间工作的情况下保持稳定和可靠的性能，因此需要合理选择和配置电子元器件，以及进行电路保护和故障检测等措施。
除了上述的基本设计原理和考虑因素之外，声光报警电路的设计还需要根据具体的应用场景和要求进行定制。
例如，报警电路可以根据需要增加无线通信功能，以便在远程监控和管理时能够及时接收到报警信息。
另外，也可以根据需要增加报警延时功能，以避免误触发或故障导致的频繁报警。
总之，声光报警电路的设计需要考虑信号输入、信号处理、声音输出和光线输出等四个部分，并注意供电电源选择、电路稳定性和可靠性等因素。
在实际应用中，还需要根据具体要求进行个性化的设计和定制，以满足不同场景和环境中的报警需求。
声光报警器施工方案1. 引言声光报警器是一种用于提醒和警示人们注意特定事件或情况的装置。
它通过发出警报声音和闪动的光线来引起人们的注意。
本文将介绍声光报警器的施工方案，包括所需材料、施工步骤和注意事项。
2. 所需材料在施工声光报警器之前，我们需要准备以下材料：•声光报警器主机•报警器探测器•电源线•声光报警器控制器•探测器线缆•探测器安装支架•电钻和螺丝刀•墙壁螺丝和墙壁塞子•手套和安全镜3. 施工步骤以下是声光报警器的施工步骤：3.1 安装报警器主机首先，选择一个适合的位置来安装报警器主机。
确保该位置可以方便触及，并离电源插座较近。
使用电钻和墙壁螺丝将报警器主机安装在选择的位置上。
3.2 安装报警器探测器选择一个适合的位置来安装报警器探测器，通常是在需要监测的区域附近。
使用探测器安装支架固定探测器，并将其与探测器线缆连接。
3.3 连接电源线将电源线连接到报警器主机和电源插座。
确保电源线的连接稳固且安全。
3.4 连接探测器线缆将探测器线缆连接到报警器探测器和报警器主机。
确保连接稳固且无松动。
3.5 安装报警器控制器报警器控制器可以用于设置和调整声音和光线的警报方式。
将报警器控制器连接到报警器主机并安装在适当的位置上。
3.6 测试报警器功能在施工完成后，进行报警器功能测试。
触发探测器或手动操作报警器控制器，确保声音和光线能够正常工作。
4. 注意事项在施工声光报警器时，需要注意以下事项：•确保施工过程中断电以避免电击。
•仔细阅读和遵守报警器的安装说明。
•在安装报警器的位置上预留足够的空间以便触及和操作。
•使用适当的工具和装备，如手套和安全镜，确保施工过程的安全性。
•清理施工现场，确保没有杂物和障碍物。
5. 结论通过本文的介绍，我们了解了声光报警器施工的方案和步骤。
在施工前，准备好所有所需材料，并按照施工步骤进行操作。
同时，务必要注意施工过程中的安全事项。
完成施工后，进行功能测试以确保报警器正常工作。
声光报警实现方案引言声光报警是一种常见的安全预警系统，通过发出警报声和闪烁的灯光来引起人们的注意并传达警示信息。
声光报警系统广泛应用于工业、商业和家庭等场所，起到保护人们生命财产安全的作用。
本文将介绍声光报警实现方案的基本原理和具体技术细节。
1. 基本原理声光报警系统的基本原理是通过控制声音发生器和灯光发射器来产生声音和光线。
当潜在危险事件发生时，系统会接收到相应的信号，并触发声音和灯光的输出。
2. 声音发生器声音发生器是声光报警系统中的关键组件之一。
常见的声音发生器包括蜂鸣器、喇叭等。
声音发生器通过控制电流的流动和振动来产生声音。
具体实现方法可以是通过电子元件的震动、通过磁铁的振动、或者通过压铜片发出声音。
在声光报警实现方案中，我们可以通过连接声音发生器到控制中心，控制中心接收到触发信号后会通过控制电流的流动或振动来产生相应的声音。
3. 灯光发射器灯光发射器用于产生闪烁的灯光，引起人们的注意。
常见的灯光发射器包括LED灯、气体放电灯等。
灯光发射器的工作原理是通过调控电流和电压的流动来控制灯光的亮度和闪烁频率。
在声光报警实现方案中，我们可以通过连接灯光发射器到控制中心，接收到触发信号后控制电流和电压的流动来实现灯光的闪烁。
4. 控制中心控制中心是声光报警系统的核心控制单元，负责接收触发信号并进行相应的控制。
在传统的声光报警系统中，控制中心通常由微控制器或单片机实现。
控制中心所需的功能包括接收输入信号、判断触发条件、控制声音发生器和灯光发射器的输出。
现代声光报警系统中，控制中心通常采用嵌入式系统实现，具备更高的可靠性和扩展性。
嵌入式系统可以通过传感器接收周围环境的信号，并根据预设的规则进行判断和控制。
控制中心还可以与其他系统集成，如安防系统、消防系统等。
5. 触发信号触发信号是声光报警系统中触发报警的关键。
触发信号可以通过手动按钮、传感器、报警器等设备产生。
常见的触发信号包括火灾、煤气泄漏、入侵等安全事件。
一种声光报警器的制作方法摘要声光报警器（Sound and Light Alarm）是一种将声音和灯光信号结合起来，用于警示人们注意有事件发生的器件。
在生活中，我们可以见到很多声光报警器的应用场景，如在工厂、机房等环境中警示人员注意安全，或在交通路口、城市公共场所等设施中用于警示通行人员。
在本文中，我们将介绍一种声光报警器的制作方法，该方法基于电子元件的原理和制作技术，具有制作简单、成本低廉、响度高等优点。
前置知识在制作声光报警器之前，需要掌握一些基本的电路原理和电子元件的使用方法。
电路原理电压、电流、电阻、电功率电路中存在电压、电流、电阻和电功率等概念。
电压即电路中电子流动的驱动力，单位为伏特（V）；电流即通过电路的电子流的数量，单位为安培（A）；电阻则是电路对电子流的阻碍，单位为欧姆（Ω）；电功率则是电路中所消耗的能量，单位为瓦特（W）。
电路分析基础电路分析是电子工程中的基础知识，常用的方法包括基尔霍夫定律、欧姆定律、串并联等。
电子元件电源电子电路需要能源供给。
电源是提供电路所需电能的装置，通常有直流电源和交流电源两种类型。
声光元件声光元件是指能够发出声音或灯光信号的元件。
常用的声光元件有蜂鸣器、LED 灯等。
器件之间的连接在电路中，器件之间需要进行连接，常用的连接方法有焊接和插接。
焊接是将电子元件与电子线焊接在一起，插接则是将电子元件插入插座中。
制作方法本声光报警器的制作方法基于 NE555 定时器及几种基本的元件，使用的电源为直流稳压电源。
制作过程简单易操作，其中较难的部分在于焊接电子元件，需要仔细操作以避免失误。
以下是详细的制作步骤：步骤一：准备材料和工具制作声光报警器需要的元件主要有以下几种：•NE555 定时器×1•电容：0.1uF ×2、10uF ×2•电阻：10KΩ ×1、1KΩ ×1、510Ω ×1、100Ω ×1•NPN 三极管BC547 ×2•LED 红色×1、蜂鸣器×1•电池极片×1、电线•实验板、焊锡、焊锡线、镊子、剪刀等工具步骤二：焊接电路按照电路图将电容、电阻、三极管、LED 和定时器等元件焊接在实验板上，完成电路的搭建。
自动温控系统的声光的报警模块设计声光报警模块是自动温控系统中的重要组成部分，用于在温度超过设定阈值或其他异常情况发生时发出声音和光线信号，提醒用户进行相应的处理和调整。
声光报警模块一般由声音发生装置和光线发生装置组成，其中声音发生装置负责产生声音信号，光线发生装置负责产生光线信号。
下面将详细介绍声光报警模块的设计。
声音发生装置：声音发生装置一般采用蜂鸣器作为声源，其特点是体积小、功耗低、音量大。
蜂鸣器一般有源式和无源式两种，其中有源式蜂鸣器需要外接振荡器和驱动电路，而无源式蜂鸣器则可以直接连接到控制电路中。
在设计中，声音发生装置需要实现以下功能：1.接收控制信号：根据控制信号来决定是否产生声音信号。
一般通过控制电路进行控制。
2.产生声音信号：当温度超过设定阈值或其他异常情况发生时，通过控制电路给蜂鸣器提供工作电压，使其发出声音信号。
光线发生装置：光线发生装置一般采用LED指示灯作为光源，其特点是功耗低、寿命长、色彩鲜艳。
LED指示灯可以根据需要选择不同颜色（红色、绿色、黄色等）和亮度等级。
在设计中，光线发生装置需要实现以下功能：1.接收控制信号：根据控制信号来决定是否产生光线信号。
一般通过控制电路进行控制。
2.产生光线信号：当温度超过设定阈值或其他异常情况发生时，通过控制电路给LED指示灯提供工作电压，使其发出光线信号。
控制电路设计：控制电路是连接声音发生装置和光线发生装置的重要桥梁，主要负责根据温度传感器的信号判断是否产生报警信号，并控制声音发生装置和光线发生装置的工作。
在设计中，控制电路需要实现以下功能：1.接收温度传感器信号：通过连接温度传感器，实时获取当前温度值。
2.判断是否产生报警信号：根据温度阈值，判断当前温度是否超过设定值，从而决定是否产生报警信号。
3.控制声音发生装置和光线发生装置的工作：当产生报警信号时，控制声音发生装置和光线发生装置开始工作，发出声音和光线信号。
整体设计：在实际应用中，声光报警模块通常不是独立工作的，而是作为自动温控系统的一部分工作。
声光报警电路设计说明
格式和内容严谨
一.背景介绍
声光报警器是一种应用非常广泛的报警设备。
可以通过其完善的、各种灯光信号、报警声音以及可定制的报警函数来满足客户多种不同应用的需求。
本文详细讲解了声光报警电路的框架、结构及它的工作原理，以及报警声音和灯光信号的设计要求等内容。
二、电路框架
声光报警器的框架主要可分为总线模块、输入模块、报警模块和驱动模块。
总线模块主要包括一个控制器及其他芯片，用于实现对输入模块、输出模块的连接；输入模块用于确定报警状态；报警模块是报警设备的核心部分，包括报警声音和灯光信号；驱动模块的作用是控制输出模块的报警频率及报警时间，以实现报警信号的正确传输。
三、电路结构
声光报警器的电路结构主要分为输入部分、输出部分和控制部分。
输入部分主要用于确定报警信号的原因，例如安全设备的触发；输出部分主要包括报警声音和灯光信号，用来向环境内报警；控制部分主要由控制器及其他芯片组成，用于实现对报警模块的控制，如报警灯光的频率、持续时间等参数的控制。
四、工作原理。
华东交通大学课程设计报告书所属课程名称模拟电子技术课程设计题目声光报警器的设计与制作分院机电分院专业班级,学号学生姓名指导教师,2014年1月7日华东交通大学理工学院课程设计（论文）任务书专业班级姓名_、课程设计（论文）题目声光报警器的设计与制作二、课程设计（论文）工作：自20 年_月日起至20年_月日止。
三、课程设计（论文）的内容要求：通过完成声光报警器的设计与制作，培养和锻炼学生的实践动手能力，让学生对模拟电子技术和数字电子技术有进一步的了解。
训练学生了解常用的集成电路，了解电子仪器的使用，提高学生的实践动手能力，更好的将理论与实践结台起来，培养学生对电子专业的学习兴趣。
学生签名：_____________ 20年月日课程设计（论文）评阅意见评阅人职称20 年月日一、课程设计内容及目的6.二、课程设计实验器材6三、课程设计实验原理73.1 实验电路图 ...................................... 7.3.2 CD4011X作原理 ................................. .83.3光敏电阻的工作原理 (8)3.4报警器的工作原理 (9)3.3.1 声光报警器的概念 (9)3.3.2 实验电路的工作原理 (9)四、课程设计操作步骤.9五、课程设计心得11六、参考文献（资料）12.、课程设计内容及目的1. 了解常用电子器件的类别、型号、规格、性能及其使用范围（色环电阻的识别等），能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2. 学习并掌握声光报警器的工作原理。
3. 通过电路图，熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术，了解电子产品的焊接、提高动手能力。
4. 在散件的组装过程中进一步学习电子技术。
5. 掌握电子元器件的识别及质量检验。
6. 学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求。
、课程设计实验器材1. 电烙铁、焊锡2. 万用表、镶子、钳子等必备工具元件活单三、课程设计实验原理3.1 实验电路图（如图一所示）3.2 CD4011工作原理集成电路CD4011是一个包含4个与非门的CMO食路(如图二所示), 每个与非门有2个输入端一个输出端，与非门的特点是，输入端有低电平输出高电平，输入端全部高电平输出低电平，逻辑表达式为：Y AB CD4011引脚图:图二CD4011引脚图CD4011真值表：(1) 当X=Q Y=0时，将使两个NAND1之输出均为1,违反触发器之功用，故禁止使用。
如真值表第一歹0。
(2) 当X=0 Y=1时，由丁X=1导致NAND-A勺输出为” 1”，使得NAND-B的两个输入均为” 1”，因此NAND-B的输出为” 0”，如真值表第二列。
(3) 当X=1、Y=0时，由丁Y=0导致NAND-B勺输出为” 1”，使得NAND-1 的两个输入均为”” 1,因此NAND-A的输出为” 0”，如真值表第三列。
(4) 当X=1、Y=1时，因为一个”” 1不影响NANDT的输出，所以两个NAND1的输出均不改变状态，如真值表第四列。
3.3光敏电阻的工作原理光敏电阻的工作原理是基丁内光电效应。
在半导体光敏材料两端装上电极引线，将其封装在带有透明窗的管壳里就构成光敏电阻，为了增加灵敏度，两电极常做成梳状。
用丁制造光敏电阻的材料主要是金届的硫化物、硒化物和磁化物等半导体。
通常采用涂敷、喷涂、烧结等方法在绝缘衬底上制作很薄的光敏电阻体及梳状欧姆电极，接出引线，封装在具有透光镜的密封壳体内，以免受潮影响其灵敏度。
在黑暗环境里，它的电阻值很高, 当受到光照时，只要光子能量大丁半导体材料的禁带宽度，则价带中的电子吸收一个光子的能量后可跃迁到导带，并在价带中产生一个带正电荷的空穴，这种由光照产生的电子一空穴对了半导体材料中载流子的数目，使其电阻率变小，从而造成光敏电阻阻值下降。
光照愈强，阻值愈低。
入射光消失后，由光子激发产生的电子一空穴对将复合，光敏电阻的阻值也就恢复原值。
在光敏电阻两端的金届电极加上电压，其中便有电流通过，受到波长的光线照射时，电流就会随光强的而变大，从而实现光电转换。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也加交流电压。
3.4报警器的工作原理3.3.1 声光报警器的概念声光报警器其英文名称为audible and visual alarm ,所谓声光报警器就是能同时发出声响和灯光信号的报警器。
声光报警器是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种不会引燃易燃易爆性气体的报警信号装置。
3.3.2 实验电路的工作原理当声信号和光信号同时作用时，声信号通过MIC经瓷片电容104滤波后，再经三极管9014放大，从而使CD4011的2脚输入1 （高电平）；而光信号则使光敏电阻的阻值增大，进而使电阻R3分得的电压减小，则1脚也输入1 （高电平），由CD4011真值表得：3脚输出1 （高电平）。
3脚的输出为5脚和6脚的输入，即5脚和6脚均输入1 （高电平■）,由真值表可得4脚输出1 （高电平）。
4脚输出1 （高电平）后，二极管IN4007导通，使8脚和9脚输入1 （高电平），再由真值表得，10脚输出1 （高电平）,即12脚和13脚输入1 （高电平），最后查真值表得11脚输出1 （高电平），从而使BELL®出报警信号。
当声信号或光信号单独作用时，1脚和2脚输入的信号是不可能同时为1 （高电平），则3脚输出的一定是1 （高电平），依次类推，则4脚一定输出1 （低电平），因此，二极管IN4007处丁不导通状态，后续电路分析同上。
四、课程设计操作步骤1、对照元件活单目录表检察元件是否齐全；2、认识识别各种元器件以及认活所起作用；3、学习声光报警器的工作原理；4、按照电路图将元器件焊接在与之对应的位置处；5、装配完毕后，通电进行测试，若各项功能齐全则进行下一步，若存在缺陷则用万用表进行检查并纠正；6、作一些基本的调试；7、把应该固定的地方牢固的封住；8、检查验收。
9、焊接步骤：1. 去氧化膜2. 引脚吃锡（薄厚均匀且有一定厚度）3. 焊接（保证插入元器件的正负极正确，注意焊接时松香适量）焊接技术：1. 焊点良好，牢固可靠，整洁可观，无毛刺2. 锡量适中，焊接实践不宜太长，2-3s为宜3. 尽量不出现虚、漏、假焊注意事项：1. 剪引脚时不能破坏焊点。
2. 焊接完成后，经仔细检查无虚、漏、假焊，并确保无短路状态后，通电调试。
3. 三极管的引脚要插入正确。
4. 将电位器、耳机插孔安装在指定位置，并用烙铁焊好。
要注意使电位器处丁一个平■面内。
5. 最后将扬声器和电源线焊好。
6. 检查焊接是否正确。
安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有无搭锡的地方。
