传感与检测技术 传感器技术 形成性考核四 复习题 按拼音排序后

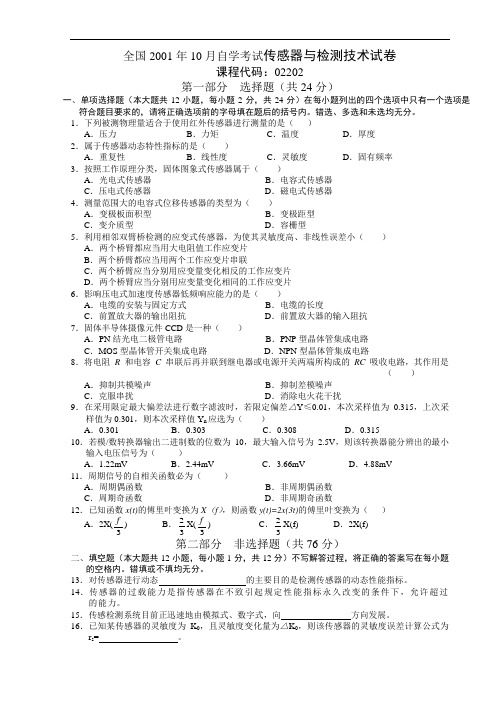

全国2001年10月自学考试传感器与检测技术试卷课程代码：02202第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f) 第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。

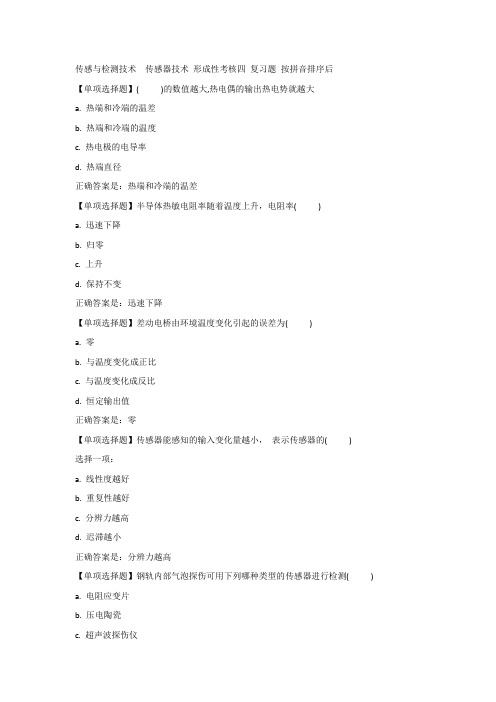

传感与检测技术传感器技术形成性考核四复习题按拼音排序后【单项选择题】( )的数值越大,热电偶的输出热电势就越大a. 热端和冷端的温差b. 热端和冷端的温度c. 热电极的电导率d. 热端直径正确答案是：热端和冷端的温差【单项选择题】半导体热敏电阻率随着温度上升，电阻率( )a. 迅速下降b. 归零c. 上升d. 保持不变正确答案是：迅速下降【单项选择题】差动电桥由环境温度变化引起的误差为( )a. 零b. 与温度变化成正比c. 与温度变化成反比d. 恒定输出值正确答案是：零【单项选择题】传感器能感知的输入变化量越小，表示传感器的( )选择一项：a. 线性度越好b. 重复性越好c. 分辨力越高d. 迟滞越小正确答案是：分辨力越高【单项选择题】钢轨内部气泡探伤可用下列哪种类型的传感器进行检测( )a. 电阻应变片b. 压电陶瓷c. 超声波探伤仪d. 热电偶正确答案是：超声波探伤仪【单项选择题】机场安检门金属探测器可以使用下列哪种效应制做( )选择一项：a. 应变效应b. 光电效应c. 压电效应d. 涡流效应正确答案是：涡流效应【单项选择题】将超声波（机械振动波）转换成电信号是利用压电材料的( )a. 逆压电效应b. 电涡流效应c. 压电效应d. 应变效应正确答案是：压电效应【单项选择题】通常采用下列哪种弹性辅助器件测量气体或液体的压力( )a. 弹簧机构b. 柱形弹性元件c. 弹性弯管d. 梁形弹性元件正确答案是：弹性弯管【单项选择题】下列被测物理量适合于使用红外传感器进行测量的是（）选择一项：a. 温度b. 力矩c. 厚度d. 压力正确答案是：温度【填空题】电容式传感器按照结构分类可以分为：变正对面积型、变极间距型、和变（）型。

正确答案是：介电常数【填空题】电阻应变片的典型结构主要由敏感栅、基底、覆盖层、（）四部分组成。

正确答案是：引线【填空题】根据光电转换原理的不同，光电效应可分为外光电效应、（）、和光生伏特效应。

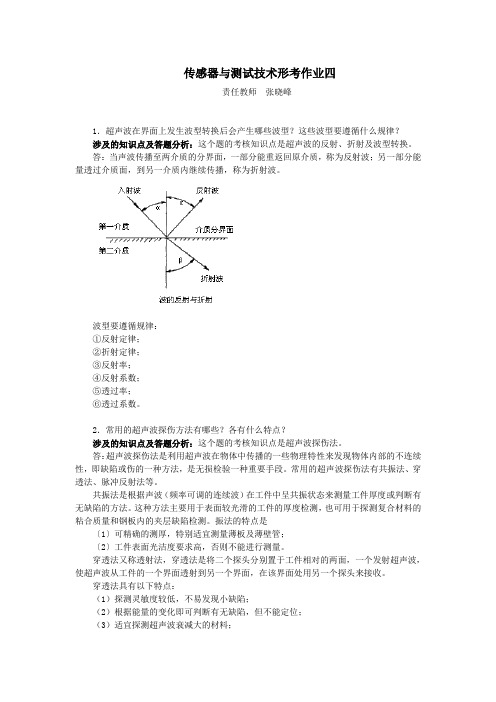

传感器与测试技术形考作业四责任教师张晓峰1．超声波在界面上发生波型转换后会产生哪些波型？这些波型要遵循什么规律？涉及的知识点及答题分析：这个题的考核知识点是超声波的反射、折射及波型转换。

答：当声波传播至两介质的分界面，一部分能重返回原介质，称为反射波；另一部分能量透过介质面，到另一介质内继续传播，称为折射波。

波型要遵循规律：①反射定律；②折射定律；③反射率；④反射系数；⑤透过率；⑥透过系数。

2．常用的超声波探伤方法有哪些？各有什么特点？涉及的知识点及答题分析：这个题的考核知识点是超声波探伤法。

答：超声波探伤法是利用超声波在物体中传播的一些物理特性来发现物体内部的不连续性，即缺陷或伤的一种方法，是无损检验一种重要手段。

常用的超声波探伤法有共振法、穿透法、脉冲反射法等。

共振法是根据声波（频率可调的连续波）在工件中呈共振状态来测量工件厚度或判断有无缺陷的方法。

这种方法主要用于表面较光滑的工件的厚度检测，也可用于探测复合材料的粘合质量和钢板内的夹层缺陷检测。

振法的特点是〔1〕可精确的测厚，特别适宜测量薄板及薄壁管；〔2〕工件表面光洁度要求高，否则不能进行测量。

穿透法又称透射法，穿透法是将二个探头分别置于工件相对的两面，一个发射超声波，使超声波从工件的一个界面透射到另一个界面，在该界面处用另一个探头来接收。

穿透法具有以下特点：（1）探测灵敏度较低，不易发现小缺陷；（2）根据能量的变化即可判断有无缺陷，但不能定位；（3）适宜探测超声波衰减大的材料；（4）可避免盲区，适宜探测薄板；（5）指示简单，便于自动探伤；（6）对两探头的相对距离和位置要求较高。

脉冲反射法是将脉冲超声波入射至被测工作后，传播到有声阻抗差异的界面上（如缺陷与工件的界面）时，产生反射声波，波在工件的反射状况就会显示在荧光屏上，根据反射的时间及形状来判断工件内部缺陷及材料性质的方法。

脉冲反射法的特点是：（1）探测灵敏度高；（2）能准确地确定缺陷的位置和深度；（3）可用不同波型探测，应用范围广。

《传感器与检测技术》试题4一、填空题（10题）1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。

2、霍尔传感器的霍尔电势U H为KH IB 若改变I 或 B 就能得到变化的霍尔电势。

3、光电式传感器主要用于测量转速、工件尺寸、位移、压力、工件表面质量。

4、压电传感器是一种典型的自发电式传感器。

它以某些电介质的压电效应为基础，在外力作用下，在电介质的表面产生电荷，从而实现非电量的电测转换。

5、热电偶产生的热电势一般由接触电势和温差电势组成。

6、光电式传感器是利用光敏元件将光信号转换为电流信号的装置。

7、霍尔传感器是利用霍尔效应原理制成的传感器，主要用来测量磁场的大小。

8、电容式传感器有变面积式、变间隙式和变介质式三种。

9、当输入端加电流I，并在元件平面法线方向加磁感强度为B的磁场，那么在垂直于电流和磁场方向上将产生电动势，这种现象就是霍尔效应。

10、电容式传感器中，变介电常数式多用于液位或片状材料厚度的测量。

二、单选择（20题）1.传感器的动态标定是为了确定传感器的动态特性参数，下列不属于传感器的动态特性参数的是( A )。

A.灵敏度B.时间常数C.阻尼比D.固有频率2.在标定传感器时，所用的测量仪器的精度至少应与要标定的传感器的精( B) 。

A.高两个等级B.高一个等级C.有相同的等级D.低一个等级3.电阻应变式传感器的特点( D )。

1)精度高，测量范围广2)使用寿命长，性能稳定可靠3)结构简单，体积小，重量轻4)频率响应较好，既可用于静态测量又可用于动态测量5)价格低廉，品种多样，便于选择和大量使用A.2) 3)B.3) 4)C.4) 5)D.2) 3) 4) 5)4.在电阻应变片的桥式测量电路中，要提高灵敏度应采用( C )。

A.臂电桥电路B.双臂电桥(半桥) 电路C.全桥电路D.要是电桥电路都可以5.下列关于差动变压器的叙述不正确的是（B）。

A.差动变压器是把被测量的非电量转换成线圈互感量的变化。

全国20XX 年10月自学考试传感器与检测技术试卷课程代码：02202 第一部分选择题（共24分）、单项选择题（本大题共 12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是 符合题目要求的，请将正确选项前的字母填在题后的括号内。

错选、多选和未选均无分。

下列被测物理量适合于使用红外传感器进行测量的是（ ） A .压力 B .力矩 属于传感器动态特性指标的是（ ） A .重复性 B .线性度 按照工作原理分类，固体图象式传感器属于（ A .光电式传感器 C .压电式传感器测量范围大的电容式位移传感器的类型为（ A .变极板面积型 C .变介质型 1. 2.3.4. 5. 6. 7.c .温度 D .厚度 C .灵敏度 ）B .电容式传感器 D .磁电式传感器）B .变极距型 D .容栅型D •固有频率利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ A .两个桥臂都应当用大电阻值工作应变片 B .两个桥臂都应当用两个工作应变片串联 C .两个桥臂应当分别用应变量变化相反的工作应变片 D .两个桥臂应当分别用应变量变化相同的工作应变片 影响压电式加速度传感器低频响应能力的是（ ） A .电缆的安装与固定方式 B .电缆的长度 C .前置放大器的输出阻抗 D .前置放大器的输入阻抗 固体半导体摄像元件 CCD 是一种（A . PN 结光电二极管电路B . PNP 型晶体管集成电路C . MOS 型晶体管开关集成电路D . NPN 型晶体管集成电路将电阻 R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路，其作用是 （ ）A .抑制共模噪声B .抑制差模噪声C .克服串扰D .消除电火花干扰 在采用限定最大偏差法进行数字滤波时，若限定偏差 △ 丫＜ 0.01，本次采样值为 0.315,上次采 样值为0.301，则本次采样值 Y n 应选为（ A . 0.301B . 0.303C . 10 .若模/数转换器输出二进制数的位数为输入电压信号为（ ） A . 1.22mVB . 2.44mV 11 .周期信号的自相关函数必为（ A .周期偶函数C .周期奇函数 12 .已知函数x （t ）的傅里叶变换为 X （f ）, A . 2X （—） 3 9. 0.308 10,D . 0.315 最大输入信号为 2.5V ，则该转换器能分辨出的最小 C . 3.66mV D . 4.88mVB . -X （f ）3 3 第二部分12小题，每小题B .非周期偶函数 D .非周期奇函数则函数y （t ）=2x （3t ）的傅里叶变换为（ ） C . -X （f ）D . 2X （f ）3非选择题（共76分）1分，共12分）不写解答过程，将正确的答案写在每小题 二、填空题（本大题共 的空格内。

江苏开放大学期末综合考核大作业学号姓名课程代码110038课程名称检测技术评阅教师检测技术课程期末综合大作业任务江苏开放大学一、填空题（请将正确答案填写在作答结果的表格内）1、一个完整的检测系统或检测装置通常由、、输出单元和显示装置等部分组成。

2、应变片丝式敏感栅的材料是。

两个变形符号相同的应变片接在电桥的，符号不同的接在，四臂全桥灵敏度为双臂电桥的倍。

3、电容式传感器的测量转换电路种类很多，常用的有、、和二极管T型网络。

4、常用的热电阻有和两种。

在使用热电偶时为保持冷端温度恒定，常采用、冷端温度校正法、、采用PN结温度传感器作冷端补偿等几种方法。

5、压电式传感器不能测量被测量，更不能测量；目前压电式传感器多用于和动态的力或压力的测量。

6、按工作原理的不同，电容式传感器可分为、、和三种类型。

第一种常用于测量，第二种常用于测量，第三种常用于测量。

7、在信号远距离传输中，常采用调制方法，当高频振荡的频率受到缓慢变化信号控制时，称为。

二、选择题（请将作答结果的代码填写在题中括号内，每小题2分）1、当石英晶体受压时，电荷产生在( B)。

A．与光轴垂直的z面上 B．与电轴垂直的x面上C．与机械轴垂直的y面上 D．所有的面（x、y、z）上批阅结果：2、在同一条件下，多次测量同一量值时，绝对值和符号保持不变的误差称为(B)。

A．随机误差 B．系统误差 C．粗大误差 D．人为误差批阅结果：3、利用涡流传感器测量齿数Z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于( A)r/min。

A. 400B. 3600C. 24000D. 60批阅结果：4、( C)的数值越大，热电偶的输出热电动势就越大。

A．热端直径 B．热端和冷端的温度C．热端和冷端的温差 D．热电极的电导率批阅结果：5、螺线管式自感传感器采用差动结构是为了( B )。

A. 加长线圈的长度从而增加线性范围B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力批阅结果：6、电涡流探头的外壳用( B)整理较为恰当。

2020年XXX《传感器与测试技术》形成性考核附答案形考作业一一、判断题（Y对/N错）1．测试技术在自动控制系统中也是一个十分重要的环节。

Y2．金属应变片的灵敏系数比应变电阻材料本身的灵敏系数小。

Y3．热敏电阻传感器的应用范围很广，但是不能应用于宇宙飞船、医学、工业及家用电器等方面用作测温使用。

N 4．电容式传感器的结构简单，分辨率高，但是工作可靠性差。

N5．电容式传感器可进行非接触测量，并能在高温、辐射、强烈振动等恶劣条件下工作。

Y6．电容式传感器不能用于力、压力、压差、振动、位移、加速度、液位的测量。

Y7．电感传感器的基本原理不是电磁感应原理。

N8．电感式传感器可以将被测非电量转换成线圈自感系数L或互感系数M的变化，再由测量电路转换为电压或电流的变化量输出。

Y9．互感传感器本身是变压器，有一次绕组圈和二次绕组。

Y10．差动变压器结构形式较多，有变隙式、变面积式和螺线管式等，但其工作原理基本一样。

Y11．传感器通常由敏感器件、转换器件和基本转换电路三部分组成。

Y12．电容式传感器是将被测量的变化转换成电容量变化的一种传感器。

Y13．电阻应变片的绝缘电阻是指已粘贴的应变片的引线与被测试件之间的电阻值。

Y14．线性度是指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度。

Y15．丈量偏差越小，传感器的精度越高。

Y16．传感器的灵敏度k即是传感器输出增量与被丈量增量之比。

N17．传感器能检测到输入量最小变化量的能力称为分辩力，当分辩力以满量程输出的百分数表示时则称为分辩率。

Y 18．测量转换电路首先要具有高精度，这是进行精确控制的基础。

N19．电桥是将电阻、电容、电感等参数的变化转换成电压或者电流输出的一种测量电路。

Y20．电桥有两种类型：直流电桥和交流电桥。

Y二、XXX答题1．传感器的输出旌旗灯号通常可以分为哪两类？并举例说明。

答：1模拟式：传感器输出的是模拟电压量；2数字式：传感器输出的是数字量，如编码器式传感器。

传感与检测技术传感器技术形成性考核一复习题按拼音排序后【填空题】传感器的（）主要有：线性度灵敏度重复性迟滞。

正确答案是：静态特性【填空题】传感器的静态特性是指在输入信号为( )时，传感器输出与输入间的一种( )关系。

正确答案是：静态信号【填空题】根据光电转换原理的不同，光电效应可分为外光电效应、（）、和光生伏特效应。

正确答案是：内光电效应【填空题】金属电阻的应变效应是指：金属丝的电阻值与截面积成（），与长度成正比。

正确答案是：反比【填空题】压电陶瓷的压电效应与石英晶体不同，它需要先经过（）过程使得其内部电筹排列规则后才具有压电效应。

正确答案是：极化处理【判断题】LC并联震荡电路可作为电容式传感器的测量转换电路。

正确的答案是“对”。

【判断题】超声波传感器既可以用于金属探伤又能测量位移。

正确的答案是“对”。

【判断题】传感器是能感受或响应规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

【判断题】电容式传感器不可以测量角度位移。

正确的答案是“错”。

【判断题】光电传感器可以用来测量频率或者做敏感开关使用。

正确的答案是“对”。

【判断题】滑动变阻器适合微小位移的测量。

正确的答案是“对”。

【判断题】内光电效应指当光敏材料或器件受到光照射时，电子溢出表面的现象。

正确的答案是“错”。

正确的答案是“对”。

【判断题】逆压电效应指压电材料受压时，在其表面产生电荷的效应。

正确的答案是“错”。

【判断题】热敏电阻、光敏电阻都可以使用电桥电路作为测量转换电路。

正确的答案是“对”。

【判断题】涡流效应是指金属导体至于变化的磁场中，导体内就会产生感应电流，称之为电涡流或涡流，这种现象就是涡流效应。

正确的答案是“对”。

【单项选择题】传感器能感知的输入变化量越小，表示传感器的( )a. 线性度越好b. 迟滞越小。
