4焊缝质量等级划分

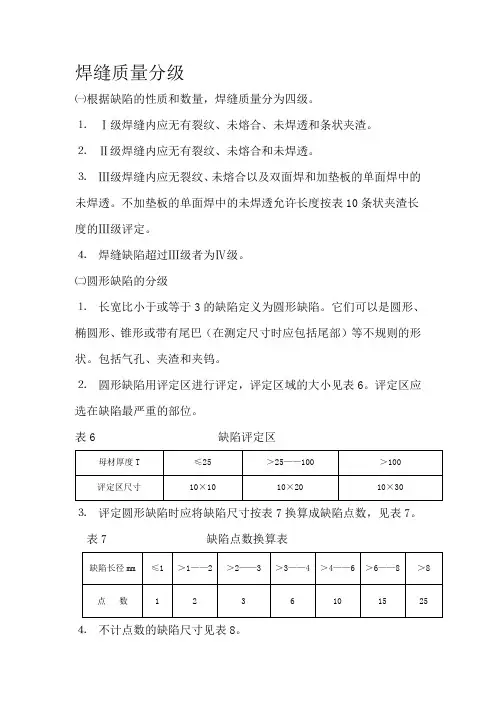

焊缝质量分级㈠根据缺陷的性质和数量，焊缝质量分为四级。

⒈Ⅰ级焊缝内应无有裂纹、未熔合、未焊透和条状夹渣。

⒉Ⅱ级焊缝内应无有裂纹、未熔合和未焊透。

⒊Ⅲ级焊缝内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透。

不加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级评定。

⒋焊缝缺陷超过Ⅲ级者为Ⅳ级。

㈡圆形缺陷的分级⒈长宽比小于或等于3的缺陷定义为圆形缺陷。

它们可以是圆形、椭圆形、锥形或带有尾巴（在测定尺寸时应包括尾部）等不规则的形状。

包括气孔、夹渣和夹钨。

⒉圆形缺陷用评定区进行评定，评定区域的大小见表6。

评定区应选在缺陷最严重的部位。

表6 缺陷评定区⒊评定圆形缺陷时应将缺陷尺寸按表7换算成缺陷点数，见表7。

表7 缺陷点数换算表⒋不计点数的缺陷尺寸见表8。

表8 不计点数的缺陷尺寸⒌当缺陷与评定区边界线相接时，应把它划为该评定区内计算点数。

⒍当评定区附近缺陷较少，且认为只用该评定区大小划分级别不适当时，经供需双方协商，可将评定区沿焊缝方向扩大到3倍，求出缺陷总点数，用此值的1/3进行评定。

可扩大评定区的处理办法见附录D。

⒎圆形缺陷的分级见表9。

表9 圆形缺陷的分级⒏圆形缺陷长径大于1/2T时，评为Ⅳ级。

⒐Ⅰ级焊缝和母材厚度等于或小于5mm的Ⅱ级焊缝内不计点数的圆形缺陷，在评定区内不得多于10个。

㈢条状夹渣的分级⒈长宽比大于3的夹渣义为条状夹渣。

⒉条状夹渣的分级见表10。

㈣综合评级在圆形缺陷评定区内，同时存在圆形缺陷和条状夹渣或未焊透时应各自评级，将级别之和减1作为最终级别。

表10 条状夹渣的分级 mm注：⑴表中“L”为该组夹渣中最长者的长度。

⑵长宽比大于3的长气孔的评级与条状夹渣相同。

⑶当被检焊缝长度小于12T（Ⅱ级）或6T（Ⅲ级）时，可按比例折算。

当折算的条状夹渣总长小于单个条状夹渣长度时，以单个条状夹渣长度为允许值。

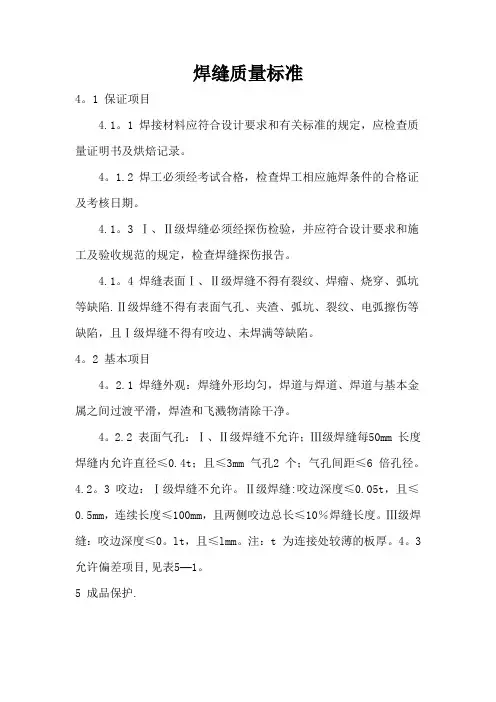

焊缝质量标准4。

1 保证项目4.1。

1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4。

1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1。

3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1。

4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷.Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4。

2 基本项目4。

2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4。

2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2。

3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝:咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10％焊缝长度。

Ⅲ级焊缝：咬边深度≤0。

lt，且≤lmm。

注：t 为连接处较薄的板厚。

4。

3 允许偏差项目,见表5—1。

5 成品保护.5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具,以防造成构件尺寸偏差.隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行.6 应注意的质量问题6。

1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6。

2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火,焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6。

3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

1 建筑结构安全等级为一级的一、二级焊缝。

2 建筑结构安全等级为二级的一级焊缝。

3 大跨度结构中一级焊缝。

4 重级工作制吊车梁结构为一级焊缝。

关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的第7章连接计算。

7.1焊缝连接焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级：1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量接等级当受拉时应不低于二级，受压时宜为二级。

3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接组合焊缝，其质量等级不应低于二级。

4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接焊缝，以及搭接连接采用的角焊缝，其质量等级为：1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其它结构，焊缝的外观质量标准可为三级。

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。

焊缝质量标准保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规范的规定.检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

基本项目4.2.1 焊缝外观：焊缝外形均匀.焊道与焊道、焊道与基本金属之间过渡平滑.焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤.且≤.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤.且≤lmm。

注：t 为连接处较薄的板厚。

允许偏差项目.见表5-1。

5 成品保护。

焊后不准撞砸接头.不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

不准随意在焊缝外母材上引弧。

各种构件校正好之后方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进行下道隐蔽工序。

低温焊接不准立即清渣.应等焊缝降温后进行。

6 应注意的质量问题尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格后方准焊接.焊接时精心操作。

焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.避免用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件。

表面气孔：焊条按规定的温度和时间进行烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。

焊缝夹渣：多层施焊应层层将焊渣清除干净.操作中应运条正确.弧长适当。

焊缝等级分类及无损检测要求焊接是制造过程中最常用的连接方法之一，焊接质量的好坏直接关系到产品的性能和寿命。

为了确保焊接接头的质量，需要进行焊缝的等级分类检测，以及无损检测来评估焊接接头的质量。

按照国际标准ISO5817-2024《焊接工艺的质量评定—焊接的焊缝形态在钢、镍、钴合金中的分类》对焊缝质量分类，焊接接头的质量可分为4个等级：1.A级：焊缝形态完好，焊盖有紧密的覆盖，有均匀的焊渣分布。

在金属基材上，焊接扩展处有不连续缺陷（如气孔、夹杂物、裂纹）数量较少。

2.B级：焊缝形态良好，有无酸洗或其他方法清除焊渣。

金属基材上有适量的不连续缺陷，但与所给定的金属基材和焊接技术的特性相符。

3.C级：焊盖紧密，能够完全覆盖焊缝，但可以有较多的焊渣。

但在金属基材上可以有多个连续缺陷，但缺陷的长度和深度有限。

4.D级：有紧密焊盖，但可能略有不完全覆盖焊缝而有部分内部缺陷。

这些缺陷可能不完全显示出来，可以通过无损检测方法进行评定。

无损检测要求：为了评估焊缝的质量，常常采用无损检测方法来检测焊接接头的缺陷。

无损检测是通过不破坏工件的情况下对材料、制品、构件等进行内部缺陷的检测和评定。

1.超声波检测：通过超声波传感器对焊缝进行扫描，检测焊接缺陷如气孔、夹杂物、裂纹等。

2.X射线检测：通过使用X射线或γ射线照射焊缝，利用与焊缝中缺陷发生反射的X射线或γ射线进行检测。

3.磁粉检测：通过在焊缝附近施加磁场，再将可视的磁粉（常见为铁粉）撒在焊缝上，当磁力线遇到焊缝中的缺陷时，磁粉会聚集在缺陷上，从而发现缺陷的位置和大小。

4.渗透检测：将渗透剂涂在焊缝上，通过渗透剂的极性和粘性吸入焊缝中的缺陷，再用显像剂使渗透剂显影出来，从而发现焊缝中的缺陷。

以上无损检测方法可以针对不同类型的焊缝进行评定，满足焊接接头等级分类中所要求的质量标准。

无损检测不仅可以检测出焊缝中的缺陷，还可以评估缺陷的大小和对焊缝的影响程度，从而为后续的焊缝处理提供指导。

焊缝质量分级检验焊缝质量分为三个等级。

1、一级焊缝要求对‘每条焊缝长度的100%’进行超声波探伤；2、二级焊缝要求对‘每条焊缝长度的20%’进行抽检，且不小于200mm进行超声波探伤。

焊缝质量分为三个等级。

三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检查，其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求；二级质量检查除对外观进行检查并达到二级质量合格标准外，还需用超声波或射线探伤20％焊缝，达到B级检验Ⅲ级合格要求；一级质量检查除外观进行检查并符合一级合格标准外，还需用超声波或射线对焊缝100％探伤，达到B级检验Ⅱ级合格要求。

焊缝质量检验是焊接工艺中重要的环节之一，是判断焊接接头质量的重要手段之一。

焊缝质量检验通常按照不同的标准对焊缝进行分级，以便于评价和比较不同焊接接头的质量水平。

1根据焊缝的缺陷类型进行分级。

一般来说，焊缝质量检验可以分为焊缝形状、焊缝尺寸、焊缝缺陷等多个方面，针对不同类型的缺陷进行评价和分级。

2根据焊接标准进行分级。

不同国家和地区的焊接标准可能有所不同，但通常都会根据焊缝的尺寸、形状、缺陷等因素，对焊接接头进行评级，并给出相应的标准和要求。

3根据焊接材料进行分级。

焊接材料的质量也会影响焊接接头的质量，因此在进行焊缝质量检验时，也需要考虑焊接材料的质量和选用情况，以便于进行合理的评价和分级。

4根据焊接工艺进行分级。

不同的焊接工艺也会影响焊接接头的质量，因此在进行焊缝质量检验时，需要考虑使用的焊接工艺和具体操作情况，以便于进行评价和分级。

5根据应用要求进行分级。

不同的焊接接头在实际应用中，可能有不同的要求和标准，因此在进行焊缝质量检验时，需要考虑具体的应用要求和标准，以便于进行合理的评价和分级。

1 建筑结构安全等级为一级的一、二级焊缝。

2 建筑结构安全等级为二级的一级焊缝。

3 大跨度结构中一级焊缝。

4 重级工作制吊车梁结构为一级焊缝。

关于焊缝等级的定义的部分要求见《钢结构设计规》GB50017-2003的第7章连接计算。

7.1焊缝连接7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级：1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量接等级当受拉时应不低于二级，受压时宜为二级。

3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接组合焊缝，其质量等级不应低于二级。

4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接焊缝，以及搭接连接采用的角焊缝，其质量等级为：1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其它结构，焊缝的外观质量标准可为三级。

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。

焊缝质量标准和焊缝等级分类焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

焊缝质量标准和焊缝等级分类焊缝质量标准4.1 保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每长度焊缝内允许直径≤0.4t；且≤ 气孔2 个；气孔间距≤6 倍孔径。

咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤，连续长度≤，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表51。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

6.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。

焊缝质量等级国家标准焊接是一种常见的金属连接方式，而焊缝是焊接过程中最关键的部分之一。

焊缝的质量直接影响着焊接件的使用性能和安全性。

为了规范焊缝质量评定，我国制定了《焊缝质量等级国家标准》，该标准对焊缝质量进行了详细的分类和评定，下面我们就来详细了解一下。

首先，焊缝质量等级国家标准将焊缝质量分为四个等级，分别是A级、B级、C级和D级。

其中A级是最高等级，D级是最低等级。

不同等级的焊缝质量要求也不同，A级要求最严格，D级要求最低。

其次，焊缝质量等级国家标准对焊缝质量的评定主要包括几个方面，焊缝外观质量、焊缝内部质量和焊缝连接性能。

在焊缝外观质量方面，要求焊缝表面应平整、无气孔、裂纹、夹渣等缺陷；在焊缝内部质量方面，要求焊缝内部应无气孔、夹渣、裂纹等缺陷；在焊缝连接性能方面，要求焊缝连接应具有一定的强度和韧性。

再者，根据《焊缝质量等级国家标准》，不同等级的焊缝质量适用于不同的工程和产品。

一般来说，对于一些对焊缝质量要求较高的工程，如航空航天、核工程等，要求使用A级焊缝；而对于一些对焊缝质量要求较低的一般工程，可以使用B级或C级焊缝。

最后，为了保证焊缝质量符合国家标准，需要严格按照标准要求进行焊接操作，包括焊接工艺、焊接材料、焊接设备等方面的要求。

同时，还需要进行焊缝质量的检测和评定，确保焊缝质量符合标准要求。

总的来说，焊缝质量等级国家标准对焊缝质量进行了科学的分类和评定，为焊接工程提供了重要的参考依据。

只有严格按照标准要求进行焊接操作，才能保证焊缝质量符合标准，从而确保焊接件的使用性能和安全性。

希望大家能够深入了解和严格遵守《焊缝质量等级国家标准》，共同提升我国焊接工程的质量和水平。

1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2）对其它结构，焊缝的外观质量标准可为三级对于门式，一般简单来理解，现在的工字型，上翼受压下翼受拉，此两板的对接焊缝是二级。

还有应是腹板的对接焊缝也是二级。

其余的都是三级，一级的焊缝轻钢没有。

焊缝等级是施工验收等级，有三级。

三级最低，只要求外观检查和尺寸检查。

二级要求部分作超声波探伤检查。

一级最高，要求全部做探伤检查。

2. 对焊缝等级来说，原则是受拉等级高于受压，受动力的高于受静力的。

3. 对接焊缝一般需要做无损探伤（或部分需要）。

故一般对接焊缝的焊接等级为二级或一级，不小于二级。

4. 角焊缝没必要作无损探伤，故角焊缝为一级的话，就没有多少意义。

一般角焊缝为二级或三级。

5. 焊缝等级见钢规7.1.1条，注意条文解释。

对接焊有一级焊或二级焊，这主要取决于设计要求和实际情况。

一般幕墙只用到二级焊和三级焊接。

三级焊接一般用于角焊缝。

具体焊接知识还是看看钢结构焊接规范吧。

附：焊缝等级小知识1. 焊缝等级是施工验收等级，有三级。

三级最低，只要求外观检查和尺寸检查。

二级要求部分作超声波探伤检查。

一级最高，要求全部做探伤检查。

2. 对焊缝等级来说，原则是受拉等级高于受压，受动力的高于受静力的。

3. 对接焊缝一般需要做无损探伤（或部分需要）。

故一般对接焊缝的焊接等级为二级或一级，不小于二级。

O q Q$r/m\c1l h 4. 角焊缝没必要作无损探伤，故角焊缝为一级的话，就没有多少意义。

一般角焊缝为二级或三级。

5. 焊缝等级见钢规7.1.1条关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的第7章连接计算。

7.1焊缝连接7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级：1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：!y m$k&v R P\1）作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

焊缝质量评价等级标准一、焊接缺陷等级焊接缺陷等级是用来衡量焊接缺陷对焊缝质量影响的重要指标。

根据缺陷的性质和大小，可以将焊接缺陷分为以下三个等级：1. 严重缺陷：指对焊缝质量产生重大影响的缺陷，如裂纹、根部未焊透、未熔合、气孔、夹渣等。

这些缺陷需要进行返修或重新焊接。

2. 一般缺陷：指对焊缝质量产生一定影响的缺陷，如飞溅、咬边、电弧擦伤等。

这些缺陷可以通过补焊或修磨来修复。

3. 轻微缺陷：指对焊缝质量影响较小的缺陷，如焊道宽度不均匀、焊波不整齐等。

这些缺陷不需要进行返修或重新焊接。

二、焊接变形等级焊接变形等级是用来衡量焊接变形程度的重要指标。

根据变形的性质和大小，可以将焊接变形分为以下三个等级：1. 严重变形：指变形程度较大，对结构性能产生重大影响的变形，如扭曲、角变形、波浪变形等。

这些变形需要进行矫正或返修。

2. 一般变形：指变形程度较小，对结构性能产生一定影响的变形，如角变形、收缩变形等。

这些变形可以通过矫正或调整来修复。

3. 轻微变形：指变形程度很小，对结构性能影响较小的变形，如局部收缩等。

这些变形不需要进行矫正或返修。

三、焊接接头性能等级焊接接头性能等级是用来衡量焊接接头力学性能的重要指标。

根据接头的强度、韧性等性能指标，可以将焊接接头分为以下三个等级：1. 高级接头：指接头强度和韧性等性能指标均达到母材标准要求的接头。

这些接头可以满足各种使用要求。

2. 一般接头：指接头强度或韧性等性能指标未完全达到母材标准要求的接头。

这些接头可以满足一般的工程使用要求。

3. 低级接头：指接头强度和韧性等性能指标均低于母材标准要求的接头。

这些接头不能用于重要的工程中。

四、焊接外观质量等级焊接外观质量等级是用来衡量焊接外观质量的重要指标。

根据焊缝的外观形状、尺寸和表面质量等因素，可以将焊接外观质量分为以下三个等级：1. 优质外观：指焊缝形状规则、尺寸准确、表面光滑平整，无气孔、咬边、未焊透等缺陷的外观质量。

焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护。

5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规范的规定.检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀.焊道与焊道、焊道与基本金属之间过渡平滑.焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t.且≤0.5mm.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt.且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目.见表5-1。

5 成品保护。

5.1 焊后不准撞砸接头.不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣.应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格后方准焊接.焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.避免用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。

焊缝质量标准4.1 保证项目焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收标准的规定，检查焊缝探伤报告。

焊缝外表Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有外表气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

外表气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤，且≤，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护。

5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，防止用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 外表气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

6.4 焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。

压力管道焊缝等级划分一、压力管道焊缝等级的定义和分类压力管道焊缝等级是指根据焊缝的质量要求和应用环境，将焊缝分为不同等级的一种分类方法。

根据《压力管道设计规范》和《焊接质量评定》等相关标准，常见的压力管道焊缝等级包括I级、II级、III级和IV级等。

1. I级焊缝I级焊缝是指对焊缝质量要求较高的等级，适用于对焊缝强度、密封性和耐腐蚀性要求较高的场合。

常见的应用领域包括石油、化工、天然气等工业领域，以及高压管道、高温管道等特殊环境下的焊接。

2. II级焊缝II级焊缝是指对焊缝质量要求较低，但仍需满足一定强度、密封性和耐腐蚀性要求的等级。

II级焊缝适用于一般工业领域的管道连接，如给水、给气、给油等常规管道。

3. III级焊缝III级焊缝是指对焊缝质量要求较低，仅需满足一定的强度要求，不要求密封性和耐腐蚀性的等级。

常见的应用场景包括一些低压、低温、非腐蚀性介质运输的管道，如排水管道、通风管道等。

4. IV级焊缝IV级焊缝是指对焊缝质量要求最低的等级，仅需满足基本的焊接要求，不要求强度、密封性和耐腐蚀性。

通常用于一些不重要的管道连接，如一些辅助管道、排气管道等。

二、不同等级焊缝的要求和检验方法1. I级焊缝的要求和检验方法I级焊缝要求焊缝表面光洁，无裂纹、气孔、夹渣和焊缺陷等缺陷。

检验方法包括目视检查、超声波检测、射线检测等，以确保焊缝质量符合要求。

2. II级焊缝的要求和检验方法II级焊缝要求焊缝表面无重要缺陷，允许少量的小气孔、夹渣和焊缺陷。

检验方法主要包括目视检查和超声波检测，以确保焊缝质量符合要求。

3. III级焊缝的要求和检验方法III级焊缝要求焊缝表面允许一定程度的缺陷，如气孔、夹渣和焊缺陷，但不得影响焊缝的基本强度。

检验方法主要包括目视检查和超声波检测。

4. IV级焊缝的要求和检验方法IV级焊缝的要求相对较低，仅要求焊接基本符合一般的焊接要求。

检验方法主要是目视检查和外观检验。

三、焊缝等级的选择和适用范围选择适当的焊缝等级是保证管道焊接质量的关键。
